Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

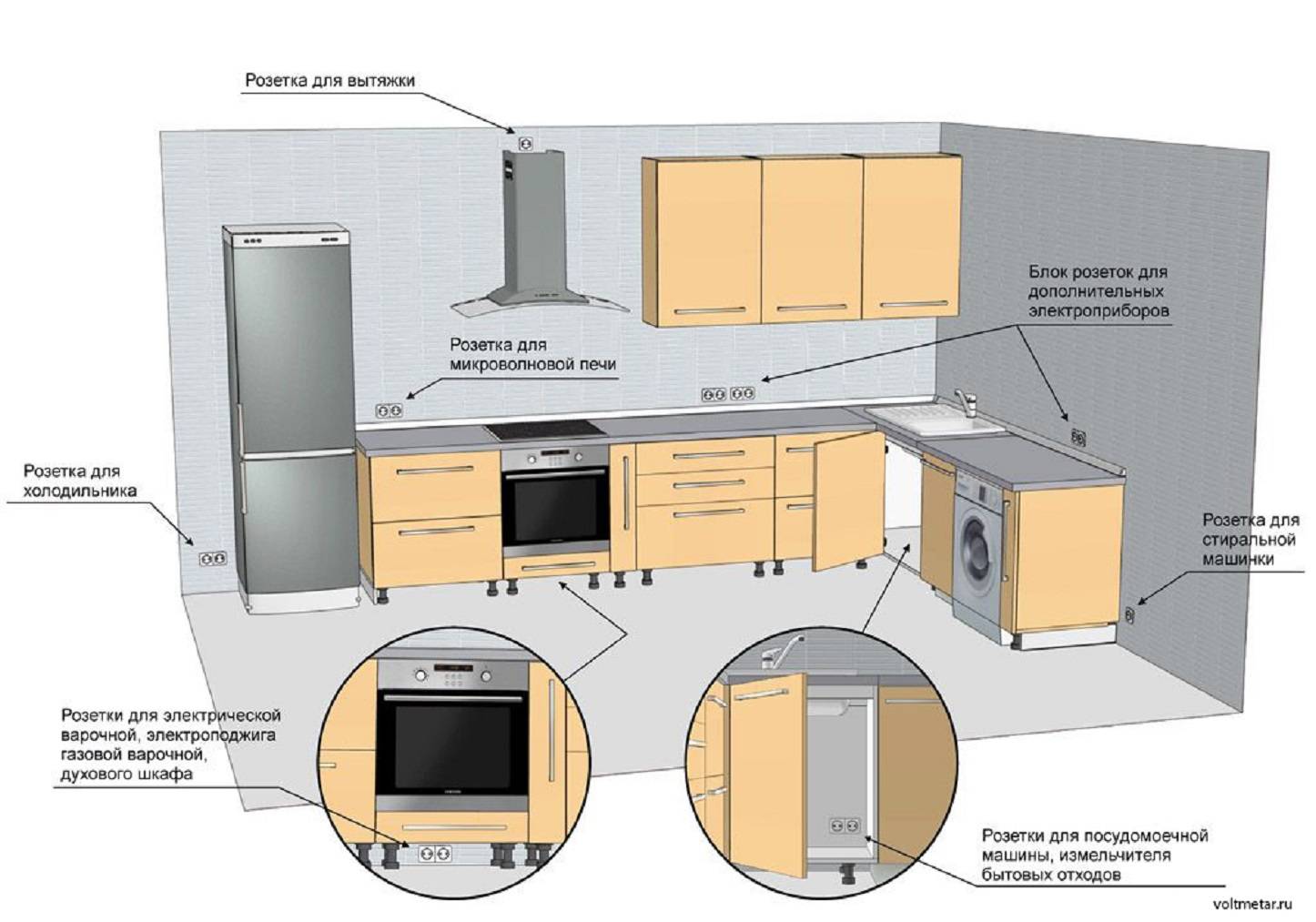

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Самостоятельное проектирование

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

1. Составить общий чертеж, где указывается планировка квартиры.
2. Перенести на бумагу все части коммуникации с указанием расшифровки.
3. По обозначениям нарисовать точки расположения электроприборов.
4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.

5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.

6. Рассчитать количество материалов.
7. Вычислить силу тока по формуле и сечение кабеля по таблице.
8. Указать длину провода с запасом 3 м.
9. Обозначить место квартирного щитка для подключения (в прихожей).
10. Начертить УЗО на 16 и 20 А.
11. Указать количество розеток и распредкоробков.
12. Внести в схему расходные материалы и составить их перечень.

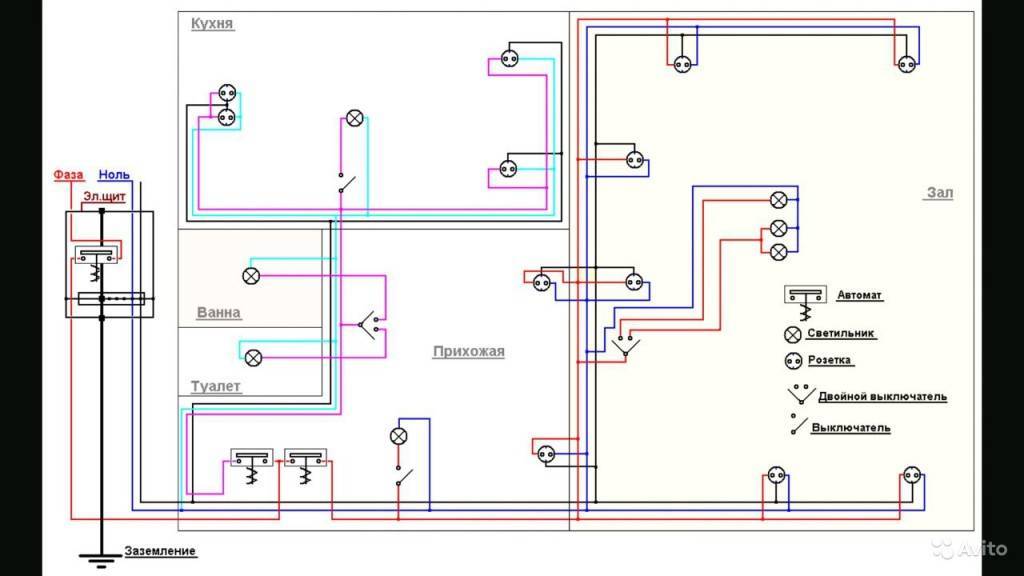

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

• розетками – выбирают по количеству комнат и разделяют на группы.
• 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
• 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

• провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
• кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
• провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

Расположение элементов электросети

СНиП 23-05-25 указывает:

• монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
• на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
• в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
• розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

• прокладка кабеля осуществляется только по горизонтали или вертикали;
• скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
• наружные линии проводят в кабель-каналах;

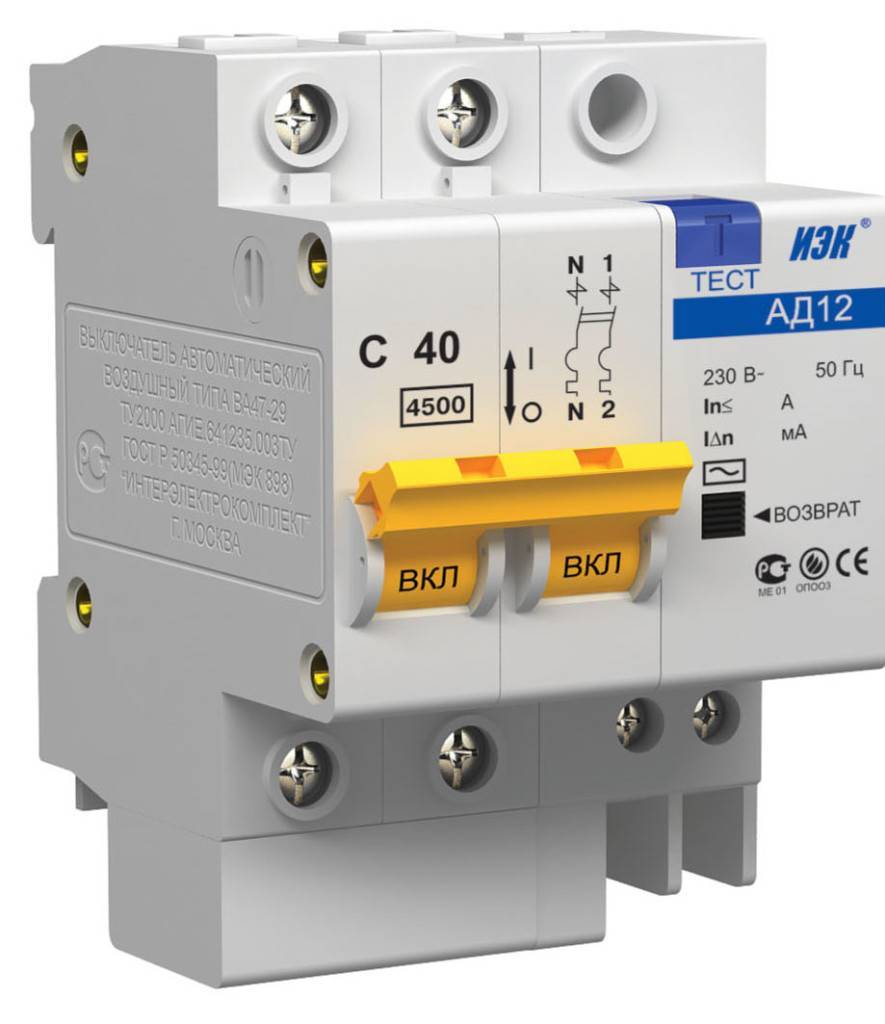

• защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
• качественный УЗО должен срабатывать при токовой утечке в 100 мА;
• разводка осуществляется шинами, радикальным и комбинированным способом.

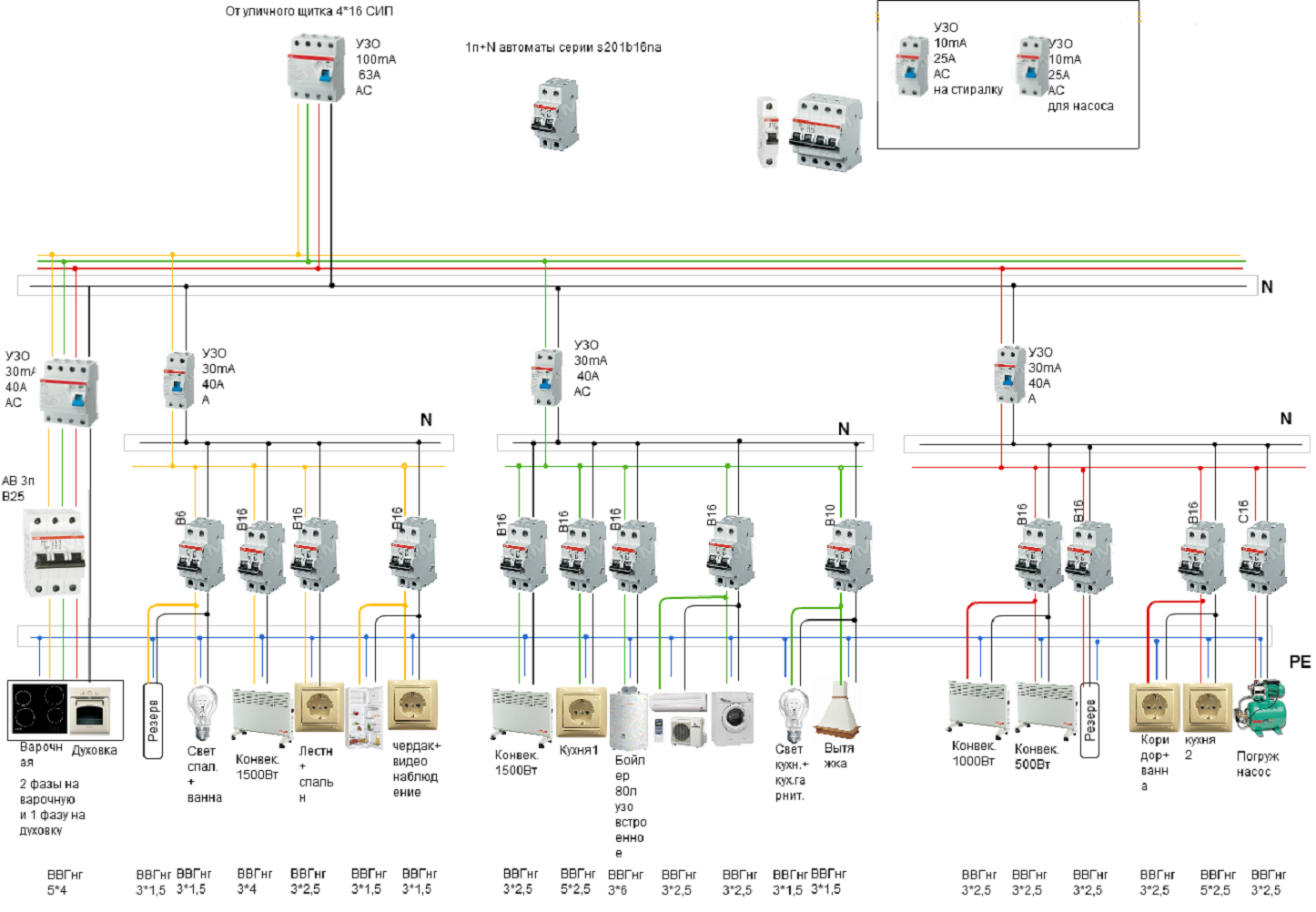

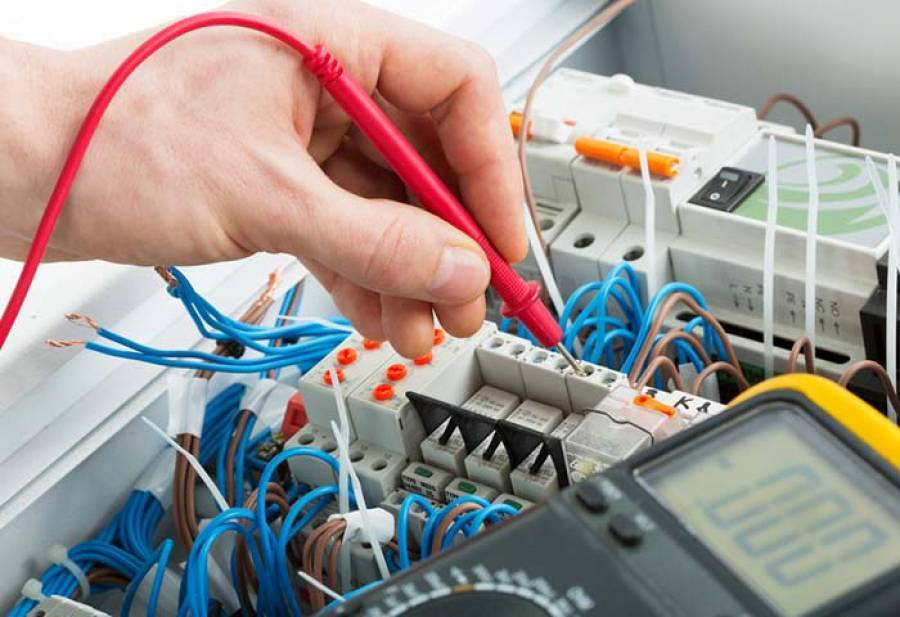

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Современная электрическая разводка

Теперь, что касается современной схемы разводки электропроводки в квартире. Обратимся опять к правилам ПУЭ, в которых четко определено, что минимальное сечение вводного кабеля должно быть 2,5 мм², при этом учитывается, что этот кабель изготовлен из меди. Но, как показывает практика, даже этого сечения сегодня мало ввиду большого количества бытовых приборов в современных квартирах. Поэтому рекомендуется использовать медные провода площадью или 4, или 6 мм².

Группы потребителей

Как было сказано выше, основное требование современной схемы электропроводки – это распределение нагрузок в сети по группам потребителей. С освещением все просто, потому что современный подход к экономии электроэнергии создал условия, при которых нагрузка на освещение очень мала ввиду использования в квартирах энергосберегающих источников света.

А вот с розетками немного сложнее.

• Во-первых, сегодня в квартирах устанавливается большое количество розеток, так сказать, про запас. Это и понятно, потому что переносных электрических приборов в настоящее время используется много. И чтобы не было проблем с подключением всех, и устанавливаются розетки в каждой комнате от трех до шести, сдвоенные, строенные и так далее. Сюда же можно отнести переноски с большим количеством гнезд.
• Во-вторых, проводится группирование розеток. И таких групп в каждой комнате может быть несколько.
• В-третьих, для подключения их используется трехжильный кабель с сечением 2,5 мм², чаще всего марки ВВГнг 3х2,5.
• В-четвертых, соединение розеток производится не напрямую между собой, как это делалось раньше, а через распаячные (ответвительные) коробки.
• В-пятых, на каждую розеточную группу обязательно устанавливается один автомат номиналом 25 А.

Вернемся к освещению и автоматам для них. Как уже было сказано выше, современное освещение обладает минимальной мощностью потребления, поэтому не стоит использовать для его защиты автоматы большого номинала. Специалисты уверяют, что автомат в 10 А – достаточная защита. Если после подсчета нагрузки от освещения 10-амперного автомата будет недостаточно, то не стоит устанавливать автомат на 16 А. Оптимальный вариант – разбить электроразводку освещения на две группы.

Но и это еще не все. К примеру, однокомнатная квартира, где схема разводки проводов достаточно проста, к тому же она небольшая. Плюс использование экономичных ламп. Это дает возможность установить в распределительный щит именно на освещение автоматы номиналом три или шесть ампер. Для подключения же можно использовать трехжильный кабель сечением 1,5 мм², к примеру, ВВГнг 3х1,5.

Стационарные приемники

Говоря о стационарных электроприемниках, необходимо отметить, что их стационарность-то является относительной. То есть, никто не запрещает переносить их в другое помещение, для этого никаких разрешений не требуется. Кроме вышеупомянутой варочной плиты, к стационарным потребителям можно отнести стиральную и посудомоечную машину, кондиционер. И хотя все они включаются в обычную штепсельную розетку, требования к подключению у них более строгие и жесткие.

• Если подключение производится через розетку в однофазной сети, то необходимо установить розетку соответствующего номинала (большей величины). Если к трехфазной, то необходима соответствующая розетка.
• От распределительного щитка к каждому стационарному потребителю проводится свой шлейф, где используется кабель сечением не ниже 4 мм². Количество жил в кабеле может быть три при однофазном подключении, или четыре при трехфазном.
• В распределительном щите обязательно на каждого потребителя устанавливается свой автомат, точно подобранный по мощности и номинальному току прибора.

Рекомендации

Если вы решили делать электропроводку у себя дома своими руками, следует знать, что существует несколько типовых схем разводки. Самые известные схемы — это последовательная и параллельная. В первом случае, все элементы электрической сети включаются последовательно один за другим. Это позволяет существенно экономить материалы, но приводит к выходу из строя всей сети при неполадке какого-либо одного элемента. Это является огромным минусом, в результате чего подобная схема практически не используется на практике.

При параллельном включении электроснабжение квартиры и дома лишено этого недостатка. Все электроприборы разбиваются на отдельные группы, которые питаются по своим цепям. Создаются, другими словами, параллельные цепи, каждая из которых выполняет свою задачу и может иметь свою защитную автоматику. Чтобы выполнить разводку электрики своими руками было проще, рассмотрим основные принципы ее построения на примере однокомнатной квартиры.

В первую очередь в прихожей необходимо установить щит, в который будет осуществлен ввод подающего силового кабеля. Его сечение должно быть не менее 4 мм². В этот же щит монтируется электросчетчик и устанавливается как минимум одна розетка. Она необходима для подключения электроинструментов, которые будут использоваться при монтаже электропроводки.

В щит также устанавливаются защитные автоматы для цепи розеток (комнатных, коридорных, кухонных), цепи освещения и цепи мощных электробытовых приборов (посудомоечные и стиральные машины, кондиционеры). Если в доме установлена электроплита, для нее требуется своя цель с защитным автоматом.

Имея электрическую схему электропроводки однокомнатной квартиры с обозначением необходимого количества розеток и выключателей, несложно составить монтажную схему. На ней должно быть указано точное размещение вышеперечисленных элементов и монтажных коробок на стенах, а также места прокладки провода. К розеткам протягивается трехжильный провод (фаза, ноль, заземление) с сечением не менее 2,5 мм². Комнатные и другие выключатели освещения подключаются двухжильным проводом меньшего сечения — 1,5 мм².

Таким образом, для однокомнатной квартиры требуется как минимум три параллельных цепи (контура): цепь розеток, цепь освещения, цепь мощных бытовых электроприборов. И как уже упоминалось выше, если установлена электроплита, то в однокомнатной квартире понадобится еще одна цепь для нее.

При выполнении работ своими руками монтажная схема является главным помощником при определении количества необходимого провода. Только следует учитывать тот факт, что прокладка всех проводов по стенам выполняется только в горизонтальном и вертикальном направлениях, а повороты только под прямым углом. Прокладка провода по диагонали на стене недопустима. В дальнейшем, при необходимости забить в стену гвоздь, такое расположение провода может привести к его случайному повреждению. Поэтому рекомендуется прокладывать провода под потолком не ближе 15 см к нему, и над полом не ближе 30 см к его поверхности. Если вы выполняете все монтажные работы своими руками, желательно иметь подробную схему прокладки провода, или фото уже смонтированной проводки пока ее еще видно

Такая мера предосторожности поможет узнать, где проложен кабель, избавит в будущем от возможных проблем

При выполнении монтажа электропроводки своими руками понадобится набор инструментов. Набор зависит от того, каким способом будет проводиться монтаж провода. Если путем прокладки в специальных каналах (штробах), то не обойтись без «болгарки» с кругом по бетону и кирпичу. В этом же случае понадобятся такие материалы, как цементный или штукатурный раствор, алебастр, для последующей заделки штробов. Если наружным способом, то «болгарку» заменит дрель или перфоратор, чтобы сверлить отверстия для крепежа кабель-каналов или установки специальных клипс. Понадобятся тестер или измеритель наличия фазы (пробник фазы), кусачки, пассатижи, отвертка, изолента, карандаш (маркер).

Существенно облегчит монтаж электропроводки в однокомнатной квартире наличие в ней натяжных или подвесных потолков. В этом случае все монтажные коробки можно разместить за ними, избегая дополнительных работ по их монтажу в стенах. С потолка к местам подключения комнатных выключателей и розеток будут спускаться на необходимую высоту требуемые провода. Принцип разводки для двухкомнатной (и более) квартиры аналогичен описанной выше схеме.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

 –  Как подключить розетку с заземлением

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм 2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Схема питания однокомнатной квартиры от нескольких групп

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

https://youtube.com/watch?v=IvYrUS-IKTg

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.
