Соединение проводов

Каждый опытный электрик знает, что практически все неприятности, связанные с электрическим током, основаны на:

• перегруженности проводки,
• из-за плохого контакта в дозовых коробках,
• плохого контакта в розетках (светильниках, выключателях).

Существуют типы соединения.

Вот основные:

1. клеммные;
2. скрутка;
3. сварка;
4. спайка;
5. клеммы самозажимные;
6. болтовые.

Соединение скруткой и поныне один из самых популярных и надежных методов

Рассмотрим подробнее самый распространенный способ и самый простой, это – скрутка.

Грамотная скрутка проводов может служить вам не один год.

Скрутка должна быть длиной не менее 40 мм, витки проволоки укладываются максимально плотно. Кончики скрутки откусывают кусачками.

https://youtube.com/watch?v=3-hwgmD4lTo

Ранее этот способ использовался при соединении алюминиевых одножильных проводов, но на сегодня алюминиевые провода практически не используют для монтажа. Скрутка же подходит и для медных проводов, и опытные специалисты, кроме прочего, пропаивают ее припоем из олова и свинца.

Об электричестве и работе с ним можно говорить еще долго, ведь существует множество нюансов и вариантов — как развести электропроводку в доме. Но хочется сказать главное: электрический ток ваш друг и неотъемлемая часть быта, но он несет в себе и опасность для вашей жизни!

Ток не слышен, не видим.

Воздействие его зависит от определенных факторов, а именно:

• от напряжения и величины,
• от его частоты,
• от его пути через незащищенное тело,
• от продолжительности воздействия на жизненно важные органы,
• от внешней среды.

Правильная и качественная разводка проводки в доме – в итоге красиво и уютно.

Правильная и качественная разводка проводки в доме – в итоге красиво и уютно.
Но не забывайте о безопасности!

Помните об этом, преступая к работам связанным с электричеством!

Что потребуется

Давайте попробуем разобраться, как самому сделать и провести электропроводку в частном доме. Для того, чтобы провести в доме качественную электропроводку, соответствующую всем СНИПам и нормам безопасности, потребуются следующие материалы и инструменты.

Расходные материалы

• Электросчетчик
• УЗО, автомат или дифавтомат
• Кабель различного сечения (силовые, слаботочные, осветительные)
• Ответвительные коробки

Клеммники (лучше брать безвинтовые)
Выключатели
Розетки
Алебастровая строительная смесь для фиксации кабеля в штробе
Подрозетники
Клей
Саморезы, шурупы

Короба для открытой проводки
Плинтуса, если провод будет прокладываться под ними
Электротехнический картон
Жестяные крепежные полоски или пластиковые крепежи

Необходимые инструменты

• Штроборез (болгарка с алмазными дисками)
• Зубило монтажное
• Молоток
• Ножницы для нарезки кабеля
• Шпатель
• Наждачная терка
• Пассатижи
• Рулетка
• Нож
• Шуруповерт

Кабель выбирается из расчета суммарной нагрузки. В среднем, это 0,5-0,9 квадратного миллиметра на 1 кВт мощности. Лучше всего использовать медный многожильный провод. Он лучше поддается скручиванию, эластичен, устойчив к кратковременным нагрузкам.

Количество кабеля можно посчитать, сделав замеры поверхностей в доме и прибавив с каждой стороны по 15 см на соединение элементов.

Количество розеток, выключателей и прочих элементов рассчитывается при составлении принципиальной схемы. Короба и коробки лучше брать из самозатухающих или негорючих материалов.

Скрытую проводку лучше проводить под плинтусом, а не в штробе. Такое положение кабеля исключает попадание в него сверлом или гвоздем при ремонтных работах, к нему есть доступ и возможна проверка или перекоммутация.

Видео, как правильно сделать и провести эл проводку в частном доме своими руками:

Основные виды монтажа электропроводки

Монтаж электрических проводов и кабелей в квартире или в частном доме можно выполнять разными способами.

Виды электропроводки:

1. Открытый. Применяется в случае невозможности использования скрытой проводки. Такую проводку еще можно встретить в старых помещениях квартир и домов. В настоящее время, данный тип монтажа используется только в качестве ретро проводки в частных домах.
2. Скрытый. В этом случае, укладка проводов производится в стены. Данный вариант наиболее распространен в большинстве помещений.
3. Комбинированный. Данный способ предусматривает укладку проводов в специальные рукава, короба или каналы, закрепляемые на поверхностях стен. Больше всего этот тип прокладки подходит для административных и офисных помещений, позволяя в короткие сроки обеспечить электропитание.

Таким образом, для квартир и домов, чаще всего используется скрытая проводка, которую необходимо рассмотреть более подробно.

В панельных домах

При наличии кирпичных стен, под укладку проводки могут делаться штробы, или же она укладывается поверх стены и скрывается под слоем цементно-песчаного штукатурного раствора.

Основные этапы

1. Разработка идеи;

2. Поиск подхода и технического решения — для создания проекта;
3. Подсоединение дома к электрической сети;
4. Подбор нужных электромонтажных приспособлений, материалов, кабелей, проводов, защитной аппаратуры;
5. Установка контура заземления;
6. Сборка и установка вводного электрощита;
7. Прокладка электропроводки;
8. Правильное исполнение контактного соединения;
9. Установка выключателей и розеток;
10. Подключение разнообразных электроприборов (бытовых);

Для правильного и качественного монтажа электропроводки в частном доме, требуется тщательное исполнение всех этих этапов.

Если же вы не специалист такого профиля, то наша статья поможет вам разобраться и понять, как на самом деле проходит процесс снабжения дома электричеством:

какие для этого потребуются материалы,
на что следует обратить особо тщательное внимание,
какие результаты будут ожидать вас на каждом отдельном этапе.

В итоге, опираясь на полученные знания, вы сможете вполне свободно осуществлять контроль над работой нанятых вами специалистов.

Что важно учитывать

Перед разметкой под электропроводку учтите один очень важный нюанс – если ремонт в доме только начинается, и вы хотите отметить места прокладки кабельных линий, в дальнейшем может произойти значительная погрешность по следующим причинам:

1. Поднятие пола. К примеру, после монтажа проводки вы решите дополнительно сделать электрический теплый пол с использованием греющего кабеля. В этом случае пол подымется не меньше, чем на 10 см (с учетом плитки). Если вы уже сделали штробу под розетку на высоте 30 см (минимальная высота, которая рекомендуется), то после монтажа теплых полов эта высота сократится до 20 см.
2. Опускание потолка. Противоположная ситуация – после того как вы вывели провод для подключения люстры (как правило, 15 см оставляется в запасе), принимается решение сделать натяжной потолок. Итог – придется наращивать провод для подключения люстры, что не очень хорошо.

Помимо этих двух частых ситуаций иногда принимается решение выровнять стены с черновой отделкой гипсокартоном или же переставить холодильник в другое место. Все это нужно обязательно учитывать перед разметкой электропроводки в квартире, т.к. в дальнейшем исправления могут быть весьма трудоемкими.

Основные требования, предъявляемые к выполнению разметки электропроводки

При осуществлении разметки электропроводки непременно учитывают существующие нормы для расстояний элементов проводки от трубопроводов и пола, дверных и оконных проемов. При этом специфика помещения также должна учитываться.

Разметку можно выполнить двумя способами:

• сначала разметить места для всех будущих элементов проводки — светильников и бытовых приборов. Делают это в каждой комнате. После этого переходят к разметке магистральных участков, которые идут к электрическому щиту;
• разметку начинают от щитка учета электроэнергии, после чего переходят во все другие помещения дома.

В каждой комнате сначала размечают места, где будут установлены выключатели, розетки, светильники и бытовые приборы, подбирают место для разветвительной коробки. Она представляет собой источник подачи напряжения для каждой комнаты. Допустимо прямо на стенах и потолке разметить места, где будет размещаться электроаппаратура.

Схемы электропроводки в частном доме

При выборе структуры электросети для частного дома нужно исходить из того, что будет удобнее. Так для одноэтажного дома 100 кв. м. удобнее всего использовать радиальную структуру. Один щит и от него расходятся все потребители.

Для двухэтажного дома целесообразнее применить древовидную структуру сети, установив на каждом этаже по распределительному щиту. В таком случае расходы на кабеле существенно сократятся.

Какая бы ни была структура электросети основные схемы останутся одинаковыми. Будут изменяться только количество отходящих от щита радиальных линий и соответственно автоматы защиты.

Типовая схема электропроводки частного дома однофазная

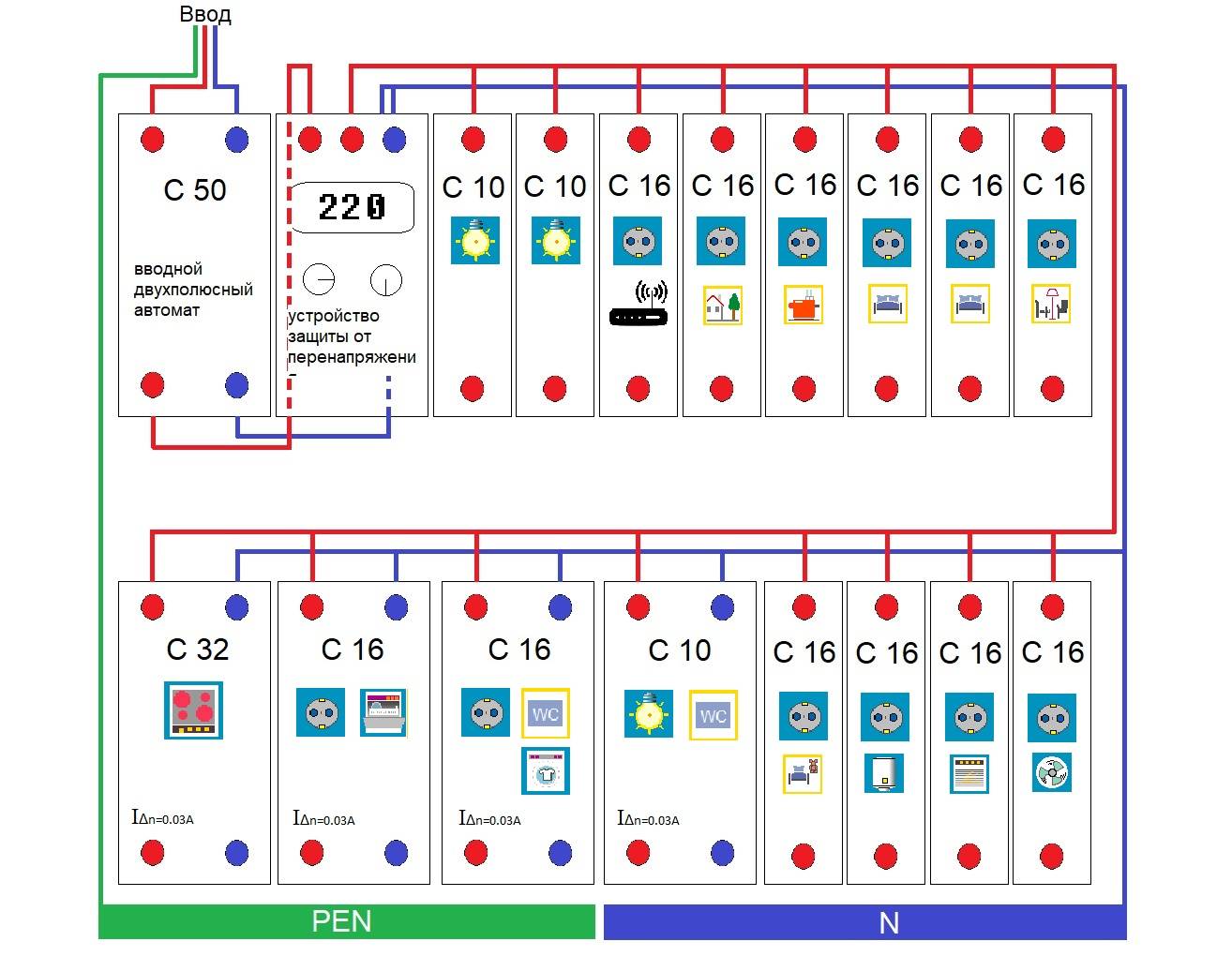

Cхема электропроводки частного дома однофазная

В данной схеме реализована радиальная система распределения нагрузки по потребителям из одного щита. Щит на 24 модуля — более чем предостаточно для однофазного ввода и площади дома на 100 квадратных метров.

Номиналы автоматов указаны из учета подключения 10 кВт мощности. В случае если, подключенная мощность иная, то по факту изменится только вводной автомат.

Вводной автомат двухполюсный. Использование общего автомата в распределительном щите необходимо для полного обесточивания всего дома. В случае аварии двухполюсный автомат отключит полностью всю линию. Возможно использование однополюсного автомата: в этом случае ноль заводится напрямую на шину «N».

После вводного автомата желательно установить реле контроля напряжение. Данное устройство поможет сберечь бытовую технику от перепадов в сети, а также в случае отгорания нуля. В последнем случае устройство защиты от перенапряжения защитит от опасного линейного напряжения (380 В) у вас в доме.

Далее по схеме подключаем на отдельные автоматы: роутер — очень удобно перезагрузить его если он спрятан, просто включив и выключив автомат. Обязательно на отдельный автомат подключаем уличные розетки, розетки кухни над столешницей, бойлер, духовой шкаф, кондиционер.

По возможности розетки каждой комнаты также подключаем на отдельный автомат.

Санузлы, сауны и другие мокрые зоны подключаем через УЗО или дифференциальный автомат. Не лишним будет подключить через УЗО и стиральную, посудомоечную машины, а также варочную поверхность.

Расчет электроустановочных изделий

Следующим этапом будет подсчет необходимого количества розеток, выключателей, светильником. Для жилых комнат существует правило, согласно которого, в помещении должно быть не менее одной розетки на 6 м2. Для кухни и ванной комнаты необходимо запланировать розетки в большем количестве. В наиболее оптимальном варианте, их должно быть на кухне от 3 до 5 штук. Ведь современная хозяйка активно пользуется холодильником, посудомоечной машиной, микроволновой печью, мультиваркой, блендером, электрочайником и другими приборами.

Для ванной комнаты будет достаточно двух розеток, поскольку здесь, чаще всего, подключаются только стиральная машина, электробритва или фен. На случай возможной установки электрического водонагревателя можно добавить еще одну розетку. Учитывая мощность подключаемых приборов, для кухни и ванной должны быть запланированы отдельные линии, защищенные устройствами защитного отключения. Для прихожей и коридора обычно планируется 1-2 розетки.

Отдельная линия прокладывается под приборы освещения. В этом случае, необходимо произвести расчет оптимального количества осветительных точек и выключателей.

Как разместить выключатели и розетки

Рассмотрим вопрос правильности размещения розеток и выключателей – это немаловажный аспект при плановой замене электропроводки. Особых правил по размещению не существует. Любая квартира или дом – индивидуальны, потому требуют особого подхода.

Начнем с выключателей. Выключатели размещают на высоте 90-95 см от уровня пола. Именно это высота наиболее оптимальна, и к тому же, соответствует евростандартам.

Прежде всего вы должны особо тщательно обрисовать план по размещению мебели в каждом помещении, учитывая возможность перестановки в будущем. Только после этого производится разметка.

Выключатели

Выключатели следует располагать на высоте 95 см от пола, это самый оптимальный вариант, соответствующий евростандартам. В вопросе количества выключателей особо фантазировать не следует.

Количество розеток и выключателей немаловажная деталь при планировании разводки электричества

Для большого проходного коридора, помещений с лестничными маршами и холлами лучше всего устанавливать выключатели проходные, или импульсные реле. Это позволит комфортно управлять освещением данных помещений.

Для дополнительной подсветки, выключатели можно разместить как в одном месте, так и для каждого осветительного прибора индивидуально.

Спальни многие оборудуют осветительными приборами у изголовья кроватей. В этом случае тоже рекомендуется оборудовать выключатель отдельно, для удобства.

Такие выключатели располагаются в 10-15 см от высоты прикроватных тумб. Для основной люстры имеет смысл оборудовать тройное управление – у входа и с двух спальных мест. В единую рамку с выключателем удобно будет разместить и розетку.

Розетки

Розетки лучше всего располагать под выключателями, опять же, учитывая возможные перестановки интерьера. К любой розетке всегда должен быть открыт доступ, например, для частого использования пылесоса.

Для кухни много розеток не бывает. Постоянно появляются какие-то новинки электробытового плана, которые захочется приобрести. Рассмотрим хотя бы примерное число розеток.

Существуют приборы, постоянно подключенные к розетке, например:

• холодильники,
• микроволновки,
• кофеварки,
• стиральные машины,
• духовки и т.д.

Кроме того стоит не забывать о 3-4 розетках для приборов, временно подключаемых:

• блендеры,
• соковыжималки,
• кухонные комбайны и пр.

Итого набегает до 12-14 розеток!

В остальных комнатах (холлы, залы, гостиные), где собираются домашние, так же используется немало приборов электропотребления. А это еще порядка 10 розеток.

Для детской будет достаточно 7-8 розеток (телевизор, компьютер, бра и пр.)

Провода и кабели: что лучше использовать в домашней электропроводке

В нынешнее время, думая о том, как развести проводку в доме,все чаще используют кабели и провода из меди – это правильно. Алюминиевые жилы во внутренней проводке использовать крайне не рекомендуется.

Кабели и провода бывают двух типов:

• одножильные;
• многожильные.

Многожильные провода имеют две и более отдельно изолируемые жилы под общей оболочкой изоляции.  Один из наиболее распространенных и надежных вариантов многожильного провода – ПРТО. Это марка провода с медной жилой, резиновой изоляцией, имеющий по верху х/б пряжу с противогнилостной пропиткой.

Разнообразие проводов и кабелей для электропроводки – ваш выбор долговечной эксплуатации

Жилы во всех видах проводов могут быть как однопроволочными, так и многопроволочными.

Провода и кабели имеют большое разнообразие и отличаются кроме названия, видами оболочки. Оболочка служит для изоляции и защиты жил от воздействия влаги, света, химических веществ, а так же, механических повреждений. В составе кабелей может находиться броня, а оболочки позволяют производить прокладку в неблагоприятных средах.

Кабели возможно прокладывать открытыми, провода же – либо в скрытом виде, либо, в специальных коробах и трубах.

Технология монтажа бытовой электропроводки

Методы прокладки проводов

Электропроводка в квартире может быть смонтирована тремя способами:

• Открытым. Применим в местах, где нет возможности выполнить скрытую прокладку проводов. Часто можно наблюдать в квартирах очень старых домов, в которых ремонт электропроводки не производился ни разу.
  В данный момент подобный метод практически не применим.
• Скрытым. При этом провод прокладывают в штробах, выполненных в стенах квартиры. Данный способ используют практически повсеместно.

• Комбинированным. Здесь предполагается прокладка проводов в специальных наружных кабельных каналах.
  Такой метод часто применяют в офисных помещениях, поскольку имеется возможность в короткие сроки преобразовать схему электросети под изменившиеся нужды.

Для жилых квартир наиболее подходящим считается скрытый способ прокладки.

Выполнение разводки электропроводов в квартире

Теперь рассмотрим, как сделать разводку электропроводки в квартире.

Для этого необходимо четко следовать правилам, представленным ниже:

1. В квартирах новых панельных домов строители обычно выполняют специальные каналы для укладки проводов. Однако если штроб нет, их придется делать самостоятельно при помощи перфоратора.

2. Стены под штробление размечают так, чтобы под розетки каналы располагались горизонтально на одном уровне с розеткой.
   Под выключатели штробы проделывают вертикально до уровня 10-20 см ниже потолка, затем горизонтально к щиту. В глубину штроба под проводку должна составлять 1,5-2 см.
3. В местах расположения розеток монтируют подрозетники и крепят их при помощи алебастра.
4. Крепление проводов в штробе выполняют посредством пластиковых хомутов или замазки алебастром.
5. Соединяют провода тремя различными способами – при помощи клемм, пайкой и скруткой. Первые два более предпочтительны в использовании, поскольку более надежны и безопасны, хотя и более сложно выполнимы. Альтернативой здесь может стать специальная бандажная скрутка, при которой провода соединяют друг с другом и дополнительно скручивают медным проводом меньшего сечения.

Разводку проводов можно смонтировать на стены, после чего закрыть ее слоем штукатурки

Правила прокладки электропроводки в квартире

В этой статье я не стану перепечатывать требования ПУЭ и ГОСТов, а сделаю некую выдержку и попробую описать это человеческим языком.

Основные требования правил электрики в жилых помещениях определяют:

1. Используемые кабели и электротехническая продукция;
2. Состав распределительных щитов в квартирах;
3. Способы прокладки электропроводки.

Для квартир при скрытой проводке необходимо применять кабель, который не распространяет горение и имеет маркировку ВВГнг (А, LS) или NYM. Будет этот кабель круглый, плоский или звездочкой не имеет никакой роли. По моему опыту могу сказать, что круглый кабель хоть и немногим дороже плоского имеет более удобную форму при прокладке: его удобнее пропускать в гофру, он не перекручивается. Также при наличии специального инструмента его удобнее зачищать от изоляции.

В отличии от кабеля есть еще провода: ПВС, ПУГВ, ПУНП и др. Прокладка проводов скрыто не допускается. Используйте только кабель.

Геометрия прокладки проводов играет немаловажную роль. Ведь если проложить кабельные линии по кратчайшему пути, то со временем, когда вы забудете, как эти линии проходили вы можете смело закрутить в неё саморез.

Все кабельные линии должны идти строго вертикально к розеткам и выключателям снизу или спускаться сверху. В крайнем случае подходить горизонтально.

Организация квартирной электролинии

Выполняется проводка в квартире своими руками от щитка при помощи трехжильного кабеля. Он прокладывается к соответствующей автоматике в штробе и заводится в помещение через отверстия с гильзой. Затем проводник протягивается к месту, где будут находиться распределительные узлы.

Отверстия в стене нужно заполнить негорючими составами. В  квартирном щитке на вводный дифавтомат заводятся серая и синяя жилы. Желто-зеленая подключается к шине заземления.

Если вы делаете электролинию в квартире своими руками, пошаговая инструкция поможет правильно произвести монтажные работы:

• Заранее проделываются штробы для кабеля и отверстия под распределительную и монтажную коробки. Трасса должна идти параллельно или перпендикулярно напольной либо потолочной поверхности.
• Устанавливаются распределительные или монтажные короба.
• В штробу укладывается плоский трехжильный кабель ВВГ сечением 1,5 мм2 до распределительного короба.
• В самом щитке жилы требуется зачистить и подсоединить. Серая выводится на клемму автомата, синяя – на ноль, желто-зеленая – на заземление.

• В распредкоробе жилы зачищаются и маркируются. Для фазы используется маркер Л1, для нуля – Н, для заземления – ПЕ.
• Выключатель с двумя клавишами крепится на 0,9 – 1,5 м от двери.
• Выполняется монтаж электрической проводки к выключателям. Понадобится провод на 3 жилы с сечением 1,5 мм2. Его опускают вниз к коробу, зачищают и обозначают цифрами (например, 1 – санузел, 2 – кухня). Жилы присоединяются к клеммам на выключателе.
• Для освещения санузла и кухни понадобится проводник с 3-мя жилами. Сначала его выводят в штробу, потом тросом вытягивают через трубки перекрытия к точкам расположения освещения.
• Жилы с одинаковыми маркерами соединяются.

• Для розеток в штробе понадобится уложить провод 2,5 мм2 на три жилы, вывести его к коробу кухни.
• Подключаются жилы в щите. Серую заводят на 2-ю клемму автомата, синюю – на клемму внизу, желто-зеленую – на клемму ПЕ.
• Остальные розетки ставят на расстоянии 0,9 м от первой.
• В каждую распредкоробку опускается кабель, а зачищенные жилы заводятся в клеммы. Серую присоединяют к Л или Н, желто-зеленую – к заземлению.
• От распределительной коробки производится ответвление на другие розетки.

При использовании правильного алгоритма и соблюдении правил, выполнение электропроводки в квартире своими руками или работы в коттедже не будут для вас сложными. Учитывайте, что перед вводом системы в эксплуатацию делается проверка. По этой причине старайтесь придерживаться инструкции и составлять подробные схемы.

Разметка электропроводки при монтаже потолочного светильника

В том случае, если в комнате предусматривается установка потолочного светильника, его монтируют в центре потолка, который можно определить, проведя две диагонали из противоположных углов помещения. В точке их пересечения и будет находиться центр комнаты. С помощью крученого шпагата или шнура отбивают прямые линии для последующей прокладки проводов. Для этого шпагат натягивают между двумя точками, расположенными на прямом участке линии в том месте, где будет проходить проводка, предварительно натертыми мелом или углем шпагат или шнур. Выполнять такую работу удобнее вдвоем.

Шнур захватывают двумя пальцами в месте, расположенном на расстоянии 1 м от любой концевой точки, после чего оттягивают от стены на 30—40 см и резко отпускают. Он ударяется о стену и оставляет на ней угольную или меловую ровную линию.

Можно выполнять разметку и с использованием специальной розеточной рулетки. Она изготавливается из капронового шнура длиной 5—10 м и диаметром 2—3 мм. Рулетка уже имеет запас красителя, помещенного в марлевый мешочек, который находится в месте выхода шнура из рулетки.

Линии, проложенные под одиночные изделия крепежа, размечаются по центрам, где устанавливают винты и шурупы. Под скобы они размечаются в две линии в тех местах, где будут вмазываться элементы. Для разметки мест для установки токоприемников, а также отдельных элементов электропроводки, используют деревянные или стальные метры, рулетки из стали, масштабные линейки и иные приспособления подобного рода.

Как правило, работы по разметке проводят вдвоем. В противоположных концах помещения устанавливают стремянки, на которые поднимаются рабочие. Что касается разметки линий для скрытой проводки, то сделать ее проще, поскольку она не требует исключительной точности при нанесении вертикальных и горизонтальных линий.

По окончании разметки производят комплектацию крепежных изделий. Она зависит от вида и способа обустройства электропроводки. Стоит заметить, что точность выбора мест для установки коммутационной аппаратуры и токоприемников сохраняется при любом виде электропроводки.

Штробление стен под электропроводку

Устройство штроб, чаще всего выполняется с помощью перфоратора или углошлифовальной машины, называемой болгаркой. По возможности, может использоваться специальный штроборез, взятый напрокат.

Перед тем, как делать штробы, стены заранее размечаются в нужных местах, в горизонтальном или вертикальном направлении. Здесь должны соблюдаться все зазоры и расстояния. Например, проводка, подводимая к выключателям, располагается вертикально, отступая от потолка примерно на 10-15 см. В противном случае, в дальнейшем будет невозможно смонтировать натяжной потолок. Сами штробы пробиваются на глубину до 2 см.

Отверстия для выключателей и розеток высверливаются с помощью специальной коронки. При ее отсутствии, по окружности высверливаются отверстия, а, затем, середина выбивается зубилом.

Для крепления проводки внутри штробы используются пластмассовые хомутики или гипс строительный, он же алебастр. Установочные коробки под розетки и выключатели также закрепляются алебастром. Они должны выступать за уровень стены на толщину отделочных материалов. После отделки, коробки и плоскости стен находятся на одном уровне.

Нюансы составления схемы

Квартирная проводка или электрические сети загородного дома прокладываются по заранее составленному плану. Схема монтажа переносится на бумагу, где отмечается наличие основных узлов. Проект исключит ремонтные работы, маскировку кабеля. Маршруты прокладки прорисовываются с учетом целевого назначения электромагистрали. Они не должны мешать отделке и другим коммуникациям.

Составляющие электросети

План-схема отображает основные элементы электрической сети:

1. Вводные автоматические выключатели на 25 А.
2. Многотарифный электросчетчик.
3. УЗО, срабатывающие при повышении нагрузки до 300 мА.
4. Дифавтомат на 20 А, который срабатывает при утечках 30 мА.
5. Автовыключатели на 10 А для освещения – количество устанавливается по числу линий освещения.
6. Шкаф с шинами нуля и заземления, DIN-планками, на которые будут крепить УЗО с автоматами.
7. По ПУЭ – отдельные линии для комнат с повышенной влажностью – защищены УЗО, дифавтоматами с порогом 10 мА.

Основные элементы схемы

Помимо электрических деталей схема проводки включает следующие узлы:

• розетки – удаляются от окон и дверей на 15-20 см, от газопроводов и теплового отопления – на 40 см. На каждые 6 квадратов должно быть по одному изделию;
• источники света – в условиях стандартной планировки нужно размещать одну лампу по центру потолочной поверхности. По желанию допускается проведение отдельной линии для точечных светильников, бра и ночников;
• выключатели – ставят по правую руку от проема, отдаляя на 60-150 см от напольного покрытия;
• штробы – проводка монтируется вертикально или горизонтально, с отступом от перекрытий на 15-20 см;
• распредкоробы – в изделия прячутся все кабельные соединения. Требуется по 1 детали на развилку, но не больше 1 штуки в комнате;
• распредщиты – когда планируется прокладка электропроводки в квартире, силовой шкаф нужно ставить в общем тамбуре.

Нужно ли рассчитывать мощность?

Перед составлением схемы понадобится учесть наличие осветительных устройств, розеток, бытовые приборы. При расчете руководствуются коэффициентом одновременности. К примеру, для штепсельных розеток он равняется 0,1-0,2. Данные мощности различных приборов можно уточнить в таблице ниже.

Пример расчета

Составляющими общей мощности сети являются мощности электроприборов, бытовой техники, инструмента. Расчет осуществляется на основании суммы всего оборудования. С учетом того, что одновременно включение приборов не происходит, применяется поправочный коэффициент спроса. Показатель при общей мощности равняется:

• до 14 кВт – 0,8;
• до 20 кВт – 0,6;
• до 50 кВт – 0,5.

Если в результате получилось 32,8 кВт, то потребляемая мощность рассчитывается как:  32,8 * 0,6 = 19,68 кВт. Общий показатель понадобится разделить на напряжение 220 В.  При мощности, равной 5 кВт, максимальная сила тока будет равняться 22,7 А.

Выбор проводов и средств защиты проводки для квартиры

Как выбрать средства защиты для электропроводки

Разводка проводки в квартире предусматривает обязательную установку УЗО. Устройства защитного отключения защитят электропроводку и владельца от коротких замыканий и токов утечки.

Подбирают их, руководствуясь следующим:

• В ванной комнате следует задействовать УЗО, выдерживающее силу тока до 30мА класса А.
• Для группы розеток необходим автомат на 25А типа В, а также УЗО на 30мА.
• Линия освещения должна быть оборудована автоматом на 10-16А типа В.

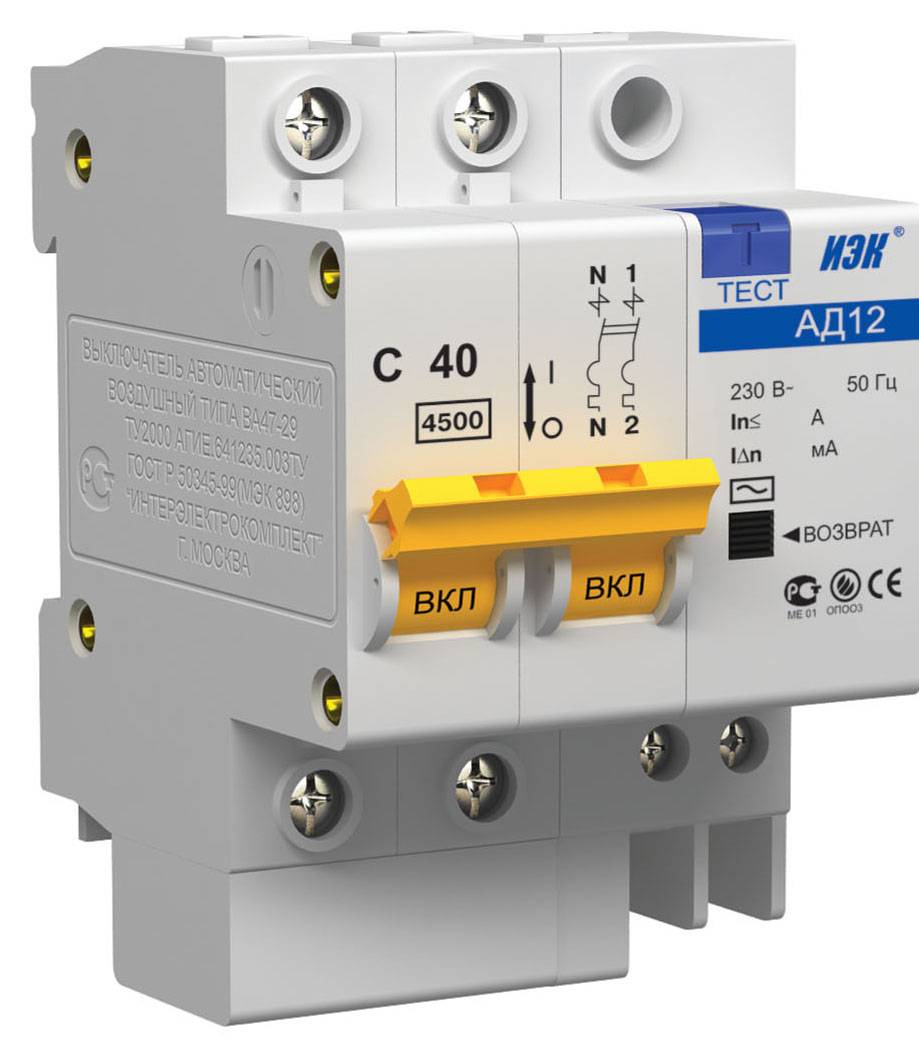

Дифференциальный автомат для проводки

Как выбрать провода для электропроводки

Перед тем, как развести электропроводку в квартире, необходимо приобрести качественные провода. Медный провод лучше всего подходят при разводке, поскольку является более гибким, менее ломким и лучше проводит ток.

Его монтаж более удобен в сравнении с алюминиевым аналогом.

В квартире, как правило, используют 2-3хжильный провод ВВГ или ВВГ НГ, имеющий сечение не меньше 2,5 кв.мм под розетки и 1,5 кв.мм под освещение.

Для розеток, к которым планируется подключение приборов с высокой мощностью, сечение провода следует увеличить до 4 кв.мм.

Кабели для проводки

Более наглядно узнать о технике выполнения разводки электропроводки можно из тематического видео. Мы же рекомендуем вам тщательно соблюдать меры безопасности в процессе монтажа, использовать средства зашиты, а при отсутствии должного опыта – обращаться за помощью к опытным электромонтерам.

Подготовительные работы

Первым делом необходимо подготовить инструменты и документацию, на основании которой будет выполняться разметка электричества в комнатах. Что касается документов, обязательным условием является наличие схемы электропроводки в доме. На основании этого проекта вы будете понимать, где что находится и, собственно, куда будет проходить трасса электрических кабелей. Выглядит схема электрики следующим образом:

Обращаем ваше внимание на то, что в схеме должны быть обязательно указаны точные места размещения светильников, розеток, выключателей, а также всех стационарных электроприборов. Помимо этого вам нужны будут инструменты, благодаря которым осуществляется разметка электропроводки

Доступнее всего приобрести специальный разметочный шнур, выглядит он следующим образом:

Помимо этого вам нужны будут инструменты, благодаря которым осуществляется разметка электропроводки. Доступнее всего приобрести специальный разметочный шнур, выглядит он следующим образом:

Помимо шнура понадобится маркер, пузырьковый уровень, отвес, рулетка и линейка. Если вы часто занимаетесь строительными работами, то желательно приобрести лазерный уровень, благодаря которому разметка стен и потолка значительно упростится.

Более дорогое удовольствие – лазерный нивелир, с помощью которого можно разметить стены и потолок под электропроводку как в вертикальной, так и в горизонтальной плоскости. Единственное – стоимость такого нивелира будет достаточно высокой, поэтому для единичного монтажа электрики нет смысла приобретать данный прибор. В этом случае рекомендуем сделать лазерный уровень своими руками.

Помимо этого обязательно понадобится устойчивая стремянка, чтобы разметить потолок и стены вверху.

Выводы и полезное видео по теме

Разбор поэтажной схемы:

Правила составления схем электромонтажа:

Описание схемы устройств на распределительном щите:

Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.
