Укладка открытой проводки
Этот быстрый способ как заменить или заново провести электропроводку стал популярным благодаря кабель-каналам самого разного размера. Различают настенные и напольные типа «плинтус». Количество подсчитывается согласно нашей схеме, при этом оставляем 5-10% длины на припуск и подрезку. Для крепления понадобятся саморезы или жидкие гвозди.
- По отмеченным местам отрезаем кабель-каналы строительным ножом или ножовкой.
- Крепим к стене нижнюю часть канала с помощью шурупов, дюбелей, гвоздей – все зависит от материала стен.
- Распределительные коробки устанавливаем таким же способом, без заделки в стены. При этом кабель-каналы должны вплотную стыковаться с коробкой выключателями и розетками.
- Укладываем в них провода и закрываем крышкой. Линия готова.
- Зачищаем контакты и подключаем всю фурнитуру. Теперь можно произвести пробное включение и проверку работоспособности отдельных узлов.
Существует еще один способ электропроводки – так называемый ретро-стиль. Чаще всего она встречалась в деревенских домах и зданиях постройки 20-30-х годов прошлого века. Заключается она в креплении проводов на керамических изоляторах. Для нее нам потребуется медный провод в мягкой оплетке и небольшие роликовые изоляторы, которые крепятся к стене через равные промежутки.
Исполнение открытой проводки
Замена электропроводки в квартире своими руками не представляет особых сложностей и вполне может быть выполнена человеком без специальных знаний и умений, главное соблюдать технику безопасности.
Подготовка стен и разметка
Монтаж электропроводки в квартире бывает двух типов – закрытым и открытым. Открытым способом провода укладываются в кабель-каналы или крепятся непосредственно на стены. Все розетки и выключатели также монтируются без заглубления. Этот способ не требует трудоемких операций по штроблению стен и относительно прост, но менее эстетичный. Такую разводку можно использовать в саду, гараже, кладовке.
Для закрытого размещения проводов нам потребуется сделать углубления и прорези в стене по всей линии, можно использовать технологические отверстия в стенах и потолке. Зато после заделки кабелей получается ровная поверхность, готовая к чистовой отделке. Для квартир используется только этот вариант. Возможно размещение основных кабельных линий на потолке, с последующей установкой натяжного или подвесного потолка.
Подготовка стен начинается с их очистки от старых обоев и штукатурки, демонтируется старая проводка, после чего наносится разметка согласно план схеме. На этом этапе удобно отмечать места прокладки кабелей с помощью лазерного уровня или длинного шнура.

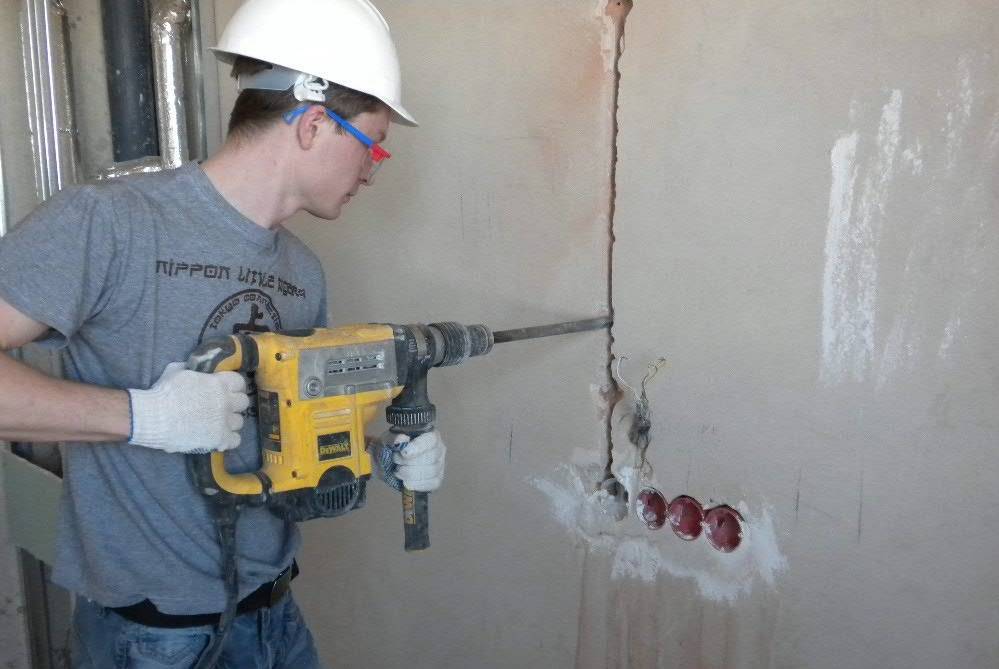

По разметке штробятся углубления с помощью болгарки и зубила или специального штробореза, делаются выемки для распределительных коробок и розеток с выключателями. Для этого потребуется перфоратор со специальными коронками-фрезами по бетону. Это самая трудоемкая часть ремонта, поэтому если вы сомневаетесь в своих силах или у вас нет нужного инструмента, лучше доверить работы специалистам.
Штробление стен под электропроводку
Существующие схемы проводки
Рассмотрим 3 схемы подключения проводки.
- Лучевая.
- Шлейфование.
- Смешанная.
Лучевая схема подключения
На фото показана лучевая схема. В распредкоробку входит проводник и к каждой розетке от него идет отдельная линия. Минусом такой системы является большой расход кабеля, но она самая надежная.
Последовательное подключение
Теперь рассмотрим, что называется шлейфованием. В данном случае все розетки помещения подключаются параллельно, в результате чего достигается большая экономия материалов.
Чтобы потом не было проблем, все соединения должны быть надежными
На этом преимущества кончаются. Надежность схемы полностью зависит от того, насколько прочно соединен проводник.
Схема ненадежная, поэтому лучше от нее отказаться
По существу, нигде, кроме домашнего хозяйства, эта схема не применяется. На любом объекте, где будет выполняться серьезная проверка монтажа проводки, разрешение на эксплуатацию электросети никто не выдаст, потому что рвать защитный проводник запрещено. В итоге может получиться так, что заземление окажется только на первой розетке, а остальные просто не будут подключены.
Можно найти компромиссное решение
В крайнем случае, можно для организации заземления подключить защитный проводник по лучевой схеме
При этом важно учитывать, что суммарное потребление энергии всех включенных в цепь розеток не должно превышать 16 А (именно такие параметры у многих современных розеток). Для примера: если ток потребления второй и третьей розетки будет по 16 А, то на контактах первой розетки нагрузка достигнет 32 А
Если же и она будет под такой же нагрузкой, то ток достигнет 48 А. В таком случае контакты не выдержат нагрузку, превышающую предельно допустимую в 3 раза.
Проводник можно согнуть и ввести в прибор
Несколько увеличить надежность системы можно если проводник не рвать, а запускать в розетку петлей.
Рассмотрим монтаж смешанной системы
Комбинированная система будет самой лучшей при соотношении цена/качество. В этом случае будет задействована и лучевая схема, и параллельное подключение.
Имеется несколько групп розеток
Рассмотрим на примере комнаты, в которой есть несколько групп розеток, расположенных на разных стенах.
К каждой группе подведен кабель
При таком подключении к каждой группе розеток от распредкоробки идет отдельный проводник (луч), но каждая точка в группе подключается параллельно. Проводник не рвем, а делаем петлю.
Определите, какая электропроводка у вас теперь
Важно! Перед описанием работ должен предостеречь, что любые работы связанные с электричеством, нужно проводить только при отключенном электропитании квартиры. Итак, с чего начать
Конечно же, с начала, а именно с места, откуда поступает электропитание в квартиру. В зависимости от типа дома, это может быть этажный распределительный щит или отдельный, квартирный щиток или симбиоз этажного и квартирного щитков
Итак, с чего начать. Конечно же, с начала, а именно с места, откуда поступает электропитание в квартиру. В зависимости от типа дома, это может быть этажный распределительный щит или отдельный, квартирный щиток или симбиоз этажного и квартирного щитков.
Для начала, откроем этажный щиток и найдем автоматы защиты, которые «отвечают» за вашу квартиру. Должен быть один аппарат, который отключает все электропитание квартиры. Это вводное устройство. Им может быть автомат защиты, тогда он располагается слева в ряду ваших автоматов, или рубильник, тогда он располагается отдельно вверху или внизу, хотя могут быть варианты.
Фото старых этажных щитов
Заменить вводное устройство самостоятельно вам не удастся, так как нужно отключать электропитание всего (или части) подъезда, а это может сделать, только работник эксплуатационной организации. Но посмотреть номинал вводного автомата вы можете. Посмотреть и записать.
Идем далее. Смотрим, сколько автоматов защиты установлены для вашей квартиры. Их как минимум должно быть два. С электроплитой три. Один автомат это освещение. Второй автомат розетки. Третий автомат электроплита. Если у вас автоматов больше, то нужно определить какие автоматы, что отключают.
Примечание. Автомат защиты предназначен для защиты электропроводки от перенапряжения, короткого замыкания и простой коммуникации (включения, отключения электропитания).
Чтобы определить какие автоматы, что отключают, включите в квартире свет, включите в розетки осветительные приборы и простым отключением автоматов защиты посмотрите, что будет выключаться в квартире при последовательном отключении автоматов. Не пользуйтесь, для такой диагностики, сложными бытовыми приборами, чтобы избежать их порчи при резком отключении автомата.
Проанализируем ситуацию и определим, что делать дальше. Итак, после такой несложной диагностики, вы имеете схему своей старой электропроводки.
Она вполне может выглядеть так:
Определим этапы ремонта электропроводки.
Способы соединения проводников
Уже не одно десятилетие электрики соединяют провода с помощью скрутки, но потребление электроэнергии потребителями растет, так как увеличивается не только количество приборов, ни и их мощность. В связи с этим меняются и нормы, которые на данный момент четко отражены в ПУЭ (Правила устройства электроустановок).
 С помощью такой гильзы выполняется опрессовка
|
В распределительных коробках проводники нужно каким-то образом соединять. Для опрессовки можно воспользоваться гильзой. |
 Будем пользоваться ручным прессом
|
Для работы потребуется приобрести или взять в аренду ручной пресс. |
 Сваренный провод
|
Также для надежного соединения используется сварка. Провод соединен при помощи скрутки, но на его концах можно увидеть каплю – это и есть место сварки. Еще медные провода можно спаять, но если распредкоробка установлена под потолком, то работать в таких условиях будет крайне неудобно. |
 Винтовой зажим
|
Допускается использование винтовых зажимов, особенно в тех случаях, когда выполняется соединения проводников из разных металлов.
|
 Наконечник для многожильного провода
|
Следует учитывать, что данный вид соединения без использования специального наконечника не подходит для многожильных проводов. Также раз в год необходимо подтягивать винты. |
 Зажим Ваго
|
Кроме того, используются клеммники Vago. Среди электриков нет единого мнения об их надежности. |
 Другой вид зажимов
|
Используются также клеммы СИЗ и им подобные. Такое соединение лучше не использовать при подключении силовых линий, а применять только при монтаже освещения. |
 Такое соединение неразрешено делать
|
Обыкновенные скрутки использовать запрещено. |
Укладка кабеля в штробе
Сразу оговоримся, что штробление стен в панельном доме чревато весьма неприятными последствиями, начиная с крупных штрафов и дорогостоящего устранения, вплоть до доведения дома до аварийного состояния. Тут и связи не помогут избежать мести соседей. Есть ли выход? В некоторых случаях допускается неглубокое вертикальное штробление, но лучше закрепить провод, а потом оштукатурить стену. Невыгодно, потому что уменьшится площадь помещения? Да, уменьшится, но очень незначительно – на 1 см с каждой стороны, зато никаких проблем с законом и соседями
В кирпичных домах таких ограничений нет, но тоже нужно проявлять осторожность, особенно с плитами перекрытия
Теперь перенесем чертеж на стены.
- Отметьте единый уровень расположения розеток и те места, где будут установлены выключатели.
- От каждой точки проведите вертикальную линию до того места, где будет установлена распредкоробка.
- Вертикальность лучше проверить уровнем. Для работы самой проводки это не имеет значения, но поможет не гадать, где она проложена, когда нужно будет просверлить стену для того, чтобы на ней что-то закрепить.
- По этой же причине лучше не нарушать и горизонтальность штроб.
- Для подрозетников вырезаются отверстия коронкой, установленной в дрель (или используется перфоратор в режиме сверления).
- Под круглые распредкоробки можно вырезать отверстия коронкой большего диаметра, а под квадратные изделия придется долбить перфоратором.
- Удобнее всего для нарезания штроб воспользоваться штроборезом, с подключенным к нему пылесосом – так почти не будет пыли. Если просто резать болгаркой с диском по бетону, то будет очень много пыли, которая приведет к выходу из строя электроприбора, попав внутрь него.
- В прихожей штробы от всех помещений сходятся в одной точке – месте, в котором будет установлен распределительный щит.
- Кабель лучше укладывать в гофре, в результате чего его в любой момент можно будет заменить, не нарушая целостность стены. Не забываем про припуск по 15 см с каждой стороны.
- Вначале в стене закрепляется кабель, протянутый в гофру, а затем фиксируются гипсовым раствором подрозетники и распредкоробки.
- При монтаже подрозетников нужно проверять их положение – отверстия под саморезы должны находиться в одной горизонтальной плоскости. Поскольку пользуемся для их установки быстросхватывающимся раствором, то можно через центр монтажного отверстия прочертить горизонтальную линию, которая послужит ориентиром.
- Если будет установлена группа розеток, то для их монтажа приобретаются подрозетники, которые соединяются друг с другом.
- Соединение проводов выполняется согласно схеме. Затем подключаются и устанавливаются розетки и выключатели.
Со всех помещений кабели сходятся в одном месте – там, где будет установлен электрощиток.
Варианты схем для квартиры
Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.
Примерная схема электропроводки для однокомнатной квартиры
В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.
Монтажные работы
Распредкоробка с проводами
При наличии одной линии питания, магистральный провод проводится от распределительного щита на лестничной площадке в квартиру. Уже от провода с помощью распределительной коробки и электропроводки проводится электричество во все комнаты.
Схема подключений линий электропроводки
На сегодняшний день новостройки имеют несколько линий питания. В этом случае от защитного прибора электросети протягиваются несколько проводов индивидуально к каждой линии потребления. Такой вариант увеличивает затраты электропроводки, приборов, финансовые затраты, но в разы увеличивает надежность электрической сети и облегчает выявление поломок.
Сварка проводников
Поскольку самым надежным соединением считается сварка скруток, то этому стоит уделить более пристальное внимание
 Добрались до распаечной коробки
|
Распределительная коробка закреплена на потолке и в нее введено несколько групп проводов. Наша цель их надежно соединить. В той, где много проводов ‒ силовая часть, а в другой выведена проводка для освещения. |
 Будем пользоваться строительным ножом
|
Для работы потребуются инструменты: Нож для снятия изоляции. |
 Также понадобятся бокорезы
|
|
 Понадобятся пассатижи
|
|
 Стриппер
|
|
 Этим инструментом будем придерживать провода
|
|
 На белой изоленте или малярном скотче удобно писать
|
Оставим запас кабеля порядка 20 см. Чтобы впоследствии не путаться, на каждом конце намотана белая изолента ‒ на ней удобно сделать подпись. |
 Разрежем изоляцию
|
Теперь ножом для снятия изоляции разрезается оболочка. Проделываем это с каждым кабелем, и только затем оболочку срезаем. Такие действия предохранят изоляцию провода от случайного ее повреждения ножом. |
 Излишки можно откусить бокорезами
|
Изоляцию откусим бокорезами. |
 Теперь с проводов снимем изоляцию
|
Провода распределим по группам (или по цвету). Для скрутки с проводов стриппером снимается изоляция (порядка 4‒5 см). |
 Соединение проводов скруткой
|
Теперь выполняется скрутка. |
 Разложили провода по группам
|
Все три группы проводов распределены и скручены. |
 Сварочный аппарат
|
Теперь воспользуемся таким сварочным аппаратом. |
 Выполняются сварочные работы
|
Выполнять сварочные работы нужно в специальных очках. В нашем случае они были в комплекте. |
 Изоляцию выполним термоусадкой
|
Для изоляции воспользовались термоусадкой. |
 Пользуемся строительным феном
|
Эту трубку необходимо нагреть, чтобы она обжала провод. Мы это сделали с помощью строительного фена. Осталось уложить провода в коробку, и можно приступать к работе с другими кабелями. |
Если вы сомневаетесь в правильности выполненного монтажа, то сварочные работы можно произвести после проверки.
Укладка кабеля
Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

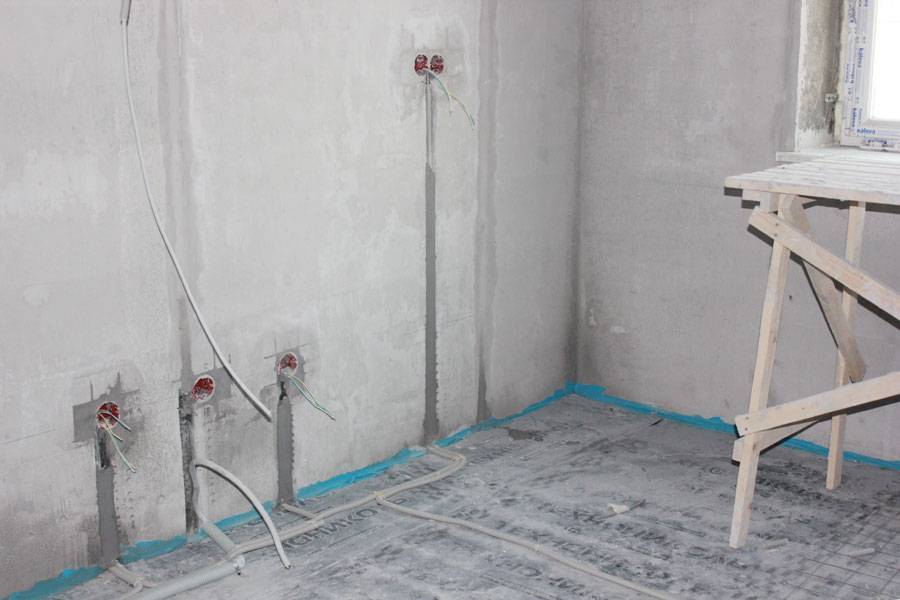

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.
Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.
Монтаж скрытой проводки
Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:
- Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
- После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
- На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
- Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
- Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
- У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
- Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
- Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.
Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.
План работ
Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.
Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:
- Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
- В созданные каналы (штробы) укладываются электрические кабели.
- Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
- Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
- Осуществляется проверка электросети на предмет коротких замыканий.
Разметка, подготовка стен
При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.
Правила разметки электропроводки в квартире
Монтаж и прокладка проводов
Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.
Подключение автоматов и УЗО
При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.
Как распределить УЗО в квартире по группам
Подключение осветительных приборов и фурнитуры
Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.
