Приступаем к монтажу проводки своими руками

Вооружившись знаниями, материалом и инструментом, приступаем к работе:

• размечаем карандашом на стене место, отведенное под распределительную коробку. Очень удобно пользоваться при разметке строительным уровнем;
• от распредкоробки проводим прямые к точкам нахождения выключателей и розеток.  Линии проводим вертикально. Там, где провод делает повороты, выполняем закругление. В спецификации кабеля указывают радиус. Обычно он равен 6-и диаметрам проводника.

Обо всех операциях, которые предстоит выполнить,  подробней:

Штробление

Вооружаемся штроборезом и начинаем:

• работа пыльная, поэтому, если в помещении есть мебель, то ее лучше выносим или закрываем чем-нибудь;
• защищаем лицо маской, а уши берушами;
•  по выполненной разметке делаем два паза глубиной равной диаметру провода плюс 1 см. Расстояние между углублениями около 40 мм;
•  между пазами остается пространство и мы его ликвидируем, используя зубило и молоток.

В случае, если штробореза нет и вы используете перфоратор, то:

• по размеченной линии выполняем цепочку отверстий, отстоящих друг от друга на 5-10 мм;
•  теперь берем зубило, молоток, убираем перемычки между отверстиями, т.е. проделываем штробу.

 Заглубления под розетки и выключатели

Под все электроточки также нужны заглубления. Выполняем их:

• просверливаем серию дыр в месте, где будет то ли розетка, то ли выключатель, то ли коробка. Глубина дыр такая, что, если вставить розетку, то она должна утопать;
• соединяем все дыры, взяв в руки зубило и молоток.

Монтируем кабель

1. Когда все заглубления выполнены, лючки подрозетников выламываем, затем провода вставляем в ранее подготовленные посадочные места  и закрепляем, используя штукатурку.
2. Укладываем в штробы кабель, закрепляя его дюбель-хомутами. Для этого:

• отмеряем нужные отрезки;
• в точках, где будем крепить, перфоратором сверлим отверстия, используя 6 мм бур, длиной 6 см;
• отрезок проводника обхватываем дюбель-хомутом и вставляем его в отверстия. Например: для 3-х жильного кабеля, идущего к осветительным приборам или розеткам, сечением соответственно 1,5 и 2,5 кв. мм, потребуются крепления  UW , на которых стоит маркировка  5/10. Существуют и другие виды креплений, но UW  самое удобное;
• кабель замазываем штукатуркой, предварительно удалив пыль из выемки щеткой;
• наконец-то можно выполнять монтаж распределительной коробки.

 Монтаж коробки распределения

Монтаж распределительной коробки — дело ответственное:

• сначала выбираем место. Обычно оно находится повыше под потолком;
• выполняем заглубление;
• вставляем в это посадочное место распредкоробку;
• для закрепления используем цементный раствор или алебастр.

Внимание: когда наступит очередь соединять провода в коробке, намечайте конец каждого из них. Например: «к электрическому щитку», «к розеткам», «к выключателям»

Важно, чтобы каждая цепь помечалась отдельно. Последовав этому совету, вы избавите себя от вопросов, куда и какой провод  подсоединять

 Завершающий момент: соединяем провода

Этот процесс пойдет без сложностей, если вы понимаете, по какому принципу работает проводка. Итак:

• у нас есть провода и ввод, куда их надо подключить;
• ввод состоит из 2-х или 3-х проводов разных цветов. Здесь есть фаза, «ноль», заземление;
• так их и подключаем: фазу к фазе, ноль к нолю, землю к земле;
• когда подключаем розетки, то просто соединяем провода одного цвета.

Освещение подключается немного по другому:

• уходящую фазу соединяем с фазой цепи освещения;
• входящий ноль необходимо совместить с нолем освещения.

Очень важное значение имеет качество соединения:

• оно на 100% обеспечено, если коробка коммуникационная, ведь в ней имеются клеммы, надежно зажимающие провода;
• в случае отсутствия специальных клемм, применяется пайка проводов.

Выполняется она так:

• скручиваем провода между собой при помощи плоскогубцев;
• выполняем пайку, используя специальный припой. Если электропроводка монтируется на большой площади, то вместо пайки целесообразнее применить электросварку;
• после всех проделанных манипуляций распределительную коробку закрываем.

Совет: обеспечьте себе свободный доступ к распредкоробке — легче будет выполнять работы по ремонту.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения изолирующих труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Польза скрытого монтажа проводки

Очень часто, затевая ремонт в квартире или доме, возникает проблема, связанная с электропроводкой.

В очень старых жилищах еще можно встретить внешнее расположение проводов, то есть они просто закреплены на стене.

Отследить в таком случае расположение проводки не составит труда, поскольку ее видно.

Но от практики такой укладки проводов давно отказались в пользу скрытого монтажа, при котором кабели укладываются в специальные штробы, после заделывающиеся.

Обусловлено это банальной безопасностью – невидимый провод невозможно случайно повредить, но только в случае, когда со стеной ничего не делают.

Когда может потребоваться информация о расположении проводки?

Во время ремонта часто требуется сверление стен, и вот здесь скрытая проводка становиться проблемой, особенно если кабели укладывались давно и плана электрификации помещения просто нет.

Чтобы не повредить проводку во время проведения работ, следует знать ее расположение.

В целом такая информация может потребоваться в случае:

• Перепланировки электрификации помещения (изменение расположения розеток, выключателей и т. д.);
• Перепланировки самого помещения (проделывание новых проемов – дверных, оконных);
• Возникновения проблем с проводкой (обрыв или КЗ);
• Улучшения интерьера путем навески различных приборов и мебели на стены.

В случае замены знать расположение проводки и не обязательно, поскольку старая все равно будет извлекаться, поэтому сеть дома обесточивается, а далее провода просто выдергиваются из штробов (они обычно заштукатурены, и выдернуть их несложно), после чего схему будет отлично видно.

А далее уже владельцу решать, укладывать новый кабель в старые штробы или нарезать новые.

Информация о расположении проводки в стенах чаще всего требуется при проведении сверлильных работ.

Далее рассмотрим, что можно сделать, чтобы определить, где проходят кабели в стене, если планировки помещения нет.

Особенности прокладки скрытой проводки в деревянном доме

Отверстия для подрозетников

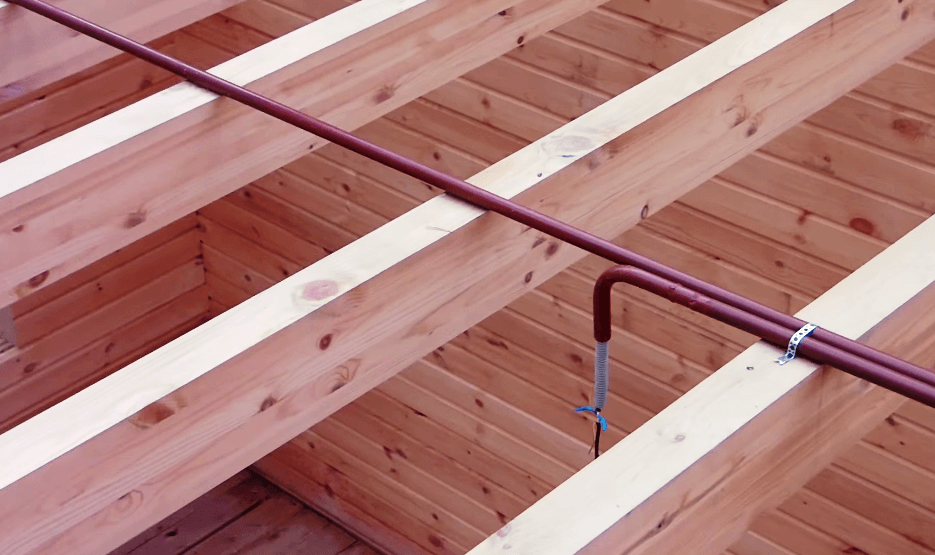

Прокладка скрытой проводки – трудоемкий процесс. Потребуется высверливание вертикальных каналов во время ведения срубов. Горизонтальное штробление выполняется после возведения стен. Обустройство электрики часто происходит после внутренней отделки. В этом случае провода тянут между облицовкой из гипсокартона и стеной. Они также размещаются в металлических конструкциях. Этот материал способен локализовать возгорание. К особенностям монтажа относят:

• Провод должен занимать до 40% диаметра трубы, в которой он уложен.
• Участки перехода коммуникаций между стенами и места разводки изолируются металлическими гильзами или алебастровой штукатуркой.
• Трубы, в которых проходит трасса, подключаются к заземлению.
• Соединение отдельных участков должно быть герметичным. На острые края, чтобы не повредить изоляцию, надевают защитные втулки.

Сверление каналов в дереве требует много времени и применения специальных инструментов. Кабели, заключенные в металлорукав, можно со всех сторон защитить слоем штукатурки. Такой способ редко используют для бревенчатых стен. Одна из особенностей деревянного дома – усадка. Этот фактор учитывают при прокладывании электромагистрали.

Выбор провода

Проводка в срубе должна прокидываться медными проводами. Рекомендуется два типа изделий:

• ВВГнг с индексами A и LS – силовой кабель, каждая жила которого имеет изоляцию собственного цвета. Оболочка изготовлена из материала, не поддерживающего горение.
• NYM – кабель с круглыми медными жилами производится по немецкому стандарту. Изоляция и оболочка самозатухающие.

При подготовке проекта высчитывается нагрузка на кабель. На основании расчетов подбирается сечение провода. Он должен иметь 3 или 5 жил.

Самодельный искатель

Тем же, кто не хочет использовать подручные средства и имеет хоть небольшой опыт в радиоэлектронике, может собрать искатель самостоятельно, причем для этого потребуется не так уж и много компонентов.

Самый простой прибор состоит из того же полевого транзистора, омметра (стрелочного), динамика из стационарного телефона и источника питания.

Схема устройства такая.

После соединения всех компонентов схемы, все можно «облагородить» — заключить в корпус, установить выключать или повысить количество индикаторов.

Но отметим, что это прибор – самый простой, а значит, и чувствительность у него не высокая, хотя он все же позволит обнаружить канал, в котором заложен кабель.

В целом же, схем, по которым можно собрать искатель скрытой проводки большое количество, с разной сложностью конструкции и принципам работы.

Но мы считаем, что выше указанных способов вполне хватит, чтобы обнаружить скрытую проводку в квартире без поиска непонятных для многих деталей и паяния схемы.

Что еще может помочь в поиске скрытой проводки

Выше были рассмотрены именно искатели, которые можно приобрести для личного пользования.

Но часто бывает, что найти проводку нужно лишь раз и для этого тратиться на специальный прибор – не целесообразно, но проводку все же обнаружить надо.

Индикаторные отвертки.

В таком случае на помощь может прийти индикаторная отвертка. Лучше, конечно, купить более современную, к примеру, такой является серия китайских индикаторных отверток MS, имеющая светозвуковую сигнализацию.

Но можно обойтись и обычным пробником со светодиодным индикатором.

Они работают по электростатическому принципу, то есть способны обнаружить электромагнитное поле, излучаемое проводкой под напряжением.

В пользовании они очень просты – достаточно приложить палец к специальному металлическому окошку (индикаторы MS) или коснуться жала отвертки (обычная индикаторная), а далее просто водим отверткой по стене.

В месте, где проложен провод, такие индикаторы начнут сигнализировать.

К недостаткам такого способа определения относится сравнительно небольшая глубина обнаружения (до 2 см), а также сильная погрешность, то есть точно обнаружить, где лежит кабель — не получится.

Удастся лишь определить канал шириной от 10 до 20 см. Но этого часто достаточно, чтобы выполнить монтажные работы, связанные со сверлением стены, нужно только все делать за границами определенного канала.

Мультиметр.

Для поиска также можно приспособить и мультиметр.

Но самого только прибора недостаточно, еще потребуется полевой транзистор (отличный вариант – КП103). Как проверить транзистор мультиметром читайте здесь https://elektrikexpert.ru/proverit-tranzistor-multimetrom.html.

Чтобы получить искатель, необходимо указанные элементы правильно соединить. У такого транзистора имеется три вывода – сток, исток, и затвор.

К первым двум выводам подсоединяем щупы мультиметра, переведенного в режим омметра, причем полярность неважна.

Затвор же будет играть роль антенны (которую можно немного удлинить).

Соорудив такое приспособление, можно приступать к поискам – антенной водим вдоль стены и смотрим показания мультиметра – любые отклонения в показаниях будут указывать на расположение кабеля.

Смартфон.

Помочь с определением скрытой проводки может помочь и смартфон с ОС Mac или Android.

Для них в магазине приложений можно найти программку «Metall Detector» или аналог ее.

Встроенный в смартфон магнитный датчик в сочетании с указанным программным обеспечением позволяет получить металлоискатель, которым можно обнаружить спрятанный в стене кабель.

Но стоит учитывать, что он будет реагировать на все металлические элементы, поэтому применить его можно не везде.

Точность поиска у смартфона – достаточная, чтобы определить канал, в котором проложена проводка.

Завершающий этап

После монтажа, но перед включением обязательно выполняют электрические измерения:

• прозвонка на соответствие проектной схеме;
• проверка мегаомметром целостности изоляции;
• опробование схемы.

Это позволит определить наличие ошибок монтажа и исключить аварийную ситуацию.

Электропроводка в квартире является ответственным участком во время ремонта. Скрытые части не позволяют вовремя определить начало опасной ситуации. Для повышения безопасности используют специальные кабеля, способы монтажа, УЗО и другие защитные элементы. Не стоит пренебрегать перечисленными рекомендациями и требованиями ПУЭ, так как от них будет зависеть безопасность имущества и проживающих в квартире людей.

План электропроводки

Грамотно составленный проект электропроводки позволит сэкономить на стоимости материалов, обеспечить правильное функционирование защит и удобство эксплуатации. Основные принципы:

Максимальный ток бытового однофазного счётчика 32-50А. Для оптимального распределения нагрузки, желательно сделать несколько отходящих линий.

• Сечение проводников должно подбираться исходя из предполагаемой токовой нагрузки. Прибор мощностью 1 киловатт потребляет ток около 4А. Для меди допустимое значение 10А на 1 мм2. При подключении розетки, рассчитанной на 16А достаточно 1,5 мм2. Если к одной линии присоединено несколько розеток, сечение следует увеличить. Завышенное сечение ведёт к увеличению стоимости кабеля. Заниженное — к нагреву проводов, оплавлению изоляции с риском короткого замыкания (КЗ) и возгорания.
• Автоматические выключатели на отходящих линиях подбираются по номинальному току предполагаемой нагрузки по той же логике, что и сечение проводов.
• Всегда следует выбирать минимально необходимый ток защитного отключения. Если не удаётся определить, какая нагрузка будет на линии, из практики, правильным выбором будет установка автомата с током расцепителя не более чем на 12-16А.
• Влажные помещения, ванные комнаты, санузлы запитываются через устройство защитного отключения УЗО или дифференциальный автомат.

Современные энергосберегающие светильники характеризуются очень низкими токами потребления. При возможности, лучше выделить освещение на отдельный автомат с низким порогом отключения 1-2А а проводку выполнить проводом минимального сечения.

Трассы следует прокладывать строго горизонтально или вертикально, сгибая под прямым углом. Несмотря на некоторое увеличение требуемой длины, такая прокладка даёт точное представление о местах нахождения трасс.

При выборе и монтаже электроборудования и проводки нужно руководствоваться правилами устройства электроустановок (ПУЭ), стандартами ГОСТ, строительными нормами и правилами СНиП.

Предлагаем скачать ГОСТ относительно выбора и монтажа электропроводки:

В квартире

Лучшим вариантом будет выполнение проводки до проведения отделочных работ. Если по ходу дела понадобятся доработки, отделка скроет все следы. Кабели крепятся непосредственно к несгораемым конструкциям или укладываются в штробы, после чего укрываются слоем штукатурки или гипса. При прохождении трасс через стены и перекрытия устанавливают металлические гильзы. Необходимо соблюдать минимальные расстояния от других коммуникаций, проёмов, полов и потолков.

Особые требования к безопасности

Электропровода нужно помещать в металлические гофрированные трубы

Существуют строгие нормативные требования по монтажу электрики в деревянном доме. Все коммуникации должны быть скрыты в конструкциях из негорючих материалов. Не допускается контакт с деревом. Нельзя использовать защитные короба и каналы из пластика, металлорукава. Какие условия необходимо соблюдать:

• Провода скрываются в металлических трубах. Оптимальный вариант – медь, она легко изгибается. Монтажнику предстоит трудоемкий процесс протягивания кабелей по всей длине труб. Для его осуществления заранее закладывается кондуктор.
• При составлении схемы электропроводки рекомендуется до минимума сократить количество поворотов.
• В щитке устанавливаются автоматические выключатели и УЗО.

Во время короткого замыкания скрытой проводки в деревянном срубе образуется электрическая дуга. От высокой температуры древесина загорается. Слой металла, штукатурки или другого негорючего материала предотвратит чрезвычайную ситуацию. Пластиковая труба (гофра) не сможет локализовать возгорание. Она сама начнет плавиться.

ПВХ оболочка уязвима для грызунов, которые могут прогрызть ее и повредить изоляцию коммуникаций. Дорогой и трудоемкий способ укладки проводов в металлических трубах является наиболее безопасным.

Подготовка к укладке проводки

Самому процессу проводки должны предшествовать подготовительные работы.

Схема скрытой проводки

Прежде всего составляем схему скрытой проводки, соблюдая правила электромонтажных работ. Ее следует хранить, это очень поможет при поиске  проводки в случае ее ремонта.  Схема включает:

• места, по которым будут прокладываться провода;
• линии силовые и нагрузочные осветительные;
• места нахождения розеток, выключателей, распределительных коробок  и подключение их к общей разводке.

Составляется схема таким образом:

• вычерчивается план квартиры или дома в масштабе;
• наносятся путем использования общепринятых обозначений, все электроточки, которые желаете иметь в помещениях. Обозначаются линиями пути прокладки проводки. Указывается расстояние потолок — кабель или пол-кабель.

Способы соединения и типы разводки

Теперь немного необходимой  теории. Составляя схему, следует решить, какой способ соединения будет использован. Соединения бывают:

• параллельными, т.е. существует 2 узла не соединенных друг с другом. При выходе из строя одного из осветительных элементов, цепь не разрывается, т.к. у тока остается обходной путь;
• последовательными. Это, как в елочной гирлянде, когда узлы отсутствуют, а элементы расположены цепочкой. При перегорании одного элемента, остальные тоже гаснут.

Существует 3 основных типа разводки электропроводов:

• европейский, он же бескоробочный, он же «звезда». Здесь к каждой розетке и к каждой отдельной лампочке от квартирного щитка подходит свой кабель. Каждая электроточка контролируется, а в распредкоробках отпадает необходимость. Такая проводка наиболее безопасна, но расход провода большой, а монтаж занимает много времени. Кроме того, щиток нужен большой, установка его сложнее, а следовательно и стоимость проводки возрастет;
• что-то наподобие первого, но более экономный  и называется «шлейф» . В схеме может присутствовать коробка для скрытой проводки. Вот как эта разводка выглядит:

в распредкоробках. Это тип, когда-то используемый советскими электриками и наиболее встречаемый до сих пор. Выбирают его из-за экономичности и простоты. Щиток располагается на лестничной площадке, а от него идет кабель на каждую квартиру.

Кстати: вышеперечисленные типы в чистом виде почти не встречаются. Чаще всего проводку выполняют по смешанному типу.

Правила монтажа

У каждого свой подход к работе, но есть правила, соблюдение которых обязательно:

• трасса прокладки проводов должна быть исключительно вертикальной или горизонтальной. Углы только прямые;
• под потолком провод прокладывается на расстоянии не менее 150 мм от него. Аналогично и от пола;
• между углами, оконными рамами, косяками дверными и проводом расстояние минимум 100 мм;
• между отопительными трубами и проводом необходим зазор минимум 30 мм;
• пересекать провода крайне нежелательно, а если без этого не обойтись, то соблюдайте хотя бы минимальное расстояние между проводами — 0,3 см;
• упростит задачу одинаковое местоположение розеток, выключателей по высоте. Обычно выключатель располагается на высоте 0,8 м и находится слева от дверного проема, а розетка — 0,3 м. При этом питание к розетке подводят снизу, а к выключателю — сверху;
• проводник, выходящий из электроточки, должен быть длиной около 200 мм. Входящие в точку жилы изолируются.

Инструмент для монтажа скрытой проводки

Без специального инструмента монтаж скрытой проводки затруднителен. Поэтому:

Для продалбливания пазов необходимо иметь хотя бы один из 3-х инструментов:

• шроборез;
• болгарку;
• перфоратор.

Кроме того запасаемся:

• карандашом;
• уровнем;
• молотком;
• зубилом;
• алмазной коробкой.

Материал

Необходимо подготовить:

• гофру;
• провода разных сечений. Например: подвода к розеткам — 2,5, а  к осветительным приборам — 1,5 мм квадратных;
• подрозетники;
• изоленту;
• распределительные коробки;
• дюбель-хомуты ( (UW) .

Альтернативные способы

Визуальный поиск.

Если и этих устройств нет, то можно использовать альтернативные методы. И первый из них – визуальный.

В процессе заделки штробов с кабелями далеко не всегда удается все сделать очень ровно.

Поэтому нередко можно обнаружить расположение проводки по небольшому выступу, но для этого нужно внимательно рассматривать помещение, причем обои придется удалить – стена должна быть «голой».

Радиоприемник.

Помочь в поиске может и обычный радиоприемник, который и переделывать не нужно. Достаточно на нем установить частоту 100 кГц. А затем берем приемник и отправляемся на поиски.

Для обнаружения водим антенной по стене. Сигналом обнаружения кабеля будет повышение шума из динамика.

Точность, конечно, не высокая, но определить канал с проводкой вполне возможно.

Также можно использовать и старый магнитофон или кассетный плеер, но для этого нужно удлинить проводку, идущую на магнитную головку. Именно она будет являться антенной.

То есть, аккуратно извлекаем головку из плеера, удлиняем провода, а затем водим ею по стене.

Популярное у читателей: Как выбрать аккумуляторную отвертку, плюсы и минусы устройства.

Преимущества и недостатки скрытой проводки

Для деревянных строений рекомендуется открытый тип проводки. Этот вариант позволяет контролировать ее состояние, своевременно ремонтировать. Но кабели на стенах не всегда вписываются в интерьер. Скрытая электропроводка имеет несколько преимуществ:

• Разводка не мешает отделке стен и потолка.
• Розетки и выключатели заглубляются в ограждающие конструкции.
• Спрятанные в канал провода реже подвергаются механическим повреждениям.
• Провода не становятся местом оседания пыли и паутины.

Эстетическая составляющая является решающим фактором при выборе метода прокладки электрических коммуникаций.

Недостатки скрытого варианта делают разводку объектом повышенной угрозы:

• Возможность повреждения проводов, которое нельзя вовремя обнаружить.
• Сложности с подключением дополнительных точек.
• Вероятность повредить кабель при потере схемы коммуникаций.

Как сделать штробу для скрытой проводки?

После разметки выбираем подходящий электроинструмент, для того чтобы завершить начатое дело. Штроборез инструмент хороший, но довольно дорогой, не каждый может себе такое удовольствие позволить. Да и к тому же он идеален вкупе с техническим пылесосом — для работы без пыли.

Наиболее доступны такие электроинструменты как болгарка и перфоратор. С помощью болгарки алмазным кругом проделываются две бороздки, затем, с помощью перфоратора между бороздками делаем скол, в итоге получаем канавку под проводник. Для нескольких проводников штробу следует делать шире, с учетом того, что расстояние проводников друг от друга должно быть не менее трех миллиметров.
