ОБЩИЕ ТРЕБОВАНИЯ

Можно назвать четыре момента, которые часто игнорируются и поэтому требуют пристального внимания:

• удобный доступ к коммутационным (распределительным) устройствам;
• места безопасного размещения выключателей;
• варианты установки розеток;
• способы прокладки кабелей и проводов.

Места расположения розеток.

Современные нормативы строго не ограничивают высоту расположения розеток. Основное условие — удобство использования и обеспечение электробезопасности.

Обычно в комнате есть несколько электроприборов, поэтому имеет смысл установить для каждого свою розетку, чтобы избежать использования удлинителей и тройников.

При расположении розеток на строительных перегородках между комнатами часто устанавливают группы, находящиеся на противоположных сторонах одной стены. Это позволяет сэкономить средства и время на монтаж.

Установка выключателей.

Для освещения комнаты нужно предусмотреть индивидуальный выключатель для каждого прибора. Выключатели в доме или квартире принято устанавливать однообразно для удобного управления.

Имеет смысл располагать их на входе в комнату у двери. Типовая высота расположения в 1,5 метра от пола доставит неудобства маленьким детям

Особенно это важно для детских комнат и туалетов. Рационально помещать выключатели на уровне опущенной руки взрослого человека, что будет удобным для всех жильцов.

Разделение участков и выбор типа монтажа

На монтажной схеме надо разделить участки по уровню нагрузки. В целях экономии на стоимости кабеля для самых слабых потребителей — ламп освещения, розеток для зарядки маломощной электроники (плееров, телефонов) используется медный кабель сечением 1,5 мм, для основной группы (почти вся бытовая техника) — 2,5 мм, для самых мощных — электроплита — применяется медь сечением 4 мм. Вводный кабель должен иметь сечение не менее 6 мм у каждого проводника.

Важным этапом является выбрать тип монтажа — открытый (в кабель-каналах) или скрытый (внутри стен — замурованный в гипс, скрытый за панелями).

С рулеткой в руках надо замерить требуемое количество кабеля каждого типа, закупить кабель и все составляющие — счетчик, защитные автоматы и УЗО (согласно схеме), сам ящик для монтажа распредщита, если требуется.

По современным стандартам монтажа электропроводки на каждую группу потребителей — плита, основная бытовая техника, освещение — ставится отдельный автомат для защиты от короткого замыкания, и отдельное УЗО — устройство защитного отключения — чтобы обезопасить живущих в доме людей от поражения электротоком.

После того, как вы определились со схемой и типом новой электропроводки, можно приступать к ее монтажу. При этом в первую очередь в полном объеме монтируется электропроводка в доме, а уже во вторую осуществляется ее подключение к общему щитку и электросчетчику.

Последнюю операцию монтажа электропроводки всегда выполняет штатный электрик управляющей компании или ТСЖ, так как. счетчик должен быть опломбирован.

Нормы размещения проводов

1. Когда прокладываете провода, используйте вертикальное и горизонтальное направления, во всех случаях, кроме комбинированного монтажа. Тогда этим правиломруководствоваться необязательно.
2. На участках с горизонтальной прокладкой соблюдайте расстояние между проводами и балками или карнизами на уровне 50-100 мм. Между потолком и прокладкой проводов должно оставаться, в свою очередь, примерно 150 мм.
3. Между углами и вертикальной прокладкой проводов должно быть примерно 100 мм, и примерно столько же между проводкой и оконными, а также дверными проёмами. Плюс, не забывайте о том, что провода к металлическим конструкциям прикасаться не должны.
4. Трубы ГВС и отопления должны иметь защиту в виде прокладок из асбеста. Либо пользуйтесь проводами, для изготовления покрытия которых был использован материал с хорошей теплостойкостью.
5. Когда вы прокладывается провод в параллель трубе с газом или с содержанием любого другого горючего вещества, соблюдайте расстояние между трубой и прокладкой не менее 0,4 м.
6. Запрещается прокладка проводов пучками в жилой квартире, а также с размером зазора менее 3 мм.
7. Чтобы соединять жилы у проводов с заземлением или занулением следует использовать сварку.
8. Чтобы подсоединить приборы к защитным проводам подойдёт соединение на болтах.
9. Электрические плиты стационарного типа зануляются через отдельный проводник, который, в свою очередь, подсоединяется к проводнику сети электропитания, величина сечения которого должна полностью соответствовать величине сечения фазы.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

В помещении, размером 6 м 2 , по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

ПРОКЛАДКА ОТКРЫТОЙ ПРОВОДКИ

Монтаж открытой электропроводки проводится в несколько этапов. Рассмотрим более подробно каждый из них.

Разработка схемы.

Этот этап является общим при прокладке и открытой, и закрытой электропроводки в доме. Потребуется продумать места установки розеток, выключателей, светильников, электрощитка и наметить линии прокладки электропроводки.

Установка электрического оборудования.

Наиболее распространенными способами монтажа открытой проводки является прокладка в коробе и на скобах. Для удобства монтаж начинают с установки розеток, выключателей, разветвительных коробок, электрощитка.

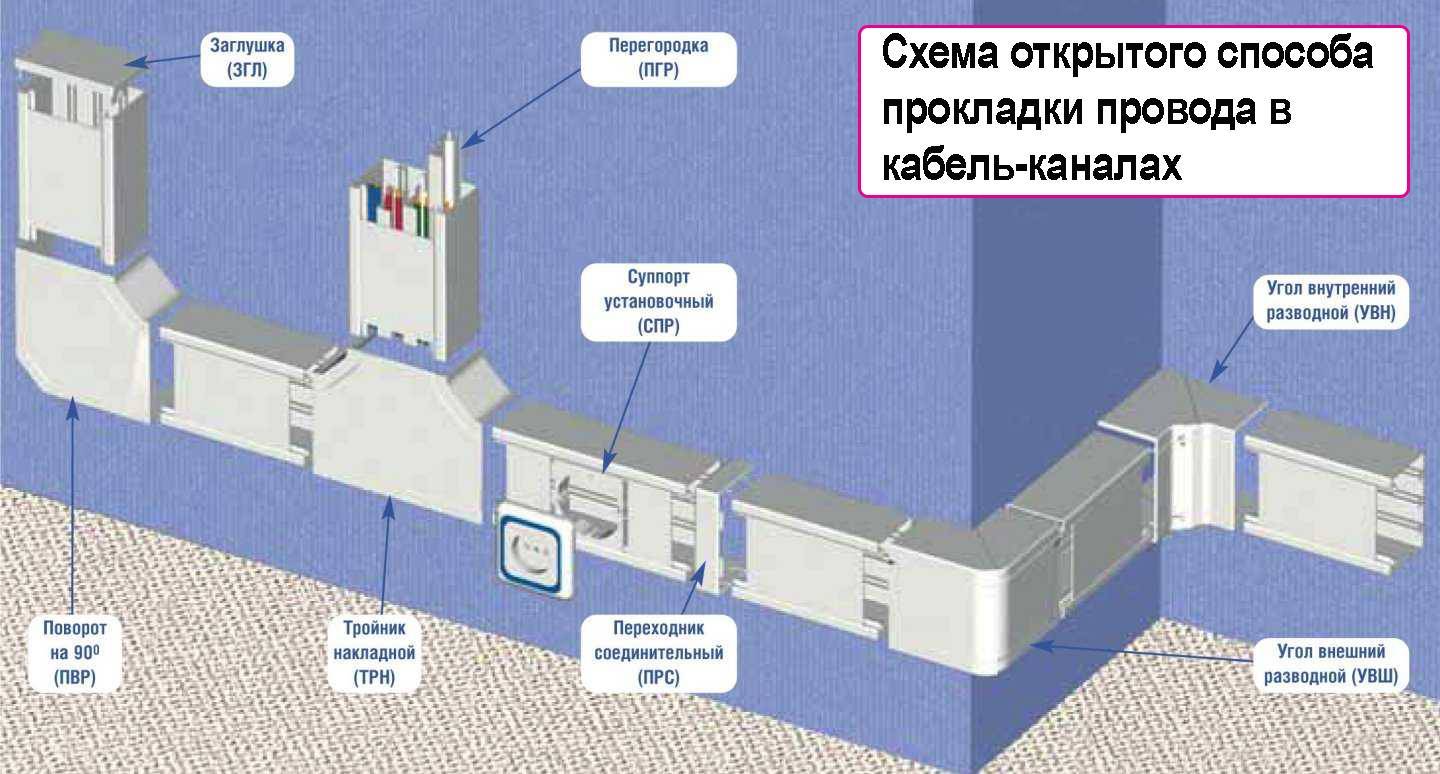

Монтаж коробов и укладка кабелей.

После установки оборудования приступают к монтажу короба по намеченным линиям прокладки электропроводки. Он бывает разных размеров и цветов, и обычно имеет стандартную длину 2 м. Для монтажа короб нарезают на отрезки нужной длины.

Монтируется он просто: нужно открыть крышку и прикрутить основание короба к стене на саморезы или дюбель-гвозди. Затем в короб закладывается кабель, и конструкция закрывается крышкой.

При монтаже электропроводки на скобах сначала устанавливаются розетки, выключатели, электрощиток. Потом укладывается кабель, который крепится к стене скобами.

Подключение оборудования.

После того, как все смонтировано и произведена разводка электропроводки, приступают к подключению электрооборудования и сборке схемы электропроводки путем соединения проводов в разветвительных коробках.

Контактные соединения

Разборные присоединения шин и жил проводов и кабелей к контактным выводам электрооборудования, установочным изделиям и шинопроводам должны удовлетворять требованиям ГОСТ 10434-82.

В местах присоединения жил проводов и кабелей следует предусматривать запас провода или кабеля, обеспечивающий возможность повторного присоединения.

Места соединений и ответвлений должны быть доступны для осмотра и ремонта. Изоляция соединений и ответвлений должна быть равноценна изоляции жил соединяемых проводов и кабелей.

В местах соединений и ответвлений провода и кабели не должны испытывать механических усилий.

Оконцевание жилы кабеля с бумажной пропитанной изоляцией выполняют уплотненной токоведущей арматурой (наконечниками), не допускающей вытекания кабельного пропиточного состава.

Соединения и ответвления шин нужно делать неразборными (с помощью сварки). В местах, где требуется наличие разборных стыков, соединения шин должны быть выполнены болтами или сжимными плитами. Количество разборных стыков должно быть минимальным.

Соединения проводов ВЛ напряжением до 20 кВ следует выполнять:

• в петлях опор анкерно-углового типа: зажимами — анкерными и ответвительными клиновыми; соединительными овальными, монтируемыми методом обжатия; петлевыми плашечными, с помощью термитных патронов, а проводов разных марок и сечений — аппаратными прессуемыми зажимами;
• в пролетах: соединительными овальными зажимами, монтируемыми методом скручивания.

Однопроволочные провода можно соединять скруткой. Сварка встык таких проводов не допускается.

Соединение проводов ВЛ напряжением выше 20 кВ необходимо выполнять:

• в шлейфах опор анкерно-углового типа:
  • сталеалюминиевых проводов сечением 240 мм2 и выше — с использованием термитных патронов и опрессовкой с помощью энергии взрыва;
  • сталеалюминиевых проводов сечением 500 мм2 и выше — с помощью прессуемых соединителей;
  • проводов разных марок — болтовыми зажимами;
  • проводов из алюминиевого сплава — зажимами петлевыми плашечными или соединителями овальными, монтируемыми методом обжатия;
• в пролетах:
  • сталеалюминиевых проводов сечением до 185 мм2 и стальных канатов сечением до 50 мм2 — овальными соединителями, монтируемыми методом скручивания;
  • стальных канатов сечением 70–95 мм2 — овальными соединителями, монтируемыми методом обжатия или опрессования с дополнительной термитной сваркой концов;
• сталеалюминиевых проводов сечением 240–400 мм2 — соединительными зажимами, монтируемыми методом сплошного опрессования и опрессования с помощью энергии взрыва;
• сталеалюминиевых проводов сечением 500 мм2 и более — соединительными зажимами, монтируемыми методом сплошного опрессования.

Соединение медных и сталемедных канатов сечением 35–120 мм2, а также алюминиевых проводов сечением 120–185 мм2 при монтаже контактных сетей выполняют овальными соединителями, стальных канатов — зажимами с соединительной планкой между ними. Сталемедные канаты сечением 50–95 мм2 можно стыковать клиновыми зажимами с соединительной планкой между ними.

Схема прокладки электропроводки в квартире

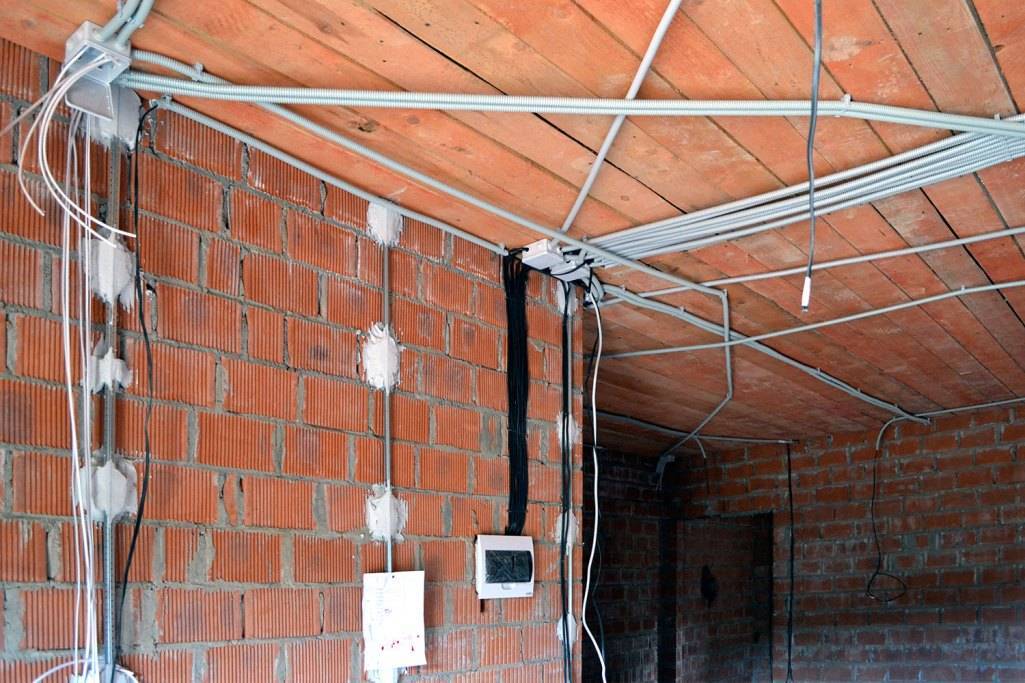

При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.

Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.

Типовая схема коммутации для выключателей выглядит следующим образом:

Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.

На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).

В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.

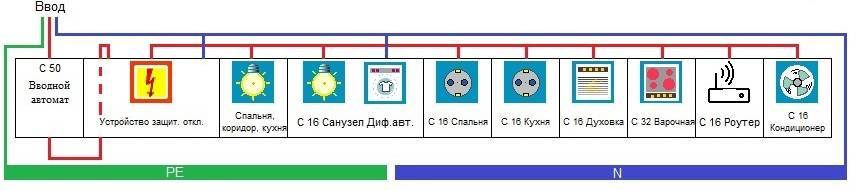

Типовая схема распределительного щита однокомнатной квартиры

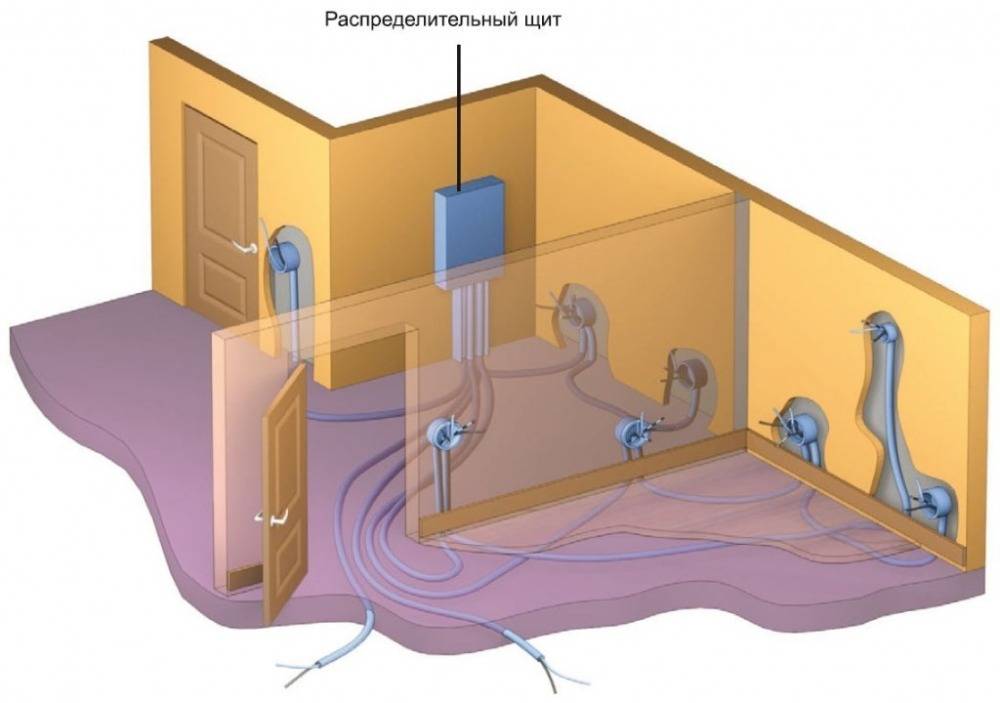

При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.

Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.

При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.

Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.

МОНТАЖ СКРЫТОЙ ЭЛЕКТРОПРОВОДКИ

Создание электросети по этому способу проводится в несколько этапов.

Составление схемы монтажа.

Прокладка скрытой проводки начинается с составления схемы. Требуется продумать места установки розеток, выключателей, светильников, электрощитка и наметить линии прокладки проводки.

Сверление отверстий в стене.

После составления схемы приступают к проделыванию отверстий диаметром 72 мм (это стандартный размер для подрозетников) в местах, где планируется установка выключателей, розеток и разветвительной коробки. Для этого обычно используют перфоратор или дрель со специальной коронкой по бетону.

Штробление стен.

После высверливания отверстий по намеченным линиям прокладки электропроводки штробят стену. Для этого сначала специальным штроборезом в стене выполняют два параллельных пропила, затем бетон между ними выбивается перфоратором.

Есть и другой способ выполнения этой процедуры, когда вместо штробореза используют угловую шлифовальную машинку.

Прокладка кабеля.

В подготовленные штробы нужно уложить и зафиксировать кабель. Это можно сделать или прихватыванием кабеля гипсовой штукатуркой, или с помощью специальных скоб.

Установка монтажных коробок.

Монтаж электропроводки на этом этапе заключается в том, что в подготовленных отверстиях закрепляются коробки, в которые в дальнейшем будут установлены выключатели и розетки. Крепление лучше выполнять на гипсовую штукатурку.

Для закрепления подрозетника нужно:

• очистить отверстие от пыли, сколов бетона и смочить поверхность;
• наложить в отверстие штукатурку;
• вставить в отверстие подрозетник, предварительно подготовив в нем отверстие для ввода кабеля;
• после высыхания штукатурки удалить ее излишки шпателем.

Завершающий этап.

В заключении выполняют зашпаклевывание штробы с кабелем, устанавливают в монтажные коробки выключатели осветительных приборов, розетки, собирают схему электропроводки, соединяя провода в разветвительных коробках.

Прокладка электропроводки в частном доме: особенности

Прокладка электропроводки в частном доме начинается с подготовительного этапа, который включает в себя выбор способа монтажа, создание схемы, разметку. Так, на сегодня, существует два способа монтажа сети электропроводов – открытый и скрытый. Открытая электросеть представляет собой совокупность трасс в специальных кабельных каналах, прикрепленные поверх отделанных стен. Скрытая же (внутренняя) электропроводка монтируется в стенах, потолке и полу, в специально созданных нишах, плинтусах.

Открытая электропроводка имеет ряд преимуществ:

• Монтаж открытых сетей проводится проще и быстрее так как стены под прокладку не нужно штробить;
• При необходимости, к такой сети можно легко добавить новые точки разветвления;
• В случае неисправностей, поврежденный участок можно быстро отремонтировать. При этом, портить отделку не придется.

Тем не менее, открытые линии редко когда вписываются в дизайн помещения. Кроме того, срок службы открытой электропроводки меньше, нежели скрытых линий, ведь наружные кабельные каналы больше подвержены механическим повреждениям.

Удобнее всего реализовать схему электропроводки будет на ксерокопии плана жилища. При этом на копии должны быть указаны все межкомнатные перегородки, дверные и оконные проемы с соблюдением масштаба.

При создании схемы разводки бытовой электропроводки необходимо придерживаться таких рекомендаций:

• Трассы должны идти строго вертикально по стенам и горизонтально по потолку;
• Трассы должны совершать поворот только под прямым углом;
• Прокладка электропроводки по полу допускается лишь в случае наличия специальных электротехнических плинтусов;
• Сеть необходимо вести на расстоянии в 100 мм от дверных и оконных проемов, 800 мм от пола;
• Розетки следует размещать на дистанции в 300 мм от пола, 100 мм от кухонных столешниц, рабочих столов.

После составления схемы на стены, пол и потолки в комнатах, при помощи мела или угля, наносится разметка электропроводки, после чего начинаются электромонтажные работы.

Схема электропроводки

Если вы, как домашний мастер, выполняющий всё своими руками, решили и дальше заниматься эклектикой квартиры, вам нужно нарисовать ориентировочную схему электропроводки своего жилища. Её вы не найдет в БТИ.

• Рисуется схема несложно. На листе бумаги нарисуйте план квартиры (дома). На план нанесите окна и двери.
• Пройдя с планом по квартире, нанесите расположение всех розеток и выключателей.
• Выясните методом проб, какие розетки и какой свет какими автоматами защиты отключаются. Соедините эти точки электропроводки линиями. Это будут группы электропроводки.
• Для уточнения схемы электропроводки найдите распаячные коробки и нанесите их на план-схему.

Должна получиться приблизительно такая схема.

Основные пункты требований и правил

Таблица сечения кабеля по мощности

Правила прокладки электропроводки охватывают широкий круг аспектов монтажа, начиная от выбора материалов и заканчивая порядком ввода конструкции в эксплуатацию.

Минимальное сечение жил кабеля:

• вводной — 4 мм;
• розетки — 2,5 мм;
• осветительная группа — 1 мм.

Количество жил проводника:

• однофазная линия — 2;
• однофазная сеть с заземлением — 3;
• двухфазная подача — 3;
• двухфазная сеть с заземлением — 4.

Размещение розеток, выключателей и электропроводки на расстоянии от поверхностей и объектов:

• пол — 30-120 см;
• стыки панелей — 20 см;
• оконные и дверные проемы — 10 см;
• канализационные и водопроводные трубы — 30 см;
• раковины, ванны — 50 см;
• отопительные приборы — 20 см;
• электроплиты — 15 см;
• газовые магистрали — 40 см.

Виды проводки:

• с изоляцией одного и нескольких цветов;
• медные и алюминиевые;
• с обычным и негорючим покрытием.

Защитные автоматы, которые устанавливаются в электромонтажный щит:

• пакетного типа;
• релейные;
• плавкие;
• электронные.

Схемы разводки линий:

• последовательные;
• параллельные;
• комбинированные.

Открытый и закрытый способы прокладки

Основных способов монтажа электропроводки, по сути, только 2: открытый, также называемый наружным или внешний, и закрытый — внутренний. Первый способ монтажа проще — он предусматривает прокладку кабелей снаружи стен, в кабель-каналах.

Сначала на стену с помощью дюбелей и саморезов крепится кабель-канал, потом внутри него протягивается кабель. Выключатели и розетки при монтаже электропроводки открытым способом также используются внешние. Достоинства способа состоят в скорости монтажа, чистоте и легком доступе к проводке.

Недостаток у такого способа монтажа один, но существенный — он придает помещению стопроцентно «офисный» вид, поэтому в жилых домах и квартирах монтаж проводки в кабель-каналах применяется редко, в случае крайней необходимости.

Наиболее часто в жилище монтируют проводку скрытым способом, который тоже условно можно разделить на два подвида. Первый вид – монтаж на стену, которая потом закрывается панелями или плитами из гипсокартона, и второй – монтаж внутри ненесущих стен в нишах-прорезях, именуемых штробами.

Последний способ монтажа — самый сложный, но самый долговечный. Вмурованная в стену и правильно подключенная проводка может служить 30-50 лет.

Требования к монтажу в зависимости от типа прокладки

Правильный монтаж предполагает не только соблюдение общих правил: для каждого вида прокладки электросети в квартире разработаны специальные требования.

Открытая прокладка

Самым простым способом является открытая прокладка. Смотрится, конечно, не совсем красиво, но зато не надо под провода штробить стены. В квартире такой метод представить трудно, а вот в подсобных помещениях загородных домов такая картина – не редкость. Но даже для такого примитивного способа прокладки существуют свои требования:

• Для выполнения электропроводки открытым способом применяются плоские провода АПРВ, АПР или АППВ. Если стены помещения горючие (например, выполненные из дерева), между проводами и основанием прокладываются асбестовые листы толщиной не менее 3 мм. Расстояние от провода до края листа – свыше 5 мм. Асбестовую прокладку крепят к стене гвоздями с шагом от 200 до 250 мм в шахматном порядке. Для нескольких групп проводов допускается использование одной общей прокладки из асбеста (расстояние между смежными проводами должно быть 5 или более мм).
• К стене провод крепится жестяной полоской через картонную прокладку. Причем для этой цели используется специальный картон-электроизолятор. Ширина и длина прокладки должны превышать аналогичные размеры жестяной скобы на несколько миллиметров. Провод должен обхватываться крепежным элементом достаточно плотно.
• Внутри соединительной коробки нельзя допускать соприкосновения изолированных концов проводов.
• Перед вводом в коробку провода прикрепляются к стене. Расстояние от корпуса коробки до элемента крепления – 50 мм.

Розетки и выключатели при проводке открытым способом монтируются на специальных подрозетниках: пластиковых или деревянных. Их диаметр превышает аналогичный размер розеток на 8 – 10 миллиметров.

Закрытого типа

Самый безопасный способ прокладки внутренней электросети – закрытый. Провода в этом случае находятся внутри негорючего материала. Они недосягаемы для случайных механических повреждений, не окисляется и не угрожает квартире пожаром.

Электропроводка скрытого типа в квартире

• Если стены дома возведены из дерева, то закрытая проводка, как и открытая, выполняется по асбестовым листам. Эти требования не действуют, если дом построен из кирпича или железобетона.
• Не допускается пересечение плоских проводов. Если это неизбежно, место пересечения следует усилить изоляционной лентой (3 – 4 слоя на каждый провод).
• В штробах провода закрепляются при помощи алебастра. Часто используют специальные пластиковые хомутики. При закрытой проводке не допустимо использование гвоздей в качестве крепежных элементов.
• Ответвления и соединения проводов выполняются методами сварки, опрессовки либо пайки. Можно данные операции произвести при помощи специальных зажимов в пространстве ответвительных коробок.
• Если стены в квартире обшиты гипсокартоном, электропроводка отлично размещается под его слоем и не требует штробления канавок в основании. В гипсокартонных листах сверлятся несколько отверстий довольно большого диаметра – от 30 до 40 мм по направлению трассы проводки. Через эти отверстия можно протолкнуть проволочную петлю, при помощи которой и протягиваются провода в нужном направлении. Однако это актуально только тогда, когда замена проводки производится в уже отделанном помещении. Если гипсокартон еще не смонтирован, проще сначала выполнить разводку электросети, а потом обшивать стены.

Комбинированный метод

Прокладка электропроводов внутренней сети в квартире может осуществляться и комбинированным способом с использованием кабель-каналов. Такой метод – нечто среднее между открытым и закрытым типами монтажа проводки. Кабельный канал может быть изготовлен из негорючего пластика, алюминиевого сплава или оцинкованной стали. Монтируется он легко, но в этом деле присутствуют некоторые требования,нарушив которые, можно обречь себя на бесконечные переделки:

Первым делом надо правильно выбрать тип короба. В продаже есть несколько вариантов исполнения кабельных каналов. Это и настенные модели, напольные плинтусы, модификации потолочного типа и пр. Самым распространенным (и самым практичным) вариантом является настенный кабель-канал, изготовленный из пластика.

Главные требования при монтаже электропроводки

1. Установка счетчиков должна производиться в таких местах, где они могут быть доступны к обслуживанию. Все части, по которым проходит ток должны быть закрыты.2. Выключатели следует устанавливать на высоте не менее полутора метра над уровнем покрытия пола. В каждой комнате положение розеток должно быть строго с однойстороны, относительно двери. При открытии двери выключатель должен быть всегда доступен.3. Розетки следует устанавливать на уровне порядка 0,5-0,8 метров, считая от линии пола. Их положение должно зависеть от положения электроприборов.4. Следуя правилам пожарной безопасности, на шесть квадратных метров должна быть одна розетка, это минимально. Вне зависимости от площади вашей кухни, рекомендуется устанавливать в ней розетки количеством минимум в три штуки.5. В ванных можно устанавливать розетки, питание к которым приходит от трансформаторов разделительного типа, обладающих двойной изоляцией. Кроме этих случаев, впомещениях с повышенной влажностью исключена установка розеток.6. Следует соблюдать минимум расстояния между розетками и батареями для отопления с заземлением, этот минимум должен быть не менее полуметра. Тоже касаетсятрубопровода из стали и плит, работающими на газе.7. На каждой стороне перегородки между комнатами должно быть по розетке, причём устанавливаться они должны в единых точках. С этой целью необходимо будет проделать сквозное отверстие через стену.

8. При прокладке соединения проводов либо их ответвлений, следует использовать исключительно специальные соединительные и ответвительные коробки.

С чего начать[править]

Если ваш дом новый, то начинать надо с прокладки проводки в доме, заканчивая щитком. При замене старой проводки, всё делается аналогично.

Для того чтобы начать, нужно примерно представить где вы будете размещать розетки и выключатели, а также распределительные коробки, как будете прокладывать провода. Начертите схему, где и что вы будете размешать. После этого поставьте в намеченных местах распределительные коробки и электрощит с автоматами, помните проводку начинать надо монтировать сверху. Если у вас есть старая проводка в доме (в квартирах она обычно скрыта в стене, и её сначала надо прощупать при помощи дистанционного индикатора напряжения, если только вы не планируете проложить наружную проводку), то вы можете аккуратно открепить от стены не повреждая её, чтобы она не мешала вам монтировать новую, таким образом, вам понадобится отключать весь дом только на завершающей фазе (хотя некоторые комнаты возможно придётся отключать в ходе монтажа). После установки коробок и щита, проложите и заведите в коробки и щит провода, не подсоединяя их.

Правила для закрытой прокладки

Наиболее безопасный способ, при котором все провода спрятаны в негорючем материале и хорошо защищены от внешних металлических повреждений. Такой способ пожаробезопасен, поскольку в данном случае провода не окисляются.

1. В случае деревянных стен, закрытый монтаж, как и открытый, производить лучше всего по листам из асбеста. Если у вас стены из кирпича и железобетона, эти требования можно не соблюдать.
2. Если пересеклись плоские провода, усильте их тремя слоями изоленты. Но будет лучше, если таких пересечений вы не допустите.
3. Для закрепления проводов в штробах следует использовать алебастр либо хомутики из пластика. Для крепежа нельзя использовать гвозди.
4. Чтобы соединять и разветвлять провода, лучше использовать пайку, сварку или опрессовку.
5. Для прокладки проводов в стенах с гипсокартоном не нужно штробов в основании, она отлично пройдет под картоном. Чтобы протолкнуть под гипсокартон проволочную петлю, следует просверлить в нём отверстия диаметром 30-40 мм по всей трассе проводки.
6. Если гипсокартоном только будут обшивать стены, разумнее сначала проложить электропроводку.

Закрытый монтаж электропроводки
