Замена электропроводки в квартире своими руками: видео, схема, фото

Этап 3 – Демонтируем старую линию

Теперь можно заменить старую электропроводку. Для этого обязательно отключаем электроэнергию на вводе в квартиру, убираем всю мешающую мебель и начинаем разрушать отделку стен.

Замена электропроводки в квартире осуществляется от распределительных коробок в каждой из комнат. Обнаружить эти электрические «точки» можно по пластиковым крышкам в стене либо выделяющимся контурам сквозь обои. Крышка скручивается, после чего все скрутки разъединяются, а старый кабель аккуратно освобождается из зашпаклеванных штроб. Также найти провод в стене можно с помощью самодельного металлоискателя, который создается из подручных средств за считанные минуты.

Обращаем Ваше внимание на то, что в некоторых местах линию невозможно демонтировать со стены без существенных повреждений конструкции. В этом случае можно обойтись без штробления, если обрезать проблемный участок и тщательно заизолировать, оставив в старой штробе!

Этап 4 – Прокладываем новую проводку

Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную.

Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

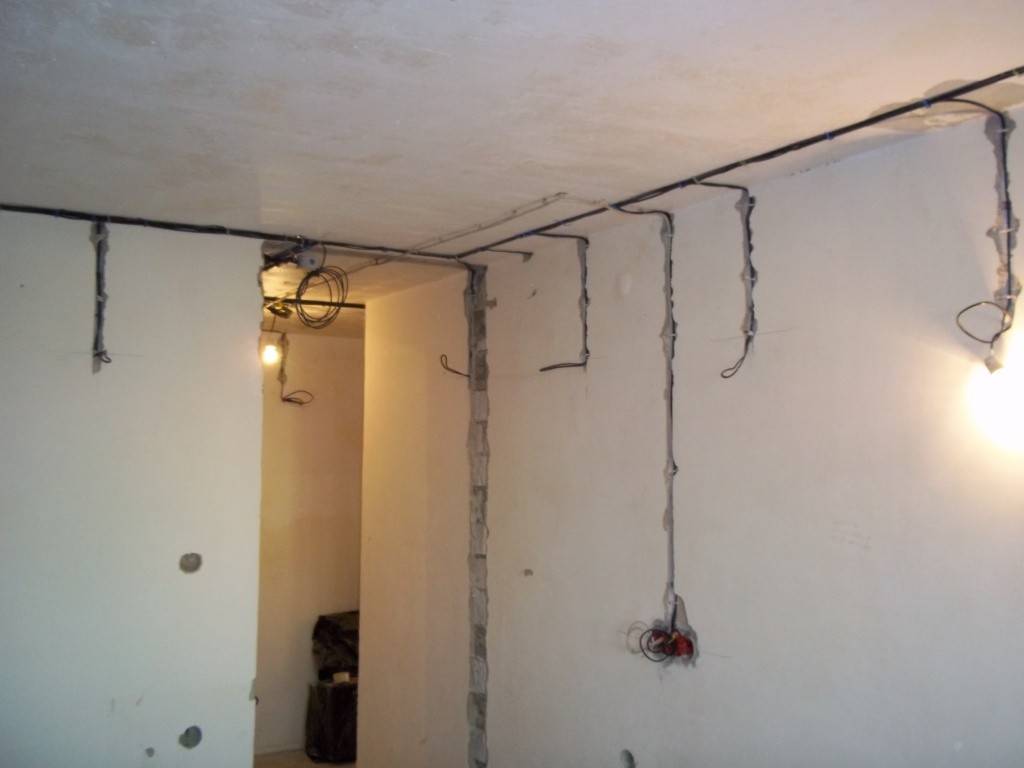

Готовая электропроводка

Определяем сложность работ

Итак, для начала Вы должны сделать анализ старой проводки и выяснить следующие моменты:

Присутствует ли система заземления на участке
Это очень важно, ведь без наличия заземляющего контура Вы можете пострадать при выходе из строя бытовой техники либо пробое изоляции.
Можно ли частично поменять проводку в частном доме либо нужно обязательно делать полную замену электрики

Возможно, в некоторых комнатах недавно делался ремонт и, соответственно, протягивался новый, более мощный кабель, который подойдет к современным требованиям.
Сможете ли Вы сами осуществить электромонтаж или для этого придется нанимать специалиста
Тут нужно отметить, что заменить электропроводку в доме своими руками несложно, но мероприятие трудоемкое и требует особой осторожности. Если Вы не сомневаетесь в своих силах, конечно же, делайте все самостоятельно

В противном случае изначально узнайте стоимость работы мастера, т.к. для этого придется отдать немалую сумму денег.

Собрав всю необходимую информацию о сложности и фронте работ, можно переходить к делу. О том, стоит ли полностью менять старую проводку на новую, подробно рассказывается в видео:

Плюсы и минусы полной замены электропроводки

Электропроводка скрытого типа

Электропроводка при скрытом типе прокладывается в штробы. Штробы – это специально подготовленные каналы в полости стен. Процесс штробления стен считается трудоемким и пыльным, для его проведения требуется штроборез или перфоратор с алмазной коронкой. Иногда проводку кабелей проводят по полу, но для этого требуется убрать старое покрытие пола.

Глубина каналов определяется слоем штукатурки, необходимо учитывать, что слой штукатурки должен быть примерно 10 миллиметров. Отверстия для распределительной коробки и розеток вырезаются специальной коронкой. В случае, если есть возможность укладки проводов в пустотах перекрытий бетонных плит, можно обойтись без штробления.

Укладку проводов определенного сечения проводят по предварительно подготовленной схеме. Для удобства кабельные провода разрезают на удобные отрезки и прокладывают.

В коробках, распределяющих электричество, проводят соединение проводов при помощи СИЗ. Затем проводят монтаж розеток и выключателей.

Следующим этапом является проведение тестирования всей системы. В случае полноценного функционирования всех ответвлений следует вызвать электрика для подключения системы от силового щита. После подтверждения работоспособности электропроводки стены заделывают штукатуркой и занимаются внешней отделкой интерьера квартиры.

Инструменты

Перед тем, как поменять проводку в квартире, надо будет запастись не только материалами, но и достаточно большим количеством инструмента. Если у вас нет всех нужных приспособлений, то может быть имеет смысл всё-таки обратиться к профессионалам. Ознакомьтесь со списком всего, что вам понадобится для монтажа новой разводки, а потом уже принимайте для себя решение.

Идеальный вариант – взять электроинструмент на прокат.

Перфоратор и к нему набор свёрл по бетону (а также бетонный бур, корончатое сверло и долото). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
Уровень, отвес и шнур для разметки прокладывания проводов.
Болгарка (и к ней круг по камню) или штроборез для проделывания в стенах борозд под провода.
Шпатель и гипс (или алебастр) для замазки штроб после того, как в них будут уложены провода.
Монтажный нож или специальное устройство для снятия изоляционного слоя на проводах (стриппер).
Пассатижи, набор плоских и крестообразных отвёрток, бокорезы.
Паяльник с припоем и канифолью для соединения проводов.
Индикаторная отвёртка для определения фазы и ноля.
Длинная переноска. Во время ремонтных работ для запитки электроинструмента вы будете пользоваться времянкой, и её длины должны хватать до самых отдалённых комнат и углов.

Признаки разрушения

Признаки разрушения электропроводки

Электроприборы Электропроводка начинает разрушаться со временем. Однако она может перегореть и намного раньше. Причиной тому сегодня становятся различные электроприборы, которые требуют много энергии. Особо «прожорливый» агрегат — обогреватель. Такие устройства могут потреблять в 7 раз больше энергии, чем телевизор.

Если в сеть одновременно включить компьютер, холодильник, обогреватель, а также бытовые приборы вроде микроволновой печи, то в скором времени либо вырубится электричество, либо начнутся необратимые процессы в проводке.

Есть несколько признаков, которые сигнализируют о том, что пора начинать капитальную замену:

при включении приборов розетки искрят;
чувствуется отчетливый запах паленого;
проводка легко обламывается, подобно засохшему прутику;
в некоторых розетках уже нет питания;
через стены происходит утечка тока.

Уже первые три признака говорят о том, что медлить больше не стоит.

Предпосылки замены

Эксплуатационный период электропроводки составляет 20-25 лет. Большинство квартир возведены еще в советское время. По этой причине наступила пора заняться заменой проводки в хрущевке. Тем более что старый кабель не был рассчитан на нагрузку от одновременного включения множества современных приборов (микроволновой печи, стиральной машины, бойлера, компьютера, посудомоечной машины, холодильника, кондиционера).

Существует ряд признаков, которые свидетельствуют о необходимости замены электрических проводов:

«искрящиеся» розетки;
появление запаха гари;
проводка слишком легко обламывается (подобно сухому деревянному пруту);
перебои с питанием отдельной розетки или выключателя;
наличие утечки тока сквозь стену.

Основные причины вышеперечисленных явлений:

отсутствие заземления и устройств, предназначенных для защитного отключения;
наличие алюминиевых проводов, имеющих одинарную изоляцию;
старая разводка кабелей способом разветвления;
недостаточное количество розеток (особенно это актуально для кухни).

Замена электропроводки в квартире своими руками состоит из таких последовательных действий:

составление плана прокладки кабеля;
выбор подходящих проводов и автоматов;
утверждение схемы разводки в службе энергосбыта;
покупка кабеля и электрической фурнитуры;
приготовление всех инструментов;
демонтаж старой электропроводки;
штробление стен (при необходимости);
укладка нового кабеля;
монтаж выключателей, розеток, УЗО;
подсоединение кабеля к электрическим приборам.

Требования для правильного проведения электропроводки

Замена электропроводки в квартире включает следующие требования:

расположение счетчиков, розеток и выключателей должно быть в легкой доступности примерно на высоте 75-150 сантиметров от пола, высота варьируется в зависимости от того, кто чаще пользуется данным устройством: дети или взрослые;
розетки размещают на расстоянии от 60 до 90 сантиметров от пола;
розетки и выключатели должны находиться от газовых и водопроводных труб на удалении 50 сантиметров;
для правильного расчета количества розеток необходимо учитывать, что на 6 квадратных метров нужна 1 розетка;
на кухне розетки высчитываются относительно установленных приборов и их мощности;
в ванной комнате и туалете розетки устанавливать запрещается, в этих случаях рекомендуется монтаж разделительного трансформатора вне зоны;
провода следует располагать горизонтально или вертикально полу. При горизонтальном размещении расстояние между проводами не должно быть меньше 10 сантиметров, нельзя допускать перекручивания проводов. Вертикальное размещение проводов предусматривает обеспечение промежутков от оконных и дверных проемов не менее 10 сантиметров;
кабельные провода располагаются на расстоянии 40 сантиметров от газовой трубы;
соединение алюминиевого и медного проводов запрещено.

Разводку проводов необходимо выполнять в специальных коробах, а оголенные концы следует изолировать с помощью изолирующих материалов.

Кому нужно менять

В домах и старых квартирах, построенных более 20 лет назад, где до сих пор сохранилась проводка старого образца, устаревшая морально и физически, необходимо произвести замену электропроводки. В прошлом веке для организации внутренних электрических сетей использовались алюминиевые провода.

Алюминий сильно подвержен коррозии, помимо этого в процессе эксплуатации структура металла подвергается необратимым изменениям, сеть становится очень хрупкой. Износ изоляции увеличивает риск возгораний по причине короткого замыкания.

Среди типичных проблем старой проводки следует упомянуть:

Глухозаземленные нейтрали вместо принятого ныне защитного заземления;
Разводка методом разветвления;
Отсутствие автоматических устройств защитного отключения;
Слишком малое количество розеток.

Кроме этого нагрузка на внутренние электросети в течение 15-20 последних лет выросла в разы по сравнению с проектными величинами. В сочетании с техническим несовершенством старых сетей это представляет серьезную угрозу аварии с возможным пожаром.

Если:

дом построен более 20 лет назад,
в квартире искрят розетки,
розетки выходят из строя,
при включении электроприборов ощущается запах паленой изоляции,
провода легко ломаются,
через стены происходит утечки тока,

то проводку нужно срочно менять. И чем больше признаков износа, тем меньше у вас времени на размышления.

Частичная замена проводки не рекомендуется, так как этим можно только усугубить имеющиеся проблемы. Единственный случай, когда допускается частичная замена – устранение обрыва.

Как произвести грамотную замену старой эл проводки в квартире своими руками, смотрите далее в видео-обзоре:

Подготовка

Чертеж электросистемы дома

Первый этап замены проводки — это констатация факта, что производить ее придется по всей квартире, а не частично. Потому что частичной заменой проблему можно только усугубить.
Мастеру надо подготовить подробный чертеж, на котором будут расположены все детали электросистемы дома.
Когда план готов, надо приобрести необходимые материалы. Потребуются коробки, выключатели и розетки. Все элементы системы должны быть новыми.
Необходимые инструменты Из инструментов потребуются:

болгарка;
перфоратор;
отвертки;
паяльник;
плоскогубцы;
клеммники;
нож;
шпатель;
уровень;
фазоуказатель.

Надо, кроме того, взять некоторые расходные материалы. Например, потребуется тряпичная изолента.

Подготовительный этап

После получения разрешительных документов приобретаются материалы и заготавливаются инструменты. Качественно поменять проводку в квартире нам поможет наличие:

кабеля;
розеток;
выключателей;
автоматов;
распределительных коробок;
клеммников;
подрозетников;
гофрированных трубок;
изоленты;
термопроводящей пасты;
алебастра;
перфоратора с насадками;
болгарки;
отверток;
плоскогубцев;
бокорезов;
паяльника;
канцелярского ножа;
индикатора-фазоуказателя;
шпателя;
уровня;
отбивочного шнура;
молотка;
зубила.

Распределительные коробки бывают прямоугольными, квадратными и круглыми. Выбор конкретного изделия зависит от количества проходящих проводов и их сечения. Розетки приобретаются в зависимости от нагрузки. Желательно, чтобы все розетки были с заземлением. Что касается выключателей, то на их выбор оказывает влияние дизайн квартиры.

Для работы болгарки и перфоратора необходимо электричество. По этой причине понадобятся удлинитель и розетка на деревянной платформе.

Схема

Начальный этап разработки схемы обуславливается выбором способа прокладки проводки.

Различают два вида:

открытый способ;
скрытая проводка;
комбинированная прокладка проводов.

После определения типа прокладки готовят чертеж квартиры с отметкой мест расположения бытовой техники, розеток, светильников и выключателей. Для жилых комнат розетки размечают с расчетом 1 штука на шесть квадратных метров, а на кухне количество увеличивается в 3 раза, так как здесь располагаются холодильник и много другой необходимой и мощной электрической техники. Для электрической плиты следует установить розетку с сечением кабеля 4 кв. мм.

Для грамотного расчета количества розеток и выключателей нужно точно определить общую мощность электрических приборов. В случаях наличия приборов с большой мощностью потребления электроэнергии рекомендуется подводить отдельные линии с автоматическими выключателями. После размещения розеток и выключателей на схеме нужно определить места расположения распределительных коробок таким образом, чтобы они были в легкой досягаемости для человека.

Следующим этапом является распределение потребителей электричества по группам. Часто распределение происходит по следующему принципу:

розетки;
освещение;
кухонное электроснабжение;
группа мощных электрических приборов – электрическая плита, кондиционер;
группа опасных электроприборов – ванная комната, стиральная машинка.

При выделении групп планируют монтаж силовых кабелей. На схеме указываются маршрут проводов, тип сечения и материал.

После нанесения на чертеж мест установки розеток и выключателей необходимо проверить грамотность и достоверность данных.

При выборе скрытого способа проводки нужно подготовить стеновые поверхности и нанести маршрут прокладки с помощью маркера или карандаша.

Для работы по замене используются следующие инструменты:

угловая шлифовальная машинка;
ударная машина (перфоратор);
розетки, отвертки, пассатижи, плоскогубцы;
прибор для пайки;
крепежи (клеммники, скобы, зажимы);
монтажный нож;
шпатель;
нивелир.

Советы

Подсоединение проводов к щитку

Теперь, когда все готово, осталось понять, как заменить электропроводку.

Обесточивание квартиры Самый первый этап — обесточивание квартиры

Его надо проводить со всеми предосторожностями. После обесточивания следует удостовериться, что тока действительно больше нет.
Второй этап — подсоединение проводов к щитку

Как правило, самостоятельная замена электропроводки производится так же, как это делает профессиональная бригада — с коридора. Кабели прокладывают от основного щитка к другим помещениям. Его подсоединяют к розеткам и выключателям. Однако это может доставить определенные неудобства.

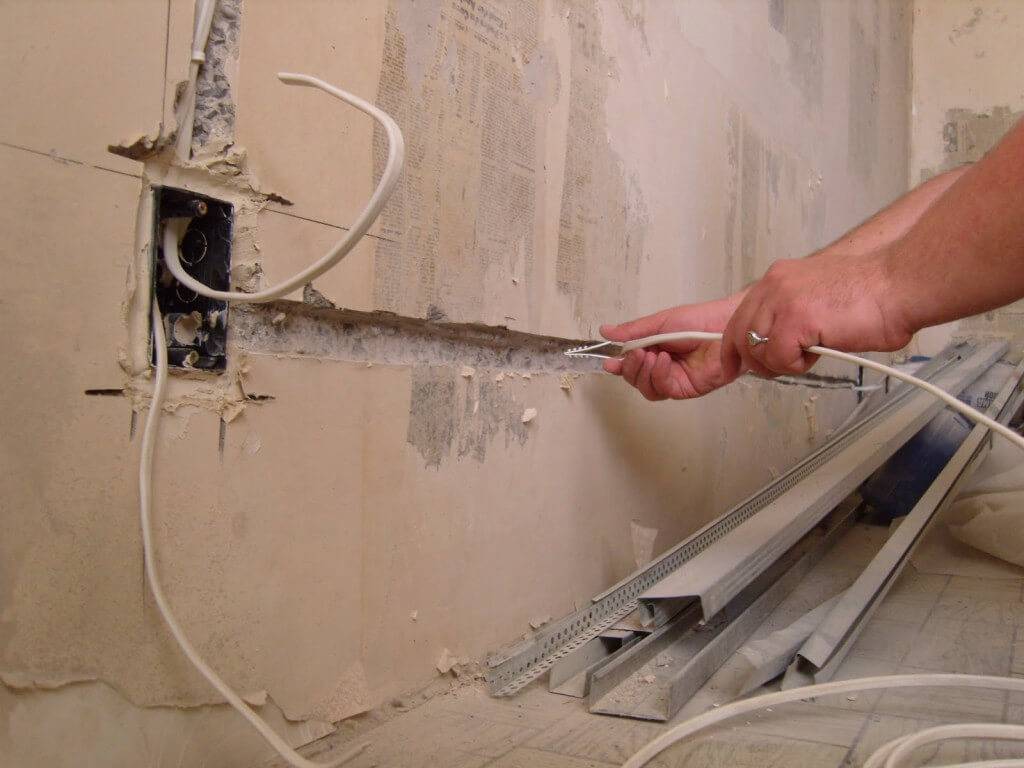

Штробы Есть немного другой вариант прокладки кабеля — от комнат к щитку. Для этого надо сначала заменить проводку в одной из комнат, подключив ее временно через клеммники к распределительной коробке. Постепенно надо полностью обновить все кабели в доме. Этот вариант лучше подходит в том случае, когда семье приходится жить в квартире во время ремонта.
После подключения провода надо спрятать. Их укладывают в старые штробы либо формируют новые каналы для этой цели. Борозды закрываются гипсом и шпатлевкой.
Выключатели и розетки монтируются на одном из последних этапов. К этому времени шпатлевка должна быть уже сухой.

На этом сама работа, по сути, заканчивается. Остается только декоративная отделка поверхности. Если речь идет о деревянном доме, то внутренняя прокладка кабеля тут практически невозможна. То есть, теоретически ее можно выполнить с помощью профессионалов. А вот самостоятельно за такую работу лучше не браться. В сооружениях из дерева кабели проводятся внешним способом с использованием различных рукавов.

Установка распределительного щитка

Для того чтобы грамотно провести замену электропроводки, нужно начать процесс с монтажа нового электрического щита. В новых квартирах современного типа для щитков предусмотрена ниша, оборудованная силовым кабелем. В хрущевках ниша не предусмотрена, поэтому электрощит устанавливают навесным способом в удобном месте. В квартиры советских времен провод проводится путем просверливания отверстия и его протягивания на территорию помещения.

Схема расположения фаз в комнатном электрощитке выглядит следующим образом: в верхней части — нулевые клеммы, посередине – автоматические выключатели, в нижней части – земля. При подведении подъездного кабеля проводим подсоединение кабеля так: провод синего цвета к нулевой клемме, желтого цвета — к земле, а белого цвета — к верхнему контакту автоматического выключателя.

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

Признаки проблем в домашней сети

Специализированные фирмы часто мотивируют необходимость капитальных работ с электрикой тем, что старые алюминиевые провода не в состоянии нести большие нагрузки. Одним из аргументов в пользу этой версии становится резко выросшее число используемой бытовой техники. Однако, прежде чем решиться поменять в квартире проводку, нужно убедиться, что без этого действительно не обойтись.

Понять, что электрикой пора заняться всерьез, можно и без специальной диагностики. На проблемы в сети указывают такие их проявления:

Искрят розетки и выключатели, а их ремонт или замена, переподключение контактов не несут видимых изменений.
То и дело происходят короткие замыкания.
Перегорают лампочки — в сети возможны скачки напряжения.
«Выбивает» пробки или автоматы. Это значит, что линия не справляется с нагрузкой.
Бьет током. Особенно следует насторожиться, если это происходит в местах, где нет не только приборов, но нет на виду и самой линии. Тут следует заподозрить пробои в скрытой проводке.
Часто ломается бытовая техника, «горят» предохраняющие устройства.

Опасность того, что системы прошлого века не выдержат возросших требований, действительно есть. Но проблемы возникают и с новой проводкой, хотя бы по причине некачественного ее монтажа. На практике линии еще советского времени успешно соседствуют с более современными участками. Поэтому совсем необязательно (хотя и желательно) менять сразу все.

Монтаж новой проводки

Сразу стоит сказать, что не рекомендуется менять проводку частично. Если уж взялись ремонтировать заново, то делайте это везде. Единственный случай, когда допускается заменить только часть домашней электросети, если где-то произошёл обрыв провода и необходимо его устранить.

И теперь сам процесс монтажа новой разводки. Возможно, в какой-то из комнат путь пролегания провода от коробки до розеток и выключателей у вас останется прежним. Это хорошо, не нужно будет долбить новые штробы.

В случае, когда запланировали делать всё совсем по-другому, начинайте с отверстий под коммутационные аппараты и распределительные коробки, а уже между ними проделывайте штробы для укладки проводов.

Обратите внимание! Так как старую проводку вы уже демонтировали, а новую только прокладываете, то напряжения в квартире не будет совсем. Для подключения электроинструмента применяйте времянку, которую можно кинуть от вводного щитка, либо договоритесь с соседями для запитки от них через переноску

Нарежьте необходимые куски проводников и гофрированной трубы. Затяните провода в гофру и расположите в проделанных штробах. Не забудьте оставить с двух сторон кончики для соединения. В проделанные отверстия установите подрозетники, затяните в них провода и теперь можно зафиксировать их с помощью алебастрового раствора.

Штробы можно не замазывать сплошным слоем алебастра, достаточно прихватывать через каждые пол метра.

Подключите провода к розеткам и выключателям, установите коммутационные аппараты в подрозетнкии. Теперь произведите все нужные соединения в распределительных коробках.

Имейте в виду! Если вы захотите сделать освещение на балконе или лоджии, то тянуть туда целую ветвь не нужно, светильники подключаются через розетки соседних комнат.

Если есть сомнения между частичной и полной заменой электропроводки, то ответ можно найти на видео:

Как заменить старую проводку мы вам объяснили, особенных сложностей здесь нет. Те, кто хоть раз занимался электромонтажными работами и хорошо разбирается в электротехнике, справятся самостоятельно. Но иногда лучше не рисковать, и хотя бы консультироваться с профессионалами.

Мощность энергопотребления

Какой кабель выбрать

Замена электропроводки должна быть произведена так, чтобы не случалось сбоев и перенапряжения. Для этого надо, чтобы мощности хватало на каждый прибор.

Необходимое электрооборудование

Мощность зависит от сечения кабеля. Чтобы сделать правильный выбор, необходимо провести небольшой подсчет.

Надо сложить мощности всех приборов, которые будут включаться в сеть.
На каждый прибор следует накинуть дополнительно еще по 100 Вт.
Теперь полученное число нужно разделить на 220.

Если число, которое получилось в итоге, находится в пределах 12 — 15, то тогда хватит проводки сечением 1,5 мм2. Это самый распространенный показатель. Однако иногда результат получается выше.

Подключение второй линии
