Испытание электропроводки

Завершив монтаж схемы электропроводки, потребуется тщательное ее испытание на предмет качества работ и правильности общей схемы разводки. Это избавит от риска перегрева ее отдельных участков, чреватого возникновением пожара.

Основным инструментом здесь является простейший прибор для прозвонки электрических линий, а лучше всего – мультиметр.

Последовательность действий во время испытания включает в себя выполнение нескольких мероприятий.

1. Проверка на наличие коротких замыканий. Для этого с помощью прибора выясняется, не существует ли соприкосновения проводов фазы, нуля и заземления. Попутно можно выяснить и качество изоляции, для чего измерения потребуется выполнять с помощью мегаомметра.
2. Контролируется работа всех установленных выключателей.
3. Прозваниваются выводы светильников и розеток.

Для того же, чтобы избежать возможных мучений после монтажа электросети, желательно заранее прозвонить и сам электрический провод.

Вполне допустимо, что на каком-то участке произошло его механическое повреждение.Если оно останется незамеченным, то это чревато либо коротким замыканием, или отсутствием напряжения в той или иной линии электроснабжения.

Убедившись, что электрическая сеть построена правильным образом и полностью функционирует, можно приступать к ее эксплуатации.

Разработка схемы электроснабжения частного дома – это работа, требующая максимального внимания. Малейшая неточность или оставленный без внимания узел электросети могут привести либо к неработоспособности сети, либо к невозможности ее безопасной эксплуатации.

Однако при полном понимании ставящихся задач и знании базовых понятий электротехники, воплотить в жизнь можно практически любую схему электросети.

Помотрите видео о уже смонтированной схеме в частном доме и почерпните дополнительные знания о различных мелочах

Монтаж

Так как в частном доме обычно потребляется больше энергии, чем в квартире, то и сечение используемого провода должно быть больше. Обычно используют сечение 10 кв.мм.

Основная часть розеток используется для переносных электроприборов. Довольно часто их объединяют в группу (3-5 штук) с общим питанием. Для питания используется медный кабель ВВГнд 3*2,5.

Для защиты такой группы ставится автоматический выключатель, номинал 25 ампер. При использовании трехфазной сети надо учитывать распределение нагрузки между фазами.

Для группы освещения используется автоматический выключатель на 10 или меньше ампер (хотя можно использовать и более мощный аналог, в зависимости от интенсивности освещения).

Для стационарных приборов используется одиночная (для однофазной сети) или трехфазная розетка. Для электрической плиты розетка обычно запитывается четырехжильными ВВГнг (для трехфазной сети) и трехжильными для однофазной.

Для стиральной машины и теплого пола рекомендуется установить отдельную линию, оснащенную автоматическим выключателем. Электропитание прокладывается трехжильным проводом (это позволит обеспечить заземление).

Раньше для проводки использовался и алюминиевый, и медный провод. Сейчас используется только медная проводка. Если дома старый и вы меняете проводку, нельзя использовать одновременно алюминиевые и медные провода, так как происходит химическая реакция.

Медный провод обладает меньшим сопротивлением по сравнению с алюминиевым, кроме того, со временем на алюминии образуется оксидная пленка. Поскольку электрика в частном доме должна быть устроена максимально безопасно, на материалах не следует экономить. Покупайте электротехнику в специализированных магазинах, лучше всего в заводской упаковке (бухте), с заводской этикеткой.

При проведении монтажа лучше всего обратиться к сертифицированным специалистам. Так вы сможете быть уверены в безопасной эксплуатации проводки.

Интересный видео-ролик о том, как правильно сделать разводку электропроводки в частном деревянном доме своими руками:

Платные приложения с демоверсиями

Казалось бы, что специализированные программы это исключительно прерогатива крупных разработчиков, которые делают софт на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером считается программа AutoCAD, возможности которой позволяют не просто начертить схему электропроводки, но и работать над проектами, которые требуют участия сразу нескольких специалистов. Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу же будут доступны другим сотрудникам компании. Первоначальные версии программы позиционировались больше как простой «электронный кульман», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов различного профиля, в том числе и электриков.

Отечественным аналогом является NanoCAD – это тоже программа для рисования, которая, по отзывам пользователей, обладает не меньшим функционалом, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Даже в таком виде они позволяют нарисовать схему для монтажа одно или трехфазной электропроводки в квартире или для дома.

Графический редактор для составления схем проводки и рисования печатных плат Eagle – также существует в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическим режимах – причем полноценная однолинейная схема электропроводки не проблема даже для бесплатной версии. В отличие от предыдущих программ может использоваться на ПК с операционными системами семейства Linux (NanoCad написана исключительно для Windows, а AutoCAD может работать и из-под IOs или Android).

Эльф – целый программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика интересными будут такие ее возможности как создание чертежной документации, большой набор условных обозначений и возможность использовать свои, расчет прокладки труб в монолитных панельных конструкциях, определение длины проводов и многие другие. Среди главных преимуществ программы пользователи отмечают быстрое создание спецификаций и сравнительную легкость в освоении функционала.

Также можно воспользоваться онлайн сервисами, которые работают за определенную абонентскую плату, но гарантируют отличный результат работы и круглосуточную поддержку. Презентация одного из них, CAD5d – на следующем видео:

Монтаж УЗО

Монтаж дифференциального реле

Разводку электрической сети можно выполнить под старину: открытая проводка устанавливается на изоляторах из фарфора, между проводом и деревом остаётся зазор – провода не касаются стен и потолков. Это, пожалуй, единственный относительно безопасный и соответствующий нормам метод укладывания открытой проводки в сгораемых сооружениях.

Электрификацию частного дома нужно выполнять сразу, а не частями и осуществить до монтажа потолков, полов и дверей.

Работы по электрификации начинаются с подведения кабеля в дом от центральной линии электропередач или наружного распределительного щита, в соответствии со схемой выполняют разводку проводов по комнатам, монтируют внутренний щит для распределения, подготавливают отверстия под розетки и выключатели. После окончания отделочных работ устанавливают все приборы.

Ниже смотрите видео: проводка в загородном доме своими руками.

Где бы провода ни прокладывались, значение имеет окрас кабелей. Согласно пункту 2.1.31 правил устройства электроустановок, электрическая проводка должна давать возможность быстрого распознания проводников по цвету:

• голубой цвет – обозначает нулевой рабочий или средний проводник электрической сети;
• зелено-жёлтый цвет – обозначает нулевой защитный или защитный проводник;
• зелено-жёлтый цвет по всей длине с голубыми пометками на краях линии, которые наносят при установке – обозначает соединённый нулевой рабочий и нулевой защитный проводник;
• чёрный, коричневый, красный, фиолетовый, серый, розовый, белый, оранжевый, бирюзовый окрас – обозначает фазный проводник.

На видео можно увидеть разделение цветов.

Проложить проводку в доме или квартире мастеру со стажем достаточно легко. Но для тех, кто в электрике не разбирается, нужно воспользоваться помощью специалиста. Безусловно, придётся потратиться, но так можно избежать ошибок, которые могут привести к возгоранию.

Метраж кабеля и выбор автоматики

После распределения приборов по группам потребления и определения их местонахождения, необходимо измерить расстояния от них до распределительных коробок и электрощита. Составление плана квартиры в масштабе поможет правильно распределить устройства и определить метраж проводов. Программа EPlan подойдет для этого.

Затем вычисляется потребность кабелей и проводов с учетом монтажного запаса. Зная максимальные токи, проходящие в каждой группе электропроводки можно определить необходимый автомат защиты от короткого замыкания и устройство защитного отключения (УЗО) от токов утечки.

Токи утечки приборов можно узнать из паспортных данных. Если это невозможно, то надо 0,4 мА умножить на нагрузочный ток прибора – получается ток утечки.

Дополнительно нужно прибавить 0,01 мА на каждый метр фазового провода от автомата до прибора и получим общий ток утечки линии. На основании этих данных выбирается УЗО, при этом необходимо учесть, что номинальный ток УЗО должен быть на 20-30 % больше, чем у автомата защиты на этой же линии.

Все автоматы устанавливаются в электрическом щите и на схеме, приклеенной к дверце щитка, обозначаются в соответствии с защищаемой группой.

В чём необходимость схемы?

Схема электропроводки в частном доме представляет собой чертёж, на который наносятся все основные узлы электроснабжения:

• Вводная линия, которая выполняется отводком от магистральной линии электропередачи до самого дома.
• Место установки распределительного щитка.
• Защитные устройства и счётчик электрической энергии.
• Места установки распределительных коробок, выключателей и розеток в комнатах и помещениях.
• Пути разводки электропроводки от распределительных коробок до коммутационных аппаратов.
• Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени как делать электропроводку в доме, желательно уже чётко определиться, где будет расположена основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с техникой, а не протягивать потом через всю комнату переноски.

Если ваше строение относится к типовому, которое возводилось строительной компанией (так сейчас строят целые коттеджные посёлки), то вам должны быть предоставлены проект здания и схема разводки. В случае, когда строительство выполняется самостоятельно, для каждого дома разрабатывают свою персональную схему. Но в обоих вариантах основные назначения схемы одни и те же:

Подготовка к разработке электрической схемы

Что необходимо для разработки электрической схемы:

• линейка, хорошо, если у вас будет еще и трафарет для зарисовки различных фигур,
• фломастеры разных цветов или ручки с разноцветной пастой,
• кроме того, понадобятся листы бумаги для чертежей и эскизов.

Эту же задачу можно выполнить быстрее с помощью компьютера, если вы можете работать в Автокаде или другой программе, где можно рисовать и чертить.

У вас есть план вашего дома, начнем с того, что мы начертим в масштабе упрощенный план. На рис. 1 пример упрощенного плана, у вас будет, естественно, другой.

Рис. 1 Упрощенный план дома:

Вы начертили свой план, в котором, как и на рис. 1 ничего внутри помещений еще нет, но скоро будет. Размеры на плане в метрах. Вот этот «пустой» план надо скопировать на ксероксе или распечатать на компьютере в 4 — 5 экземплярах, если вы будете рисовать остальное вручную.

На одном из экземпляров плана можно обозначить, где и какое помещение находится в вашем доме. (См. рис. 2)

Рис. 2 План расположения помещений:

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь. В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно. Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

Точно таким же способом обозначаете середины всех комнат.

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей. Кстати, посмотрите, как самостоятельно установить межкомнатную дверь, полезная статья. Здесь же нужно понять в какую сторону дверь будет открываться, т.е. вовнутрь или наружу, а также вправо или влево. Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить. Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты. Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Важность правильных расчетов

Сейчас в интернете можно найти много информации по данной теме. Но если нет элементарных знаний в области электрики и хотя бы минимального опыта монтажа электропроводки, работу стоит доверить специалисту.

Помимо основных понятий об электромонтаже, важно знать сечения провода, общую длину всей проводки, глубину проведения провода, основные принципы изоляции и соединения электропроводов

После выхода программ, которые помогают делать все расчеты и планы электропроводки, электрикам стало намного легче осуществлять проектирование электропроводки в квартире и в любых других помещениях, а также делать все необходимые расчеты для положения проводки.

Раньше, когда не было таких программ, электрику приходилось самостоятельно проводить все расчеты и чертить планы и схемы на бумаге. С приходом в нашу повседневную жизнь компьютеров и новых программных разработок, расчёт электропроводки для своей квартиры или частного дома сможет сделать практически любой человек.

Не стоит забывать о том, что электропроводка — очень капризная система, которая при неправильной установке может вызвать замыкание в сети, и пожар. А при ошибочном проектировании и вообще не будет работать. Не включатся лампочки, телевизор, не сможет нагреваться электроплите, котел.

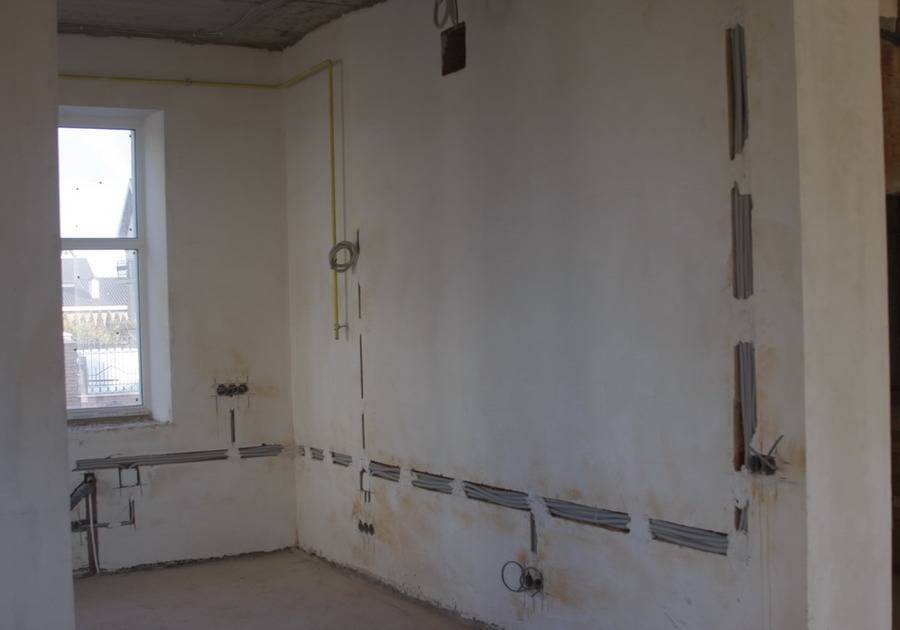

Как сделать разводку проводов своими руками

Для прокладки электропроводов в квартире нужно чётко следовать подготовленной схеме. При этом существует определённая последовательность проведения подобных работ своими руками.

1. В новых панельных многоэтажках строителями проделываются особые каналы, в которые в дальнейшем укладывают провода. Но, если штробирование не было выполнено, то придётся сделать всё своими руками с помощью перфоратора.
2. На стенах под штробы наносится разметка, чтобы к розеткам провод подходил в горизонтальном положении на одном уровне.
3. Штробы, подходящие к выключателям, идут вертикально от места установки прибора к потолку, не доходя до последнего на 150 мм. Затем провода укладываются в горизонтальную канавку, проложенную к электрическому щитку. Глубина штроб должна варьироваться от 15 до 20 мм.
4. В месте установки розетки устанавливается подрозетник.
5. Провода закрепляются в штробах с помощью алебастра или пластиковых хомутов.

Для правильного соединения проводов использует три различных метода – с помощью клемм, пайкой или скрутками, что можно просмотреть на видео. Первые два считаются наиболее эффективными в применении, поскольку считаются самыми надёжными и обладают высокой степенью безопасности, хотя их сложнее сделать своими руками.

Прокладка в полу и по потолку

Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.

Правила прокладки электропроводки в частном доме

Для прокладки электропроводки в частном доме применяется трехпроводная схема с защитным проводником желто-зеленого цвета. Использование заземления обязательно для обеспечения защиты от поражения током, попавшего на корпус бытовых приборов.

Заземление должно быть выполнено согласно требованию ГОСТ. Как правильно сделать заземление можно посмотреть здесь.

Для разводки электропроводки в частном доме можно применять два способа прокладки кабеля:

1. Открытая (по поверхности стен и потолков);
2. Скрытая (под скрывающим слоем стяжки, штукатурки или внутри конструкций).

Открытая электропроводка в доме

Открытая прокладка кабеля является универсальной и может применяться без ограничений в любых типах частных домов. Она может быть применена в деревянных, кирпичных, каркасно-щитовых домах.

Кабельные линии, проложенные в кабель-каналах, гофре или трубах также относится к открытой прокладке.

Для деревянных домов открытая прокладка кабеля является основной.

Открытая прокладка кабеля должна выполнятся на высоте не менее двух метров от пола, за исключения спусков к выключателям и розеткам. Один из вариантов прокладки открытой проводки под старину здесь.

Следует различать кабель от провода. Согласно требованиям ГОСТ: провода допускается прокладывать только в трубах, коробах и на изоляторах. Кабель можно прокладывать открыто. Различие между кабелем и проводом в наличии защитной оболочки. На практике провод или кабель можно отличить по маркировке на этикетке.

Скрытая электропроводка в доме

Скрытая, стационарная электропроводка в доме может быть выполнена только кабелем с маркировкой ВВГнг или NYM с моно жилой. Использование кабелей с многожильным проводником нежелательна в силу того, что срок службы его минимум в три раза меньше. Такой кабель используется для нестационарного подключения потребителей. Прокладка скрытой проводки возможна как в цементно-песчаной стяжке, под слоем штукатурки в штробах без применения дополнительной защиты.

Стоит ли использовать гофру для кабеля?

Дополнительная защита для кабелей не регламентирована к применению. Гофрированный шланг из ПВХ (гофра) нужна: 1. — для крепежа кабеля по потолку в клипсах; 2. — для дополнительной изоляции кабеля от агрессивной среды цементно-песчаной смеси в стяжке и дополнительной защиты от внешнего воздействия.

Крепление кабеля в гофре по потолку

До и в процессе заливки стяжки кабель, лежащий на полу, будет подвержен внешнему воздействию, рабочие или вы сами будете ходить по нему, ставить вёдра и т.д. Так при прохождении кабелей через деформационные швы в стяжке кабель будет подвержен некой деформации. Для его защиты желательно использовать гофру. Гофрированный шланг также необходим при прохождении через перекрытие и стены.

Применение гофры в штробах наоборот нежелательна: 1. — требуются более широкие штробы. 2. — при укладке двух и более кабелей в гофре рядом возможно растрескивание штукатурки.

Все скрытые прокладки кабеля должны проходить вертикально или горизонтально относительно точек потребителей.

Как сделать разводку электропроводки в доме правильно?

Как бы это банально ни звучало, но для начала разводки электропроводки необходимо определиться с расстановкой мебели. Особенную роль здесь играет кухня с её множеством потребителей. И здесь действительно стоит все окончательно определить.

Когда все шкафы, диваны, кресла… «установлены» по местам и их перестановка в дальнейшем минимальна следует начинать размечать будущие электроточки.

Высота монтажа розеток и выключателей

Вот несколько советов по разметке розеток и выключателей:

Для выключателей необходимо выбрать высоту монтажа 800-900 мм (выбирается по свободно опущенной руке пользователя) от уровня чистого пола (и далее по тексту).

Раньше во времена СССР высоту выключателей делали 150-170 см обосновывая это тем, что дети будут баловаться. Всего лишь три пять раз за свою жизнь ребенок это сделает, а потом им это станет обыденным и надоест. А вот включать со стула выключатель на высоте 170 см они будут лет до 10 или даже больше (спасибо тем родителям, которые заботятся о функциональности).

Высота розеток принимается 300 мм, однако это не жесткие требования, а некое негласное правило.

В моей истории была заказчица, которая сказала: «мне через пять лет на пенсию и наклоняться выключать утюг и пылесос на этой высоте приезжайте вы ко мне». И мы сделали ей розетки на той же высоте, что и выключатели. Хорошее решение, которое можно взять на заметку и выглядит тоже неплохо.

Высота розеток для подвесного телевизора необходима 1200-1400 мм тогда при его монтаже на стену они будут за ним.

Для розеток над рабочей зоной кухни (над столешницей) необходимо 1050-1150 мм.

Для посудомоечной машинки лучшим решением поместить розетки под раковину, которая всегда находится по соседству. Высота 300 мм.

Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.

Под варочную поверхность устанавливать розетку не стоит вообще. Просто оставляется вывод кабеля с запасом по длине и в последствии подключается без вилки напрямую.

Если ввод в дом однофазный, то для варочной поверхности из четырех конфорок следует проложить кабель 3*6 мм2, при трехфазном вводе необходим кабель 5*2,5 мм2. Высота также 750 мм.

Высота розетки под вытяжку 2100 мм и делается отступ от оси варочной поверхности на 40 мм вправо или влево и тогда она точно будет за коробом и не будет мешать воздуховоду.

Расчет сечения провода

Проектирование проводки в любой квартире невозможно без расчета сечения провода. От него зависит стабильная работа всех элементов цепи. Сечение провода определяют с учетом нагрузки на электропроводку, которую будут оказывать имеющиеся в доме электроприборы.

Любителям делать все в своем доме своими руками, следует помнить, что неправильный расчет этого параметра может привести к пожару. Провод с заниженной площадью сечения будет перегреваться, и в результате может возникнуть замыкание. Завышенная площадь приведет к неоправданным расходам.

Еще один важный момент – сечение вводного кабеля, который идет от счетчика в дом. Его невозможно рассчитать стандартным методом. Для его расчета необходимо учесть следующие показатели:

1. электрические характеристики оборудования, которое будет эксплуатироваться в доме;
2. метод проведения данного кабеля (открытый или закрытый);
3. длину всей электропроводки;
4. вид изоляции и используемый материал;
5. количество жил в самом вводном кабеле.

Чтобы не делать расчеты самому, не заниматься проектированием, не чертить схемы и списки бумаге, можно облегчить задачу, внести данные в программу «Электрик» и она выдаст вам точный и быстрый результат.

Открываем необходимый раздел в программе и в диалоговом окне вносим все характеристики. Не пугайтесь, на первый взгляд программа кажется сложной и запутанной. Но потраченное время стоит того.

Вносим в раздел вид тока, пишем стандартный 220 В. Далее отмечаем все нужные параметры, материал – медь, вид прокладки провода. Потом заполняем поля необходимых коэффициентов, длину провода и мощность, которая требуется для помещения.

После заполнения строк нажимаем «Расчёт по I/P». Программа сама вычислит и выдаст результат необходимого сечения. Таким же образом можно сделать расчет необходимого количества осветительных приборов для всего помещения.

Итог всего вышеизложенного

Монтаж электропроводки в доме осуществляется на длительный срок и поэтому схемы и все проекты, созданные в программе «Электрик», нужно сохранить у себя на компьютере. В случае выхода из строя сети или ее отдельного звена, всегда можно посмотреть на проект электропроводки и сразу определить, где положен провод, чтобы начать ремонт.

Необходимо у себя иметь амперметр, вольтметр, индикаторную отвертку, чтобы была возможность обнаружить обрыв электропровода в случае короткого замыкания.

Не стоит забывать, что подключение на частный дом от основной линии электропередач осуществляет только специальная бригада из Энергонадзора. Также счетчик на потребление электроэнергии устанавливают работники Энергонадзора.

Еще немаловажный момент: если не хватает знаний и умения в сфере электрики, лучше не пожалеть денег и вызвать квалифицированного электрика. Это будет стоить немалых средств, но спасет всю семью и соседей от возможных возгораний и пожаров в жилых помещениях.
