ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО РАСЦЕПИТЕЛЯ И ТОКОВОЙ ОТСЕЧКИ

1.Выбрать предел измерения и ввести значение тока через ав­томат на 20-30% больше ожидаемого тока отсечки.

2.Ввести длительность проверочного импульса тока (типичное значение — 0,02 с).

З.Ввести шаг угла открытия тиристоров (типичное значение 2 %).

4. Нажать кнопку «Пуск».

Периодически в течение 0,5 с на индикаторе будет высвечи­ваться измеренное на заданную длительность значение тока, сопро­вождаемое включением светодиодов «Ток», «Результат», пока оно не достигнет заданного значения тока.

В случае отключения автомата на индикаторе останется время отключения, а измеренное значение тока можно посмотреть, нажав кнопку «Ток» в режиме «Результат».

Можно установить ручной режим проверки.

1.Ввести длительность протекания тока.

2.Ввести желаемый угол открытия тока.

3.Выбрать ожидаемый предел измерения тока.

4. Нажать кнопку «Пуск».

На индикаторе будет работать секундомер до истечения за­данного времени или до отключения автомата.

Измеренное значение тока можно посмотреть, нажав кнопку «Ток» в режиме «Результат»

Если предел измерения выбран неправильно, то при перегрузке входных цепей устройства индикатор будет мигать, высвечивая не­корректно измеренное значение тока, требуя перевода на более гру­бый предел. Можно установить непрерывный режим работы.

1.Ввести желаемый угол открытия тиристоров.

2.Нажать кнопку «Пуск».

На индикаторе будут высвечиваться минуты, секунды до оста­новки по кнопке «Стоп» или при срабатывании подключенного авто­мата.

Предел автоматически установится на 2500 А. Для работы с внешним трансформатором тока:

1.Подключить вторичную обмотку трансформатора тока к клеммам «12=5 А» устройства.

2. Выбрать предел «ТТ, кА».

3.Ввести значение первичного тока применяемого ТТ. При этом все дальнейшие показания тока будут пересчитаны и отображаться на индикаторе в кА.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

1.При работе с устройством «Сатурн-М», «Сатурн-MI» необхо­димо строго соблюдать общие требования техники безопасности, распространяющиеся на устройства релейной защиты и автоматики энергосистем.

2.К эксплуатации допускаются лица, изучившие настоящую ме­тодику, инструкцию по эксплуатации и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок электрических станций и подстанций.

3.Подключение входных клемм устройства к токоведущим це­пям должно производиться после проверки отсутствия напряжения.

4.При проверке автоматических выключателей непосредствен­но от сети 380 В подключение входных клемм должно производиться через автоматический выключатель с уставками большими, чем у проверяемого.

5.Рекомендуется входное напряжение подавать после включе­ния питания устройства, а снимать -до его выключения.

б.Соединительные провода надо сначала подключать к уст­ройству, а затем уже к токоведущим цепям.

7.На все время измерения входные клеммы устройства должны быть закрыты изоляционной крышкой.

8.Перед работой с устройством клемму «Корпус» устройства «Сатурн-М» необходимо соединить с контуром заземления.

9.При работе необходимо следить за допустимой длитель­ностью протекания тока через тиристоры для предотвращения пробоя тиристоров:

З. Определение погрешности измерения

Абсолютная погрешность измерения времени отключения ап­парата защиты определяется выражением:

Dt, с = 0,01 Т_изм + 0,01,

где Т_изм — измеренное значение времени отключения.

Относительная погрешность измерения эффективного значе­ния тока 8 %.

4. Безопасные приемы работы.

К работе с устройством «Сатурн-М» по проверке автоматиче­ских выключателей допускаются лица электротехнического персона­ла, не моложе 18лет, обученные и аттестованные по знаниям ПТБ, методик измерений, обеспеченные спецодеждой, инструмен­том, индивидуальными средствами защиты.

Измерения производятся по распоряжению (заданию) группой из 2-х специалистов с квалификационной группой III.

Щуп измерительного прибора должен быть оборудован изоли­рующей ручкой. Изоляция проводов прибора должна быть не менее 1 Мом. Молоток, кувалда должны быть надежно закреплены на руч­ках, осмотрены перед применением.

При наличии напряжения на электроустановке согласно ПТБ должны выполняться организационные и технические мероприятия.

Запрещается выполнять работы в дождь и при повышенной влажности.

На выполненные измерения составляется протокол. Лица, допустившие

нарушения ПТБ или ПТЭЭП, а также допус­тившие искажения достоверности

и точности измерений, несут от­ветственность в соответствии с

законодательством и Положением о передвижной электролаборатории.

Автоматические выключатели

28.01.2011 | Михайлов Сергеей

Вопрос: В каком температурном диапазоне допускается эксплуатировать автоматические выключатели с электронным расцепителем?

Ответ: Автоматические выключатели с электронным расцепителем в режиме эксплуатации ничем не отличаются от «классических». Температурные критерии эксплуатации автомата с электронным расцепителем полностью соответствуют «классическим» с электромеханической защитой.

11.12.2010 | Ахмедов Руслан

Вопрос: Отличается ли мощность рассеивания автоматических выключателей с электронным расцепителем от термомагнитных?

Ответ: Да. Она ощутимо уменьшилась. В расчетах теплового режима установки допускается уменьшить мощность рассеивания на 30% относительно параметров «классического» с термомагнитной защитой. Это связано с изменением устройства прибора. Из конструкции ушли такие потребители, как биметаллические пластины со своими нагревателями. Уменьшилось количество контактных соединений.

02.08.2010 | Пряхин Руслан

Вопрос: В каких случаях оправдано применение того или иного класса приборов, а так же их совместная эксплуатация?

Ответ: Сегодня электронным расцепителем в своем составе обладают автоматические выключатели на токи от 800А и выше. Это обусловлено конструктивной сложностью реализации защиты на таких уровнях коммутируемой мощности. Поэтому их оснащают возможностью настройки контроля токов в широком диапазоне значений. Исходя из этого имеет смысл использовать их как устройства «главного ввода» или на участках цепей, где прогнозируется возникновение пусковых токов при пуске электромоторов в тяжелом режиме работы

«Классические» приборы имеет смысл ставить на линиях следующего уровня распределения электроэнергии, где уже важно отслеживать меньшие значения токов, но в более протяженном времени

10.04.2010 | Лысых Евгений

Вопрос: Чем отличаются автоматические выключатели на базе электронного расцепителя от электромеханических?

Ответ: По сути это разные приборы, дополняющие друг друга и выполняющие разные функции. При условии совместного использования этих аппаратов достаточно легко решать вопросы селективности, которые становятся все более актуальными в современном проектировании защиты электроустановок. Собственно различия вытекают из принципа устройства автоматов. Автоматические выключатели на базе электронного расцепителя работают в значительно более широком диапазоне токов, диапазон настроек по защите от сверхтоков – 0,4-1,0хIn, кривая тепловой защиты может быть выбрана из нескольких вариантов, настраивается индикация уровня текущего значения тока, а в некоторых моделях – и продолжительность «событий». Эти автоматы обладают лучшими сервисными функциями, характеристики элементов, ответственных за срабатывание, практически не подвержены влиянию внешних факторов, а зависят только от характеристик измерительных элементов. А для автоматических выключателей с «классическим» устройством характерно пропускание коротких высокоамперных импульсов. Из-за этого у них нет проблем с «ложным срабатыванием» на высокочастотной нагрузке с длинной питающей линией, они устойчивы к электромагнитным помехам, работают в своей зоне настройки, их номенклатурный ряд гораздо шире, чем у автоматов с электронным расцепителем, и они более надежно отслеживают именно интегральную составляющую.

05.09.2009 | Двинский Генадий

Вопрос: Какую информацию несет индикация электронного расцепителя?

Ответ: На индикаторе уровня отражается фактическое мгновенное значение тока, масштабированное в соответствии с настройками расцепителя. Индикатор «ВКЛ» означает наличие тока по одному из полюсов или по всем полюсам, на уровне 0,5xIn, где In – ток согласно уставки. Индикатор «ТРЕВОГА» сообщает о превышении значения мгновенного тока над In. Т.е. если происходит кратковременное «промигивание» на индикаторе до некоторого уровня – это информация для обслуживающего персонала о фактическом мгновенном уровне тока в цепи в пересчете с учетом уставки масштабирования.

Результаты проверки автоматических выключателей

Результаты проведения испытательных работ заносятся в специальный протокол. В документе фиксируется срабатывание или несрабатывание автомата, время срабатывания и ток в момент срабатывания.

Выключатель должен быть исключен из сети и заменен аналогичным в следующих случаях:

• при токе несрабатывания происходит расцепление;
• при токе срабатывания расцепление не происходит;
• автомат срабатывает, но этот момент не вписывает в допустимый интервал времени срабатывания.

Если в ходе испытаний был выявлен хотя бы один выключатель, который подлежит замене, то по требованиям ПУЭ необходимо дополнительно проверить такое же количество приборов, которое было отправлено на первичную проверку.

Чаще всего выявление неисправных выключателей происходит при эксплуатационных испытаниях. Если проверка осуществляется в рамках передачи объекта в эксплуатацию, то вероятность обнаружения неисправности значительно ниже. Использование надежного оборудования и строгое соблюдение регламента испытаний позволяет нам выявить дефектные выключатели с высокой точностью. Это позволяет максимально защитить электросеть, объект и людей, которые проживают на нем, работают или посещают его. И хотя замена выключателя может быть достаточно затратной, повышение безопасности этого стоит.

Случается, что из-за короткого замыкания происходит поломка другого оборудования сети: вентиляционного или промышленного. В результате затраты становятся еще больше, поэтому вклад средств в испытания и замену выявленных неисправных автоматов можно рассматривать как экономию в долгосрочной перспективе.

Сроки выполнения испытаний

Периодичность проведения испытаний указана в техническом паспорте автовыключателя, но рекомендуемый межповерочный интервал изделий составляет 3 года при условии эксплуатации его в нормальном режиме при номинальном нагрузочном токе. При нарушении нормальных условий работы либо при аварийных сработках рекомендуется проведение внеплановой поверки.

При выявлении автоматов-выключателей не соответствующих заводским параметрам, следует выполнить полную поверку всей партии аппаратов.

По окончании прогрузки каждый прибор помечается специальным штампом с обозначением лаборатории, выполнившей проверку, датой ее проведения и словом «Испытано» либо «Годен до…».

Методика прогрузки

При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.

В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.

Оборудование

Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:

• соединительные провода;
• КУ — ключ управления;
• ЛАТР — лабораторный автотрансформатор, для изменения нагрузки; трансформатор нагрузки или нагрузочный трансформатор (НТ);
• амперметр в качестве шунта;
• ТТ — трансформатор тока.

Схема устройства для проверки АВ:

Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

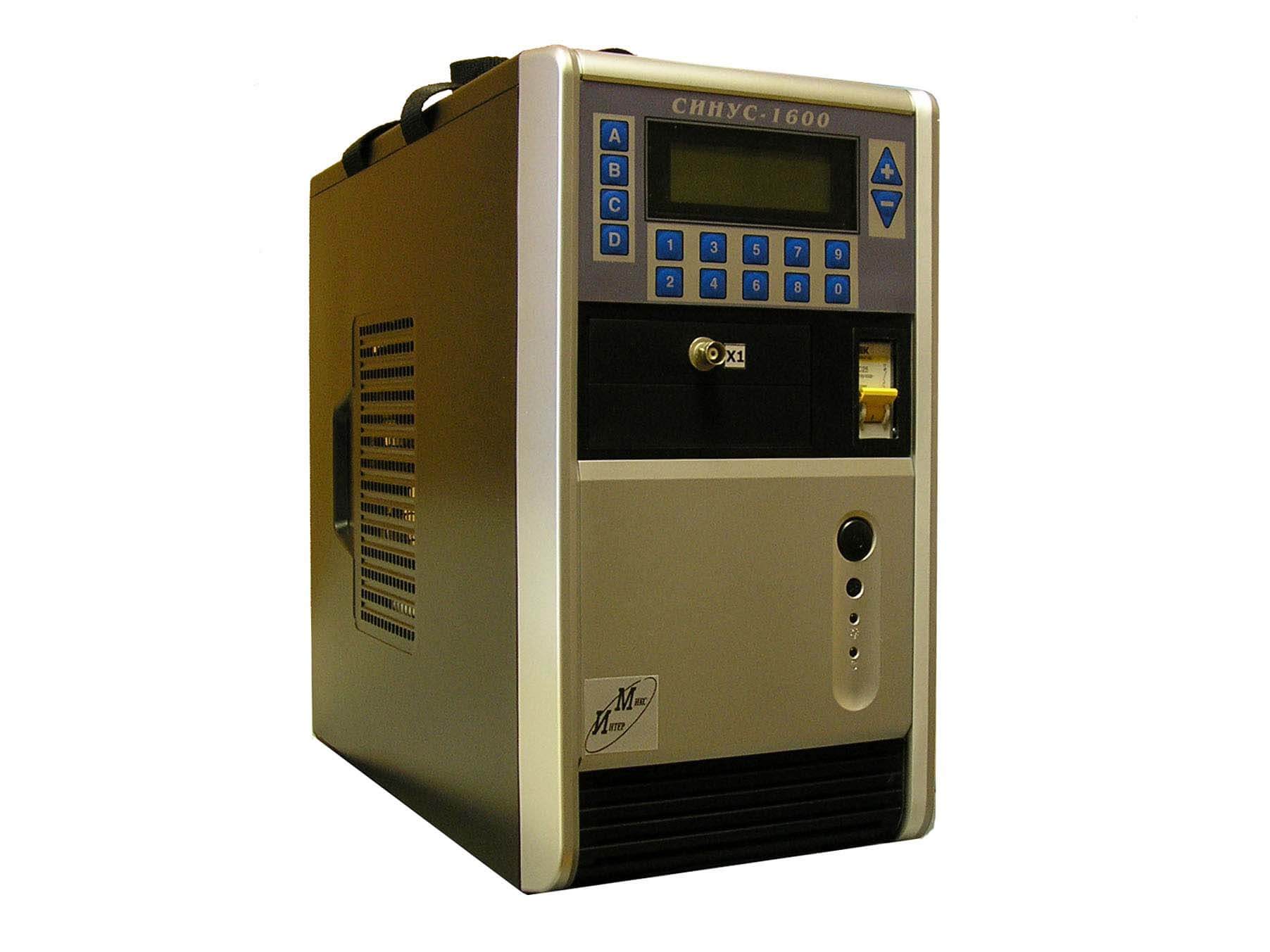

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:

Сам процесс

Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.

Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.

Подробно все действия по проверке автомата рассмотрены на видео:

Как прогрузить АВ первичным током

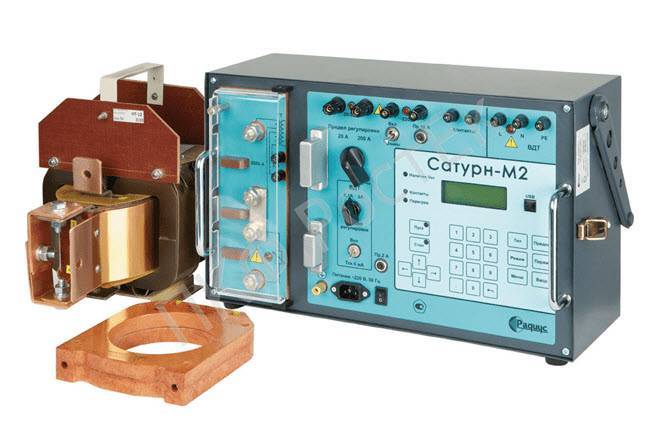

Применение устройства Сатурн-М

Испытания в домашних условиях

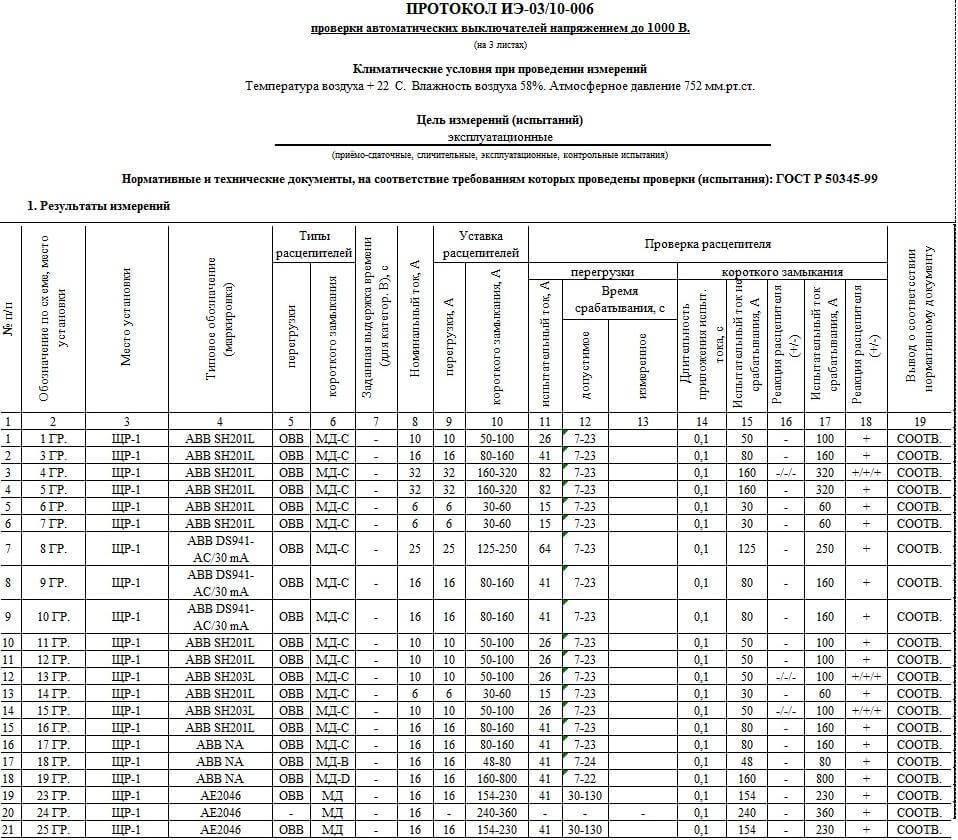

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:

Сроки испытаний

Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.

Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.

В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.

Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.

Будет интересно прочитать:

Как прогрузить АВ первичным током

Применение устройства Сатурн-М

Испытания в домашних условиях

Кратко об автоматах защиты

Автоматические выключатели предназначены выполнять роль коммутационных аппаратов, необходимых для проведения нагрузочного тока в режиме нормальной работы оборудования и размыкания электрической цепи в аварийном режиме при повышенном или пониженном напряжении.

Широкое применение АВ получили благодаря простоте установки, надежности в эксплуатации, безопасности при замене и обслуживании, быстроте срабатывания при токах короткого замыкания или ненормальных режимах. Такие автоматы устанавливают в электроустановках как с малой, так и с большой мощностью.

Существуют устройства с ручным и дистанционным управлением. При ненормальных режимах выключатель срабатывает автоматически. Все аппараты снабжены расцепителем максимального тока. Некоторые модели оснащены, кроме максимального и расцепителем по минимальному току. Такие автоматы предназначены заменять рубильники или плавкие вставки в пробочных предохранителях, что обеспечивает более надежную защиту бытовых приборов и подключенного оборудования.

АВ выпускаются в основном на ампераж от 6,3А до 6300А для установок переменного тока до 1 кВ, с разным числом полюсов. Это могут быть одно-, двух-, трех- и четырехполюсные автоматические выключатели.

Подробнее об устройстве автоматического выключателя вы можете узнать в нашей соответствующей статье. Сейчас бы хотелось дополнительно рассказать лишь о том, что защиту от ненормальных режимов осуществляет электромагнитный расцепитель, благодаря которому происходит отключение аппарата.

Существует два вида расцепителей:

• электромагнитный или максимальный расцепитель от токов КЗ и перегрузки (без выдержки времени);
• тепловой (электронный), срабатывающий при токах значительно превышающих номинальные значения нагрузочные токи (с выдержкой времени).

Оба вида защиты должны соответствовать нормативным документам завода-изготовителя (ПТЭЭП в Приложении 3). Для того чтобы устройство работало нормально перед установкой автоматического выключателя его необходимо проверить. Эта операция называется прогрузкой автомата, на чем мы сейчас и остановимся более подробно.

НОВОСТИ

10 Марта 2020

За 10 лет (с 2009-го по 2019 год) годовые технологические потери электроэнергии в сетях Курганской… Читать далее>>

10 Марта 2020

В 2020 году исполняется 100 лет плану ГОЭЛРО (ГОсударственному плану ЭЛектрификации РОссии), ставшему первым перспективным… Читать далее>>

10 Марта 2020

19 февраля, на телефон диспетчера Курганских городских электрических сетей поступил тревожный звонок: на опоре высоковольтной… Читать далее>>

10 Марта 2020

В преддверии летнего сезона энергетики напоминают садоводам и владельцам земельных участков: если по участку проходит… Читать далее>>

Проверка работы расцепителей автоматических выключателей

Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.

Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на DIN-рейку, поэтому целесообразно будет рассмотреть ход проверки на их примере.

После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты. Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения.

Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.

Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока КЗ. Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.

В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.

В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:

• B — в диапазоне от 3-кратного до 5-кратного номинального тока;
• С — в диапазоне 5-10-кратного номинального тока;
• D — 10-20-кратного номинального тока.

При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.

ГОСТ Р 50345-2010 «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения» регламентирует, как и какие именно автоматы нужно испытывать.

Таблица 7 Время-токовые рабочие характеристики

Термин «холодное состояние» означает, что при контрольной температуре калибровки ток предварительно не пропускают.
Примечание — Для выключателей типа D рассматривается возможность дополнительного испытания для промежуточного значения между c и d.
a, b и c — это испытания тепловой защиты, а d и e — соответственно, защиты от короткого замыкания (КЗ).

Прогрузка автоматов: методы, протоколы и периодичность

Электромонтажные работы на любом объекте должны заканчиваться приёмо-сдаточными испытаниями и измерениями, которые выполняются по методикам, указанным в нормативно-технической документации (ПТЭЭП и ПУЭ). Одним из их видов является прогрузка автоматов, позволяющая проконтролировать соответствие параметров выключателей номинальным данным. Контроль состояния защитной автоматики, электромонтаж которой выполняется согласно проекту, позволяет предотвратить угрозу коротких замыканий (КЗ).

Общие сведения

При прогрузке, в первую очередь, выполняется проверка таких физических величин:

• номинальных значений силы тока, допустимых для нормальных рабочих режимов;
• токов срабатывания защитной автоматики – максимального значения, на которое реагирует автоматический выключатель при аварийной ситуации (при КЗ или перегрузке);
• периодов срабатывания системы – времени, которое требуется автоматам для отключения цепи.

Определение этих параметров и сравнение с нормативными значениями и является основной задачей проверок выключателей электролабораторией. При несовпадении результатов с проектными данными требуется доработка сети (с заменой автоматов) и выполнение повторной прогрузки.

Схема оборудования для выполнения проверки

Процесс проверки с помощью первичного тока требует использования специальных прогрузочных устройств. Большое количество вариантов такого оборудования позволяет подобрать его для любых условий и учитывать цену испытаний.

Одна из стандартных схем для проверки состоит из таких элементов:

• ключа управления;
• трёх трансформаторов: ЛАТР, НТ и ТТ;
• амперметра;
• секундомера;
• проводки, обеспечивающей соединение автоматов с выводами регулируемого тока.

Применение такого оборудования приводит к наведению во вторичной обмотке НТ тока силой до 50А.

По похожей схеме выполняется и прогрузка мощных автоматических выключателей. Хотя в такой ситуации требуется использование более производительного трансформаторного оборудования и источников питания.

Выполнение прогрузки

В качестве примера выполнения прогрузки можно рассмотреть проверку автоматического выключателя ВА47-29. Аппарат имеет номинальный ток 6А и защитную характеристику «C». Модель оборудована двумя видами защиты – мгновенной электромагнитной и тепловой, при которой до отключения выдерживается определённое время.

Проверке подлежат оба, а перед её началом следует найти график зависимости времени срабатывания от силы тока.

Работа с графиком и особенности процесса

С помощью составленного для каждого автомата графика можно определить любой параметр его срабатывания:

• С помощью оси X можно увидеть кратность (соотношение токов прогрузки к стандартным значениям).
• Ось Y показывает, сколько времени понадобится на срабатывание аппарата.
• Для определения зоны, в которой сработает электромагнитная защита, следует найти диапазон кратности от 5 до 10. В примере это означает срабатывание автомата при силе тока от 30 до 60 А в течение 0,01–0,02 с.
• Электромагнитная защита проверяется током с кратностью 8 (48 ампер), а автоматический выключатель должен сработать за 0,01 с – на графике это жёлтая линия.
• Тепловая защита срабатывает в зоне, ограниченной двумя кривыми, которые показывают горячее и холодное состояние автомата. Проверяется она током с кратностью 3 (18А), а автомат отключается в течение 3–80 с – графически это показано красной линией.

Упростить подключение можно с помощью устанавливаемых на выключатель удлинённых выводов из шпилек. К ним подключают соединительную проводку и выполняют прогрузку.

Оформление результатов проверки

После завершения проверки автомата с помощью первичного тока составляется протокол с указанием всех результатов и условий:

• типов расщепителей;
• заданных выдержек;
• силы тока перегрузки и КЗ;
• периодов срабатывания автоматов;
• длительности приложения испытательных токов;
• силы тока срабатывания и несрабатывания;
• реакции расщепителей при каждом испытании.

Соответствие результатов нормативным значениям является основанием для ввода объекта в работу. Однако, кроме первоначальной проверки, ответственному за электрохозйство объекта придётся обеспечивать прогрузку выключателей и в процессе работы. Наша электролаборатория может предложить вам высокое качество проведения исследований и хорошую цены на наши услуги. Скидки на комплексные заказы.

Когда необходима проверка

Согласно требованиям ПУЭ и ПТЭЭП, контроль исправности защитных автоматов производится во всех случаях официальных электроизмерительных испытаний.

То есть, такая необходимость возникает:

• при сертификации изделия после его разработки;
• при вводе электроустановки в эксплуатацию (приёмосдаточные испытания);
• в ходе планово-профилактических проверок электросети;
• после капитальных, плановых или аварийных ремонтов.

​

В ходе испытаний производится прогрузка выключателя мощными импульсами тока и фиксируются временные показатели процесса срабатывания. Поскольку в данном случае граница между «годен» и «не годен» лежит в пределах нескольких миллисекунд, ни о каких самостоятельных выводах о работоспособности прибора и речи быть не может.

Любой вариант самостоятельных проверок (включая срабатывание по кнопке «тест» в тех устройствах, где она есть) подтвердит лишь факт исправности механической системы, но никак не правильность регулировок прибора.

Официальное экспертное заключение о соответствии характеристик автоматического расцепителя нормам и требованиям, озвученным в соответствующих стандартах, может дать лишь сертифицированная электроизмерительная лаборатория.
