Назначение автомата защиты

Основная задача автоматического выключателя — защитить проводку от перегрева и изоляцию от плавления. И делает он это путем отключения электропитания в те моменты, когда проводник нагревается до критических температур из-за подключения нагрузки чрезмерно большой мощности. Вторая задача пакетника — отключение линии при токах КЗ (короткого замыкания). Цель та же — сберечь проводку от разрушения.

Выбор автоматического выключателя начинается с определения количества отключаемых проводов

Своевременное отключение питания при проблемах очень важно, так как предотвращает порчу проводки и пожар. Потому выбор автомата защиты — ответственная задача

Выбирать надо по правилам, а не по принципу «чтобы реже отключалось». Этот способ может привести к пожару. Вообще, выбор автомата защиты проводят по трем параметрам:

• номинал;
• отключающая способность (ток отсечки);
• тип электромагнитного расщепителя (время-токовая характеристика).

Каждый параметр важен и подбирается в зависимости от нагрузки, подключенной к конкретной линии, расположению электропроводки относительно распределительных подстанций.

Защита слабого звена электроцепи

Каждая отдельная линия должна иметь свой автоматический выключатель

Кроме сечения при выборе подходящей кабельной продукции обращают внимание на реальные условия эксплуатации. Нормированные значения приведены для нагрева до температуры не выше 60°C

При монтаже линии на участке возле загородного дома необходимо предусмотреть защиту от влажности, других неблагоприятных внешних воздействий.

Внимательно проверяют все части электрической сети. Базовое правило – надежная защита с учетом показателей участка с худшими параметрами. Следует учитывать, что медь рассчитана при одинаковом сечении на большие нагрузки по сравнению с алюминием. Определенное значение имеет чистота металла. По мере увеличения примесей ухудшается проводимость, увеличиваются потери на бесполезный и опасный нагрев.

В таких объектах недвижимости для создания качественной системы электропитания применяют следующие типовые решения:

• вводный автомат нужно поставить до счетчика;
• за прибором контроля монтируют общее устройство защитного отключения (УЗО);
• далее оснащают автоматическими выключателями (АВ) отдельные линии.

Номиналы автоматов для кухонной проводки

Как правило, на кухне удобно ставить несколько групп для равномерного распределения нагрузок. Особенно внимательно рекомендуется подбирать распределение мощных потребителей:

• варочные панели;
• духовые шкафы;
• котлы отопления, бойлеры, проточные нагреватели;
• электрические конвекторы, тепловые пушки;
• кондиционеры.

Каким производителям стоит доверять

Выбор автомата делают с учетом фирмы-производителя. К популярным и качественным брендам относятся: АВВ, Schneider Electric, Legrand и некоторые другие. Доступную продукцию с бюджетными ценами производят фирмы EKF, IEK, TDM и другие. В работе многие изделия ведут себя практически одинаково, поэтому не всегда следует платить лишние деньги за бренд при одинаковом качестве продукции. Изделия фирмы Schneider Electric могут стоить в 3-5 раз дороже IEK.

TDM — изделие производится в Китае двумя сериями: ВА 47-29 и ВА 47-63. ВА 47-29 имеет на корпусе насечки для пассивного охлаждения. Можно опломбировать устройство специальными заглушками, продающимися отдельно. ВА 47-63 выпускаются без охлаждающих насечек. Цена всех изделий в пределах 130 руб.

Китайская фирма “Энергия” выпускает те же серии, что и TDM, но с боковыми углублениями и индикатором включения. Серия 47-63 без индикатора и углублений на корпусе.

Продукция IEK (Китай) завоевала большую популярность покупателей, как и изделия фирм DEKraft и EKF.

КЭАЗ — завод в Курске, выпускающий изделия серий ВМ63 и ВА 47-29. В комплект выключателей входят пломбы, имеется индикация включенного состояния.

Венгерские изделия GE имеют ощутимый вес и большую популярность.

Moeller производятся в Сербии и в Австрии, являются аналогами китайских автоматов защиты, но имеют более высокое качество сборки.

Schneider Electric выпускает несколько серий продукции. Стоимость в пределах 150-180 руб. Альтернативой является продукция фирмы Legrand TX.

В России многие электрике любят продукцию компании АВВ (Германия), которая отличается высоким качеством и надежностью. Выпускается две серии: S (промышленная серия) и SH (бытовая серия). Стоят изделия 250-300 руб.

Автоматический выключатель необходим в электрической цепи любой сети. Для правильного выбора нужно посчитать общую нагрузку и получить предельный ток. Свериться с таблицей и убедиться, что сечение провода и номинал автомата соответствуют друг другу. Правильно выбранный автоматический выключатель исключает возможность возникновения пожара из-за оплавления проводов или короткого замыкания в сети.

Принципы расчета автомата по сечению кабеля

Вычисления 3-фазного дифавтомата осуществляются на основании сечения кабеля. Для модели на 25 А понадобится обратиться к таблице.

Модификацию на 25 Ампер можно применять для защиты проводки или установить на ввод.

Например, для проводки используется медный провод с сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, понадобится выбрать меньшее значение – 16 А.

Определение зависимости мощности от сечения по формуле

Таблица выбора сечения кабеля в зависимости от мощности

Если сечение кабеля неизвестно, можно использовать формулу:

Iрасч=P/Uном, где:

• Iрасч – расчетный ток,
• P – мощность приборов,
• Uном – номинал напряжения.

В качестве примера можно рассчитать, автомат, который понадобится ставить на бойлер с нагрузкой 3 кВт и напряжением сети 220 В:

1. Перевести 3 кВт в Ватты – 3х1000=3000.
2. Разделить величину на напряжение: 3000/220=13,636.
3. Округлить расчетный ток до 14 А.

В зависимости от условий окружающей среды и способу прокладки кабеля нужно учесть поправочный коэффициент для сети 220 В. Среднее значение равно 5 А. Его понадобится прибавить к расчетному показателю тока Iрасч=14 +5=19 А. Далее по таблице ПУЭ выбирается сечение медного провода.

Как выбирать автомат

Выбор автоматического выключателя делается для каждой цепи отдельно.

При определенной мощности нагрузки, автомат должен обладать характеристиками, которые соответствуют паспортным данным электродвигателя, отопительного котла или другого потребителя энергии.

Электрическая печь потребляет энергии больше, чем фен или утюг.

Из этого следует, что величина поперечного сечения провода, по которому электричество подается к печке, должна быть больше той величины, которая характеризует провода, подведенные к розетке для включения утюга.

Об этом полезно знать каждому владельцу квартиры или частного дома.

Выбор по сечению провода

Нужно знать и о том, что автомат защищает проводку, а не приборы, которые подключены к электрической сети.

Диаметр провода нужно измерить и определить сечение. Имеется специальная таблица, в которой указана допустимая величина тока для конкретного сечения.

И уже по величине тока выбирается тип выключателя. При этом не будет лишним определить величину предельной мощности подключаемых приборов.

Подключение одного электродвигателя проводка выдержит, но если их будет 2 или 3, провода начнут нагреваться, что со временем доведет до короткого замыкания в цепи.

Выбор по току короткого замыкания

Первое, что нужно сделать – определить номинальную величину тока, который будет протекать по цепи.

Выбор автомата по току короткого замыкания делается на основе номинала, который рассчитывается на этапе проектирования.

Нынче выпускаемые выключатели имеют настройку на три номинала ПКС:

• 4500 Ампер (4,5 кА);
• 6000 Ампер (6,0 кА);
• 10000 Ампер (10,0 кА).

Если взять, к примеру, первую позицию, то величина номинального тока в цепи составляет 4 Ампера. При коротком замыкании в цепи она увеличивается в сто и более раз.

Когда величина достигает ПКС, автомат разрывает контакты. Другими словами — отключает нагрузку.

Автомат, который срабатывает при достижении тока короткого замыкания 4,5 кА, устанавливается для подключения к сети и защиты квартиры в многоэтажном доме.

Для автомата 6,0 кА мощность нагрузки выше. Его используют для подключения одного или нескольких многоэтажных домов.

Планируя защитить электрические сети от последствий короткого замыкания, нужно внимательно изучить эксплуатационные характеристики коммутатора.

Выбор по мощности

Для выбора автоматического выключателя по этому параметру требуется минимум информации.

Расчет нагрузки выполняется суммированием мощности каждого аппарата, который подключен к сети и работает постоянно.

Необходимо предусмотреть резерв мощности, на случай подключения дополнительных потребителей электроэнергии.

Марка провода и условия эксплуатации так же берется в расчет. Если все данные собраны правильно, то автомат будет служить долго и безотказно.

Нюансы, которые нужно учитывать

Таблица потребления мощности различных электроприборов

Точно знать, какие бытовые приборы будут в доме или квартире, не может никто. По этой причине следует:

• повысить суммарную расчетную мощность трехфазного дифавтомата на 50 %, или применять коэффициент повышения 1,5;
• понижающий коэффициент учитывается, когда в помещении не хватает розеток для одновременного подключения техники;
• для простоты расчетов нагрузку стоит разделить на группы;
• мощные приборы стоит подключить отдельно с учетом маломощной нагрузки;
• для вычисления маломощной нагрузки мощность понадобится разделить на напряжение;
• проводка – основной фактор, на который ориентируются при выборе автоматического 3-фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если их взять для розеток на 16 А, могут расплавиться;
• в бытовых условиях чаще всего применяются модели с токовым номиналом 6, 16, 25, 32 и 40 А.

Выбор защитного устройства

Конечно, любой автомат превосходно справится с возложенными на него задачами — это не вызывает сомнения, если он исправен. Но дело в том, что подбирать АВ необходимо с учётом нескольких параметров.

Если выбранный автомат слишком «слабый», то будут происходить постоянные ложные срабатывания. И наоборот, слишком «сильная» модель, будет иметь довольно сомнительную полезность.

Мощность нагрузки

Одной из возможностей подобрать защитное устройство является выбор автомата по мощности нагрузки. Для этого необходимо узнать значение тока нагрузки. И уже из этих данных выбирать соответствующий номинал. Проще всего (да и точнее) это сделать с помощью закона Ома по формуле:

I=P/U,

где P — мощность потребителя (холодильник, микроволновая печь, стиральная машина и т. п. ), а U — напряжение сети.

Для примера потребитель будет взят 1,5 кВт, а напряжение сети обычное 220 В. Имея эти данные, подставив их в формулу, получится:

I = 1500/220 = 6,8 А.

В случае с трёхфазной сетью 380 вольт, напряжение будет 380 В.

Существует и ещё одна формула для выбора автоматического выключателя по току, но она немного сложнее, но и конечный результат будет куда более точен. На практике это не принципиально, но в ознакомительных целях всё же стоит её привести:

I=P/U*cos φ.

Значения I, P, U будут теми же, что и в законе Ома, а вот cos φ — это коэффициент мощности, который учитывает в нагрузке реактивную составляющую. Это значение помогает определить таблица 6.12 нормативного документа СП 31−110−2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».

Для примера данные будут использованы те же, т. е. потребитель 1,5 кВт, а напряжение всё те же 220 В. Согласно таблице, cos φ будет равен 0,65, как для вычислительных машин. Следовательно:

I = 1500 Вт/220 В * 0,65 = 4,43 А.

Сечение кабеля

Выбирать автомат лишь по мощности нагрузки будет непростительной ошибкой, которая может дорого стоить. Ведь если не учесть при этом сечение кабеля, то теряется всякий смысл в подборе автомата. Однако полученные значения нагрузки и номинал АВ смогут помочь в подборе необходимого кабеля.

Для этого не понадобится делать никаких расчётов, так как достаточно воспользоваться таблицей № 1.3.6 и 1.3.7 ПУЭ, где понятие длительно допустимый ток означает проходящее длительное время по проводнику напряжение, не вызывающее чрезмерного его нагрева. Проще говоря, за это значение можно принять рассчитанную мощность нагрузки. И получить требуемое сечение медного или алюминиевого провода.

По току короткого замыкания

Чтобы выбрать автоматический выключатель по мощности хотя и понадобились некоторые расчёты, но они были крайне просты. Этого совсем нельзя сказать о расчётах при выборе автомата по токам короткого замыкания.

Но при подборе номинала АВ для дома, коттеджа, квартиры или офиса, подобные расчёты будут излишни, так как основной показатель, особенно влияющий на данные, это длинна проводника. Но в подобных ситуациях она крайне мала, чтобы существенно повлиять на результат. Поэтому такие расчёты проводят лишь при проектировании подстанций и других подобных сооружений, где длина кабелей значительная.

Расчёт мощности потребителей

Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома.

Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.

В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:

• пылесос (1300 Вт);
• электроутюг (1000 Вт);
• кондиционер (1300 Вт);
• компьютер (300 Вт).

Сложим данные показатели (1300 1000 1300 300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.

Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!

Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.

На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.

Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:

• S = U *I;
• P = U * I * cos ϕ;
• Q = U * I * sin ϕ.

Активная нагрузка

Активная нагрузка

Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.

Емкостная нагрузка

При подключении конденсатора к сети переменного тока происходит обмен энергией в обоих направлениях. Этот процесс не сопровождается полезной работой.

Соотношение энергий

В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.

При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.

Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.

Сфера применения

Первое, что следует отметить — автоматический выключатель или просто «автомат» всегда включается вручную.

И выключается таким же способом, если не произошло автоматического срабатывания защитного механизма.

При анализе системы электроснабжения многоэтажного дома можно предметно определить назначение того или иного выключателя.

Для электропитания квартиры используются три типа автоматов:

• центральный;
• для цепей освещения;
• для приборов большой мощности.

Если расчет объемов потребляемой энергии выполнен правильно, то все эти выключатели будут находиться в рабочем состоянии сколь угодно долго.

Устройства используются в цепях запуска электрических двигателей, обогревающих установок, систем освещения и охлаждения.

Видео:

Особые условия эксплуатации для них не требуются, за исключением специально указанных.

При проектировании строительных объектов или электрических машин — обязательно выполняется расчет мощности нагрузки.

Или ступенчатой системы защиты от различных нарушений в электрической сети, в том числе и от короткого замыкания.

Как выбрать автомат для электропроводки

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ.

Отключающая способность автоматических защитных выключателей

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Для того чтобы правильно выбрать автоматический выключатель, нужно прикинуть максимально допустимую токовую нагрузку сети (суммировать все приборы). Номинал автомата (цифра после буквы) не должен превышать этого значения.

Для обычной квартиры, где нет «серьезных» потребителей питания типа кондиционера, водонагревателя, подойдет автомат класса B. Такая сеть считается слабонагруженной. Ставить высоконагруженный автомат (класса D) для сети, которая питает лампочки опасно. Он не будет воспринимать скачки напряжения в ней как вредные и может пропустить даже короткое замыкание.

Да, чуть не пропустили: автоматы различаются по количеству фаз (полюсов). Число полюсов автомата указывает, с каким из типов сетей он может работать.В квартиру можно также поставить один входной выключатель класса C и по одному однофазному для обеспечения отдельных участков (кухня, комната, отдельно на кондиционер, если предусмотрен). Если нет желания все усложнять, в двухкомнатной квартире можно вполне обойтись одним автоматическим выключателем B с номиналом 16.

Мы почти разобрались, как выбрать автоматический выключатель по току и мощности. Но, если учесть только нагрузку потребителей, можно нарваться на неприятности. Выбор автомата напрямую зависит от типа проводки, кабеля. На слабой проводке мощный автомат при перегрузках не справится со своими задачами.

В домах до 2001-2003 годов с большой долей вероятности будет алюминиевая проводка в однослойной изоляции. Скорее всего, она свое уже отслужила (номинально она может выдержать 20 лет при идеальных условиях, без перегрузок). Ставить на нее новый автомат, учитывая лишь суммарную мощность потребителей, категорически не рекомендуется. Автомат часто срабатывать перестанет, а проблема перегрева останется.

Варианта, по сути, два:

• Менять проводку на медную.
• К мощным потребителям (стиральная машина, бойлер, кондиционер) провести отдельную линию от щитка и поставить на нее отдельный автомат.

Медный провод пропускает больший ток, чем алюминиевый

Но и здесь важно, кроме материала, учитывать его сечение. Оно дает понять, сколько ампер можно пропустить через кабель, не опасаясь повреждения и перегрева

Для примера:

• Алюминиевый провод сечением 2,5 мм2 безопасно работает с токами до 16-24 А.
• Медный провод сечением 2,5 мм2 безопасно работает с токами 21-30 А.

Это означает, что при нагрузке в 23 А, автомат с номиналом 16 А обесточит проводку через минуту. Вполне достаточно, чтобы медный провод не перегрелся. Если поставить автомат 25 А, до отключения кабель будет пропускать ток за пределами своей нормальной нагрузки, он перегреется, изоляция быстрее износится, розетка со временем перегорит. Для алюминиевой проводки, соответственно, эти значения ниже.

Последний совет: на своей безопасности не следует экономить. Лучше брать автоматы в специализированных магазинах, выбирать производителей с проверенной репутацией. Менеджеры на месте ответят на вопросы, которые мы могли упустить в этой статье.

Какие бывают автоматы защиты

Автоматические выключатели для квартиры являются модульными устройствами. Это означает, что они могут устанавливаться в квартирные распределительные щитки на специальную DIN-рейку, при этом габаритные размеры у них одинаковые для разных производителей и одинакового количества полюсов.

В электрических шкафах на предприятии или трансформаторных подстанциях встречаются также не модульные автоматические выключатели. Они отличаются большими габаритными размерами и номинальным током. Выглядят они как на рисунке ниже.

По количеству полюсов автоматы делят на однополюсные, двухполюсные, трёхполюсные и четырёхполюсные. Чаще всего однофазную электрическую сеть проектируют так, что однополюсный автомат разрывает фазу на определённом участке, а ноль берётся со специальной нулевой шины. Но если место в щитке позволяет, на участок сети можно поставить и двухполюсный автомат на ноль и фазу. При этом разрываться они будут вместе. Трёхполюсные и четырёхполюсные автоматические выключатели используют для сети 380 В.

Также двух, трёт и четырёхполюсный автоматы используются в качестве вводного.

Остальные технические характеристики относятся к рабочим и подбираются исходя из параметров сети, мощности потребителей и характеристик кабеля.

Как рассчитать мощность электротока

В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.

С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).

Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.

Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.

При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).

Как рассчитать номинал автоматического выключателя

Основной функцией АВ является защита электропроводки. По этой причине сначала обеспечивают соответствие номинала выключателя в амперах, сечения и материала (медь, алюминий) жил кабеля.

Определение суммарной мощности потребителей

Сколько электричества необходимо для функционирования светильников и других изделий, отмечено в сопроводительной документации. Мощность указывают на корпусе. Эти данные можно получить на официальном сайте производителя. Однако простого суммирования киловатт недостаточно.

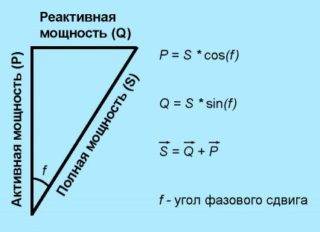

Активная и номинальная компонента

cos(f) – параметр, с помощью которого можно определить полную (номинальную) мощность по активной (потребляемой)

Простой алгоритм вычислений, показанный в примере, описывает ситуацию с резистивной нагрузкой. Именно эту составляющую (активную мощность – P) указывают в техническом паспорте соответствующего изделия. Она определяется счетчиком для регулярных оплат потребленной энергии.

Однако при подключении станка или другой техники с электроприводом придется учесть индуктивную компоненту. Аналогичным образом действуют при наличии в цепи конденсатора.

Формулы и пояснения:

• P = S * cos ϕ;
• Q = S * sin ϕ;
• S = P/ cos ϕ;
• ϕ – угол между векторами P и S (фазовый сдвиг).

Реактивная составляющая (Q) обозначает цикличный обмен энергией между источником питания и нагрузкой. Сумма векторов P и Q поможет определить итоговую полную мощность (S).

Повышенные стартовые токи

Включения мощного насоса (другой реактивной нагрузки) сопровождается броском тока и последующим колебательным процессом с переходом в обычный рабочий режим. Длительность импульса, как правило, не превышает 1,5-2 секунд. Такая длительность недостаточна для разогрева биметаллической пластины. Но этого может хватить для перемещения штока соленоида.

В перечне представлены типовые уровни превышения номинала, которые активизируют отключение электромагнитной катушкой. В скобках приведены временные задержки до разрыва цепи биметаллической пластиной (сек):

• А – 30% (20-30);
• B – 200% (4-5);
• C – 5 раз (1,5);
• D – 10 раз (0,4).

Соответствующие режимы учтены при создании профильных стандартов. Чтобы предотвратить ошибочное отключение, надо выбирать подходящий тип автомата.

Учет коэффициента спроса

Этот поправочный множитель (Кс) применяют для учета нагрузок в реальных условиях эксплуатации: Расчетная = S * Кс. Его значение (интервал от 0 до 1) обозначает количество подключенных потребителей. Такой способ удобно применять при создании офисных и производственных проектов, где подразумевается использование однотипного оборудования: станков, компьютеров и др.

Расчет потребляемой мощности

Измерение напряжения мультиметром

Приведенные формулы с фазовым сдвигом используют для коррекции индуктивных и емкостных нагрузок. Резистивные учитывают по паспортным данным без пересчета. Значение cos ϕ берут из сопроводительной документации.

Вычислить силу тока можно следующим образом:

• P/U – постоянные источники питания, резистивные нагрузки;
• P/ (U * cos ϕ) = P/ (220 * cos ϕ) – одна фаза, ~220V, реактивные характеристики потребителя;
• P/ (U * √3 * cos ϕ) = P/ (380 * 1.7321 * cos ϕ) – трехфазная сеть ~380V, индуктивные (емкостные) параметры техники.

Измерить реальные напряжения можно с помощью мультиметра. Методика выполнения рабочих операций приведена в официальной инструкции производителя.

Выбор сечения жил

Необходимые сведения о нагрузочных способностях содержит официальная документация производителей кабельной продукции. Рекомендуется выбрать большее из серийного ряда сечение, чтобы исключить перегрев и повреждения в процессе эксплуатации. По действующим правилам для жилых помещений пригодны проводники с площадью от 1,5 мм и более.

Отличия защитных устройств

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.

Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:

• Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
• Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.

В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.

Следует различать аппарат в виде дифавтомата и устройство защитного отключения. На первый взгляд особой видимой разницы в нет, но это не так.

УЗО служит для обесточивания сети при выявлении малейшей утечки в цепи. Например, при повреждении электрического кабеля, чтобы не травмировать человека, цепь будет отключена.

Обычный автоматический выключатель (автомат) защищает цепь от перегрузки, но он не может создать безопасные условия для человека. Поэтому в современных строениях устанавливают либо дифавтоматы, либо УЗО и автоматы совместно.

Подбор любого защитного устройства зависит от характеристик сети. В первую очередь от нагрузки, подключенной к ней

Поэтому важно знать, как рассчитать мощность автомата по нагрузке

Как работает автомат и от чего он защищает

Внешне автоматический выключатель представляет собой пластиковый коробок с клеммами для подсоединения проводки, плюс тумблер. Лезть внутрь не обязательно

Для нас важно, что в нем установлены контакты, тепловой и электромагнитный расцепители, которые отвечают за обесточивание сети при повышенной и экстремальной нагрузке

Как расшифровать маркировку на автоматическом выключателе:

• Буква (A, B, C, D) – это класс автомата, она означает предел тока мгновенного срабатывания, то есть напряжения, когда автомат сразу же обесточивает сеть в квартире. В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А. Автомат с B-характеристикой (3-5 кратное превышение) тоже самое сделает при значении 30-50 А.
• Цифра указывает на номинальный ток, то есть значение, до которого автомат будет работать в штатном режиме, ничего не выключая. Тот же автомат на 10 А при превышении силы тока до 11,5 сработает лишь через два часа. При 14,5 подождет минуту, если перенапряжение сети не исчезнет, обесточит квартиру. И так далее, до пиковых значений, обозначенных буквой, когда сеть упадет без задержки.
• Рядом меньшим шрифтом будет стоять другая цифра (в тысячах ампер), обозначающая максимальное значение силы тока, при котором автомат сработает, не получив повреждений.

В чем здесь фокус, почему нельзя сразу отключить сеть, если превышено номинальное значение? Автомат учитывает кратковременные токи, возникающие в сети на доли секунды при включении электрооборудования. Когда вы включаете стиральную машину, пусковой ток может быть выше номинального в 2-3 раза.

Автомату по большому счету все равно на ваши электроприборы, он их, вопреки расхожему мнению, не защищает от скачков напряжения. Но потерять микроволновку или чайник, подключенные к розетке, это одно, а перегоревшая проводка в стене или в люстре – другое.

Важно понимать, что и от удара током человека при случайном касании токоведущих участков и заземленных предметов автомат тоже не убережет. Для этого существуют устройства защитного отключения (УЗО)

Советуют ставить одно общее после вводного автомата и на группы, где есть риск поражения током.

Автоматические выключатели разных производителей

Для выполнения отмеченных функций в стандартной конструкции применяют две технологии. При быстром увеличении силы тока выше определенного расчетом уровня соленоид создает магнитное поле, которое перемещает шток. Через механический привод этот узел размыкает контактную группу. Параметры узла рассчитывают с учетом пусковых нагрузок, чтобы исключить ложные срабатывания.

Вторая защита организована с применением известного явления – нагрева проводника пропусканием тока. Соответствующий участок цепи создают из биметаллической пластины. При повышении температуры она изменяет форму вплоть до разрыва контакта. В некоторых моделях автоматов предусмотрена специальная регулировка для настройки уровня чувствительности.
