Особенности автоматов для розеток некоторых известных марок

В строительных магазинах можно увидеть большой ассортимент автоматических выключателей от разных производителей. Некоторые из них применяют собственную маркировочную систему, ознакомиться с характеристиками модели можно по специальному каталожному номеру.

К наиболее востребованным и надежным автоматическим выключателям можно отнести:

• «АВВ» – автоматы, обладающие модульной конструкцией. Разработчики – шведско-швейцарская компания. Выпускают разные модификации, предназначенные для разного напряжения и расчетных токов.
• «АЕ» – эффективное устройство российского производства. Выпускается данная защитная арматура в разных конфигурациях, поэтому трудностей в выборе подходящего устройства возникнуть не должно.

Также при выборе автоматического выключателя домой следует обратить внимание на производителей «Дженерал Электрик» и «Легранд». Большинство зарубежных производителей по лицензии изготавливают свою продукцию на российских и китайских заводах

Правильный выбор

Чтобы правильно подобрать автоматический выключатель, предусмотрительные хозяева пользуются советами опытных электриков. Затем каждый из них проходит несколько основных этапов правильного подбора:

Место покупки. Лучше брать автоматы в проверенном месте. Это может быть специализированный магазин с хорошей репутацией или надёжная фирма по доставке товаров подобного назначения.
Измерение сечения провода в сети. Автомат нужен для защиты проводки, поэтому узнав её толщину, по специальной таблице определяют маркировку необходимого устройства.
Определение пропускной способности проводки и максимальной мощности нагрузки. Вычисление рабочего или номинального тока выключателя.
Определение полюсов. Если выключатель нужен для однофазной сети, приобретают однополюсный автомат. Если для трёхфазной, то трёхполюсный прибор.
Вычисление показателей перегрузочного тока. Для однофазной сети оно производится так: выделенная на сеть сила тока делится на 220 и округляется до меньшего целого числа. Для трёхфазной по формуле: Р/U х 1,7 = І, где Р — сила тока в сети, а U — напряжение, 1,7 — это квадратный корень из 3.

Подбор по силе тока короткого замыкания. По существующим правилам установки этот показатель должен быть не менее 6 кА. Если рядом с помещением находится электроподстанция, то не менее 10 кА.
Сочетаемость автоматов

В случае установки нескольких автоматов важно продумать мощность каждого в зависимости от его предназначения. Например, для сети электроосвещения достаточно 10 А, а для электроплиты нужен минимум на 32 А

На входе должен стоять самый мощный из них.
Определение количества выключателей. В большом доме оптимально устанавливать свои автоматы на все линии. Для розеток, освещения, электроплиты, водонагревателя и так далее.
При выборе в магазине смотрят на маркировку. Существует три основных категории по скорости срабатывания на перегрузку: В — через 5 с на троекратную перегрузку; С — через 3 с на пятикратную; D — через 1 с на десятикратную.

Выполнив все шаги, приобретают оптимальные автоматы. Однако стоит помнить о типичных ошибках, которых можно и нужно избежать:

• Основной ориентир при выборе — это не установленные электроприборы, а проводка. Автомат служит прежде всего для защиты проводки от перегрева, поэтому его параметры не должны превышать мощность электропроводки, иначе беды не избежать.
• Если приобретают несколько автоматов, то брать их стоит от одного производителя, чтобы не возникало конфликтов между оборудованием.
• При выборе аппарата для приусадебного участка не стоит забывать об электромоторах и циркулярных пилах, которые часто устанавливают на даче. Для них и проводку, и автоматы делают помощнее.

https://youtube.com/watch?v=HdUoYplFL4w

Обратите внимание на вес

Ещё один косвенный способ оценить начинку АВ — прикинуть его вес (или сравнить два автомата: выигрывает тяжелейший).

И тут при разъяснении нам не обойтись без краткого курса «анатомии» АВ. Задача этого устройства — разорвать цепь при возникновении перегрева или замыкания. В первом случае в дело вступает биметаллическая пластина. Она нагревается при перегрузке в сети и изгибается, отключая линию. Во втором случае срабатывает специальный механизм с использованием катушки. В обоих случаях при размыкании контактов может образоваться электрическая дуга с температурой в несколько тысяч градусов. Она способна легко расплавить устройство и вызвать пожар. Чтобы этого не случилось, в автомате имеется камера с дугогасительной решёткой. Последняя, да-да, вы угадали, гасит или дробит дугу.

Может ли такая конструкция весить мало? Нет, если используются качественные материалы в достаточном количестве

Если прибор слишком лёгкий, есть вероятность, что в нём не хватает важного элемента. Например, той же дугогасительной камеры

Либо налицо экономия на материалах.

Виды автоматических выключателей

Автоматы защиты выпускают для однофазных и трехфазных цепей. Для однофазной сети есть два типа пакетников — однополюсные и двухполюсные. К однополюсным подключается только фазный провод и, при срабатывании, отключается только фаза. Такие автоматы рекомендуют ставить в домах и квартирах в помещениях с нормальными условиями эксплуатации. Обычно они устанавливаются на линии освещения, розеточные группы, которые находятся в жилых комнатах, коридорах, кухнях.

Автоматические выключатели — однополюсный, двухполюсный и трехполюсный

На двухполюсные автоматические выключатели заводят и фазный и нулевой провод. Он разрывает обе цепи. Степень защиты тут намного выше так как отключение полное, а не частичное. Такой автомат обеспечит безопасность даже если при аварии напряжение попало на нулевой проводник. Двухполюсные автоматы рекомендуют ставить на выделенные линии, к которым подключена мощная бытовая техника. Также их ставят на помещения со сложными условиями эксплуатации. К ним относится ванная, бассейн, баня.

Для трехфазных сетей используются трехполюсные и двухполюсные автоматические выключатели. На трехполюсные заводят все три фазы. Соответственно, отключают они все одновременно. Такие пакетники ставят на вводе в дом или квартиру, а также на линии, к которым подключены трехфазные потребители — варочная панель, духовой шкаф и другая подобная техника. Для этих же потребителей можно установить четырехполюсные автоматические выключатели. Они также будут отключать и нулевой провод.

Пример использования автоматов защиты на трехфазной сети

На другие линии электропитания, на которых используется одна из фаз, ставятся двухполюсные пакетники. Одновременное отключение фазы и нуля — более предпочтительно. И только на линии освещения можно установить однополюсники.

Общее устройство и принцип работы

Все автоматические выключатели отличаются лишь незначительными деталями, а в целом каждый из них состоит из следующих обязательных элементов:

• Полюса в установленном количестве от 1 до 4, подлежащие включению и отключению. По сути, они являются силовыми контактами, замыкающими и размыкающими цепь провода.
• Система гашения дуги. Выполняется в разных вариантах. В одном случае – это специальные камеры, в которых дуга разбивается на части за счет узких щелей. Либо гашение дуги осуществляется через решетку. Автомат, рассчитанный для работы в мощных цепях, может использоваться с комбинированным вариантом.
• Привод механизма расцепления.
• Расцепитель. Изготавливается на биметаллической, электронной, электромагнитной основе или на базе микропроцессора. При возникновении аномального токового режима, данный элемент выполняет мгновенное автоматическое выключение. Конструкция расцепителя включает в себя рычаги, защелки и отключающие пружины, ускоряющие срабатывание.
• Блок-контакты в количестве одной или нескольких пар. Также они называются вспомогательными контактами, расположенными в цепях контроля или сигнализации.

Разрыв электрической цепи провода дополнительно обеспечивается биметаллической пластиной, предназначенной для тепловой защиты автомата. Когда при высоком токе она разогревается, это вызывает изгиб или деформацию с последующим разрывом цепи. После этого пластина должна остыть, иначе автомат просто не включится. В некоторых моделях вместо биметаллической пластины устанавливаются тепловые реле с возможностью расчета и настроек рабочих режимов.

Сечение проводки должно выдерживать нагрузку

Очень важный момент при расчете и монтаже электропроводки, это правильный выбор электрического кабеля по пропускной способности его площади поперечного сечения. Бывает так, что люди забывают об этом: суммируют мощность всех приборов, покупают нужный автомат, а о проводке забывают.

Через какое-то время это может привести к выходу из строя силовой линии, так как параметры кабеля не были учтены при расчете.

Если сечение электрического кабеля 1,5 мм.кв. с максимальной пропускной способностью в 15 А, а автомат стоит номиналом 25 А. То при превышении нагрузки свыше 15 А, электропроводка будет разогреваться и плавится, но предел для отключения автомата еще не наступит. Это может привести к пожару и печальным последствиям.

Назначение автоматических выключателей

Практически в каждом доме, где есть электричество, имеются предохранители сети от перегрева. Именно такую функцию выполняют электроавтоматы. Многие квартиросъёмщики считают, что такой выключатель служит лишь для отключения подачи тока в сеть. Из-за этого часто пренебрегают правилами безопасности и устанавливают пробки с несгораемыми жучками, что на самом деле может быть очень опасным.

Автоматические выключатели реагируют на превышение силы электротока в сети, подключённой к ним. Если сила тока незначительно превышает допустимую, то хороший автомат некоторое время продолжает пропускать электричество, пока не возникнет угроза перегрева проводов и их возгорания. В случае короткого замыкания такой автомат выключается мгновенно.

Безопасность жильцов уже веская причина для того, чтобы отнестись к вопросу выбора серьёзно. Так как от работы автомата зависит не только комфортное и безопасное использование электроприборов в сети, то выбрать автоматический выключатель стоит наиболее подходящий для конкретных условий.

Базовые рекомендации по выбору автоматических выключателей

Безусловно, АВ относятся к защитным средствам и экономия на комплектующих здесь неуместна, ввиду чего при покупке автоматического выключателя для дома отдавайте предпочтение только проверенным производителям и брендам («Schneider-Electric», «Siemens», «ABB», «Legrand», «Moeler», «КЭАЗ», «IEK», «DEKraft», «Промфактор», «АСКО» и т.п.).

Вдобавок, выбирая нужный автомат, учитывайте следующие особенности:

Автоматический выключатель защищает электрические коммуникации и не может гарантировать правильную работу сети при несоответствующей проводке. Иногда люди думаю, что установив АВ на 40А они могут беспрепятственно пользоваться мощными потребителями не меняя старую проводку с малым сечением 1,5 мм.кв. Это не так, и подбирая автоматический выключатель в первую очередь нужно учитывать пропускающую способность существующей сети, а не мощность потребления электроприборов. (О том как рассчитать сечение кабеля читайте здесь).

Во-вторых, обязательно соблюдайте принцип селективности и не приобретайте одинаковые автоматические выключатели для потребителей различных мощностных групп.

В-третьих, при выборе АВ следует учитывать диапазон подключаемых сечений (обычно данная информация указывается на корпусе устройства).

Ну и наконец, перед тем как выбрать автоматический выключатель уточните число допустимых включений/отключений

Ведь в зависимости от индивидуальных требований данный критерий, также может иметь важное значение. . Читать еще:

Читать еще:

Предлагаем ознакомиться со следующим видео:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Зачем нужны автоматы для электропроводки

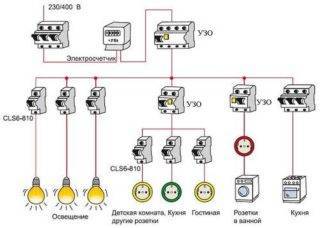

Схема автоматов в щитке

Прежде чем разобраться, какие автоматы лучше и надежнее для квартирной электропроводки, следует выяснить, зачем вообще нужны эти устройства. Причины, по которым лучше приобрести автомат для квартиры:

• В случае возникновения аварийной или нештатной ситуации легче установить причину, при условии, что защита установлена на каждой линии.
• Осветительные приборы отключатся лишь в одной комнате, а не по всей квартире, следовательно, не будет необходимости в полной темноте искать альтернативные источники освещения. То же самое касается розеток. Если на линии, где работает холодильник, произошли неполадки, водонагревательный бак продолжит работу в штатном режиме.

В сравнении с пробками, оснащенными плавкими вставками, и автоматическими пробками, автоматы имеют много преимуществ.

При каком токе сработает автомат?

В современных автоматах встроенно две защиты: электромагнитный расцепитель и тепловой, каждый
выполняет свою важную функцию. Электромагнитный расцепитель призван защищать от коротких замыканий
, иногда от неисправных электроприборов. Ток короткого замыкания очень большой и очень опасен для
проводки, приборов учета, поэтому необходимо моментальное срабатывание автомата, как правило время
срабатывания электромагнитного расцепителя не превышает 0,1 секунды или меньше (зависит от класса
токоограничения автомата), зависит от конкретного
прибора. Ток срабатывания такого расцепителя превышает номинальный в 5-10 раз! Естественно, от
незначительной перегрузки он не защитит. Для защиты от перегрузок предназначен тепловой расцепитель.
Время его срабатывания значительно дольше чем у магнитного, однако срабатывает тепловой расцепитель
даже от незначительных перегрузок. Тепловой расцепитель может сработать и за секунду, а может
«думать» целый час. Так вот, если 5-10 кратные перегрузки КЗ в течение 0,1 секунды провод переживет,
то целый час «висеть» под током, в 1,5 раза превышающем номинал автомата способен не всякий провод!

Поэтому давайте обратим внимание на более медленную, но более чувствительную защиту — тепловой
расцепитель автомата.

Особенности выбора АВ для дома

Итак, перед тем как идти в магазин, внимательно изучите рекомендации по выбору автоматического выключателя, ведь сделав ошибку, вам никто не сможет гарантировать правильность работы устройства, а соответственно и защиту электрической сети от токовых перегрузок.

Напряжение устройства

Ни для кого не секрет, что в жилых сооружениях используется питающее напряжение 220В, однако, если вы подбираете АВ в качестве распределительного устройства или для установки на промышленном объекте, то может потребоваться выключатель на 380В. Поэтому первым делом следует убедиться в величине питающего напряжения и подбирать автоматический выключатель с соответствующими параметрами. Зачастую для домашних целей принято использовать АВ  на напряжение 230/400В.

Вдобавок, необходимо обратить внимание на тип питающей сети, и применять для домашних целей АВ переменного тока (обозначаются  символом ~  или 50Гц(Hz)).

Число полюсов автоматического выключателя

Зачастую число полюсов АВ зависит от существующей схемы электроразводки и указывает на то как сгруппированы потребители. Однако если говорить о базовых рекомендациях, то в качестве основного выключателя принято использовать двухполюсные АВ (для однофазного подключения) или четырехполюсные АВ (для трехфазного подключения), тогда как защиту отдельных групп в пределах дома или квартиры (освещение, розетки, силовые розетки и т.п.) принято формировать однополюсными элементами.

Именно после определения вышеперечисленных критериев можно переходить к последующему выбору автомата.

Отключающая способность АВ

Или ток короткого замыкания указывает на то, при каком критическом уровне тока, автоматический выключатель сможет безаварийно отключиться и защитить существующую сеть.

Данные значения измеряются в тысячах Ампер (3000; 4500; 6000; 10000) и также указываются на корпусе устройства. Суть выбора того или иного варианта зависит от того насколько близко потребители расположены к питающей подстанции. И при близком расположении отдавать предпочтение следует 10кА, а при некотором удалении использовать 6кА.

Что касается автоматов с более низкими параметрами, то в настоящее время данные автоматические выключатели не рекомендуется для использования и могут быть установлены лишь для защиты отдельных групп (розетки, освещение и т.п.).

Токовые характеристики АВ

Рабочий ток АВ указывает на то, какой уровень тока сможет пропускать через себя автоматический выключатель без каких-либо ограничений. Обычно ток нагрузки автоматического выключателя подбирается в зависимости от потребляемой мощности запитываемой линии и рассчитывается исходя из соотношения:

I=P/U.

А после получения результата подбирается ближайший больший ток АВ из стандартного ряда.

Так, к примеру, если автоматический выключатель планируется использовать для защиты электрической линии стиральной машины с мощностью 2000Вт, то вполне достаточно использовать автомат на 10А.

I=P/U=2000/220=9,1А, округляем до большего и получаем 10А выключатель.

Вдобавок, при выборе автоматического выключателя следует учитывать кратность силы тока срабатывания по отношению к номинальным характеристикам. Это связано с тем, что в момент включения электропотребителей всегда происходят броски тока, порой в несколько раз превышающие номинальные характеристики. Поэтому, чтобы АВ не выключался каждый раз, после очередного подключения электро потребителя следует подбирать устройство с соответствующими критериями.

То есть при использовании потребителей с небольшим приростом пускового тока (освещение, обогреватель, активная нагрузка) оправдано использование автоматических выключателей с характеристикой срабатывания В, которая допускает 3-5 кратный кратковременный перегруз.

Когда же подключается смешанная нагрузка (активная +индуктивная), то целесообразно применять АВ с характеристикой срабатывания С, которая допускает 5-10 кратный кратковременный перегруз. Такой класс оборудования обычно используется для средненагруженных участков цепи.

Ну а коммутацию индуктивной нагрузки (двигатели, насосы, кондиционеры, стиральные машины и т.п.) лучше всего производить при помощи АВ с характеристикой срабатывания D, которая допускает даже 20 кратный кратковременный перегруз.

По нижеприведенной зависимости можно увидеть базовые критерии для автоматов типа B, С, D.

Посмотрите на корпус

Корпус хорошего АВ изготовлен из качественного пластика, детали должны быть плотно подогнаны

Почему? Для надёжной работы автомата важно, чтобы производитель не экономил на материалах и внутренних элементах устройства. Да и как можно довериться «защитнику», который буквально разваливается в руках, стоит закрутить клеммы?

Заглянуть внутрь АВ в магазине мы не можем, но можем предположить, что если внутри устройства всё в порядке, вряд ли производитель станет экономить на корпусе. И ещё: в случае серьёзной перегрузки автомат ненадлежащего качества может просто не сработать, а корпус из дешёвого, нетермостойкого пластика имеет все шансы оплавиться прямо в щитке.

Маркировка автоматических выключателей

Помогает потребителю перед выбором, получить всю необходимую информацию о типе защитного устройства.

Итак, как уже было сказано выше символы B, C, D указывают на допустимую кратность перегрузки в момент включения электроприборов. Причем скорость срабатывания защиты также зависит от данных характеристик и колеблется от 5-10 секунд для автоматов категории В и до 1-2 секунд для автоматов категории D.

Обычно рядом с одним из данных символов указывается уровень номинального тока, (к примеру С16).

Цифровые маркировки 3000, 4500, 6000, 10000 указывают максимальный уровень тока, допустимый для безаварийного отключения автомата (например, в результате короткого замыкания).

Нижестоящая цифровая маркировка (обычно цифры 2 или 3) указывает на класс токоограничения автоматического выключателя, и по сути указывает на быстродействие системы при возникновении нештатной ситуации

Учитывая важность быстрого обесточивания проблемных участков, целесообразнее подбирать АВ с классом токоограничения не ниже третьего

Если же требуется подобрать автомат для работы в комплексе с УЗО, то смотрите советы по данной теме в следующей статье:  http://domgvozdem.ru/index.php/elektrika/142-kak-podklyuchit-uzo-samostoyatelno

Номинальный ток

Номинальный ток автоматического выключателя должен быть больше тока нагрузки. Выбираем ближайший больший номинал из существующих. Для модульных выключателей ряд такой: 0,5; 1; 1,6; 2; 3; 4; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63. В реальности надо выбирать из следующего ряда (т.к. автоматы с остальными номиналами поставляются под заказ и стоят ощутимо дороже): 6; 10; 16; 20; 25; 32; 40; 50; 63.
Сразу предостерегу от выбора номинала автомата «с запасом». Например, при расчетном токе нагрузке в 22А выбрать автомат с номиналом 50А. Есть п.3.14 ПУЭ, который требует номинал автомата «во всех случаях следует выбирать по возможности наименьшими по расчетным токам этих участков или по номинальным токам электроприемников, но таким образом, чтобы аппараты защиты не отключали электроустановки при кратковременных перегрузках (пусковые токи, пики технологических нагрузок, токи при самозапуске и т. п.)».

При каком токе срабатывает тепловой расцепитель?

Конкретной цифры, соответствующей номиналу автомата нет, есть лишь время-токовая характеристика
от производителя автомата. Графики мы рассматривать сегодня не будем, дабы не вносить еще большей
путаницы, рассмотрим лишь две важные величины: ток условного нерасцепления 1,13in и ток условного
расцепления 1,45in. Ток условного нерасцепления — это ток, при котором автомат гарантированно
проработает не меньше часа (для автоматов с номиналом менее 63А). Равен он номиналу автомата,
умноженному на коэффициент 1,13, для номинала 16А это 16*1,13=18,08А, автомат 16А гарантированно
проработает час при токе 18 ампер! Ток условного расцепления — это ток, при котором автомат
гарантированно сработает через час, для номинала 16А это 16*1,45=23,2А

Вот на ток условного
расцепления и следует обращать внимание при выборе номинала автомата или сечения провода. Если
ветка защищена автоматом 16А, то проводка в этой ветке должна выдерживать 23А, ведь такой ток
возможен при перегрузках, пока не сработает автомат, а сработать он может и через час! Стоит
отметить, что, как правило, приведенные цифры справедливы к автоматам с характеристикой «В» и «С»,
и более точную информацию вы найдете в паспорте к прибору

Важно подбирать проводку, выдерживающую
полтора номинала автомата!

Если вы внимательный читатель, то вы заметите некоторые противоречия в этой и прошлой
статье: там
я рекомендую защищать провод сечением 1,5 мм2 автоматом не более 16А. Ведь медный провод 1,5 мм2
выдерживает ток не более 19А. Объясняю: данный провод я рекомендовал использовать для освещения,
а не для розеток, в освещении перегрузку в 19А представить сложно, только КЗ, а доли секунд
короткого замыкания провод выдержит. Другое дело если использовать провод 1,5 мм2 для розеток: в
розетки можно понавтыкать множество приборов и те самые 23А очень даже не исключены, для розеток
такой провод использовать крайне не желательно! Для этих целей предназначен провод 2,5 мм2.

Как ни странно, зачастую в новостройках электрики игнорируют эти самые ВТХ автоматов, ведь 1,5 мм2
согласно таблице выдерживают до 4-х киловатт (220вольт*19А=4180ватт) и плевать, что автомат
отключится только на нагрузке в 5 киловатт, и то через целый час! Так же часто вижу как группы
розеток защищают автоматами с номиналом 25А, при проводе 2,5 мм2 — по сути автоматы защищают только
от КЗ. И все это на фоне того, что производители проводов сплошь и рядом занижают реальное сечение
проводов. Ну пусть данное явление останется на совести проверяющих органов, теперь мы знаем — так
делать не следует.

Лучшие отечественные производители

Пользовательский рейтинг автоматов для электропроводки в квартире также презентует отечественные модели. В Топ-5 изготовителей входят:

1 место – Контактор

Приборы имеют защиту от превышения мощности, легко устанавливаются в щиток, отдельный корпус, могут закрываться кожухами. Параметры тока зависят от серии. ВАЗ рассчитаны на 250 А, Протон – на 1600 А, Электрон – на 6,3 кА. Бытовой автоматический выключатель «КПРО» имеет силу тока до 100 А.

Плюсы:

• регулировка от перегрузки и замыкания;
• гравировка на корпусе;
• хорошая защита оборудования.

Минусы:

• мало бытовых моделей;
• риски поражения током от открытых контактов.

2 место – Коренево

Низковольтная аппаратура рассчитана на 1-3 полюса, имеет номинальное напряжение 230-600 В. Каждый товар бренда – надежный, эксплуатируется без сбоев на протяжении 1000 циклов.

Плюсы:

• полное соответствие продукции ГОСТам;
• качество выше среднего.

Минусы:

одна бытовая серия – ВНК.

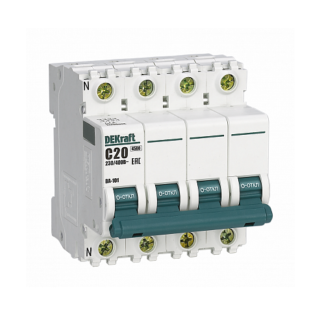

3 место – DEKraft

Основное производство сосредоточено в Китае, но в рейтинг производителей УЗО и автоматов фирма попала по причине доступной стоимости товаров. Модели рассчитаны на 6000 циклов. Разъединение цепи при перегреве проводки и восстановление осуществляется 25 тыс. раз.

Плюсы:

• тестирование автоматов в немецких центрах TUV;
• оптовые продажи со складов в Екатеринбурге и Москве;
• русские подписи на положении рукоятки.

Минусы:

• номинал тока 63 А;
• вход под тип кабеля с сечением до 25 мм2.

4 место – КЭАЗ

Производитель из России работает почти 75 лет. Стандартные автоматы и УЗО представлены линейкой КЭАЗ, новейшие приборы – серией KEAZ Optima. Все устройства рассчитаны на постоянный и переменный ток.

Плюсы:

• можно приобрести дополнительное оборудование – модули сигналов, расцепители;
• компактность.

Минусы:

• дорогая стоимость приборов серии Optima;
• гарантийный срок эксплуатации – от 12 до 24 мес.

5 место – IEK

Российская компания, выпускающая 4000 товаров на китайских заводах. Модульные устройства имеют номинал тока 0,5-64 А, подходят для классов В, С и D. Индикаторные окошки промаркированы красным и зеленым цветом.

Плюсы:

• доступная цена;
• прочный корпус;
• механическая и электромагнитная система срабатывания.

Минусы:

• нередко бывает брак;
• сборки в России нет;
• незначительные подгорания при коротких замыканиях.

Степень защиты корпуса

Степень защиты корпус есть в характеристиках. Она обозначается латинскими буквами IP и двумя цифрами. Первая цифра показывает, насколько устройство защищено от проникновения пыли и посторонних предметов. Самая низшая защита (отсутствует) — 0, самый высокий уровень — 6 (полная защита от долговременного воздействия). Вторая цифра отображает защищенность от воздействия влаги. Без защиты — 0, может некоторое время находится в воде — 8. Расшифровка цифр дана в таблице.

IP степени защиты и их расшифровка

Если электрический щиток установлен в квартире, в сухом помещении, достаточно степени защиты IP20. На лестничных площадках желательна уже более высокая степень защиты. Хотя бы IP32. Если автомат устанавливается на улице, стоит ставить не менее IP55.

Вид электромагнитного расщепителя (кривая отключения)

Следующий параметр, по которому производят выбор автомата защиты — вид электромагнитного расщепителя. Он отвечает за задержку, которая возникает при срабатывании. Она необходима чтобы избежать ложных отключений во время старта моторов различного оборудования.

При включении мотора холодильника, посудомоечной или стиральной машинки, ток в цепи кратковременно возрастает. Это явление называют пусковыми токами, а превышать рабочее потребление они могут в 10-12 раз, но длятся очень недолго. Такое кратковременное повышение вреда не наносит. Так вот, электромагнитный расщепитель должен иметь задержку, которая позволяет игнорировать эти пусковые токи. Отображается эта характеристика латинскими буквами B, C, D. Эта буква ставится перед номиналом автомата защиты (ми фото).  Выбор автомата защиты по этому признаку несложен. Надо только знать характер планируемой нагрузки:

• Автоматы категории В отключают питание если номинальный ток выше в 3-5 раз. Такие автоматы можно использовать если к линии не подключено оборудование большой мощности, имеющее электромоторы. Например, на освещение, на розеточные группы, в которые включается маломощная техника. Также их ставят на выделенные линии, к которым подключается мощная бытовая техника, но не имеющая моторов — электроплиты, варочные поверхности, духовые шкафы.

• Пакетники категории С сработают, если ток станет больше в 5-10 раз. Они выдерживают старт компрессора холодильника и морозильной камеры, любые другие моторы бытовой техники.
• Защитные автоматические выключатели класса D разомкнут контакты если ток станет больше в 10-20 раз. Их устанавливают в основном на предприятиях, имеющих мощное оборудование. В электропроводке частного дома его имеет смысл поставить только в гараже или мастерской. Если вы там используете какие-то мощные устройства.

Собственно, выбор автоматического выключателя в данном случае прост. На линии освещения достаточно установить автоматы категории B, на остальные можно ставить C.

Принцип работы

Дифференциальный автомат марки Univec АД-12 для защиты от поражения электрическим током

В устройстве может быть установлено два типа расцепителей :

• Электромагнитный. При превышении силой тока номинальных значений, установленных для самого автомата, осуществится разрыв сети. Конструктивно расцепитель такого типа представляет собой не что иное, как соленоид, в котором имеется подпружиненный сердечник. Имеются подвижные силовые контакты, с которыми он и связан.
• Тепловой расцепитель. В его корпусе крепится консольно расположенная биметаллическая пластина. Один из ее концов подводится к механизму расцепления. Время, в течение которого сработает этот вид устройства, зависит от токовых характеристик.

Если нужна замена неисправного прибора новым, то детально изучается его обозначение на корпусе. Она и будет служить ориентиром при покупке. Но если требуется оборудовать выключателями только что возведенное здание, то необходим самостоятельный подбор всех параметров. Все основные требования и правила подбор описываются в ПЭУ.

Зачем менять дифавтомат

Трехполюсный дифавтомат

Электрические приборы должны иметь индивидуальную защиту. Раздельные автоматы АВ и УЗО требуют габаритного щитка, что не совсем удобно для квартиры. К тому же необходимо поставить УЗО со значением тока выше, чем номинальный ток АВ в 1-2 раза. Дифавтомат ставится только на линию оптимального тока для предотвращения перегрузки всей сети и коротких замыканий.

В небольшом щитке можно поставить качественное УЗО на вводе и маленькие автоматы для защиты отдельных линий. Однако затраты на оборудование будут больше, чем на несколько дифавтоматов, но это сэкономит место.

Срабатывание дифференциального автомата также возможно в ситуациях, когда УЗО просто не будет действовать.

Учитывайте мощность

Каждый автоматический выключатель рассчитан на определённый суммарный ток всех устройств, подсоединённых к линии, которую он защищает. Каков именно этот суммарный ток, указано на самом приборе. Чтобы узнать силу тока каждого устройства, нужно ознакомиться с его этикеткой или инструкцией. Если ни того ни другого под рукой нет, помогут многочисленные опубликованные в интернете таблицы, в которых указаны типичные мощность и сила тока бытовых электроприборов.

При этом стоит иметь в виду несколько нюансов.

• При включении некоторой техники возникает пусковый ток, превышающий номинальную величину тока в несколько раз. Это следует учитывать при выборе АВ по кривой отключения. (Кривые отключения показывают зависимость времени срабатывания автомата от величины тока, протекающего через него. — Прим. ред.) Иначе включающаяся стиральная машина, например, может привести к срабатыванию автомата.
• Покупая автомат, следует предусмотреть запас по току, позволяющий подключить новые устройства к линии.
• Наконец, от суммарного тока на линии рассчитывается и сечение проводов. Если с ним ошибиться и поставить провода тоньше, чем нужно, может произойти повреждение проводки до ожидаемой перегрузки, то есть до срабатывания автомата. Поэтому следует проконсультироваться с профессиональным электриком по этому вопросу.
