Опрессовка многожильных проводов наконечниками

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ. Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

пайка с использованием тугоплавких высокотемпературных припоев;
«нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

Паяльник (от 80 W)/паяльная лампа/газовая горелка.
Набор для пайки (флюсы/канифоль, припои различных видов).
Термоусадочная трубка и/или изолента.
Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
обезжириваем зачищенный участок;
обезжириваем наконечник;
наносим флюс во внутреннюю часть наконечника;
припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

Молоток.
Керн (не обязательно, но желательно).
Небольшой напильник по металлу.
Тиски (не обязательно, но желательно).
Токопроводящая паста (крайне желательно).
Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

снимаем изоляцию со шнура (запас 0.3–0.5 см);
следим за тем, чтобы жилы не были повреждены;
распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала; обезжириваем шнур;
равномерно наносим токопроводящую пасту;
зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
после чего до конца устанавливаем провод в наконечник;
берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
делаем 4–5 точек фиксации;
переворачиваем наконечник, повторяем операцию;
проверяем соединение на прочность;
надеваем термоусадку на соединение, греем его;
готово, соединение обжато!

Зачем нужны НШВИ и НШВИ-2?

Многие мастера, особенно представители предыдущих поколений, спорят о необходимости применения НШВИ и НШВИ-2, считая данные изделия лишней тратой средств. И аргументируя это тем, что обычный многожильный провод достаточно только правильно затянуть. Но является грубой ошибкой, приводящей к частым проблемам и неисправностям бытовой электросети.

Зачем нужны наконечники НШВИ и НШВИ-2:

Наконечники уберегают жилу от деформации и механического повреждения, которое неизменно следует за качественной затяжкой фиксирующего винта автоматического выключателя.

Правильно опрессованные изделия представляют собой ровную поверхность, контакт которой с винтом автомата будет намного лучше, чем просто скрученного многожильного провода.
Наконечник соединяет между собой все жилы провода, поэтому резко снижается возможность их разброса при монтаже. А несколько выбившихся жил приводят к ухудшению контакта соединения.

НШВИ и НШВИ-2 применяют, в основном, при подключении коммутационных приборов, таких как автоматические выключатели, УЗО, дифференциальные автоматы, реле времени и т.д.

Что такое НШВИ и НШВИ-2?

Необходимо начать с расшифровки аббревиатуры: НШВИ – наконечник штыревой, втулочный, с изоляцией. Если встречается обозначение без буквы «И» в конце, то это означает отсутствие дополнительного изоляционного материала. НШВИ-2 отличается от стандартного НШВИ только тем, что его можно устанавливать на 2 провода одновременно.

Также в конце каждой аббревиатуры может указываться сечение проводника, под которое рассчитан наконечник. Данную информацию несёт и маркировка изделия.

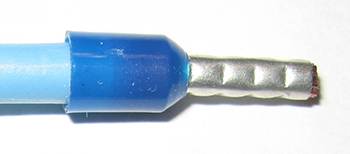

Рисунок 1: НШВИ

Каждый наконечник состоит из лужёной медной трубки и специальной юбки, выполняющей в изделии роль изоляции. Сейчас наиболее популярны именно изделия с изоляцией, которые являются неотъемлемой частью современной электропроводки.

Рисунок 2: НШВИ-2

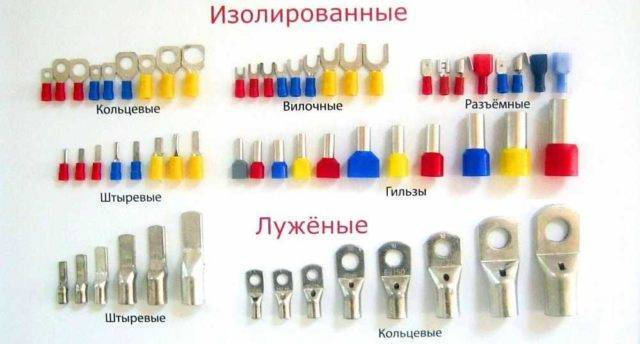

Виды и разновидности

Наконечники для многожильных проводов выпускаются под сечение от 0,5 мм² до 250 мм². По форме контактной части они бывают:

кольцевые;
вилочные;
разъемные;
штыревые (с разной формой штырей);
гильзы.

Формы лопатки кабельных наконечников

Под винтовые зажимы провода оконечивают кольцевыми или вилочными наконечниками. Их часто можно увидеть на шнурах, которые подключены к клеммным колодкам бытовой техники: стиральных и посудомоечных машин, электрических духовок, плит, варочных поверхностей. Если заглянуть внутрь оборудования, там могут быть еще и штыревые или разъемные наконечники

Тут важно чтобы форма штыря совпадала с гнездом, так как они бывают очень разнообразными. Только те, которые представлены на фото вверху более-менее стандартные, а, вообще, могут быть разной формы, длины

По материалам

Кроме формы, отличаются наконечники для проводов могут по металлу, из которого они изготовлены. Существуют:

алюминиевые;
медные;
латунные;
комбинированные — трубка из алюминия, медная лопатка.

Медные наконечники могут быть из стандартной электротехнической меди, но чаще всего используют луженые изделия, так как они практически не окисляются, что обеспечивает лучший контакт.

Еще несколько видов

Материал наконечника выбирают в зависимости от материала жил. Для меди — медные, для алюминия — алюминиевые. Если надо алюминиевый кабель посадить на медную шину, применяют комбинированные. Они решают проблему химического взаимодействия меди и алюминия. Например, такие наконечники пригодятся если от столба протянут алюминиевый кабель, а подключать его надо к медной шине.

По способу установки

Различают наконечники на провод по способу установки. Они бывают:

Под опрессовку. Для их установки требуются специальные обжимные клещи или гидравлический пресс (под большие диаметры или объемы работы).
Под пайку. Используются только медные или луженные медные наконечники. Форма обычно разъемная.
Под болты. Опознать их можно по внешнему виду — есть отверстие под болт. При установке болт закручивается, зажимая провода. Не слишком удобный способ, так как болт может торчать, что часто мешает.
Под сварку. Используется в быту нечасто.

Наконечники под обжим самые популярные при разводке электропроводки в домах и квартирах

Есть еще винтовое соединение. Оно применяется с кабелями больших диаметров. Внутренность наконечника имеет форму урезанного конуса — сужается в верхней части. На внутренней поверхности нарезана резьба. Кабель просто ввинчивается внутрь, за счет прилагаемых усилий проводники прижимаются к стенкам, что обеспечивает хороший контакт.

Чаще всего используют обжимные наконечники. Они дают хорошее соединение, просто устанавливаются. Единственный минус — необходимо иметь специальный инструмент — обжимные клещи. Но стоят они не так дорого, а служат годами.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

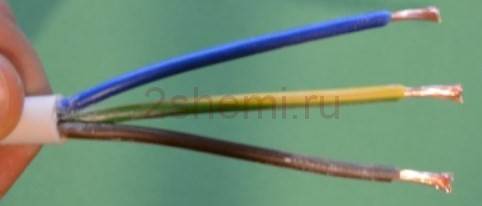

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую же длину, как длина втулки, которая в этом случае составляет 8 мм.

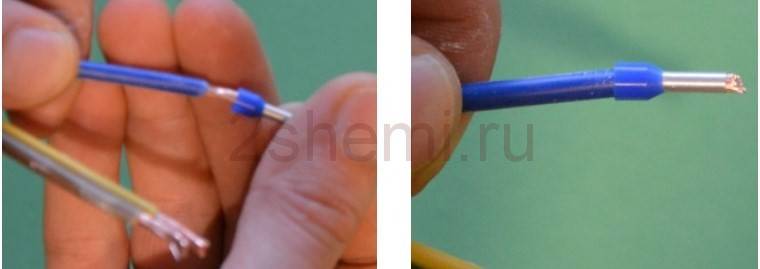

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

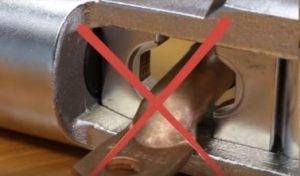

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

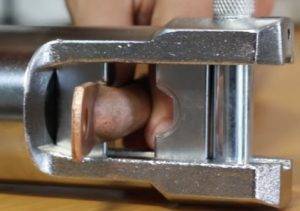

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

После насаживания трубочки достаточно вставить наконечник с проводами в соответствующее отверстие в обжимном устройстве. Наконечник имеет размер 2 X 2,5, поэтому отверстие 2.5 будет слишком маленьким. Тут подходит отверстие 4 мм2.

Нажимаем на наконечник сжав ручку приспособления. Готово!

Как правильно опрессовать НШВИ или НШВИ-2

Чтобы наконечник НШВИ или НШВИ-2 прослужил действительно долгий эксплуатационный срок, его необходимо правильно обжать на проводе.

Последовательность обжимки наконечников следующая:

1. Зачистить конец провода на такое расстояние, соответствующее длине наконечника.

2. Одеть НШВИ или НШВИ-2 на зачищенный участок. При этом изолирующая юбка должна закрывать возможные открытые участки токоведущей жилы.

3. Выбрать отверстие в пресс-клещах, которое соответствует сечению жилы и медного наконечника.

Рисунок 3: Пресс-клещи для НШВИ и НШВИ-2

4. Вставить наконечник в пресс-клещи и надёжно зажать.

5. Проверить качество соединения, подёргав провод и наконечник из стороны в сторону, не прикладывая лишних усилий. Если несколько мелких жил выбились из наконечника, то их можно просто отрезать бокорезами.

Процесс опрессовки НШВИ-2 ничем не отличается от обжимки НШВИ, за исключением того, что в наконечник вставляются 2 зачищенных провода одновременно. С помощью таких наконечников очень удобно делать перемычки на автоматические выключатели.

Надёжно обжатый наконечник – залог качественного контакта, соответственно, отсутствие неисправностей и длительный эксплуатационный срок электропроводки.

Обжим одинарного наконечника

Делая первый раз опрессовку, желательно потренироваться на ненужном куске кабеля. Лучше испортить один наконечник для тренировки, чем потом менять весь подключаемый провод. После отрезания бракованной втулки он может не доставать до контакта электрооборудования.

Чтобы обжим получился качественным, необходимо соблюдать ряд правил:

вставляя внутрь матрицы втулку, надо удерживать кабель, чтобы его жилы не вышли из посадочного гнезда;
проверив соответствие цветной разметки на инструменте и наконечнике, начинают сжимать клещи до срабатывания храпового механизма. Во время опрессовки он блокирует инструмент от разжима, и если получился брак, храповик надо разблокировать. Наконечник извлекают из матрицы, отрезают и повторяют процесс заново;
используя инструмент без храповика, фиксацию жил контролируют легким потягиванием руки. Хорошо обжатые жилы не должны двигаться в гнезде;
существует инструмент с двухконтурным обжимом. Он сдавливает металлическую часть втулки и сам изолятор. Матрица таких клещей имеет два гнезда разного размера. Так вот, перед началом обжима надо проследить, чтобы манжет и металлическая часть легли в соответствующие гнезда.

По окончании обжима необходимо проверить прочность соединения, натянув слегка руками два элемента.

Назначение и область применения

Алюминиевые и медные наконечники для кабелей

Основная задача наконечников – обеспечить надежный контакт между несколькими проводниками, шиной и проводом, а также зажимом и проводом. Также их используют, чтобы упростить монтажные работы, связанные с электротехническим оборудованием, при выполнении каких-либо технологических операций.

Кабельные наконечники служат качественным аналогом различных скруток и всех типов самодельных соединений, которые еще очень распространены. Это недорогое и простое в применении приспособление служит гарантом качественной фиксации провода внутри гильзы.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

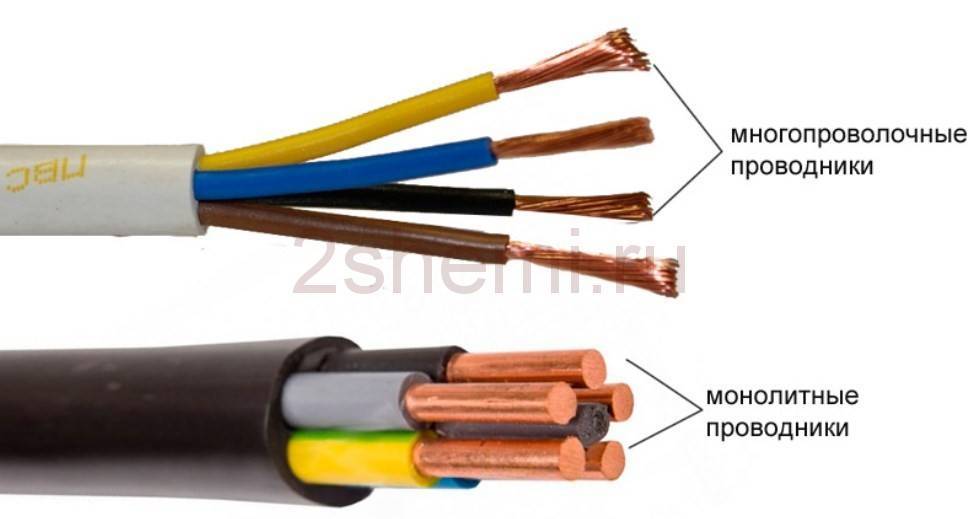

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

с монолитной жилой;
многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом провода с монолитной жилой:

убеждаемся в правильности соединения;
вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
до конца утапливаем оголенный участок провода в наконечник;
прилагая усилие нажимаем на рукоятки кримпера;
как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

слишком слабое сжатие ручек инструмента;
неисправность храпового механизма;
«слабая» пружина в храповике;
не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
надеть на шнур небольшой кусок термоизоляционной оплетки;
после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Назначение

Наконечники втулочные позволяют собрать в одну прочную жилу многопроволочные контакты. В противном случае провод с большим числом жил не получится надежно закрепить. Проволока будет пережиматься, отламываться, уменьшая номинальное сечение провода и ухудшая токопроводимость. Как только такой жгут будет зажат в клемме, жилы распадутся по всему разъему, теряя пропускную способность соединения.

До появления НШВИ такую задачу решали лужением концов. Это позволяло объединить все жилы в один цельный жгут. Но такой способ отнимал много сил и времени.

Применение НШВИ обеспечит качественное соединение при опрессовке провода. Сжимаемая гильза наконечник равномерно распределяет нагрузку на всю жилу. Существуют медные гильзы различных диаметров, с соответствующей им цветовой маркировкой. Опрессовка не вызовет сложностей при наличии специального инструмента.

Наконечники штыревые НШВИ

НШВИ – это штыревые электромонтажные детали втулочного типа. Их изготавливают из электролитической меди, тыльная сторона покрывается изоляционным материалом. Материал подвергается обработке с помощью гальванического лужения.

В промышленности и домашних условиях такие детали используются для опрессовки кабелей с сечением не менее 0,25 мм.кв. В сравнении с аналогами этот тип конструкций имеет много преимуществ, основное из них – существенная экономия времени, которая затрачивается на опрессовку.

Обжим многожильного провода НШВИ осуществляется следующим образом:

Проанализировать площадь сечения провода и выбрать правильную марку наконечника

Важно, чтобы жилы беспрепятственно входили со стороны юбки.
Гильзы рекомендуется приобретать с небольшим запасом. Например, провод 1,25 мм должен обжиматься гильзой от 1,5 мм.кв, а сечение юбки будет не более 2,5 мм.кв.

Для качественного выполнения работ рекомендуется использовать специальные пресс-клещи или гидравлические клещи, инструменты марки ПК1 или ПК1М.

Порядок опрессовки наконечников и гильз

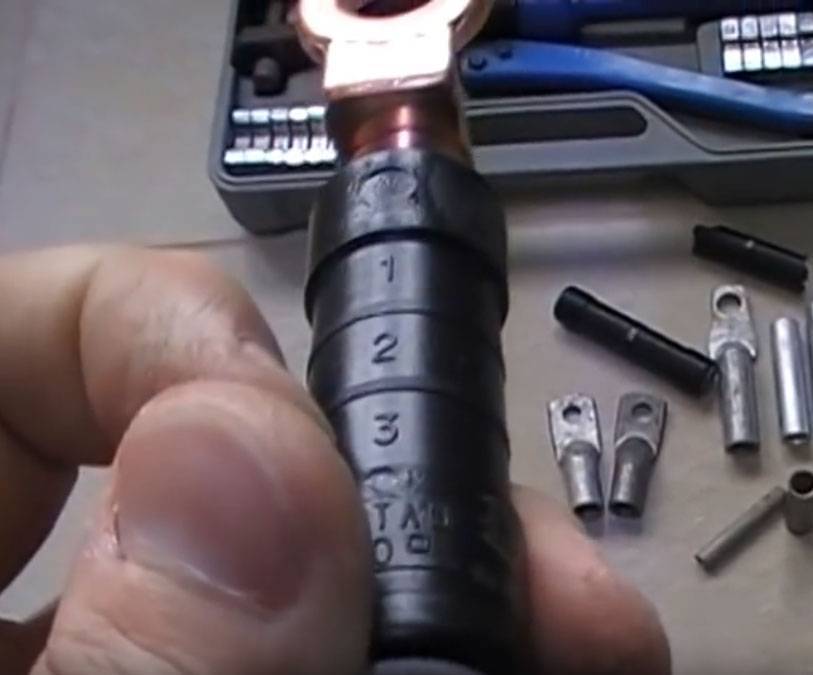

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

от длины наконечника
и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

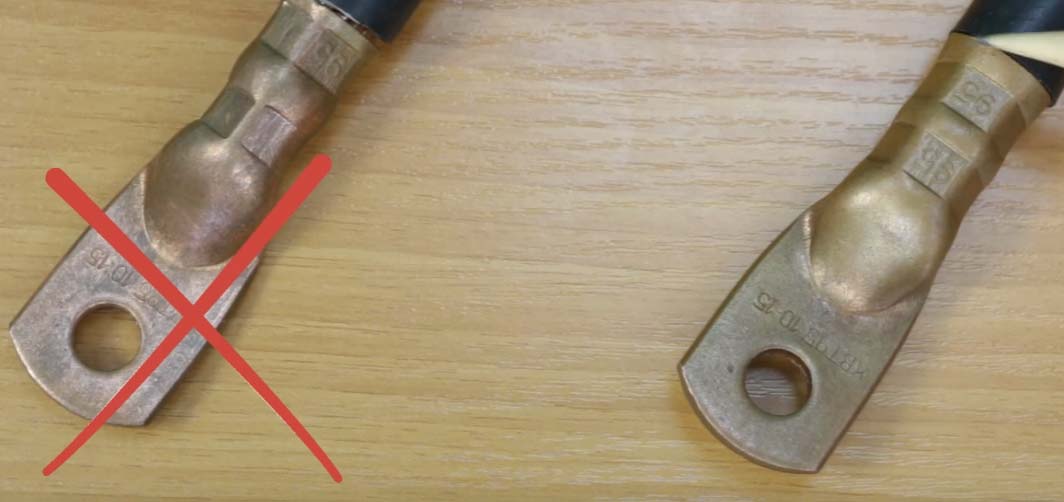

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Как опрессовать втулочные наконечники НШВИ

Опрессовываемый наконечник не является съемным соединением. При неудачной опрессовке или при возникновении необходимости смены наконечника его срезают. Для сжатия втулки применяют специальные пресс-клещи. В комплект к ним входят насадки под разные сечения втулок.

Существуют различные модификации пресс-клещей для обжима втулочных наконечников, модели которых могут выполнять одну или несколько функций. По типу конструкции разделяют их следующим образом:

Универсальные пресс-клещи — наиболее часто встречаемые и удобные в работе. Применяются для удаления изоляции с проводов и опрессовки гильз. Такие клещи помимо опрессовки НШВИ могут применяться и для работы с другими видами наконечников.
Пресс-клещи с устройством контроля нажатия. Эти клещи снабжены специальным устройством, регулирующим степень обжатия проводов и не допускающим повреждения втулки.
Пресс-клещи с шарнирным механизмом. Такая конструкция позволяет повысить силу сжатия для облегчения процесса ручного обжима.
Клещи с храповым механизмом. Конструктивная особенность таких клещей в том, что исключается непроизвольное разжатие инструмента и порча втулки.

Watch this video on YouTube

Перед опрессовкой необходимо провести ряд подготовительных мер:

Определившись, какая длина трубки требуется, с поверхности провода срезают изоляцию. Длина очищенного кабеля должна соответствовать длине втулки. Для этого используют универсальные пресс-клещи, острый нож или специализированное устройство — стриппер.
Втулка с внутренней стороны имеет развальцовку. Это облегчает процесс введения провода. Но для исключения загиба отдельных проводов жилу предварительно немного скручивают.
Диаметр втулки подбирается по сечению кабеля

Скрутка должна свободно входить, но не должна болтаться.
При подготовке пресс-клещей стоит обратить внимание на цветовую маркировку, нанесенную на матрицы. Она соответствует цветам на наконечниках

Производители стремятся соблюдать соответствие цветового обозначения диаметров между матрицами и втулками для облегчения процесса монтажа.

При обжиме наконечника кабель стоит брать с небольшим запасом. Если опрессовка по каким-то причинам не получилась, то наконечник срезают и повторяют процедуру заново.

Для качественного обжима существуют условия:

Зачищенный конец провода не должен торчать из гильзы над пластиковым изолирующим манжетом втулочного наконечника. Конец должен быть заподлицо с краем гильзы.
Убедившись в соответствии цветов на втулке и матрице, сжимают ручки клещей до срабатывания храповика. Он должен заблокировать инструмент, не дав ему разжаться. После проверки храповик отпускается.
При использовании клещей без храповика степень сжатия контролируют легким движением проводов. Жилы должны быть плотно обжаты и не должны двигаться.
После завершения процедуры рекомендуется, придерживая провод, потянуть наконечник, чтобы убедиться в надежности контакта.

Существуют устройства с двухконтурным обжимом. Отличаются они тем, что сдавливают не только медную гильзу, но и пластиковый изолятор. Матрица таких клещей состоит из двух гнезд разного диаметра. Перед опрессовкой необходимо убедиться в соответствии диаметров и в том, что втулка с фланцем легли на свои места.

Обжим двойного изолированного наконечника имеет некоторые отличия. Применяется такое соединение, когда в одну клемму необходимо зажать несколько жил. В данном случае применение одинарных наконечников создает трудности в подсоединении. Поэтому и используют двойные наконечники.

Процесс заключается в том, что внутрь широкого фланца заводят несколько заранее подготовленных проводов и обжимают кримпером. Это устройство подходит и для обжатия одинарных наконечников.

Кримпер — для обжима втулочных наконечников, модели бывают саморегулируемые и со сменными матрицами разных размеров. Саморегулируемое устройство оснащается четырьмя подвижными кулачками, сжимающими гильзу. Благодаря такой конструкции не требуются сменные насадки. Диаметр подходящих втулок указывается на самом инструменте.

В том случае, если необходимо обжать несколько проводов вместе, но при этом нет двойной втулки, используют наконечники с большим сечением так, чтобы внутрь вошли два провода.

Соответствие размеров втулочных наконечников и сечения провода предусмотрены производителем. Необходимо точное их соблюдение. Это исключит повреждение кабеля, избавит от необходимости повторной опрессовки и гарантирует исправную работу на протяжении всего срока службы. Специализированный инструмент обеспечит надежность проделанной работы, облегчит процесс монтажа.

Опрессовочный инструмент

Крепящийся к жилам наконечник методом опрессовки является несъемным соединением, поэтому при подключении к другому электрооборудованию иным способом его придется отрезать. Процесс опрессовки – это своеобразный обжим втулки с жилами внутри. Для этих целей используется специальный инструмент – пресс клещи. Они комплектуются набором матриц под разные диаметры наконечников.

Пресс клещи производят разных модификаций, а некоторые модели предназначены для выполнения двух видов работ:

самыми распространенными и удобными в работе являются универсальные пресс клещи. Они способны выполнять двойную функцию: зачистку изоляции с провода и опрессовку втулки. Причем кроме НШВИ, пресс клещи справятся с другими типами наконечников;
иногда пресс клещи оборудуют регулировочным механизмом, контролирующим усилие обжима. Это устройство позволяет избежать случайного пережатия втулки;
пресс клещи с шарнирами увеличивают прижимную силу инструмента, что облегчает процесс ручного обжима;
очень удобны в работе пресс клещи с храповым механизмом. Он препятствует разжиманию инструмента до окончания опрессовки. Часто бывает так, что разжатый случайно инструмент ослабляет недожатую втулку в матрице, и она проворачивается. Следующее прижимание матрицей может не совпасть с канавками от предыдущей опрессовки, что создаст плохой обжим.

Вообще, каждый специалист подбирает себе пресс клещи индивидуально. Ведь от удобства инструмента зависит качество и скорость работы.

Наконечник штыревой втулочный изолированный для проводов и его опрессовка

Кабеля типа одиночного провода очень хорошо подходят для разводки электросети 220V по всему дому. Они жесткие, поэтому вы можете изгибать их как хотите, и благодаря тому, что внутри провод представляет собой одиночный стержень, без дополнительных инструментов, используя обычные электрические разъемы он быстро соединяется с другими проводами и блоками (например в электрощитке).

Сетевые шнуры — это совсем другая история. Они гибкие, а внутри один провод состоит из дюжины или даже нескольких десятков тонких медных проводков. Подавляющее большинство шнуров питания поставляемых с бытовой техникой и всевозможными удлинителями, изготавливаются с использованием проводных многожильных кабелей.

Используя такие кабели можно подключить два и более провода в одну точку без использования внешних электрических разъемов. Для этой цели используются кабельные концевые втулки (наконечник штыревой) и о них будет сегодняшняя статья. Важным преимуществом этого решения является получение очень хорошей контактной поверхности выключателя с кабелем или проводами.

Соотношение сечения провода и наконечника

НВШИ можно проводить опрессовку только гибкого многожильного провода. Для одножильных проводов такие втулки использовать нельзя. Опрессовку жестких жил выполняют неизолированными втулками.

Используемый одинарный или двойной наконечник надо подбирать по сечению проводов. Вставляться жилы должны свободно, и хорошо сидеть в гнезде еще до его обжима. Это обеспечит наилучший контакт после опрессовки.

Если говорить о соотношении сечения, то втулки рассчитаны не на конкретный диаметр провода, а имеют небольшой разбег. Например, провод ПВ-3 1х2,5 мм2 можно обжать в наконечнике с сечением посадочного гнезда от 1,5 до 2,5 мм2.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения, но разных производителей.

Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться. Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

Люфт может быть и он допустим, но он должен быть минимальным.

Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.

существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой.
замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.

Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9. Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы. Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Подготовительные работы перед опрессовкой

Опрессовку проводов начинают с подготовительных работ:

Первым делом жилы очищают от изоляции. Ее снимают ровно по длине металлической части наконечника. Для этого используют пресс клещи с функцией снятия изоляции или острый нож. Существует еще специальный инструмент – стриппер, автоматически снимающий изоляцию;
Металлическая часть с манжетой имеет на краю развальцовку, улучшающую вход жил внутрь посадочного гнезда. Но, чтобы при вводе некоторые проволоки не отогнулись по сторонам, жилы слегка скручивают рукой;
Втулку подбирают по сечению, чтобы жилы свободно входили в посадочное гнездо, но и не болтались слишком свободно;
Теперь настало время подготовить пресс клещи для опрессовки

Беря первый раз в руки инструмент, надо обратить внимание на нанесенную цветную маркировку. Она соответствует цветам наконечников

Производители инструмента и втулок стараются соблюдать цветовой стандарт для облегчения однотипных подсоединений. Цветное обозначение указывает на соответствие диаметров матрицы клещей и втулки поэтому, например, опрессовку синего наконечника необходимо делать гнездом матрицы, маркированным аналогичным цветом.

Разобравшись с инструментом и подготовив все материалы к работе, начинают опрессовку.
