Важно знать

Первое, о чем хотелось бы рассказать – в чем важность оконцевания жил проводов и кабелей специальным инструментом и для чего вообще нужно обжимать проводники наконечниками

Наверняка Вы обращали внимание на то, как подсоединяется шина заземления к корпусу распределительного щитка. Желто-зеленый провод крепится с обеих сторон винтовым соединением через специальный наконечник, как показано на фото ниже

Не так давно вместо такого наконечника жила просто загибалась кольцом с помощью пассатижей и затягивалась винтом. Некоторые горе-электрики просто вставляли жилу между винтом и пластиной и тщательно зажимали отверткой. Делать так категорически запрещается, т.к. при таком способе оконцевания жил возрастает переходное сопротивление, в результате чего можно увидеть оплавленную изоляцию кабеля, которая может повлечь за собой короткое замыкание в проводке либо более тяжкие последствия – возникновение пожара в доме.

Еще одно очень неблагоприятное последствие при неблагополучном креплении жил – отгорание нуля при высоких токовых нагрузках. О последствиях отогорания нулевого провода Вы можете узнать в соответствующей статье!

Гильзы для опрессовки

Не в каждом устройстве или приборе коммутация внешней цепи применяет кабельный наконечник, есть еще оконцовка гильзой, ее выбор проводится по типу подключаемого провода (медь, алюминий). Для кабелей с медными жилами — маркировка гильз ГМЛ, где:

• Г — наименование изделия, гильза;
• М — материал, из которого она выполнена, медная;
• Л — изделие имеет покрытие, луженое.

Для алюминиевых проводов выбирается марка ГАО: гильза алюминиевая закрытого типа. Когда необходимо сделать соединение с переходом алюминия на медь, выбирается изделие, выполненное из сплава. Не допускается применение изделий для медных проводов на алюминиевые жилы, это теплопара, которая будет нагреваться вследствие электрохимической реакции, проходящей в материал этих проводников при соединении.

Специалисты рекомендуют делать специальную смазку для алюминиевых жил проводов — кварцевазелиновую пасту, которая уменьшает протекающий процесс окисления открытых алюминиевых проводов.

Гильзы ГМЛ 120:

Гильзы ГМЛ 120

Что означает маркировка наконечника: полная расшифровка

У каждого типа и вида изделия своя буквенно-цифровая маркировка, не зная которую домашнему мастеру невозможно объяснить в магазине, что ему нужно. Разберем популярные маркировки:

• ТМЛ – луженый наконечник, для работы с которым нужен специальный инструмент – опрессовыватель. Выглядит как НШП. Разница лишь в том, что НШП – медный;
• ТА – тот же наконечник, но из алюминия;
• СИП – самонесущий наконечник, имеющий собственную изоляцию по трубке и кольцевую установочную пластину;
• НШВИ – распространен в бытовом использовании, втулочный штыревой;
• НКБ – используется в промышленности в качестве геофизического кабельного;
• РФИ-М – это уже флажковый наконечник;
• IEK – медный вилочный;
• ТМД – двойные глухие соединители;
• НКИ – изолированный кольцевой.

Алюминиевые изделия регламентируются ГОСТ-9581-80, медные – ГОСТ-7368-80.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.

Вариант цветной маркировки

Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот расшифровка некоторых обозначений:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

1. номинальном сечении;
2. диаметре контактного стержня;
3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Чем опасно отсутствие оконцевания

Оконцевание проводов создает надежный контакт проводника с устройством

Под оконцеванием понимают процесс обработки и формирования жилы для создания прочного соединения с прибором

При выборе способов оконцевания проводов и кабелей важно понимать, как поведет себя тот или иной материал и что нужно сделать, чтобы контакт был прочным. Важнейшее условие безопасности электросети – это создание надежного и качественного контакта проводника с устройством, к которому он присоединяется

Если соединение плохое, может произойти короткое замыкание или возгорание. Ненадежный контакт приводит к высокому переходному сопротивлению. Оно по своей сути является резистором, на котором образуется тепло. Повышенное тепло приводит к горению и плавлению провода.

От переходного сопротивления нужно избавляться. Но это довольно сложная задача, которой мешают оксидная пленка, небольшая площадь контакта, слабое сжатие на зажимах коммутационного устройства. Можно лишь уменьшить ПС – в этом случае помогает оконцевание жил проводов.

Виды наконечников

Сделать оконцевание кабеля или провода можно быстро с помощью специальных наконечников. Их ассортимент разнообразен – бывают наконечники для алюминиевой и медной проводки, для однопроволочных и многопроволочных проводников. Каждое изделие имеет свою маркировку по ГОСТ, по которой можно понять предназначение и характеристики электротехнического устройства, а также климатические условия эксплуатации.

Наконечники для медных проводов ТТМ и ТМЛ

Кабельный наконечник ТМЛ

Многопроволочные жилы из меди можно оконцовывать специальными наконечниками из медной трубы, просверленной под болт. Есть две модификации таких устройств – без покрытия и луженые. Они также маркируются как ТМ (ТМЛ), после чего ставится сечение провода под зажим в миллиметрах и диаметр отверстия наконечника в мм. Крепление таких фиксаторов осуществляется опрессовкой с использованием специальных клещей. Использовать обычные пассатижи или молоток не рекомендуется, иначе можно повредить механизм. Количество обжимов должно быть два и более для надежной установки.

Использовать такие наконечники можно и для однопроволочных проводников

Важно лишь правильно подобрать размер, так как в ином случае жила может обломиться. Перед монтажом концы зачищаются от изоляционного слоя и окисла до характерного металлического блеска

Область применения таких изделий достаточно широка. Их можно встретить в подключении кабельных стояков на распределительном вводном приборе в подъезде, в заземлении металлических распределительных коробок, подсоединении электроплит, ответвлении. Также активно применяются в промышленности.

Для оконцовывания подходят провода и шнуры с сечением от 2,5 кв.мм до 240 кв.мм.

ТМЛ (о)

ТМЛ (о)

Менее используемая модификация наконечников ТМЛ – это устройства под опрессовку с контрольным окном, которое позволяет мастеру увидеть процесс установки проводника на место.

Монтируются такие изделия также пайкой. Область применения – промышленность. В быту практически не используются, поэтому многие домашние электрики и специалисты в сфере ЖКХ даже не имеют представления о существовании таких устройств.

ТАМ

Наконечник ТА

Алюминиевые и медные наконечники ТАМ для кабелей используются в подключении алюминиевой проводки к медным шинам на вводных и распределительных устройствах. Изделие представляет собой наконечник из двух металлов, в котором хвостовик выполнен из алюминия, а сам корпус из меди. Переходное сопротивление отсутствует благодаря фрикционной диффузии. Способ монтажа – опрессовка.

ТА

Используются для алюминиевых проводов. Внешне похожи на изделия марки ТМ, но выполнены из другого материала. Имеют минимальный размер 16 кв.мм.

Соединение и оконцевание жил проводов и кабелей из алюминия можно производить только с использованием кварце-вазелиновой смазки, которая препятствует образованию окисла на поверхности. Благодаря ей уменьшается контакт с воздухом.

Другие виды наконечников

Наконечник ПМ

Медные провода в бытовой технике нередко оконцовываются наконечниками из меди под пайку. Приборы имеют специальные «уши», которые позволяют надежно зафиксировать проводник. К таким изделиям можно отнести марку ПМ, в которой «уши» сведены в производственном исполнении. Применяются для проводов с сечением от 2,5 кв.мм.

Уменьшение габаритов коммутационных аппаратов, средств защиты привело к изменению размеров зажимов. По этой причине все чаще применяется оконцеватель проводов НШП штифтовой.

В промышленности активно используются кабельные болтовые и механические наконечники НБ. С их помощью оконцовываются силовые кабели с сечением от 25 кв.мм до 240 кв.мм. Они делаются из алюминиевого сплава и имеют хорошую стойкость к образованию коррозии. Для создания герметичности в комплекте идет термоусадочная трубка.

Ассортимент наконечников весьма разнообразен, всегда можно найти устройство для данного вида проводника, однако многие пользуются самодельными

Такие изделия имеют важное преимущество – возможность создания наконечника под любой размер. Они могут производиться достаточно просто – требуется трубка из нужного материала, расплющивается с одного конца, а затем в ней просверливается отверстие

Применяются самодельные приборы в устройствах заземления.

https://youtube.com/watch?v=geLA-dSlunM

Где купить наконечники для проводов под опрессовку

Прежде чем отправляться в магазин, стоит заранее ознакомиться с предлагаемыми на рынке вариантами. В таблице представлены цены на некоторые наконечники для проводов под опрессовку.

Фото Продукция Характеристики Средняя цена, руб.

Штыревой втулочный изолированный наконечник НШВИ2 2.5-10, 50шт Передовик 26685

Чтобы выбрать качественное изделие помните, что каждому наконечнику должен соответствовать определенный провод. Несоответствие этих двух элементов чаще всего приводит к ошибкам при выполнении опрессовки. Нельзя пользоваться самодельными наконечниками или для экономии резать гильзу на две части. Надеемся, что вам пригодятся наши советы и помогут сделать правильный выбор.

Разновидности наконечников по конструкции

В зависимости от конструкции вывода, подключаемого электроприбора, подбирается форма наконечника. Она бывает нескольких видов.

Наконечниками можно подключать один или два провода, для второго случая производятся специальные детали. Фиксация осуществляется за счет обжима или болта, встроенного внутрь хвостовика. Первый вариант наиболее применим в быту и на производстве, предназначен для гибких проводов из множества жил. Второй подходит для жестких кабелей.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;

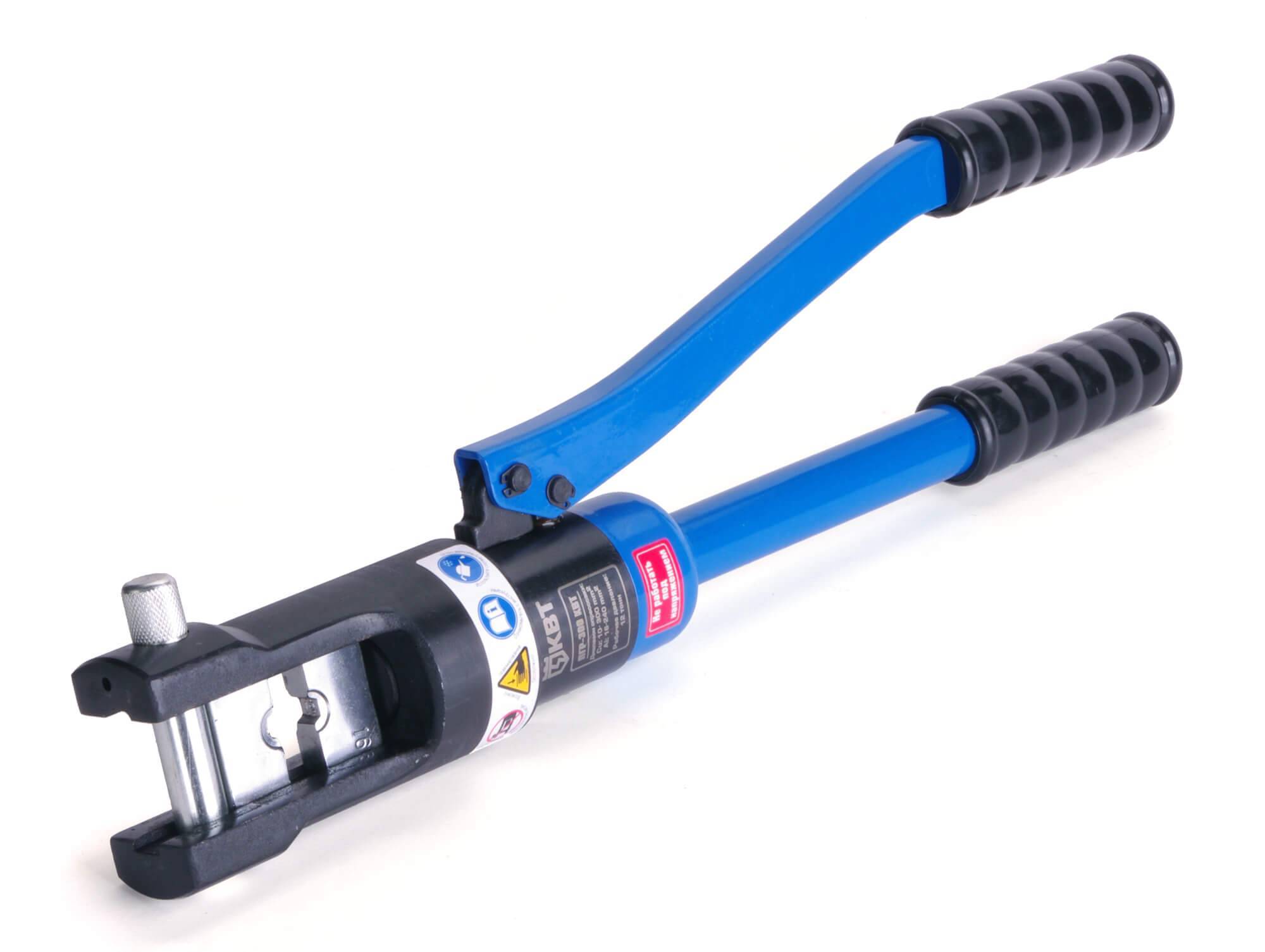

• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Виды пресс-клещей

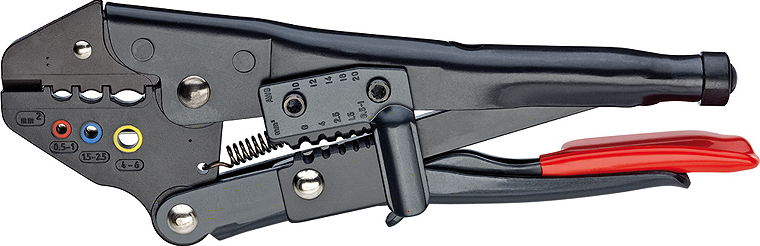

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

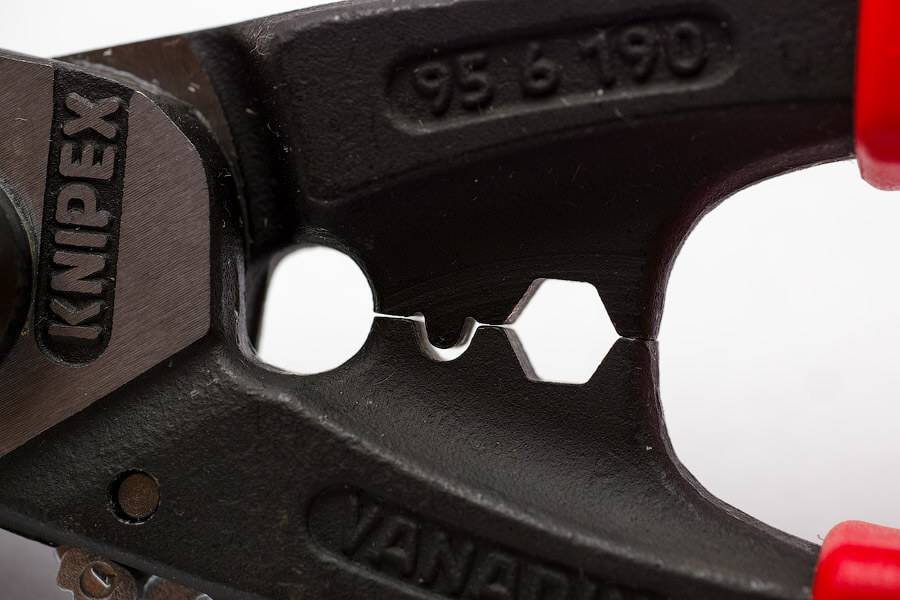

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

• Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
• Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
• Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

• кольцевые (НКИ).
• вилочные (НВИ).
• штыревые круглые (НШКИ).
• плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
• ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.

В итоге вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.

Инструмент

Опрессовка кабельных наконечников проводится специальным инструментом, который разработан и изготовлен для этих целей. Для опрессовки наконечников инструмент необходим, так как человек простым усилием не может создать нужного усилия для качественной оконцовки кабельной жилы. Какой выбрать инструмент для опрессовки — зависит от того, с каким сечением провода или кабеля проводится работа. Перечислим наиболее применяемый инструмент:

1. Пресс-клещи марки ПК2 или ПК2М — это ручной инструмент, который применяют в оконцевании жил проводов и кабелей сечением до 10 кв.мм.
2. Пресс-клещи марки ПК1 или ПК1М — это усиленный вариант ручных клещей с длинными ручками, ими можно делать оконцовку жил до 50 кв.мм.
3. Клещи гидравлические, ручные, которыми без особых усилий можно оконцевать жилу до 10 кв.мм.
4. Ручной пресс, который используют в промышленном производстве для провода сечением до 240 кв.мм.
5. Гидравлический пресс с электроприводом или ножной педалью, оконцовываются кабеля до 300 кв.мм.

Инструмент для опрессовки:

Инструмент для опрессовки

Соединение токопроводящих жил от 16 до 240 мм/кв

Принцип обжимки таких жил практически аналогичен описанному выше. Исключение составляют использование более мощного инструмента и двухсторонний тип соединения.

Перед опрессовкой опять же нужно подготовить жилы. Для этого необходимо удалить изоляцию на 3,5-6,5 сантиметров.

Перед опрессовкой нужно подготовить провода. Затем необходимо закруглить их концы:

многопроволочные жилы закругляются пассатижами;

однопроволочные – специальным инструментом, который обычно продается в комплекте опрессовочном комплекте.

Медные провода перед обжатием обрабатываются техническим вазелином, а алюминиевые, соответственно, кварцевазелиновой пастой. Обычно гильзы смазываются изнутри еще на заводе. Не нужно бояться, что смазка увеличит сопротивление – при соблюдении технологии, она будет вытеснена из места контакты в пустоты.

Жилы вводятся в гильзу с двух сторон

Важно, чтобы стык произошел прямо посередине гильзы. При локальном вдавливании степень деформации проверяется специальным щупом или штангенциркулем в месте образования ямок

Если обжатие сплошное, то размеры сечения нужно проверить по таблице.

Алгоритм оконцевания электрических проводов

Данный процесс не является слишком сложным, поэтому любой желающий может выполнить работу своими руками в домашних условиях. Перечень действий:

• Выбор инструмента (пресс-клещи или стриппер с функцией клещей)
• Подбор требуемых наконечников
• Надевание на жилы с усилием
• Обжатие прессом

Согласно государственным стандартам оконцевание проводится в нескольких местах, так как это позволяет обеспечить лучший контакт и меньшую резистенцию.

Ручная опрессовка с помощью молотка или пассатижей нежелательна, так как этот процесс не позволяет обеспечить надежный контакт. Пресс-клещи могут иметь как гидравлический, так и ручной привод.

Если электропровод является одножильным, следует осуществить правильный подбор обжимной матрицы, так как можно случайно перекусить проводник.

Оконцевание проводов следует проводить в несколько этапов:

• Жилы, прошедшие очистку и обработку припоем, до упора вставляются в наконечники
• Конструкция через специальное отверстие заливается припоем
• Выбор наконечника

Сейчас производится множество видов наконечников для соединения проводов и их опрессовки. В таблице представлены наиболее распространенные наконечники для работы в домашних условиях.

Тип

Характеристика

Изготовлен из меди и не имеет покрытия

Произведен из меди, проходит электролитическое лужение

Аналогичен вышеперечисленному варианту, но дополнительно имеет отверстие для визуального определения положения жил

Изготовлен из меди и алюминия

Изготовлен из алюминия

Произведен из меди, предназначен для пайки

Предназначается для подключения выключателей-автоматов с помощью обжатого штыря

Процесс опрессовки производится благодаря затягиванию болта

Маркировка наконечников позволяет определить диаметр отверстия и сечение проводника.

Медные наконечники, помимо обширного промышленного применения, используются в быту для:

• Подключения кабельных стояков в подъездах
• Заземления щитов
• Подключения электроплит

ТМЛ отличаются особой антикоррозийной стойкостью и позволяют монтировать их с помощью пайки.

Алюмомедные наконечники (ТАМ) нашли свое применение при подключении алюминиевых жил к медным шинам различных устройств.

Алюминиевые наконечники похожи на ТМ, но отличаются материалом.

Стоит отметить, что оконцевание алюминиевых проводов и кабелей производится только с использованием особой вазелино-кварцевой смазки, которая обезвреживает вредную пленку, получающуюся в результате окисления проводника.

Медные наконечники (ПМ), как правило, применяются для бытовых электроприборов. Они могут иметь специальные “уши”, поэтому не всегда требуют наличия паяльника.

Штифтовые кабельные наконечники (НШП) применяют там, где присутствуют небольшие габариты устройств, например, в случае работы с распределительными щитами, коммутаторами или выключателями.

Болтовые или механические наконечники (НБ) применяются для подключения силового кабеля. Жилы следует предварительно удалить паяльником, а по завершении работы использовать термоусадочную трубку.

Помните, что самодельные наконечники, которые зачастую применяются недобросовестными электриками, могут привести к нарушению безопасности и возгоранию.

Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

1. Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет.
   НШВИ обычно продаются в таких наборах, но можно приобрести и по отдельности
2. Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
3. Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.

Кратко о наконечниках

Ну и последнее, о чем хотелось бы поговорить – с помощью каких наконечников можно оконцевать провод и кабель в домашних условиях. На сегодняшний день в промышленности и быту пользуются популярностью следующие изделия для оконцевания:

• ТМ – медный, без покрытия;
• ТМЛ – медный, электролитический луженный;
• ТМЛ (о) – дополнительно присутствует контрольное окно, позволяющее визуально определить, полностью ли жила зашла в наконечник;
• ТАМ – алюмомедный, позволяют безопасно прикрепить алюминиевый проводник к медной шине;
• ТА – алюминиевый;
• ПМ – медный, под пайку;
• НШП – штифтовой, используется для подключения автоматических выключателей и другой защитной автоматики последних моделей с помощью обжатого штыря;
• НБ – наконечники со срывными болтами, позволяют выполнить опрессовку затягиванием болта, в результате чего вы срываете его шляпку. После этого болты раскрутить не получится, а оконцевание жил получится достаточно качественным.

Вот мы и перечислил наиболее популярные виды наконечников, позволяющих оконцевать проводник для безопасного подключения к шинам и электроприборам. Следует отметить, что соединение с помощью опрессовки разрешается в ПУЭ 2.1.21 (глава 2.1 ПУЭ), в отличие от скруток! Одним из важнейших моментов является правильный выбор наконечника или гильзы под сечение токопроводящей жилы. Если наконечник будет слишком большим – не получится добиться хорошего контакта, если слишком маленьким – жила в него просто не влезет. Также не обжимайте большие наконечники матрицами значительно меньших размеров! А обжим слишком большим инструментом не обеспечит надежный контакт.

При выборе наконечников обращайте внимание на их маркировку, которая выглядит следующим образом:

ТМ (к примеру)-XX-YY, где:

• XX – сечение проводника под обжим;
• YY – диаметр отверстия под зажимной болт.

Также читают:

В ремонте тоже пригодится:

• Дровяной котел зота мастер
• Проект налога на недвижимость
• Упрочняющая пропитка для бетона глубокого проникновения

Немного о переходном сопротивлении

В мире электротехники встречаются иногда не слишком приятные картины – оплавленный пластик на распределительном щитке; отгоревшие или даже обуглившиеся проводники; торчащие во все стороны проволочки многожильного кабеля или провода, которые нерадивые электрики сажают под общий болт, не используя при этом шайбы. Всё это говорит о том, что «специалисты» пренебрегали процедурой оконцевания. Ведь недостаточно просто подвести кабель к устройству и выполнить его подключение. Надо сделать это так, чтобы свести к минимуму величину переходного сопротивления и обеспечить надёжное контактное соединение.

Что такое переходное сопротивление? В сущности это как бы резистор, на котором происходит выделение определённого количества теплоты. Эта величина прямо пропорционально токовой нагрузке проводника. Чем больше выделяется тепла, тем вероятнее оплавление и возгорание.

Поэтому первоочередная задача для любого электрического соединения – достичь минимальной величины переходного сопротивления. Однако не всегда это удаётся по нескольким причинам:

• маленькая контактная площадь;
• металлы покрываются плёнкой оксидной;
• обжим имеет недостаточную силу.

Чтобы минимизировать эти причины и соответственно уменьшить переходное сопротивление, было придумано опрессовывать провода при помощи наконечников.

Технология оконцевания

Самостоятельно оконцевать провод либо кабель специальным инструментом не представит сложностей. Нужно всего лишь взять подходящий наконечник, надеть до упора на жилу и обжать прессом. При этом количество точек опрессовки зависит от конструкции обжимного инструмента. Если опрессовка производится с помощью матрицы с точечным контактом – прожимайте наконечники в 2 и более местах, распределенных по длине. Если опрессуемая часть наконечника сопоставима с шириной вдавливания после опрессовки – то достаточно одной точки. Гильзы обжимают не меньше чем двумя вдавливаниями, по одному с каждой стороны для удержания каждого из проводников. Вообще количество точек опрессовки зависит от ширины «губок» матрицы обжимного инструмента.

Это нужно для лучшего контакта, минимального переходного сопротивления и механической прочности. Простыми словами – в этом случае у вас не выскочит проводник из наконечника или гильзы.

Обращайте внимания на рекомендации, приведенные в инструкции или приложении к кримперу (обжимке, пресс-клещам), относительно работы с наконечниками разных диаметров или сечений.

Правила и технология оконцевания и опрессовки жил описана в следующих документах:

Помимо этого следует отметить важное требование — для обжима алюминиевого проводника нужно дополнительно использовать кварце-вазелиновую смазку, которая предотвращает образование оксидной пленки, ухудшающей контакт

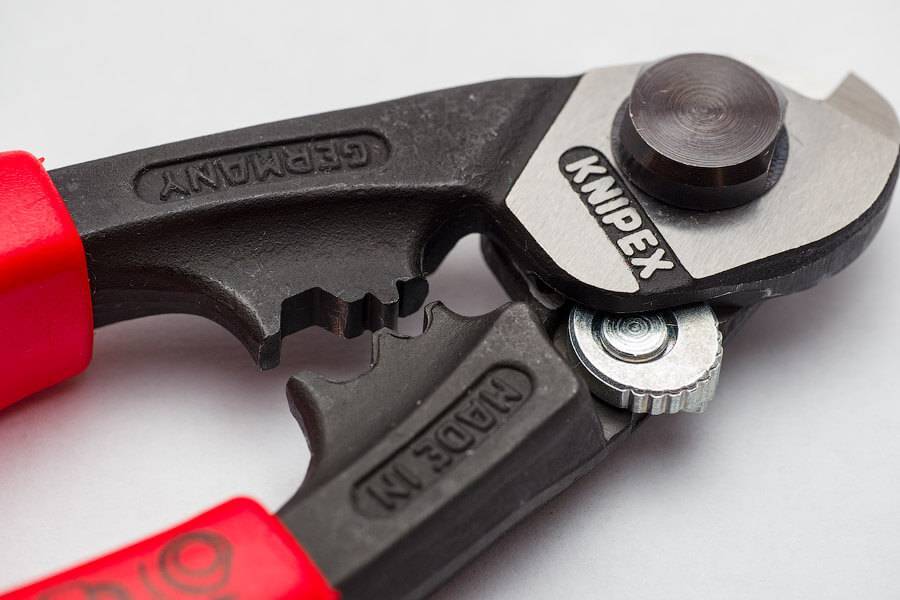

В домашних условиях не всегда разумно покупать дорогостоящий инструмент для опрессовки, поэтому существуют и альтернативные варианты. К примеру, существует специальный инструмент для снятия изоляции с проводов и кабелей – стриппер, конструкция которого может включать в себя пресс, как показано на фото.

Также можно обойтись без так называемых клещей — вручную расплющить втулку молотком либо пассатижами, но в этом случае гарантия хорошего контакта отсутствует, поэтому лучше все же растратиться хотя бы на стриппер для надежного оконцевания жил, а еще лучше кримпер (специальная обжимка). О том, как пользоваться стриппером, мы рассказывали в отдельной статье.

Обращаем Ваше внимание на то, что если Вы решили оконцевать одножильный проводник с помощью клещей, необходимо правильно подобрать обжимную матрицу. При неправильном подборе существует большая вероятность испортить гильзу или наконечник, просто порвав его металл

Помимо этого существуют специальные наконечники под пайку. В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

1. Жила, зачищенная до металлического блеска и обработанная нейтральным припоем, до упора вставляется в наконечник.
2. Через специальное отверстие заливается припой.
