Самостоятельное изготовление сварного устройства

При подготовке материала для самодельного сварочного агрегата, которым будут варить провода, необходимо исходить из следующих соображений:

сам аппарат проще всего сделать из старого понижающего трансформатора от СВЧ печи;
соединительные кабели должны иметь по возможности максимальное сечение, рассчитанное на рабочую величину тока;
их длина должна выбираться с таким расчетом, чтобы её хватало для протягивания до каждой распределительной коробки с проводами;
при выборе конструкции держателя основное внимание должно быть уделено надёжности фиксации электрода;
для изготовления «массы» желательно использовать подпружиненную клемму типа «крокодил» или обычные плоскогубцы с жёстко закреплённым на них заземляющим проводом.

Клеммное приспособление в виде плоскогубцев используется только на время сварки проводов.

При условии соблюдения всех приведённых замечаний изготовить аппарат для сварки проводов в распредкоробке сможет любой желающий. Сваренные посредством самодельного аппарата провода имеют вполне аккуратный вид.

При нельзя забывать о безопасности. При любом варианте сварочного агрегата для предохранения лица от ожогов необходимо использовать специальные защитные очки.

Особую важность такая защита приобретает в случае, когда для повышения эффективности сварки используются упоминавшиеся термитные добавки

Преимущества пайки в сравнении с другими способами соединения

Инструмент для снятия изоляции с проводов – стриппер

Существует несколько способов соединения проводов в распределительной коробке, однако минимальным переходным сопротивлением и монолитным соединением отличается только пайка и сварка. Спаять провода в домашних условиях может каждый желающий. Для сварки потребуется опыт и наличие специального сварочного аппарата.

Для проведения работ потребуется следующий набор инструментов:

• флюс;
• нож, предназначенный для удаления изоляционного материала;
• припой;
• бокорезы;
• паяльник;
• плоскогубцы или пассатижи;
• наждачная бумага.

Предварительно не подготовив весь необходимый инструмент и расходные материалы, приступать к работе нельзя.

Виды соединений

Виды соединений проводов

Какова задача при соединении проводов? Обеспечить хороший контакт жил между собой, чтобы цепочка не разрывалась, и не было риска возникновения короткого замыкания. Для того чтобы это обеспечить можно действовать несколькими способами:

1. Скрутка.
2. Опрессовка.
3. Сварка.
4. Пайка паяльником.
5. Использование винтовых контактных зажимов.
6. Болтовые соединения.
7. Самозажимные клеммы.

Это проверенные годами способы, которые вы можете использовать для того, чтобы обеспечить надежный контакт. Давайте подробно рассмотрим каждый из них. Вы узнаете, как правильно объединять провода любым из этих вариантов.

Использование винтовых контактных зажимов

Соединение медных и алюминиевых проводов

Этот метод быстр, прост и эффективен. А что самое главное, такими зажимами можно объединить разнородные металлы. Например, если вам нужно соединить алюминиевый и медный проводники, что само по себе, как известно, противопоказано. Такие зажимы очень просты и компактны, а их стоимость может вас приятно удивить.

Клеммные колодки

Для соединения проводов зажимами нужно осуществить только 2 шага:

1. Снять 5 мм изоляции.
2. Вставить в зажимы и затянуть винт.

Подплавленные контакты клеммной колодки

Вот и все, как видите, все очень просто и быстро

Важно только контролировать силу, с которой вы зажимаете. Если закрутить винт слишком сильно, можно повредить жилы

Особенно нужно быть внимательными при работе с алюминиевыми проводами.

Обжимные наконечники

Пайка паяльником

Пайка скрутки паяльником

Метод очень схож со сваркой, только в данном случае провода соединяются при помощи припоя. Для этих работ понадобится паяльник. Для работы вам понадобятся:

• паяльник;
• мелкая наждачная бумага;
• канифоль (флюс);
• кисточка для нанесения канифоли на;
• оловянно-свинцовый припой.

Порядок работы такой же, как при сварке:

1. Снятие изоляции и зачистка наждачной бумагой.
2. Скрутка.
3. Нанесение флюса.
4. Непосредственно пайка. Паяльником расплавляется припой, который должен затекать в саму скрутку, надежно соединяя провода между собой.

Спаянная проводка в распредкоробке паяльником

Зачастую таким методом спаивают медные провода, но если приобрести специальный припой для пайки алюминия, то можно и паять и медь с алюминия.

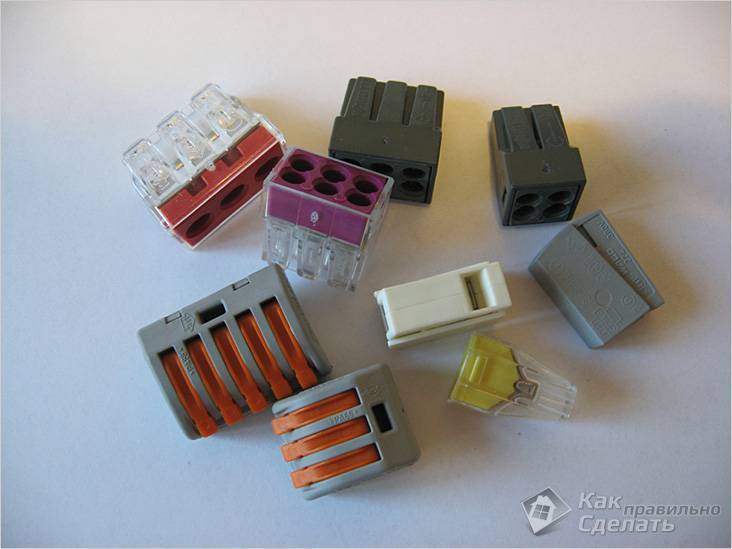

Самозажимные клеммы

Этот метод можно назвать самым современным, популярным и несложным в использовании. Все что вам необходимо, купить в магазине специальные клеммы. Внутри этих клемм есть специальная паста, не дающая металлам окисляться. Благодаря этому в такие соединения можно вставлять различные металлы.

Работа заключается в следующем:

1. С каждого провода снимается 10 мм изоляции.
2. Рычажок, который находится на клипсе, поднимается вверх.
3. Проводники вставляются в соединитель.
4. Рычажок опускается в исходное положение.

Соединение проводов клеммником без рычажков

Мы рассмотрели самые надежные методы, которыми можно объединять провода в распределительной коробке. Это очень важный этап проведения электромонтажных работ, так как 70% ошибок при работах заключаются именно в неправильном соединении проводников. Но если вы, даже не имея опыта подобных работ, будете использовать методы, которые приведены в этой статье, вы сможете легко сделать все, согласно требованиям нормативов. А вот какой из этих методов выбрать, зависит от ваших возможностей и желания.

Опрессовка соединительной гильзой

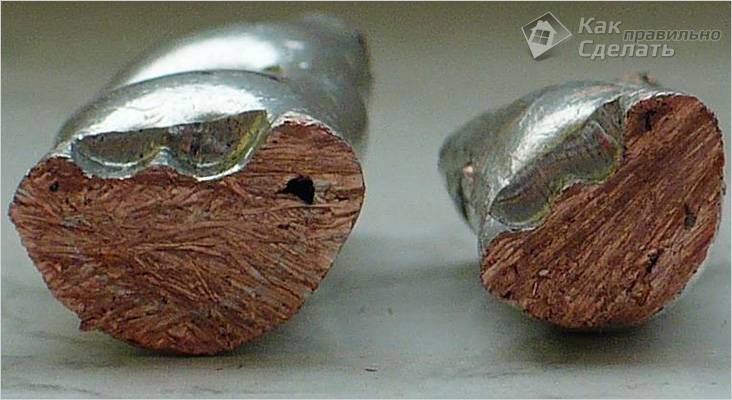

Опрессовка медных проводов в разрезе

Довольно надежный метод, для которого потребуется приобретение соединительной гильзы. Вам нужно подобрать ее исходя из диаметра соединяемого пучка. В зависимости от проводов, которые вы соединяете, выбирается материал самой гильзы. Для медных проводов гильза должна быть медной, для алюминиевых – алюминиевая. Чтобы соединение было надежным, гильзу обжимают специальным инструментом, который называется пресс-клещи. Эта технология довольно эффективна и стоит, наряду с остальными методами, в нормативных документах.

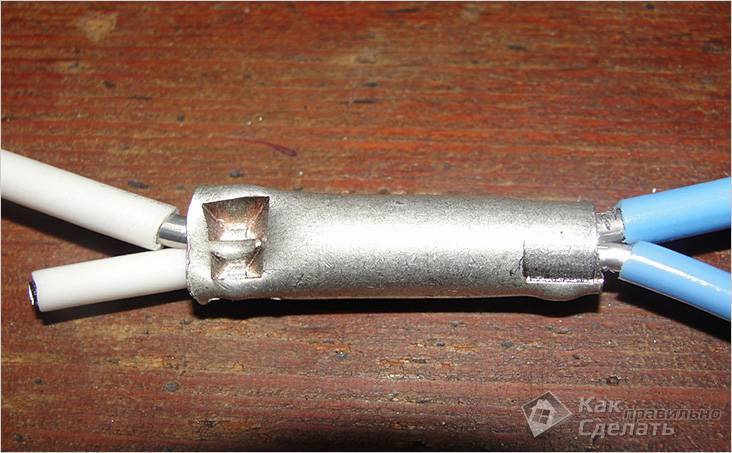

Соединение опрессовкой алюминиевых проводов

Чтобы соединить таким способом вам нужно:

1. Снять изоляцию, учитывая длину вашей гильзы.
2. Скрутить провода в пучок и ввести их в гильзу.
3. Обжать гильзу при помощи пресс-клещей.
4. Место скрутки заизолировать термоусадкой или изоляционной лентой.
