Способы соединения проводов в распределительной коробке

Винтовые клеммные колодки

винтовые клеммные колодки

Ими можно очень просто соединить провода. Стоит всего затянуть винтики, находящиеся на контактах

Но вкручивать нужно осторожно, не перетянув винта, так как медный контакт может сломаться. Ещё по причине температурных расширений и сужений контакты ослабевают или перетягиваются, что требует подтяжки или замены винта

Пружинные клеммы

Более надёжные, потому что не зависят от тепловых расширений и сужений при холоде.

Все клеммы маленьких размеров. На колодках может находиться множество контактов (обычно до 20). Сами клеммные колодки состоят из пластика, которые можно отрезать для нужного количества контактов.

пружинные клеммы

Скрутка

Способ, который требует особого внимания при его осуществлении — скрутка. Соединяя провода, нужно обвивать их друг вокруг друга для лучшего контакта.  При неудачной скрутке может возникнуть ослабление соединения из-за нагревания. В худшем случае возможно возникновение искры, что опасно.  Чтобы этого не происходило — на скрутку надевают СИЗ (соединительный изолирующий зажим.)

схема соединения проводов в распределительной коробке при помощи скрутки

Соединение болтовым методом

Первый провод будет находиться под шляпкой болта и шайбой. После надевается ещё одна шайба. Второй провод обвивается вокруг оси болта. Закручивается гайка. Такой контакт нужно полностью и тщательно заизолировать.

Пайка

Сняв изоляцию, потребуется зачистить провод наждачной бумагой и нанести флюс на жилы. После этого следует расплавить припой паяльником и проследить, чтобы он затёк в саму скрутку. Обычно пайкой соединяются медные провода, но, имея специальный припой, можно спаять и алюминиевые.

Сварка

Похожий с предыдущим способом — сварка. Является очень качественным, поскольку провода расплавляются в один единый. Такое соединение выдержит нагревание и не поддастся окислению.

Требуется зачистить провода, скрутить и подрезать, чтобы получились равные концы проводов. Скрутка должна иметь длину не менее 5 см.

После устанавливается теплопроводящий медный зажим и подводится «масса» аппарата. Подносится заряженный специальный для сварки проводов электрод. В процессе сваривания на конце скрутки образуется точка контакта.

В конце нужно заизолировать открытые места.

Сварка очень надёжна, но она требует определённой квалификации при работе с аппаратом.

Опрессовка

Последним рассматриваемым способом, соблюдая схему соединения проводов в соединительной коробке, будет опрессовка.

Для этого понадобится специальная гильза с подходящим диаметром, чтобы продеть в неё скрутку. Края, очищенного от изоляции, провода не должны выходить за пределы гильзы. Для завершения соединения нужно обжать гильзу пресс-клещами и заизолировать. Опрессовка является одним из самых надёжных соединений.

Способов соединения проводов в распределительной коробке довольно много и использовать их нужно, беря во внимание нагрузку на контакт, место расположения коробки, толщину и материал проводов. Выделить, конечно, можно самые надёжные: сварка, опрессовка и скрутка

Видео по схеме соединения проводов в распределительной коробке:

Пайка и сварка

При выполнении проводки в жилых помещениях Правилами устройства электроустановок регламентировано применение проводов, имеющих медные жилы. Электротехнические характеристики таких проводов значительно лучше, чем у проводов с алюминиевыми жилами. Хоть последние значительно дешевле, если хотите, чтобы все было сделано правильно, а проводка безопасной и надежной, используйте только медные провода.

Рассмотрим, как правильно производится пайка. Для ее осуществления понадобится паяльник бытовой мощность не менее 40 Вт, кусочек канифоли в качестве флюса (иногда используют ее спиртовой раствор) и припой. Припоем может служить обычное олово или специальные свинцово-оловянные припои марки ПОС-61 или аналогичные припои. Они выпускаются в виде проволоки, прутка, полос.

Жилы кабеля, которые необходимо соединить, очищаются от изоляции на необходимую длину, достаточную для надежного контакта. Затем они обрабатываются флюсом. Для этого жила помещается на кусочек канифоли (обрабатывается кисточкой при жидком флюсе) и разогревается жалом паяльника. Этот процесс обеспечивает удаление пленки окисла с поверхности металла. После этого жалом паяльника наносится слой припоя на жилу кабеля и выполняется ее лужение. Такую процедуру необходимо провести со всеми жилами, которые подлежат соединению.

На окончательном этапе залуженные концы жил соприкасаются, и на них наносится капля припоя с жала паяльника, чем обеспечивается надежный контакт. Еще одним способом с использованием паяльника будет выполнение предварительной скрутки жил, а затем уже их обработка флюсом, лужение и пайка.

Если у вас имеется специальный сварочный аппарат с угольным электродом, то вместо пайки можно выполнить сварку соединяемых жил. Но такое оборудование относится к профессиональному классу и требует определенных навыков. После выполнения всех работ, полученные соединения изолируются с помощью изоленты.

Скрытый тип проводки

Установление ответвительного устройства для скрытой проводки происходит в несколько этапов:

• Протяните и пометьте все кабели (освещение, выключатели и т.д.);
• Сделайте углубление в стене под распредкоробку;
• Пробейте отверстия в нужных местах коробки и протяните через них провода;
• Проверьте насколько хорошо садится приспособление в углубление;
• Разведите гипсовый раствор и наложите его в углубление, а коробку нужно немного вытянуть на себя;
• Выровняйте с помощью уровня устройство;
• Подождите, пока раствор высохнет.

Затем скрутите и заизолируйте провода в приспособлении и только потом закройте его крышкой и замажьте.

Схема подключения

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

• вырезать сбоку или в днище дырки для проводов;
• приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
• замесить немного жидкого алебастра;
• намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Плюсы и минусы распределительной коробки

Перейдём к положительным и отрицательным моментам, которые покажут уместность распределительной коробки:

• свободный доступ к месту соединения проводов. К примеру, если возникла неисправность какой-либо розетки или переключателя, то можно легко найти нефункционирующий участок цепи. Это позволит не нарушать целостности обоев, штукатурки и других поверхностей при достижении скрутки;
• предвиденье нужды в дополнительных розетках (можно без труда увеличить количество разъёмов в отличие от параллельного подключения);
• надёжное и правильное соединение проводов в распределительной коробке — соединение с помощью клемм (в распределительной коробке достаточно места для расположения различных клемм, которые в стене заняли бы значительно места);
• относительно высокий уровень пожарной безопасности;
• нарушение гармонии интерьера (толщина стены может не позволить установить коробку внутрь, поэтому придётся ставить накладным способом);
• более дешевый способ, чем протяжка отдельного кабеля к каждой розетке или выключателю.

схема соединения проводов в распределительной коробке при помощи скрутки

Как видно, распределительная коробка — средство, которое обеспечивает качественную работу электроприборов.

Назначение телефонной коробки

Телефонная распределительная коробка – это защищённое металлическое или пластмассовое приспособление, которое предназначено для соединения абонентских линий с главной распределительной сетью. Кроме того, телефонная коробка защищает элементы соединения от внешнего воздействия. Это устройство может устанавливаться на разные плоскости: ниша, стена и т.д. А также её можно установить на улице и внутри здания.

Существует 2 типа телефонных коробок:

• Модернизованная
• Пластиковая

Модернизованное устройство используется для установки соединения линий связи в помещении, а пластиковые – используются в местах с высоким напряжением. Пластиковые втулки и зажимы обеспечивают надёжное соединение внутри коробки. А некоторые модели имеют приспособление для защиты от грозы. Главная составляющая кабельного устройства – плинты, которые закреплены внутри коробки с помощью специальных установочных хомутов. Коробка достаточно вместительная (150 пар) и защищена замками и другими устройствами.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Выбор толщины и производителя проводов

Согласно правилам при прокладывании проводов в помещении и соединении в распредкоробке, жилы должны быть от одного производителя, но различным цветом изоляции. Опытные специалисты советуют выбирать медные провода, плоские с одной жилой и двойным изоляционным покрытием. Очевидным плюсом будет наличие маркировки «НГ», потому что такой провод защищен от возгорания.

Необходимо приобретать проводники с прочным слоем изоляции

Создание подключения

Даже в домашних условиях получится сделать проводку. Конечно, для этого требуется квалификация и специализированное оборудование.

Тем не менее, не стоит отчаиваться, ведь оборудование можно приобрести в специализированном магазине. Если говорить об электропроводке, то схему рекомендуется разрабатывать самостоятельно еще на этапе строительства жилища. Ведь даже опытный электрик не всегда осведомлен, куда вы планируете поставить предметы мебели. Поэтому часто выключатели и розетки располагаются неудобно.

Видео – Собираем распределительную коробку

Специалисты расчерчивают на стенах схему установки электрооборудования. Тем не менее, отобразить ее следует и на бумажном листе, кроме того обозначить соединения проводов в распредкоробке, ведь это позволит рассчитать уровень нагрузки на сеть и распределить приборы по группам.

При наличии стандартной схемы имеются следующие потребители:

• светильники;
• розетки.

Пластиковые колпачки СИЗ

Аббревиатура СИЗ расшифровывается как соединительный изолирующий зажим. Он представляет собой конусообразный колпачок из пластмассы, куда помещена стальная пружина с анодированным покрытием.

Технология применения изделия такая:

1. Снимите изоляцию с соединяемых проводов на расстояние 2—3 см.
2. Соберите жилы в один пучок и вставьте внутрь колпачка до упора.
3. Прикладывая усилие со стороны глухой части, поверните колпачок рукой на 2—3 оборота. Внутри образуется традиционная скрутка, зафиксированная пружиной.

Подобные зажимы являются быстросъемными и многоразовыми при условии, что пружина не была повреждена в процессе демонтажа. С их помощью соединение в коробке производится довольно быстро, не нуждается в изоляции и не занимает много места.

Подробно о том, как соединить провода в распаечной коробке различными способами, в том числе и с помощью колпачков, рассказывается в видео:

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Соединение проводов в распределительной коробке своими руками

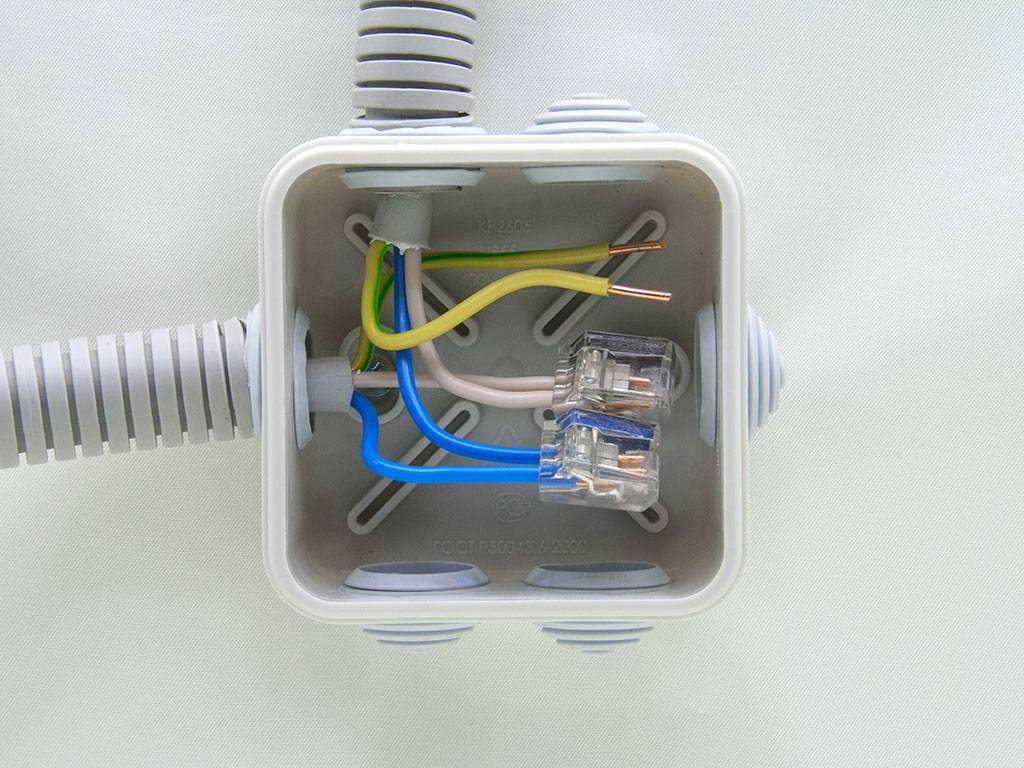

В современных распределительных коробках для контактных соединений используются универсальные клеммы WAGO. Главное правило монтажа — это неукоснительное соблюдение правильности соединения проводов. В несущем кабеле три провода разного цвета, каждый из них предназначен для передачи фазы, нуля и заземления. Если будет нарушена полярность – неизбежно короткое замыкание. Наиболее распространенная расцветка – это белый цвет – фаза, синий цвет – ноль, желто-зеленый – заземление

Именно на это следует обратить внимание при монтаже

Прежде чем приступать непосредственно к монтажу распределительных коробок следует определиться с местом их расположения, а также всех розеток, выключателей и точек освещения. Для этого необходимо составить подробную схему всей электропроводки. Это поможет в последствие осуществлять необходимый ремонт или профилактические работы без ущерба для стен и потолков. При составлении схемы размещения будущей электропроводки необходимо учитывать, что расположение распределительных коробок, места расположения проводов не должны подвергаться механическим воздействиям. То есть в этих местах нельзя сверлить, забивать гвозди или каким-либо другим способом нарушать целостность электропроводки. Для того, что бы избежать данной неприятности во время отделки или ремонта сверяйтесь с составленной вами ранее схемой электропроводки.

При современной энергонасыщенности помещений может возникнуть проблема переизбытка проводов в распределительной коробке, поэтому при ее выборе, обратите внимание на размер и количество контактов в ней. Это поможет избежать в будущем замены коробок и соответственно косметического ремонта

При самом монтаже большого количества проводов во избежание ошибок соединения последовательно маркируйте монтируемые провода

Обратите внимание на затяжку контактов. Слабая затяжка может привести к оплавлению контакта и выходу из строя всей электрической цепи

В остальном при должной внимательности и аккуратности работы по монтажу электропроводки можно произвести самостоятельно, без привлечения специалиста.

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), запрещают сращивание электропроводки путем обычной скрутки независимо от способа изоляции. Но если скрученные жилы пропаять или сварить, то контакт получится надежным и будет соответствовать всем правилам.

Давайте рассмотрим, как соединять токонесущие части кабелей в распределительной коробке с помощью распайки:

1. Снимите изоляцию с проводов на расстоянии примерно 3 см и зачистите их мелкой наждачной бумагой.
2. Плотно скрутите жилы между собой пассатижами.
3. Используя канифоль и припой (подойдет марка ПОС 61), тщательно залудите соединение таким образом, чтобы расплавленное олово затекло в пространство между проволоками.
4. Заизолируйте стык термоусадочной трубкой либо замотайте клейкой лентой.

Соединение проводов сваркой выполняется в таком же порядке, только вместо паяльника используется аппарат с угольным электродом. В нем сделано специальное углубление, куда насыпается флюс, после чего устройство включается в сеть, а электрод прижимается к скрутке, пока не образуется наплыв в виде маленького шарика.

Преимущество данного способа заключается в долговечности стыка и возможности подключать в распаечной коробке провода разного сечения, в том числе многожильные. Благодаря надежности соединение успешно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

• нельзя паять либо сваривать медные проводники с алюминиевыми;
• данное подключение является неразъемным и в случае переделки по новой схеме контактирующие участки приходится откусывать.

Что такое коробка

Распределительная монтажная коробка представляет собой короб округлой или прямоугольной формы. В этом коробе имеются специальные отверстия, через которые осуществляется ввод проводов внутрь коробки. Эти отверстия могут находиться как на боковых поверхностях, так и на дне короба. Как лучше осуществить подвод проводов зависит от типа коробки и способа подвода кабеля.

По типу различают распределительные монтажные коробки для наружного (внешнего) монтажа и скрытого (внутреннего). В распредкоробках для наружного применения имеются специальные крепежные отверстия под саморезы или иные элементы крепления. Применяют такую конструкцию в деревянных домах-срубах, а также в иных случаях, где монтаж скрытой проводки затруднителен. Если она используется на открытом воздухе, например, на внешней стене дома, то лучше ставить коробку с герметичными вводами кабеля и такой же крышкой. Это значительно продлит срок службы электрической линии, так как избавит контакты от воздействия атмосферной влаги.

Если монтаж электропроводки производится скрытым способом, то распределительная монтажная коробка вмуровывается в специально сделанное для нее углубление в стене. Глубина этих углублений должна быть такова, чтобы закрытая крышкой коробка была заподлицо с поверхностью стены. К этому углублению подходят сделанные в стене каналы для проводов (штробы). Для крепления чаще всего используют раствор алебастра или гипса. А к выполнению монтажных работ приступают после схватывания раствора.

Принято размещать распределительные коробки под потолком, на расстоянии не ближе 20 сантиметров от него. Места их размещения должны быть легкодоступными, чтобы в случае необходимости можно было провести ремонт или дополнительные соединения при изменении электрической схемы.

Материалом при изготовлении монтажных коробок служит пластик или металл. Пластик используется только негорючий, что исключает распространение пожара при возгорании внутри коробки. Конечно, металлические коробки в этом плане лучше, но они дороже. Некоторые конструкции содержат вмонтированные клеммные колодки для соединения жил проводов. Чтобы определить, какая распределительная коробка будет лучше подходить для вас, необходимо учесть все вышеизложенные факторы.

Применение соединительных клеммников

Клеммы для быстрого соединения проводов бывают 2 типов:

• винтовые зажимы в виде колодок;
• самозажимные соединители типа Wago

Технология сращивания электрокабелей с помощью клеммных устройств довольно проста. Провода нужно оголить всего на 1 см и вставить в зажимы. В первом случае жилы фиксируются винтами, во втором – рычажками либо автоматическими защелками. Кстати сказать, клеммы с защелками являются одноразовыми, а с рычажками используются многократно.

Перечислим преимущества винтовых клеммников:

1. Быстрота и надежность стыковки.
2. Возможность подключать медную проводку к алюминиевой.
3. Обеспечивают разъемное соединение.
4. Не нуждаются в дополнительной изоляции.

Из недостатков колодок можно отметить их размеры. Бывает, что при большом скоплении проводов, идущих от нескольких выключателей либо розеток, винтовой соединитель не помещается внутрь распаечной коробки. Момент второй: одножильные провода фиксируются без проблем, а вот многожильные сплющиваются винтами, что не есть хорошо. Поэтому такие концы лучше предварительно залудить.

Зажимы Wago, позволяющие соединять от 4 проводов одинакового сечения, обладают теми же достоинствами, что и винтовые клеммы, но занимают меньше места. При этом операция расключения всей распределительной коробки отнимет около 5 минут, что очень удобно для монтажа электропроводки. Судите сами: оголенный конец нужно вставить в зажим пассатижами до упора и на этом все.

Поскольку на рынке присутствуют дешевые изделия от различных китайских производителей, самозажимные клеммники приобрели сомнительную репутацию. Дело в том, что в низкокачественных соединителях со временем ослабевает контакт, отчего они перегреваются и плавятся. Если вы приобрели оригинальные изделия Wago, то проблем не будет, в остальных случаях лучше не рисковать и подключать зажимами только провода освещения (питание выключателей, люстр и так далее). Разводку к розеткам выполняйте другим способом.

Как правильно использовать самозажимные клеммы, расскажет мастер в своем видео:

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Метод пайки

Не менее надёжной, чем сварка, является пайка соединяемых проводов в распределительной коробке.

Суть метода паек похожа на сварочную работу, только теперь вместо инверторного аппарата с электродами используется припой с паяльником. Ещё вам нужны будут канифоль или паяльный флюс. Тут есть один небольшой нюанс, перед скручиванием жил их надо залудить. Для этого разогрейте паяльник, окуните в канифоль и проведите по зачищенным от изоляционного слоя жилам несколько раз, пока не появится характерный рыжеватый оттенок.

Теперь сделайте скрутку, как мы рассказали выше. Возьмите припой на паяльник и прогревайте место скрутки, пока олово не расплавится и не начнёт заполнять пространство между витками. Таким образом, место скрутки обволакивается оловом, за счёт чего обеспечивается правильное соединение проводов и надёжный контакт в коробке.

Чаще всего так паяют медные жилы. Но существует специальный припой, с помощью которого можно то же самое делать и с алюминиевыми жилами.

Пайка скруток методом методом погружения в гильзу с расплавленным оловом показана в этом видео:
