Способы соединений, оконцеваний и ответвлений проводов и кабельных жил. лучшие статьи » сайт для электриков

Как соединить 3 провода

Довольно часто возникает ситуация, когда требуется соединить не два, а три провода, например, при подаче энергии от одной фазы сразу к двум потребителям, и в таких случаях, наиболее удобным способом соединения является именно механический зажим.

В зависимости от того, насколько велика будет нагрузка, необходимо подобрать и соответствующую модель используемого зажима. Наиболее простой вариант – металлическая гильза, в которую с двух сторон вводятся провода, с одной стороны подающий, а с другой, предварительно скрученные между собой, питающиеся.

Если один из проводов имеет большее сечение, то именно его заводят в гильзу без скручивания. После того, как провода заведены, соединение фиксируется прижимными винтами.

Если провода небольшого сечения то используется и обычная скрутка всех трех, для плотности соединения используют пассатижи. Место скрутки можно закрыть пластиковым нарезным колпачком.

В чем опасность такого соединения?

Скрутка – это самый простой, и в тоже время сложный способ соединения проводов. Сразу отметим, что в ПУЭ 2.1.21 (Глава 2.1) перечислены все разрешенные методы соединений, и скрутки в их числе нет. Она запрещена!

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Если при скручивании вы плохо затяните соединяемые жилы – контакт будет плохим, с высоким переходным сопротивлением. Даже если вы затяните хорошо – скрутка может ослабнуть. Такой контакт будет греться. Причем тем сильнее, чем больший ток будет через него течь. От нагрева «поплывёт» изоляция, а из-за этого произойдет короткое замыкание, со всеми вытекающими последствиями – искры, возгорание, поражение электрическим током!

Не зря правилами ПУЭ строго запрещено использовать данный способ в электромонтажных работах. Несмотря на это большая часть электриков, и даже опытных, использует данный метод в повседневных ремонтных работах.

Скрутку если и применять, то только для проверки работоспособности цепей или организации очень кратковременных линий, например на время ремонта для подключения электроинструмента и прочего. Но и в этом случае лучше воспользоваться разнообразными клеммниками.

Итак, как же правильно сделать скрутку проводов? Об этом мы сейчас и поговорим!

Плюсы и минусы

При помощи скрутки можно быстро соединять провода

Сплетение проводников не рассчитано на подключение мощных приборов – чайников, стиральных машин, обогревателей, холодильников, компьютеров. Несмотря на это у скрутки есть несколько преимуществ:

быстрый процесс организации;
при правильном исполнении – долговечность;
отсутствие необходимости в специальных инструментах;
создание сигнальных контактов;
дополнительное усиление при использовании технологии пайки;
минимум затрат на расходные материалы;
возможность повторного выполнения.

В числе недостатков выделяются:

обязательная изоляция скрученного участка;
нормальная работа линии только при подключении маломощных потребителей;
неудобство выполнения;
риски возгорания проводки при нарушениях алгоритма;
постоянные перепады напряжения и перегрузка скрученного участка.

Порядок работы

Зачистка проводов

Поэтапный алгоритм скрутки можно рассмотреть на примере сплетения многожильного и моножильного шнура. В данном случае лучше работать в технике ответвления:

Зачистка участка с конца проводников – длиной на 3-4 см стриппером или канцелярским ножом.
Размещение термоусадки на одном из кабелей.
Обезжиривание отрезков без изоляции специальным средством.
Отгиб одножильного конца на 180 градусов для дальнейшего прижатия скрутки.
Обкручивание многожильного шнура поверх одножильного. Понадобится 5-6 витков по часовой стрелке.
Зажатие плоскогубцами отогнутого одножильного кончика и прижатие его к соединению.
Размещение термоусадки на место скрутки и фиксация ее при помощи строительного фена.

Инструмент для скрутки проводов

Для выполнения данной задачи требуется наличие определенных инструментов. В числе обязательных:

плоскогубцы (описывал в статье);
бокорезы;
гидравлически или ручные опрессовыватели.

Пресс гидравлический ручной КВТ «ПГР-70»

Так же понадобится насадка для скрутки и материал для изоляции. При работе данными инструментами обязательно соблюдение правил техники безопасности. Потребуются определенные навыки в работе. Несмотря на то, что в некоторых случаях защищенную изоляцией проводку можно скручивать руками, сегодня обычно применяют прибор для скрутки проводов. Он в значительной мере облегчает работу и гарантирует высокое качество результата. Такое приспособление для работы, как пневматические или гидравлические прессклещи, позволяет оконцевать проводящие жилы для дальнейшего их подключения.

Существуют также небольшие приспособления позволяющие ускорить скрутку жил. Такой девайс вставляется в шуруповерт и вращением совершает их скрутку.

Девайсы для скрутки

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

сварочный аппарат на 24В мощностью от 1 кВт;
флюс;
угольный электрод;
защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

счистить с концов проводов примерно по 5 мм изоляции;
вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Особенности установки группы розеток шлейфом

Общая схема подключения группы розеток шлейфом

Недостатком способа считается то, что при повреждении провода в одной розетке последующие также не будут работать. При уменьшении их количества надежность эксплуатации системы повышается.

Согласно ПУЭ, подключаться розетки должны без разрыва проводника РЕ. В противном случае они остаются без заземления. Группа должна быть подключена к автомату 16А кабелем 2,5мм, а мощность подключаемых потребителей не превышает 3 квт. Если нагрузка будет выше, к каждому прибору выводят отдельную линию.

Необходимо заранее сделать расчеты, чтобы знать, сколько розеток можно будет подключить последовательно. Нужно установить тип, мощность и количество электроприборов. Соотнести данные с размером помещения и планировкой. Если понадобится большое количество розеток, лучше проложить несколько линий.

Полиэтиленовые клеммники

Более устаревший способ ответвления провода – использование клеммных колодок (их еще называют полиэтиленовыми клеммниками). Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись. Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый. В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

удлинёнными тройниками;
мобильными осветительными приборами;
автомобильной проводкой;
подсоединением осветительных приборов к электрической сети;
подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Их чаще всего используют для ответвления от воздушной линии проложенной проводом СИП без снятия напряжения.

Преимущество данных изделий заключается в следующем:

Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
Зажимы простые в эксплуатации и имеют длительный срок службы.
Низкая стоимость продукции.
Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Меры безопасности

С целью обеспечения мер безопасной эксплуатации соединённых многожильных проводов важно в обязательном порядке изолировать все части электрической проводки. Правильная изоляция помогает исключить опасное соприкосновение токопроводящих частей между собой или с телом человека

При выборе изоляционного материала необходимо учитывать условия эксплуатации электроцепи, но в большинстве случаев с этой целью применяются изоляционная лента, а также специальная виниловая или термоусадочная трубка.

Если участок подсоединения подвергается негативному воздействию высокотемпературных режимов, в качестве изоляционного материала рекомендуется использовать лакоткань или тканевую изолирующую ленту

Немаловажное значение имеет правильное выполнение всех этапов электрического монтажа. Только при надёжном подсоединении и грамотном подключении всех элементов электросети удаётся минимизировать риск появления участков с плохим контактом, а также предотвращаются локальные перегревы и обрывы электрической проводки

Многожильные кабели — популярный и распространённый вариант, широко применяемый для обустройства электропроводки разного назначения. Общие правила раздельного соединения многожильных и одножильных проводников не имеют никаких отличий или особенностей, поэтому допускается использовать с этой целью скрутку, винтовой зажим, СИЗ-элементы, сварку и пайку.

Выбор кабеля / провода для ответвления

Выбираем электрический кабель для ответвления исходя из того, где будет установлено вводное устройство, на опоре или линии дома.

Если на опоре, используем: при однофазном ответвлении — 3 жильный кабель (фаза — L, ноль — N, земля — PE). При трехфазном — 5 жил. Если на стене здания, однофазном — 2 жилы, трехфазном — 4.

Сечение кабеля:

Алюминиевые провода — 16/25 мм2
Медный кабель — от 10 мм2
Расчет сечения проводов по мощности => здесь

Как я уже — учитываем способ ответвления от ВЛ, воздушное или подземное. Для воздушного ответвления есть замечательные самонесущие изолированные провода — СИП-2А, СИП-3А, СИП-4А. Для подземного не менее замечательный бронированный медный кабель типа ВБбШв.

Провода крепятся при помощи изоляторов или специальных аксессуаров (для СИП). Предлагаю вашему вниманию интересное видео по теме.

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла

Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Воздушное ответвление провода от ВЛ

Максимально допустимое расстояние от вводного устройства до опоры воздушной линии — 25 метров. В том случае если расстояние больше необходима установка промежуточных опор, их можно сделать из дерева, пропитанного на основании антисептиком, диаметр промежуточной опоры должен быть не менее 12 см.

Высота воздушного ответвления над пешеходными дорогами должна быть не менее 3,5 метра от земли. Над автомобильными дорогами — не менее 6 метров.

Самая нижняя точка крепления изоляторов для ввода кабеля в дом не должна допускать провиса проводов ниже 2,8 м от земли. Под линией воздушного ответвления проводов не должно быть высоких кустарников, деревьев и нагромождений.

Расстояние токонесущих жил на вводе, до выступающих частей здания типа балконов, козырьков, должно быть не менее 0,2 метра. Соединение с линейными проводами на опоре выполняют скруткой или специальными зажимами. Ввод кабеля в дом выполняется с помощью трубки.

В низкие строения делают трубостойкий ввод, через крышу. Расстояние от крыши до проводов должно быть не менее 2 м, стальную трубостойку обязательно заземляют.

Провода от изоляторов до щитка со счетчиком и автоматами должны быть цельными (никаких присоединений) и подключаться к главному автомату, рубильнику или зажимам электросчетчика.

Как соединить два провода

Соединение пары проводов наиболее распространенный случай, когда потребителю необходимо создать цепь, но без разрыва обойтись не получается.

В зависимости от условий эксплуатации различают такие виды соединений:

· пайка – надежное соединение, используют в низковольтных цепях, электронике и бытовых сетях с незначительной нагрузкой;
· механический зажим – используется в бытовых и промышленных сетях, в зависимости от мощности нагрузки применяют и соответствующие типы зажимов;
· механическая скрутка – наиболее простой и всем доступный способ, может использоваться в бытовых сетях.

Наиболее часто, в бытовых условиях, особенно когда необходимо быстро выполнить соединение, а под рукой ничего другого нет, выполняют именно скрутку, а для механической прочности еще и совмещают с пайкой, но при условии, что к линии не будут подключаться мощные нагревательные приборы, что может привести к расплавлению припоя.

В том случае, если такое все же предвидится, то рекомендуется оставить скрутку в первоначальном положении, или воспользоваться зажимом.

Опасность скрутки

Соединение жил между собой методом скрутки

В п. 21 гл. 2.1. ПУЭ скрутка в числе способов соединения проводов не прописывается. Правила разрешают использовать сварку, пайку, зажимы. Опасность скрутки электрических проводов заключается в следующих моментах:

повышение переходного сопротивления контактов при слабом затягивании жил;
ослабевание скрученного участка, приводящее к нагреву;
увеличение тока при слабом контакте;
оплавление изоляционной защиты проводника;
риски коротких замыканий, возгорания, удары человека током.

Несмотря на нормативный запрет, большинство мастеров прибегают к методике скручивания. Данный вариант подойдет для тестирования работы линии, выполнения кратковременной сети, на период ремонта.

Ответвление электрического кабеля

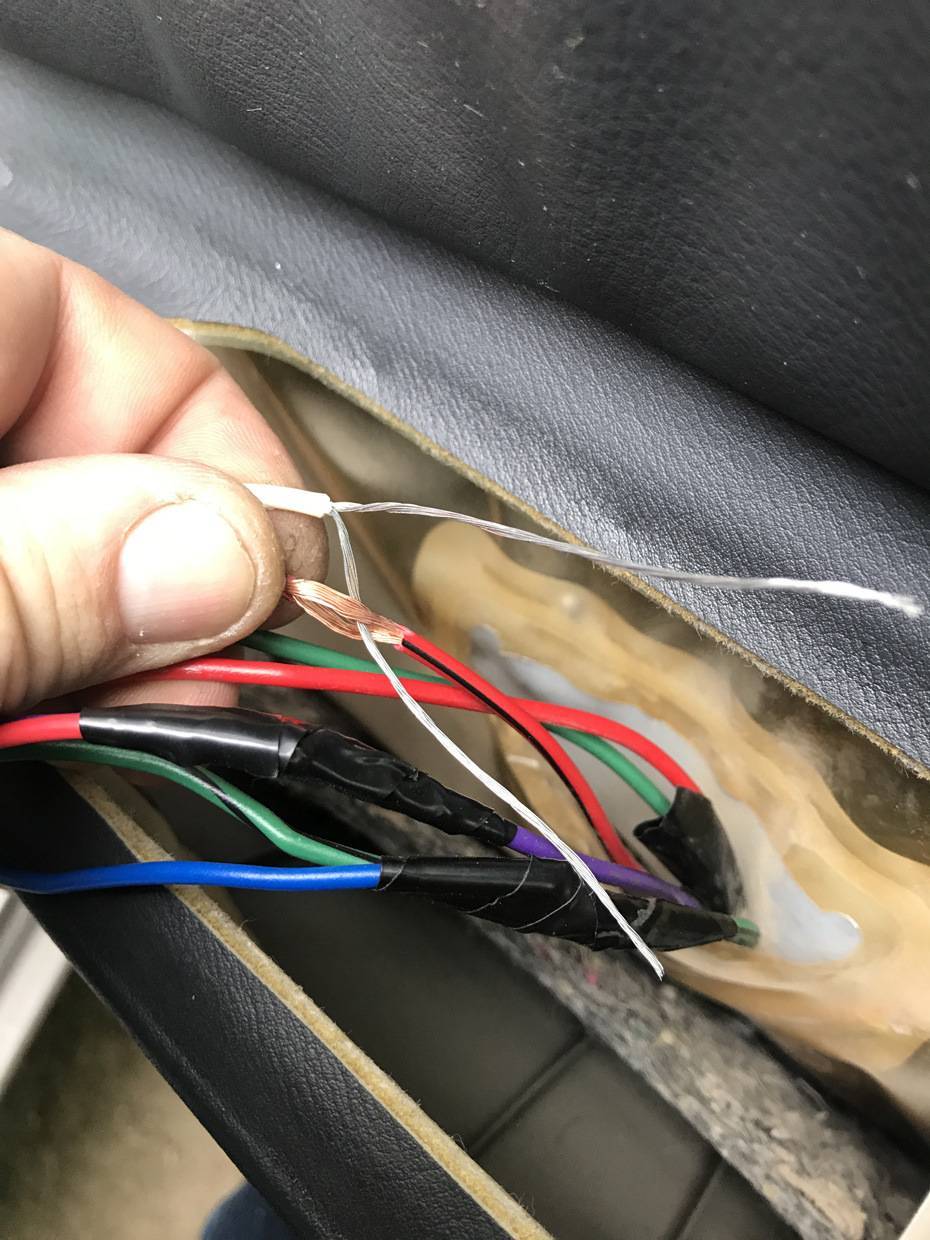

Предположим, у нас в стене лежит проводка, уже проложенная ранее, но мы забыли установить какую-то розетку или выключатель. Для того чтобы их поставить, необходимо сделать отвод кабеля, то есть присоединиться к нашей центральной жиле.

Для электрических соединений это лучше делать в коробке, но соединять в любом случае придётся ответвлением. Как это сделать?

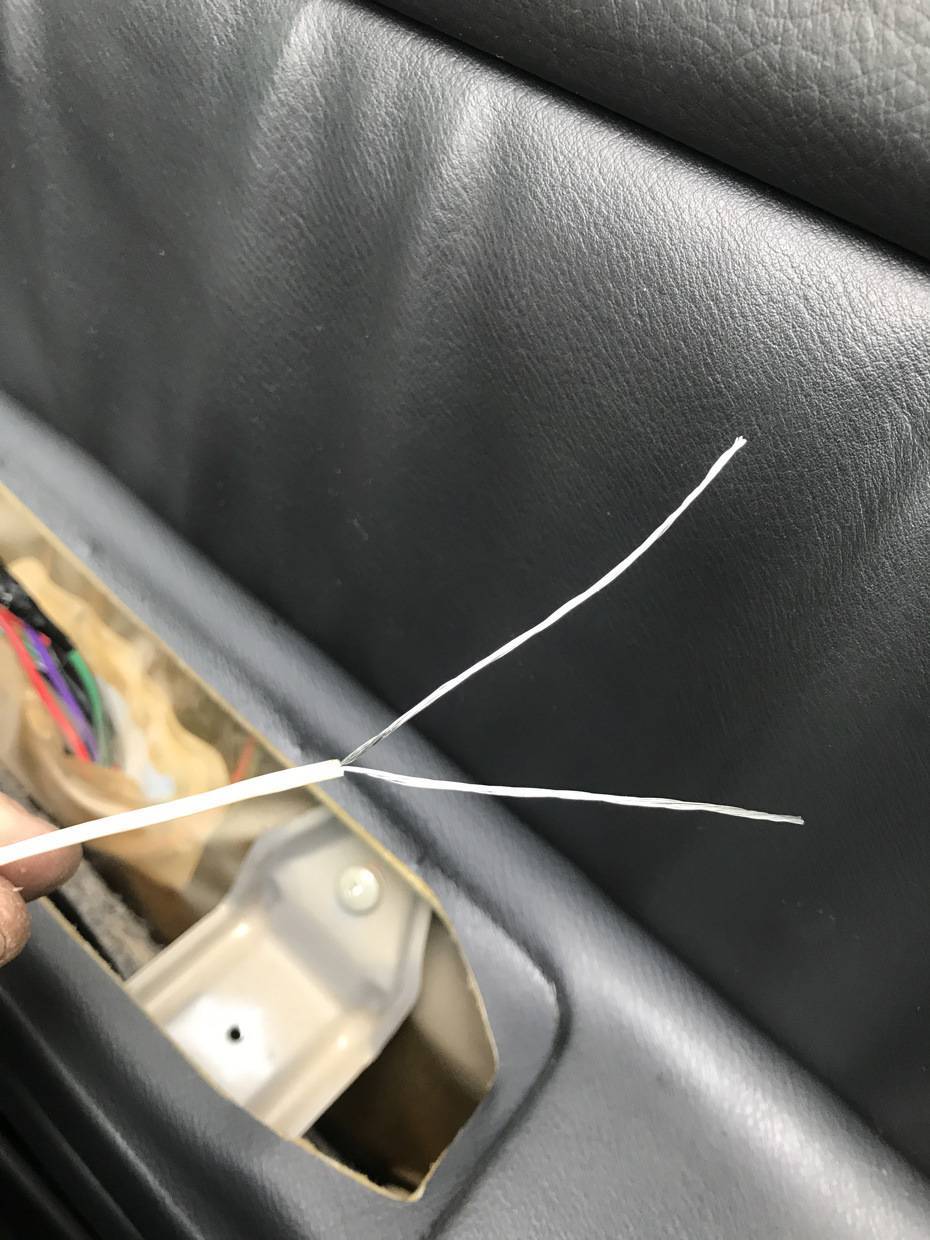

Берём кабель отвода, снимаем изоляцию тем же способом, что и в описанных ранее случаях, зачищаем, скручиваем. Потом подготавливаем центральную жилу. Для этого снимаем изоляцию на определённом участке, также сантиметра 1,5–2, но особенность здесь в том, что мы снимаем изоляцию не с края, а в середине провода. Так как этот кабель не накручивается, длина зачищаемого участка будет меньше. Прорезаем изоляцию по кругу с одной и с другой стороны:

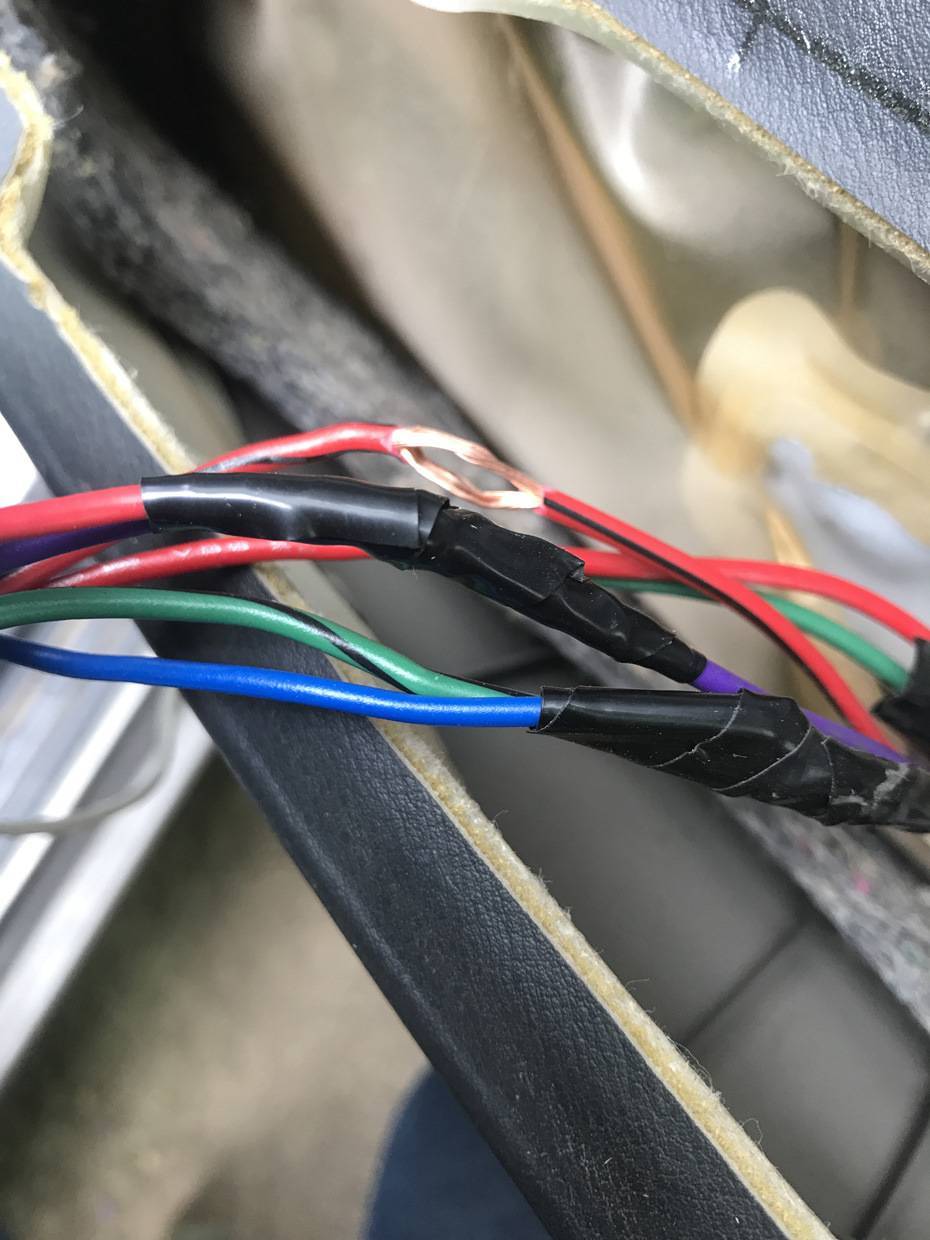

Теперь аккуратно, чтобы не порезаться, надрезаем изоляцию по центру, снимаем её и обрезаем излишек:

Вот у нас получился подготовленный кабель:

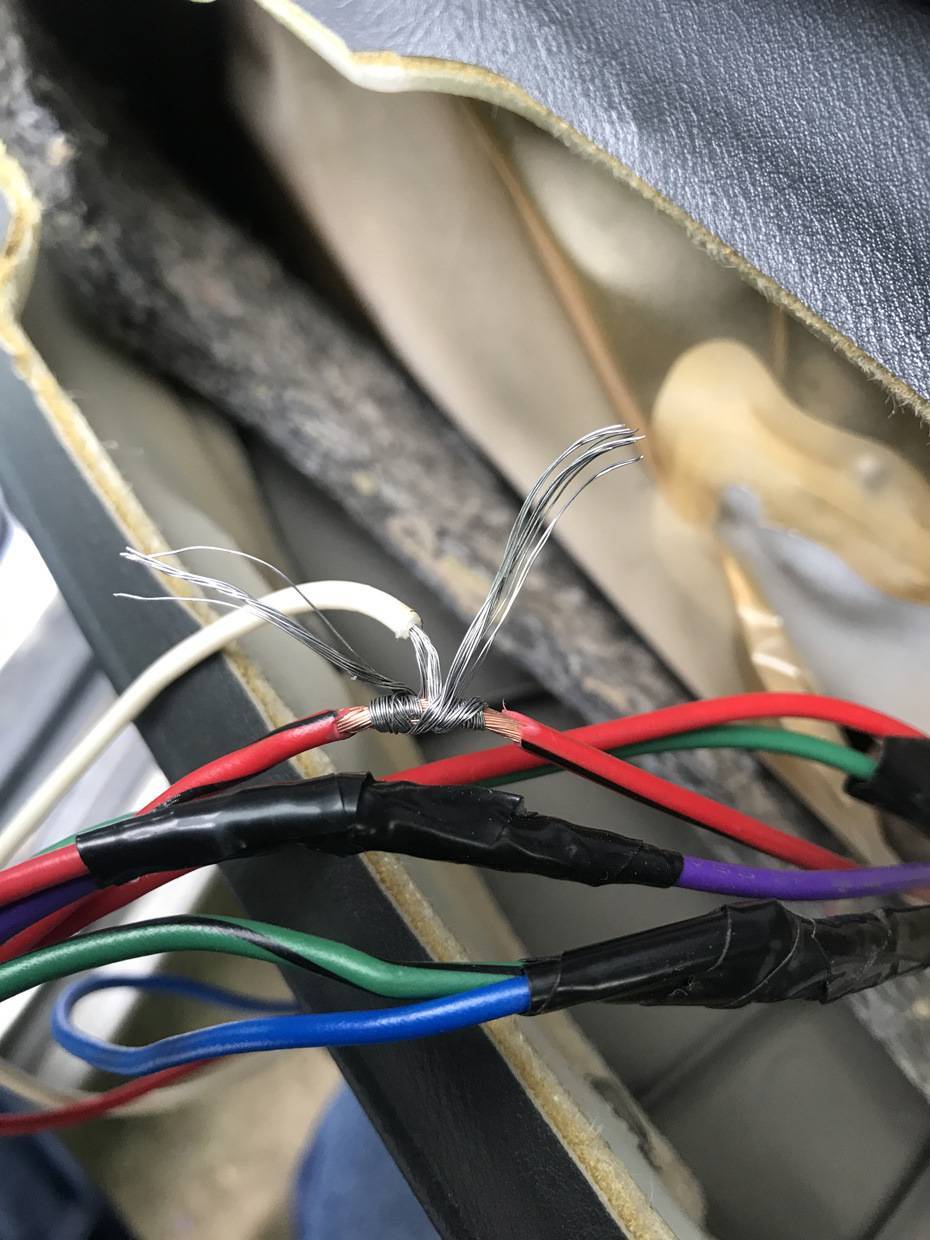

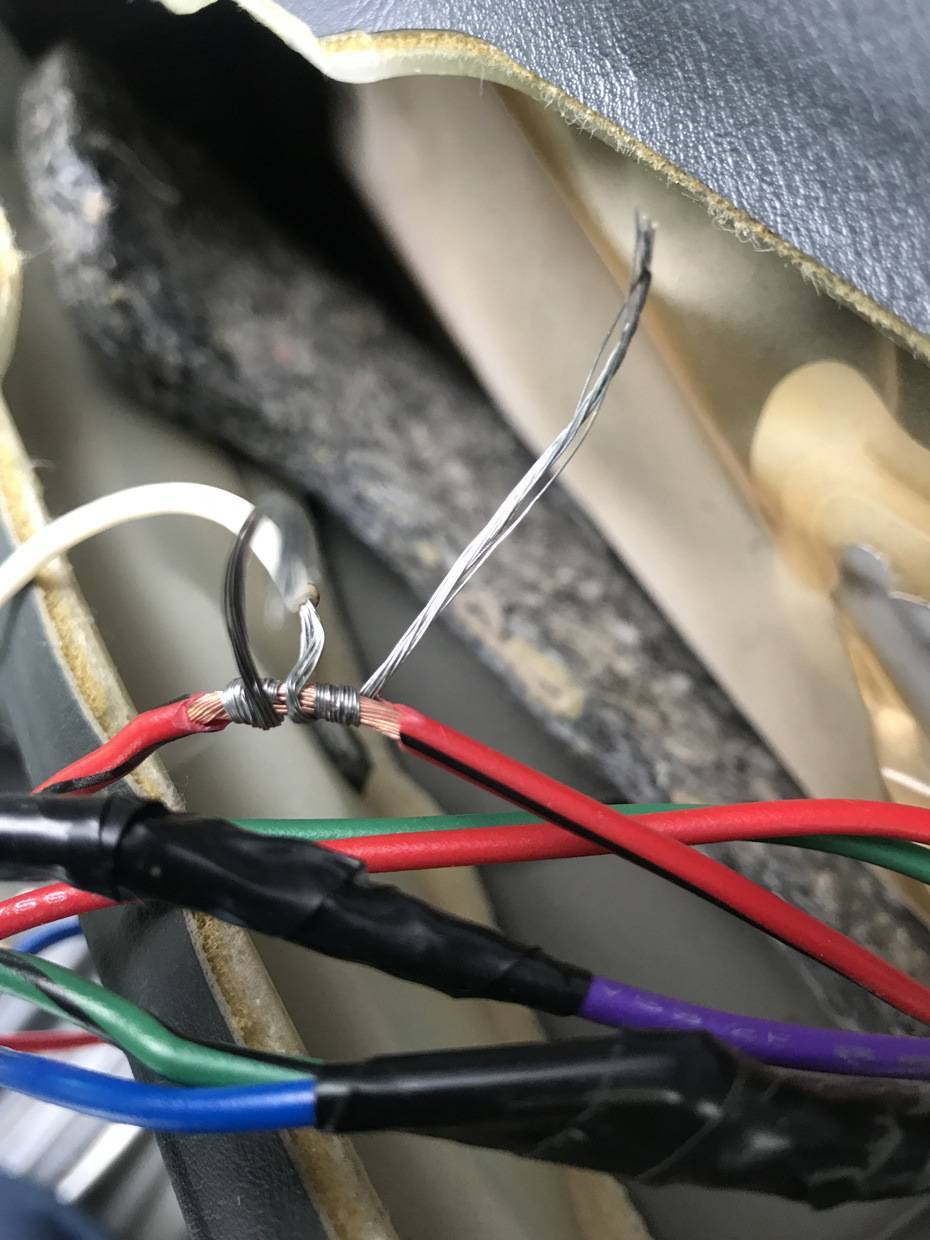

Зачищаем его, если можно, скручиваем. Но если кабель уже проложен, то, возможно, скрутку сделать не удастся. Подготовили кабель, берём ответвление, прикладываем к левому краю, изоляцией к изоляции, и плотно накручиваем.

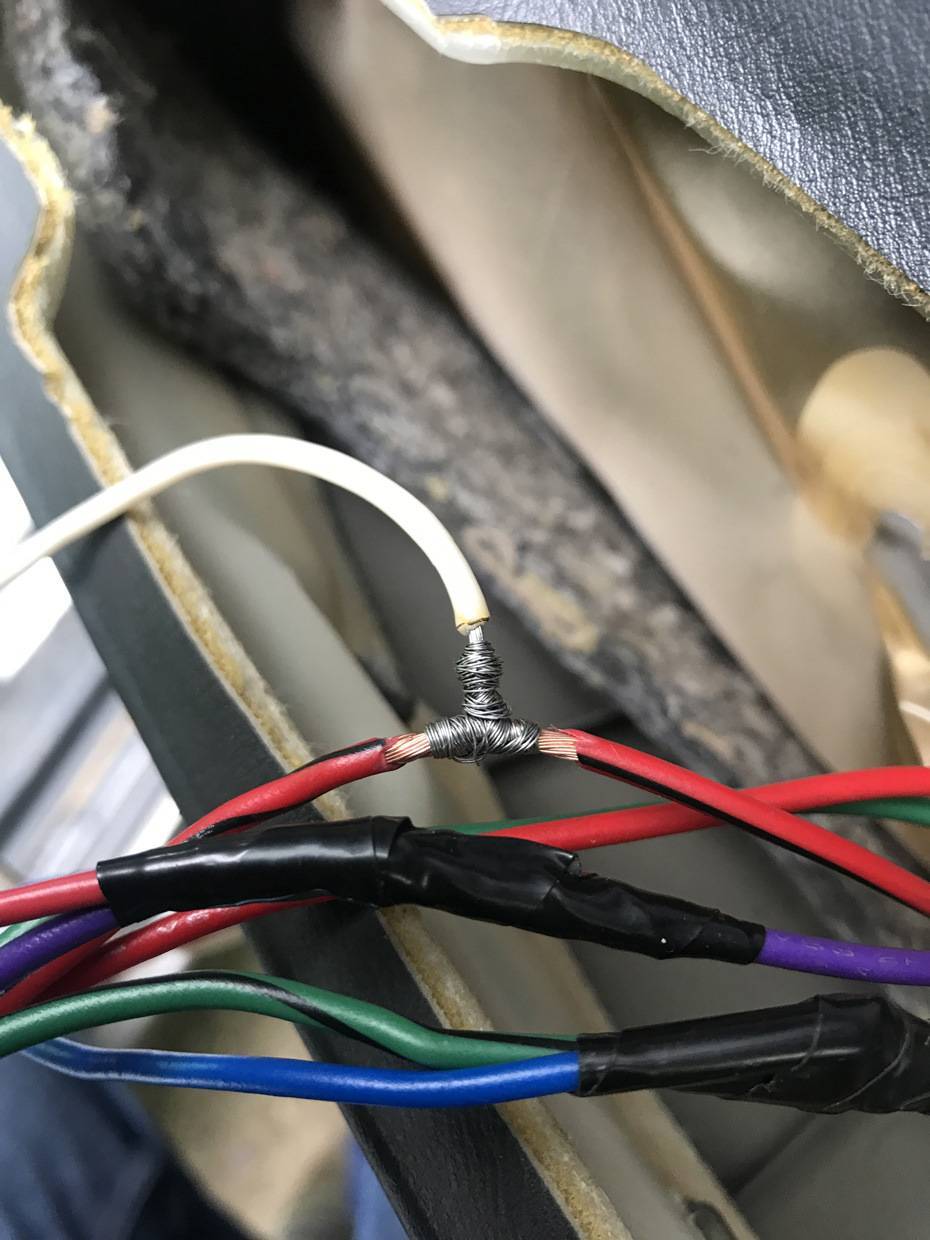

Стараемся, чтобы ничего не торчало. Получилось достаточно надёжное ответвление:

Берём изоленту, начинаем за сантиметр до скрутки, проходим один слой, переходим плавно на наше соединение, заходим также где-то на сантиметр по изоляции.

Возвращаясь назад, заворачиваем не на центральный кабель, а на ответвление:

Обрезаем лишнюю изоленту:

У нас получилось вот такое ответвление:

Центральный кабель остался лежать на своём месте, а ответвление пошло к розетке или к выключателю. Следует помнить, что все эти процедуры необходимо делать обязательно при отключенном напряжении! Поберегите своё здоровье, а, может, и жизнь. Такие работы с электропроводкой ошибок не прощают!

Сращивание электрических кабелей

Сращивать кабеля приходится в электрической коробке либо вне её. Для этого необходимо зачистить эти кабеля точно так же, как и в предыдущем примере. Надрезаем, снимаем изоляцию, зачищаем кабеля. Для того, чтобы срастить кабеля, накладываем их крест-накрест:

Производим их скрутку, где-то 3-4 витка, и у нас получается достаточно прочная скрутка:

Для работы можно использовать плоскогубцы. Работаем ими, стараемся, чтобы кабель не расходился.

При желании, если у вас есть паяльник, можно это соединение ещё и пропаять, чтобы придать ему дополнительную прочность. Если паяльника нет, можно обойтись и так. Начинаем изолировать получившуюся скрутку. Берём изоленту, начинаем где-то за сантиметр до соединения и изолируем.

Так же заходим с другого края где-то на сантиметр, возвращаемся, чтобы вторым слоем улучшить диэлектрические свойства нашего соединения. Лишнюю изоленту откусываем.

Всё – мы срастили кабель.

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

кабели 3х2,5, ВВГ;
кабели 2х2,5, АВВГ;
выключатель на 2 клавиши;
крепления;
осветительные приборы;
розетку;
круглогубцы;
рулетку;
кусачки;
плоскогубцы;
плоскую отвертку;
молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводовСоединение проводовСоединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение

Изучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)Подключение проводов без заземления (РЕ)

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильников

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

Схема в распределительной коробке, двух светильников и группа розеток

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробки

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Правильное соединение проводов в распределительной коробке
