Кабеля для квартиры: виды и характеристики

Для квартиры совершенно не обязательна прокладка электропроводки мощных кабелей, так как такое жилье потребляет в несколько раз меньше мощности, чем частный дом. Однако, и здесь электропроводка должна осуществляться с учетом запаса и дополнений. Рассмотрим разновидности проводов, которые сегодня используют для разводки проводки по квартире.

1. ПБПП — кабельная коммуникация плоского типа, имеет одинарные жилы, которые помещены в полимерную изоляцию. Используются для прокладки освещения и в некоторых случаях розеток, отвечающим условиям использования маломощных потребителей.
2. ПБППг — от прежнего варианта отличается жилами. В этом варианте они выполнены витым способом. Последняя маленькая буква подчеркивает гибкость проводника. Используется аналогично для систем освещения и потребителей с небольшой мощностью.
3. ППВ — одножильный проводник из меди. Чаще всего его применяют для расположения скрытой электропроводки в квартире. Данная конструкция имеет одинарный слой изоляции.
4. АППВ — встретив такой вариант, вы можете его использовать аналогично предыдущему. Единственное отличие в токоведущем проводнике — он выполнен из алюминия.
5. АПВ — схожий с предыдущим типом вариант, имеет алюминиевую основу, выполнен скрученным способом. Чаще всего производится до 16 кв. мм.
6. ПВС — достаточно мощный кабель, однако он не подходит для создания электрических сетей. Чаще всего такими кабелями подключают мощные бытовые приборы. Сечение кабеля устанавливается в диапазоне от 0, 75 до 16 кв. мм.
7. ШВВП — медно-луженный проводник плоского типа, применяется исключительно для бытовых нужд. Часто применяется для подключения к сети электрических бытовых приборов. Производственные размеры составляют от 0,5 до 16 кв. мм.

Электропроводка для слабых потребителей

Важно! Если вопрос выбора электрических кабелей для домашних условий стоит слишком остро, необходимо взять ко вниманию все возможные факторы по отношению к будущей проводке

Цвета шин и проводов при переменном трехфазном токе.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются таким образом: фаза «А» — желтый; фаза «В» — зеленый, а фаза «С» — красный.

Какой цвет проводов «+» и «-» в сети постоянного тока:

Кроме сетей переменного тока, широко используются и цепи постоянного тока. Цепи постоянного тока применяются в:

1.    В строительстве, при использовании погрузчиков, электротележек и электрических кранов, а также в промышленности.

2.    В электротранспорте – трамваи, троллейбусы, электровозы, теплоходы и т.д.

3.    На электрических подстанциях – для снабжения энергией автоматики.

В сети постоянного тока используется только 2 провода, поскольку в подобных сетях отсутствует фазный или нулевой проводник, и есть только положительная и отрицательная шины (+ и -).

Согласно нормативным документам в красный цвет окрашиваются провода и шины, имеющие положительный заряд (+), а провода и шины с отрицательным зарядом (-) маркируются синим цветом. Голубым цветом обозначается средний проводник (М).

Плюсовой проводник двухпроводной сети маркируют тем же цветом, что и положительный проводник трехпроводной сети, с которым он соединен, только в том случае, если двухпроводная сеть постоянного тока создана через ответвление от трехпроводной сети постоянного тока.

Маркировка оптических кабелей

Маркировка оптических кабелей имеет свои особенности. Первые две буквы — ОК (оптический кабель). Так что с идентификацией проблем не будет. Далее принцип тот же: есть определенный набор обозначений, которыми шифруются характеристики. В общем случае структура маркировки после букв «ОК» такая:

• Условия прокладки кабеля — Г — в грунт, К — в канализацию, П — в пластиковые трубы; С — самонесущий, П — подвесной;
• тип модульной конструкции — М — многомодульная, Ц — одномодульная с центральной трубкой.
• Горючесть оболочки. Буквы «нг» — негорючий при групповой прокладке; н — негорючий при одиночной прокладке; отсутствие букв — обычный полиэтилен (горючий). Если кабель н или нг, далее уточняется тип оболочки:
  • LS — полиэтилен, который не выделяет галогенов, имеет пониженное выделение дыма и газов;

  • HF — полиэтилен, который при горении и тлении не распространяет коррозионно-активные газы, не содержит галогены.

• Конструктивное исполнение:
  • 00 — одномодульный (ЦСЭ нет);
  • 01 — многомодульный со стеклопластиковым стержнем;
  • 02 — многомодульный — стальной трос;
  • 03 — многомодульный — стальная проволока;
  • 04 — многомодульный — арамидные нити.
• Количество ОМ х количество ОВ в ОМ;
• Тип ОВ (если их несколько, указывается для каждого):
  • Е1 – одномодовое ОВ с несмещенной дисперсией по рекомендации ITU-T G.652.B;
  • Е3 – одномодовое ОВ с дополнительным окном прозрачности по рекомендации ITU-T G.652.D;
  • Е5 – одномодовое ОВ с ненулевой дисперсией по рекомендации ITU-T G.655;
  • М1 – многомодовое ОВ 50/125 (G.651);
  • М2 – многомодовое ОВ 62,5/125;
• Допустимое растягивающее усилие.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

• СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
  • СИП-1 тоже с неизолированной нейтралью;
  • СИП-2 — то же, но нейтраль изолирована;

  Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

  {SOURCE}

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм 2 .

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Так выглядит кабель КГн

Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — алюминиевые жилы (А), изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Как выбрать провод для электропроводки?

Существует три различных вида материала, которые принято использовать для разводки электричества по дому. Сюда относят шнуры, кабеля и провода. Все эти виды совершенно разные и используются в определенных условиях.

Виды проводов для квартирной электропроводки

Покупая электрические провода, необходимо ориентироваться на их основу и материал, из которого он выполнен. Рассматривая для приобретения алюминий, следует помнить, что он обладает более низкой токопроводимостью, чем медь. Также такие жилы быстро окисляются и создают большое сопротивление электрическому току. Поэтому подобный вариант не подойдет для длительного использования. Одним из преимуществ алюминиевого кабеля, считается его дешевая стоимость.

Медные проводники имеют более достойные качества также меньше подлежат окислению. Прочны к множественным изгибам и другим механическим воздействиям. Медные электрокоммуникации прослужат не один десяток лет, к тому же они выдерживают более высокую мощность, чем предшествующие типы.

Для создания или замены электропроводки для жилищных условий идеально подойдут марки кабелей: ВВГ, НУМ, ПВС, ШВВП. Более подробно о их особенностях и назначении посмотрите в нашей предыдущей статье.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

• Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
• На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

• Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
• Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) — фазный провод;
• N (от слова Neutral) — нулевой провод;
• PE (от сочетания Protective Earthing) — заземление;
• “+” — положительный полюс;
• “-” — отрицательный полюс;
• М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 — первая фаза;
• L2 — вторая фаза;
• L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La — первая фаза;
• Lb — вторая фаза;
• Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Watch this video on YouTube

Цвет провода в электропроводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке электросетей переменного тока, используют многожильные провода в разноцветной изоляции.

Цветовое обозначение проводов особенно важно, когда разводку делает один человек, а обслуживанием или ремонтов – другой. Иначе ему придется постоянно проверять, где фаза, а где ноль с помощью пробника

Те, кто работали со старой проводкой, знают, как сильно это может надоедать, ведь раньше в быту была только белая или черная изоляция. Со времен СССР цветовое обозначение проводов постоянно менялась, пока не был определен специальный стандарт. Теперь каждый цвет проводника определяет свое назначение в проводе.

В нынешнее время нормативным документом является ПУЭ 7, который регулирует цветовую маркировку изолированных или же неизолированных проводников, где согласно с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям» должны использоваться только определенные обозначения и цвета.

Основной целью нанесения маркировки электропроводки является легкость и быстрота определения назначения проводника по всей длине, что собственно является одним из главенствующих требований стандартов ПУЭ.

Ниже буде рассмотрено, какой расцветки должны быть проводники электроустановок переменного тока, напряжением до 1000В и с глузозаземленной нейтралью (например, проводка административных зданий или жилых домов).

Расшифровка буквенной маркировки проводов и шнуров

Первая буква «А», как и при маркировке кабелей, показывает, что жилы провода алюминиевые, при ее отсутствии – жилы провода медные.

Следующая буква в маркировке (для медного провода – первая) указывает провод это или шнур – маркировка «П» и «Ш» соответственно.

Третья буква (для медного провода вторая) показывает материал, из которого изготовлена изоляция провода:

• «В» — поливинилхлоридная;
• «Р» — резиновая;
• «Н» — из неритовой резины;
• «П» — полиэтиленовая;

Также в маркировке проводов часто встречаются следующие буквы:

• «П» — плоский провод;
• «Г» — провод гибкий;
• «С» — провод соединительный.

Для проводов марки ПВ степень гибкости указывается цифрой в маркировке. Провод ПВ-1 имеет однопроволочные жилы (сечением до 16 кв. мм), то есть он жесткий. Провода ПВ-2, ПВ-3, ПВ-4 – гибкие провода, числа 2, 3 и 4 в данных маркировках показывают степень гибкости провода: чем выше значение, тем провод более гибкий.

Числовые значения в маркировке кабельно-проводниковой продукции показывают количество токопроводящих жил в кабеле (проводе), а также площадь их поперечного сечения. Если в кабеле несколько жил одного сечения, а одна жила другого сечения, то ее сечение, а также количество таких жил указывается после знака «+», например, ВВГ — 3х4+1х2,5 – кабель имеет три жилы сечением 4 кв. мм и одну жилу сечением 2,5 кв. мм.

Примеры расшифровки маркировок кабелей и проводов

АВВГнг-3х2,5 – трехжильный кабель с алюминиевыми жилами сечением 2,5 кв. мм, изоляция его жил и верхняя оболочка выполнены из поливинилхлорида, кабель голый, то есть не имеет защитного покрова, не распространяет горение.

ВБбШв-3х4 – трехжильный кабель с медными жилами сечением 4 кв. мм, изоляционный покров выполнен из поливинлхлорида, имеет защитную броню в виде двух стальных профилированных лент, между броней и защитным покровом кабеля отсутствует защитная подушка, кабель имеет наружный защитный покров из прессованного поливинилхлоридного шланга.

АСБ 3×16 – трехжильный кабель с алюминиевыми жилами сечением 16 кв. мм, имеет свинцовую оболочку и защитную броню из профилированных стальных лент антикоррозийных лент, между броней и защитным покровом кабеля имеется подушка, которая защищает его от повреждения броней.

ПВ-3 – гибкий (многожильный) провод, который имеет ПВХ-изоляцию.

ППВ – плоский монолитный провод, имеющий однослойную ПВХ-изоляцию.

Существуют также некоторые типы проводов, которые имеют особые аббревиатуры, например:

СИП – самонесущий изолированный провод.

ПВС – гибкий медный соединительный провод в ПВХ изоляции и оболочке.

ПУНП – провод универсальный плоский. ПУГНП – провод гибкий, универсальный плоский.

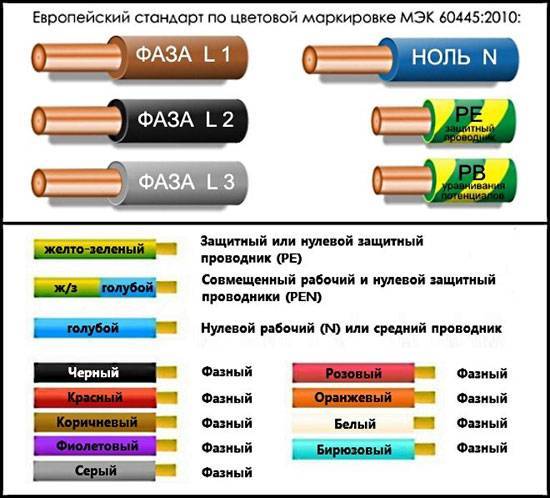

Цветовая маркировка кабелей и проводов

Существует общепринятая цветовая маркировка жил проводов и кабелей, которая обеспечивает удобство монтажа и дальнейшей эксплуатации монтированных кабельно-проводниковых линий.

Согласно ПУЭ, в трехфазной электрической сети фазные жилы кабеля маркируются желтым, зеленым и красным цветами – фазы «А», «В» и «С» соответственно. Нулевая (нейтральная) жила, как правило, имеет голубой цвет. Защитная (заземляющая) жила имеет зелено-желтый цвет, иногда (по старым нормам) встречается черный цвет.

Тип изоляции, броня и защита

Расшифровку аббревиатуры кабеля следует проводить с учетом общепринятых стандартов.

Материал жил

Здесь возможны всего 2 варианта:

• отсутствие буквы — медь (медный провод не нуждается в каком-либо обозначении);
• “А” — буква, обозначающая жилы, выполненные из алюминия.

В расшифровке сокращений, аббревиатур помогут данные из этой таблицы.

• МК — означает магистральный кабель;
• Ш — шахтный;
• МК — эти буквы наносят на магистральные кабели;
• РК — сокращение указывает на радиочастотный кабель;
• Т — предназначен для телефонной связи;
• О — оптический тип;
• КС — кабельная продукция для связи;
• КМ — характеризует комбинированный магистральный вид;
• ВК — эти буквы характеризуют внутризоновые кабели связи;
• ПпП — изоляция представлена в виде трехслойной пленки (пленка-поры-пленка).
• З — в такой разновидности кабелей жилы скручиваются в “звездную” четверку.

Цветовая маркировка электрических проводов в разных странах

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Обозначение кабельной продукции и проводов

Для маркировки электротехнических изделий принято литерное обозначение.

Первая литера всегда означает материал жил: если они сделаны из алюминия, то ставится буква А. Медная жила литерного наименования не имеет.

Следующая буква в шифровании показывает на материал, из которого произведено покрытие. В маркировке провода вторая литера называет назначение изделия: монтажный, контрольный, установочный и т.д.

Третья по счету буква в шифровке показывает на материал жильного изолирования.

Четвертая литера называет особенности конструкции изделий: присутствие брони, асфальтирования, для трубной закладки и т.д.

Помимо буквенного шифра в обозначении часто встречаются и цифры. Первая из них означает количество жилок, вторая — на площадь их сечения, последняя — на допускаемое сетевое напряжение.

Для шифровки шнуров дополнительно используется литера Ш.

Стандартный пример маркирования современных электротехнических изделий по ГОСТ и ТУ

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

Основные требования к маркировке проводов в РУ (распределительных устройств) и щитов

Пункт 1.1.30 ПУЭ гласит, все провода в РЩ должны соответствовать буквенным, цифровым и цветовым обозначениям. Наличие цветового обозначения не исключает установку цифрового и буквенного. Допускается наносить маркировку не по всей длине линии, а только в местах подключения.

Маркировка начинается с соблюдением правил в процессе монтажа, при расключении проводов по цвету изоляции. Это наиболее наглядный пример, который позволяет работающему персоналу быстро ориентироваться в назначении каждого отдельного провода в цепи. Иногда используются кабели с проводами одного цвета, в этих случаях допускается покрасить концы проводов, надеть кембрики соответствующего цвета, практичнее установить термоусадочную трубку с уже нанесенными буквенными и цифровыми значениями. Длинна маркерной трубки должна быть не менее 2,5 см.

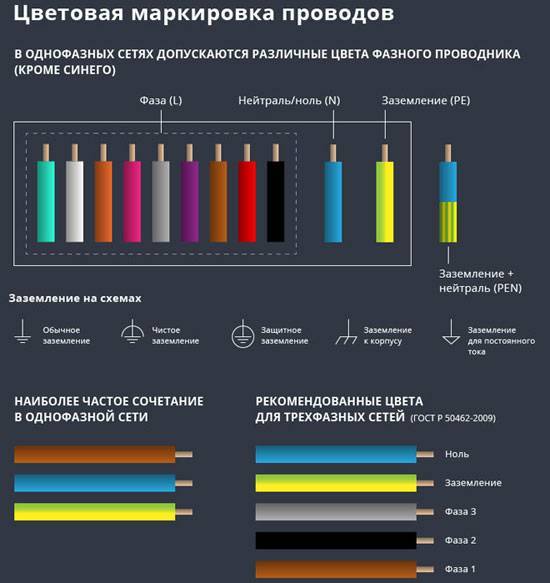

Маркировка проводов по цвету

В трехфазных сетях каждая фаза обозначается буквами А,В,С, но в квартирах и частных домах используются однофазные схемы электропитания поэтому нет смысла  уточнять к какой фазе подстанции подключен ваш щиток.

Буквенные обозначения:

• На фазный провод наносится буквенное обозначение «L»;
• Нейтральный провод обозначается буквой «N»;
• Провода заземления отмечают значком
• В схемах по стандартам системы TN-C-S допускается подключение заземляющего проводника к нейтральному проводу. В таких случаях на маркировке пишут «PEN».
• В схемах электропитания от постоянного тока, для отдельных приборов потребления указывают полярности «+», «-» и напряжение в вольтах «12В или 24В…».

Маркировка цепей постоянного тока

Особенности цифрового обозначения проводов

Цифровые обозначения в распределительных щитах требуют отдельного рассмотрения. По требованиям ПУЭ распределение цепей электропитания в РЩ осуществляется по группам. От группы питаются отдельные участки, это могут быть разные объекты:

• №1 освещение;
• №2 розетки;
• №3 кондиционер;
• №4 теплые полы;
• №5 Бойлер для нагрева воды;
• №6 электрическая плитка;
• №7 отдельные помещения или сооружения(баня, мастерская и другое)

В однофазных цепях на вход автоматических выключателей будет приходить одна фаза L1-1; L1-2; L1-3, где 1,2,3 обозначают разные линии. На выходе выключателей провода маркируются по № группы и линии, если провод в группе один на маркере пишут Гр-1, если два Гр-1.2 указывая, что это второй провод первой группы.

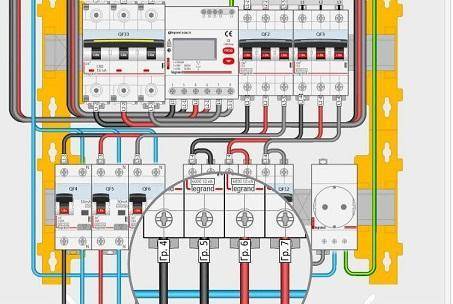

Маркировка проводов в РЩ по группам

На электрощитах промышленной сборки на внутренней стороне дверцы наклеивается схема подключения с указанием маркировки всех проводов, остается для надежности подписать прямое назначение. Мудрые люди эту информацию при монтаже записывают на видео или делают фото, сохраняют на электронных носителях, даже в серверах соц. сетей.

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

• красный, коричневый или черный — фазный провод;
• остальные цвета (предпочтительно синий) — нулевой провод.

Маркировка фаз в трехфазной сети немного отличается:

• красный (коричневый) — 1 фаза;
• черный — 2 фаза;
• серый (белый) — 3 фаза;
• синий (голубой) — рабочий ноль (нейтраль)
• желто-зеленый — заземление.

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза — белый, красный и черный, ноль — синий, а земля — желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в распределительных коробках ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только с обеспечением надежности, но и безопасности. Требуется полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая расцветка токоведущих жил:

• красная;
• коричневая;
• черная;
• серая;
• белая;
• розовая;
• оранжевая;
• бирюзовая;
• фиолетовая.

В приведенном перечне содержится много вариантов расцветок проводов, но нет нескольких цветов, которые используются только для обозначения нулевых и защитных проводов:

• синий цвет и его оттенки — рабочий нулевой провод (нейтраль — N);
• желтый цвет с зеленой полосой — защитное заземление (PE);
• желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Допускается использование для заземления жил с изоляцией зеленого цвета с желтой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Расцветка должна быть единой в каждой цепи в пределах одного устройства. Ответвления цепей должны выполняться одинаково окрашенными проводниками. Использование изоляции без различий в оттенках говорит о высокой культуре монтажа и сильно облегчает дальнейшее обслуживание и ремонт оборудования.

Общая информация

В бытовом общении термины «кабель», «шнур» и «провод» чаще всего употребляются как синонимы и служат в качестве обозначения проводников электротока. Однако в электротехнических описаниях эти определения имеют вполне конкретное значение.

Конструкцию провода составляют проводник в форме одной либо нескольких жил (проволок), а также изоляционное покрытие, для некоторых случаев которого может и не быть.

Кабель, составленный из одного либо нескольких разделенных изоляцией проводков, предназначен для транспортировки электроэнергии в одно- либо трехфазных сетях. В зависимости от области применения может иметь специфические изоляционные слои, бронирование, экранирование и т.д.

Шнуры питания требуются для включения разнообразных установок и приборов в сеть. В них включены несколько пластичных многожильных изолированных проводов, специальная оплетка.

В роли проводника зачастую используется проволока из меди либо алюминия, реже — стальная.

Шнур питания для ноутбуков и нетбуков, позволяющий работать от сети

Цвета проводов в электрике: стандарты и правила маркировки +способы определения проводника

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Особенности маркировки популярных марок проводов

Каждому хозяину, занимающемуся электрикой, следует разбираться в обозначении популярных марок проводов, представленных в табличной форме.

Провод типа ПВС выпускается в нескольких вариантах исполнения для различных целей
