Типы гильз

Очень важно правильно подобрать гильзы для опрессовки проводов

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

• ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
• ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

По размерам

После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм 2 . Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

По конструктивному исполнению

Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

Что такое опрессовка гильзами и когда она нужна?

Опрессовка – это процесс соединения проводов специальными гильзами. Суть его заключается в применении металлических трубок, как соединительного механизма. Внутрь гильзы с обеих сторон заводят предназначенные для соединения жилы проводов. Обжимая трубку с проводами, получают прочное соединение. Обжим в бытовых условиях иногда делают пассатижами, но лучше использовать специализированный инструмент – пресс клещи.

Гильзу сжимают в двух или трех местах, а место опрессовки обязательно изолируют термоусадочной трубкой или изоляционной ПВХ лентой. Иногда для соединения проводов используют изолированные соединительные гильзы. Тогда необходимость изолирования соединения отпадает.

Опрессовку провода гильзами целесообразно выполнять в следующих случаях:

• для соединения проводов в линиях с высокой нагрузкой;
• если надо соединить провода большого сечения;
• при невозможности применения другого типа соединения. Например, монтаж проводов внутри распределительной коробки, где невозможно разместить клеммную колодку или на большой высоте при плохой видимости.

Процесс опрессовки имеет свои достоинства:

• для сжатия трубки используют обжимные пресс клещи. Этот ручной инструмент не требует подключения к электросети, в отличие аналогов, предназначенных для сварки или пайки. При отсутствии электричества опрессовка является единственным способом качественного соединения проводов;
• чтобы сделать сварку или пайку, потребуются некоторые навыки. Сделать опрессовку трубкой может каждый человек после первого пробного соединения. Главное, иметь под рукой расходный материал и пресс клещи, на худой конец – пассатижи;
• обжимной инструмент имеет удобную рабочую зону. Это позволяет работать в ограниченном пространстве, таком как подрозетники или распределительные коробки. Обжим контактов внутри подрозетника позволяет укорачивать до минимума провода, повышая тем самым плотность монтажа.

Кроме этих достоинств, опрессовка позволяет соединять провода из разнородных металлов, например, медь и алюминий. Сварка или пайка такой возможности не дает.

Инструменты и материалы

Для работы понадобятся ручные (или механические) пресс-клещи. Они обжимают гильзу с проводниками сечением до 120 мм 2 . Для жил большего сечения потребуется пресс, который приводится в действие за счёт гидравлического привода.

Есть клещи с матрицами на разное сечение и с регулировкой пуансонов. Очень удобный инструмент в том плане, что не надо постоянно переустанавливать его на другие размеры, просто винт пуансона либо матрица поворачивается на нужное сечение.

При работе с алюминиевыми проводами потребуется специальная кварцево-вазелиновая паста, которая удаляет на жилах окисную плёнку и препятствует её появлению вновь.

Медным проводникам подобная обработка не нужна, но всё-таки для снижения трения желательно их смазать обычным техническим вазелином. Во время деформации жилы могут повреждаться, а смазка минимизирует этот риск.

Суть опрессовки

При соединении жил получается переход электрического тока из одного проводника в другой. В этом месте появляется сопротивление, которое зависит от соприкасающихся поверхностей жил проводов. Чем они (поверхности) больше, тем сопротивление меньше

Важно, особенно для толстых электрических проводников, при этом получить усилие в месте соединения, которое прижимает их друг к другу, не изменяясь годами при существующих условиях окружающей среды и не требуя какого-либо контроля

Такие условия в соединении обеспечивает деформированная гильза. Поскольку ее деформация осуществляется специальными клещами, жилы расплющиваются, а контактное пятно состоит из контакта между ними плюс контакта каждой жилы с гильзой. При этом деформированный соединитель жил сохраняет состояние, которое получается при его сжатии клещами.

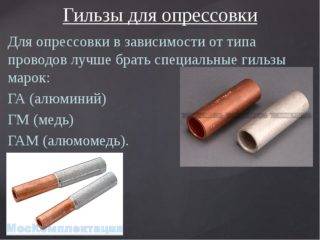

Типы гильз для опрессовки

Качество опрессовки во многом зависит от правильного выбора того или иного типа гильз. Прежде всего, они отличаются материалом исполнения, поскольку медный провод должен обжиматься и соответствующими медными гильзами.

Эти изделия представлены в двух видах и маркируются следующим образом:

• ГМ – гильзы медные, изготовленные из чистой меди, не имеющие никакого покрытия и ничем не обработанные. Своим внешним видом они напоминают обычные отрезки медных трубок.
• ГМЛ – гильзы медные луженые. Их поверхность покрывает специальный слой сплава олова и висмута. За счет этого предотвращается окисление и коррозия.

Ни в коем случае нельзя опрессовывать гильзами ГМЛ алюминиевые провода, как советуют некоторые недобросовестные специалисты. Дело в том, что в процессе опрессовки происходит деформация поверхностного слоя гильзы, что в дальнейшем рано или поздно вызовет коррозийную реакцию между медью и алюминием.  Соединение алюминиевых проводов выполняется с помощью специальных изделий, выполненных из такого же металла и обозначенных маркировкой ГА.

Для комбинированного соединения проводов существуют специальные гильзы, обозначенные как ГАМ – гильзы алюминиево-медные. Такая трубка состоит из двух частей и позволяет соединять встык провода из разнородных металлов.

Наиболее современным вариантом считается изделие ГСИ – гильза соединительная изолированная. Основа состоит из обычной луженой трубки, покрытой сверху слоем ПВХ изоляции. Такие гильзы используются для опрессовки медных проводов. Клещи надеваются поверх изоляционного слоя, после чего производится сжатие. Готовый узел после обжатия не требует дополнительной изоляции.

После буквенных обозначений в маркировке присутствуют еще и цифры. Они соответствую сечению провода, на который рассчитана гильза. Например, размеры гильз ГМЛ представлены широким ассортиментом и предназначены для проводников, сечением 2,5-300 мм2. То есть, с увеличением сечения проводника, возрастает и размер самой гильзы. Комбинированные изделия маркируются двумя цифрами через дробь: первая соответствует сечению медного проводника, а вторая – алюминиевого.

Гильзы для опрессовки выпускаются в различном конструктивном исполнении. В основном они изготавливаются в виде полых трубок, полностью гладких изнутри. В некоторых конструкциях внутри устанавливается перегородка, регулирующая глубину захода проводников. Обычно с перегородками выпускаются комбинированные гильзы, где коммутация проводов осуществляется встык.

Как распилить гильзы для опрессовки

Таким вопросом я задавался в начале своей карьеры электрика. Сейчас же, я легко могу удовлетворить любопытство любого новичка-монтажника, как говориться — мастерство не пропьешь. Дело в том что стандартные гильзы слишком велики для распаячных коробок, поэтому для удобство и экономиии материала их пилят вдвое, втрое.

Чтобы собственноручно сделать нужное количество гильз, берется медная трубка нужного диаметра, ножовка по металлу и какая-нибудь точка опоры (стул, скамейка или стол).

Трубка ложится на стул и надежно фиксируется рукой или ногой. Если изобретете другой способ крепления медного изделия — вам все карты в руки. Фантазии русской души нет предела!

В другую руку ухватывается ножовка за 250 рублей и совершается обычное действие режущим инструментом: туда-сюда, как пилить дрова на даче. Лучше на пол, перед этим, постелить газетку, чтобы гильзы не закатились куда-нибудь, а послужили все до одной нашему благородному делу.

Вот и все, учиться никогда не поздно!

Сергей (с) 2016

Характерные ошибки в процессе опрессовки

Соединения алюминиевых линий осуществляются лужеными изделиями, оловянное лужение не обеспечивает 100% исключения контакта медной поверхности с проводом, особенно при деформации во время сжатия

Это снизит надежность и срок службы контакта при долговременных нагрузках большого тока;
Обтачивают концы кабелей и вставляют в цилиндр меньшего диаметра, это уменьшает расчетное сечение и увеличивает переходное сопротивление, ослабляет прочность контакта;
Обрезают соединительную трубку, делая ее короче, это приведет к увеличению переходного сопротивления и излишнему нагреву, снизит прочность.
При использовании термоусадочного материала в процессе изоляции, обратите внимание на коэффициент усадки. Кембрик при термообработке сжимается не до нулевого диаметра, а до определенного размера в зависимости от свойств материала из которого он сделан

Если не учитывать эти параметры, изоляция может не обтянуть поверхность контакта. Производители на изделиях указывают коэффициент сокращения 2:1, это означает, что после нагрева диаметр уменьшается в 2раза. Обозначение может быть 10 мм/5мм или 10/5 – 10 указывает Ø в мм. до нагрева, 5 после усадки.

Изоляция термоусадкойТаблица взаимозаменяемых термоусадочных трубок от разных производителей

Выбор нужных гильз для опрессовки

Перед тем, как начинать опрессовку, нужно сделать правильный выбор гильзы для конкретного проводника. Следует учитывать, что у изделий одного сечения от разных производителей, может отличаться толщина и диаметр входного отверстия. Поэтому не всегда один и тот же инструмент подходит для опрессовки двух разных гильз под провода с одинаковым сечением.

Для обеспечения высокого качества соединения нужно выполнять следующие рекомендации:

• Жила, очищенная от изоляции, должна точно совпадать с диаметром гильзы.
• Допустимый люфт должен быть минимальным.
• Алюминиевая гильза точно соответствует сечению провода.
• Выбор гильз для медных проводов осуществляется по специальным таблицам или путем замеров диаметра жилы штангенциркулем.

Наконечники для проводов под опрессовку: типы, нюансы работы

Наконечники для проводов под опрессовку

Пресс-клещи для опрессовки наконечников

Клещи для обжима наконечников проводов

Соединение медных проводов

Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

• Правильно выбрать наконечник и по материалу и размерам.
• Грамотно зачистить жилу.
• Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
• Подобрать нужную матрицу.
• Соблюсти последовательность обжима.

Различие обжимных трубок для проводов по материалу

Соединительные гильзы делятся на несколько разновидностей в зависимости от материала изготовления. Использование разных видов обусловлено тем, что из-за электрохимических свойств металлов некоторые вступают в активную реакцию друг с другом, что влечет окисление проводов и их перегревание при нагрузке.

Медные гильзы

Аббревиатура ГМ указывает на то, что гильза изготовлена из качественной меди. Используется исключительно для соединения медной проводки. Поверхность ГМ не покрыта защитной оболочкой, поэтому эксплуатировать ее можно лишь в неагрессивных условиях окружающей среды.

Луженые гильзы

При помощи луженых гильз соединяют медные провода, предназначенные для работы в агрессивной среде. Это те же самые гильзы из меди, только их поверхность покрыта специальным составом, образующим защитную оболочку белого цвета. Аббревиатура следующая – ГМЛ.

Преимущество лужения заключается в защите материала от электрохимической коррозии, однако для алюминиевой проводки применять ГМЛ запрещено. Обусловлено это тем, что в процессе сжатия частично разрушается защитный слой, что в результате приведет к непосредственному контакту алюминия и меди.

Соединительные трубки для жил из разных материалов

Проведение электрических линий, как правило, не обходится без использования и соединения жил, изготовленных из разных материалов. Для подобных целей используют специальные гильзы, которые считаются комбинированными и называются ГАМ. Конструкция проста, но особенность ее заключается в использовании разных материалов. Две части трубки сварены в одну, одна изготовлена из алюминия, а другая из меди. Середина, место стыка оснащено специальным ограничителем. Благодаря ему обеспечивается равный вход жил с обеих сторон.

Отличается эта разновидность по форме. Объяснить это можно тем, что алюминиевая часть трубки имеет больший диаметр из-за необходимости большего поперечного сечения у проводника.

Алгоритм опрессовки ГАМ аналогичен предыдущим способам.

Инструмент для опрессовки

Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

• гидравлические, монтажные и обжимные пресс клещи разных модификаций;
• гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

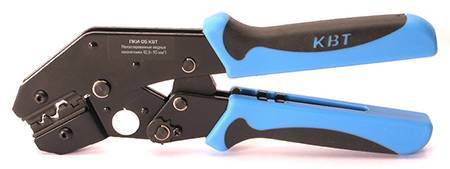

Пресс клещи

Самый распространенный инструмент для обжима, используемый даже в быту, это пресс клещи. Их применяют для обжима контактов простых кабелей, нестандартных коннекторов и других различных клемм.

В зависимости от назначения, обжимные пресс клещи делятся на два вида:

• для снятия изоляции с жилы;
• для обжима гильз.

Касаться снятия изоляции не будем, а рассмотрим инструмент для обжима гильз. Обжимная конструкция пресс клещей имеет несколько видов, отличающихся гнездами. Форма гнезда может быть квадратной или трапециевидной. Такой же формы получается и сам обжим гильзы. Еще гнезда различают по наличию или отсутствию пластиковых фланцев. Ими делают качественный обжим многожильного провода. Чтобы получить качественный обжим соединения, пресс клещи должны соответствовать диаметру, на что указывает цветная маркировка.

Обжимные пресс клещи бывают:

• инструмент для изолированных гильз имеет три овальные формы пресса матрицы. Каждая из них обозначена желтым, красным и синим цветом. Изолированные трубки производят аналогичных цветов, чтобы удобно было подбирать соответствующий пресс. Работая с такими клещами надо следить, чтобы во время обжима кромка стыка находилась посередине верхнего профиля инструмента. Кромка с боковым размещением говорит о плохом контакте и негерметичной фиксации провода в гильзе;
• инструмент для неизолированных гильз имеет стержень, который во время обжима должен находиться на разделительном стыке. Обжим самой трубки происходит по центру.

Выбор типа инструмента, соответствующего сечению и материалу выполняемого соединения, можно найти в таблице.

Опрессовка является неразъемным соединением. Чтобы избежать ошибок монтажа, при которых придется резать провод и выбрасывать использованную трубку, надо под рукой иметь схему электропроводки.

Пайка скруток

В таком деле необходим определенный опыт, поскольку не каждый электрик способен качественно облудить соединение. В этом я сам убедился, когда моя первая скрутка, соединенная подобным образом при проверке разошлась, заставив меня сгорать от стыда. Однако, как говориться — все к лучшему!
Для пайки обычно используют канифоль или жир (нейтральный), сам паяльник, олово и специальную подставку, чтобы ненароком не испортить раскаленным инструментом, например, кухонный стол.

Облудив канифолью место соединения проводов, необходимо, подцепив кончиком жала паяльника небольшое количество припоя, обработать им скрутку. Этот процесс нужно повторять до тех пор, пока соединение не будет полностью и равномерно залито сплавом. После этого, я обычно зачищаю скрутку наждачной бумагой, чтобы убрать выступающие острые края и изолирую место соединения.

Что такое опрессовка проводов гильзами

Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

• Нужно соединить провода с большой площадью сечения.
• Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
• Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза

Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.

Из недостатков выделяют следующие:

• Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
• Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

Также стоит упомянуть об ощутимых затратах на расходные материалы.

Что собой представляет опрессовка гильзами

Сущность опрессовки состоит в том, что электрические провода или кабели при ее выполнении соединяются при помощи токопроводящих гильз, которые представляют собой трубки, изготовленные из металла. Процесс опрессовки кабелей, в результате осуществления которой создается прочное и надежное электрическое соединение, выглядит следующим образом:

1. Во внутреннюю часть обжимной трубки с обоих ее концов заводятся предварительно зачищенные от изоляции жилы электрических проводов, которые необходимо соединить.
2. Используя специальные пресс-клещи или обычные пассатижи, выполняют обжим гильзы вокруг помещенного в нее проводника. Для более высокой надежности трубку обжимают в двух-трех местах.
3. Место выполненной опрессовки изолируют, используя для этих целей ТУТ или изоленту, изготовленную из ПВХ. В том случае, если для опрессовки применяются соединительные гильзы, покрытые слоем изоляции, необходимость в дополнительном изолировании сформированного соединения отпадает.

Этапы опрессовки гильзой электрического провода

Особенно актуальной опрессовка проводов гильзами является в следующих ситуациях:

• при соединении элементов электрических сетей, эксплуатируемых под высокой нагрузкой;
• при соединении между собой проводов, характеризующихся большим сечением;
• в тех случаях, когда соединить провода другим способом не представляется возможным (в частности, данный метод используют для соединения проводов в распределительной коробке, в которой достаточно сложно смонтировать клеммную колодку;
• кроме того, опрессовкой гильзами соединяют провода, расположенные на большой высоте или в условиях ограниченной видимости).

Опрессовка проводов гильзами обеспечивает отличный электрический контакт и высокую механическую прочность соединения

1. Инструмент для опрессовки проводов, в качестве которого преимущественно используют пресс-клещи, не нуждается в подключении к электрической сети, что выгодно отличает его от электрических приспособлений, при помощи которых провода соединяются методом пайки. Таким образом, опрессовка (или гильзование, как еще часто называют данный процесс) является практически единственно возможным способом формирования качественного соединения проводов в тех местах, где отсутствует возможность подключения используемого инструмента к электрической сети.
2. Для соединения проводов методом опрессовки не требуется наличия специальных знаний и навыков. Этого не скажешь, например, о пайке, выполнить которую качественно без соответствующих навыков и опыта вряд ли получится.
3. Используя специальный инструмент для опрессовки гильз, можно создавать высококачественные соединения проводов даже в труднодоступных местах, таких, например, как распредкоробки и подрозетники. Более того, использование для соединения проводов в подрозетниках метода опрессовки позволяет сократить до минимума длину соединяемых контактов, что дает возможность увеличить плотность выполняемого электрического монтажа.

Опрессовка проводов

Я использую в этих целях пресс-клещи, которыми несколько раз обжимаю медную гильзу, надетую на скрученные провода

Важно соблюдать при этом одно правило: не переусердствуй! Ведь перекушенная инструментом скрутка может доставить массу хлопот такому горе-электрику — все придется делать заново. В случае же, если диаметр места соединения меньше диаметра гильзы, всегда можно проявить солдатскую смекалку, то есть подсунуть под медное изделие кусочки проводов — и «Баста»!

Преимущества опресовки на лицо: положил в небольшую тару горсть медных гильз, захватил с собой пресс-клещи и все, не нужно тащить лишний громоздкий инструмент. Сам процесс опрессовки прост до нельзя, лишь рассчитывай свои силы.
