Почему именно фазу, а не ноль должен разрывать выключатель света ?

На первый взгляд нет никакой разницы обе схемы работают одинаково, ведь и при разрыве нуля выключателем, свет так же погаснет, как и при разрыве фазы.

Чтобы лучше разобраться в этом, давайте, для наглядности, рассмотрим схему подключения выключателя, в которой к нему подведен нулевой проводник (ноль).

Как вы видите, при такой схеме подключения выключателя, на светильнике всегда есть напряжение, это и есть тот главный недостаток, который может вызывать серьезные проблемы и неудобства в работе и обслуживании источников света.

В первую очередь, главная опасность такого способа подключения состоит в том, что вас может «ударить током», например, при замене ламп, когда вы случайно коснётесь токопроводящих контактов.

Кроме того, при нарушении изоляции питающего кабеля или повреждении электрического соединения внутри светильника, фазный проводник может замкнуть на корпус. И тогда, при простом касании люстры или бра, вы сами станете проводником, частью электрической сети, ощутите серьезный электрический разряд, при этом, в определенных условиях, поражение электрическим током может быть даже смертельным.

Это становится особенно актуально потому, что для групп освещения, в том же ПУЭ, разрешено не устанавливать дифференциальную защиту, например, УЗО, поэтому вы узнаете о напряжении на корпусе, лишь когда почувствуете разряд, при этом светильник может быть даже не включен.

Еще одна не такая опасная, но не менее неприятная проблема — это мерцание ламп при выключенном свете. Современные энергоэффективные лампы — энергосберегающие (люминесцентные) или светодиодные, могут реагировать даже на незначительные колебания в электрической сети, даже сверхнизкие токи могут запускать их. Поэтому, даже при выключенном выключателе света может наблюдаться мерцание таких ламп, а это уменьшает как ресурс ламп, так и просто многих раздражает.

Поэтому, чтобы избежать этих и некоторых других проблем, правильно делать так, чтобы выключатель разрывал именно фазу, а не ноль.

К сожалению, чаще всего, люди задаются вопросом фаза или ноль должна быть в выключателе в случае, когда уже столкнулись с неправильной разводкой проводов, имея ноль в выключателе и все вышеописанные проблемы. Что же делать в таком случае?

Замена выключателя света в квартире – простая инструкция сложной работы для новичков

Электрофурнитура

07.07.2017

6.7 тыс.

4.5 тыс.

5 мин.

Современные выключатели света выполняются из высококачественных материалов, однако со временем даже они выходят из строя. Это приводит нас к необходимости выполнять замену электрооборудования.

Такое может случиться где угодно: в офисе, на работе или у себя дома. Однако вам не потребуется прибегать к помощи профессиональных специалистов, если вы самостоятельно освоите технику замены выключателей.

Нельзя сказать, что работа очень простая, но при должном усердии и внимательности справиться с этим сможет любой человек.

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования

Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

• Возгорание проводки в распределительном щитке и стенах;
• Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
• Короткое замыкание;
• Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности.

Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки.

В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

Производите самостоятельную замену выключателей без использования средств защиты, только если уверены в своих действиях!

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

1. 1. Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
2. 2. Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами.

Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами.

При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Процедура замены двойных выключателей

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом.

Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт.

Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

1. 1. Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
2. 2. Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

• С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
• Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

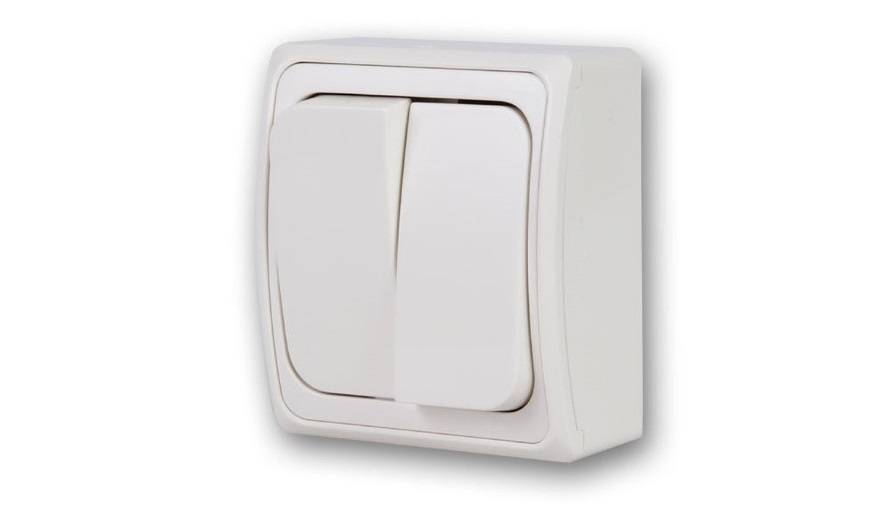

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Что делать, если тип выключателя или люстры не соответствует требуемому

Может случиться так, что старая люстра имела несколько групп ламп и включалась от двухклавишного выключателя, а после ремонта было принято решение установить обычную однорожковую. Или наоборот, вместо простой люстры установили многорожковую. Как правильно подсоединить светильник?

Количество клавиш больше, чем проводников в люстре

Если от двойного выключателя (и из потолка, соответственно, к люстре) выходит больше проводов, чем необходимо для подключения люстры (наиболее часто – четыре, один из которых заземляющий), то самый радикальный способ – заменить выключатель, а часть проводов оставить свободными.

А можно подключить простую люстру к двойному выключателю. Можно объединить провода, идущие от разных клавиш выключателя. Соединение можно выполнить на потолке перед колодкой подключения люстры или в самом выключателе (в этом случае второй провод к люстре нужно оставить свободным). Тогда люстра будет включаться любой клавишей, а для выключения нужно, чтобы все клавиши были в выключенном положении.

Как подключить люстру к двухклавишному выключателю

Количество клавиш меньше, чем проводников в люстре

Если не ремонтировать проводку, то подключить люстру на два рожка и более к двум проводам возможно только одним вариантом – путем объединения всех раздельных групп ламп в одну.

В крайнем случае, если допускает проводка, можно использовать два выключателя.

Совсем другая ситуация при подключении современной люстры с пультом дистанционного управления. Вне зависимости от количества групп лампочек подсоединение люстры к выключателю осуществляется проводкой с двумя проводами, а коммутация различных групп ламп производится блоком управления, размещенным в светильнике.

Как подключить выключатель к люстре.

Чтобы правильно выполнить подключение двух клавишного выключателя к люстре, необходимо прежде всего разобраться в потолочной проводке. По евро стандартам есть жёсткие правила по цвету каждого проводка, который должен соответствовать фазе, нулю и заземлению. Но отечественные электро монтажники (особенно это касается старых квартир) используют тот кабель, который есть под рукой. Поэтому всегда нужно уточнять функцию каждого провода.

Чтобы не ошибиться и правильно определить фазный провод на потолке (либо из стены), необходимо:

• развести провода в стороны (чтобы при подаче напряжения не получилось короткого замыкания);
• подать напряжение путём нажатия на клавиши выключателя;
• проверить индикатором-напряжения или мультиметром на какие провода приходит напряжение.

Итак, вы определились какие провода фазные «L«, а какой нулевой «N«. Далее вам необходимо правильно произвести подключение двойного выключателя к люстре по месту установки:

1. Нулевой рабочий провод «N» можно соединить в один и подцепить к двум лампам в одном соединение.
2. Каждый фазный провод «L» необходимо подцеплять в отдельном соединение для каждой лампы.

Правильная схема подключения выключателя с одной клавишей к люстре изображена на рисунке №3.

Рис.3 — схема подключения выключателя к люстре.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Как поменять выключатель, если ты не электрик? — Хозяин Дома

Чтобы поменять выключатель в квартире или офисе, можно совсем не разбираться в электропроводке, где находиться фаза или ноль. С выключателем все очень просто, если предварительно отключить напряжение в щите и уметь обращаться с отверткой. Будем считать, что вы это можете. И так, как поменять выключатель своими руками?

С чего приступить к работе?

Отбросьте боязнь электричества (если она у Вас имеется, конечно) и смело принимайтесь за дело. При этом вы получите целых три плюса. Во первых, сэкономите своё время на ожидание мастера.

Во-вторых, сэкономите свои деньги. И в третьих, приобретёте опыт работы с электричеством.

Если Вам кажется, что это не совсем легко, можно воспользоваться нашей инструкцией и у Вас все получиться, а произвести такую замену не сложнее чем поменять розетку.

Важно! Перед тем как приступить к любым действиям Вы должны быть уверены, что питание на розетку отключено!

Инструменты и материалы для работы:

• Выключатель для замены старого:
• Крестовая или плоская отвертка;
• Небольшие плоскогубцы;
• Индикаторная отвёртка.

1. В целях электробезопасности, отключаем автомат, который подает напряжение на выключатель, а после отключения проверяем, что выключатель перестал включать свет. Значит он обесточен и можно приступать к его замене.
2. Откручиваем винт, который крепит декоративную накладку и снимаем ее. Теперь ослабляем винты, которые удерживают распорные лапки по бокам механизма выключателя и вынимаем механизм из стены. С помощью отвёртки отсоединяем электрические провода из зажимов выключателя, запоминая их подключение к к контактам.
3. Если выключатель одноклавишный, то к. нему подходит два провода и подключить их можно в любой последовательности, но лучше определить, где находится фазный провод. Для этого нужно развести провода, чтобы они не касались друг друга и включить автомат в щите. С помощью индикаторной отвертки определяем фазу. На этом проводе индикатор будет светиться. Отключаем автомат. Подключаем фазный провод к клемме L на механизме, оставшийся провод ко второй клемме. Устанавливаем механизм в гнездо, крепим его распорными лапками.
4. Если выключатель двухклавишный, сначала находим фазный провод индикаторной отверткой, также подключаем его к клемме L, а два оставшихся ко 2 и 3 клемме на механизме.
5. Одеваем декоративную крышку, крепим ее винтом, включаем автомат и проверяем работу выключателя.

В дополнение посмотрите небольшой видео сюжет о замене выключателя своими руками без вызова электрика и помните, если проводка не совсем старая, то сделать такую работу для Вас не составит труда.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его

Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

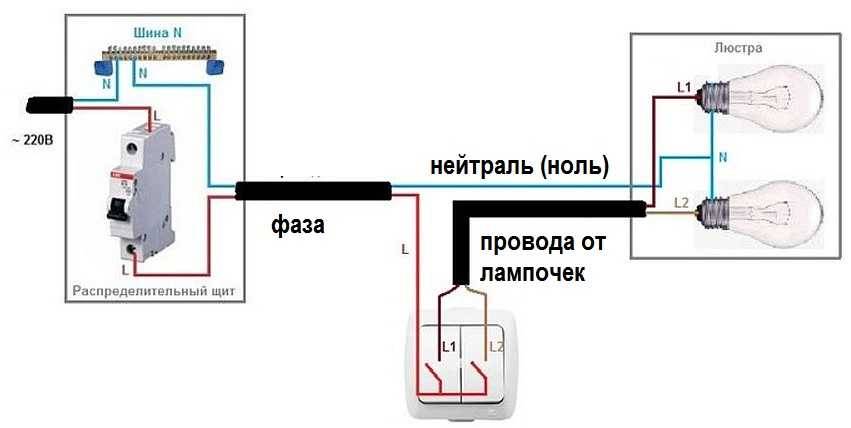

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка

При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.
