Как выполняется зануление электрооборудования

Далее расскажем о том, откуда защитное зануление попадает в наш дом, и рассмотрим его путь от трансформаторной подстанции и безопасно ли выполнять зануление в квартире. Начинается такое зануление с глухозаземлённой нейтрали — соединенной с заземляющим устройством нейтрали силового трансформатора.

Нейтраль вместе с трехфазной линией сначала попадает во вводной шкаф. Оттуда же она распределяется по находящимся на этажах электрическим щиткам.

От нее берется рабочий ноль, образующий вместе с фазой привычное для нас фазное напряжение. Название «рабочий ноль» связано с тем, что он используется для работы электроустановок или электроприборов.

Взятым с электрощитка защитным отдельным нулем, имеющим электрическое соединение с глухозаземлённой нейтралью, и образуется защитное зануление. Необходимо обязательно знать, что в цепи защитных зануляющих проводников никаких коммутационных аппаратов (автоматов, рубильников и т.п.), а также предохранителей быть не должно.

Отгорание нуля: случайность или неизбежность

Правильно справиться с проблемами электричества можно, если ознакомиться с отгоранием нуля Если вы слышали от знакомых фразу, что от перепада напряжения в квартире сгорели электроприборы и дорогая аппаратура, это означает, что у них в электросети появляется не 220В, а 380В. Откуда берется напряжение 380 Вольт в электросети? Зачастую, в этом виноват обрыв нуля, или, как принято в лексиконе электриков, отгорание нуля. Почему же отгорает ноль? Чтобы в этом разобраться, рассмотрим в общих чертах, что из себя представляет электрическая сеть. Электрическая сеть – это совокупность электрических установок, благодаря которым происходит передача и распределение электричества от электростанции к конечному потребителю.

К чему приводит отгорание нуля в трехфазной сети

Что изменится, если произойдёт обрыв нулевого провода N ДО места соединения нулевых проводов в одной точке? Будет обрыв нуля в трехфазной сети:

Обрыв нуля в трехфазной сети

Если смотреть по схеме, правее места обрыва напряжение теперь будет не нулевым, а “гулять” в произвольных пределах.

Что будет, если ноль отсоединить (случайно или намеренно)? Какие напряжения будут подаваться потребителям вместо 220В? Это как повезёт.

Картинка в другом виде, возможно, так будет легче понять:

Перекос фаз в результате обрыва нуля.

Потребители условно показаны в виде сопротивлений R1, R2, R3. Напряжения, указанные в предыдущем рисунке, как

220B, обозначены как

0…380B. Объясняю, почему.

Итак, что будет, если ноль пропадёт (крест в нижнем правом углу)? В идеальном случае, когда электрическое сопротивление всех потребителей одинаково, ничего вообще не изменится. То есть, перекоса фаз не будет. Так происходит в случае включения трехфазных потребителей, например, электродвигателей или мощных калориферов.

Но в реале так никогда не бывает. В одной квартире никого нет, и включен только телевизор в дежурном режиме и зарядка телефона. А соседи по площадке устроили стирку, включили сплит-систему и электрический чайник. И вот -БАХ!- отгорает ноль.

Начинается перекос фаз. А насколько он зверский, зависит от реальной ситуации.

У соседей, которые дома, чайник перестанет греть, стиралка и сплит потухнут, напряжение уменьшится до 50…100В. Поскольку “сопротивление” этих соседей гораздо ниже, чем тех у тех, которых нет дома. И вот, эти люди спокойно работают на работе, а в это время в пустой квартире у них дымятся телевизор и китайская зарядка. Потому, что напряжение в розетках подскочило до 300…350В.

Это реальные факты и цифры, такое иногда бывает, состояние электрических щитков на лестничных площадках часто бывает аварийным. Даже, когда в доме проводится капитальный ремонт, щитки не трогают, поскольку менять электрику гораздо сложнее, чем покрасить дом и вставить новые окна.

Расследовать такое возгорание надо не с вызова экстрасенсов (мало ли, полтергейст со спичками играется;) ), а с вызова электрика.

Способы защиты от обрыва ноля

Для уменьшения потенциала на нулевом проводнике и соответственно, ради увеличения эффективной разницы между штатным фазным напряжением сети и нулем применяют многократное повторное заземление совмещенного ноля. Эта мера также предназначена для уменьшения негативных последствий для потребителей вследствие обрыва нулевого проводника в сети электроснабжения.

Стрелкой указано повторное заземление ноля (PEN) на опоре воздушной линии

К сожалению, во многих провинциальных регионах, особенно в сельской местности, сопротивление повторного заземления оказывается недостаточным для надежной защиты от превышения напряжения, возникающего при обрыве нулевого провода. К тому же, на воздушных линиях сети энергоснабжения, преобладающих в сельской местности, обрыв нуля происходит гораздо чаще, чем в городских подземных или скрытых (защищенных) линиях электросети.

Обычный потребитель может влиять на качество электропитания на вводе лишь при помощи юридических инструментов – жалоб, петиций, судовых исков, и т д. Но в домашней сети, сохранить приемлемый уровень качества электроэнергии можно при помощи стабилизаторов. а обезопаситься при аварийных ситуациях получиться, применив реле напряжения или обладающие дополнительными функциями дифавтоматы.

Закон Джоуля — Ленца

Токи Фуко. Вихревые токи и их применение

Обрыв нуля в однофазной сети

Тут картина будет следующей:

Обрыв нуля в однофазной сети

Для нагрузки, которая работает на других фазах, вообще ничего не изменится. Это всё равно, как если в своей квартире выключить вводные автоматы – соседям будет по барабану.

Но если обрыв произошел, например, в щитке, то вся квартира, в том числе и оборванный конец нулевого провода, окажется под напряжением 220В!

Обрыв (отгорание) бывает вот из-за таких ржавых болтов, как вверху этого фото:

Плохой ноль. Пропадание нуля в квартире

Повторюсь – если заземление сделано правильно, либо его вообще нет – эта авария ничем не опасна. Ну и, конечно, не нужно трогать провода, не дожидаясь электрика – все они под смертельным потенциалом!

Хорошо, кто виноват – мы поняли. Что делать?

Последствия обрыва нуля в трехфазной сети

Расскажу случаи из жизни.

1. Электрики ремонтировали ввод в подъезд. И во время ремонта на несколько секунд был отключен рабочий ноль. Произошло очень неприятное: вернувшись домой вечером, люди обнаружили, что у них погорели телевизоры, холодильники, зарядки, и т.п. – то, что у нас постоянно включено в розетки. Хорошо, что ещё не произошел пожар.
2. Пришёл по вызову, жалоба – плавает напряжение. Меряю напряжение (всё выключено) – почти 300 вольт. Затем при включении лампы накаливания напряжение падает до 70В… Оказалось, в этажном щитке выгорел болт, на который приходит ноль. Произошел обрыв нуля, перекос фаз, напряжения пошли вразнос. Заменил болт, восстановил контакт, напряжение нормализовалось.

Болт нуля. Ржавый, периодически не контачит. Если его менять без отключения, 100% в подъезде погорит техника!

Статья, как я менял там электрощиток – тут.

Меня вызывали в рекламно-издательскую фирму. По предварительным оценкам, ущерб более 100 тыс.руб., а всё из-за плохого контакта на нулевой шине:

Отгорание нуля от нулевой шины

Нулевой провод отгорел от второго болта. Видно, как он отвалился под натяжением. Прежде, чем отвалиться, он ПОЧТИ переплавил изоляцию фазных проводов (вертикальные, красный и белый).

Сервер ещё не включали, возможно, интеллектуальный ущерб будет больше…

Как видно, такие проблемы происходят из-за неправильных действий “электриков” либо из-за самопроизвольного обрыва (отгорания) нулевого провода в старом жилом фонде.

В этой статье подробно расскажу, почему такое бывает и как с этим бороться.

Причины возникновения обрыва нуля

Причин достаточно много — это обрыв нейтрали на подстанции, в домовых и подъездных щитах, неопытность электриков, отсутствие обслуживания электросетей и далее. Основной причиной обрыва нейтрали — это некачественное крепление провода.

При слабом креплении нейтрали провод нагревается, окисляется (что увеличивает сопротивление перехода нейтраль — корпус) и перегорает. Также возможно обгорание нейтрали при использовании больших номиналов предохранителей.

Нередко обрывается нейтраль при сильных порывах ветра, обледенений, ремонтных работах и т. д. Как видно имеется масса причин обрыва нейтрали. Чтобы избежать последствий от этой неисправности нужно выбрать правильный вариант защиты.

Причины и последствия обрыва нуля

С понятием обрыв нуля люди столкнулись относительно недавно – в 90-х годах. Тогда на рынке появилось огромное количество современной бытовой техники и аппаратуры, отличающейся от классической тем, что при включении таких приборов с различными величинами сопротивлений, выбрасывались дополнительные импульсные токи в электрическую сеть, которые не компенсировались в средней точке. Это приводило к накоплению превышающего или равного тока одной из фаз на нулевом проводнике, что способствовало перегрузке нулевого провода.

Ноль отгорает, в основном, в плохо обжатом контакте – так называемом слабом месте.

Обрыв нуля может произойти, если в доме есть старая проводка

Основные причины обрыва нуля:

• Скачек напряжения или короткое замыкание;
• Плохое качество подключения проводов или слабый контакт;
• Стихийное повреждение линий электропередач;
• Халатность при проведении ремонтных работ;
• Старая проводка, которая, вдобавок, сильно греется при современных нагрузках.

Для установки местоположения поврежденного проводника, вы можете воспользоваться специальным прибором-тестером, при помощи которого можно определить точное положение разрыва даже под слоем штукатурки, либо применить метод визуального осмотра разводного щитка в квартире. Возможно, причина кроется именно там и легко устраняется. Если же обрыв нуля произошел вне зоны вашей квартиры, здесь не стоит проявлять самодеятельность и самому устранять неполадку. Следует незамедлительно обратиться в соответствующие службы, которые быстро, квалифицированно и без последствий устранят причину и уберегут жителей от нежелательных последствий.

Обрыв нулевого провода в трехфазной и однофазной сетях

Как известно, электрический ток течет по замкнутой цепи, выполняя при этом работу. Домашняя электросеть является одним из множества ответвлений глобальной сети энергоснабжения. Это означает, что для работы домашних электроприборов необходимо, чтобы было подведено минимум два проводника, по которым будет течь ток.

По рациональным причинам, описанным ниже, их называют фазным и нулевым рабочим проводом (N). В данной статье разъясняется функция рабочего нулевого проводника, и описываются проблемы, возникающие, если происходит аварийный обрыв нуля .

Практически все взрослые люди знают, что нулевой проводник сети, работающий в штатном режиме, не представляет угрозы при прикосновении, так как на нем нет опасного для здоровья напряжения. Но, это не означает, что через провод ноля не течет ток – нужно четко различать эти понятия. В идеальной цепи ток фазного и нулевого проводника идентичен.

Откуда в розетке 380в при обрыве нуля — наглядно, доступно, без формул.

Наверняка у каждого из вас, хотя бы раз в жизни сгорали бытовые приборы от перенапряжения. При этом многие слышали, что подобное не редко случается из-за обрыва ноля.

Давайте наглядно без формул, векторных диаграмм, смещений нулевых точек и т.п., с точки зрения обывателя попытаемся разобраться, каким же образом напряжение 380в, вместо привычных 220в, может оказаться в ваших розетках.

Ведь действительно возникает логичный вопрос, как это так, оборвался или отгорел один из проводов, а напряжение ни то что не пропадает, а становится даже больше.

Понимание этого процесса будет полезно каждому потребителю, дабы потом не возникало вопросов, зачем электрики пытаются «всунуть» в электрощиток, непонятные реле, стоимостью несколько тысяч рублей.

Чтобы доступно разобраться в сути этого явления, давайте вспомним разницу между последовательной и параллельной схемой подключения электроприемников.

При параллельном подключении, фазный и нулевой проводники одновременно приходят ко всем потребителям в цепи. Нарисуем такую схемку, где этими потребителями будут обыкновенные лампочки накаливания.

На входе напряжение составляет 220в. При таком подключении, на каждой лампочке напряжение будет одинаковым, и при достаточном сечении проводников и малой нагрузке, не будет сильно отличаться от вводного.

При этом отключение или включение каждой лампочки по очередности, не сильно скажется на его значениях. Именно по такой схеме и подключены все розетки в ваших квартирах.

Однако если напряжение будет одинаковым, ток в цепи будет разным. Общее его значение складывается из суммы токов проходящих через лампочку №1 и №2.

Вы можете включать и более мощные приборы (лампы 200Вт, чайник), и все будет прекрасно работать.

Схема последовательного подключения несет в себе уже существенные изменения. Здесь питающий проводник (это может быть фаза или ноль), сначала приходит на первую лампочку, а далее от нее уходит на следующую.

Только после этого он возвращается на вводной автомат или в общую сеть.

Не важно количество токоприемников, их может быть 2,3,4 и более. Главное, чтобы они были строго подключены один после другого

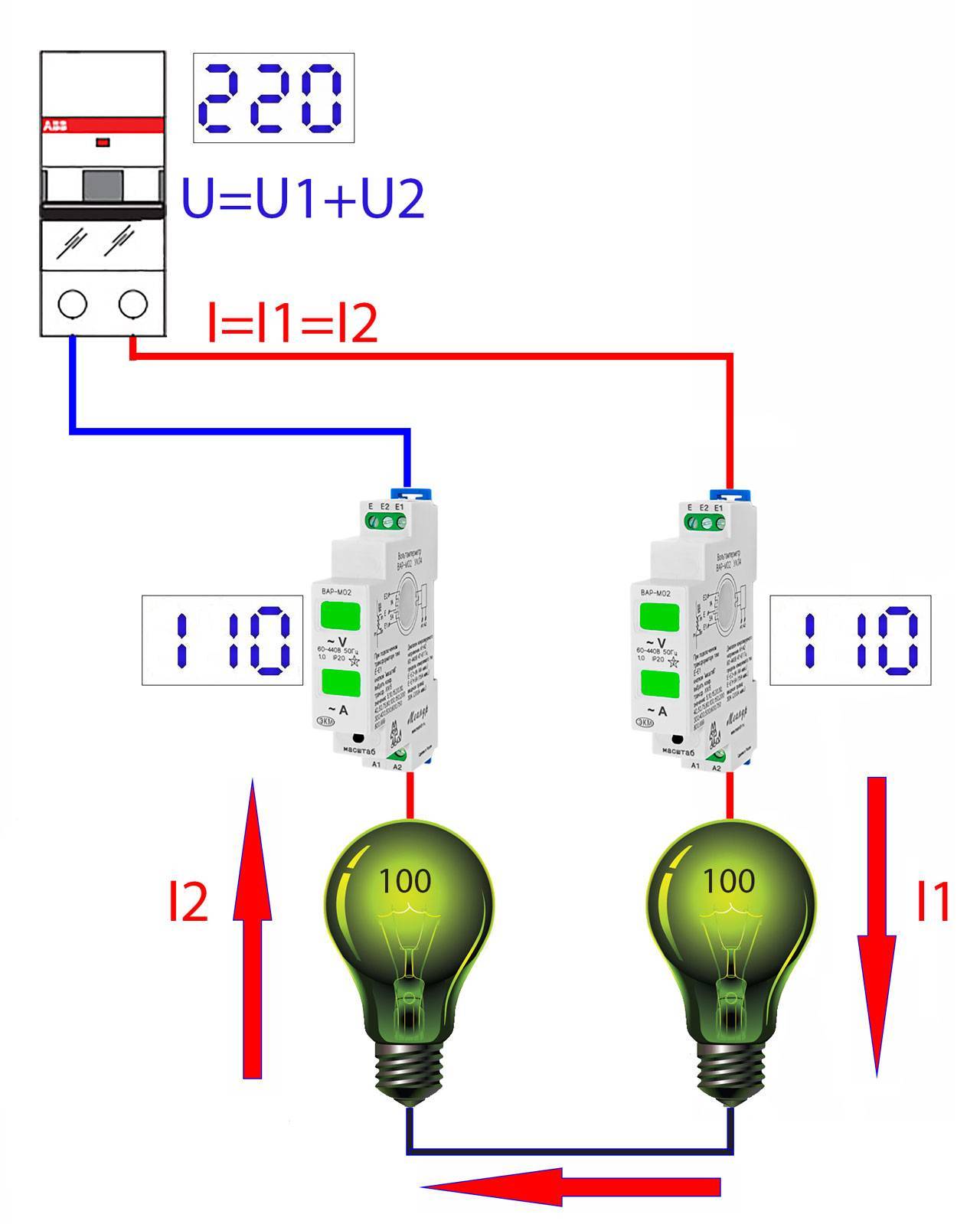

Что же изменится, если вы включите последовательно две лампы по 100Вт? А случится то, что напряжение на них упадет примерно в два раза.

При этом общее вводное напряжение будет складываться из суммы падений напряжений на лампе №1 и лампе №2. То есть, 110в на одной и 110в на другой. Кстати, такой казалось бы недостаток, можно очень хитро использовать несколькими способами.

Напомню, что в параллельной схеме, U везде было одинаковым, не важно в какой точке. Здесь же одинаковым будет ток, при том в любой части электрической цепи I=I1=I2

Однако такая ситуация с равномерным падением напряжения, будет наблюдаться только в том случае, если все эл.приемники будут одинаковой мощности. Стоит вместо одной 100Вт лампы вкрутить 200 ваттную, и вы сразу же увидите разницу.

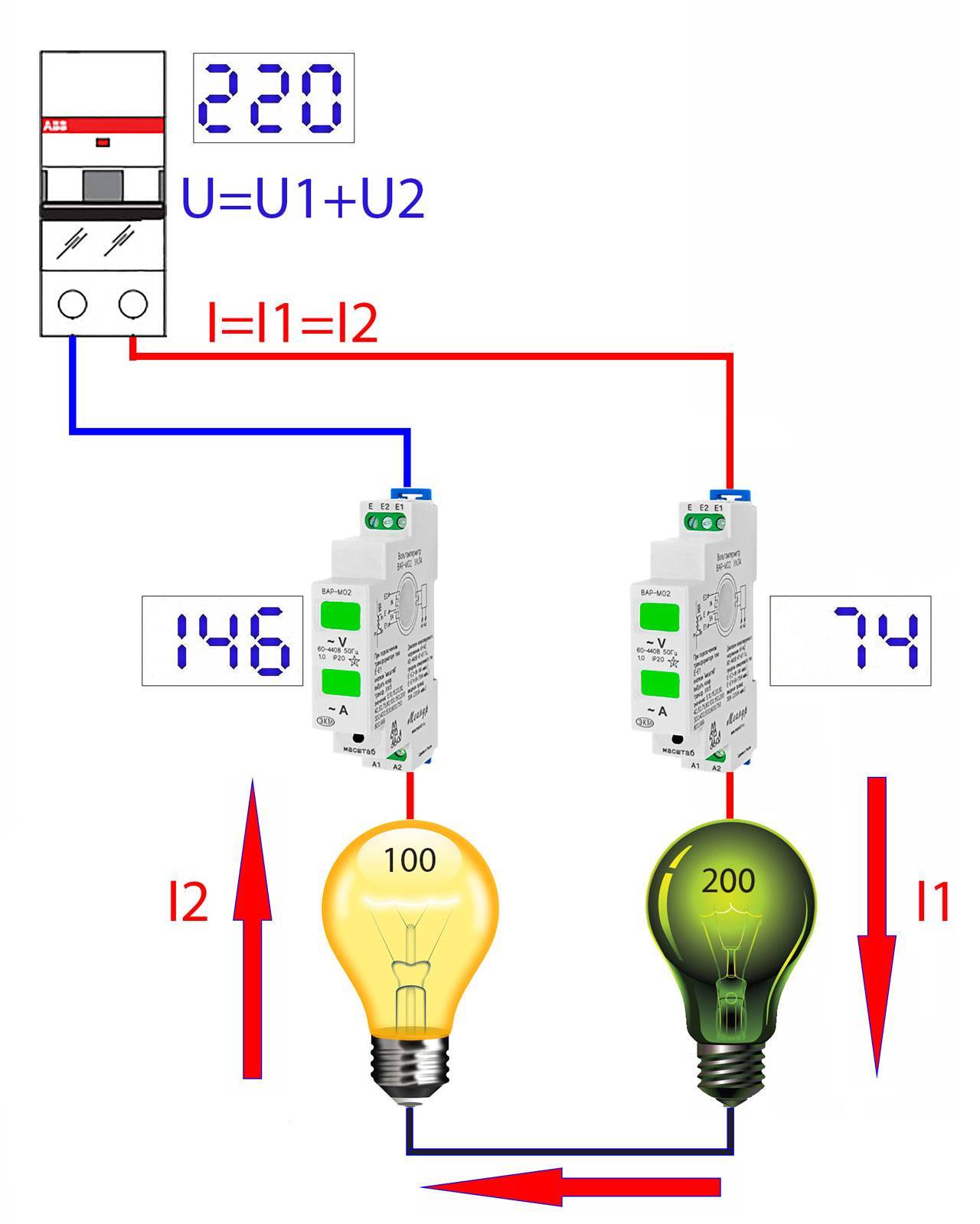

На лампочке 100Вт будет напряжение 146В и она будет гореть довольно ярко. В то же время более мощная 200 ваттная будет еле светиться.

Связано это с тем, что падение напряжения напрямую зависит от сопротивления потребителя. На более мощных приборах сопротивление маленькое.

Вот примерные данные по стандартным лампочкам, предназначенным для работы в сети 220В:
