Что такое провод ПВ 3

Провод ПВ 3 представляет собой проводник из меди, который изолирован слоем ПВХ (поливинилхлорида). Применяют такой провод практически везде: подключение электромеханизмов и приборов, прокладка силовых сетей и сетей освещения. Основное его отличие от предшественника ПВ 1 в том, что он более гибок. ПВ 3 обладает более выдающимися свойствами, что делает его способным без потери качества переносить всевозможные изгибы и повороты при прокладках. ПВ 1 же наименее гибкий из всех проводников.

Расшифровка аббревиатуры такова:

• Буква «П» — обозначение провода. Есть, например, «Ш» — шнур или «К» — кабель;
• Буква «В» — определение наличия изоляции определенного вида. В этом случае это поливинилхлорид, который также называется просто «винилом». Отсюда и буква «В»;
• Цифра «3» — обозначение класса гибкости провода. Как уже стало понятно, ПВ 1 — самый негибкий провод, в то время как ПВ 6 — наиболее гибкий. Тройка находится где-то посредине.

Важно! По устаревшим нормам перед названием любого провода может стоять еще одна буква, которая должна расшифровывать, из чего именно сделаны жилки проводника. Например, если стоит буква «А», то это алюминий, а если «М», — то медь

Ошибки при использовании кабеля ПВ-3

1. Размер жил меньше размера всего сечения кабеля. Этот фактор приведет к перегоранию проводки при подключении нагрузки, которую провод должен выдерживать. Переключатель автоматный не сработает при поступлении перегружаемого сигнала.
2. Между собой жилы примкнулись. В случае использования двухклавишного выключателя, при включении одной кнопки будет замыкать контакты и второй. Вероятное перегорание электрических приборов.
3. Перебитая жила. Образуется незамкнутая цепь и невозможно поступление тока.
4. Толщина изоляции меньше нормируемой. Такая изоляция можно легко повредится:

• при монтажных электрооборудования;
• при наступлении на кабель;
• при ударе либо падения какого-либо предмета.

Кабель ПВ 3

Конструкция кабеля ПВ 3 представляет собой единичную медную многопроволочную жилу, скрученную в одну связку. Его особенностью является высокая прочность и хорошая гибкость, а также высокая электропроводимость.

Изоляция ПВ 3 изготавливается из поливинилхлорида. Цветовая гамма весьма разнообразна: производитель предлагает белые, желтые и черные шнуры. Если провод служит для заземления, то цвет его покрытия будет желто-зеленого цвета.

Сфера применения

Использование шнура ПВ 3 довольно распространено во многих областях производственной промышленности. Например:

• в коммуникационных системах;
• для создания индивидуальных электропроводящих сетей;
• для установки токопроводящих путей, как в квартире, так и на открытом пространстве.

Двойной слой изоляции обезопасит пользователя от неблагоприятных ситуаций. Шнур отлично подходит для работы с высокими показателями электричества и наиболее защищен от воздействия внешних факторов, в связи с чем, часто используется на открытых, не защищенных местах.

Технические параметры

Кабель ПВ 3 устойчив к влаге, пару и конденсату, что делает его незаменимым в такой рабочей среде. Он прекрасно подходит для использования во влажной среде обитания: банях, саунах, а также ванных комнатах.

Кабель спокойно выдерживает температуру от +60 до – 70, поэтому является незаменимым ПВ в экстремальных условиях.

При изготовлении провода добавляется особый компонент, благодаря которому он издает неприятный запах, отпугивающий вредителей. Также он отлично справляется с плесенью, а благодаря своей оболочке, при повреждении, не пропускает искры за зону поражения.

Условия прокладки

В связи с прочной изоляцией и наличием одной жилы часто прокладывается напрямую без каких-либо изгибов во избежание повреждений, которые могут повлечь нарушения в пропускании электричества, вызвать перегрев или же появление микротрещин в самой жиле. Для его прокладки часто используют переходники (на тех местах, где такие кабели как ПВ 5 или ПВ 6 можно согнуть), дабы избежать неприятные последствия. Довольно часто кабель используется в качестве заземления.

Это интересно: GSM розетка — принцип работы, функции, правила пользования

Провод ПВ 4

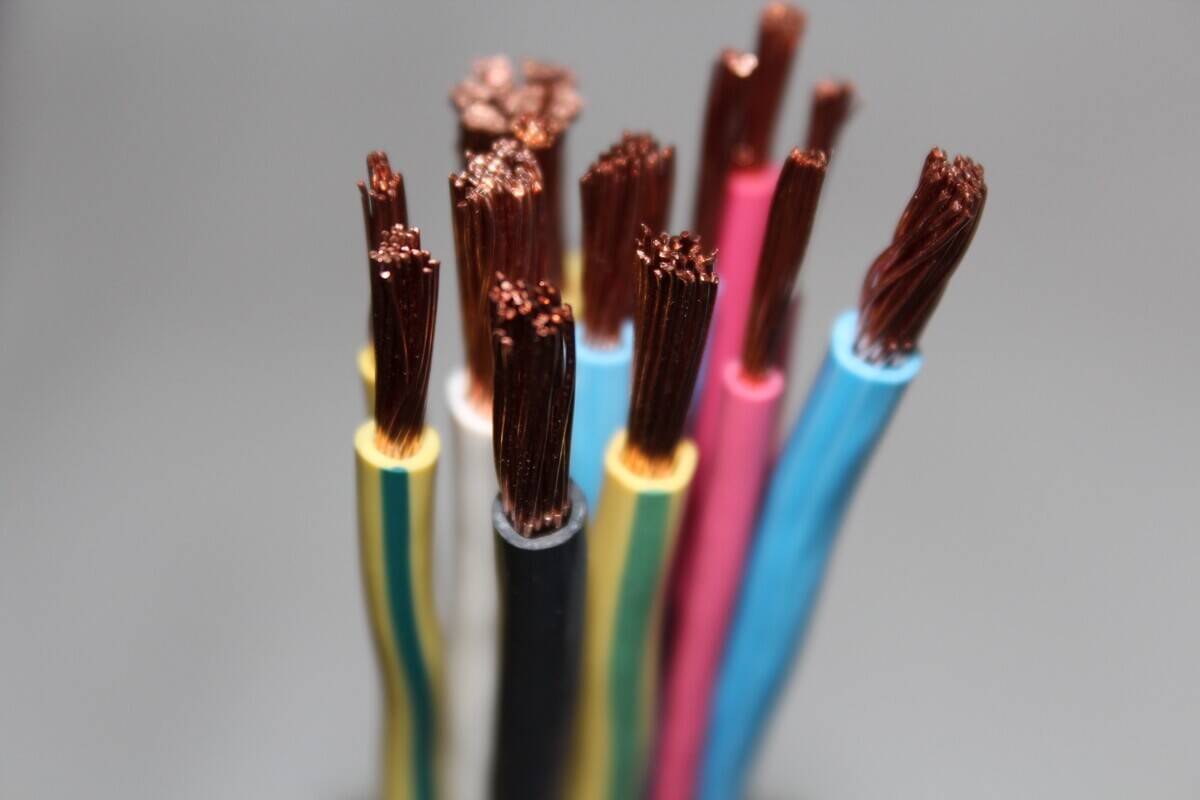

Шнур ПВ 4 устроен следующим образом: медные проволоки, скрученные между собой в один провод, покрытые изоляционным слоем яркого цвета, используемые для включения электрических механизмов и прокладки осветительных путей, а также для сборки электросхем. ПВ 4 намного гибче, чем его предшественник ПВ 3, поэтому кабель используется в местах, где эта гибкость необходима.

Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.

Тон изоляции одноцветный. Покупатель может выбрать цвет шнура из представленных у производителя (красный, желтый, зеленый и другие). Как и все кабели для заземления, ПВ 4 имеет зелено-желтый цвет.

ПВ 4 для заземления имеет желто-зеленый цвет.

Сфера применения

При работе с ПВ 4 следует соблюдать умеренную температуру. Если работа происходит в холодном помещении или в зимнее время года, то лучше использовать ПВ-ХЛ.

Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.

Шнур отличается от остальных своей высокой гибкостью, поэтому чаще всего используется в распределительном щите. Также он незаменим для включения электрооборудования в сеть.

Большой популярностью провод пользуется в установке освещения. Кабель подходит для присоединения к электропитанию, а также для разводки внутри светящегося предмета.

Технические параметры

Шнур ПВ 4 отличается от остальных следующими характеристиками:

• номинальное переменное напряжение не должно превышать 450 Вольт;
• номинальное постоянное напряжение не должно превышать 1000 Вольт;
• минимальная температура использования — -50 градусов по Цельсию;
• максимальная температура использования — + 70 градусов по Цельсию;
• радиус изгиба — 5 наружных диаметров провода;
• сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.

Провод, в длину, достигает 100 метров. ПВ 4 благоприятно переносит вибрации и негативные механические воздействия.

Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.

Область применения

Рассмотрим, где применяется провод ПВ-4. Данный тип проводника подходит для эксплуатации в районах с умеренным, теплым, тропическим климатом. Для использования в регионах с холодным климатом промышленностью выпускается ПВ-ХЛ.

Провода подходят для эксплуатации в помещениях или под навесами, в палатках, кузовах, прицепах, гаражах, металлических сооружениях. Стоит избегать конденсации влаги.

Если говорить о конкретных сферах применения, то можно использовать ПВ-4 для сборки электрических щитов. С ним удобно работать, потому что он легко гнется

Также подойдет для подключения электрообрудования в автомобиле, но это нужно делать осторожно. При этом, если провода будут выходить за пределы салона, лучше использовать кабель или провод с двумя слоями изоляции

Можно использовать для монтажа в изделиях, типа радиоэлектронной аппаратуры, поскольку ПВ-4 достаточно гибкий, чтобы его удобно проложить. Но не забудьте надеть наконечники типа НШВИ, прежде чем подключать его к винтовым зажимам автоматов и прочего.

Еще одним местом, где применяются провод ПВ-4, является освещение. Он подойдет, как для подключения питания к светильнику, так и для разводки внутри светильника.

Аналоги и производители

По техническим характеристикам к аналогам провода ПВ-4 относится отечественный, чуть менее гибкий – ПВ-3, а из зарубежных – H05V-K и H07V-K с классом гибкости 5.

Технические характеристики провода ПВ-4 позволяют ему выдерживать испытание напряжением 2,5 кВ с частотой 50 Гц на протяжении 15 минут после пребывания под водой в течение суток.

Эту марку проводников выпускает целый ряд производителей, выделить из них стоит:

• ОАО «Беларускабель»
• ОАО «Томсккабель»
• ООО «Рыбинсккабель»
• АО «Кабельный завод «Кавказкабель»
• ООО «ГК Севкабель»
• АО «Самарская кабельная компания»

Провод ПВ-4 обладает достаточными техническими характеристиками для использования в повседневной работе, например при монтажных работах и необходимости часто изгибать проводники. Также его относительная стойкость к раздражителям со стороны окружающей среды позволила использовать его почти повсеместно и в большинстве климатических условий.

Материалы по теме:

• Как собрать трехфазный электрощит
• Характеристики кабеля КРПТ
• Лучшие производители кабельной продукции

Опубликовано:
04.06.2018
Обновлено: 30.07.2018

Расшифровка названия и номенклатура проводов ПВ1

Внешний вид каждого размера проводов ПВ-1

Основное достоинство кабеля – сочетание приемлемой стоимости с неплохими механическими и электрическими характеристиками. Следует разобраться с расшифровкой названия и существующими типами проводов ПВ1 производимых и используемых в России.

Аббревиатура ПВ-1 расшифровывается следующим образом:

• Буква «П» означает, что речь идет о проводе. Помимо проводов может использовать буква «Ш» или «К», шнуры и кабели соответственно.
• Буква «В» обозначает тип используемого изоляционного материала. В конкретном случае это изоляция, изготовленная из поливинилхлорида. Благодаря устойчивым физико-химическим свойствам эту изоляцию часто используют в качестве диэлектрика.
• Цифра «1» указывает на класс гибкости. Чем ниже цифра, тем большему радиусу изгиба может подвергаться провод, кабель, шнур и т.д.

Отдельного внимания заслуживают виды ПВ-1, которые производятся отечественной промышленностью. В соответствии с ГОСТ № 6323-79 у всех проводов данной марки должна быть следующая зависимость сечения от массы:

Все марки проводов ПВ-1 одножильные.

Характерные ошибки при работе с этими и другими проводами

• При покупке провода визуально проверяйте целостность изоляции, по возможности прозвоните моток мультиметром убедившись в целостности жилы. Посмотрите наличие бирки, где должна быть указана марка провода, сечение, длина мотка и вес;
• Часто деревянные барабаны или бухты складывают для хранения на открытый грунт, это категорически запрещается. Бухты должны храниться на стеллажах в сухом помещении;
• Использовать ПУВ для заземления путем соединения корпуса оборудования с общим заземляющим контуром не рекомендуется. В данном случае провод должен иметь сечение не менее 16 мм2, для этого ставят ПВ-2 и большего класса сечения.

Иногда ПУВ с монолитными медными жилами устанавливают на бытовую технику или промышленное оборудование с подвижными элементами. Это может быть газонокосилка, подвижная часть технологического оборудования, лебедка для кран-балки и другие. Это категорически запрещается делать, в процессе эксплуатации жилы часто перегибаются и отламываются в местах соединений. Для этих целей применяются только гибкие многожильные провода желательно в двойной резиновой изоляции.

• При прокладке ПУВ через стены в качестве розеточных и осветительных сетей его надо пропускать через пластиковые или металлические трубы;
• Иногда не опытные монтажники разматывают провода с наружной стороны бухты, это периодически требует поднимать и переворачивать бухту, в конечном итоге провод путается. Конец провода надо извлекать из внутренней части бухты и последовательно вытаскивать, от будет равномерно выходить кольцами не путаясь.

Есть специальные приспособления, на которые одевается бухта и разматывается провод

Стоимость кабеля

Стоимость кабеля варьируется от 1100 до 5250 рублей за 1 км и зависит от количества жил и их сечения. Перед покупкой кабельной продукции, в том числе и представителей серии ПВ 1, следует, выполнить следует выполнить следующие действия:

1. Осмотреть поверхность кабеля со всех сторон на наличие дефектов и визуальных повреждений. Их не должно быть на качественном изделии.
2. Надрезать изоляционный слой на расстоянии 13 см от края кабеля и проверить изделие на лёгкость снятия изоляционного слоя. Согласно ГОСТу 6323−79, в процессе разделки ПВ 1 изоляционный слой от токоведущей жилы должен отделяться плавно без разрывов слоя. Если при снятии пришлось приложить усилия, то это говорит о том, что перед вами просроченный кабель или изделие, которое хранилось с нарушением условий, указанных в стандарте.
3. Проверить соответствие диаметров токоведущей жилы и внешней оболочки. Для этого надо измерить сечение жилы.
4. Осмотреть бирку на наличие следующей информации: длины изделия, веса бухты, завода-производителя и дата изготовления.

Если выполненные действия выполнены, а результаты положительны то это изделье можно смело покупать. Однако это ещё не все, перед непосредственным использованием провода ПВ 1 его нужно дополнительно протестировать.

Отрезав 5-метровый кусок кабеля от приобретённой бухты и поместив его в ёмкость с водой на одни сутки, а затем сняв изоляцию с обеих сторон. После этого нужно взять блок питания и на оба конца подавать тестовое напряжение в размере 2,5 кВ в течение 15 минут. На финальном этапе взять тестер и замерить сопротивление изделия.

Взяв валик размером равным десяти диаметрам кабеля ПВ 1, проверить стойкость изделия по изгибу. Этот тест проводится следующим образом: берётся кабель и проводится через поверхности валика, а на выходе осматривается на наличие дефектов. Если их не обнаружено, то изделие пригодно к эксплуатации.

Особенности конструкции

Провод ПуГВ изготавливается из набора медных жил от 7 штук и более, свитых между собой. Для обеспечения должного класса гибкости с увеличением площади поперечного сечения увеличивается и количество этих жил. Изоляция используется из довольно распространенного для современной кабельной продукции материала – поливинилхлорида (ПВХ). Таким образом удалось получить гибкий проводник с качественной и прочной однослойной изоляцией. На изоляции нанесена маркировка, расстояние между обозначениями не превышает 500 мм. Изделие должно соответствовать ГОСТ 31947-2012.

Цвет изоляции может быть почти любым, в том числе и для провода заземления предусмотрен вариант с желто-зеленой расцветкой.

Технические характеристики

Механические

Под механическими параметрами подразумевается стойкость жил и изоляционного слоя провода к атмосферным воздействиям, гибкость, сжатие и разрыв.

• Одна из основных особенностей всех марок проводов – способность к изгибу. ПВ-1 нельзя назвать гибким. Радиус изгиба составляет не более 10 наружных диаметров этого провода.
• Диапазон рабочей температуры колеблется в пределах от -50 до +70 градусов по Цельсию.
• Весомое достоинства этой марки – влагоустойчивость. Результаты испытаний показали, что при температуре +30 градусов провод не утрачивает своей работоспособности даже при относительной влажности равной 100%.
• Имеет хорошую устойчивость к акустическим, вибрационным, механическим, термическим, химическим и другим воздействиям.

Электрические

Устройство заземления

Именно электрические характеристики чаще всего являются основополагающими. В данном случае ПВ-1 проявляет себя с наилучшей стороны.

• Электротехническая конструкция предназначена для использования в электрических сетях переменного тока с напряжением до 450 В и частотой не более 400 Гц. Если речь идет о сетях постоянного тока, напряжение должно быть не более 1 кВ.
• Сила сопротивления, прежде всего, зависит от сечения провода. Например, 0,5 мм.кв сопротивление не более 0,015 Мом, в противном случае будут неполадки.
• Особенность ПВ-1 – устойчивые параметры. Даже в процессе использования электрическое сопротивление не отличается от номинальных параметров более чем на 120%.

Параметры ПВ 1

Начнем с конструктивных особенностей. Это одножильный кабель, изготовленный из меди, в котором сама жила может быть или однопроволочной, или многопроволочной. Кстати, в производстве используется луженая медь. Как было сказано выше, изоляция провода – это ПВХ (поливинилхлорид). Что касается расцветки изоляции, то здесь определенного окраса нет, поэтому производители предлагают свои изделия из белого ПВХ, черного, синего, коричневого, красного и желто-зеленого. То есть, ГОСТами это разрешено.

Теперь технические характеристики кабеля:

• Он может быть установлен в сеть с переменным током или постоянным. При этом напряжение, выдерживаемое проводом, в первом случае составляет 450-750 вольт, во втором 1000 вольт.
• В сети переменного тока может быть частота колебаний до 400 Гц.
• В настоящее время производители выпускают провод сечением от 0,5 мм² до 120 мм². То есть, провода с маркировкой ПВ3 4×240 не существует.
• Эксплуатироваться изделие может при температурном режиме от минус 50С до плюс 75С.
• Выдерживает трансформаторное давление 29,4х104 Па и атмосферное 5,3х104 Па.

• Электрическое сопротивление не меньше 1,0 МОм/км.
• Длина в бухтах 100 м, по заказу можно получить и меньшее значение, но не меньше 20 м.
• Изгибать провод можно радиусом в 10 сечений.
• Гарантийный срок эксплуатации – 2 года, фактический до 15 лет.

Понятно, что вес изделия будет зависеть от его сечения, поэтому показатели по этому вопросу можете найти в таблице ниже.

И еще один момент, который касается вопроса, как правильно проводится расшифровка маркировки. К примеру, провод монтажный ПВ 3 10. Число «10» обозначает, что это кабель с сечением 1 мм². Но в данном случае нас интересует другой момент. Все, что ниже данного сечения, являются однопроволочными изделиями, выше – многопроволочными. То есть, ПВ 1 6 – однопроволочный, ПВ 1 16 – многопроволочный.

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

1. Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
2. Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
3. Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
4. Провод с легкостью переносит вибрации, акустические удары и т. п.
5. Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
6. ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
7. Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

1. Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
2. Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
3. Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
4. ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Кабель ПВ 1

Шнур ПВ 1, в обиходе, имеет два названия: провод для передачи трехфазного тока и установочный кабель.

Сконструирован шнур ПВ 1 следующим образом: единичная жила, состоящая из нескольких мягких проволок меди, скручена в пучок. Вокруг этой конструкции разместилась однослойная изоляция из поливинилхлоридного пластиката. У качественного кабеля изоляция должна спокойно отделяться от медных проволок. Если ПВ 1 хранился недолжным образом или хранился дольше положенного срока, отделение изоляции будет проходить с трудом.

Кабельные жилы проходят классификацию по ГОСТ 22483 и подразделяются на классы:

• 1 класс – сечение от 0,5 до 10 кв. мм;
• 2 класс – сечение от 16 до 95 кв. мм.

Номенклатура сечений жил кабеля равняется: 0.5, 0.75, 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95 и 120 кв. миллиметров.

Цвет изоляционной оболочки шнура ПВ 1 напрямую зависит от размера сечения медной жилы. Так, для сечения от 0.5 до 6 кв. мм. используется желто-зеленая изоляция.

Для сечения медной жилы от 6 до 120 кв. мм. используется довольно разнообразное количество цветов: белый, серый, черный и другие. Всего цветовая палитра изоляции насчитывает 11 цветов.

Кабель, с помощью которого заземляют оборудование, всегда будет зелено-желтого цвета.

Сфера применения

Большой популярностью кабель ПВ 1 пользуется в электромонтажной сфере. От медной жилы такого кабеля зависит, где и для чего его применят. Часто провод используют для установки промышленного оборудования и электрических аппаратов, а также он нашел применение в прокладке электросветовых и осветительных сетей.

Такая продукция подходит для механизмов и станков, достигающих переменного напряжения тока не более 450 Вольт и при частоте не выше 400 Герц. Постоянное напряжение может достигать 1000 Вольт.

ПВ 1 устойчиво переносит механические воздействия, влияние линейного ускорения, вибрационные нагрузки, акустические шумы и не плесневеет. Такой кабель имеет самозатухающуюся изоляцию, что обезопасит пользователя от пожара.

Технические параметры

Провод ПВ 1 обладает следующими свойствами:

Оптимальная температура, при работе со шнуром, составляет 20 градусов по Цельсию. При такой температуре его удельное электрическое сопротивление должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление его изоляции должно держатся в следующих диапазонах:

• после полного изготовления во время перевозки – не менее 1000 кОм/км;
• во время использования и хранения — не менее 10 кОм/км.

Для удобства в работе, ПВ 1 выпускается крепким и стойким. Он способен выдерживать удар при максимальном ускорении в 1500 m/c2 от 1 до 5 миллисекунд.

Условия прокладки

Кабель нашел весьма обширное применение в промышленной сфере жизни. Он используется для следующих работ:

• строительства особых конструкций в пустотных каналах, трубах, а также монтажных коробах;
• применяется в распределительных щитах и электрических шкафах. Также используется в пультах для управления механизмами и аппаратами;
• эксплуатируется для монтажа осветительного оборудования и для строительства каналов и металлических труб.

Кабель можно прокладывать при температуре выше 15 градусов по Цельсию. Если она ниже, то кабель можно нагреть. Радиус изгиба кабеля составляет 10 наружных диаметров.

Условия эксплуатации

При работе с кабелем следует принимать во внимание следующие факторы:

• температура в помещении или в окружении не должна быть ниже 50 градусов по Цельсию;
• температура, используемая для разогрева жилы, не должна превышать 70 градусов.

Шнур ПВ 1, при оптимальных условиях, может прослужить более 15 лет. Гарантия на него распространяется в течение года, начиная со дня поставки. Длина кабеля — не менее 100 метров. В особых случаях производитель готов пойти на уступки и предложить меньшую длину провода.

Сравнительные характеристики ПУВ с другими проводами

По многим параметрам другие провода не уступают рассматриваемому варианту, а некоторые даже лучше по заявленным параметрам. Но на практике иногда оказывается иначе, провод ПУНП например, имеет большой ассортимент по сечению проводов, несколько жил 2,3 и даже5 в двойной изоляции с первого взгляда его использовать практичнее. Оказывается, многие параметры ПУНП не соответствуют заявленным характеристикам:

• Меньше сечение провода;
• Состав сплава проводов, уменьшенный процент меди;
• Состав изоляционного слоя, он должен быть из негорючих материалов;
• Толщина слоя изоляции бывает уменьшена до 20%.

Сравним параметры других марок, сведенных в таблицу:

Для прокладки сети освещения в квартирах и частных домах идеально подходят провода сечением 0,75 мм2. Исходя из данных таблицы видно у некоторых марок такое сечение не производится, а другие не вызывают доверия по качеству, поэтому потребители предпочитают приобретать ПВ-1.

Производители провода данной модели

ЗАО ЭЛКАб – выпускает провода видов:

• ПВ-1;
• ПВ-3;
• ПВ-4.

Кабельная продукция воспроизводится с алюминиевым и медным экраном со 100% перекрытием. Все продукция имеет сертификат качества международного образца.

САРАНСККАБЕЛЬ – одно из ведущих предприятий кабельной промышленности. В 2017 году производит:

• силовые провода гибкие с оболочкой изоляции из термоэластопласта;
• неизолированные провода;
• луженные;
• для электрического оборудования;
• бытового назначения.

Компания уже имеет большой опыт работы, а также репутацию высококачественного производителя электротоваров.

ООО «Конкорд» – компания, имеет опыт в производстве проводов из токопроводящей медной жилы. Их изделия производятся с модернизированными антипожарными параметрами:

• ВВГнг – сниженной горючести;
• ВВГнг-LS – сниженной пожароопасности.

Продукция предприятия имеет сертификат ISO 9001.

ООО «ЭМ-КАБЕЛЬ» – производит:

• кабеля термостойкие неизолированные;
• изолированные;
• силовые;
• с пониженным газовыделением;
• с пониженным дымовыделением.

Сертифицированная продукция согласно ISO 9001 гарантирует качество для различного применения.

Модификации провода

Кабель серии ПВ 1 выпускается с жилами различного сечения и структуры:

• моножильная структура — медная проволока с диаметрами: 0,5; 0,75; 1; 1,2; 2; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0;10 мм2;
• семипроволочная структура диаметром: 16; 25; 35 мм2;
• 19-проволочная структура диаметром: 50; 70; 95 мм2;
• 37-проволочная — с диаметром 120 мм2.

В процессе эволюции монтажных и установочных кабелей серии ПВ 1 были разработаны ряды модификаций, обладающие индивидуальными особенностями и техническими параметрами:

1. Кабель БПВЛ представляет собой, специально разработанную модификацию, для использования в авиационной промышленности. Используется в процессе подключения стационарного оборудования с постоянным напряжением ниже 0,5 кВ и переменным до 0,25 кВ, обладающим частотой в 2 кГц.
2. ПВБбШв — медный кабель, использующийся в слаботочных и силовых кабельных сетях напряжение до 1 кВт и частотой 50 Гц. АПВБбШв — аналог с алюминиевой жилой.
3. Кабель КСПВ 4×0,5 — это изделие, состоящее из четырёх медных жил и двойной изоляции (внутренней — полиэтиленовой и внешней — поливинилхлоридной), используемое для питания систем сигнализации и видеонаблюдения с сечением 0,5 мм2. Обычно он окрашен в белый цвет. Отличительной чертой кабеля является то что для запитки может использовать изделие не только с сечением 0,5 мм², но и 0,4; 0,64, а также 0,8 мм².
4. ПВЗ — это одножильный медный кабель с многопроволочной структурой, предназначенный для эксплуатации в сетях с переменным напряжением до 0,45 кВ частотой 100 Гц и системах с постоянным напряжением до 1 кВ. особенностью кабеля является высокая проводимость тока из-за чего он способен выдержать нагрузку до 41 А.
5. АПВ представляет собой установочный провод с алюминиевой жилой, обладающий характеристиками идентичными ПВ 1. Эти два провода отличаются между собой лишь условиями эксплуатации то есть АПВ может использоваться исключительно в сетях с переменным напряжением до 0,4 В и частотой 50 Гц.

Инструкция по выбору кабеля

Выбор материала. Самые распространенными являются медь и алюминий. Медь обладает лучшей проводимостью, а также не подвергается коррозии. Алюминий мягкий материал, в сильных изгибах кабелей происходит быстрый излом. При соприкосновении с воздухом алюминий быстро окисляется, на поверхности образуется окисная плена. Такая пленка плохо пропускает токовый сигнал, и обеспечивает ненадежный контакт.

Размер сечения. Определяющий параметр сечения – диаметр (d). При малых величинах тока медную жилу используют диаметром более 1мм2, алюминиевую – 2 мм2. При работе с большими величинами тока, диаметр выбирается исходя из мощности сети. Подбор диаметра, производится согласно табл. 3, учитывая прокладку кабеля через трубу либо открыто.

Таблица 4. Выбор размера кабеля при различных видах монтажей кабеля

Выборки марки. Маркировка характеризует свойство кабеля, а именно:

• материал жил, проводящих ток;
• уровень гибкости;
• изоляцию.

Область применения

Давайте разберемся, где применяется ПуГВ. Его характеристики допускают использование провода для монтажа электрических щитов, линий освещения и для стационарного подключения в качестве силовых проводников. Также его удобно использовать для сборки щитов. Такая характеристика как класс гибкости, а для ПуГВ это 5, позволяет выполнять подключение и сборку схем в труднодоступных местах, в том числе и для соединений силовых и сигнальных цепей внутри электронных устройств.

Он отлично подходит для сборки схем внутри люстр или светильников, при условии, что их лампы не слишком сильно греются и сами приборы не будут установлены в помещениях с повышенной температурой. В последнем случае лучше использовать термостойкий провод РКГМ.

Также высокий класс гибкости позволяет использовать проводник при нестационарном монтаже электрического оборудования. Однако в этих целях всё же лучше использовать провода с несколькими многопроволочными жилами и двойной изоляции, например, ПВС или ШВВП. Их характеристики подразумевают большую защиту от механических повреждений, а два слоя изоляции снижают вероятность коротких замыканий и искрообразования.

При прокладке наружным способом ПуГВ нужно прокладывать в кабельных каналах или гофрированных трубах, чтобы исключить вероятность механических повреждений и растрескивания изоляции под воздействием ультрафиолета.

Гибкость позволяет организовать металлосвязь с подвижными частями электрических щитов (корпусов с дверьми).

Проверка при покупке

При приобретении провода необходимо проверить соответствие параметров сечения

Производители редко придерживаются установленных норм ГОСТов и ТУ. Поэтому рынок электротехнических товаров наполнен поддельными изделиями. В большинстве случаев такие провода приводят к замыканиям, скачкам напряжения, возгораниям. Поэтому перед покупкой необходимо тщательно проверять упаковку, производителя, магазин (поставщика).

Основные рекомендации:

• выбирать товары с маркировкой ГОСТа – обозначение стоит в конце ряда символов на кабеле;
• на упаковочном материале должна быть специальная наклейка;
• маркировочные символы должны располагаться по длине кабеля – средний шаг – 0,5м;
• проверить соответствие параметров сечения – можно с помощью штангенциркуля;
• проверить документацию – продавец обязан предоставить сертификаты, подтверждающие качество изделий.

Профессионалы рекомендуют периодически проверять работу кабеля с помощью силовых испытаний.
