Монтаж УЗИП: Как подключить к электросети дома

Главное условие, при котором установка защитных устройств будет иметь смысл – устройство заземления дома. От типа системы заземления будут зависеть схемы интеграции УЗИП в сеть. Второе обязательное условие – установка автомата выключения, который будет отключать УЗИП после его срабатывания, для осуществления бесперебойного электроснабжения сети.

Системы заземления классифицируются и обозначаются: TN-S, TN-C, TNC-S, IT, TT – по международному классификатору. В разных системах используются различные сочетания коммутирования с нейтральным проводником источника (N – нейтраль), землей (Т – terra или земля), видами изоляции (I – изоляция).

При этом зануляющие проводники маркируются по стандарту следующим образом: N – нулевой проводник рабочий, PE – нулевой проводник, выполняющий защитную функцию, PEN – проводник, совмещающий обе функции. Разные заземляющие системы применяются при устройстве электроснабжения объектов с разным функциональным назначением – многоквартирных домов, промышленных предприятий, медицинских учреждений и т.д.

Некоторые системы, типа TN-C, сохранились только в составе систем электроснабжения старого жилого фонда и уличного освещения и при новом строительстве не применяются. Это связано с существенными недостатками – опасностью потери работоспособности при разрыве или сгорании зануляющего проводника.

Для защиты индивидуальных жилых домов, которые подключаются к магистральным сетям с помощью воздушных линий, положительно зарекомендовала себя заземляющая система ТТ. Схема системы ТТ характеризуется следующими решениями: глухим заземлением нейтрального проводника от источника питания, 4-мя проводами подачи 3-фазного напряжения, при этом 4-й провод – N – играет роль зануляющего. Заземлитель подключается со стороны потребителей и соединяется с защитными проводниками PE, которые связаны с корпусами электроприборов.

Схема подключения системы защиты, состоящая из 3-х ступеней, с УЗИП трех классов должна в общем виде выглядеть так:

1. УЗИП 1 класса монтируется на вводе в дом в составе ВРУ (вводно-распределительного устройства) или ГРЩ (главного распределительного щита);
2. УЗИП 2 класса – в РЩ (распределительных щитах) разнесенных по зданию;
3. УЗИП 3 класса – непосредственно в местах подключения электроприборов и оборудования.

При этом важно выполнять правило – между УЗИП разного класса следует выдерживать расстояние, которое не должно быть более 10 м по длине проводки

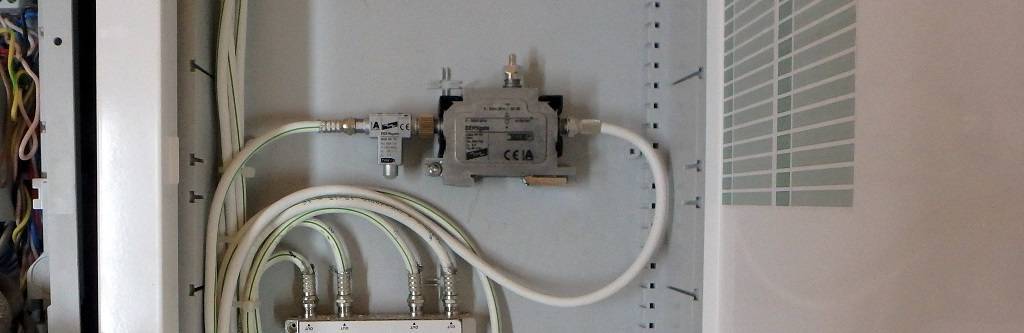

Дополнить громоотвод для дачного дома — защитить от заноса атмосферного электричества по телевизионным, телефонным, интернет проводам призваны слаботочные разрядники. Они так же делятся на классы, как и силовые. Для частного дома рекомендуется установка аппарата как минимум на кабель, спускающийся от антенны, установленной на кровле. Лучшим выбором так же будет прибор с совмещенной I+II+III класса, который защитит и от возгорания, и от выхода из строя оборудования. Внешне, слаботочные УЗИП могут быть самых разнообразных конструктивных исполнений. Лучшим местом для установки будет место входа кабеля в дом, возможен монтаж и непосредственно перед защищаемым оборудованием.

Устройства защиты от импульсных перенапряжений многоразовые и рассчитаны на несколько импульсов молнии. К сожалению, производители этих приборов не сообщают в перечне характеристик количество выдерживаемых перенапряжений, но опыт эксплуатации говорит в пользу большой долговечности такого оборудования. Для того что бы контролировать собственную работоспособность, УЗИПы имеют специальный сигнализатор, который при неисправности меняет свой цвет с зеленого на красный.

Какова схема УЗИП для Ethernet c PoE (и без)?

Итак, из организации PoE- питания мы имеем:

• данные (последовательности 0 и 1, поток) – разность потенциалов в паре проводов до 5 В (импульсы с частотой до 250 МГц)
• питание – разность потенциалов между парами проводов до 57В “постоянки”.

Эти цепи надо защитить. Чтобы посмотреть   типовую схему УЗЛ-ЕП, откройте любой паспорт на сайте (УЗЛ-ЕП, ПЗЛ-ЕП, БЗЛ-ЕП).

В общем случае, «правильный» УЗИП для Ethernet c PoE  должен содержать три линии «обороны»:

• трехконтактные  газоразрядники на мощные перенапряжения по входу между проводами  пары (всего 4) и  землей ( PE) на напряжение сработки около 150 В,
• супрессоры, или TVS-диоды на быстрое реагирование при 60 В и более между питающим «скрутками» (парами) (2 шт по числу способов подачи A и B)
• ограничивающие сборки с TVS-диодами  для быстрого реагирования  при 6 В между  проводами пары (внутри скрутки) (4 шт по числу пар).

Рассказывать, как работает каждое из устройств не будем — есть хорошие описания у коллег. Нам главное понять, что мы должны защитить и почему надо 3 ступени. Газоразрядники обеспечивают «медленную» (100 нс), но мощную защиту, а скорость срабатывания до 10 наносекунд обеспечивают TVS-диоды. Ограничивающие сборки с TVS-диодами  успевают защитить чувствительные входы дифусилителя порта.

Частотные характеристики в нашем случае впрямую связаны со скоростями передачи.

Понятно, что при отсутствии PoE нам не надо контролировать питание +57 В, и ступень защиты между «скрутками» (парами) на 60 В  исключается (УЗЛ-Е).

На этом мы пока заканчиваем наш ликбез.

По темам подбора УЗИП для других интерфейсов: RS-422/485; видео, радиочастотных сигналов, цепей сигнализации, вторичного (низковольтного питания постоянного напряжения) предполагаем продолжит цикл вопросов-ответов.

Классификация УЗИП.

Существуют очень интересные физические модели удара молнии в здание и ближнюю зону при выборе молниеотводов, например, теория вписанных сфер.

На молниезащите и ее теоретическом моделировании основаны  классы и нормативы испытаний УЗИП. Эти классы описаны в стандартах, но надо знать главное:

• Если УЗИП не испытан или у него открыто заявлено 2-4 параметра , а не 8-20, то вообще нельзя говорить о том, что он гарантированно что-то защищает.
• Существует 3 класса испытаний для УЗИП, а УЗИПы подразделяются условно на несколько групп по прохождению этих испытаний, причем часто УЗИП могут соответствовать сразу двум, а то и трем классам (Ну как резина летняя, зимняя и всесезонная).

Поэтому, когда предлагают «всесезонный» УЗИП — стоит насторожиться.

Упрощенно классы испытаний УЗИП, описанные в стандартах,  можно описать таким образом.

1 Класс -испытания имитируют прямое попадание молнии в объект, на котором установлено защищаемое оборудование. Например молния ударяет в мачту с антеннами, или в здание , куда заходят силовые кабели. В этом случае антенны (допустим активные), или главный  распределительный щит (ГРЩ), смогут защитить только УЗИП прошедшие(соответствующие ) 1 класс испытаний.

2 Класс испытаний имитирует либо воздействие на далее установленное оборудование (за ГРЩ), либо менее сильное, наведённое, вторичное  воздействие от молнии на оборудование в удаленной от места удара молнии зоне — например в соседнем здании. В примере с антенной — удар в соседнюю мачту с молниеотводом  и заземлением.

Обычно Испытания 1 и 2 класса ориентированы для УЗИП защищающих силовые цепи питания. Почему именно-силовые, ну, проще говоря, поскольку они более выносливые, и там нет чувствительных к 5 вольтам элементов. Тема эта сложная и требует прочтения всей статьи до конца.

1Класс –Испытания для УЗИП  для силовой автоматики и кабелей от ТП (трансформаторной подстанции), где из 5-20 кВ потребитель получает 220/380 В до ГРЩ здания/объекта.

2Класс –Испытания для УЗИП, устанавливаемых в силовых распределительных щитах (РЩ) внутри объекта за ГРЩ. УЗИП, испытанные по классу 1 и 2 защищают в основном силовую автоматику, где рабочие напряжения до 1000 В. Конечно заложенные в стандарты параметры испытаний являются лишь моделью воздействия среднестатистической молнии. Однако утверждается, что выбранные параметры испытательных импульсов (мощность, ток, напряжение, время фронтов, длительность) соответствуют воздействиям от реальной молнии и получены в результате многочисленных измерений. Этого мы проверить не можем, поэтому верим.

3 Класс- Испытания для УЗИП, защищающих оконечное оборудование, т.е. оборудование типа мониторов, серверов, коммутаторов. Это любое оборудование и кабельные линии, находящиеся внутри объекта  и питаемые через РЩ.

Такая классификация позволила на первом этапе как-то упорядочить УЗИП ы  наряду  с силовой автоматикой: автоматическими выключателями, УЗО, дифавтоматами и т.д. Появились алгоритмы выбора защиты оборудования- на входе в ГРЩ-УЗИП 1класса, далее в щитках – УЗИП ы 2 класса, и непосредственно в колодках коммуникационных шкафов- УЗИП ы по 3 классу испытаний. Данные алгоритмы позволили обезопасить силовые линии и подавать «защищенное», чистое от опасных наводок электропитание на потребителя.

Подключение УЗИП по степени защиты

Для каждого устройства, обладающего индивидуальными защитными свойствами, предусмотрена своя схема подключения УЗИП.

1. Устройства 1-й степени устанавливаются в щитки серии РВ. Непосредственное подключение осуществляется при помощи трансивера. Средняя величина выходного напряжения составляет 14 вольт. Проводимость может изменяться в соответствии с типом используемых резисторов. Вместе с ними используется усилитель. Пороговая проводимость в среднем равна 4,5 мк. Перед началом подключения нужно проверить показатель общего сопротивления цепи. Он должен составлять 50 Ом. Для других типов щитков эти устройства не подходят из-за высокой токовой проводимости.
2. Аппараты 2-й степени используются в щитке серии РР. Здесь схема подключения УЗИП обходится без трансиверов и все соединения выполняются только проводниками. Перед подключением также проверяются параметры выходного напряжения на стабилизаторе, которое примерно составляет 13 вольт. В процессе работы задействуются двухконтактные расширители. В щитках РР20 устанавливаются изоляторы, а подключение УЗИП выполняется посредством сеточного триода с операционным усилителем. Щитки РР21 оборудованы интегральными выпрямителями, участвующими в преобразовании тока.
3. УЗИП 3-й степени предназначены для установки в щитки, оборудованные проходным динистором. Для подключения оборудования применяется демпфер. Соединительные контакты имеют медную обкладку. Общее сопротивление цепи не превышает 40 Ом. В щитках РР19 тиристор устанавливается вместе с усилителем. В некоторых модификациях используются конденсаторные резисторы. Допускается подключение устройства вместе с адаптером.

УЗИП как элемент внутренней молниезащиты

Молния относится к стихийным природным явлениям. Ее внезапное действие приводит к сильным разрушениям самого объекта и всей электроники, находящейся внутри помещений. Основные мероприятия по безопасности возлагаются на внешнюю молниезащиту. Это целая система, включающая в себя молниеприемник, расположенный на крыше, соединенный с молниеотводом и заземляющим контуром.

Ток, возникающий в момент разряда, представляет собой кратковременный высоковольтный импульс, легко попадающий в действующую сеть при отсутствии внутренней защиты. Под его влиянием, во всей проводке, расположенной внутри здания, наводятся сильные перенапряжения, сжигающие изоляцию, разрушающие электронику бытовых приборов.

• Нейтрализуют последствия грозовых разрядов, попавших непосредственно в дом.
• Гасят импульсы, образующиеся при попадании молнии в ЛЭП, питающую дом.
• Предотвращают последствия ударов по высоким деревьям и строениям, расположенным рядом.
• Те же действия выполняются при попадании молнии в грунт возле дома.

Именно два последних варианта становятся причиной проникновения импульса внутрь здания по заземляющему контуру, водопроводным и канализационным трубам. При наличии внутренней защиты, она мгновенно срабатывает, переводя импульс на варисторы или специальные разрядники, нейтрализующие высокое напряжение.

Что такое категории кабелей UTP и чем 5-я отличается от категории 5-E или 6-й?

В большинстве систем применяют кабели категорий  5Е и 6. Эти кабели позволяют передавать на скоростях до 1000 Мбит/с.

Вот краткое описание актуальных на сегодня кабелей:

категория 5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.

• категория 5e (полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей.
• категория 6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с. Добавлен в стандарт в июне 2002 года.
• категория 6a (полоса частот 500 МГц) — применяется в сетях Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с и планируется использовать его для приложений, работающих на скорости до 40 Гбит/с. Добавлен в стандарт в феврале 2008 года

Что касается типов UTP/FTP то для нас это не важно, речь идет о видах, материалах, наличия/отсутствия экрана, способах экранирования-попарно или целиком. В основном «правильным» является кабель UTP кат

5E, до 1000 Мбит/с, без экрана. Он дешевый, и в основном решает все вопросы. При скоростях 10 Гбит/с оказывается более выгодным закладывать оптику, которая УЗИП не требует.

• В случае подключения видеокамер достаточно скорости 10/100 Мбит/с
• Для коммутаторов, коммутационных шкафов на трассе и входных портов коммутаторов в серверной от периферии в основном достаточно  скорости  до 1000 Мбит/с.
• Для соединений между серверами и хранилищами необходимы скорости 1000-10000 Мбит/с ( категории  кабелей- 5E,6A).

Скорость передачи данных-базовый параметр для УЗИП Ethernet.

Как подобрать конструктив УЗИП для защиты Ethernet оборудования?

Для выбора УЗИП, работающих по портам  Ethernet оборудования, надо определиться с местом их установки. Самый простой вариант-   сразу после патч-панели, куда приходят «медные линии» — кабели UTP/FTP. Если медных панелей нет, то входные кабели обжимаем RJ-45 и  включаем в панель УЗИПов, например в рековом исполнении (БЗЛ-ЕП16).

Главное после этого не забыть заземлить блок с УЗИП к стойке/шкафу, а шкаф к ГЗШ (главная шина заземления в ГРЩ), либо шкаф заземлить к подведенному в помещение  серверной контакту защитного заземления – PE. Кстати, вопросы заземления всегда решаются при выполнении раздела ЭС, независимо от УЗИП. (Как в кинокомедии «Не может быть»: «это Вам ничего не будет стоить»). Для уличных  коммутационных  узлов, оформленных в виде телекоммутационных  шкафов, могут использоваться одиночные УЗИП ы, установленные на входе медной линии в шкаф и выходе из шкафа.

Для оконечного оборудования, например уличных видеокамер в гермобоксах (термокожухах), либо дорогостоящих SPEED-DOME (скоростных поворотках) целесообразно установить бескорпусную платку ПЗЛ-ЕП в сам бокс/корпус видеокамеры, либо в монтажную коробку, которая всегда присутствует при подключении невскрываемых уличных камер. Т.е. в идеале любой участок Ethernet-линии (кроме оптики, разумеется) должен заканчиваться УЗЛ-E/ЕП. Каждый УЗИП должен быть заземлен на шкаф и шкаф тоже, желательно локально, т.е.прямо на трассе. Например, с помощью штыря-быстро и эффективно (Заземлитель вертикальный стержневой ЗВС-3)

Для простоты представляйте молнию и прикиньте, куда она будет стекать. Если в результате поиска земли молния уйдет к “тёще” и там заземлится, то “тёще” не повезет.

Итак, УЗИП-ы размещены, их количество известно- осталось выбрать марку. Мы знаем теперь, сколько необходимо УЗИП, их конструктив и где они будут установлены.

Три  основных конструктива  для слаботочки с Ethernet медными линиями:

• Рековые групповые УЗИП для шкафов и стоек в серверной — БЗЛ-EП 8(16) и их аналоги
• Одиночные корпусированые УЗИП для установки в термошкафы  на дин рейку – УЗЛ-ЕП и аналоги
• Бескорпусные УЗИП для установки в боксы или монтажные коробки для оконечного IP-оборудования — ПЗЛ-ЕП и аналоги

Как работает защитное устройство УЗИП

Принцип действия УЗИП основывается на использовании специальных элементов – полупроводниковых варисторов. Их сопротивление находится в нелинейной зависимости от прикладываемого напряжения. То есть, когда напряжение возрастет и превысит определенное значение, сопротивление варистора будет резко снижено.

В обычном рабочем режиме напряжение находится в пределах 220 вольт, а сопротивление варистора, установленного в УЗИП или УЗМ, в этот период очень высокое, вплоть до нескольких тысяч Мом. Таким образом, варистор обладает практически нулевой проводимостью и не пропускает через себя электрический ток.

Образование высокого импульса приводит к резкому росту напряжения, приводящего к мгновенному многократному снижению сопротивления варистора, стремящегося к нулю. В результате, он обретает свойства проводника, через который возможно свободное прохождение электрического тока. Происходит короткое замыкание электрической цепи на землю, и под его воздействием автоматический выключатель срабатывает и отключает всю цепь.

Вместо варистора схема подключения предусматривает использование различных типов разрядников, но общий принцип работы УЗИП будет одинаково заключаться в нейтрализации и отводе в землю опасных импульсных перенапряжений через ноль и заземление.

Какие проблемы возникают при защите IP-оборудования?

Поскольку  начало 21 Века можно смело назвать временем Интернета, то и  IP- устройства полностью завладели рынком и поэтому являются самыми востребованными. Оборудование IP защищают УЗЛ-Е/ЕП, и их аналоги, имеющие великое множество маркировок и названий. Часто за этим обилием сложно отыскать необходимое изделие в поисковике. Но чтобы не пересылать опросники, профессионал может определиться в этом выборе, прочитав наш ликбез. Это будет осознанный выбор, что всегда приятно.

Для понимания вопроса защиты Ethernet оборудования надо узнать:

• чем синфазная помеха отличается от противофазной , или дифференциальной.
• что такое PoE и в чем его хитрость, почему оно принимает разные обличия
• что такое категории кабелей UTP и чем 5-я отличается от категории 5-E или 6-й.
• зачем нам знать затухание УЗИП, и что это.

Автор не будет отсылать делового человека к ссылкам на ГОСТ, либо делать сноски с цифрами, как в  книге « Война и Мир» Толстого Л.Н., которую кроме него самого вряд ли кто-то прочёл целиком. “Кто ясно мыслит – тот ясно говорит” -, будем руководствоваться этим изречением римлян.

Почему и кому необходимы знания по грозозащите и защите от импульсных перенапряжений?

Серьёзные заказчики систем связи и безопасности, в том числе государственные, начинают прописывать необходимость применения УЗИП в технических заданиях конкурсной документации при создании многомилионных объектов строительства гражданского и промышленного назначения. В результате, профессионалы, много лет проектирующие системы безопасности и связи, в срочном порядке должны освоить данную тему для успешного участия в тендерах и реализации проектов КСОБ, СС, СОУЭ/ЛСО, АСППЗ/ПС   и их подклассов.

Как правило, времени на поднятие данной темы не хватает, поскольку реализация проекта требует решения более серьезных проблем ,  а  УЗИПами приходится заниматься по остаточному принципу — пусть фирмы сами подбирают все по опросному листу. Но и листы часто типовые и переходят из тендера в тендер вместе с ТЗ под копирку.  В общем, это неплохо- «услуга» становиться стандартной, только вот грозы и наводки разные, поэтому руководителю проекта желательно понимать, что он применяет и зачем. И главное — аналоги, как обычно в нашем деле.

Предпримем скромную попытку  осветить данную тему  не с точки зрения поставщика и разработчика, а сточки зрения практического использования данных изделий.

Характеристики и маркировка

Каждое защитное устройство того или иного класса обладает индивидуальными параметрами, которые учитываются при подключение УЗИП. Основные технические характеристики наносятся на корпус изделия, а полная информация отражена в паспорте

Выбирая прибор, необходимо в первую очередь обращать внимание на обозначение и следующие показатели:

• Напряжения номинального и максимального значения, при которых устройство может нормально функционировать в течение установленного времени.
• Показатель рабочей частоты тока, на которую рассчитывается УЗИП.
• Величина номинального разрядного тока. Рядом с цифрами указывается форма его волны. Представляет собой токовый импульс с волной 8/20 мс, выраженный в кА, пропускаемый устройством многократно, без каких-либо последствий.
• Значение максимального разрядного тока, которое защита пропускает однократно, не утрачивая при этом общей работоспособности.
• Уровень напряжения защиты указывает на возможности устройства по ограничению перенапряжения.

Чем синфазная помеха отличается от противофазной, или дифференциальной?

Технология Ethernet унаследовала самое лучшее на физическом уровне от аналоговой передачи по витым парам-высокую помехоустойчивость к синфазным помехам.

Когда два провода скручены в пару, как в UTP, любая наводка почти одинаково влияет на каждый провод и порождает в нем «наведенный» ток. Токи текут в одинаковых направлениях и к месту, где кабель подключен на вход прибора (например  коммутатора) набегают на длине провода соответствующие «наведенные» напряжения- вот и получаем синфазную помеху. Но к счастью, имея 2 одинаковых напряжения, мы можем на входе диф усилителя их вычесть   и получить отсутствие наводок. А полезный сигнал (Импульсы потока 0/1) мы на передающей стороне, скажем IP-камере, при этом передадим один впрямую- второй с инверсией относительно земли(экрана). В итоге на входе дифусилителя полезный синал удвоится по напряжению. Вот и вся хитрость. Поэтому с обычными наводками-помехами борьба так и ведется.

Вот дифференциальную или противофазную помеху витая пара не победит. Ну а откуда ей взяться извне, если провода скручены?А самое страшное, что от сильного напряжения погорят сами входы «дифа», и некому будет вычитать. Но ничего идеального в мире нет. Поэтому при ударе молнии или сильной наводке, проводники чуть по разному породят индукционный ток и на вход дифусилителя придут немного разные наведенные напряжения. Понятно, что чем сильней удар извне, чем больше дельта. Это первое. Поэтому надо защитить вход   дифусилителя   нашим УЗЛ.

Как применяются УЗИП в системах безопасности и связи на основе серверного оборудования и IP-передачи по сетям Ethernet?

К настоящему времени наиболее часто используются распределенные цифровые слаботочные системы на основе серверного оборудования, IP-передачи по сетям Ethernet. Для автономных систем, например, диспетчеризации, СКУД, пожарной сигнализации и других, применяют свои протоколы обмена на нижнем и среднем уровне, но в итоге при интеграции с другими системами происходит конвертация обмена в формат Ethernet и выход в локальные сети. Высокие скорости обмена (до 10 Гбит), стандартные протоколы обмена и широкое распространение являются неоспоримыми преимуществами IP-передачи.

Нет необходимости описывать профессионалам состав практически любой современной системы безопасности и связи. Безусловно, необходимым элементом системы (за исключением малых) является дорогостоящее серверное оборудование, которое по современным стандартам устанавливается в шкафах или стойках и имеет типовой состав:

• сервер, один или несколько;
• пассивное коммутационное оборудование (панели медные или оптические с комплектами патч кордов-соединительных кабелей), не требующее питания;
• хранилище, в виде отдельных блоков на основе дисковых  массивов, иногда интегрированных в корпуса  серверов
• оборудование СПД-системы передачи данных, или «активка» (коммутаторы, медиаконвертеры, роутеры, модемы, точки доступа, трансиверы) Заметим, что часть активки может быть вынесена из состава серверной стойки и находится вне здания (например по периметру в  телекоммуникационных узлах)
• аппаратура бесперебойного питания, APS, наиболее тяжеловесная часть стойки с учетом аккумуляторных батарей, с стоечным щитком с автоматами силового питания, контролирующими питание периферии (распределенных  по объекту серверов, коммутационных узлов и оконечного оборудования: датчиков, видеокамер, исполнительных устройств и автоматики диспетчеризации)

Состав слаботочных систем, требования к наличию стойки, шкафа, APS, IP-стандарты, в том числе питание по PoE подробно прописываются в ТЗ конкурсной документации и не позволяют проектной организации и инсталлятору   импровизировать, уходя в аналоговую технику и тому подобные варианты. В этой ситуации проектировщику необходимо произвести подбор отечественных аналогов (если они есть), точно выполнить требования ТЗ и предложить Заказчику конкурентные  преимущества — например повышенную надежность («живучесть») комплексов и систем.

Применение УЗИП  обеспечивает устойчивость системы к различным шоковым воздействиям в виде грозы, попаданию молнии в объект, резкому  повышению электромагнитных излучений индустриального происхождения, вызывающим  так называемые «импульсные перенапряжения».

Часто в ТЗ на проектирование цифровых слаботочных систем, самом проекте, лоте на закупку, опросном листе есть упоминание про молниезащиту,   грозозащиту,  УЗИП, ШЗИП,  УЗЛ. Здесь снова встает проблема подбора оборудования УЗИП. В иных случаях Заказчик еще не знает, что ему нужны УЗИП, тогда, будучи  профессионалом (проектировщиком или инсталлятором) мы должны предложить ему защиту его же миллионов от молнии, грозы, сварки, высоковольток  и случайных, но закономерных в наш век учений с применением средств РЭБ. Цена вопроса- тысячи рублей, но есть возможность избежать повреждения сложнейшей системы и не потерять ценную информацию, а главное – деньги  и работоспособность системы.

Основные технические характеристики, по которым оценивается работа ОПН

Защита от импульсов перенапряжения осуществляется различных сетей, высокого напряжения 6 -10 кВт до понижающей трансформаторной подстанции, с низкой стороны 380/220В. Любите играть в азартные игры? Играйте в Чемпион казино.Это самое новое и интересное казино в Рунете.Именно в чемпион казино онлайн вас ждут все возможные бонусные предложения и все возможные акции.Ну и конечно реальные и очень серьезные выигрыши.Которые выводят просто моментально по вашему запросу.Играйте и выигрывайте

 Основные параметры УЗИП

Основные параметры ОПН для всех моделей общие, они могут существенно отличатся по величине:

• Максимальное рабочее напряжение, при величине которого ОПН не срабатывает, работая длительное время;
• Номинальное напряжение, при котором ОПН до срабатывания может продержаться до 10 минут;
• Устойчивость к токам короткого замыкания, при которых не пробивается защитная оболочка ОПН;
• Величина пропускания тока, эквивалентна в пределах класса защиты прибора;
• Расчетный ток коммутации импульса перенапряжения, при котором ОПН коммутирует фазу на контур заземления;
• Номинальный разрядный ток, величина зависит от класса прибора;
• Токи проводимости зависят от приложенного номинального напряжения, исходя из вольт-амперных характеристик варистора, они имеют очень маленькие величины.

 Характеристики узип разных производителей
