TN и ее разновидности

Самый распространенный тип заземляющей системы — это TN, в котором ноль совмещен с землей по всей длине. Этот тип еще называют в снабжении глухозаземленная нейтраль, когда условный ноль N источника соединен с устройством заземления PE. Устройство заземления не сложно, но тем не менее технологично и представляет собой группу штырей, вбитых вертикально в землю на значительную глубину до водоносного слоя, от 2.5 и более метров. Эти штыри соединены полосой или же кабелем в единый контур заземления жилого дома. Рассмотрим, какая существует классификация систем TN на сегодняшний день и в чем различие между всеми разновидностями.

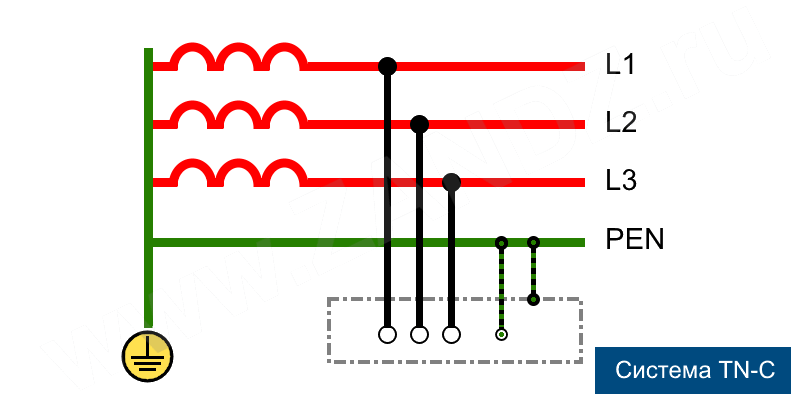

В старом жилом фонде используется тип защиты ТN-C, это когда ноль N выполняет также роль защитного провода PE, совмещен. Это самый простой и дешевый вариант заземления электроустановки до 1000 В.

Тип TN-С морально устарел и электрически опасен, так как не имеет отдельного защитного проводника, и в случае обрыва нулевого провода. во время ЧП, весь потенциал окажется на электрооборудовании, подвергая риску поражения током или же возникновению пожара.

Поэтому во вновь проектируемых зданиях используют другую подсистему TN-S, в этом устройстве присутствует отдельный провод фаза, ноль (нейтраль) и защитный проводник PE. Проводники N и PE, начиная от подстанции с глухозаземленной нейтралью являются отдельными компонентами системы электроснабжения.

Данный вид является самым надежным из принятых типов заземления электрической сети. К его недостаткам можно отнести дороговизну, так как нуждается в дополнительном проводнике, от подстанции к потребителю.

Лишенная этих недостатков, относительно простая в реализации система TN-C-S. которая сочетает в себе достоинства описанных ранее систем. Также легко реализуется во время реконструкции старых зданий. Смысл данной схемы в том, что до ГРЩ организуется система TN-C, тут разделяют нейтральный провод PEN на два проводника N и PE, далее идет система TN-S.

Недостаток этой системы такой же, как и TN-C, при обрыве PEN шины система оказывается под полным напряжением. С этим недостатком борются установкой дополнительных устройств, таких как реле напряжения, производящих аварийное отключение потребителя от сети.

Существуют еще два вида снабжения, которые используются в специальных условиях, это тип TT — когда доставка электрической энергии организуется фазными проводами от источника с глухозаземленной нейтралью, а заземление организовывается непосредственно у потребителя. Таким способом осуществляют подключение мобильных домов, временных объектов. Данный тип требует обязательного использования устройств защитного отключения УЗО.

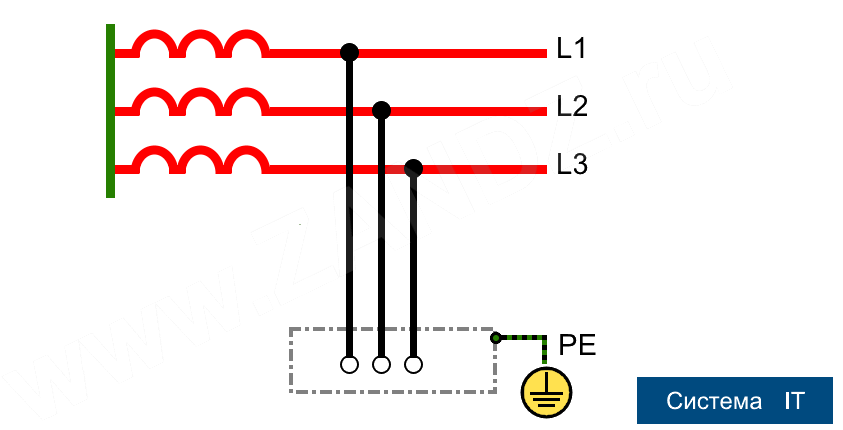

Еще один вариант — система IT, тип снабжения, не использующий глухозаземленную нейтраль. Ноль источника подключается через специальные устройства, имеющие высокое внутреннее сопротивление, а непосредственно у потребителя установлено устройство нуля и защитного заземления (согласно ПУЭ 7, глава 1.7). Данный тип снабжения используется в спец лабораториях, так как помехи, вносимые таким способом, минимальные.

Также рекомендуем просмотреть видео, на котором предоставлено описание каждой разновидности заземляющих систем с расшифровкой аббревиатур:

Какие бывают варианты защиты электроустановок до 1 кВ?

И напоследок хотим обратить внимание — запрещено использовать в качестве защитного заземления трубы отопления, газа, трубы водопровода, элементы металлических ограждений. В этом случае возможно появление на этих элементах полного напряжения 220 вольт, подвергая жизнь окружающих опасности

Берегите себя.

Вот и все, что хотелось рассказать вам об основных типах систем заземления, применяемых в России. Надеемся, теперь вы знаете, какие бывают схемы заземляющих контуров и в чем отличия между существующими вариантами!

Будет интересно прочитать:

Какие бывают варианты защиты электроустановок до 1 кВ?

Контролируемые параметры ЗУ

Надежная работа всего механизма зависит от того, какое общее сопротивление оказывает цепочка заземления. Оно, в свою очередь, образуется за счет соединительных шин и самой конструкции заземлителя. Уменьшение значения данной величины влечет за собой безопасную эксплуатацию приборов и всего оборудования, для которых положена защита. Процесс обустройства заземляющих контуров проводится методом подбора соответствующих форм конструкций, тем самым искусственно увеличивается территория взаимодействия ключевых элементов с почвой. Также проводится измерение заземляющих устройств.

Такого же результата можно достичь, специально повысив процент содержания соли в земле, обладающей непосредственным контактом с металлической частью заземлителя. Указанный метод будет снижать сопротивление стекания электричества в почву, что увеличит уровень надежности функционирования контура механизма.

Для того чтобы контролировать значение всех показателей, нужно организовать техобслуживание заземляющей системы, провести испытания заземляющих устройств. Они предполагают наличие обязательного замера указанных параметров. Если обнаружены существенные отклонения от предписаний ПУЭ, необходимо провести осмотр заземляющего устройства, починить его, а затем проверить сопротивление заземления во второй раз.

Защитная функция заземления

Давайте разберемся простым языком, что такое заземление, как мера защиты. Функция заземляющего контура включает в себя 2 составляющие:

1. Уменьшение разности потенциалов (напряжения) до безопасного уровня между заземлённым оборудованием и другими естественно заземлёнными предметами способными проводить электрический ток.
2. Отвод в землю тока утечки, возникающего, при попадании фазы на корпус оборудования.

Именно при действии второй составляющей вступает в работу УЗО, время срабатывания которого составляет 0.02 – 0.03 секунды. Это значит, что повреждённый участок будет обесточен так быстро, что почти исключается попадание человека под напряжение при случайном прикосновении к корпусу неисправного прибора. Поэтому, для наиболее эффективной защиты, рекомендуется комплексные меры.

Системы с изолированной нейтралью

В ходе передачи и распределения электрического тока на потребителей применяется трехфазная система. Это дает возможность обеспечить симметричность и равномерное распределение нагрузки по току.

Такое устройство создает режим, предусматривающий использование трансформаторной будки и генераторов. Их нейтральные точки не оснащены контуром заземления.

Изолированный тип нейтрали применяется в схеме питания при соединении вторичных обмоток трансформаторных установок по схеме треугольника и при отсутствии питания во время аварийный ситуаций. Такая сеть представляет собой замещающую цепь.

Изолированная нейтраль способствует пробиванию изоляционного покрытия при коротком замыкании и возникновению короткого замыкания на других фазах.

Система IT

Система IT с напряжением до 1000 В обеспечивает заземление через высокий уровень сопротивления и оснащена нейтралью источника питания.

Все внешние элементы электроустановки, которые выполнены из материалов, проводящих ток, заземляются. Среди преимуществ можно выделить невысокие показатели утечки тока во время однофазного КЗ электрической сети. Установка с таким механизмом может функционировать долгое время даже при аварийных ситуациях. Между потенциалами отсутствует разность.

Недостаток: защита от тока не срабатывает при замыкании на землю. Во время работы в режиме однофазного КЗ возрастает вероятность поражения током при прикосновении ко второй фазе установки.

{SOURCE}

Требования к защитному заземлению

Чтобы заземляющие установки выполняли свои функции, они должны соответствовать определенным параметрам и указаниям производителя оборудования.

Нюансы, которые влияют на функционал:

• Сопротивление грунта из-за его физико-химических особенностей. Лучше всего проводит ток влажная глина, графитовая крошка, торф, солончаки или морская вода. Хуже – сухой песок или твердые породы – гранит, щебень, кварц, асфальт, бетон.
• Площадь контакта заземлителя с почвой. Чем больше площадь, тем более благоприятные условия создаются для перетекания тока, тем быстрее это происходит. Увеличить площадь можно, установив большее количество электродов по контуру здания. В этом случае их соединяют вместе стальной пластиной в единое целое. Если увеличить размер одного электрода, общая площадь также увеличится. Увеличить площадь помогает установка вертикального металлического контура, если нижние слои грунта имеют большее сопротивление, чем поверхностные.

Поскольку добиться идеального сопротивления почвы трудно, устройства создаются исходя из ее характеристик. Для каждой электрической установки существуют свои нормы сопротивления заземлительных устройств. Например, для электрической подстанции с напряжением более 100 кВт сопротивление не должно быть больше 0,5 Ом, а для домашней сети с системой ТТ, а также применением автоматического отключения – до 500 Ом.

Необходимо обязательно обрабатывать сварные швы заземления от коррозии

Заземлители из металла не должны покрываться лакокрасочными материалами. Иногда в качестве заземляющего устройства используется подземная часть здания с металлическими конструкциями – электропроводящий бетон с арматурой внутри. Нельзя использовать газовые металлические трубы для решения проблемы заземления.

Согласно Правилам устройства электроустановок заземлению подлежат:

• Сети, напряжение которых выше 380 В.
• Особо опасные и наружные установки.

Части оборудования, подлежащие занулению и заземлению:

• Корпуса электрического оборудования.
• Вторичная трансформаторная обмотка.
• Приводы электрических приборов.
• Распределительные щиты, каркасы шкафов.
• Металлические конструкции оборудования.
• Железная оболочка кабеля.

Влияние на уровень электробезопасности

Поражение человека или животного электрическим током происходит вследствие прямого или косвенного прикосновения. Прямым называется прикосновение к токоведущим частям электроустановки, электроприбора, находящимся под напряжением (оголённые провода, шины и т.п.). Косвенное прикосновение заключается в непосредственном контакте с частью оборудования или прибора, которая в нормальном режиме не находится под напряжением, а оказалась под его воздействием в результате нарушения изоляции, то есть вследствие повреждения оборудования.

Защитой от прямого прикосновения служит сама конструкция электроустановки, электроприбора или устройства, делающая невозможным случайное прикосновение к токоведущим частям. В частности, прямому прикосновению препятствуют кожухи и корпуса электрооборудования, в том числе бытовых электроприборов – холодильников, стиральных машин и т.п.

В то же время, корпуса бытовой электротехники любого вида могут оказаться под напряжением вследствие нарушения внутренней изоляции. Наверняка многие знакомы с иногда возникающим ощущением пощипывания или удара током при прикосновении мокрыми руками к корпусу стиральной машины или электроплиты. Этот факт должен настораживать, так как указывает на то, что изоляция нарушена, а эффективная защита от этой угрозы отсутствует, или не работает.

Современное бытовое электрооборудование предназначено для подключения к трёхпроводным розеткам, к которым кроме фазного и рабочего нулевого подведён еще защитный нулевой провод (PE). Вывод вилки прибора, предназначенный для соединения через розетку с магистралью PE, объединён с корпусом электроприбора. Такое подключение препятствует появлению фазного напряжения на наружных частях устройств, вызывая в этих случаях короткое замыкание и отключение электропитания в доме.

На практике же внутренняя разводка многих жилых помещений выполнена по старинке в двухпроводном варианте, то есть, без провода PE или PEN. При подключении бытовой техники к двухконтактным розеткам защита от косвенного прикосновения отсутствует (как сейчас принято говорить — от слова «совсем»). Выход один – выполнять монтаж электропроводки тремя проводами в соответствии с современными требованиями.

Материалы для контура заземления

Контур заземления должен иметь высокую механическую прочность, низкое электрическое сопротивление и возможность надежного соединения. Кроме того, немаловажную роль при выборе материала играет его стоимость.

Параметры и материалы штырей

Электроды или штыри обычно делаются из стального профиля. Данный материал привлекает возможностью заглубления стержней путем простого вбивания. При этом электрическое сопротивление его вполне удовлетворяет требованиям при достаточном поперечном сечении. Штыри могут выполняться из таких материалов:

1. Пруток. Наиболее распространенный вариант – стержень диаметром 16-18 мм. Арматуру использовать не рекомендуется, т.к. она подвергается калению, что приводит к увеличению удельного сопротивления. Кроме того, рифленая поверхность приводит к нерациональному использованию сечения стержня.
2. Уголок. Чаще всего применяется уголок размером 50х50 мм с толщиной стенки 4-5 мм. Нижняя часть заостряется для упрощения забивания.
3. Труба диаметром более 50 мм с толщиной стенки 4-5 мм. Толстостенные трубы рекомендуются для твердых грунтов и регионов с частыми засухами. В нижней части такого штыря сверлятся отверстия. При пересыхании почвы в трубу заливается соленая вода, что повышает рассеивающую способность грунта.

Из чего делать металлосвязь

Электроды, забитые в землю, соединяются между собой металлосвязью. Она может выполняться из следующих материалов:

1. Медная шина или провод сечением не менее 10 мм2.
2. Алюминиевая полоса или провод сечением не менее 16 мм2.
3. Стальная полоса сечением не менее 48 кв.мм.

Наиболее часто используется стальная полоса размером (25-30)х5 мм. Основное ее преимущество возможность надежной сварки с электродами. Когда в качестве связи используется проводник из цветных металлов, к штырям привариваются болты, на которых закрепляются шины.

Почему человека бьёт током

Рассмотрим две типовых ситуации, когда вас бьет током:

1. Стиральная машинка исправно выполняла свою работы, а когда вы захотели её отключить – почувствовали, что её корпус «щипает» вас. Или еще хуже, когда вы к ней прикоснулись – вас серьезно «дёрнуло».
2. Вы решили принять ванну, включили воду, взявшись за кран, вы почувствовали такое же действие электричества – пощипывание или сильный удар.

И та и другая ситуация решается подключением заземления к корпусам приборов и всех металлических частей в ванной комнате и установкой УЗО или дифференциального автомата на вводе электроэнергии в дом или на группу потребителей.

Заземлитель

Это часть заземления, которая располагается в грунте. Вся схема запитывается именно на грунт, куда электрический ток от установки должен войти. И вот тут многое будет зависеть от самого грунта, а точнее сказать, от его плотности, влажности и химического состава.

Считается, что в каменном грунте самая плохая электрическая проводимость. Поэтому в таких грунтах очень сложно создавать заземляющий контур, поэтому чаще всего устанавливается глубинный заземлитель в виде трубы или штыря. Глубина закладки в данном случае может быть достаточно большой до 20 м.

Что касается песчаных или глинистых грунтов, то оптимальный вариант на них устроить именно заземляющий контур, состоящий из трех или четырех глубинных элементов. Чаще всего используется контур в виде квадрата или равностороннего треугольника. При этом размер фигуры определяет мощность электрических установок или их общее количество. К примеру, для частного дома можно заложить контур в виде квадрата со стороной 4 м, или треугольника со стороной 3м. Если это промышленный объект или большое административное здание, то заземляющий контур будет большим, к примеру, штыри забиваются по углам здания с обвязкой между собой.

Штыревое заземление

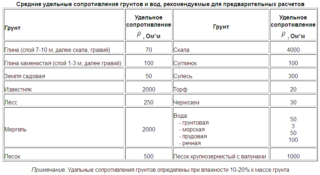

Вот несколько параметров сопротивления почвы из разных пород. Кстати, единица измерения данного показателя – Ом*М.

• Глина – 20.
• Песок – 10-60 (влажный-сухой).
• Садовая земля – 40.
• Солончак – 20.
• Торф – 25.
• Чернозем – 60.
• Гравий – 300.
• Щебень – 3000.
• Гранит – 22000.

Контур заземления

Чем меньше показатель, тем выше электропроводность. То есть, наше утверждение, что в каменных грунтах сложно организовать заземление, подтверждается.

Виды контуров заземления

Для быстрого «стекания» тока в землю наружная подсистема перераспределяет его на несколько электродов, расположенных в определенном порядке для увеличения площади рассеивания. Выделяются 2 основных вида соединения в контур.

Треугольник — замкнутый контур

Этот случай предусматривает использование 3-х штырей, соединенных полосами в равнобедренный треугольник. Расстояние между электродами выбирается по такому принципу: минимальное расстояние – длина подземной части электрода (глубина), максимум – 2 глубины. Например, для стандартного заглубления 2,5 м сторона треугольника выбирается в пределах 2,5-5 м.

Линейный

Такой вариант составляется из нескольких электродов, расположенных в линию или полукругом. Используется разомкнутый контур в тех случаях, когда сформировать замкнутую геометрическую фигуру не позволяет площадь участка. Расстояние между штырями выбирается в пределах 1-1,5 глубины. Недостаток способа – увеличение количества электродов.

Указанные виды наиболее часто используются при обустройстве заземления частного дома. В принципе, замкнутый контур можно сформировать в форме прямоугольника, многоугольника или круга, но потребуется большее количество штырей. Главное преимущество замкнутых систем – продолжение функционирования в полном объеме при разрыве связки между электродами.

От чего защищает заземление?

Основное предназначение заземления в электрической сети – это защита. Для работы электрических приборов в электропроводке предусмотрено два провода: фазный и нулевой.

Защита, которую обеспечивает заземление заключается в подключении третьего проводника, соединенного непосредственно с заземлителем который в свою очередь соединен с контуром заземления. Благодаря заземлению можно не беспокоиться о том, что возникшая по вине неисправности бытового прибора аварийная ситуация приведет к удару электрическим током кого либо из окружающих.

Друзья давайте разберемся, какие аварийные ситуации могут возникнуть и в чем заключается принцип работы защитного заземления?

Опасность поломки электрического прибора заключается в том, что его корпус может оказаться под напряжением, тем самым сделав его опасным. Такое обстоятельство может возникнуть в том случае, если повреждается внутренняя изоляция. Например, когда провода прибора со временем ссыхаются или плавятся, и соприкасается с металлическим корпусом бытового прибора.

Визуально заметить такую аварийную поломку невозможно, однако достаточно дотронуться к электроплите или стиральной машинке, удар током пройдет незамедлительно.

У многих после таких ситуаций возникает вопрос: как работает заземление, и может ли оно эффективно защитить. Сила такого удара может быть разной в зависимости от состояния человека и окружающих условий.

Что произойдет, если корпус не соединен с заземлением? Сама по себе такая поломка ничего собой не представляет. Стиральная машинка с пробитым корпусом как работала, так и будет работать. Она будет отлично выполнять свои функции, пока вы к ней не дотронетесь.

Все дело в том, что человек больше чем на 70% состоит из воды и является прекрасным проводником электричества. Когда вы стоите на полу или прикасаетесь к стене, то ваше тело может послужить проводником. При прикосновении к поврежденному корпусу ток начнет протекать через ваше тело в землю.

Конечно, можно избежать удара током, если одеть резиновые перчатки или обувь, но в доме так никто не ходит. Если у вас в доме нет заземления, и прибор бьется током, следует помнить, что даже невысокое напряжение может привести к плачевным обстоятельствам.

Величина в 50 мА уже является опасной для человека. Такое маленькое значение тока может привести к фибрилляции сердца и даже к смертельному случаю.

Для того чтобы не беспокоиться за свою жизнь и здоровье семьи важно, чтобы в доме было подключено заземление. В этом случае опасный потенциал, имеющийся на корпусе прибора, будет уходить в землю, защищая вас от удара

В этом заключается принцип работы заземления. К тому же дополнительно заземлению рекомендуется устанавливать УЗО, которое отключит поврежденное оборудование при малейших утечках.

Виды защитного заземления

Защитное заземление имеет большое значение для обеспечения электробезопасности.

В этой категории, все виды заземления представлены следующими направлениями:

1. Заземление совместно с молниезащитными устройствами. Когда в облаках электрический заряд набирает критическую величину, возникает его пробой или разряд, проходящий от облака до земли. Попадая в крышу здания, молния продвигается к земле по пути наименьшего сопротивления, пользуясь мокрыми стенами, электроприборами, проводами, трубами и т.д. Из-за этого возникает серьезная опасность для людей и электрооборудования. Для того, чтобы отвести разряд молнии, существует молниезащита, благодаря которой электрический ток быстро уходит в грунт, не распространяясь по всему объекту.
2. Заземление совместно с электрическими сетями, предназначено для защиты людей и электрооборудования при неисправностях и авариях. Чаще всего, такие ситуации возникают в результате замыкания провода фазы электрической сети на корпус какого-либо прибора. Такое же замыкание может произойти в бойлере через воду, или в блоке питания. При касании замкнутой поверхности создается дополнительная электрическая цепь, где проходит ток, поражающий сердце, нервную систему и другие внутренние органы.

Чтобы предупредить и устранить все негативные последствия, корпуса приборов соединяются с заземлителями. Таким образом, аварийные токи отводятся в грунт. Одновременно, практикуется использование автоматических защитных устройств, способных немедленно отключать электрический ток при аварии.

Что такое заземление

Зануление и заземление электроустановок

Что такое защитное заземление

Клемма заземления: назначение и применение

Молниезащита и заземление

Для чего нужна молниезащита и заземление

Виды заземления в зависимости от удаления объекта от защитного контура

По этой характеристике, виды заземляющих устройств подразделяют:

• выносное;
• контурное устройство.

Разберем каждое из них подробнее.

Выносное устройство

При этом типе, расположение заземлителя производится за пределами помещения. Выносное (сосредоточенное) защитное устройство монтируют при невозможности оснащения контура на участке со скальным, каменистым грунтом, либо при наличии за участком наиболее подходящего для заземления качества земли.

Разброс производственного оборудования на значительном расстоянии друг от друга – это еще одна причина установки выносной системы.

К преимуществу этого типа, относят возможность выбора места установки с лучшими свойствами грунтов, с малым уровнем сопротивления. К таким грунтам относят – глинистый или песчаный влажный грунт. Но есть у способа существенный минус. Значение коэффициента касания проводника равно 1, из-за удаленности от производственных объектов.

Такой вид защиты монтируют для обслуживания объектов с малыми токами короткого замыкания (не более кВ). Потенциальное напряжение при касании поврежденного участка цепи не меньше потенциала заземлителей.

Контурное устройство

Заземляющие электроды располагаются равномерно, по границам контура обслуживаемого участка и на нем самом. Поэтому, второе название этого типа – распределенное.

При таком способе установки заземлителей, безопасность использования приборами обеспечивается понижением потенциалов на каждом заземлителе и потенциалы их выравниваются. Такой метод позволяет понижать пиковый ток КЗ. Одиночнорасположенные на территории контура заземлители позволяют решать эту проблему.

Каждый метод заземления, при долгой эксплуатации, может повысить сопротивление контура. Для раннего обнаружения неисправности, необходимо периодически осматривать контур и подтягивать гайки на креплении проводов.

Виды заземлителей

Если проводимость у последнего низкая, приходится усложнять конструкцию заземлителя.

Есть еще сложности: среда грунта оказывает на электроды корродирующее воздействие, в некоторых случаях металл «вымывается» в результате электролиза.

Все это побуждает разрабатывать самые разные конструкции заземлителей.

Естественные, искусственные заземлители

Естественными заземлителями называют конструкции, у которых отведение электричества в грунт не является основной функцией. Например:

• Фундаменты, сооруженные из железобетона.
• Подземные инженерные сети: трубопроводы, оболочка и броня кабелей.
• Рельсы железной дороги и прочие коммуникации наземной прокладки.

Использование ж/б фундаментов в качестве заземлителей допускается при следующих условиях:

1. Влажность грунта — не менее 3%. В сухой почве бетон обладает высоким сопротивлением.
2. Отсутствует гидроизоляция (битумное покрытие допускается).
3. Монолитная конструкция. Можно использовать и сборные, но для этого необходимо соединить электросваркой арматуру соседних блоков. Также поступают со свайным фундаментом: арматуру свай приваривают к арматуре ростверка.

Заземлитель ЗР 10/630 УХЛ3

Применение естественных заземлителей позволяет значительно удешевить устройство заземления.

Если это невозможно, используют заземлители искусственные — специальные конструкции, нацеленные только на обеспечение электроконтакта с высокой проводимостью между заземленным элементом и грунтом.

Искусственный заземлитель, состоящий из нескольких соединенных между собой электродов, называют сложным. Если он смонтирован вокруг объекта, то применяют название «контур заземления».

В основном электроды изготавливают из стали:

• черной (низкоуглеродистой – Ст.0, Ст.3 и пр.);
• нержавеющей;
• черной с покрытием из меди, алюминия или цинка.

Электроды из «черной» стали в расчете на коррозию делают более крупными, но они все равно стоят дешевле нержавеющих или с покрытием. Однако, у них есть важный недостаток: при появлении ржавчины на поверхностном слое его сопротивление возрастает.

Эффективность сложного заземлителя зависит от расстояния между электродами. При близком расположении они экранируют друг друга.

Горизонтальные, вертикальные заземлители

Если проводимость поверхностного слоя грунта высока и имеется достаточно свободного места, электроды искусственного заземлителя укладывают горизонтально в неглубоких траншеях. На пахотных землях глубина закладки составляет 1 м, на прочих — 0,5 м.

Достоинство метода: минимальная доля ручного труда.

На каменистых и вечномерзлых грунтах горизонтальная закладка — единственно возможный вариант. Если проводимость поверхностного слоя грунта невысока, что бывает довольно часто, применяют электролитический заземлитель. Это согнутая Г-образно труба с отверстиями в стенке, заполненная минеральной солью.

Горизонтальный заземлитель

При растворении солей в грунтовой влаге образуется электролит, что дает двойной эффект:

• повышается проводимость грунта;
• снижается температура замерзания (промерзший грунт обладает высоким сопротивлением).

В засушливый период через выведенную наружу короткую часть в заземлитель наливают воду. В соль добавляют вещества, тормозящие их вымывание весной.

Засыпку периодически обновляют.

Вертикальный заземлитель

В подавляющем большинстве случаев поверхностный грунт обладает рядом недостатков:

• слабая проводимость — из-за низких: плотности и влажности;
• неравномерное растекание тока — из-за низкой и нестабильно распределенной плотности;
• значительное содержание воздуха, способствующего коррозии;
• температурные перепады;
• промерзание.

Плотные и влажные глубинные слои этих недостатков лишены, потому чаще электроды размещают вертикально. Термин «вертикально» условен: проводники могут располагаться под углом до 45 градусов.

Схемы заземления: какую лучше сделать

Система заземления частного дома зависит от типа подводки сети к нему. Чаще всего, она выполняется по принципу TN-C. Такая сеть обеспечивается двухжильным кабелем или двухпроводной воздушной линией при напряжении 220 В и четырехжильным кабелем или четырехпроводной линией при 380 В. Другими словами, к дому подходит фаза (L) и совмещенный защитно-нулевой провод (PEN). В полноценных, современных сетях проводник PEN разделяется на отдельные провода – рабочий или нулевой (N) и защитный (РЕ), а подвод осуществляется трехпроводной или пяти проводной линией, соответственно. С учетом указанных вариантов схема заземления может быть 2-х разновидностей.

Система TN-C-S

Предусматривает разделение PEN-ввода на параллельные проводники. Для этого во вводном шкафу PEN-проводник разделяется на 3 шины: N («нейтраль»), РЕ («земля») и шина-расщепитель на 4 подключения. Далее проводники N и РЕ не могут контактировать друг с другом. Шина РЕ соединяется с корпусом шкафа, а N-проводник устанавливается на изоляторах. Заземляющий контур подводится к шине-расщепителю. Между N-проводником и заземлителем устанавливается перемычка сечением не менее 10 кв.мм (по меди). В дальнейшей разводке «нейтраль» и «земля» не пересекаются.

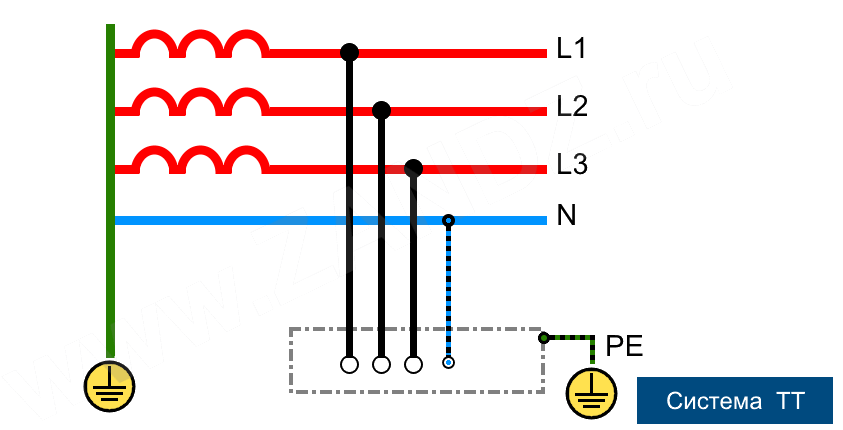

Система ТТ

В такой схеме расщеплять проводники не требуется, т.к. нейтральный и заземляющий проводник уже разделены в подходящей сети. В шкафу просто делается правильное присоединение. Заземляющий контур соединяется с проводом (жилой) РЕ.

Вопрос о том, какая система заземления лучше, не имеет однозначного ответа. Схема ТТ проще по монтажу и не требует дополнительных защитных устройств. Однако, абсолютное большинство сетей работает по принципу TN-C, что вынуждает использовать схему TN-C-S. Кроме того, нередко в быту используются электроустановки с двухпроводным питанием. При заземлении ТТ корпус таких приборов при повреждении изоляции оказывается под напряжением. В этом случае заземление TN-C-S оказывается значительно надежнее.

Готовые комплекты

Чтобы ничего не придумывать и не рисковать, разработаны специальные комплекты, а так же в рознице есть все компонеты по-отдельности.

Стоимость подобного минимального набора варьируется от ~4 000 руб. до ~65 000 руб., все зависит от материала и перечня.

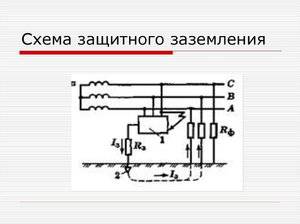

Как работает заземление

Для начала разберемся, почему на корпусе стиральной машинки или другого электрооборудования появилось опасное напряжение. Всё достаточно просто – изоляция проводников по какой-то причине испортилась или повредилась и поврежденный участок касается металлического корпуса какой-то из деталей оборудования.

Если заземление или зануление электрооборудования отсутствует, то при касании человеком поврежденного прибора может возникнуть напряжение прикосновения (разность потенциалов на поверхности между точками касания). При нахождении рядом с поврежденным оборудованием может возникнуть шаговое напряжение (разность потенциалов между ступнями, соприкасающимися с землей). Напряжение прикосновения и шаговое напряжение могут иметь опасное для человека значение. Чтобы уменьшить их значение до безопасной величины, применяется защитное заземление.

Для человека опасны даже такие маленькие значения как 50 мА – такой ток может привести к фибрилляции желудочков сердца и смерти.

Так вот принцип работы заземления заключается в следующем: к заземлителю подключаются корпуса всех электроприборов, дополнительно устанавливается УЗО. В случае возникновения опасного напряжения на корпусе заземление всегда притягивает опасный потенциал к безопасному потенциалу земли и напряжение «стекает» на заземление.

Работа заземления при неисправностях электрооборудования

Под неисправностью оборудования подразумевают повреждение изоляции и возникновение фазы в корпусе прибора. Если части оборудования находятся под напряжением, но не имеют защиты в виде заземления и УЗО, человек, не подозревающий об опасности, может получить удар током.

Во втором варианте утечка тока может быть не значительной, устройство защиты оборудования не среагирует на напряжение и не отключит прибор. Человек может получить незначительный удар.

Если корпус не заземлен, но УЗО установлено, оно сработает через 0,02 секунды после прикосновения человека к корпусу прибора. Этого времени не достаточно для нанесения вреда здоровью.

Самой эффективной с точки зрения безопасности схемой является наличие заземления и УЗО. При возникновении утечки тока и переходе его в грунт УЗО реагирует и отключает прибор.

Назначение и принцип работы

Рабочее или функциональное заземление создается не для защиты, а для нормальной эксплуатации установки. При его создании делают так, чтобы установка контактировала с землей. Основное назначение — сведение к нулю вероятности поражения током при соприкосновении человека с корпусом установки или с ее токопроводящими элементами, которые находятся под высоким напряжением.

Такая защита используется в электросетях с 3-фазной системой распределения электрического тока.

Между корпусом электрической установки и грунтом уменьшается напряжение. Его величина становится менее опасной. В том случае, если корпус электрической установки не будет иметь рабочего заземления, прикосновение к нему приведет к тем же последствиям, что и контакт с фазным проводом. С учетом того что электрическое сопротивление обуви и пола невелико по сравнению с сопротивлением почвы, ток может стать опасным.

Если все будет функционировать правильно, то ток, который пройдет через тело человека, не нанесет никакого вреда. Напряжение в этом случае тоже будет небольшим: почти вся энергия уйдет в грунт. Поспособствует этому заземляющий проводник — по-другому он называется заземлителем.
