Заземление в частном доме: зачем нужно, как проверить и как сделать заземление правильно

Основные способы

Среди действенный и, главное, безопасных способов заземления в квартире следует выделить следующие:

установка собственного контура;
подключение УЗО.

Монтаж контура своими руками

В последнее время многие электрики, пытаясь решить проблему заземления квартиры в старых домах, прибегают к установке собственного контура. Для осуществления этой задачи потребуется протянуть провод PE с одной жилой по стояку, от вашей квартиры вниз к подвалу дома. Неподалеку от дома следует прочно установить в земле три или более металлических уголков, которые должны соединяться металлической пластиной.

Соорудив таким образом треугольник, вы должны подвести к нему тот самый одножильный провод, другой конец которого должен быть прикреплен к этажному щитку. Соединив провод с щитком, вы проведете индивидуальный контур, который решит проблему отсутствия заземления в квартире. Хотим заметить, что одножильный провод PE лучше выбирать с сечением от 4 мм.кв, сделан он должен быть из меди.

Однако, есть у такого способа заземления и минус – он возможен только после соответствующего разрешения от управляющей компании. Если сделать это самовольно, то в дальнейшем могут возникнуть проблемы, так как в случае аварии, всю вину могут повесить на вас.

Подключение устройства защитного отключения

Вторым способом является подключение УЗО, который несмотря на свою простоту, не сможет в полной мере решить проблему отсутствия заземления в квартире. Но в любом случае, он хотя бы обезопасит вас от удара током, в случае утечки, так как мгновенно отключит питание опасного прибора, в котором происходит утечка.

Также можем порекомендовать вам подготовиться к заземлению своей квартиры. Рано или поздно, жильцы дома поставят вопрос об этом, а заменив проводку в квартире, с использованием трехжильного провода, вы подготовите себя к этому, ведь в таком случае, останется только присоединить провод PE к щитку на этаже.

Разрабатываем схему

Первым делом необходимо определиться со схемой заземления в частном доме, по которой Вам нужно будет сделать всю систему.

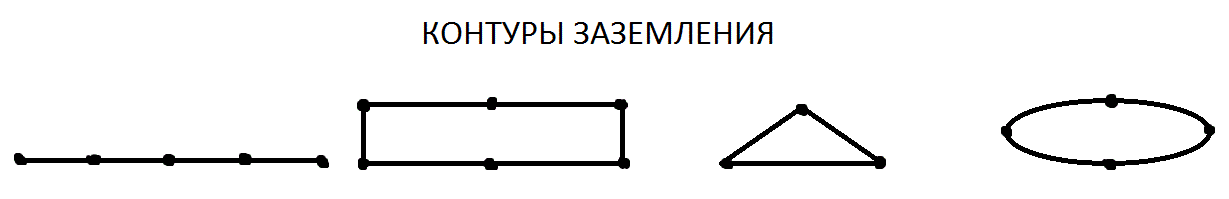

На сегодняшний день популярностью пользуются две схемы:

Замкнутая (в виде треугольника). Ее преимущество в более надежном функционировании, т.к. если металлическая перемычка между штырями повредится, система будет все равно работать (с другой стороны). Все размеры треугольника указаны на картинке:
Линейная. В этом случае все штыри вкопаны в одну линию, причем ряд соединяется последовательно. Минус такой системы заземления дома в том, что при повреждении первой перемычки она вся выйдет из строя (принцип гирлянды).

Мы рекомендуем Вам сделать заземление в частном доме по схеме треугольник, т.к. по сути, монтажные работы не изменятся (все равно придется копать три ямы и вбивать три штыря), но при этом эффективность будет в несколько раз выше, чем при рядной схеме. Более подробно о заземлении треугольником мы рассказали в отдельной статье!

Помимо выше предоставленных схем заземления в частном доме, можно сделать свой вариант. К примеру, забить уголки прямоугольником либо овалом. Для примера рекомендуем Вам распечатать четыре наиболее популярных варианта:

Еще один важный момент — расстояние между электродами. На рисунке выше указано расстояние 1,2 метра между электродами, длина которых составляет 2-3 метра. Это не совсем правильно. Лучше сделать расстояние между электродами равное их длине, или же не менее 3 метров.

Все дело в том, что при небольшом расстоянии между заземлителями, зоны растекания электрического тока будут накладываться друг на друга, а значит при утечке тока система будет не эффективной. Именно поэтому лучше немного разнести заземлители друг от друга, а главное — надежно их соединить сваркой или специальными зажимами.

Как самостоятельно провести заземление

Заземление проводов

Чтобы проделать такую операцию собственными руками у себя в квартире, не нужно иметь специальность электрика и к тому же это не требует особых материальных затрат.

Если вы проживаете в «хрущевке», то такая возможность есть у обладателей квартир на первом этаже.

Вкопал контур под окном и заземление в квартире своими руками для 220 В готово.

А как же быть большинству жильцов, проживающих выше? У них присутствует только одна сложность. Хорошо, если в квартире на данный момент проходит ремонт.

Если ремонт сделан, то единственный выход в таком случае – это аккуратно упаковать вновь подведенные провода в специальные декоративные короба или плинтуса с кабель — каналом. И обязательно заменить розетку на розетку нового образца с контактом для заземления.

Для этого требуется провод заземления провести к электрическому щитку и подсоединить его к нулевой панели. Если подключить приобретенную бытовую технику к обычной розетке, то существует реальный риск получить хоть и не большой, но удар током.

Так какие существуют варианты правильного заземления, которые возможно сделать самостоятельно?

Подключить УЗО

Конечно такой вариант не решит всех проблем, но при пробое тока на корпус, отключит поступление электроэнергии в следствии короткого замыкания. Сложность состоит в том, что УЗО необходимо ставить лучше всего для каждого прибора по отдельности.

Смонтировать собственный контур

Это уже является не редкостью, когда владельцы квартир старых панельных «хрущевок» принимают решение сделать общее заземление самостоятельно.

Для этого по стоякам в подвальное помещение проводится одножильный провод РЕ. Около здания производится установка контура, который по всем правилам вбивается в землю на определенную глубину. Из подвала к нему подводят подготовленный проводник, а противоположный конец прикрепляется к электрощиту. Защита дома готова.

В новостройках последние пятнадцать лет используют подсистемы ТN-S или ТN-С-S. Это означает, что к распределительному щиту по специальному стояку проложен пятижильный провод, имеющий три фазы, нулевой провод и защищенный проводник. Эта система довольно проста для разного рода подключений. Мало того, что все проводники имеют отдельное гнездо для подключения, так земля отдельно соединена на корпус электрического щита.

В последнее время в новостройках квартиры продаются без отделки и соответственно без электропроводки. Объясняется это тем, что хозяин сам решит места распределения розеток и выключателей. Поэтому установка заземления не вызовет больших сложностей, так как к щитку на лестничной клетке оно уже подведено.

Как провести заземление в старом доме? ↑

В старых домах обычно встречается система TN-C, в которой на всём ее протяжении нулевые проводники (рабочий и защитный) совмещены в один нулевой проводник (PEN). Корпус электрооборудования (электроприбор, корпус щитка либо сборки) соединим с проводником PEN. Подобная защита называется занулением. Контур зануления установлен на подстанции, которая питает дом. К подъездным стоякам подходят 3 фазы L, а также совмещенный PEN-проводник. Все этажные щитки в такой системе зануляют, и заземление в них не предусмотрено.

Система заземления TN-C

Электропроводка в случае однофазного электропитания жилплощади выполняется 2-хжильными кабелями (фаза, PEN). Либо 4-хжильными кабелями (А, В,С, PEN) при 3-хфазном питании квартиры. В розетках контакты защитного заземления отсутствуют.

Это самая старая и наиболее распространенная система. Она очень долго существовала в СССР и, к сожалению, до сих пор во многих домах продолжает существовать. При ее применении существует серьезная угроза поражения электрическим током. Автоматические выключатели (защитные коммутационные аппараты), установленные с системой TN-C, защищают эл. цепи (группы, линии) лишь от токов короткого замыкания. А вот защита от поражения электротоком полностью отсутствует.

По новым стандартам, принятым в 2003 году, во всех старых домах система TN-C должна быть переведена в систему либо TN-C-S либо TN-S посредством модернизации схем электроснабжения (монтажа системы уравнения потенциалов). Однако плохое финансирование пока не позволяет осуществить это во всех домах. В большинстве случаевэнергоснабжающие организации поступают следующим образом: на вводе в многоквартирный дом монтируют повторное заземление нулевого провода. Затем разделяют PEN-проводник на 2 отдельных провода:

нулевой (N) рабочий проводник;
защитный (PE) проводник.

Другими словами, нужно либо целиком переоборудовать всю проводку дома к новым стандартам, либо пользоваться электроприборами с корпусом из непроводящего материала. Также рекомендуется установить УЗО на цепи, которые питают бытовую технику

Особенно важно — в ванной. УЗО не способно защитить от удара током, но от смертельного поражения им оно спасет

Подключение УЗО в старых домах и квартирах

Старые дома, квартиры запитаны для получения электричества по двухфазной схеме. Многие жилые объекты не заземлены. Срок эксплуатации внутренней электроразводки большой. Потенциально возможны утечки тока. Поскольку в старых квартирах, домах нет заземления, обнаруживают утечку тока эмпирическим путем — появлением пощипывания кожи при контакте отрытых участков тела с работающей бытовой техникой, имеющей металлические корпусы.

Таблица, показывающая, как электрический ток действует на тело человека.

Устранение утечки тока обеспечит монтаж одноуровневой защиты. Работу выполняет обычный электрик. Для этого устанавливают:

устройство, расчетной мощности;
ток с него поступает на автоматический выключатель, «завязанный» на все бытовые потребители.

Защитную аппаратуру в старой квартире рекомендуется устанавливать и на одного потребителя электричества. Им может быть:

портативная бетономешалка, сварочный аппарат, рассчитанные на напряжение 220 вольт;
стиральную машину, другие мощные потребители электроэнергии.

Грамотное подключение устройства вместе с выключателями к счетчику электричества гарантирует безопасную для человека работу бытовых, других приборов.

Отличия при использовании УЗО в новых жилых постройках и старых объектах можно обнаружить невооруженным глазом:

Старые жилые объекты практически лишены традиционного заземления. Особенно в домах, построенных в хрущевские годы.
В новых высотках заземление оборудовано по инновационным технологичным защитным продуктивным схемам.

Чтобы гарантировано обезопасить людей от поражения током, пожаров, других бед, необходимо в новых многоквартирных домах, жилых объектах старой постройки тотально устанавливать устройства защиты отключения электричества. Уже слышали про Мистер бит казино? Как еще нет? Вы чего? а где же вы тогда играете в азартные игры как не в mrbit клубе?Вам нужно сейчас все переосмыслитьб и понять уже наконец одно простую вещь.Играть в игровые автоматы или делать ставки нужно исключительно в Мистер бит mrbit-casino-online.ru онлайн казино.Это новое но уже мега популярное игровое место.Которое вам точно нужно посетить

В чем опасность отсутствия заземления

С появлением в частном доме или в квартире такой необходимой вещи, как стиральная машинка, прежде всего, необходимо позаботиться о ее безопасной эксплуатации. Потому что при неправильном подключении, можно получить ощутимый удар током, прикоснувшись к корпусу стиральной машины или испортить чувствительную электронику, которую потом очень сложно починить.

Дело в том, что современная бытовая техника рассчитана на трехпроводную сеть, которая включает в себя помимо фазного и нулевого проводника еще и заземляющий. Но, к сожалению, в старом доме или хрущевке зачастую можно увидеть лишь два проводника (фаза и ноль). Как правило, стиральная машина оборудована сетевым фильтром, который призван блокировать нежелательные скачки тока с частотой, отличающейся от заявленных 50 Гц и соединен с корпусом машинки. С двухпроводной проводкой, при наличии такого фильтра, на корпусе образуется остаточное напряжение в 110В. Так как стиральные машины чаще всего ставятся в ванной комнате, то из-за постоянной влажности опасность поражения электрическим током только увеличивается.

Проведение заземления в старом жилом фонде

Старые дома заземлены по системе TN-C, которая предусматривает совмещение нулевых проводников (защитного и рабочего) в один нулевой проводник PEN. При этом проводник PEN соединяется с корпусом электрического оборудования (электроприбора, корпуса щитка или сборки).

Такая защита – это зануление, контур которого устанавливается на подстанции, питающей энергией дом. Три фазы L при этом подключаются к подъездным стоякам, туда же подходит и совмещенный проводник PEN. Зануляются этажные щитки, поэтому не предусматривается проведение заземления.

При однофазовом электрическом питании квартиры электропроводку необходимо выполнить, используя 2-х жильные кабели (фазу и PEN). Также возможно использование 4-х жильных кабелей (А, В,С, PEN), если питание квартиры 3-х фазное. Розетки не имеют контактов защитного заземления.

Такая система заземления является самой старой и широко распространенной. Ее довольно долгое время применяли во времена Советского Союза, да и теперь многие дома ее используют. Это не очень хорошо, поскольку, применение ее чревато тем, что можно получить поражение электрическим током.

Самостоятельный монтаж заземления в квартире.

Наличие автоматических выключателей (защитных коммутационных аппаратов), которые устанавливают совместно с системой TN-C, защищает электрическую цепь лишь от коротких замыканий. При этом не существует защиты от поражений электрическим током.

Эта система не предусматривает защиту от поражений электрическим током. При прикосновении к каждому электроприбору при оборудовании такой системы возникает потенциальная угроза для вашей жизни. К тому же, согласно ПУЭ, запрещается установка УЗО в таких системах заземления, как основы защиты.

Новые стандарты, принятые в 2003 году, предусматривают перевод системы TN-C, которая преимущественно установлена в старых зданиях, на системы TN-C-S или TN-S методом модернизации схемы электрического снабжения. Правда, до сих пор это не производилось в каждом доме по причине плохого финансирования.

Чаще всего организации, отвечающие за энергоснабжение, делают следующее: на вводах в многоквартирные дома повторно заземляют нулевой провод. После чего производят разделение PEN-проводника на два провода, один из которых является нулевым рабочим проводником, а другой – РЕ-проводником.

Итак, существует два пути: полное переоборудование всей проводки дома по новому стандарту, или использование электроприборов, имеющих корпуса, выполненные из не проводящих ток материалов. Специалисты советуют устанавливать УЗО на цепи, питающие бытовые приборы. Особенно это касается оборудования, расположенного в ванной комнате. УЗО не защитит вас от удара током, но предотвратит смертельное поражение.

Делаем заземление в частном доме своими руками

Если решено сделать все самостоятельно, а не обращаться в специализированную фирму, то при проведении работ и выборе материалов придерживаются всех требований и рекомендаций, описанных выше. Только при правильном изготовлении заземляющего контура можно быть уверенным в эффективности сети и ее безопасности.

Инструменты и материалы для работы

Чтоб сделать контур заземления в частном доме своими руками, готовят все необходимое для работы:

мультиметр;
сварочный аппарат;
штыковую лопату;
перфоратор;
гаечные ключи;
болгарку;
кувалду;
металлический уголок (50х50 мм длиной 2 м и полосу 40х4 мм);
три полосы из металла шириной 40 мм, толщиной 4 мм, длиной 1200 мм;
болт М10 или М8;
медный проводник толщиной минимум 6 мм².

Создание схемы и выбор места установки заземления

Прежде чем установить систему заземления, подбирают подходящую схему и место для монтажа. В зависимости от свободного пространства выбирают треугольную или линейную схему. После этого решают, в каком месте будут делать зануление. Подбирают такой участок, где в момент срабатывания защиты никого не должно быть. Иначе есть вероятность летального исхода. Самое подходящее место – вдоль забора за домом. Расстояние от фундамента дома не должно превышать 1 м. Опасную зону ограждают заборчиком.

Земляные работы

Для устройства треугольного заземляющего контура лопатой копают траншею со сторонами 2-3 м. Ее глубина составляет 500-700 мм. От треугольной канавы копают отдельную траншею в сторону дома.

Сборка конструкции заземления

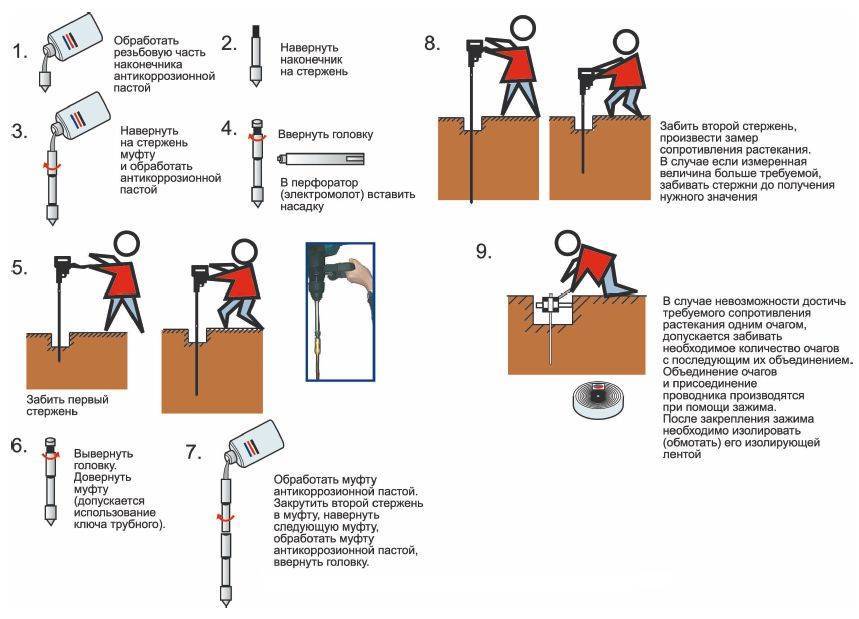

Придерживаются такой последовательности сборки заземляющего контура:

Электроды забивают в грунт на глубину 200 см, придерживаясь схемы. Из грунта должны торчать только верхушки штырей. Для облегчения заглубления в почву болгаркой подтачивают один торец конструкции.
После установки всех электродов к их верхушкам приваривают пластины. В итоге должен получиться металлический каркас в форме треугольника. В траншею, идущую к дому, тоже укладывают пластину. Одним концом ее приваривают к верхней ближайшей вершине ранее изготовленного треугольника.
Теперь к пластине присоединяют кабель. Для этого используют болт.
Еще один шаг нужен, если на участке песчаные почвы. Токопроводимость песчаных грунтов ниже, поэтому под основание электродов заливают соляной раствор. Недостаток этого мероприятия в том, что усилится коррозия металла, а мощность заземления немного понизится.
Завершающим этапом сборки конструкции станет закапывание канав.

Заземление ванны и бытовых электроприборов

Для защиты от поражения электричеством при использовании ванны необходимо прикрепить к ней многожильный провод с сечением 6 мм2, другой конец его подсоединяют к шине заземления домашнего электросчетчика. Для этих целей на ванных последнего поколения имеется контактный разъем в виде отогнутого лепестка.

Чтобы защитить от напряжения чугунную ванну старого типа, на ножке необходимо просверлить отверстие, закрепить болтовым соединением небольшую металлическую пластину (заземляющую перемычку), куда и подсоединить защитный провод.

Акриловая ванна устанавливается в металлический каркас, и в целях электрозащиты заземляющий проводник крепится на этом каркасе. Чтобы обезопасить себя во время водных процедур в ванне с массажным эффектом, ее необходимо подключать к отдельной розетке, расположенной на расстоянии в 0,7 метра от ванны и на высоте 0,5 метра от пола.

Розетка обязательно оборудуется защитным кабелем, который имеет подключение к электрическому щитку через защитную шину. Нелишним будет установить и дополнительное защитное устройство.

Параллельно с ванной в защите от опасной токопроводности нуждаются и бытовые электрические устройства (стиральная машина, водонагреватель, электросушилка, варочная плита, духовой шкаф). Для каждого из этих агрегатов необходимо разместить индивидуальные разъемы с подключением к защитной шине электросчетчика.

При эксплуатации бытовых устройств нужно всегда следить за состоянием их электропровода. Защитой от вероятного удара током служат и устройства ЗО, размещенные в корпусе электросчетчика жилища.

Как сделать заземление в квартире правильно и избежать трагедии, расскажем далее.

Как сделать заземление в квартире

Возведенные в разное время постройки могут иметь (или вообще нет) разные системы заземления. Если неизвестно, какая система заземления выполнена в доме, нужно это выяснить перед проведением ремонтных работ, т.к. зачастую в квартирах ее нет, и реконструкция требует прокладки защитного проводника от вводного устройства здания к щитку вводно-учетного устройства квартиры.

В первую очередь нужно разобрать розетку (перед этим обесточить квартиру – выключить автоматы и предохранители). Если провод двухжильный, то система в квартире TN-C. Алюминиевая проводка подлежит замене, т.к. подключать в такую сеть новые мощные электроприборы (стиральные машины, кондиционеры, конвекторы, электрокотлы и др.) запрещено. Это может привести к перегреву проводки и пожару.

Далее необходимо выяснить, сколько проводов приходит на распределительный щит или вводно-учетный, если счетчик находится в квартире. Наличие трех жил кабеля говорит о TN-C-S-системе.

Также следует проверить вводной щит (общедомовой), наличие и тип заземления, место разделения заземляющего проводника TN-C-S или TN-S-системы.

После этого становится понятно, как проектировать заземление в квартире – от общедомового распределительного щита либо от вводно-учетного (распределительного) щитка потребителя. Последний вариант TN-C-S встречается в новых постсоветских постройках.

Системы заземления

В соответствии с пунктом 1.7.3 ПУЭ 7 при применении электрооборудования, рассчитанного на напряжение до 1 кВ, применяются способы заземления:

TN — ноль источника питания (от подстанции или генератора) глухо соединён с землей;
TN-С — TN, где защитный (PE) и рабочий (N) нулевые провода совмещены в одном PEN-проводнике;
TN-S — TN, где PE и N нулевые провода разделены на протяжении всей линии от подстанции;
TN-C-S — TN, где PE и N разделены на определенном участке цепи, а от подстанции до этого участка они объединены;
ТТ – ноль от подстанции глухо заземлён, а незащищенные электропроводящие конструкции электрооборудования соединены с заземляющим устройством, не связанным с глухозаземленным нулем от подстанции;
IT — ноль изолирован от земли или соединен с землей через большое сопротивление, а незащищенные металлические конструкции электрооборудования соединены с землей.

Расшифровка символов, первый из которых обозначает положение нуля блока электроснабжения по отношению к земле:

Т – заземлённый ноль (нейтраль);
I – изолированная нейтраль.

Второй символ – положение незащищенных металлических конструкций по расположению к земле:

Т – соединение с землей открытых токопроводящих частей и металлических конструкций, независимо от того, заземлена ли нейтраль от подстанции;
N – соединение токопроводящих частей с глухозаземленным нулем блока электроснабжения.

Символы, следующие за N, определяют место соединения рабочего и защитного нулевых проводов с заземлителем у потребителя или разделение нуля еще на подстанции:

S – рабочий (N) и защитный (РЕ) нули — это разные, разделенные проводники;
С – соединение в едином проводе (PEN) роли нулевых рабочего и защитного проводников.

При занулении нулевые защитные и фазные провода выбираются так, чтобы при пробое изоляции на корпус или нулевой проводник, возникающий ток короткого замыкания обеспечивал отключение автомата защиты или перегорание предохранителя.

Требуемое количество установленных устройств

Зависит от объема жилого объекта. Однокомнатная квартира обойдется одним УЗО, разрывая цепь при токе утечки в 30 миллиампер. В загородном доме, оборудованном 10 группами розеток, одним устройством не обойтись. Минимум 3 прибора. Для домашней группы светильников целесообразно установить обособленный аппарат отключения. Рациональным решением явится установка отдельных устройств защиты на такие источники потребления:

как электрические варочные панели;
на группу компьютеров с периферией;
на стиральные, моечные машины;
на отдельный морозильный шкаф с 2 электромоторами и так далее.

Сегодня строят коттеджи больших объемов, запредельных площадей. Владельцам резон ввод электричества в объект совместить с установкой мощной УЗО в 300 миллиампер, являясь по умолчанию главным контролером электрической ситуации в коттедже.

Система TN-C

Это наиболее старая система, при которой заземления как такового не было. Розетки, используемые в этой системе, никогда не имели третьего контакта. А разрабатывалась она в те годы, когда в квартирах ни у кого не было ни оргтехники, ни мощных стиральных машин. Но даже барабанные стиральные машины периодически пробивали на свой металлический корпус. Защититься от этого можно было простым методом: перевернуть вилку в розетке ровно на 180°. Тогда на корпусе устройства оказывался нуль.

Сегодня существует техника, у которой написано в инструкции, что она даже не будет корректно работать, если у неё «в воздухе» висит заземление. Все эти приборы имеют вилку с контактами под заземление, поэтому желательно их включать в такие же розетки, даже если дом старый и там их изначально не предусмотрено.

Обычно проводку в таких домах приводят в соответствие с новыми стандартами, и остаётся только от поэтажного щита завести в квартиру проводку с тремя проводниками. Если вам однажды устанавливали стиральную машину, то проводник должны были провести к её розетке. Именно оттуда можно продолжать разводить «землю» по всей оставшейся квартире, чтобы не возиться с протягиванием отдельного провода по каналам в потолке, ведущим на лестничную клетку.

Типы заземлений

В старых домах прокладывали TN-С-заземление – тип глухозаземленной нейтрали, с совмещением PEN-проводника на всей длине линии (защитное зануление). Система применялась при строительстве жилых многоэтажных домов до 1998 г. Если в квартире в электропроводке два провода, то заземление типа TN-С. Защитного ноля в таких схемах нет.

Контур заземления находится на подстанции (ТП). Из ТП на вводно-учетное устройство приходит сеть с совмещенным PEN-проводником. При подключении новых электроприборов, требующих заземления (бойлеры, кондиционеры, ноутбуки, персональные компьютеры и др.), существует высокая вероятность поражения электрическим током, т.к. защиты нет.

Для защиты от поражения электрическим током используются УЗО. Но в качестве единственного защитного мероприятия не могут применяться. По новым стандартам ПУЭ такие системы должны быть переоборудованы в TN-С-S или TN-S с применением системы уравнивания потенциалов.

Запрещается самостоятельно делать отдельный заземляющий контур для квартиры. В таких случаях высока вероятность появления блуждающих токов. Присоединять контур квартиры можно только к общедомовому ЗУ, т.е. при реконструкции в старом доме нужно полностью переделать схему заземления.

Присоединять заземляющие выпуски к инженерным сетям – трубам горячего и холодного водоснабжения, канализации запрещено, т.к. в этом случае возможно появление опасного потенциала. При коротком замыкании из-за появления токов возрастает большая вероятность возникновения пожара.

TN-S является самой качественной системой заземления. Согласно требованиям ПУЭ, новые застройки с 1997 г. должны были иметь TN-S-заземление. PE,- и N-проводники разделены по всей длине линии от источника электропитания (отходящего автомата в РУ-0,4кВ на подстанции) до потребителя.

TN-С-S системы возводятся в новых постройках. К вводным щитам зданий подходят линии с совмещенными PE,- и N-проводниками. Здесь происходит разделение PE и N. К подъездным щиткам приходит уже разделенная линия. Такое разделение является достаточно надежным. При этом стоимость строительно-монтажных работ намного ниже, чем при сооружении TN-S-системы.

Розеточные цепи и сеть освещения должны быть разделены. В противном случае при выходе из строя и необходимости выполнить ремонт одной точки электропроводки (бытового выключателя, розетки и др.), остальной частью бытовой электросети пользоваться будет запрещено, подключать электроинструменты нужно к электрическому щитку.

Запрещено подключать фазные провода к приборам учета и автоматам на один зажим. Наиболее целесообразным является подключение между собой элементов электросети шиной. Это гарантирует равномерность нагрузки.

Нельзя соединять между собой проводники ввода разного сечения. Сначала необходимо провести необходимые расчеты сечений проводников. Если к вводно-учетному устройству подходит проводник сечением 16, то увеличение (уменьшение) недопустимо, т.к. выбранное сечение обеспечивает нормальный режим работы сети электроснабжения.

Полезно знать:

качественная система заземления включает в себя присоединение всех электроприборов в квартире;
для лучшего контакта следует использовать клеммы, скрутки недопустимы;
на время производства работ всегда необходимо отключать электропитание в квартире;
розетки должны иметь заземление. Подключение электроприборов, требующих 3 жилу (заземление), запрещено в двухпроводную сеть, т.к. в таких схемах их защиты нет.

Что делать запрещено?

Так как приватизация квартир часто становится стимулом для их всевозможного «усовершенствования», многие хозяева хрущевок, брежневок и сталинок решают бытовые проблемы нетрадиционными (и крайне опасными) способами. В первую очередь это касается использования в качестве заземления металлических труб коммуникаций — водоснабжения, отопления, подачи газа.

Самая большая опасность такого способа обеспечить защиту — противоположный результат — поражение током, нередко смертельное. Трагедия не обязательно произойдет с виновником-рационализатором либо его семьей. Чаще страдают соседи, не подозревающие о потенциальной угрозе, ведь утечка электричества находит кратчайший путь — в ванную комнату, кухню тех, кто ближе по стояку.

Воздействие электричества на металл приводит к быстрому корродированию материала, а следствием становятся трещины, протечки. Повреждение газовой трубы может спровоцировать взрыв.

Другая ошибка — самостоятельное подключение к электрощитку с совмещенными проводниками PEN. Опасность — возможное отгорание нулевого провода (нейтрали). В этом случае высокое напряжение сразу поступит на корпусы всех бытовых приборов, подключенных к сети в данный момент.

Следующая потенциальная угроза может возникнуть при использовании одного разъема головной защитной шины для подключения сразу нескольких проводников. Если один из них потребуется отключить, то не будет контакта и на других. Результатом некорректных действий станет трагедия.

Порядок подключения заземления

Выполняется подсоединение фазного провода, ведущего от квартиры, к шине, к которой был присоединен старый провод.
Подсоединение рабочего нулевого провода N к шине, имеющий нейтральные провода.
Присоединение заземляющего РЕ провода (нулевого защитного) к корпусу щитка.

Особенности подключения заземления.

Обязательно учтите следующее:

Если ввод трехфазный, все проводники должны быть с одинаковыми сечениями (если они медные, сечение должно быть не более 16 кв. мм).
Под одну клемму автомата зажимается не более 2-х проводников, имеющих одинаковое сечение.
Для получения равномерной нагрузки лучше всего использование 3-х фазного подсоединения к варочной поверхности.

Каждая металлическая часть в ванной комнате, начиная с труб, ванны, экрана теплых полов и другие, а также заземляющий проводник розетки, если он есть в комнате, присоединяется к шине ДСУП (КУП), находящейся здесь же. Питание розетки производится с использованием трехпроводной схемы.

Как подключить заземление своими руками.

Сечение всех проводников РЕ при наличие механической защиты должно быть 2,5 кв. мм, а без механической защиты – 4 кв. мм. Сечение проводника, идущего от ДСУП шины к шине этажного щитка РЕ, должно быть 6 кв. мм.

Желательно выполнить подключение так, чтобы цепь освещения и силовые (розеточные) цепи были разъединены. Но, возможно подключение смешанного питания. Линии же, идущие на силовые установки (плиту, духовой шкаф, автоматическую стиральную машинку) подключаются раздельно.

Некоторые многоквартирные дома нового типа, строительство которых производилось с 1997 года, оборудованы системой TN-S, которая предусматривает разъединение нулевых проводников – рабочего и защитного. Этот вид заземления считается более надежным. Когда дом подключается, то отдельно выполняется прокладка заземляющего провода, вместе с которым прокладывается фазный и нулевой провода от подстанции к электрическим щитам здания. Это создает все необходимые условия для подключения заземления в квартирах, которое проводят аналогично вышеописанному.

Условия подключения в квартире

Современный дом представляет объект, напичканный различной бытовой техникой. Суммарная мощность может быть такой, что потребует установления мощного защитного устройства. Есть семьи, у которых нет средств покупать дорогие УЗО. Им рационально приобрести недорогое устройство на отдельный потребитель электричества, например, стиральную машину. Одновременное использование устройства и автомата-выключателя осуществит отключение источник потребления электричества в течение 0,01 секунды. Выгода очевидная. Остается обесточенной только стиральная машина. Электропитание дома остается прежним.

Важно. Советы практиков. Приступая к монтажу изделия в новой квартире, важно использовать электриков профессионалов

Профи советуют;

Приступая к монтажу изделия в новой квартире, важно использовать электриков профессионалов. Профи советуют;

Работать УЗО будет лучше, если коммутационные материалы заводить под клеммы снизу.
Монтаж проводом сверху отрицательно скажется на коэффициенте полезного действия автоматических выключателей.
Развод электричества по проводам следует начинать от вводного в квартиру электрического автоматического выключателя.

Специалисты считают, даже опытному электрику подключение УЗО в новой квартире лучше производить по утвержденной схеме монтажа. Им запрещается:

осуществлять монтаж устройства рядом со счетчиком электроэнергии или на прямой с ним линии;
не рекомендуется производить интегрирование устройства в электросеть, с не совпадающими параметрами.

Подключение устройства в новой квартире

Обособленная реечная конструкция для установки RCD

Как говорилось раньше, новые жилища с новоселами напоминают по насыщению бытовой аппаратурой, вычислительные центры

Принимая особенность во внимание, проектанты решили разработать надежную защиту от перенапряжений. Сегодня применяют специальную обособленную реечную конструкцию с отверстиями, располагая ее вне распределительного щитка

Подключение к внешней электросети осуществляется кабелем, рассчитанным на прохождение высокого тока. Подбирается оборудование, способное функционировать при предельных мощностях. А дальше счетчик электрической энергии считывает её, подает на внутреннюю разводку. То есть направит на устройство защиты для отключения напряжения в кризисных ситуациях потребителя. Соединяют УЗО со счетчиком. Фазный провод к выходу, имеющий латинскую букву L, нулевой провод соединяют выходом N.

Следующий этап работ — закрепление нижних проводов, ведущих к источникам использования электричества. Ими могут быть электроприборы, рассчитанные на работу с напряжением в 220 вольт. Если дело сделано добросовестно, то жильцам нечего беспокоится за пожарную, иную опасность.

В чем опасность отсутствия «земли»

Бойлеру не избежать контакта с влагой, а она является хорошим проводником. При недостаточно хорошей изоляции при наличии пробоя на корпус водонагревателя, человек, коснувшийся его без средств индивидуальной защиты, может пропустить через свое тело электрический ток. Удар способен вызвать сильную боль, нервный паралич, потерю памяти, а то и вовсе привести к летальному исходу. Кроме того есть риск возникновения возгорания.

Также нельзя забывать о так называемых блуждающих токах. Они имеют свойство скапливаться на металлических элементах мощных электроприборов. Такие токи необходимо убирать, то есть заземлить прибор, избегая тем самым разрушения самих деталей и внешнего корпуса. Это явление также ощущается человеком и знакомо, как правило, по кратковременному воздействию тока на кожу.

Заземление, точнее его «тренога», с которой начинается разводка по жилому помещению, способно сделать приборы защищенными от удара молнией в грозу. Таким образом весь заряд уйдет в землю, оставив в сохранности электроприборы, в том числе водонагреватель.
