Внутренняя защита дома

Это было все, что касается внешнего типа защиты. Напоследок же немного о внутренней, ведь полностью защитить здание от воздействия молнии внешний тип не может, поэтому желательно использовать оба этих типа.

Итак, внутренняя защита оберегает бытовую технику от скачков напряжения, которые может создать заряд молнии.

Для внутренней защиты используются специальные устройства защиты импульсного перенапряжения (УЗИП).

Выпускается большое количество таких устройств с разной степенью защиты.

Эти устройства подключаются к электрической сети дома и устанавливаются в распределительном щитке на входе.

Только после установки этого устройства можно будет с уверенностью сказать, что дом полностью оборудован молниезащитой.

Конструкционные особенности

Молниеотвод представляет собой устройство, состоящее из следующих элементов:

Молниеприемник

Предназначен для перехватывания заряда молнии. В качестве приемника молнии используют стержень из стали (площадь сечения — 50 мм²), из меди (площадь сечения — 35 мм²) или из алюминия (площадь сечения — 70 мм²). Молниеприемник располагают над домом на высоте не менее 2 м. Он также может быть закреплен на дереве, которое должно быть на 10-20 см выше дома, а сам молниеприемник крепят на 0,5 м выше кроны.

Токоотвод

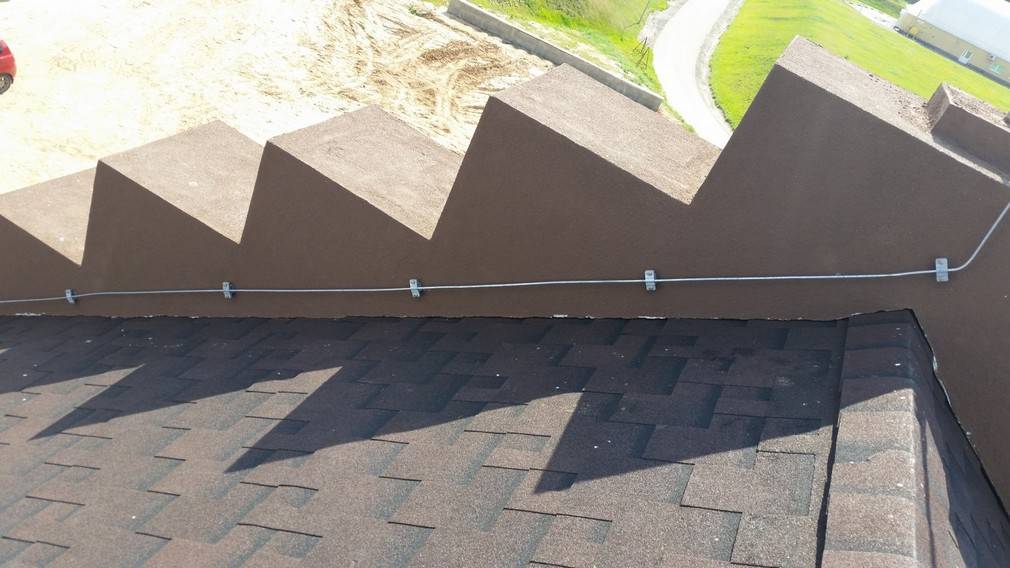

Предназначен для отведения тока в заземлитель. Может быть выполнен из разных металлов: медь (сечение 16 мм²), алюминий (25 мм²), сталь (50 мм²)

Обратите внимание, от молниеприемника токоотвод должен идти к земле по самому короткому пути, избегая поворотов под острым углом — это может привести к возникновению искрового заряда и возгоранию. Токоотвод может быть расположен внутри или снаружи стены дома

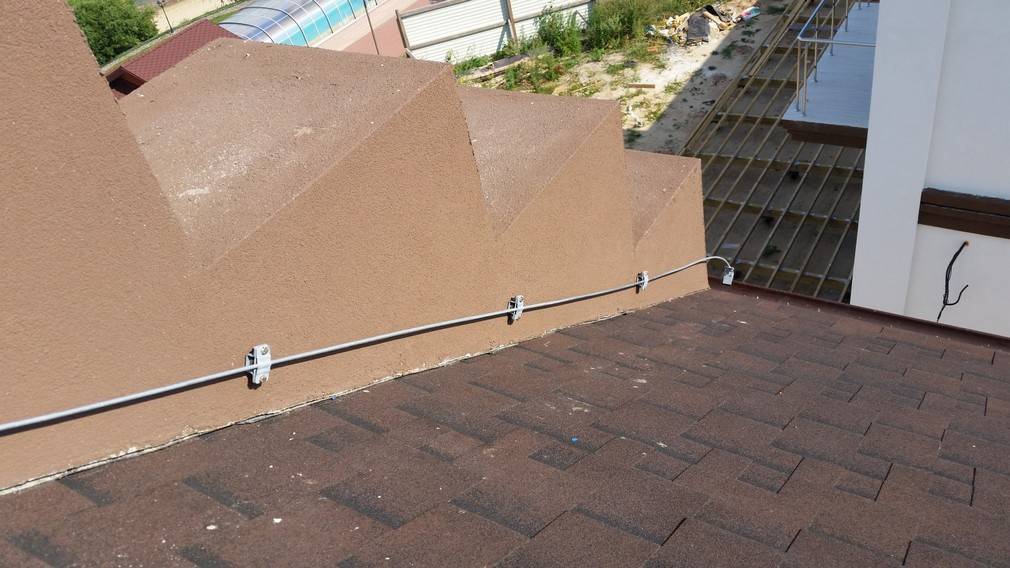

Чаще всего он представляет собой неизолированную металлическую полосу и проволоку-катанку.

Если стены вашего дома сделаны из горючего материала, громоотвод нужно устанавливать на расстоянии минимум 10 см от стен.

Заземлитель

Этот элемент обеспечивает контакт громоотвода с землей. Заземлитель можно делать из стали (площадь сечения 80 мм²) или меди (50 мм²). Устройство заземлителя требует выкапывания траншеи (глубина 0,5-3 м) с последующим вбиванием по концам стальных прутьев, которые соединяют сваркой. К данной конструкции необходимо приварить отвод к дому для присоединения токоотвода, а заземлитель доводят до дна траншеи. Места сварки необходимо прокрасить. Помните, что заземлитель можно располагать на расстоянии 1 м от стены и 5 м от дорожек и крыльца дома.

Все элементы молниеотвода должны быть выполнены из одного металла. Для соединения всех деталей молниеотвода лучше всего применять электросварку

Также допустимо использование хомутов на болтах с гайками – в таком случае крайне важно их тщательно затягивать

Особенности молниеотвода

• Чем выше над домом расположен молниемприемник, тем с большей площади ему под силу отводить молнии.
• Громоотвод нельзя окрашивать и изолировать.
• Наличие на участке грунтовых вод – гарантия надежного заземления.
• Раз в год требуется проверять качество металлических соединений.
• Дома, расположенные на возвышенности и вытянутые вверх, нуждаются в усиленной защите от молнии.
• Количество токоотводов выбирают в зависимости от площади дома: для коттеджа площадью 150-200 м² их должно быть 2-3 (располагают на расстоянии от 10-20 м друг от друга).
• Если крыша имеет металлическое покрытие (профнастил и металлочерепица), установка громоотвода все равно обязательна.

Принцип громоотвода

Правильнее было бы называть это сооружение молниеотводом, но с точки зрения благозвучности громоотвод приемлемее. В каком-то смысле это название связано с давним страхом человека перед силами природы, древние считали гром – признаком гнева богов.

На самом деле во время грозы в атмосфере накапливается большое количество электрической энергии, что создает сильное электрическое поле возле поверхности земли, наиболее мощные напряжение возникает возле всевозможных острых проводников.

Мы в таких случаях можем увидеть на остриях светящиеся разряды, которые совсем не вредны для здания. Удар попадает на приемник, проходит по проводнику и уходит в землю через заземление. Нужен или ненужен громоотвод на даче и как его сделать своими руками, об этом будет статья.

Чем же опасно попадание молнии в дом?

Молния имеет определенную, достаточно сильную разрушительную силу и просто может повредить здание. Кроме того молния, попадая в крышу, заденет электропроводку, произойдет замыкание. Если стоит специальная защита на электропроводке, то электричество отключится, если её нет – сгорит ряд включенных приборов, например холодильник. Но самое плохое из того что может быть – это пожар, возникший от замыкания.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.

Размер защищаемой зоны определяется высотой размещения молниеприемника

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Изготовляем громоотвод своими руками

Чаще всего для частных домов используют стержневый громоотвод. Именно его создание мы и рассмотрим. Ниже приводится пошаговая инструкция, как сделать его своими руками:

Создание чертежа или схемы. С ней будет легче ориентироваться и подсчитать расход материала.
Рассчитать нужное количество материала
Особое внимание обращается на длину молниеприемника. Здесь есть формула: высота мачты будет защищать 1,5 радиуса территории
Если дом большой, то можно установить несколько мачт для громоотвода.

С учетом советов, в подходящем месте на крыше устанавливается молниеприемник.

От созданных мачт нужно провести токоотводящие жилы или прутья к стержням заземления. Они проходят от крыши по стене. Фиксация проволоки выполняется посредством пластиковых крепежей. Если найти длинную проволоку или прут не удалось, ее можно сделать из нескольких частей. Используются универсальные соединители или сварка. Чтобы сделать процесс еще проще, токоотвод проводится по желобу водостока, а провод фиксируется хомутами.

Заранее нужно сделать заземление. Для этого возле дома выкапывается яма для конструкции на рекомендуемой глубине. В нее устанавливается контур заземления, как это показано на схеме.

Осталось подсоединить токоотвод к контуру заземления. Делается это методом сварки или болтовым соединением

Важно, чтобы контакт был хорошим, тогда эффективность громоотвода увеличивается. Если на металлических изделиях есть ржавчина, ее следует зачистить, дабы она не распространялась и не портила устройство.

Громоотвод готов, осталось проверить его мультиметром

Так измеряется сопротивление устройства. Если все правильно, то мультиметр покажет значение сопротивления не больше 10 Ом.

Вот и все. Как видите, технология создания и монтажа несложная. Сделать его своими руками не составит труда. И если вы не имеете навыков и умения работ со сваркой, то используйте болтовое соединение. Монтаж вы увидите на этом видео.

https://youtube.com/watch?v=RpdS5w87Rdo

Громоотвод своими руками

Сделать громоотвод-молниеотвод своими руками не составит особого труда. Для этого не нужно каких-либо особенных навыков. Достаточно просто уметь пользоваться бытовой сваркой, или уметь прочно прикручивать болты и не бояться высоты. Необходимо:

• сделать схему громоотвода;
• запастись материалами: проволокой, стержнями, инструментами и сварочным аппаратом, а также краской для прокрашивания соединений. Более надежно делать громоотвод с помощью сварки, но можно использовать болты и гайки;
• выбрать погожий день, работать на крыше даже дачного дома необходимо в сухую и погожую, безветренную погоду;
• продумать модель громоотвода, а лучше его нарисовать;
• решить какую часть работы можно сделать на земле, а что нужно будет делать на крыше;
• и приступить к работе.

Примечание: детали можно не спаивать, а просто скрутить очень плотно с помощью болтов и гаек. Тут главное, чтобы при прохождении электрического разряда не получилось замыкание, которое способно вызвать пожар.

Наша цель уберечь дом от пожара, а не вызвать его. Все спаянные или скрученные места желательно покрасить, чтобы уберечь от коррозии

И самое важное, если Вы в своих силах не уверены – лучше пусть эту работу сделают профессионалы

Установка громоотвода

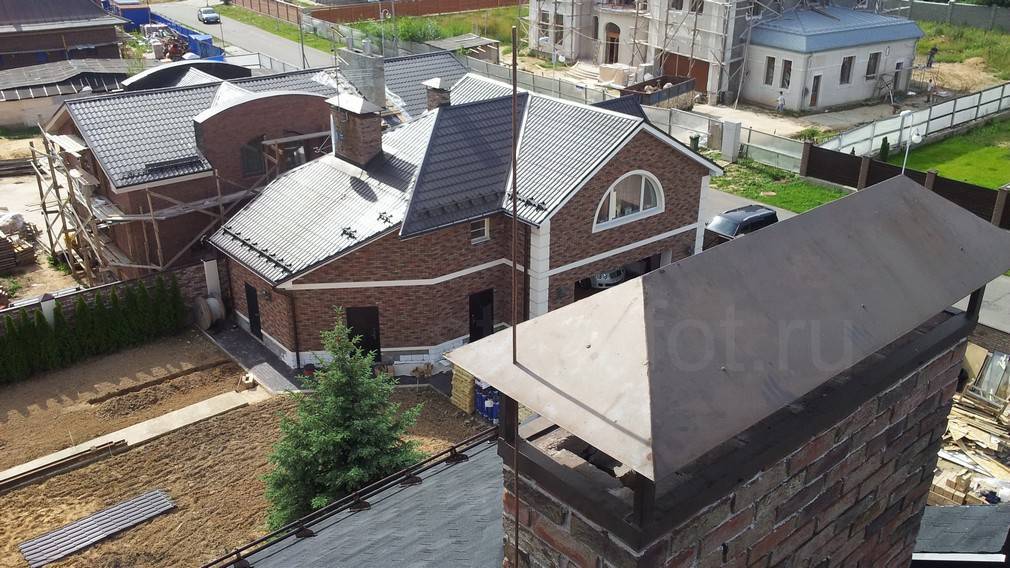

Установка молниеприемника самая сложная часть задания. Выбрав наивысшую точку здания на ней необходимо установить металлический штырь, который в свою очередь прикреплен к деревянному основанию.

В качестве самой высокой точки могут подойти:

• дымоход, они, как правило, располагаются достаточно высоко;
• конек дома, часто это выглядит как флюгер – будет полезно и красиво;
• выступ на крыше – это практически всегда декоративные элементы;
• антенна, которая сама по себе может служить молниеприемником, если изготовлена из алюминия или другого металла и не крашена.

В качестве громоотвода иногда используют металлическую крышу, устроенную как единое целое с достаточной толщиной железа и снабженную соответствующей защитой или часть крыши с такими же характеристиками, а также водостоки при условии изготовления их из металла нужного диаметра, или же металлические ограждения на крыше.

Заземление

Заземление – это устройство, которое отводит заряд, нередко очень высоких значений в землю, фактически устраняет его разрушительную силу.

Учитывая специфику устраиваемого компонента, необходимо, чтобы оно располагалось на расстоянии не ближе 1 метра от стены здания и как минимум на 5 м от крыльца и дорожек, это если в ваши планы устраивать несчастные случаи никак не входит.

Дерево в качестве громоотвода

Одним из вариантов устройства громоотвода с минимальными затратами можно считать молниеотвод устроенный на дереве возле дома.

Для этого нужно всего несколько вещей:

• это возможно только тогда, если рядом с домом растет большое, а точнее высокое дерево, которое может служить молниеотводом;
• громоотвод, после устройства должен быть выше самой высокой точки дома, чтобы он смог выполнят свое предназначение;
• расположение дерева таково, что дом попадает в «зону конуса» (о нем писалось раньше), это значит, дерево растет достаточно близко от стен дома;
• штырь и проволоку необходимо крепить к стволу с помощью пластиковых хомутов, чтобы не повредить кору и древесину растения. Мы же не хотим, чтобы дерево засохло;
• помним, что заземление располагается вдали от дорожек и стен дома. Это правило должно быть соблюдено неукоснительно.

Как устроена защитная система громоотвода?

Громоотвод (молниеотвод) конструктивно состоит из трех частей:

• молниеприемник – высотная металлическая конструкция над домом (стержневой, тросовый или сетчатый вариант);
• опора для молниеприемника, бывает необходима в случаях, если молниеприемник устанавливается не на крыше здания, а отдельно на участке;
• токоотвод (занижение) – проводник от молниеприемника к заземлению;
• заземление – устройство для стока грозового разряда в землю.

Понять, как работает громоотвод, способен любой: молниеприемник из металла, который установлен на участке выше остальных строений и элементов, во время непогоды «вызывает» на себя грозовые разряды электричества и, по токоотводу, посредством контура заземлителя перенаправляет их в толщу грунта. Действие любого громоотвода имеет, ограниченный площадью и высотой, конусообразный характер. На практике его зовут конусом безопасности. Геометрические параметры этой объемной фигуры индивидуальны для каждого рассматриваемого участка и громоотвода.

Известны и допускаются к установке три разновидности конструкций молниеприемников:

• стержневая (штыревая);
• линейная (тросовая);
• сеточная.

Конструкций молниеприемников

Стержневая защита

Стержневая защита — это молниеприемник, выполненный из металлического стержня (трубки, уголка или прямоугольного профиля) и установленный на крыше жилья или на отдельно-стоящей мачте. Подходит для любой крыши с металлическим покрытием. Рис 3.

Линейный (тросовый) молниеотвод

Для невысоких строений с крышей из шифера или дерева рекомендован линейный молниеотвод — натянутый вдоль конька крыши трос сечением не менее 0,5 см, соединенный с заземлением с каждого конца. Крепится он на деревянных опорах на высоте не менее 0,5 м над коньком крыши. Токоотводы проходят в этом случае вдоль стен дома, в защитных трубах. Если опорные мачты расположены верно, то грозовое электричество будет уходить в почву за границы защищаемого участка. Рис 1.

Сеточный молниеприемник

Такая защитная конструкция изготавливается в виде сетки из металлических прутьев и укладывается поверх кровли защищаемого дома. Ее узлы фиксируют с помощью сварки. Закрепляется она на специальных держателях либо укладывается непосредственно на кровлю, если повышение температуры не несет опасности материалу кровли.

Выполняя громоотвод из сетки, токоотводы делают по всему ее периметру. Заземлителем в этом случае является замкнутый горизонтальный контур с усилением в местах присоединения токоотводов. Рис 2.

Устройство

вам потребуется создать следующие элементы

• молниеприемник;
• токоотвод;
• заземлитель.

Молниеприемник

Лучший выбор — полосовая или круглая сталь, у которой площадь сечения составляет не менее 60 кв. м. К этому элементу предъявляются определенные требования в плане длины. Этот параметр у него должен составлять не менее 20 см. Размещаться приспособление должно строго в вертикальном положении. Самое высокое здание на участке — идеальное место для его закрепления.

Токоотвод

Если на доме устроена кровля из материалов, которые легко воспламеняются, то в этом случае тем более необходим зазор. Для закрепления токоотвода необходимо использовать специальный крепеж: гвозди и скобы. Для большей надежности крепления этого элемента можно использовать хомуты.

Заземлитель

При устройстве забора от заземлителя необходимо сделать отступ 4 метра, а сам забор устраивать по радиусу. Если на улице стоит хорошая погода, то он не принесет никакого вреда. Но если пасмурно, а тем более началась гроза, то стоять в непосредственной близости от него может быть опасно для здоровья. Установка заземлителя производится в грунт. Решение относительно величины заглубления этого элемента принимает сам владелец дома

При этом во внимание должны приниматься следующие моменты:

• тип почвы;
• наличие грунтовых вод.

Например, если на участке преобладает сухая почва, а уровень грунтовых вод низкий, устраивают заземлитель, состоящий из двух стержней. Длина каждого из них не должна превышать 3 метров. Составляющие этого элемента необходимо закрепить на перемычке, у которой площадь сечения должна быть 100 кв. м.

Когда это сделано, выполняется закрепление заземлителя на токоотводе при помощи сварки. После этого он погружается в грунт на глубину 0,5 метра. В том случае, если на участке грунт торфяной и обладает высокой влажностью, а близко к поверхности расположены грунтовые воды, то возможность заземления на полметра отсутствует. Поэтому в таком случае необходимо использовать металлические уголки, которые будут выступать в качестве заземлителя. Их погружают на глубину 80 см.

Как сделать и установить громоотвод самостоятельно

Установить уже готовое устройство не сложно. Гораздо больше внимания требуют математические расчеты, определение самого оптимального места установки и выбор материалов конструкции.

Формула расчета громоотвода

1. Цель расчетов – определить оптимальный размер молниеотвода для конкретной площади здания. Если подойти к задаче со всей ответственностью, то можно на 98% гарантировать, что грозовой разряд минует ваш дом.
2. Действие стержневого устройства распространяется в конусообразной форме. При помощи экспериментальных расчетов была выведена оптимальная высота устройства: h = (rх+ 1,63hx)/1,5, где h – высота устройства защиты от молнии, hx – высота дома, rx – расстояние, на которое должно распространяться действие устройства.
3. Эта формула дает правильный результат для молниеотводов высотой до 1, 5 м. Этого достаточно, чтобы устройство эффективно защищало небольшой частный дом от рисков во время грозы.

Материал для устройства защиты громоотвода

1. Лучше всего подходят для создания системы защиты дома от молнии стальные, медные или алюминиевые конструкции.
2. При этом медь имеет самые лучшие показатели защиты от электрического разряда, а стальную конструкцию устройства дешевле всего создать самостоятельно.
3. Оптимальным вариантом будет использовать один и тот же металл для всех элементов конструкции.

Где лучше всего установить защиту громоотвод

При установке ориентируйтесь на то, что защитное устройство должно быть выше всех остальных элементов участка

Важно, чтобы все здание попало в его конусообразную зону действия.
Другими словами, чем больше расстояние от устройства до дома, тем выше нужно расположить молниеотвод. Выгоднее всего прикрепить его прямо на крыше здания, чтобы не тратить силы и время на монтаж опоры.
Однако, центр крыши является не лучшим местом для установки молниеприемника

Край одной из стен лучше подходит для этих целей.
Заземлитель должен находится в таком месте, чтобы в момент вероятного удара молнии рядом с устройством гарантированно никого не было. Важно, чтобы от заземлителя до здания было не меньше 1 м, а расстояние от дорожек и тротуаров было минимум 5 м.
Если не найдете места, где точно никто не ходит, тогда дополнительно оградите его или разместите рядом соответствующий значок.
Молниеприемник можно расположить на дереве, стоящим рядом с домом. При этом варианте установки громоотводов дерево должно быть выше здания, а само устройство нужно установить над кроной.

Инструкция по изготовлению

Прежде чем устанавливать систему защиты от молний, нужно подготовить проект, произвести расчеты и подобрать необходимые материалы.

На этапе проектирования рассчитывают оптимальный размер молниеотвода, чтобы установка полностью защищала зону застройки вашего участка. Если речь идет о стержневых молниеотводах, способных защитить частный дом или дачу, они обеспечивают защитную зону в форме конуса с углом наклона в 45-50 градусов.

Расчет высоты расположения молниеприемника ведется по формуле h = (rх+1,63hx)/1,5, при этом:

• h – искомая высота громоотвода стержневого типа;
• rx – радиус защитной зоны на высоте расположения верхней точки дома, который требуется защитить;
• hx – высота защищаемого дома.

Данная схема подходит для вычисления громоотводов, высота которых не превышает 150 м, а этого значения с лихвой хватит на частный дом.

При подборе материала изготовления следует обратить внимание на рекомендуемые величины площади поперечного сечения элементов системы. Значения зависят от уровня электрического сопротивления стали, меди и алюминия

Если ориентироваться на технические характеристики металлов, то лучше выбрать медь. Но стальной профиль значительно дешевле.

Сечение токоотвода заметно меньше, чем у остальных элементов, рекомендуется плавно нарастить его толщину по направлению от молниеприемника к заземлению. Наиболее эффективны в работе системы, все элементы которой выполнены из одного металла.

Необходимо правильно подобрать место для установки громоотвода. Конец молниеприемника должен располагаться выше самой высокой точки на участке, а конус зоны защиты должен закрывать дом и, по возможности, другие постройки во дворе. Дом должен полностью попадать в защитный конус, следовательно, чем дальше от дома смонтирован громоотвод, тем выше он должен располагаться.

Конус зоны защиты от молнии и грозы

Дешевле и проще всего смонтировать молниеприемник на крыше, в этом случае не требуется установка специальной опоры требуемой высоты. Не стоит крепить вертикальный штырь молниеотвода по центру крыши. Если расположить его вдоль одной из стен, снижается вероятность того, что молния попадет в кровлю.

Продумайте расположение заземлителя. Во время грозы рядом с этим устройством не должны находиться люди, поскольку в землю будут уходить мощные электрические разряды. Создавая проект, соблюдайте регламентированные расстояния от стен дома, его крыльца и дорожек. Свободный доступ к участку с заземлителем перекрывают ограждением, декоративными посадками, садовыми скульптурами. Рекомендуется установить предупреждающий знак.

Варианты исполнения

Молниеприемник принимает удар на себя, поэтому должен отвечать повышенным требованиям надежности при эксплуатации.

• Если он представляет собой стержень, то наилучшим материалом служит разнопрофильная прокатная сталь: водопроводные, газопроводные трубы, металлический прут. При их диаметре не менее 100 кв. мм длина должна составлять порядка 200 см от места фиксации на доме. Полые трубы с верхнего конца завариваются либо герметично укупоривают пробкой. Наиболее полная зона охвата защиты коттеджей, дачных и частных домов наблюдается при высоте стержневой конструкции не превышающей 30 м.
• Можно использовать трос (оцинкованный стальной канат). Несколько его нитей подвешивают горизонтально над домом на автономно стоящих опорах. Концы канатов обязательно заземляются. Нужно только правильно выбрать место подвешивания натянутой конструкции.
• Применение сетчатой защиты из катанки сечением 8 мм, уложенной на кровлю, или плоских стальных полос (сечением до 20 мм) тоже актуально. Более того, молниеприемник в виде сетки, соединенный с контуром заземления отдельно расположенными несколькими проводниками, считается самым эффективным, позволяющим обеспечить максимальный коэффициент защиты.
• Провод для громоотвода в качестве отводящего ток элемента должен быть в диаметре не менее 6 мм (надземная часть). Используется для этих целей все та же катанка. Кусок провода, уходящий землю, не должен быть тоньше 10 мм. В этом подземном участке выполняется соединение (сварочное, болтовое) с заземлителем.
• В качестве надежного заземления используют присыпанный грунтом лист металла (1 м х 1 м) или металлическую трубу, стержень, забитый в грунт не менее чем на 1,5-2,0 м. В месте обустройства заземления должен быть всегда влажный грунт – эффективный проводник. Долговечным будет заземление из меди, нержавейки.

Расчет защитной зоны

Для каждого строения необходимо произвести расчет громоотвода, так как каждая конфигурация способна обеспечить защитную зону различных размеров. Параметры данной зоны можно рассчитать самостоятельно, учитывая особенности и габариты дачного дома.

Одиночный стержень образует защитную зону, которая по геометрии близка к конусу, имеющему угол при вершине примерно 45°. Вершина этого конуса будет находиться в наивысшей точке громоотвода. У молниеприемника тросового типа зона защиты имеет более сложную геометрию, в которой трос служит ребром, а каждый стержень образует свой конус.

Расчет защитной зоны одиночного стержня можно произвести по следующей формуле:

R = 1,732 * h,

где R – радиус зоны над самой высокой точкой дома, h – расстояние от самой высокой точки дома до пика громоотвода.

Чтобы выяснить, достаточно ли высоты стрежня для защиты определенной зоны на уровне земли, можно воспользоваться следующим расчетом. Допустим, высота конуса будет обозначена h_o, радиус на земле – R_o , высота здания – h_x , радиус на уровне высоты здания – R_x, высота стержня – h. Тогда с учетом высоты имеющегося громоотвода и высоты дома неизвестные значения будут вычисляться по формулам:

h_o= 0,92*h,

R_o=1,5*h,

R_x= 1,5*(h-h_x/0,92).

На практике расчеты выглядят так: если стержень имеет длину 10 м, то радиус зоны защиты на земле будет составлять 1,5*10 = 15 м, остальные параметры вычисляются аналогично.

Для расчета необходимой длины стержня можно воспользоваться теми же формулами, подставив в них желаемый радиус защитной зоны. В случае со сложной геометрией молниеприемника нужно нарисовать графическую модель дома и громоотвода и высчитать зону защиты геометрическим путем.

Высота громоотвода не должна превышать 12 м, поэтому, если не удается уложиться в данные ограничения, используя одиночный стержень, для расширения защитной зоны рекомендуется использовать несколько мачт.

Как сделать громоотвод в частном доме

Для начала необходимо разобраться непосредственно с земляными работами. Громоотвод для дачного дома своими руками выбирают один из двух видов. Это может быть линейный заземлитель или замкнутый. Если идет строительство нового дома, то защитное оборудование рекомендуется устанавливать еще на начальном этапе. Хорошая грозозащита и качественный результат будут обеспечены. Глубина заземления варьируется от 0.5 до 1 метра, в зависимости от специфики грунта. При этом лучше выбирать почву, которая бы обладала хорошей электропроводимостью. Если же это не получается сделать, то есть несколько способов ее улучшить. Например, для песчаной почвы подойдет солевой раствор.

Если громоотвод организован традиционным способом, то следует проконтролировать, чтобы конструкция была подключена ко всем токопроводящим частям крыши. Своеобразным проводником может служить и кровля, если ее толщина будет превышать 0.5 мм. Разряд самостоятельно пройдет по кратчайшему пути. Плохая проводимость почвы может быть одним из факторов, который снижает эффективность громоотвода в целом.

Дачный участок – особенно уязвимое место, поэтому такие дома находятся под особой угрозой

При подготовке грозозащиты важно учитывать размер дачи и используемые материалы (даже мельчайшие, например, проволоку)

Прежде чем решиться делать громоотвод в частном доме своими руками, подумайте, стоит ли рисковать. Чтобы максимально обезопасить себя, может лучше воспользоваться услугами профессионалов. Они знают, как делается громоотвод и дадут советы по его эксплуатации, чтобы конструкция служила как можно дольше.

Компания «Алеф-Эм» уже много лет работает в данном сегменте рынка и находит индивидуальный подход к каждому клиенту. Благодаря нашим услугам ваша душа будет спокойна, а недвижимость – защищена.

Советуем также ознакомиться: «Профессиональная установка грозозащиты».

Работы выполняются в четко оговоренные сроки. Цену на услуги Вам назовут сразу после осмотра объекта. Благодаря большому опыту работы установка громоотводов выполняется одинаково качественно для всех зданий. У специалистов компании «Алеф-Эм» есть все необходимое оборудование для выполнения даже наиболее сложных заданий. Они знают, как делают громоотводы и выполнят работы с учетом всех современных требований качества и надежности.

Установка такой конструкции – это реальный шанс обезопасить себя и свою семью от непредвиденных последствий. Не стоит рисковать, ведь каждый год природа преподносит все новые погодные сюрпризы. Устанавливайте громоотводы, которые станут надежной защитой на долгие годы.

Также рекомендуем ознакомиться с видео:

«Громоотвод своими руками, бюджетный вариант»

«Монтаж молниезащиты загородного дома»

Устанавливаем вышку

Материалом для монтажа вышки могут послужить металлические уголки, которые можно сварить между собой. Если вы делаете конструкцию своими руками, то ее внешний вид – индивидуальное решение. Самое главное, чтобы в сердцевине была пустота, куда будет помещен проводник для заземления.

К молниеприемнику привариваются хомуты для крепления медных и алюминиевых стержней. Затем они соединяются отдельным проводником, который впоследствии нужно будет соединить с контуром заземления. Затем выкапывается яма глубиною в 2-2,5 метра и вкапывается сама вышка. Если высота дома будет около 5 метров, то вышка со стержнем-приемником должна быть не ниже 7 метров.

Выбор молниеприемника для громоотвода

Радиус защиты молниеприемника Satelit 3 рассчитывается в соответствии с формулой определенной стандартом NFC 17-102 (Франция) и зависит от:

• выбора модели молниеприемника;
• требуемого уровня защиты здания;
• высоты на которой устанавливается устройство.

В зависимости от типа и параметров здания, необходимого уровня защиты устанавливается один, либо несколько молниеприемников. Каждый молниеприемник устанавливается как минимум на 2 метра выше самой высокой точки здания.

Каждый молниеприемник должен быть соединен с системой заземления с помощью токоотводов. Все металлоконструкции, попадающие в безопасный интервал, должны быть соединены между собой.

В соответствии с французскими стандартами, каждый токоовод должен быть оборудован ревизионным узлом, защитным кожухом и счетчиком удара молний.

1. Молниеприемник Satelit 32. Мачта3. Токоотвод4. Ревизионный узел5. Защитный кожух6. Система заземления7. Стержень заземления
