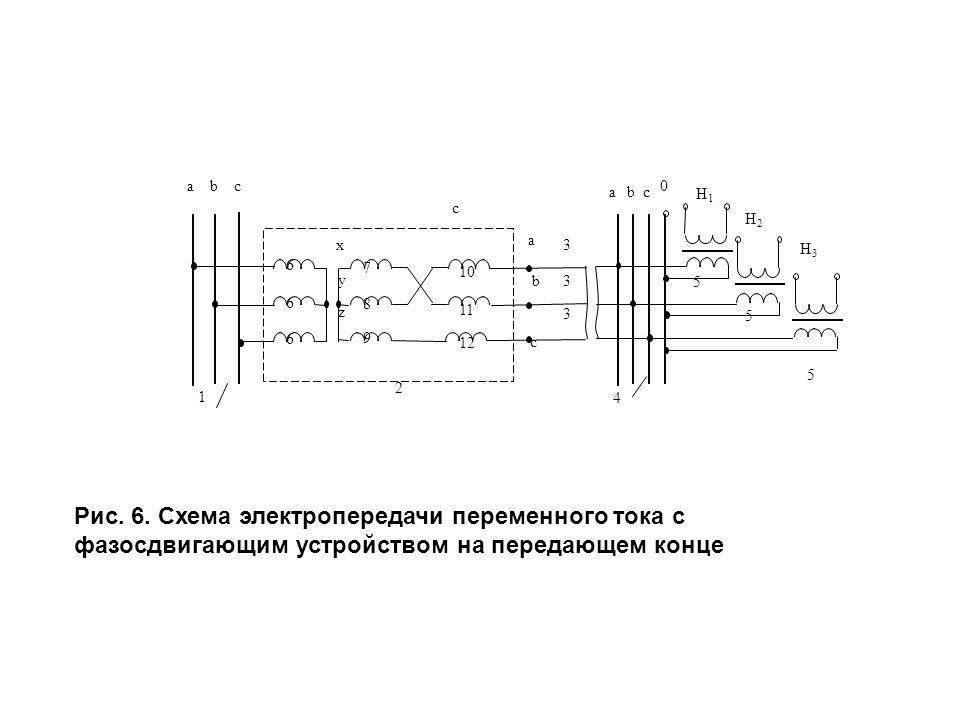

Передача электрической энергии на расстояние

Источники получения энергии

Прежде чем начать процесс передачи электроэнергии потребителю, необходимо ее получить. Этим вопросом занимаются электростанции, которых существует несколько видов:

Тепловые. На первом этапе ведется сжигание органического топлива. Это может быть уголь, мазут или торф. Возникающая тепловая энергия преобразуется в механическую и только потом в электрическую. В некоторых случаях выработанное тепло сразу поступает в теплоцентрали и подается на производство.
Гидроэлектростанции. Такие комплексы устанавливаются в местах протекания больших рек. Построенная плотина поднимает с одной стороны уровень воды, образуя водопад. Станция представляет собой сложную техническую конструкцию. Движущийся поток вращает турбины, которые превращают его силу в электрическую составляющую.
Атомные станции. Здесь основным оборудованием является реактор. В нем происходит цепная реакция распада ядер тяжелых элементов. В качестве топлива используется плутоний или уран. Получаемое ядерное тепло затем преобразуется в электрическую энергию. Это наиболее перспективное направление развития, поскольку мировые ядерные запасы значительно превышают органические залежи топлива.
