Безучетное потребление электроэнергии в СНТ

Постановка проблемы

Участники СНТ имеют полный доступ к участку сети на своих хозяйствах, и «смекалистые» садоводы часто пользуются технической возможностью подключиться к линии до прибора учета. При этом оплата всей неучтенной электроэнергии в равных долях ложится на всех участников СНТ. В быту это явление получило название «хищение электроэнергии», а если совсем по-простому — воровство.

Некоторые садоводы применяют и более изворотливые способы безотчетного потребления, большинство которых основано на вмешательстве в работу приборов учета.

Поиск решения

Существует больше 100 способов хищения электроэнергии. Зная их, можно четко представить себе, какие признаки помогут выявить факт безучетного потребления. Более подробно мы раскрыли эту проблему в статье:

Для выявления хищений потребуется осмотр садовых участков и анализ потребления по каждому из них.

Проверьте состояние сетей, счетчиков, наличие обходных линий. Трансформаторы для скрутки показаний можно подключить к счетчику через плохую изоляцию, не повредив пломбу

Поэтому обратите внимание на наличие оголенных участков провода вблизи к прибору учета.
Изучите статистику потребления по каждому участку. Если потребление на участке сохраняется на низком уровне в период полива, когда активно работают водяные электронасосы, или в отопительный сезон — возможно, абонент «ворует» энергоресурс.
Обратите внимание на соответствие внешних факторов результатам проверки

Например, показания потребления не могут быть низкими, если дом отапливается масляными электрообогревателями.

Уделите особое внимание обследованию крупных потребителей, подключенных к сетям СНТ: магазинам, мастерским, фермам. Как показывает судебная практика, они чаще всего прибегают к незаконным способам «оптимизации» энергопотребления

Реализация проекта

Приборы учета потребителей, попавших под подозрение, необходимо демонтировать для проведения трасологической экспертизы. Это позволит однозначно установить факт вмешательства в работу счетчика, либо опровергнуть его.

Единственным способом манипуляции с прибором учета, который не сможет зафиксировать экспертиза, является остановка счетного механизма неодимовым магнитом. Магнитное поле этого устройства обладает достаточной силой для блокирования счетчика и не оставляет следов. Во избежание использования магнита для остановки счетчика, наклейте на его корпус пломбу-индикатор магнитного поля. Это позволит не только пресечь «магнитное воровство», но и доказать его факт в суде.

Более действенным, но дорогостоящим способом пресечь энерговоровство является установка системы автоматического учета электроэнергии (АСКУЭ).

Размер штрафов за хищение электроэнергии

Чтобы привлечь недобросовестного потребителя к ответственности за хищение электроэнергии, необходимо составить акт о безучетном потреблении энергоресурса. Суд привлечет нарушителей к административной ответственности по ст. 7.19 КоАП РФ. По решению суда на «предприимчивого» садовода будет наложен штраф и денежная компенсация неучтенного потребления, которая начисляется с даты последней проверки прибора учета по действующему нормативу.

Действующие размеры штрафа за безучетное потребление составляют:

• от 3 тыс. до 4 тыс. рублей для физических лиц;
• от 6 тыс. до 8 тыс. рублей для должностных лиц;
• от 60 тыс. до 80 тыс. рублей для юридических лиц.

При обнаружении хищений в особо крупных размерах, нарушителей привлекут к уголовной ответственности по ст. 165 УК РФ. В этом случае потребитель выплатит штраф до 300 тыс. рублей, или в размере дохода за два года. Максимальное наказание грозит принудительными работами или лишением свободы на два года со штрафом до 80 тыс. рублей.

Мероприятия по снижению энергопотерь в домашних условиях

В перечень мероприятий по устранению потерь энергии в домах, квартирах внесены:

1. Прокладка электрической проводки, соответствующей потребляемой мощности, позволит исключить энергопотери, предупредить изменение параметров изоляции, лишний ее расход на нагрев проводников. Игнорирование требований нормативной документации при обустройстве кабельных квартирных становится причиной появления очагов возгорания в помещениях.
2. Во избежание плохих контактов в коммутационных аппаратах рекомендуется использовать изделия при монтаже квартирных электрических сетей с элементами, устойчивыми к процессу окисления, воздействию влаги и температурных перепадов. Кроме этого, в каждом контакте должно присутствовать хорошее прижатие полюсов между собой.
3. Для снятия реактивной нагрузки, которая является очередной причиной энергопотерь, возникает при работе электрических приборов и увеличивает расход активной составляющей электрической энергии, необходимо использовать специальные устройства. Они называются установками компенсации реактивной мощности. Их применение позволит уменьшить энергопотери, снизить напряжение на различных участках электросети и суммы денежных средств на оплату использованного количества тока.

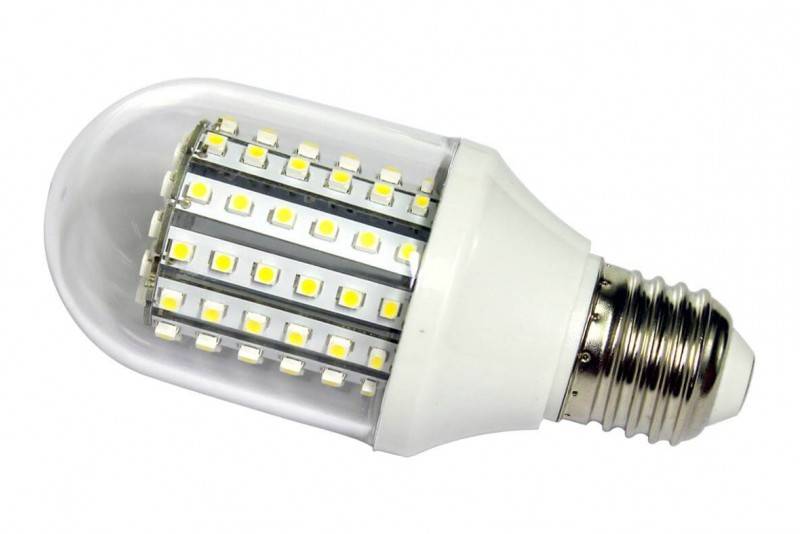

4. Совершенствование осветительных систем и замена ламп накаливания на светодиодные аналоги также относится к доступному всем слоям населения мероприятию по предотвращению потерь электроэнергии на уровне конечного потребителя.

Установка стабилизаторов напряжения также позволит сократить энергопотери в домах и квартирах.

Коммерческие потери: основное направление повышения эффективности в электроэнергетике

Коммерческие потери электроэнергии считаются сложно прогнозируемой величиной, так как зависят от потребителей, от их желания обмануть предприятие или государство. Основой указанных проблем являются:

1. Сезонная составляющая. В представленное понятие вкладывается недоплата физических лиц по реально отпущенной электрической энергии. К примеру, в Республике Беларусь существует 2 причины появления «сезонки» — это наличие льгот по тарифам и оплата не на 1, а на 25 число.
2. Несовершенство приборов учетов и их неправильная работа. Современные технические средства для определения потребленной энергии значительно упростили задачу абонентской службе. Но электроника или неправильно налаженная система учета может подвести, что и становится причиной рост коммерческих потерь.
3. Воровство, занижение показаний счетчиков коммерческими организациями. Это отдельная тема для разговора, которая предполагает различные ухищрения физических и юридических лиц по сокращению расходов на электрическую энергию. Все это сказывается на росте потерь.

Недостоверный учет электроэнергии в СНТ

Постановка проблемы

Несмотря на принятие закона «Об энергосбережении», организация достоверного учета электроэнергии остается актуальной проблемой руководителей СНТ. Часто встречается значительный недоучет электроэнергии или дисбаланс между показаниями расчетного прибора учета, стоящего на вводе трансформаторной подстанции СНТ, и суммарным объемом энергопотребления по показаниям индивидуальных электросчетчиков участников товарищества.

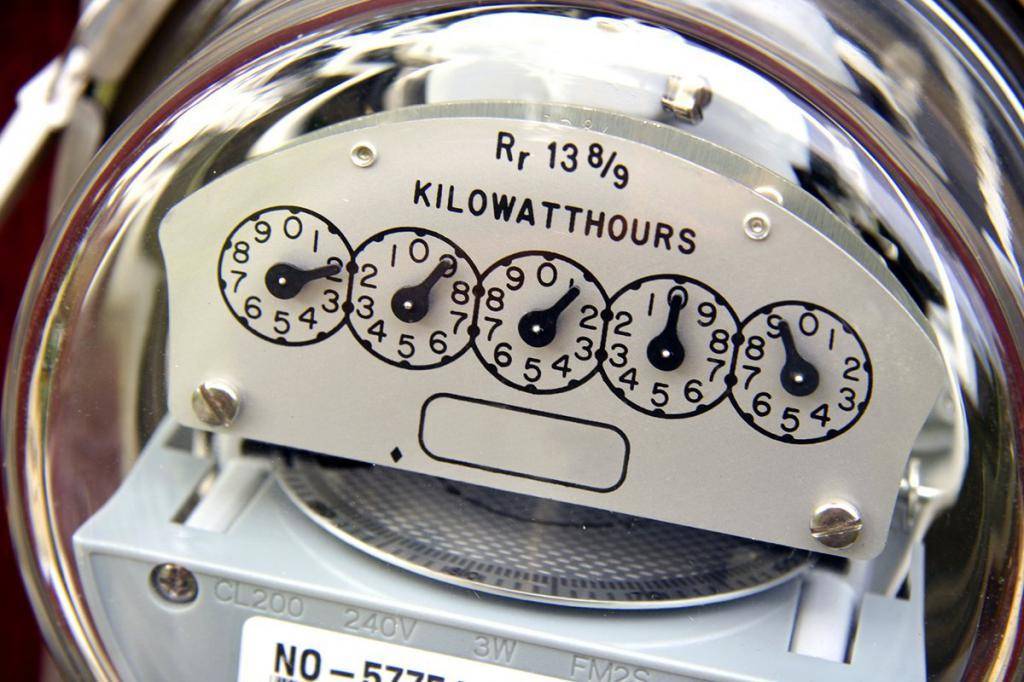

Современные приборы учета предусматривают погрешность ±2%. Погрешность старых общехозяйственных и индивидуальных счетчиков выше из-за устаревших технологий и износа деталей. Такие счетчики склонны к «самоходу», когда счетный механизм продолжает вращаться даже при отключении нагрузки. Кроме того, на устаревшие приборы учета легче оказать внешнее воздействие в целях искажения показаний.

Поиск решения

1. Убедитесь, что у индивидуальных и общехозяйственного счетчиков нет видимых повреждений корпуса и следов нарушения контрольной пломбы.
2. Проверьте, что на участках установлены сертифицированные приборы учета с действующим сроком государственной поверки.
3. Проверьте исправность индивидуальных приборов учета, которые вызывают подозрения. Для этого отключите все электропотребляющее оборудование на садовом участке. Исправный индукционный электросчетчик за 10 минут без нагрузки выполнит не более одного оборота, а современный электронный прибор учета потребит не более 5 ватт в час, требуемых для его питания.

Реализация проекта

Замените все приборы учета, которые не соответствуют действующим требованиям, предъявляемым к счетным механизмам.

Расстояние от электростанции к поставляющим организациям

Учет и оплата всех видов потерь регулируется законодательным актом: «Постановление Правительства РФ от 27.12.2004 N 861 (ред. от 22.02.2016) «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг…» п. VI. Порядок определения потерь в электрических сетях и оплаты этих потерь. Если вы хотите разобраться с тем, кто должен оплачивать часть утраченной энергии, рекомендуем изучить данный акт.

При передаче электрической энергии от производителя к потребителю объем потерь электроэнергии зависит от конструктивных и технологических моментов. Так, количество потерь электроэнергии имеет обратную зависимость от диаметра проводника. Чем больший диаметр у проводника линии электроснабжения, тем меньше потери передаваемой по нему электроэнергии. Величина потерь зависит от величины тока в этой же линии. Чем больше ток, тем больше потери. Это объясняется тем, что ток, проходящий по линии, нагревает ее сопротивления.

Более подробно узнать о том, как передается электроэнергия от подстанции к потребителям, вы можете в нашей статье!

Для уменьшения этого фактора в распределительных сетях применяется трансформация низкого уровня напряжения в более высокий уровень. Простая формула расчета такова: P=I*U. Мощность равна произведению тока на напряжение.

Пример:

Повышая напряжение при передаче электроэнергии в электрических сетях можно существенно снизить ток, что позволит обойтись проводами с намного меньшим диаметром. Подводный камень данного преобразования заключается в том, что в трансформаторах также есть потери, которые кто-то должен оплатить. При передаче электроэнергии с таким высоким уровнем напряжения, она существенно теряется и от плохого контакта проводников, которые со временем увеличивают свое сопротивление. Возрастают потери при повышении влажности воздуха – увеличивается ток утечки на изоляторах и на корону. Также увеличиваются потери в кабельных линиях при снижении параметров изоляции проводов.

Передал производитель энергию в поставляющую организацию. Та в свою очередь должна привести параметры в нужные показатели: преобразовать полученную продукцию в напряжение 6-10 кВ, развести кабельными линиями по распределительным понижающим подстанциям, чтобы преобразовать в напряжение 0,4 кВ. В данной системе возникают потери на трансформацию при снижении понижающими трансформаторами напряжения до нужного уровня. Бытовому потребителю доставляется электроэнергия в напряжении – 380 В или 220В. Любой трансформатор имеет свой КПД и рассчитан на определенную нагрузку. Чем больше нагрузка потребителя, тем больше нагрузочные потери энергии в данной сети. Если коэффициент загрузки трансформатора ниже нормативного, то в трансформаторе возникают потери холостого хода, что является нежелательным.

Следующим нежелательным моментом является несоответствие мощности трансформатора, преобразующего 6-10 кВ в 0,4 кВ и подключенной нагрузки потребителей. Если нагрузка потребителей больше паспортной мощности трансформатора, он или выходит из строя, или не сможет обеспечить необходимые параметры на выходе. В результате снижения напряжения сети электроприборы работают с нарушением паспортного режима и, как следствие, увеличивают потребление.

Мероприятия по снижению технических потерь электроэнергии в системах электроснабжения подробно рассмотрены на видео:

Что такое потери электрической энергии?

Под потерями электроэнергии в широком смысле следует понимать разницу между поступлениями в сети и фактическим потреблением (полезным отпуском). Расчет потерь предполагает определение двух величин, что выполняется через учет электрической энергии. Одни стоят непосредственно на подстанции, другие у потребителей.

Потери могут рассчитываться в относительных и абсолютных величинах. В первом случае исчисление выполняется в процентах, во втором – в киловатт-часах. Структура разделена на две основных категории по причине возникновения. Общие потери именуются фактическими и являются основой эффективности работы подразделения.

Домашние условия

Потребитель получил свои 220/380 В на счетчике. Теперь потерянная после счетчика электрическая энергия ложится на конечного потребителя.

Она складывается из:

1. Потерь на нагревание проводов при превышении расчетных параметров потребления.
2. Плохой контакт в приборах коммутации ( рубильники, пускатели, выключатели, патроны для ламп, вилки, розетки).
3. Емкостной характер нагрузки.
4. Индуктивный характер нагрузки.
5. Использование устаревших систем освещения, холодильников и другой старой техники.

Рассмотрим мероприятия по снижению потерь электроэнергии в домах и квартирах.

П.1 — борьба с таким видом потерь одна: применение проводников соответствующих нагрузке. В существующих сетях необходимо следить за соответствием параметров проводов и потребляемой мощностью. В случае невозможности откорректировать эти параметры и ввести в норму, следует мириться с тем, что энергия теряется на нагрев проводов, в результате чего изменяются параметры их изоляции и повышается вероятность возникновения пожара в помещении. О том, как правильно рассчитать сечение кабеля по мощности и току, мы рассказывали в соответствующей статье.

П.2 — плохой контакт: в рубильниках — это использование современных конструкций с хорошими неокисляющимися контактами. Любой окисел увеличивает сопротивление. В пускателях — тот же способ. Выключатели — система включения-выключения должна использовать металл, хорошо выдерживающий действие влаги, повышенных температур. Контакт должен быть обеспечен хорошим прижатием одного полюса к другому.

П.3, П.4 — реактивная нагрузка. Все электроприборы, которые не относятся к лампам накаливания, электроплитам старого образца имеют реактивную составляющую потребления электроэнергии. Любая индуктивность при подаче на нее напряжения сопротивляется прохождению по ней тока за счет возникающей магнитной индукции. Через время электромагнитная индукция, которая препятствовала прохождению тока, помогает его прохождению и добавляет в сеть часть энергии, которая является вредной для общих сетей. Возникают так называемые вихревые токи, которые искажают истинные показания электросчетчиков и вносят отрицательные изменения в параметры поставляемой электроэнергии. То же происходит и при емкостной нагрузке. Возникающие вихревые токи портят параметры поставленной потребителю электроэнергии. Борьба — использование специальных компенсаторов реактивной энергии, в зависимости от параметров нагрузки.

П.5. Использование устаревших систем освещения (лампочки накаливания). Их КПД имеет максимальное значение — 3-5%, а может быть и меньше. Остальные 95% идут на нагревание нити накала и как следствие на нагревание окружающей среды и на излучение не воспринимаемое человеческим глазом. Поэтому совершенствовать данный вид освещения стало нецелесообразным. Появились другие виды освещения — люминесцентные лампы, светодиодные лампы, которые стали широко применяться в последнее время. КПД люминесцентных ламп достигает 7%, а светодиодных до 20%. Использование последних даст экономию электроэнергии прямо сейчас и в процессе эксплуатации за счет большого срока службы — до 50 000 часов (лампа накаливания — 1 000 часов).

Рассмотренные выше способы уменьшения мощности потребления дают снижение нагрузки на электропроводку в доме и, как следствие, сокращение потерь в электросети. Как вы уже поняли, методы борьбы наиболее широко раскрыты для бытовых потребителей потому что не каждый хозяин квартиры или дома знает о возможных потерях электроэнергии, а поставляющие организации в своем штате держат специально обученных по этой теме работников, которые в состоянии бороться с такими проблемами.

Причины потерь электрической энергии при ее транспортировке

Регулирование и учет всех видов потерь электроэнергии осуществляется на государственном уровне при помощи принятых законодательных актов. Разница в напряжении, варьирующегося в пределах 220 В- 380 В относится к одной из причин создавшейся ситуации. Для обеспечения таких показателей при транспортировке напрямую от генераторов электростанций до конечного потребителя сотрудникам энергетических служб необходимо прокладывать сети с проводами большого диаметра.

Такая задача является невыполнимой. Толстые провода, сечение которых будет соответствовать параметрам напряжения электрической энергии, соответствующей пожеланиям потребителей, невозможно монтировать на ЛЭП.

Укладка магистралей под землей относится к экономически не выгодным и не рациональным мероприятиям. Большой вес проводов не позволяет проводить электромонтажные работы без риска возникновения аварийных ситуаций и угрозы жизни работников.

Для предотвращения потерь электроэнергии по этой причине было принято решение об использовании высоковольтных линий электропередач, способных транспортировать электрический ток небольшой величины на фоне повышенного напряжения, достигающего значений до 10000 Вольт. В такой ситуации отпадает необходимость монтажа проводов с большим сечением.

Следующей причиной, обуславливающей потери энергетических ресурсов во время их транспортировки к потребителю, является недостаточно эффективная работа трансформаторов. Их установка вызвана необходимостью преобразования высокого напряжения и приведения его к значениям, используемых в распределительных сетях.

Плохой контакт проводников, увеличение их сопротивления со временем усугубляют ситуацию и также становятся факторами, которые обуславливают потери электрической энергии. В их список также необходимо внести повышенную влажность воздуха, вызывающей утечку тока на корону, а также изоляцию проводов, несоответствующую требованиям нормативной документации.

После доставки производителем энергии в организацию, занимающейся ее распределением между потребителями, происходит преобразование полученного высокого напряжения до значений 6-10 кВ. Но это еще не конечный результат.

Снова необходима ступенчатая трансформация напряжения до цифры 0,4 кВ, а затем до значений, нужных обычным потребителям. Они варьируются в пределах 220 В -380 В. На этом этапе функционирования трансформаторов снова происходит утечка энергии. Каждая модель агрегатов отличается КПД и допустимой на него нагрузкой.

При мощности потребления, которая будет больше или меньше расчетных ее значений, поставщикам снова не удастся избежать энергетических потерь.

К еще одному негативному моменту при транспортировке энергии относится несоответствие эксплуатационных характеристик используемой модели трансформатора, предназначенного для снижения напряжения в сети, величиной 6-10 кВ до 220 В и потребляемой потребителями мощности.

Такая ситуация приводит к выходу со строя преобразующего устройства и отсутствию возможности получить необходимые параметры электрического тока на выходе. Снижение напряжения приводит к сбою в работе бытовых приборов и увеличенному расходу энергии. И тогда снова фиксируются ее потери.

Разработка мероприятий по устранению таких причин поможет исправить такую ситуацию. Появится возможность свести потери во время ее транспортировки к конечному потребителю к минимуму.

Как сократить технические потери: способы и решения

Снизить потери в линиях, трансформаторных подстанциях помогают следующие направления:

Правильно выбранный режим работы оборудования, загрузка мощностей влияет на нагрузочные потери. Именно поэтому диспетчер обязан выбирать и вести наиболее приемлемый режим работы

К представленному направлению важно отнести выбор точек нормального разрыва, расчеты загруженности трансформаторов и так далее. Замена оборудование на новое, которое обладает низкими показателями холостого хода или лучше справляются с нагрузочными потерями

Для линий электропередач предполагается замена проводов на большее сечение, использование изолированных проводников. Сокращение времени обслуживания оборудования, что ведет к снижению расхода энергии на собственные нужды.

Способы снижения потерь

Сократить непроизводительные расходы удается за счет снижения коммерческой и технологической составляющих суммарных потерь. Во втором случае сделать это можно принятием следующих особых мер:

• оптимизация схемных решений и режимов работы электросети;
• изучение статистических данных и выявление узлов максимальных нагрузок;
• снижение суммарной перекачиваемой по сети мощности за счет увеличения реактивной составляющей;
• оптимизация трансформаторных нагрузочных линий;
• обновление оборудования и применение различных подходов к выравниванию нагрузок.

Указанные меры позволяют заметно снизить суммарное потребление и потери и обеспечить высокое качество напряжения в сети (оно не будет «проседать»).

Используемое программное обеспечение для расчета

На текущий момент существует огромное количество программного софта, который выполняет расчет норматива технических потерь. Выбор того или иного продукта зависит от стоимости обслуживания, региональности и других важных моментов. В Республике Беларусь основной программой считается DWRES.

Софт разрабатывался группой ученых и программистов Белорусского Национального Технического Университета под руководством профессора Фурсанова Н.И. Инструмент для расчета норматива потерь специфичен, обладает рядом системных достоинств и недостатков.

Для рынка России особой популярностью пользуется ПО «РПТ 3», который разрабатывался специалистами ОАО «НТЦ Электроэнергетики». Софт весьма неплохой, выполняет поставленные задачи, но также обладает рядом отрицательных сторон. Тем не менее расчет нормативных величин осуществляется в полной мере.

Понятие нормативного показателя

Под этим термином понимается подтвержденная на практике и экономически обоснованная величина потерь за определенный промежуток времени. При утверждении норматива учитываются все рассмотренные ранее составляющие, для каждой из которых проводится отдельный анализ. По их результатам вычисляется фактическое (абсолютное) значение и рассматриваются возможные варианты снижения этого показателя.

Под абсолютными показателями в данном случае понимается разница между переданной потребителю мощностью и технологическими (переменными) потерями. Нормативные значения для последнего параметра вычисляются по соответствующим формулам.

Технические потери: физические причины появления и где возникают

Сущность технических потерь заключается в несовершенстве технологии и проводников, используемых в современной электроэнергетике. В процессе генерации, передачи и трансформации электроэнергии возникают физические явления, которые и создают условия утечки тока, нагрев проводников или прочие моменты. Технические потери могут возникать в следующих элементах:

1. Трансформаторы. Каждый силовой трансформатор обладает двумя или тремя обмотками, посередине которого расположен сердечник. В процессе трансформации электроэнергии с большего на меньшего в этом элементе происходит нагрев, что и предполагает появление потерь.

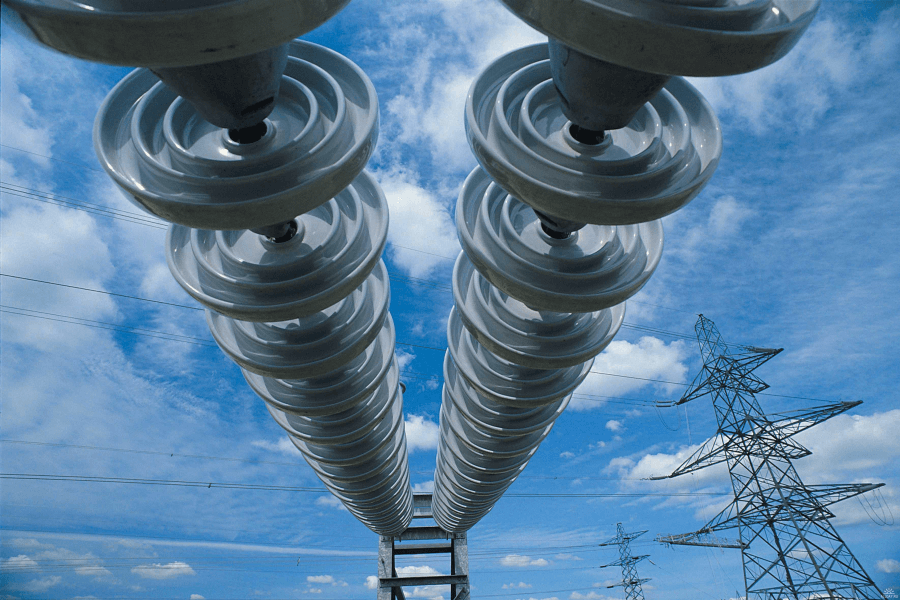

2. Линии электропередач. При транспортировке энергии на расстояния происходит утечка тока на корону для ВЛ, нагрев проводников. На расчет потерь в линии влияют следующие технические параметры: длина, сечение, удельная плотность проводника (медь или алюминий), коэффициенты потерь электроэнергии, в частности, коэффициент распределенности нагрузки, коэффициент формы графика.
3. Дополнительное оборудование. К этой категории необходимо отнести технические элементы, которые участвуют в генерации, транспортировке, учете и потреблении электроэнергии. Величины для этой категории в основном постоянные или учитываются через счетчики.

Для каждого вида элементов электрической сети, для которой рассчитываются технические потери, имеется разделение на потери холостого хода и нагрузочные потери. Первые считаются постоянной величиной, вторые зависят от уровня пропуска и определяются для анализируемого периода, зачастую за месяц.

Собственные нужды

Потери в силовых трансформаторах подстанции

Собственные нужды обычно относят к особой категории, классифицируемой как фактические потери. В этом показателе принято фиксировать затраты на поддержание работоспособности следующих объектов:

• подстанций с установленными в них трансформаторами;
• административных строений, вспомогательных зданий и т. п.

Каждая из статей входит в итоговую сумму в пропорции, нормируемой для данного вида потребителя.

Зарядное помещение для тяговых АКБ

Для фиксации величины этих затрат на подстанциях устанавливаются собственные приборы учета.

Список потребителей, традиционно относящихся к рассматриваемой категории:

• вентиляционные системы, гарантирующие полноценное охлаждение комплекта трансформаторного оборудования;
• системы отопления и вентиляции для технологических помещений, а также смонтированные в них осветительные сети;
• приборы освещения, располагающиеся на прилегающих к подстанциям секторах и территориях;

• оборудование помещений для зарядки АКБ;

• системы обогрева установок наружного размещения (для управления воздушными коммутаторами, в частности);
• компрессоры и вспомогательные механизмы.

К этому же типу оборудования относят приспособления и инструменты, используемые для проведения ремонтных работ, а также при восстановлении вспомогательной аппаратуры.
