Перечень классов защиты
| Обозначение класса защиты | Особенности конструкции оборудования | Условия применения оборудования | Пример |
|---|---|---|---|
| Имеется только рабочая изоляция. Дополнительная изоляция металлических нетоковедущих частей не предусмотрена. Заземление не предусмотрено. Индикации наличия на корпусе или органах управления опасного напряжения нет. | Почти все электрические приборы в металлическом корпусе, не имеющем заземления; электроплитки и нагреватели с открытой спиралью; потолочные люстры. Большинство электроприборов, выпущенных в СССР имели класс защиты | ||
| 00 | То же, но имеется индикация наличия на корпусе опасного напряжения. | То же, что и для класса 0. Допустима эксплуатация в условиях повышенной электрической опасности (сырые помещения и вне помещения) только специально обученным персоналом при наличии средств индивидуальной защиты. | Передвижные электроагрегаты (бензиновые электростанции). |
| 000 | То же, но имеется устройство автоматического защитного отключения прибора в течение не более 0,08 с при наличии разности токов в питающих проводах более 30 мА. | Допускается применение в условиях повышенной электрической опасности любыми лицами. Средства индивидуальной защиты обязательны. | |
| 0I |
Имеется только рабочая изоляция. Дополнительная изоляция металлических нетоковедущих частей не предусмотрена. Заземление металлических нетоковедущих частей обеспечивается присоединением специального провода к контуру заземления или непосредственным механическим контактом электрооборудования и контура заземления. Место присоединения контура заземления обозначается символом |
Стационарная установка, небольшие перемещения в пределах длины заземляющего провода, электроустановки, движущиеся по рельсам. Эксплуатация без заземления запрещена. | Станки, распределительные щиты, трансформаторные подстанции, подъёмные краны на рельсовых путях, трамвай, электровоз. |
| I | Заземление металлических нетоковедущих частей обеспечивается присоединением вилки прибора к специальной розетке с заземляющим контактом. | При наличии заземления применение не ограничивается (если иное не оговорено руководством по эксплуатации). Без заземления — аналогично классу 0. | Компьютер, микроволновая печь, стиральная машина. |
| I+ | Заземление металлических нетоковедущих частей обеспечивается присоединением вилки прибора к специальной розетке с заземляющим контактом. Имеется устройство защитного отключения. | При наличии заземления применение не ограничивается. Без заземления — аналогично классу 000. | |
| II | Наличие двойной или усиленной изоляции. Заземление корпуса не требуется. Вилка не имеет заземляющего контакта. |
Не ограничивается, за исключением условий повышенной влажности (свыше 85 %) для приборов с классом защиты менее IP65. При наличии неблагоприятных условий (в сосудах, аппаратах и других металлических емкостях с ограниченной возможностью перемещения и выхода) с применением хотя бы одного электрозащитного средства или без применения электрозащитных средств при подключении через УЗО или при питании только одного электроприемника от отдельного источника. Приборы обозначаются символом из двух вложенных квадратов. |
Пылесос, телевизор, электродрель, фен, герметичный уличный светильник, троллейбус. |
| II+ | Наличие двойной или усиленной изоляции и устройства защитного отключения. Заземление корпуса не требуется. Вилка не имеет заземляющего контакта. | Не ограничивается Приборы обозначаются символом из двух вложенных квадратов со знаком + в малом квадрате. | |
| III | Нет электрических цепей с напряжением свыше 42В постоянного тока или 36В переменного тока. |
Не ограничивается. Приборы обозначаются символом |
Все приборы с питанием от батарей, не имеющие высоковольтных цепей (приёмники, портативные проигрыватели, часы, фонари). Приборы с внешним блоком питания (сканеры, ноутбуки). Для последних безопасность определяется качеством и степенью защиты блока питания. |
Объединение стандартов
Графическое изображение классов защиты
Классификация изделий по уровню защиты потребителей от поражающих факторов электричества стандартизирована и определена положениями ГОСТ Р МЭК 61140-2000.
Классы защиты электрооборудования
Класс электрозащиты приборов обозначается следующим образом:
- 0 — полное отсутствие, в наличии рабочая изоляция коммуникаций;
- 00 — индикация наличия тока;
- 000 — наличие реле аварийного отключения;
- 0I — предусмотрено заземление;
- I — заземление установлено при изготовлении;
- I+ — кроме заземления имеется УЗО;
- II — двойная усиленная изоляция;
- II+ — УЗО и двойная усиленная изоляция;
- III — отсутствие высокого напряжения, опасного для живых организмов.
Существует классификация по степени защищенности электрооборудования от проникновения внутрь воды и твердых предметов к токоведущим линиям и узлам (IP).
Содержание ее следующее:
- 0 — отсутствие;
- 1 — от кисти руки;
- 2 — от пальца;
- 3 — от отвертки;
- 4 — от проволоки;
- 5 — от брызг;
- 6 — от всех внешних факторов.
Защита от возгорания
К этой формулировке относятся все поверхности, на которые устанавливаются светильники. Имеют следующие классификацию защиты:
Характеристика строительных материалов
Маркировки не имеют
Фиксация на невоспламеняющиеся поверхности
Фиксация на слабо воспламеняющиеся поверхности
Возгорание при температуре более 200°С, с небольшим опозданием
Фиксация на легко воспламеняющиеся поверхности
Мгновенное возгорание при температуре менее 200°С
Вся продукция, реализуемая в торговых точках, должна содержать полную информацию на упаковке. Степени защиты определяются самими производителями, согласно европейскому стандарту MEK-529.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ
Тривиально — климатическое исполнение определяет условия эксплуатации электрооборудования для соответствующих климатических районов (зон). Обозначается буквенно — цифровым кодом.
Буквенная часть обозначает климатическую зону, а цифровая — место (условия) размещения (см. таблицу).
| Буквенная часть | Климат (исполнение) | Цифровая часть | Размещение |
| У | Умеренный | 1 | на открытом воздухе |
| ХЛ | Холодный | 2 | в условиях, исключающих попадание прямого солнечного света |
| УХЛ | Умеренный и холодный | 3 | закрытое помещение без кондиционирования (отопление, вентиляция) |
| Т | Тропический | 4 | закрытое помещение с кондиционированием (отопление, вентиляция) |
| М | Морской умеренный | 5 | помещения с повышенной влажностью, без кондиционирования |
| О | Общеклиматическое, кроме морского | ||
| ОМ | Общеклиматическое морское | ||
| В | Всеклиматическое |
Определение
Класс защиты – это комплекс конструктивных мер по обеспечению безопасности человека при работе с устройством или его обслуживании. Они зависит от наличия заземления, устройств защитного отключения, дополнительной изоляции, материала корпуса и конструктивных его особенностей. Другое определение гласит, что это система обозначения степени защиты человека при работе с электрическим инструментом и другим оборудованием. Маркируется класс знаками от 0 до III, где 0 – нет защиты, а III – безопасное оборудование с питанием от пониженного напряжения.
Далее мы рассмотрим перечень видов защиты и каждый класс по отдельности. Какой вариант выбрать, зависит от требований к электроустановке и условий, в которых она работает. При этом нельзя конкретно сказать, какой из них лучше: с точки зрения безопасности – чем выше, тем лучше, с точки зрения стоимости оборудования, уместности того или иного решения – зависит от конкретной ситуации.
СТЕПЕНЬ ЗАЩИТЫ ОТ ВНЕШНИХ ВОЗДЕЙСТВИЙ
Класс защиты IP определяется кодом, который имеет вид , где ХХ — две цифры, первая из которых определяет степень механической защиты:
| Значение | Защита от предметов диаметром (мм) | Пояснения |
| — | Защита отсутствует | |
| 1 | >50 | Рука, ладонь, крупные предметы |
| 2 | >12,5 | Пальцы, предметы вроде спичечного коробка |
| 3 | >2,5 | Большинство инструментов, концы силовых кабелей |
| 4 | >1 | Крепежные изделия (болты, винты, гайки), большинство одножильных проводов |
| 5 | Пылезащитное | Попадание внутрь посторонних предметов исключено, незначительное количество пыли не нарушает работоспособности |
| 6 | Пыленепроницаемое | Попадание внутрь посторонних предметов исключено, пыль внутрь устройства не проникает |
Вторая цифра обозначает степень влагозащищенности оборудования:
| Значение | Защита | Пояснения |
| — | ||
| 1 | Вертикальные капли | |
| 2 | Капли под углом до 15 | По отношению к вертикальной оси |
| 3 | Падающие брызги | Дождь с углом падения до 15 к вертикальной оси |
| 4 | Брызги | Любое направление |
| 5 | Струи | Любое направление |
| 6 | Волны | Волны или сильные струи в любом направлении |
| 7 | Кратковременное погружение в воду | Работоспособность сохраняется при кратковременном погружении на глубину до 1 метра |
| 8 | Полная водонепроницаемость | Устройство может работать при длительном погружении в воду |
Что такое классы защиты и для чего они присваиваются
При использовании электроинструментов большое значение играет классификация по степени безопасности. Ее знание обеспечивает дополнительную гарантию от поражения током. Опаснее всего использовать инструменты с низшим классом. Степень воздействия электрического тока снижается с увеличением показателя класса.

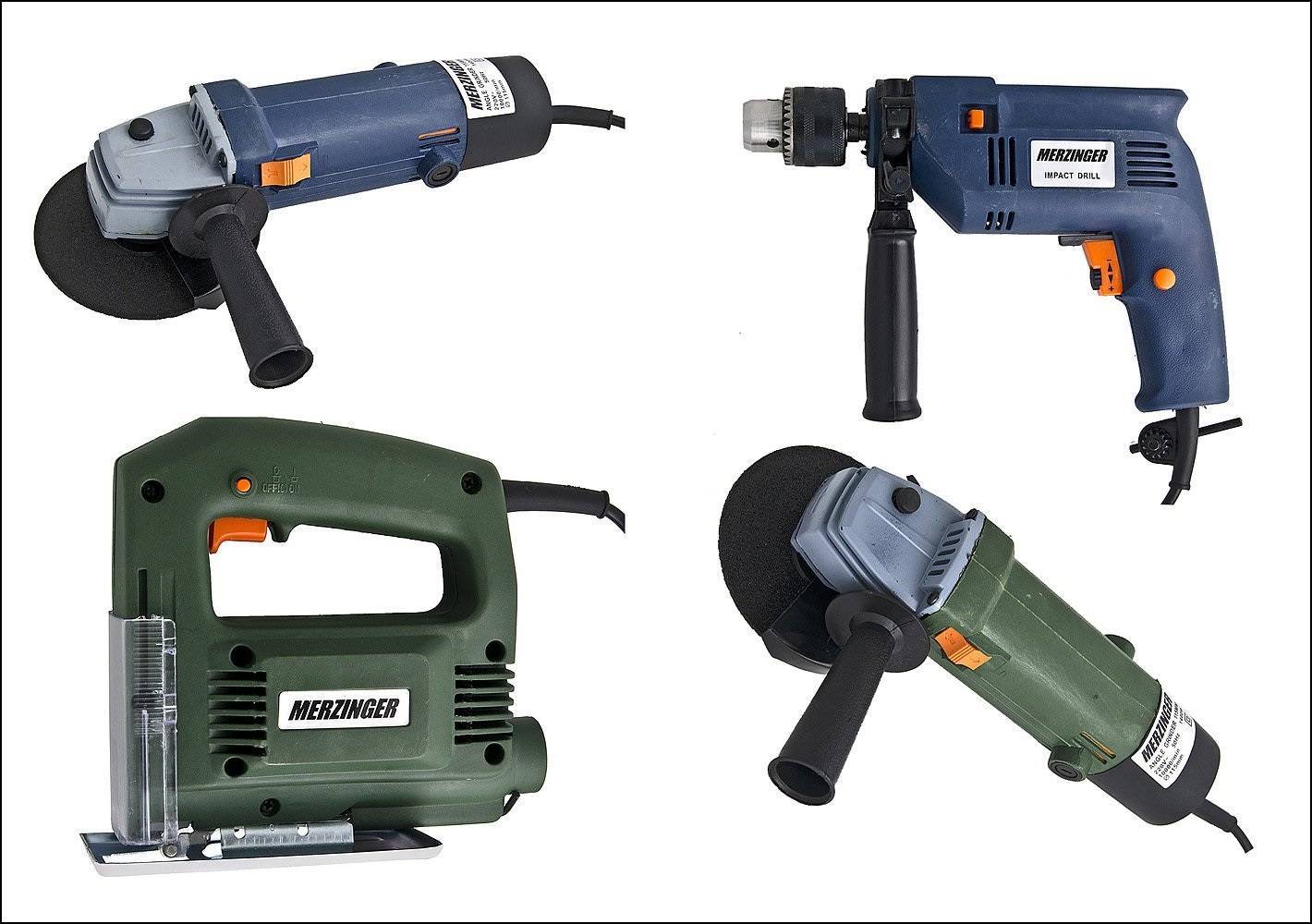

Группы электроинструментов
Во время эксплуатации любого электроинструмента происходит нагрев движка. Со временем материал и сама деталь становятся уязвимыми. Приходит в негодность и изоляция, которая обеспечивает безопасность человека.
Класс изоляции — это один из важнейших параметров. Именно он дает точную характеристику качеству обмотки двигателя и термостойкости. В расшифровке класса содержится информация о предельном показателе температуры. Превышение указанного параметра опасно, оно приводит к загоранию движка.
К сведению! Классы защиты электроинструмента обозначаются маркировкой из латинских букв. Она указывает оптимальный температурный режим.
Сфера использования
Что подлежит классификации
Классы электрооборудования по электробезопасности устанавливаются на всех инструментах, как бытового, так и промышленного использования. Каждый из утвержденных классов содержит в себе информацию о том, насколько устойчив инструмент к нагреву, какой уровень изоляции обеспечен, если человек в процессе работы коснется деталей, находящихся под напряжением.
Также маркировка содержит информацию о степени защиты корпуса от попадания влаги и посторонних предметов.
4.2 Обеспечение электробезопасности техническими способами и средствами
4.2.1 Для обеспечения защиты от случайного прикосновения к токоведущим частям необходимо применять следующие способы и
средства:
— защитные оболочки;
— защитные ограждения (временные или стационарные);
— защитные барьеры.
Примечание — Барьеры
предназначены для защиты квалифицированных специалистов или
проинструктированных лиц и не предназначены для защиты простых лиц (см. ГОСТ
Р МЭК 61140);
— безопасное расположение токоведущих частей.
Примечание — Части, которые
удалены друг от друга более чем на 2,5 м, считают одновременно доступными (см. ГОСТ
Р МЭК 61140);
— изоляция токоведущих частей (основная, дополнительная, усиленная,
двойная);
— изоляция рабочего места;
— малое напряжение;
— защитное отключение;
— электрическое разделение (см. ГОСТ
Р МЭК 61140);
— предупредительная сигнализация, блокировки, знаки безопасности.
4.2.2 Для обеспечения защиты от поражения электрическим током при
прикосновении к металлическим нетоковедущим частям, которые могут оказаться под
напряжением в результате повреждения изоляции, применяют следующие способы:
— защитное заземление;
— зануление.
Примечание — Обозначения для
электроустановок напряжением до 1 кВ приведены в приложении ;
— выравнивание потенциалов;
— защитное экранирование;
— систему защитных проводов;
— защитное отключение;
— изоляцию нетоковедущих частей;
— электрическое разделение сети;
— простое и защитное разделения цепей (см. ГОСТ
Р МЭК 61140);
— малое напряжение;
— контроль изоляции;
— компенсацию токов замыкания на землю;
— электроизоляционные средства;
— средства индивидуальной защиты.
Технические способы и средства применяют раздельно или в сочетании
друг с другом так, чтобы обеспечивалась оптимальная защита при нормальном
функционировании электроустановок и при возникновении аварийных ситуаций (см.
приложения — ).
4.2.3 Для обеспечения защиты от поражения термическим действием
электрической дуги при работах в закрытых и открытых электроустановках
(оборудование электрических сетей, станций и подстанций, контактная сеть
железных дорог) со снятием и без снятия напряжения дополнительно следует
применять специальные защитные термостойкие комплекты, включающие одежду,
обувь, средства защиты головы и рук.
4.2.4 Для защиты от поражения электрическим током при
прикосновении работающих к элементам электроустановок, находящихся под
наведенным напряжением, вызванным электромагнитным влиянием электроустановок,
находящихся под рабочим напряжением (двухцепные ВЛ
электропередачи, грозозащитные тросы ВЛ, кабельные линии, ВОЛС и контактная
сеть железных дорог переменного тока), дополнительно следует применять
шунтирующие (электропроводящие) комплекты, включающие одежду, обувь, средства
защиты головы и рук.
Особенности классификации антивандальных светильников
Наиболее уязвимыми к механическим воздействиям частями считаются корпус и рассеиватель. В местах общественного пользования источники света часто подвергаются разрушению и кражам. Для предотвращения этого разработаны специальные меры: изготовление корпуса из особо прочных материалов, производство рассеивателя из противоударного поликарбоната, скрытое исполнение крепежных элементов.
Антивандальный светильник
Степень защиты от вандализма устанавливается стандартом IEC 62262:20020 и определяется кодом IK. Различия между классами выражаются в силе удара и измеряются джоулями (СИ). Самая высокая 10 степень выдерживает падение груза с высоты 40см и весом 5кг.
IK01
0,2 кг
7,5 см
0,15 Дж
IK02
0,2 кг
10 см
0,20 Дж
IK03
0,2 кг
17,5 см
0,35 Дж
IK04
0,2 кг
25 см
0,50 Дж
IK05
0,2 кг
35 см
0,70 Дж
IK06
0,5 кг
20 см
1 Дж
IK07
0,5 кг
40 см
2 Дж
IK08
1,7 кг
29,5 см
5 Дж
IK09
5,0 кг
20 см
10 Дж
IK010
5,0 кг
40 см
20 Дж
Светильники, снабженные плафонами усиленной прочности, имеют диапазон IK04-06. А самыми прочным считаются модели, имеющие код IK07.
Применение стандарта
Знание стандартов электрической безопасности является основой долговечной и безаварийной эксплуатации оборудования, работающего как от постоянного, так и от переменного тока.
Изделия нулевого класса могут использоваться в сухих помещениях, при гарантии отсутствия контакта с водой или испарениями. При этом заранее исключается возможность случайного повреждения корпуса или питающего кабеля.
Ручное и стационарное оборудование I класса может использоваться только в производственных целях, его нельзя реализовывать в свободной продаже. Работать с таким оборудованием нужно используя специальный пояс, в перчатках, на изолирующем коврике, при закрытой двери.
Переносные инструменты и светильники изготавливаются в защитном варианте, соответствующему II-III классам. При этом, для работы во влажной среде выпускается продукция, работающая на постоянном токе до 50 В или на переменном 220 В, но в герметичном исполнении.
Современные бытовые приборы и инструменты соответствуют II КЗ. Все виды изделий оснащаются трехжильным кабелем и розеткой с клеммой заземления. При его отсутствии безопасность гарантируется усиленной изоляцией, реле и предохранителями.
