Подключение к сети и ввод в эксплуатацию

После соединения проводки, щита и розеток в единую сеть ее надо проверить. Для каждой линии необходимо провести тест на соответствие сопротивления изоляции нормам. Даже нормальный с виду кабель может иметь незаметные глазу повреждения изоляционной оплетки.

Без тестирования на сопротивление выявить проблемные места в электросети дома невозможно. Эту работу стоит перепоручить профессиональному электрику. Выполнять ее самому стоит только при наличии соответствующих электротехнических познаний и оборудования.

Специалисту следует доверить также расчеты сечения жил и УЗО, а после пригласить профессионала и для общей проверки собранной электрической сети перед ее вводом в эксплуатацию. Рисковать и экспериментировать с электричеством не стоит.

Ввод электричества в дом

Саму проводку в деревянном доме можно уложить самостоятельно. Однако подготовку правильного электропроекта и окончательную проверку стоит возложить на толкового электрика.

Подключение к общей поселковой сети производится электромонтажниками сбытовой организации. Они еще раз проверят, все ли соответствует нормативам и техусловиям, а только потом подключат коттедж к электроснабжению. И вот здесь есть один момент – если они выявят, что внутридомовая электросеть собрана с нарушениями правил, то просто откажут в подключении. К их приходу все должно быть готово изначально.

Варианты подключения СИП к внутридомовой сети

Спорность

ПУЭ очень консервативный документ. Реальность такова, что безусловное соблюдение правил при строительстве деревянных домов встречается редко. Обоснованность нарушений подкрепляется и западными технологиями строительства. В США считается нормальным прокладка электропроводки внутри СИП-панелей, в массиве пенопласта. Труб и гофры не предусматривается. Скандинавы сверлят кабельные тоннели в бревне. В данном случае существует различный подход к пожарной безопасности.

Российский, а вернее еще советский вариант – должны использоваться негорючие материалы. Зарубежный, и более современный стандарт – должна работать автоматика.

Главные моменты проектирования

Чтобы правильно провести электричество в частном деревянном и любом другом доме, сначала нужно начертить его общий план. На нем указывается точное расположение всех узлов: розеток, выключателей и пр. Продумайте сразу, где будет установлена стиральная машина, бойлер и другое оборудование.

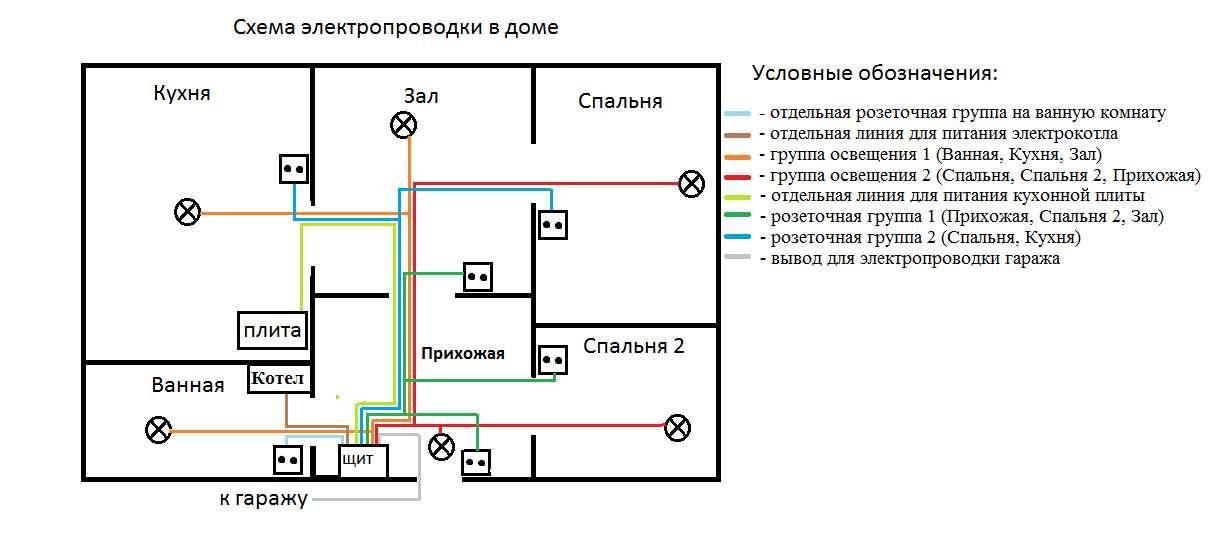

Схема должна отображать также и значения максимальной мощности электроприборов. Осветительные приборы подключаются к отдельной группе (для большого дома – группам) электропитания. Не забывайте, что и двор в частном доме нужно освещать. Если речь идет о даче, где семья будет проживать пару месяцев в году, освещение дворовой территории лучше подключить на отдельный выключатель-автомат.

Такие мощные приборы, как электрические котлы и водонагреватели, тоже нужно подключать к отдельному кабелю. Потребляемая мощность для каждого узла рассчитывается по максимуму. Эти показатели суммируются, и получается общая мощность нагрузки, значение которой необходимо учесть во время выбора соответствующего автоматического вводного выключателя.

Вспомогательные рекомендации — на что ещё обратить внимание?

По сути, это – рекомендации и к исполнению они не обязательны. Но, с другой стороны, вам стоит их по меньшей мере прочесть – они могут значительно облегчить вам ремонт.

• Комбинируйте. Никто не мешает использовать сразу несколько методов проводки кабелей.

Посоветуйтесь с архитектором и дизайнером вашего будущего жилища, они наверняка пояснят вам, где лучше делать проводку открытой, где её нужно будет максимально скрыть, а где вполне сойдет кабель-канал. Только не забудьте потом внести все поправки в план, а то будущий ремонт скрытой электропроводки превратится в грустную проверку памяти и интуиции.

Озаботьтесь установкой автоматических выключателей и устройств защитного отключения (УЗО).

Помимо огромного улучшения стабильности работы вашей электросети, они также могут спасти ваш дом от короткого замыкания и пожара. Конечно, правильно проложенная проводка сама по себе пожаростойка, но стоит иметь дополнительную страховку, особенно в том случае, если дом построен из очень сухой древесины.К тому же, цена на подобные устройства вполне демократична, а их выбор на рынке крайне широк. Мы предпочитаем использовать электро-механические устройства из-за их большей надежности, но если вам интересен расширенный функционал электронных – можете приобрести их.

Используйте специальные электрощиты и подрозетники для скрытой проводки даже несмотря на то, что их варианты для проводки открытой вам тоже вполне подойдут.

Дело в том, что эти специальные модели намного компактнее, что сделает интерьер вашего дома более утонченным. Поверьте, экономия в пару процентов от стоимости того просто не стоит.

Маркируйте концы кабелей.

Если у вас большой дом, то к концу монтажа у распределительного щита вас будет ждать небольшое змеиное гнездо из них, но если вы еще на этапе укладки сделаете четкую и понятную маркировку, то сумеете разобраться в нём за пару минут. Если не сделаете – вас ждёт весьма увлекательный процесс прозвона каждого кабеля, или же попытка соединить систему «на авось». Оба этих решения довольно долгие и утомительные, а второй еще и крайне опасен, так что обильная, четкая и понятная маркировка при прокладке проводки в большом доме – обязательна.

Стоит ли делать скрытую проводку? Определенно «да», при грамотной её прокладке, плюсов намного больше, чем минусов. Но следует соблюдать вышеописанные правила и рекомендации, а также, что самое главное, планировать всё наперед. Желательно – на пару десятилетий вперед, ведь именно столько служат современные силовые кабели.

Кабеля, розетки и другая аппаратура

Правильно выбрать тип и сечение кабеля и спроектировать подведение электричества для частного дома помогут схемы ниже. Сечение кабеля всегда побирается в соответствии с потребляемой мощностью (таблица).

Учитывайте, что кабель из алюминия менее надежен, так как может ломаться на перегибах. Для розеток нужен трехжильный кабель. Не забывайте и о заземлении, которое обязательно по ПУЭ!

Таблица выбора сечения провода.

Чтобы сделать монтаж розеток в деревянном доме безопасно, для них потребуются металлические гильзы и заглушки. В кирпичных домах часто используются пластмассовые, но в частном деревянном доме предпочтение следует отдавать именно металлу. Для монтажа проводки применяется 2 способа (видео 1 и 2):

Видео №1.

Видео №2.

1. Скрытый. Подойдет для деревянных зданий из бруса, особенно, если стены предполагается обшивать. Но и в срубах иногда выполняют монтаж скрытым способом. Однако, в данном случае он потребует много энергозатрат, сверления специальных каналов и пр.

2. Открытый. Чаще применяется в деревянных домах из бревна или уже полностью готовых домах из бруса, когда нет смысла срывать полы или сверлить стены. Сам провод при этом можно оставить открытым или уложить в металлический рукав, ПВХ трубу или короб.

Внимание! По нормам противопожарной безопасности и ПУЭ монтаж кабеля в металлическом или пластиковой рукаве недопустим!

Однако, как показывает практика, эти нормы сплошь и рядом нарушаются. Хозяева частых домов хотят сделать провода максимально незаметными в интерьере комнат, поэтому прячут их либо в пластиковые короба под цвет дерева, либо в металлические трубы и зашивают их в стены. В этом случае можно порекомендовать 2 вещи: тщательно обработать деревянные стены антипиренами и использовать специальный самозатухающий пластик.

Подготовительные процедуры

После подачи заявления в РЭС по месту жительства и получения договора с ТУ, можно проектировать электроснабжение. Делают это в следующем порядке:

• рассчитывают суммарную мощность потребителей, прибавляя запас в 30%;
• чертят схему вводного кабеля, электрощита, а также проводки, розеток, осветительных приборов и т.п.;
• подбирают сечение провода в зависимости от потребителей;
• определяют оптимальное место положения распределительных коробок для розеток и приборов освещения;
• обозначают оптимальный путь прокладки кабеля.

В ходе проектирования следует указать, на каком расстоянии от окна, дверного проема, пола и потолка проходит провод.

Составляя проект, необходимо придерживаться ПУЭ. В этом документе указывается, что проводка должна монтироваться вертикально либо горизонтально. Оптимальным углом поворота является 90°. Розетки и выключатели следует располагать на участках со свободным доступом. Чаще всего выключатели устанавливают на высоте 80-150 см от пола, а розетки – 50-80 см. Количество розеток может быть от 1 до 6 шт., что определяется размерами комнаты и количеством потребителей.

Во время проектирования проводки нужно учесть, что провод от проемов должен располагаться не ближе 10 см. Если на пути проводки может возникнуть контакт с металлическими элементами, делают отвод кабеля на 30 см в удобном направлении.

Выбор кабеля и устройств

Для прокладывания электричества в частном доме чаще всего используют кабели следующих типов:

• NYM;
• ВВГнг.

Первый вариант отвечает евростандартам и применяется для электропроводок с номинальным напряжением до 660 В. Второй провод представляет собой голый силовой кабель с двумя слоями виниловой оплетки, рассчитанный на работу в сетях с напряжением до 1 кВ.

Одной из основных характеристик кабеля является сечение, обозначаемое в мм². Маркировка состоит из двух цифр. Первая обозначает количество проводков внутри изоляции, а вторая — указывает сечение провода. Проще всего определить нужное сечение, обратившись к таблице:

Стоит учесть, что для скрытой проводки сечение кабеля должно быть на 30% больше, чем для открытой.

Для монтажа проводки в деревянных домах рекомендуется использовать только медные провода, что снижает вероятность перегрева сети.

В соответствии с ПУЭ на каждом участке электрической сети должно устанавливаться УЗО и электрические автоматы, которые должны быть рассчитаны на соответствующую нагрузку. Ток можно рассчитать, воспользовавшись формулой I=P/U•cos, где I- сила тока, P – мощность нагрузки, которая подключена к конкретному участку сети, U – напряжение электрической сети, cos – постоянный коэффициент, который принимают равным 1.

Например, если требуется определить силу тока в сети с общей мощностью потребителей в 3 кВт, получим следующие результаты:

I=3000/220=13,64 А.

Если учесть запас, то для этого участка сети понадобится автомат и УЗО на ток 16 А.

Чтобы определить, какой тип автоматического выключателя требуется, нужно подсчитать минимальную силу тока при КЗ, используя формулу: Iкз = 3260хS/L, где S – сечение кабеля в мм², L – длина провода в м. В большинстве случаев в частных домах используют автоматы типа «С». Что касается розеток, то их подбирают с учетом мощности потребителей. В основном розетки рассчитаны на ток 16 А. Для подключения нескольких единиц техники лучше задействовать группу розеток, чем потом пользоваться «тройником».

Проводка в трубах

То же нечасто используемый вариант. Но он стал с недавних пор популярным, особенно когда совмещаются два стилевых направления в оформлении комнат деревянного дома. Так вот одним из стилей должен быть или хайтек, или урбанизм.

Сложностей с проводкой в металлических или пластиковых трубах не возникает. Но есть в этом процессе и свои нюансы.

• Во-первых, трубы необходимо прикрепить к деревянной поверхности. Для этого обычно используются хомуты.
• Во-вторых, протяжка провода производится по участкам. Сначала протягивается кабель на первом участке, устанавливается муфта, затем производится протяжка на втором и так далее. Для того чтобы обеспечить удобство в проведении этой работы, сначала протягивают сталистую проволоку, к ней привязывают кабель и затем, протягивая до конца проволоку, вытягивают и сам кабель.

Хомуты для крепления труб к стене

Установка в гофротрубах

В принципе, схема проведения этого вида монтажа чем-то похожа на предыдущую. Но есть здесь и своя особенность. В первую очередь электрический кабель протягивают сквозь гофру, которую затем и крепят по контуру проводки. Если есть необходимость разрезать кабель по участкам, то он режется вместе с гофрированной трубой.

Удобство монтажа электрического провода в гофрах заключается в том, что сама труба очень гибкая. Нет необходимости разрезать ее и устанавливать между участками соединительные элементы в виде отводов или уголков. Правда, внешний вид такой проводки оставляет желать лучшего.

Разводка электрики

Разводку электрики в деревянном доме можно осуществить двумя способами — открытым и скрытым.

Разводка электрики в деревянном доме открытым способом

При выполнении монтажных работ в деревянных домах, открытый способ разводки является наиболее популярным. При данном способе разводки, кабель прокладывается по стенам и потолкам в коробах (кабель-каналах), жестких и гофрированных ПВХ трубах, либо декоративным незащищенным кабелем на роликах (ретро стиль).

В связи с высокой опасностью пожара в деревянных домах, используемый электрический кабель должен быть с маркировкой НГ (не горючий).

Открытая разводка электрики в деревянном доме обладает следующими преимуществами — стоимость, простота в обслуживании и ремонте, легкая замена. К ее недостаткам можно отнести — недостаточная эстетика. Основным недостатком проводки на роликах (ретро стиль) является легкая возможность случайных повреждений.

Наиболее популярный способ разводки электрики в деревянных домах — разводка с использованием коробов. На сегодняшний день существует огромный ассортимент декоративных кабель-каналов различных расцветок, в том числе и дизайнерских. Современные короба можно легко вписать практически в любой интерьер. Например, существуют кабель-каналы, выполненные в виде плинтуса, задекорированные под дерево.

Также, необходимо принимать во внимание, что заполняемость короба электрическим кабелем не должна превышать 60%. Это необходимо для предупреждения перегрева кабеля в коробе

Перегрев, в свою очередь, может привести к нарушению изоляции и дальнейшим печальным последствиям.

Разводка электрики в деревянном доме скрытым способом

По своей сути представляет собой открытою разводку, при которой кабель укладывается в трубах ПВХ или металлических трубах. Данные трубы с кабелем, в свою очередь, прокладываются в межэтажных перекрытиях, за фальш-стенами или подшивными потолками.

Есть еще один способ скрытой разводки, который используется крайне редко — прокладка кабеля в ПВХ трубе по стене, с дальнейшим скрытием ее под слоем штукатурки.

Основное преимущество данного способа разводки — эстетика, которая заключается в том, что проводов не видно. Ее недостатки, по сравнению с открытой разводкой — более высокая стоимость, в том числе ремонта и замены, сложность обслуживания.

Проход кабеля через стену

Проводку кабеля через стены необходимо осуществлять посредствам гильз. Гильзы необходимо подбирать таким образом, чтобы их диаметр был значительно больше диаметра электрического кабеля. Гильзы должны быть изготовлены из металла или других несгораемых материалов достаточной прочности. Прочность необходима для того, чтобы при возможной усадке дома не произошло повреждение электрического кабеля.

Соединение кабелей

При организации электроснабжения хозяину дома необходимо обратить предметное внимание на соединение кабелей.

От распределительных коробок до оконечных устройств (розетки и выключатели) кабель должен идти целиковым куском. Если кабель все же не цельный, то его соединение обязательно должно происходить через еще одну распределительную коробку.

Места соединения
кабеля должны быть доступно для ревизий.

Важно!!!

Чем больше кабельных соединений, тем ниже нагрузочная способность системы.

В распределительных коробках соединение кабелей должно осуществляться при помощи винтовых, болтовых, пружинных зажимов, а также при помощи сварки или пайки.

Важно!!!

Применение «скруток» — не рекомендуется!

Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме составление схемы электропроводки можно сделать своими силами. Для этого нужен план дома с размещением мебели, оборудования, электроприборов, обозначением розеток и выключателей. Отмечается место установки распределительного щитка и прохождения кабельных линий.

Указывается расположение распределительных коробок, просчитывается максимальная мощность потребления энергии всеми приборами, общее количество автоматов и номинальная нагрузка на вводной автомат.

Выбор кабеля

После составления электрической схемы нужно определиться, каким проводом делать проводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежней. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем медного, и он ломкий при перегибах. Более подходящим материалом является медь, провода из которой выдерживают температуры от -50 до +50 °С.

Определившись, какой кабель лучше для проводки в доме, можно перейти к выбору его марки. Для деревянных конструкций больше подойдет медный негорючий провод ВВГ с цельными жилами и пониженным дымовыделением. Он обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

Планируя, как провести проводку в доме, нужно помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Выбор устройств и автоматики для распределительного щитка

Цель подбора устройств автоматической защиты — безопасность сети и оборудования при аварийных ситуациях. Каждое устройство имеет свое назначение. Все устройства располагают в распределительном щитке.

Автоматические выключатели защищают от перегрузки напряжения и короткого замыкания.

Устройства защитного отключения (УЗО) — от возникновения пожара и поражения током.

Реле напряжения — от перепадов нагрузки, влияющих на работу приборов.

Дифференциальные автоматы сочетают функции автоматического выключателя и УЗО и экономят место при установке в щитке.

Комплексное использование этих устройств гарантирует надежную работу приборов и безопасность находящихся в помещении людей.

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

К примеру:

• при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
• для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
• минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
• 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Замена кабеля

Наиболее безопасной в противопожарном отношении является открытый монтаж электропроводов, но он не так эстетичен, как уложенная в короб из ПВХ проводка. Чтобы сделать такой способ более эстетически совершенным, можно использовать так называемую ретро проводку. В этом случае облегчается не только сам монтаж, но и замена кабеля.

Если провод уложен в трубу или короб, его замена в случае необходимости производится следующим образом: конец нового провода привязывается к окончанию старого, и последний буквально вытягивается вручную из трубы (короба). Кстати, о такой вещи, как ремонт или замена проводов, нужно помнить всегда. Делайте коммуникации максимально доступными на случай любых ремонтных работ.

Прокладка внутренней сети ↑

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.

Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.

Открытая проводка в деревянном доме: кабель располагают в самозатухающих каналах

Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витый шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество — зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом.

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный дорогостоящий процесс, оправданный только эстетикой

При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.
