Электропроводка в деревянном доме своими руками

Распределительные щиты

Распределительные электрические щиты необходимо устанавливать в местах легкой доступности. Используемый вид исполнения щитов, чаще всего, накладной (накладного монтажа). Необходимо учесть, что щиты не должны находиться на проходе и создавать препятствие для свободного передвижения по дому. Поэтому хозяевам заранее необходимо определить места расположения вводных щитов и согласовать их с инженером.

При компоновке вводного щита необходимо использовать только качественные и сертифицированные компоненты (УЗО, автоматические выключатели, совместные дифференциальные автоматы). Используемое в щите оборудование является основной защитой Вас, Ваших близких, и бытового оборудования, установленного в доме.

Скрытая внутренняя проводка

Вообще-то скрытая электропроводка в деревянном доме не рекомендуется, но если соблюсти все требования и нормативы по пожарной безопасности, то такой способ вполне допустим. Сразу стоит отметить, что он обойдётся дороже в плане материальных затрат. Но если вы не испытываете финансовых затруднений, можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Самым главным преимуществом металлических труб является то, что в случае возгорания кабеля они надёжно защищают деревянные поверхности и конструкции от огня.

Их прокладывают в скрытых полостях и пустотах за облицовкой стен и потолков. Либо в стенных поверхностях просверливают углубления в виде каналов, в которые потом укладывают трубы. А уже внутри них протягивается кабель или провод.

Желательно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А для того, чтобы об острые кромки металлической трубы не повредить изоляционный слой кабеля при его протягивании, надо использовать специальные заглушки, сделанные из пластика, либо хорошо зачищать и отшлифовывать места срезов.

Самыми технологичными считаются медные трубы, они хорошо гнутся без специального инструмента.

Это особенно актуально, если скрытая проводка в деревянном доме имеет сложную разветвлённую схему. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена увеличивается в несколько раз, медные трубы стоят далеко недёшево. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать убытки от пожара.

Под штукатурку

Есть ещё один способ скрытой проводки – под штукатурку. Сейчас он применяется всё реже и реже. Технология кропотливая – на брус необходимо крест-накрест набить дранку (это такие деревянные реечки толщиною 3-5 мм), а сверху накидать слой глиняной штукатурки толщиною не менее 10 см. Затем прокладываются кабели в гофрированных трубах и сверху ещё слой штукатурки, чтобы спрятать проводку. Лет 30-50 назад такой способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят накидать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомните главное! Монтаж скрытой проводки в деревянных домах по пустотам и перекрытиям в гофрированных трубах или пластиковых коробах запрещён.

На это есть две веские причины:

Во время прокладки можно незначительно нарушить изоляционный слой проводников.

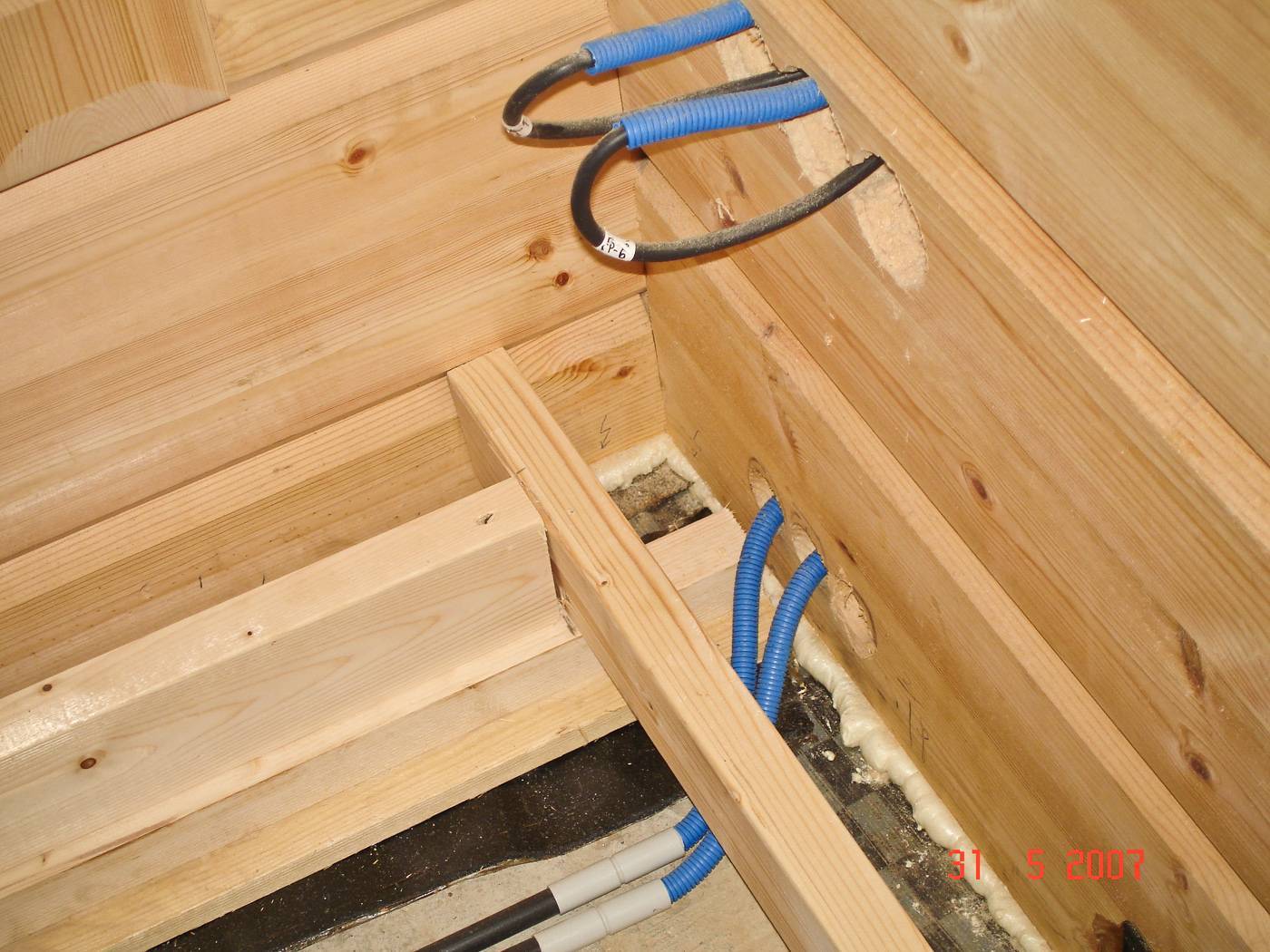

Повредить гофрированную трубу вместе с изоляцией кабеля могут грызуны (поверьте, мышам перегрызть ПВХ материал не составит труда).

Оба эти случая в результате приведут к оголению токопроводящих жил. И когда вы начнёте на полную мощность эксплуатировать проводку, в местах повреждения изоляции кабель начнёт перегреваться, что приведёт к короткому замыканию и пожару.

№3. Открытая проводка в деревянном доме

Прокладывать электрические провода внутри деревянных стен не только очень опасно, но и технически сложно. При открытом методе владелец в любой момент может устранить неполадку, так как доступ к проводам всегда открыт, поэтому этот вариант монтажа получил более высокую популярность. Из недостатков называют только неэстетичность ввиду видимости проводов, но сегодня и с этим минусом можно справиться.

Для открытого монтажа проводки в деревянных домах используют:

кабель-каналы, или электротехнические короба. Это наиболее удобный и популярный способ. Такие каналы относительно просто монтируются к деревянной поверхности, а если правильно подобрать цвет, то они будут минимально заметными. Производители выпускают короба с цветом и рисунком под разные породы дерева. В плане эстетичности, стоимости и простоты доступа к проводам это лучший вариант, но правильно рассчитать количество необходимых элементов, поворотов, углов и заглушек не всегда легко;
электротехнический плинтус – самый современный вариант, позволяющий достичь максимально эстетичных результатов. В нем предусмотрены фиксаторы жил;

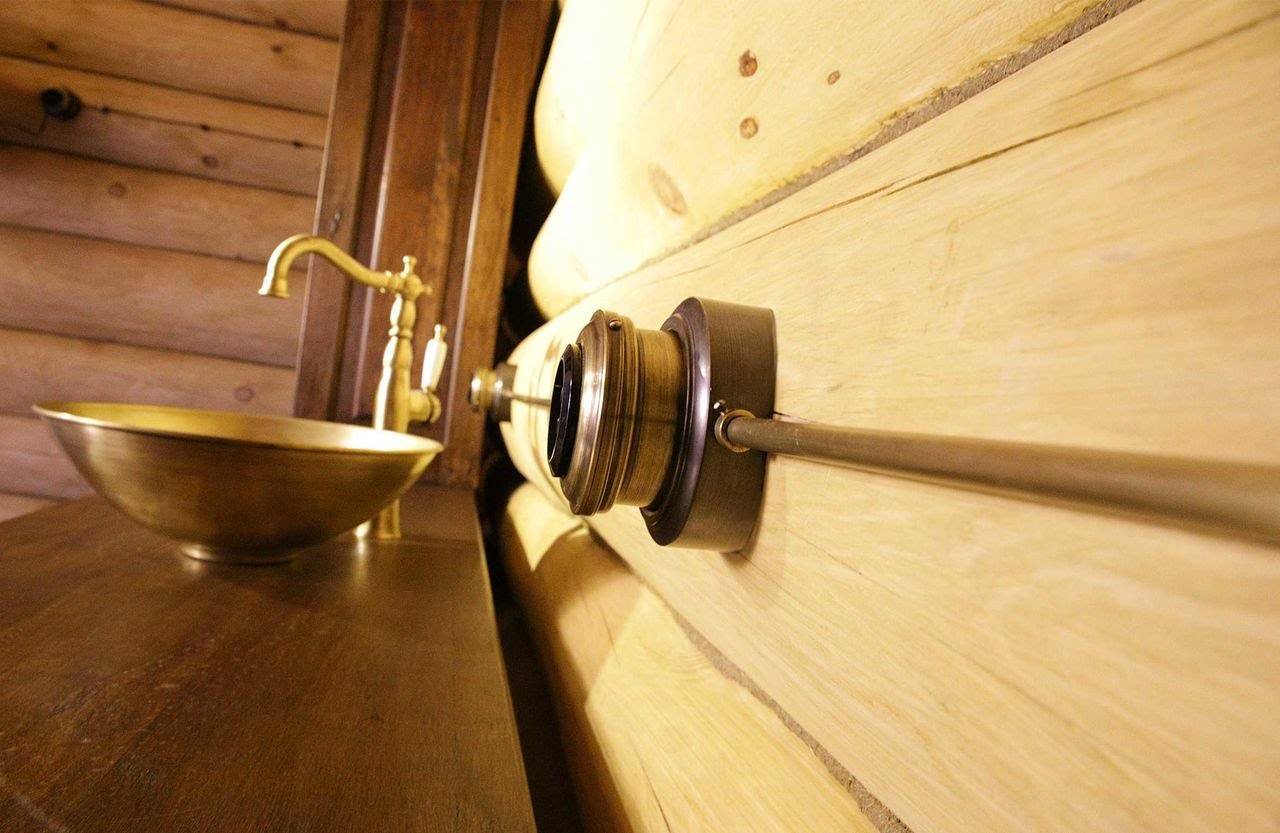

ролики для изоляции. Это небольшие керамические элементы, которые монтируются на поверхности и удерживают проводку. Все провода будут на виду, поэтому в плане эстетики вариант не самый лучший, но зато позволяет создать интерьер в стиле ретро. Подобный способ монтажа используют обычно в домах, построенных из оцилиндрованного бревна;
специальные скобы. Это самый дешевый и простой вариант, но внешне выглядит не очень;
металлорукав используется для открытой прокладки проводки только в нежилых зданиях, так как помещение становится похожим на производственное. Гофра, как ни старайся, не будет лежать идеально, будет провисать, и, к тому же, собирает пыль.

Расчет мощности потребителей

рассчитывают ток

Потребляемый ток приборов с электродвигателями (пылесос, холодильник и пр.) рассчитывают по формуле: I = W / (220 * cosϕ * КПД), где

W — выходная мощность на валу двигателя, Вт;
cosϕ — отношение активной мощности к полной потребляемой;
КПД — коэффициент полезного действия.

Все эти данные указываются в паспорте или на шильдике прибора. Если потребители не работают постоянно, как например, обычные кухонные электроприборы, расчетный ток умножают на коэффициент неодновременности, регламентируемый нормативными документами. Для жилых помещений он составляет К = 0,7.

В завершение расчета накидывают запас в 20%.

Как сделать своими руками?

Чтобы правильно смонтировать электросеть в подобных условиях, достаточно знать о правилах, оговоренных в посвященных данному вопросу нормативных документах. Таковыми являются Правила устройства и эксплуатации электроустановок (ПУЭ) и некоторые СНиПы. Ниже будут приведены самые важные, ключевые моменты.

Главный критерий — пожарная безопасность, он базируется на следующих принципах:

правильный выбор сечения проводов с тем, чтобы они не перегревались при подключении номинальной нагрузки;
надежная изоляция токоведущих частей от деревянных конструкций и друг от друга. Нарушение изоляции грозит искрением с последующим возгоранием. Состояние изоляции между токоведущими частями регулярно требуется проверять;
выполнение по всем правилам электрических соединений. При низком их качестве (неплотный контакт, окисление поверхности проводников) возрастает сопротивление на данном участке, а это приводит к сильному нагреву либо даже искрению;
правильный выбор и периодическая проверка работоспособности аппаратов защиты;
использование низковольтного освещения на 12 или 24 В (светодиоды и галогенные лампы).

Деревянный дом в течение 6-12 месяцев дает усадку — до 3 см на 1 м высоты. При монтаже это обязательно учитывается. Наименьшую усадку дают дома из клееного бруса.

4 Вводный провод и автомат – как выбрать правильно?

Для определения сечения кабеля, ведущего в дом, нужно рассчитать общую мощность (суммарную номинальную нагрузку) всех имеющихся электрических устройств и оборудования

Это особенно важно, если проводка в деревянном доме обновляется. То есть производится полная замена автовыключателей и внутренней разводки

При необходимости установки нового вводного кабеля на брусовый дом либо жилое строение из бревен следует обратиться в энергоснабжающую организацию. Его замена осуществляется до монтажа и опломбирования счетчика учета потребленного электричества.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат. При однофазном питании (220 В) используются устройства с 1 либо двумя полюсами.

Специалисты советуют подбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электроцепь. Тем самым он исключает опасность возникновения короткого замыкания.

С типом, характеристикой и номиналом вводного автомата (ВА) несложно определиться самостоятельно. Сначала берется мощность всего электрического оборудования в доме. По формуле P / U * 0,8 высчитывается показатель максимального тока. Его величину умножают на специальный коэффициент 1,1 и получают значение, при котором срабатывает выключатель на вводе (в большинстве случаев применяют предохранитель на 25 А).

Характеристику автовыключателя определяют посредством деления ТКЗ на величину номинального тока. Для индивидуальных домостроений рекомендуется применять устройства категории С. Они прекрасно показали себя при работе в электросетях со смешанной нагрузкой.

ВА монтируется после счетчика. Эти два прибора крепят в электрическом щите на DIN-рейку вместе с УЗО и автоматами для отдельных групп оборудования, после чего приступают к прокладке кабелей по жилищу.

Соединение проводов в распределительной коробке

Однофазная электропроводка

220 вольт

Для однофазной схемы электропроводки современная промышленность производит 2-х или 3-жильные кабели с медной и алюминиевой жилой.

Следует выбирать трехжильный кабель с индексом «нг» в маркировке, что означает негорючий. Изоляция таких проводов полностью пожаробезопасна.

Разводка

Распределительные коробки

Силовой (то есть подающий ток) кабель может подходить к распределительной коробке как из распредщита, так и из другой коробки.

С целью более равномерной нагрузки на силовой кабель, к нему подсоединяют иногда два-три помещения, в таком случае он может вестись из помещения в помещение через несколько распределительных коробок.

Он имеет три жилы – на фазу, ноль и заземление. Как правило, такие кабели имеют разноцветную изоляцию, чтобы не было путаницы. Провода и кабели в коробке соединяются следующими способами:

скрутка со спайкой
скрутка без спайки
зажим болтами в специальных клеммах

При соединении проводов будьте внимательны. Все фазные жилы должны соединяться с фазой на силовом кабеле, нулевые к нулю, соответственно, заземление тоже присоединяется к заземлению.

У вас должно получиться три скрутки независимо от того, сколько розеток присоединили. В скрутке с заземляющим кабелем может быть проводов меньше.

Чуть больше внимания требуют светильники и их выключатели, поскольку они должны соединяться между собой. Эти провода сразу отведите в сторону. Все светильники разведите поочередно, чтобы не запутаться в них.

К силовому кабелю присоединяете фазу выключателя и ноль светильника (соответственно, фаза к фазе, ноль к нолю). Оставшиеся концы проводов светильника и выключателя соединяете между собой. Эти концы скручиваются и изолируются отдельно от остальных скруток.

Внимание! Для многоламповых светильников (люстр) необходимо устанавливать сдвоенный выключатель (с двумя клавишами) и закладывать трехжильный кабель.

Скрутка

в ряд

Затем возьмите вторые плоскогубцы, и также удерживая провода в первых плоскогубцах, закручивайте их. Скрутка должна получиться достаточно тугой, но не перетяните, чтобы концы жил в скрутке не начали обламываться.

Кончики жил откусите кусачками (есть в ваших плоскогубцах) таким образом, чтобы они стали ровными.

При наличии паяльника, эти кончики можно запаять. Осталось заизолировать провода. Это также ответственный этап. Опытные специалисты надевают на скрутку пластиковую изолирующую трубку и фиксируют ее изоляционной лентой.

Можно просто обмотать концы проводов изолентой, без припаивания, но не жадничайте. Изоляция должна быть достаточно надежной и способной выдержать значительный нагрев.

Для изолирования проводов в коробке лучше применить ленту на тканевой основе, потому что она выдерживает более высокие температуры, чем полиэтиленовая. Укладывая провода внутри коробки, разведите их, чтобы фазовая скрутка находилась на противоположной стороне от скруток земли и нуля и не соприкасалась с ними.

Монтаж выключателей и розеток проводится после завершения отделочных работ. Но в закрытой проводке у вас должны быть заготовлены отверстия для них, установлены и закреплены монтажные коробки.

Вход электролинии в дом

Для подвода электроэнергии в дом (вне зависимости от источника питания – централизованного или автономного) используется два вида подключения:

воздушный – такая прокладка проводки в деревянном доме наиболее проста и дешева, не требует специальных мер по устройству траншеи. Однако кабель может быть поврежден в результате погодных условий (налипание снега, сильные порывы ветра) или человеческого фактора. Для такого способа подключения используются самонесущие изолированные провода (СИП), «прокидываемые» от столба к точке подключения и подключаемые с помощью фарфоровой арматуры. Геометрические параметры схемы электропроводки в деревянном доме с внешним воздушным подключением показаны на иллюстрации;
подземный. Для такой прокладки используется траншея и защитная труба, причем кабель марки ВВБШв диаметром не менее 16 мм в трубе выводится через фундамент до помещения, где будет располагаться распределительный щиток. Траншею устраивают с небольшим уклоном в сторону улицы. Места ввода трубы в здание и ее погружения в траншею тщательно заделываются – в трубу не должны попадать пыль, атмосферная влага и бытовые стоки.

Важно: работы по подключению проводки в каркасном доме или любой другой частной постройке осуществляются только сотрудниками службы энергоснабжения. Владельцы строения могут только подготовить точку ввода коммуникаций или перепоручить выполнение работ специализированным компаниям.. Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая

Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи

Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая. Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи.

При любом способе ввода правила ПУЭ запрещают использование в каркасных и деревянных строениях алюминиевых проводов, поэтому в точке входа необходимо осуществить переход с алюминиевых жил на медные.

Защита вводного кабеля

Вне зависимости от способа ввода, кабель от общественных коммуникаций до точки входа в строение не защищен от повреждений. Поэтому необходимо принять следующие меры для его защиты:

монтаж в толстостенной металлической трубе с небольшим количеством поворотов при подземном подключении или прохождение кабеля через стену дома в специальных втулках из толстостенной металлической трубы;
монтаж двухполюсного автомата на входе проводки в дом
при реконструируемых или вновь проведенных (еще не проверенных длительной эксплуатацией) внешних сетях желательно смонтировать дополнительный автомат защиты на столбе, от которого кабель направляется в дом.

Распределительный щиток при создании электропроводки в деревянном доме своими руками устанавливается из соображений близости к точке ввода энергокоммуникаций в строение и логичности расположения щитка с учетом дальнейшей прокладки кабелей.

Кабеля, розетки и другая аппаратура

Правильно выбрать тип и сечение кабеля и спроектировать подведение электричества для частного дома помогут схемы ниже. Сечение кабеля всегда побирается в соответствии с потребляемой мощностью (таблица).

Учитывайте, что кабель из алюминия менее надежен, так как может ломаться на перегибах. Для розеток нужен трехжильный кабель. Не забывайте и о заземлении, которое обязательно по ПУЭ!

Таблица выбора сечения провода.

Чтобы сделать монтаж розеток в деревянном доме безопасно, для них потребуются металлические гильзы и заглушки. В кирпичных домах часто используются пластмассовые, но в частном деревянном доме предпочтение следует отдавать именно металлу. Для монтажа проводки применяется 2 способа (видео 1 и 2):

Видео №1.

Видео №2.

1. Скрытый. Подойдет для деревянных зданий из бруса, особенно, если стены предполагается обшивать. Но и в срубах иногда выполняют монтаж скрытым способом. Однако, в данном случае он потребует много энергозатрат, сверления специальных каналов и пр.

2. Открытый. Чаще применяется в деревянных домах из бревна или уже полностью готовых домах из бруса, когда нет смысла срывать полы или сверлить стены. Сам провод при этом можно оставить открытым или уложить в металлический рукав, ПВХ трубу или короб.

Внимание! По нормам противопожарной безопасности и ПУЭ монтаж кабеля в металлическом или пластиковой рукаве недопустим!

Однако, как показывает практика, эти нормы сплошь и рядом нарушаются. Хозяева частых домов хотят сделать провода максимально незаметными в интерьере комнат, поэтому прячут их либо в пластиковые короба под цвет дерева, либо в металлические трубы и зашивают их в стены. В этом случае можно порекомендовать 2 вещи: тщательно обработать деревянные стены антипиренами и использовать специальный самозатухающий пластик.

Разводка электрики

Разводку электрики в деревянном доме можно осуществить двумя способами — открытым и скрытым.

Разводка электрики в деревянном доме открытым способом

При выполнении монтажных работ в деревянных домах, открытый способ разводки является наиболее популярным. При данном способе разводки, кабель прокладывается по стенам и потолкам в коробах (кабель-каналах), жестких и гофрированных ПВХ трубах, либо декоративным незащищенным кабелем на роликах (ретро стиль).

В связи с высокой опасностью пожара в деревянных домах, используемый электрический кабель должен быть с маркировкой НГ (не горючий).

Открытая разводка электрики в деревянном доме обладает следующими преимуществами — стоимость, простота в обслуживании и ремонте, легкая замена. К ее недостаткам можно отнести — недостаточная эстетика. Основным недостатком проводки на роликах (ретро стиль) является легкая возможность случайных повреждений.

Наиболее популярный способ разводки электрики в деревянных домах — разводка с использованием коробов. На сегодняшний день существует огромный ассортимент декоративных кабель-каналов различных расцветок, в том числе и дизайнерских. Современные короба можно легко вписать практически в любой интерьер. Например, существуют кабель-каналы, выполненные в виде плинтуса, задекорированные под дерево.

Также, необходимо принимать во внимание, что заполняемость короба электрическим кабелем не должна превышать 60%. Это необходимо для предупреждения перегрева кабеля в коробе

Перегрев, в свою очередь, может привести к нарушению изоляции и дальнейшим печальным последствиям.

Разводка электрики в деревянном доме скрытым способом

По своей сути представляет собой открытою разводку, при которой кабель укладывается в трубах ПВХ или металлических трубах. Данные трубы с кабелем, в свою очередь, прокладываются в межэтажных перекрытиях, за фальш-стенами или подшивными потолками.

Есть еще один способ скрытой разводки, который используется крайне редко — прокладка кабеля в ПВХ трубе по стене, с дальнейшим скрытием ее под слоем штукатурки.

Основное преимущество данного способа разводки — эстетика, которая заключается в том, что проводов не видно. Ее недостатки, по сравнению с открытой разводкой — более высокая стоимость, в том числе ремонта и замены, сложность обслуживания.

Проход кабеля через стену

Проводку кабеля через стены необходимо осуществлять посредствам гильз. Гильзы необходимо подбирать таким образом, чтобы их диаметр был значительно больше диаметра электрического кабеля. Гильзы должны быть изготовлены из металла или других несгораемых материалов достаточной прочности. Прочность необходима для того, чтобы при возможной усадке дома не произошло повреждение электрического кабеля.

Соединение кабелей

При организации электроснабжения хозяину дома необходимо обратить предметное внимание на соединение кабелей.

От распределительных коробок до оконечных устройств (розетки и выключатели) кабель должен идти целиковым куском. Если кабель все же не цельный, то его соединение обязательно должно происходить через еще одну распределительную коробку.

Места соединения
кабеля должны быть доступно для ревизий.

Важно!!!

Чем больше кабельных соединений, тем ниже нагрузочная способность системы.

В распределительных коробках соединение кабелей должно осуществляться при помощи винтовых, болтовых, пружинных зажимов, а также при помощи сварки или пайки.

Важно!!!

Применение «скруток» — не рекомендуется!

Выбор провода и устройств

Тем, кто планирует сделать проводку в деревянном доме своими руками, начинать собственно монтаж надо именно с выбора и покупки кабеля, розеток и выключателей. Промышленность предлагает широкий ассортимент кабельно-проводниковой продукции, лучший выбор для деревянного дома – кабель NYM или ВВГ. Они имеют примерно одинаковые потребительские характеристики и сопоставимую стоимость.

Основной параметр, на который следует обращать внимание при выборе кабеля, – его сечение. Оно измеряется в квадратных миллиметрах и указывается в маркировке изделия

Пример – ВВГ 3х2,5. Это трехжильный кабель, сечение каждой жилы 2,5 мм2.

Важно определить, какое сечение оптимально для каждого конкретного участка схемы. В основном на розеточном участке используют медь 2,5–4 мм2 (точное значение зависит от предполагаемой мощности подключаемого оборудования)

Для освещения подойдет алюминий сечением 1,5–2,5 мм2.

Особых требований к выключателям не предъявляется. Они должны соответствовать пожеланиям владельцев и иметь привлекательный вид. Не стоит покупать дешевую продукцию неизвестных фирм. Вряд ли кому-нибудь понравится менять выключатель раз в месяц.

Розетки выбирают исходя из места их установки, ориентируясь на планируемую мощность нагрузки. Для телевизора или пылесоса достаточно простой розетки на 6 А, а вот для подключения калорифера стоит подыскать розетку мощнее, она должна быть 16 А и обязательно с заземлением.

На каждой ветке схемы необходимо предусмотреть устройство автоматического отключения, это особенно актуально для деревянных зданий. Его характеристики также выбираются исходя из потребляемой мощности. В случае частного дома достаточно автоматических выключателей на 16 А.

https://youtube.com/watch?v=HsJiGTS4cas

Монтаж и разводка кабеля: пошаговая инструкция

Монтаж и разводка электрокабеля начинается с определения конкретной трассы. Сразу же размечаются места под выключатели и розетки. Если прокладка и разводка выполняются закрытым способом, придется сверлить в стенах штробы. Не забываем, что в будущем может потребоваться замена каких-то деталей, поэтому доступ к распределительным коробкам оставляем максимально доступным.

При открытом способе следует все выполнить максимально аккуратно, чтобы на виду оказался самый минимум кабеля. Распределительные коробки в этом случае почти всегда оказываются на виду (чаще всего их монтируют под потолком), поэтому замена и ремонт электропроводки не составляют проблемы.

Если разводка выполняется в металлической или ПВХ трубе, нужно подбирать ее диаметр так, чтобы кабель не занимал все пространство внутри. В идеале он не должен заполнять просвет трубы более, чем на 40%. Если для прокладки кабеля используется металлическая труба, ее края всегда нужно тщательно зачищать, чтобы во время монтажа не повредить электропровод.

Трубы лучше выбирать медные. Они крепятся к стенам при помощи подходящих хомутов. Затем в трубу протягивается кабель. В распределительной коробке всегда нужно оставлять запас кабеля (не менее 20-ти см). Если в будущем потребуется сделать перемонтаж, этот запас очень пригодится. Провода затем подключаются к розеткам и выключателям.

Аналогичным образом можно провести кабель и в ПВХ коробе. Чтобы на фоне деревянных стен короба не выглядели как инородное тело, лучше подыскать их в цвете «под дерево». А чтобы во время монтажа не перепутать кабеля, электрики всегда используются разметку и маркировку. Подписанные ярлычки помогут на запутаться в сотнях метров электрокабеля.

По окончании этих этапов обязательно нужно сделать заземление и провести еще одну важную работу – установить устройство защитного отключения (УЗО). Последнее защитит от удара током в том случае, если произойдет утечка тока на корпус стиральной машинки, бойлера или другой бытовой техники. По окончании проводится проверка, подключение и испытание работы всей системы.

Современную жизнь невозможно представить без электричества

Особое внимание требует электромонтаж в частном загородном доме, поскольку он требует повышенной безопасности. Для тех, кто строит свой дом и желает узнать, что такое пошаговая электропроводка в деревянном доме своими руками, следует очень тщательно соблюдать правила

Электрическая проводка в доме из дерева

Говоря о том, как провести проводку в деревянном доме, стоит знать, что процесс прокладки электропроводки состоит из таких этапов:

Прежде всего выполняется прокладка электрокабеля.
Далее монтируются распределительные коробки.
На следующем этапе устанавливаются розетки.
После этого монтируются выключатели.
Затем выполняется монтаж осветительных приборов.
Выполняется установка электрического щитка.
В конце устанавливается контур заземления.

Как прокладывать кабель и устанавливать коробки?

Говоря о том, как проложить кабель правильно, стоит знать, что проводка электрокабеля выполняется в кабельных каналах плинтуса. Есть другой метод — установка на бочонки из керамики, однако удобнее всего укладывать электрокабель в плинтус.

С внешней стороны кабельные каналы не монтируются, в данном случае прокладка кабеля осуществляется в трубках из меди.

В случае внутреннего монтажа электропроводки кабель надо будет разрезать на отрезки. После укладки кабеля замки закрывать на данном этапе не нужно.

В местах, где от электрокабеля разветвления питания уходят к выключателям, осветительным приборам и розеткам, понадобится установить коробки. Внутри короба элементы можно зафиксировать следующим образом:

Использование СИЗ. В данном случае кабель надо будет зачистить на 3 см, скрутить, установить на СИЗ и закрутить. Концы электрокабеля надо уложить в коробе так, чтобы они не контактировали между собой.
Скрепление вагами. Понадобится подготовить ваги с необходимым количеством углублений для шнуров. Говоря о том, как правильно проложить кабель, стоит знать, что нужно лишь зачистить провод на 12 мм, после чего вставить в углубления до щелчка. Концы нужно развести и закрепить так, чтобы они не контактировали между собой.
Бюджетным вариантом является соединение проводов с помощью скрутки и изоленты. Провода следует зачистить и скрутить между собой, после чего закрыть изолентой все оголенное основание. Провода укладываются в коробе так, чтобы они не соприкасались.

Установка розеток и осветительных приборов

Розетки в здании из дерева нужно крепить прямо к стенкам. Под розетки надо будет уложить материал для изоляции. В данном случае можно использовать асбест или алюминий. Розетки фиксируются крепко, чтобы они не двигались.

Провода желтого и зеленого цвета надо зажать в контакт заземления, остальные зажимаются в контакт питания.

Выключатели монтируются по тому же методу, что и розетки. Светильники должны размещаться как внутри деревянного дома, так и снаружи. Для внутреннего освещения в большинстве случаев используются:
