Правила монтажа электропроводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки .

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

Внутренняя открытая проводка

Такой вид электропроводки редко используются в домах, квартирах. Однако она является основным видом электропроводки в деревянных пожароопасных домах, банях, гаражах и арендных офисах. В офисах и других арендуемых помещениях удобно перепланировать открытую проводку под свои нужды.

Открытую проводку популярно проводить в кабельных каналах, которые разводятся по различным точкам потребления электроэнергии. Единственный недостаток кабельных каналов — это видимость и подчеркивание неровности поверхностей, по которым они проложены. Открытую проводку проводят горизонтально или вертикально.

Открытая электропроводка в стиле ретро

При горизонтальной укладке электропроводки, отступают от потолка на 20 см. Если тянут две пары проводов, тогда выдерживают расстояние в 10 см. Если открытая электропроводка проводится в кабельных каналах, тогда размер канала выбирается в зависимости от сечения проводов и их числа.

Иногда вместо кабельных каналов используют пластиковые плинтусы, имеющие специальную полость для укладки электропроводки с крышкой. Для монтажа открытой проводки под старину используют фарфоровые изоляторы. Однако реализовать такую проводку под старину нелегко, так как найти необходимые изоляторы и специальный витой медный провод со специфической изоляцией нелегко, что отображается на не маленькой стоимости монтажа.

Это интересно: Фотообои на кухню, расширяющие пространство

Способы установки розеток и выключателей

В зависимости от типа проводки используются розетки и выключатели наружного или встраиваемого образца. Наружные модели просто прикручиваются к стене саморезами или приклеиваются клеем. Под встраиваемые модели коронкой в стене вырезают углубление, внутри которого гипсом закрепляют подрозетник. Розетку или выключатель в подрозетнике фиксируют прижимным механизмом.

Соблюдая правила монтажа электропроводки, практически все работы можно выполнить дома самостоятельно. Но если существуют какие-то сомнения, лучше проконсультироваться со специалистами.

https://youtube.com/watch?v=fH1TiXScniw

Это интересно: Как составить смету на электромонтажные работы — образец с видео

Общая классификация электропроводок

Согласно вышеприведенному определению ГОСТ электропроводка состоит из кабельной системы (проводов и кабелей), системы защиты и системы крепления.

Поэтому общую классификацию электропроводок можно представить следующим образом:

1. По конструктивным особенностям кабельной системы

По типу используемого в кабеле электропроводящего материала электропроводка бывает:

• алюминиевая,
• медная.

По количеству жил электропроводящего материала электропроводку различают:

• одножильная,
• многожильная.

4. По конструктивным особенностям электропроводки в целом

По количеству используемых фаз электропроводка бывает:

• однофазная (220 В),
• трехфазная (380 В).

По наличию заземляющего контура электропроводка подразделяется:

• Без контура заземления (двухпроводная),
• С контуром заземлением (трехпроводная).

По конструктивному исполнению, начиная от вводного щитка электропроводка классифицируется:

• Кольцевая (последовательная) (замкнутая цепь снабжает все освещение, электроприборы и розетки в пределах одной квартиры либо строения, площадь которых не должна быть более 100 м2),
• Шлейфовая (параллельная) (кабель прокладывается к одной точке, от которой дальше электропитание передается к соседней),
• Радиальная («звездочка») (к любой группе освещения, группе розеток и электроприбору прокладывается отдельный кабель, что позволяет подключать мощные электроприборы более безопасным способом),
• Дозовая (распределительная) коробка (кабель от щитка прокладывается на распределительные коробки, от которых по одному проводу отходит на выключатель и патрон).

Рассмотрим наиболее встречаемые на практике сочетания видов электропроводок.

Это интересно: Типы систем заземления применяемых в России — освещаем суть

Наружная электропроводка

Ее применяют при монтаже уличного освещения, подведении электричества к садово-дачным постройкам (гараж, баня, хозблок) или на чердак строения.

Наружная электропроводка может быть осуществлена следующими способами:

• Прокладка по воздуху между опорами (тросовая или струнная электропроводка),
• Прокладка по поверхности зданий и построек,
• Подземная прокладка (скрытая проводка).

На заметку!

Для выбора наиболее подходящего способа прокладки кабеля нужно руководствоваться Правилами устройства электроустановок (ПУЭ).

Также на выбор влияют условия окружающей среды (в чердачных помещениях необходимо позаботиться о надежной защите кабельной системы от влаги, а в деревянном доме – от возгорания).

Типы кабель-каналов для проводки

Прокладка кабельканалов для электропроводки производится непосредственно по поверхности потолка и стен. Поливинилхлорид, из которого изготавливается канал, негорючий и не проводит ток. Кроме того, у него привлекательный внешний вид – впишется он в любой тип интерьера. Размер кабель-каналов подбирается с учетом того, сколько проводов будет прокладываться внутри

Также необходимо обращать внимание и на их сечение. Существует немало элементов, чтобы осуществить разводку: углы внутренние и внешние, крестовины и тройники, коробы из пластика

Для прокладки проводки используются кабели с изоляцией из ПВХ. Как правило, используются провода с медными жилами. Сечение проводов выбирается исходя из того, какую мощность имеют потребители. Другой тип кабельканалов для электропроводки – это плинтусы с полостями внутри. Они состоят из двух конструктивных элементов: декоративная крышка и крепящийся к стенке короб.

СОЕДИНЕНИЕ ПРОВОДОВ ПРИ ИХ ПРОКЛАДКЕ

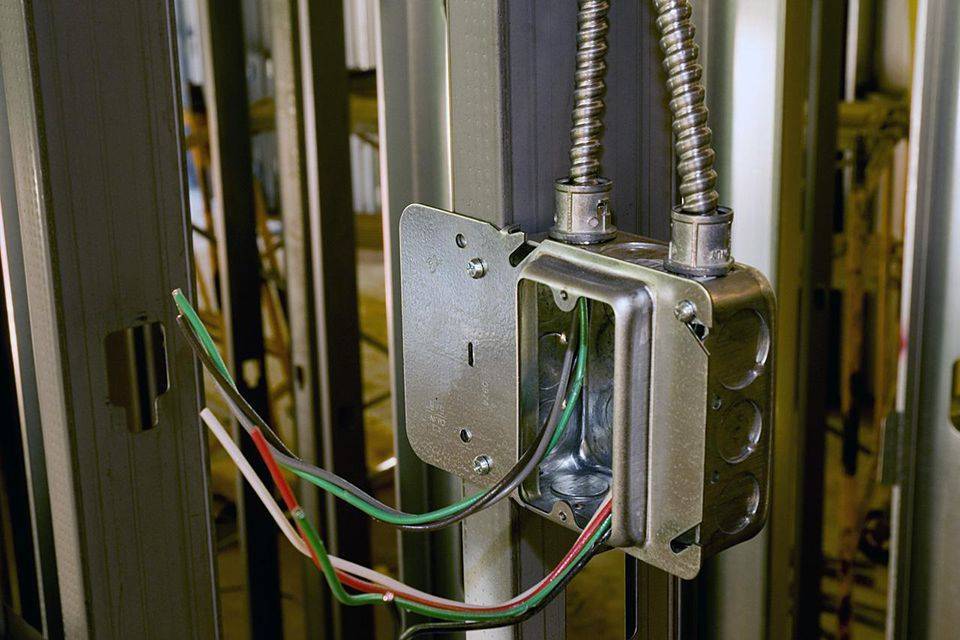

Для соединений электропроводки должны использоваться распределительные коробки, установленные на участках, доступных для осмотра, ремонта электропроводки.

Кстати, здесь более подробно рассматриваются способы соединения проводов

Прокладка проводки при выполнении соединений должен предусматривать запас длины, гарантирующий возможность повторного соединения, отсутствие механических напряжений.

Соединения следует надёжно изолировать, они должны иметь изоляцию, равноценную целым участкам этих проводов или кабелей.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Особенности проводов

Как правило, в здание ввод осуществляется при помощи кабеля СИП. Если стоит вопрос, выбрать медный или алюминиевый, лучше всего отдать предпочтение первым, так как у них большая электропроводность (на 30 %), значительно реже происходит перегрев. Но запрещается скручивать медные и алюминиевые провода – они быстро окислятся, и потеряется (если не полностью, то частично) электропроводимость.

Чтобы соединить медный и алюминиевый провода, обязательно нужно использовать переходные зажимы. Скрутка допускается при использовании проводов из одинаковых металлов. Что касается изоляции, то поливинилхлоридная способна прослужить даже в экстремальных условиях свыше 25 лет. Медные провода с изоляцией из ПВХ марки ВВГ и алюминиевые АВВГ предназначаются для подключения к воздушной линии. Но проблема в том, что поливинилхлорид под действием ультрафиолета быстро разрушается. По этой причине такие провода желательно использовать для ввода.

Вся электропроводка, как квартирная так и промышленная делится на несколько видов. Их не так уж и много и именно о них мы поговорим с вами в этой статье.

В своих статьях мы часто рассуждаем и рассказываем о электропроводке, используем различные термины и формулировки, которые не всегда могут быть понятны обывателям. Не каждый человек часто сталкивается с электрикой, а большинство и вовсе доверяют этот вопрос квалифицированным людям и это правильно. Но для тех кто хочет удовлетворить свою любознательность или просто расширить кругозор я с удовольствием расскажу о том, какие виды электропроводки бывают.

Будь то жилой дом или офис, квартира или промышленное помещение, везде есть электричество, освещение, розетки, щиты. В наше время без него просто не обойтись. Один кабель лежит на лотке, другой в кабель канале, третий вовсе закреплен на тросе. Как во всем этом разобраться и не запутаться в терминологии. Давайте разбираться.

Общие требования

Данные требования касаются размещения элементов проводки: счетчиков, коробок разветвительных, розеток, выключателей и размещения электрических проводов.

Коробки разветвительные, выключатели и розетки, электросчетчики размещаются в местах, доступных для их обслуживания (при этом все токоведущие части закрываются).
Выключатели целесообразно размещать в каждой комнате с одной стороны от двери. Высота размещения – 1,5 метра от уровня чистого пола (напольного покрытия)

Обратите внимание: при открывании двери в комнату выключатель должен оставаться досягаемым.
Розетки монтируются на высоте 0,5 – 0,8 м от уровня чистого пола. Места их расположения определяются планируемой расстановкой электрического оборудования.
Существуют требования и на количество розеток в квартире: согласно правилам пожарной безопасности их устанавливают не менее одной на шесть квадратных метров

На кухне, независимо от ее площади, их должно быть смонтировано не менее трех.
Во влажных помещениях – туалетах и ванных комнатах – устанавливать розетки запрещено. Но здесь есть один нюанс: для подключения фенов и электробритв допускается монтировать в ванных розетки, которые питаются от разделительных трансформаторов с двойной изоляцией.
Не допускается устанавливать розетки ближе, чем на полметра от заземленных батарей отопления, газовых плит, стальных трубопроводов и прочих металлических устройств.
Розетки на межкомнатной перегородке целесообразно устанавливать в одной точке с каждой стороне перегородки. Они в этом случае подключаются параллельно через сквозное отверстие в стене.
Все ответвления и соединения электрических проводов в квартире выполняются только в ответвительных и соединительных коробках.

Чтобы в дальнейшем при ремонтах не было проблем с повреждением электропроводки, провода следует прокладывать только горизонтально и вертикально. Причем необходимо план прокладки сети хранить. Есть общепринятые нормы размещения проводов:

• горизонтальные участки размещаются на расстоянии 50 – 100 мм от балок и карнизов и на 150 мм от потолка и плинтуса (в последнем случае допускается расстояние 200 мм);
• вертикально расположенные участки электросети должны быть отнесены от углов комнаты и дверных и оконных проемов минимум на 100 мм. При этом соприкосновение провода с металлическими конструкциями здания (если таковые имеются) не допускается;
• если рядом с проводкой расположены трубы отопления или горячей воды, ее необходимо защитить асбестовыми прокладками. Еще один допустимый вариант – применение провода с термозащитным покрытием;
• если провод размещается параллельно газовой трубе (или трубопроводу с любым другим горючим веществом), расстояние между ними должно быть не менее 0,4 метра;
• в квартире запрещено прокладывать электропровода пучками. Также недопустимо располагать их с зазором менее 3 мм.

Схема правильной электропроводки в доме

Жилы проводов зануления и заземления соединяются между собой сваркой. Электроприборы, подлежащие защите, присоединяются к защитным проводам посредством болтовых соединений.

Для зануления стационарных электроплит от квартирного счетчика прокладывается отдельный проводник. Его сечение должно быть равно сечению провода фазы. Присоединяется этот проводник перед электросчетчиком к защитному проводнику сети электропитания. Заземляющие и зануляющие проводники не должны иметь выключателей или предохранителей. Это правило необходимо соблюдать, иначе в момент срабатывания защиты все бытовые приборы окажутся в зоне воздействия опасного потенциала сети.

Все вышеперечисленные требования относятся к области электробезопасности.

СПОСОБЫ ПРОКЛАДКИ ЭЛЕКТРОПРОВОДКИ

Открытая прокладка выполняется непосредственно на поверхности стен и потолка. Такая электропроводка экономична, легка при монтаже, обслуживании. Идеально подходит для дачи, подсобных помещений, где внешний вид интерьера не столь важен.

При выполнении электропроводки в комнатах жилых, подсобных помещений открытая прокладка изолированных незащищённых проводов допускается на высоте не меньше 2-х метров. При этом она должна выполняться на роликах или изоляторах, устанавливаемых непосредственно на поверхности строительных конструкций.

Высота прокладки защищённых проводов (трубы, лотки, пр.), а также кабелей не нормируется.

Электропроводка, монтируемая в кабель-каналах, заслуживает отдельного внимания. На поверхность стен или потолков крепятся полые короба – кабель-каналы. Затем укладываются электрические провода.

Такая проводка безопасна, доступна, достаточно эстетична. Кабель-каналы имеют разные варианты цветового исполнения: от традиционного белого до отделки «под дерево».

Кабель-каналы для электропроводки производятся различных размеров. При выборе должно учитываться условие: провода и кабели (их суммарная площадь сечения, включая изоляцию) не должны заполнять короб с открываемой крышкой (его поперечное сечение) более чем на 40%.

Прокладка скрытой электропроводки выполняется:

• в металлорукавах;
• трубах;
• негорючих коробах;
• пустотах, углублениях строительных конструкций;
• под штукатуркой.

В душевых, ванных комнатах, санузлах, саунах правила прокладки обязывают применять скрытую электропроводку. Здесь использование проводов с металлической оболочкой, металлорукавов, стальных труб не допускается. Также нельзя устанавливать розетки, выключатели непосредственно в этих помещениях.

Прокладка электропроводки за подвесными потолками должен выполняться с использованием негорючих материалов: стальные, пластмассовые трубы, металлорукава, короба.

Прокладка скрытой проводки, выполняемый в стенах, перекрытиях из негорючих материалов, может производиться на любой высоте.

Кроме того, про способы прокладки электропроводки можно посмотреть здесь.

Скрытая электропроводка

Как мы можем понять из названия, к скрытой электропроводке мы можем отнести всю электропроводку, которая проведена скрыто от глаз. К ней мы можем отнести электропроводку в стенах нашей квартиры, когда кабель прокладывается в предварительно подготовленных штробах, проводку за подвесным потолком, проводку в стяжке пола, в гипсокартонных перегородках, в каналах бетонных перекрытий, в земле.

Скрытая электропроводка может выполняться в

• металлических трубах и металлорукаве
• трубах ПВХ и гофрированных ПВХ трубах
• в металлических лотках
• в каналах бетонных конструкций

У скрытой электропроводки есть свои недостатки и достоинства по сравнению с открытой и наружной электропроводкой.

Недостатки скрытой электропроводки

• так как проводка сделана скрыто, зачастую в стенах и перекрытия, теплоотдача проводки нарушается и требуется увеличивать сечение жил.
• сложно обслуживать и в большинстве случаев ремонт электропроводки может привести к частичному ремонту помещения
• нужно несколько раз продумать электропроводку перед началом монтажа, так как впоследствии будет достаточно сложно что – то перенести и добавить
• требует предварительной подготовки поверхности перед монтажом – предварительная подготовка штроб.
• требует значительно больших трудозатрат при монтаже.

Достоинства скрытой электропроводки

• самым главным достоинством скрытой электропроводки является именно то, что она скрыта от глаз. Все кабели, распределительные коробки находятся скрыто от наших глаз и на виду остается только фурнитура.
• достаточно сложно повредить ее случайно. В основном повреждается только при сверлении стен. В этом случае, при грамотно проложенном кабеле (строго вертикально от розеток и выключателей) повредить ее практически невозможно – вполне очевидно, где расположен кабель.
• не мешает общему дизайну помещения.

На это описание способов проводки мы заканчиваем, их оказалось не так много и ничего сложного в итоге! О каждом отдельном виде проводки мы подготовим для вас отдельную статью и постараемся описать все максимально подробно – подписывайтесь и не пропустите. А если у вас уже сейчас появились вопросы – обязательно задавайте, мы с удовольствием вам ответим!

Открытый тип наружной проводки

Наружная открытая электропроводка монтируется на воздушных линиях электропередач. В их конструкции присутствуют деревянные или железобетонные опоры, кабели и провода. Существуют правила эксплуатации электрических установок (сокращенно ПУЭ), по ним рекомендуется придерживаться таких норм во время монтажа:

1. От горизонтальной поверхности до неизолированных проводов должно быть выдержано расстояние не менее 2,75 м. Горизонтальная поверхность – это крыша здания, земля и т. д.
2. От поверхности до проводов расстояние должно быть более 6 метров, если производится прокладка над дорогой.
3. Нельзя производить прокладку воздушных линий по крышам зданий. Исключение – ввод электропитания в здание.
4. Расстояние между двумя соседними неизолированными проводами не должно быть меньше 15 см (при напряжении 220 В).
5. От ближайшего провода до балкона должно быть более полутора метров.

Для того чтобы подсоединить отдельное здание к линии электропередачи, допускается применять алюминиевые провода с изоляцией (типа СИП) или без нее. В последнее время отдают предпочтение проводам СИП, так как они надежные и долговечные, с ними проще работать.

Срок службы провода из алюминия более 45 лет – именно такую гарантию обычно дают производители. Алюминий – это относительно дешевый металл, который способен перенести любые климатические невзгоды. Главное – правильно подобрать сечение. Для этого необходимо заранее посчитать суммарную мощность потребителей электроэнергии в доме, учесть пусковые токи электрических моторов (если таковые имеются), добавить около 25 % для резерва.

Главные правила монтажа

Их выполнение позволит правильно собрать электрическую сеть и обеспечить ее безопасное функционирование.

Правила монтажа розеток и выключателей

1. Все электрические приборы — счетчики, разветкоробки, выключатели и розетки должны быть легкодоступными для пользователя. Никаких укромных мест, никаких недоступных высот — все должно быть под рукой.
2. Выключатели в одной квартире лучше расположить по одну сторону от входа в комнаты. Высота размещения должна быть не ниже 1,5 метров, а дверь должна открываться таким образом, чтобы не мешать пользоваться выключателем.
3. Розетки нужно устанавливать только в тех местах, где предположительно будут размещены электрические бытовые приборы. Высота установки — 0,5-0,8 метра. По правилам пожарной безопасности на каждые 6 квадратных метров площади дома предусмотрена всего одна розетка. А вот в кухне на ту же площадь необходимо установить не менее 3-х розеток.
4. Во влажных помещениях — в ванной или душевой — они вообще не желательны. Но если без них не обойтись, то следует доукомплектовать их специальным разделительным трансформатором с двойной изоляцией. Кстати, сам трансформатор устанавливают за пределами влажного помещения в отдельном блоке.
5. Если вы хотите сэкономить, то можете установить розетки на одну стену в соседних комнатах и подключить их параллельно через сквозное отверстие.

Самое важное — это расстояние от розеток до раковины, мойки, радиаторов отопления, труб, газовых и электрических плит. Оно должно быть не меньше 0,5 метра

А теперь, что касается самой проводки…

Правила монтажа проводки

Вся проводка выполняется только в горизонтальной и вертикальной плоскости. Горизонтальную проводку можно прокладывать у пола или под потолком с точным соблюдением некоторых размеров:

1. от пола до места проводки вверх — 150-200 миллиметров;
2. от потолка вниз — 150 миллиметров;
3. от карниза или балки — 50-100 миллиметров;
4. при вертикальном размещении — 100 миллиметров от углов комнат, оконных или дверных проемов.

• Провода не должны соприкасаться с металлическими деталями и конструкциями. От газовой трубы их необходимо располагать на расстоянии не меньше 0,4 метра. А если они будут проходить вблизи труб отопления или подачи горячей воды, то их придется заизолировать асбестом. Другой вариант — сразу купить материал с термозащитной оплеткой.
• Нельзя вести провода пучком. Между отдельными проводами обязательно должен оставаться промежуток не менее 3-х миллиметров.
• Все соединения, а также ответвления необходимо выполнять в специальных коробках. Это закон электромонтажа.
• Все нулевые или заземляющие провода нужно соединять только сваркой. А вот к приборам их фиксируют исключительно болтовым соединением — и никак иначе. Заземляющий провод обязательно тянется от распределительного щитка, и его сечение должно быть равным сечению фазного провода.
• В цепи заземляющего провода нельзя устанавливать разрыватели цепи — никаких автоматов, включателей и предохранителей.

С правилами все понятно. Теперь о вариантах монтажа проводки.

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания

Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Правила работы с проводами

Средства защиты при работе

Прежде чем подсоединять провод, следует отмерить необходимую длину, обрезав и сняв изоляцию с края кабеля. Чтобы сделать такую работу используются различные инструменты. Речь идет об удлиненных плоскогубцах (круглогубцах) и кусачках

Покупая такие инструменты, необходимо обратить внимание, чтобы их ручки имели изоляцию. При помощи обычных плоскогубцев удобно обрабатывать большие кабеля

Круглогубцы, имеющие на концах кусачки, идеально подходят, если требуется свернуть неизолированный конец в кольцо. Кусачки также позволяют обрезать часть провода, даже если тот находится в труднодоступном месте.

Тем не менее, наиболее универсальный и полезный инструмент – съемник изоляции. Он состоит из проемов для запрессовки концов, кусачек и калиброванных отверстий, которые позволяют подрезать и снимать изоляцию. Данный инструмент позволяет делать с кабелями многие манипуляции.

Для защиты себя и окружающих в момент выполнения электромонтажных работ следует придерживаться определенных правил:

• Пользоваться только исправным оборудованием, надежными электроинструментами, переносками и удлинителями;
• Прежде чем начинать работу, рекомендуется отключение подачи электричества. Следует воспользоваться УЗО или автоматами. Кто-то может случайно включить напряжение на площадке, для предупреждения такой ситуации следует предварительно повесить табличку с предупреждением;
• В качестве страховки использовать тестеры и индикаторные отвертки;
• Проконтролировать качество изоляции на рабочих инструментах;
• Постараться не проводить монтажные работы в одиночку – всегда может пригодиться помощь.

Если электропроводка прокладывается под потолком, то лучше не пользоваться стульями или столами. Для этой цели требуется только помост. В помещении, где осуществляются работы, должен быть огнетушитель, так как искрящиеся провода заливать водой нельзя.

Прокладка проводов

Особого внимания заслуживает прокладка проводов. Она может быть скрытой, открытой или же осуществляться с применением комбинированного метода. Независимо от способа прокладки нормы и правила размещения электропроводки гласят:

• для минимизации проблем во время ремонтных работ провода должны лежать строго вертикально или горизонтально;
• горизонтальные участки следует размещать на расстоянии 150 мм от потолка (в некоторых случаях допускается 200 мм);
• вертикальные участки не должны быть в непосредственной близости от углов и проемов дверей и окон – минимальное значение 100 мм;
• от газовых труб расстояние составляет минимум 0,4 метра;
• сами провода не должны соприкасаться между собой.

Так же нужно обратить внимание на разницу размещение групповых электрических сетей в зависимости от типа комнаты. Это можно узнать исходя из таблицы 14.-110-2003, так же монтаж электропроводки описывает ГОСТ Р 50571.5.52-2011

Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения.

СКРЫТАЯ ЭЛЕКТРОПРОВОДКА

Скрытую электропроводку прокладывают внутри конструктивных элементов здания – в перекрытиях и фундаментах, в стенных поверхностях, под съёмными полами. Есть несколько способов укладки кабеля или провода:

• в трубах;
• в бороздах под штукатурку;
• в гибком металлическом рукаве;
• в пустотах строительной конструкции;
• в каналах;
• в коробах;
• в нишах гипсокартонных конструкций.

Сейчас встречается редко, но в советское время часто применялся такой способ, как замоноличивание проводников в строительную конструкцию при её изготовлении.

Преимущества скрытой проводки:

1. Она не видна, не портит интерьер помещения и не препятствует никаким отделочным работам.

2. Такой способ прокладки характеризуется высоким уровнем электрической безопасности. Все проводники скрыты, а значит прикосновение к токоведущим частям и поражение электрическим током сведены к минимуму.

3. Находясь под слоем штукатурки, скрытая проводка не имеет доступа воздуха, вследствие чего обладает высокой пожарной безопасностью.

4. На элементы скрытой проводки не оказывается солнечного и механического воздействия, за счёт чего увеличивается её срок службы.

Недостатки скрытого способа прокладки эл. проводки:

1. Практически невозможен ремонт такой проводки. Если где-то перегорит провод, отыскать место повреждения будет очень проблематично.

2. Трудоёмкий монтаж.

3. Необходимо сразу чётко продумывать места расположения розеток и выключателей, пути прокладки проводов, так как в дальнейшем что-то поменять будет трудно.

4. Потребуется составление точной схемы пролегания проводки. Ведь когда нужно просверлить отверстие для крепления картины или полочек, надо быть уверенным, что не попадёшь сверлом в провод. Можно, конечно, обойтись без схемы, но тогда придётся купить специальный прибор для обнаружения скрытой проводки.

Электропроводка открытого типа

Одним из самых распространенных видов монтажа осветительных сетей является обычная электропроводка открытого типа, которая может прокладываться по опорам, потолкам, площади стен и прочим конструктивным частям зданий. Причем прокладка такой электропроводки производиться несколькими способами: в металлических или полиэтиленовых трубах, по площади стен и строительных конструкций, на перекрытиях по тросам, струнам, роликам, в коробках и на специальных лотках.

Струнная или тросовая электропроводка

Струнная электропроводка используются обычно для оснащения распределительных, магистральных линий в силовых сетях и освещении с наружной и внутренней стороны помещений. Кабели в струнных электропроводках подвешиваются на стальной струне, вплотную присоединяемой к выступам различных строительных элементов.

Электропроводка с защитными кабелями по площади стен, потолков, на специальных лентах и полосах. Для крепления к стенам и поверхности потолка используются скобки, устанавливаемые на распорных дюбелях и шурупах, а для соединения – ответвительные коробки.

Монтаж электропроводки в гофрированных ПВХ трубах

Электрическая проводка в полипропиленовых и полиэтиленовых трубах могут прокладываться и скрыто, и открыто, в т.ч. в специальных каналах различных строительных элементов, в полах зданий. Неметаллические трубы применяются, если максимально допустимая температура не превышает 60 градусов Цельсию по, поэтому их обычно не используют в горячих цехах, где обычно прокладываются стальные трубы.

Электропроводка в коробах и лотках

Электропроводка в коробах и лотках применяется тогда, когда большое количество кабелей, потоки которых монтировать другими методами проблематично, приходится прокладывать по одним трассам

К достоинствам данного способа прокладки электропроводов можно отнести то, что он без особых трудовых затрат позволяет менять схемы прохода кабелей, что особенно важно в условиях регулярной смены оборудования и технологий

Классификация электропроводок

По типу монтажа электропроводка может быть внутренней и наружной. Монтаж внутренней электропроводки проводится внутри зданий и конструкций. Наружный вид электропроводки ведется снаружи зданий, по поверхностям стен, под различными навесами, на опорах и столбах. Также любой вид электропроводки может вестись скрытно или открытым способом.

Открытая электропроводка в деревянном доме

Так открытая электропроводка может проводиться по различным конструкциям зданий, стенам, потолку. Монтаж открытого вида электропроводки также может вестись в трубах, кабельных каналах, в гибкой пластиковой гофре. Скрытая электропроводка проводится внутри конструкций зданий, в перекрытиях, под полом, в стенах.

Скрытый монтаж укладывается также в гофре, гибких трубах, кабельных каналах, в полостях бетонных панелей, в пробитых штробах стен. В домах, квартирах делается скрытая электропроводка в целях пожарной безопасности. Открытая наружная электропроводка ведется по воздушным линиям с креплением на опорах.

Такая проводка прокладывается с учетом мер безопасности. Так провода без изоляции необходимо располагать не ближе 2, 75 метра от поверхности крыши домов и других сооружений. Если воздушная линия проходит над дорогой, тогда ее высота относительно дороги берется от 6 м и выше.

Пример прокладки кабелей в металлической гофре, кабель каналах, пластиковых лотках

Запрещается вести воздушную линию по кровле зданий, если это не касается ввода в здание. Не изолированные провода для линий 220 В не должны проходить ближе 15 см друг от друга, а расстояние до балконов всех сооружений и окон не может быть меньше 1,5 м.

Скрытая внутренняя проводка

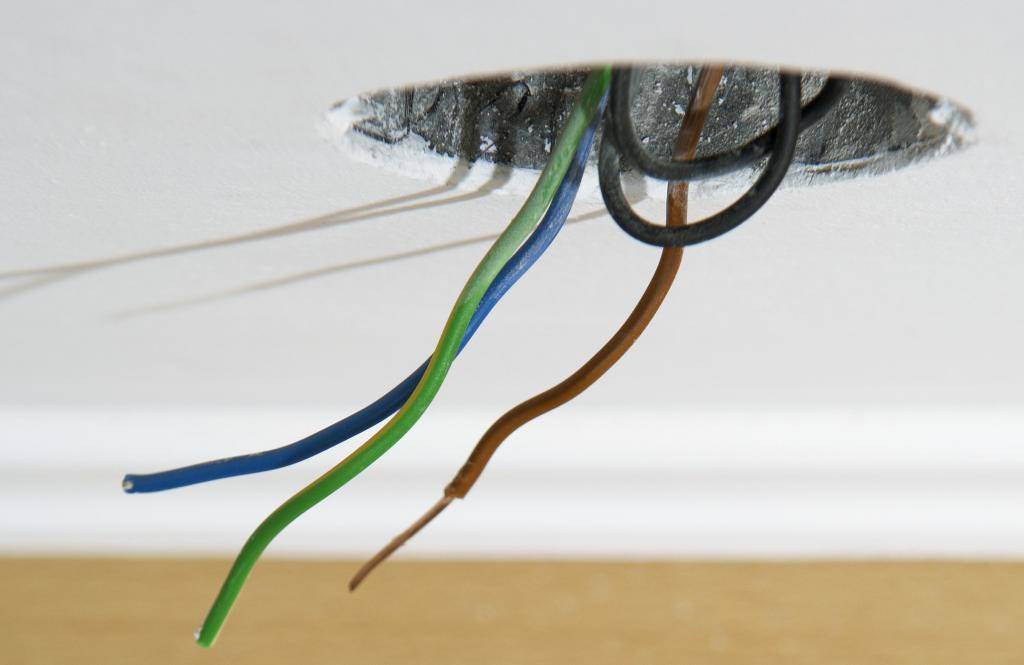

Как правило, монтаж электропроводки в новой квартире осуществляется с использованием штроб – это канавы в стенах, в которые укладывается кабель. По сути, если нет легкого доступа к проводке, она считается скрытой. Провода можно скрывать за каркасными конструкциями, в стенах, потолке, под полом. Это скрытая электропроводка, так как нет доступа к цепям.

При сборке подвесного потолка необходимо монтировать элементы освещения. При этом в потолке встраиваются точечные и коробчатые светильники, подвешиваются лампионы и люстры. Прокладка проводов осуществляется при помощи гофрированных трубок, крепящихся на каркасе. Срок службы гофры свыше 15 лет. Если стены из бетона или кирпича, то провода скрываются в толще штукатурки.

Иногда в стенах прокладываются гофрированные или металлопластиковые трубы – такой вид электропроводки называется сменяемым. При необходимости можно без особого труда извлечь старые провода и вместо них установить новые. Теперь вы знаете, как провести электропроводку в частном доме и квартире. Способов немного, поэтому запутаться сложно.
