Электропроводка в доме своими руками: видео, схемы, фото

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

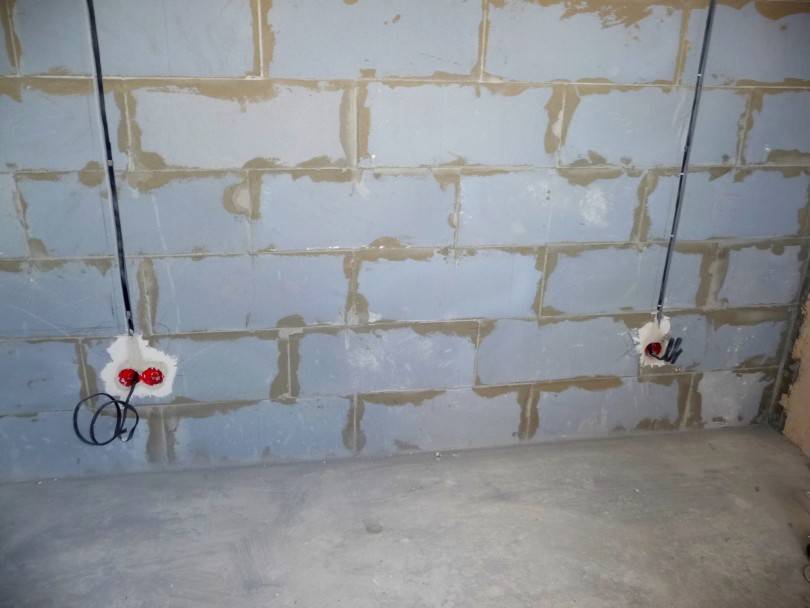

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме

В таких строениях особенно важно соблюдать правила противопожарной безопасности

Требования к проводке

Дерево — это самый популярный материал, применяемый при строительстве частного жилья. Несмотря на свои достоинства, древесина является пожароопасным и легко воспламеняемым материалом.

Базовые требования, предъявляемые к электропроводке в строениях из дерева:

Безопасность — проводка должна быть проложена таким образом, чтобы свести к минимуму вероятность перегрева и воспламенения кабеля, а также предотвратить передачу открытого пламени на прилегающие деревянные конструкции.
Проектирование — технические характеристики и эксплуатационные качества применяемых проводов и компонентов должны соответствовать расчётной пиковой нагрузке на конкретном участке электросети. Для предотвращения нагревания сечения кабеля подбирается с запасом 20–30%.

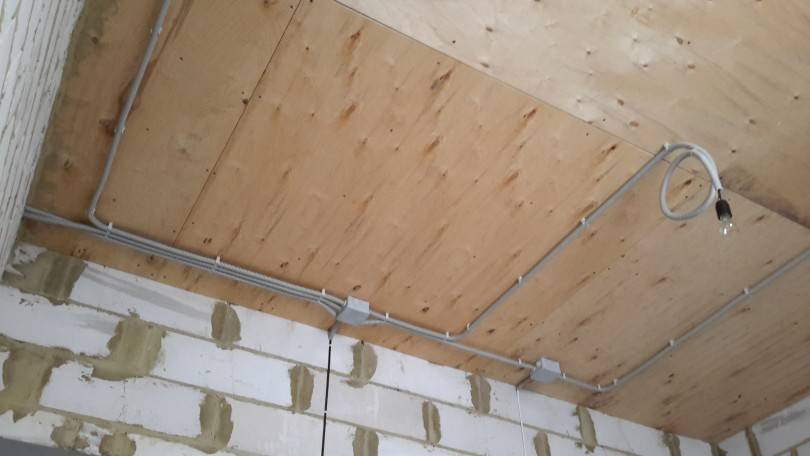

Способ прокладки — электрификацию деревянных строений предпочтительней выполнять открытым способом. Это позволяет беспрепятственно и с постоянной периодичностью проводить диагностику состояния электросети.
Изоляция — месторасположение узла ввода (электрощит) должно быть изолированно от сопряжения с деревянными конструкциями. Идеально если электрический щиток будет установлен в помещении с перегородкой из негорючих материалов.
Проводник — в качестве проводника лучше использовать трёхжильный медный кабель с изоляцией из негорючих материалов. Прокладывать кабель в ПВХ гофре строго запрещено.
Автоматика — на каждую группу в электросети должен быть установлен автоматический выключатель. Номинал токов выключателя подбирается в соответствии с нагрузкой на участке. Завышать номинал токов крайне не рекомендуется, так как это приведёт к перегреву проводника.

Проводить самостоятельную прокладку силового кабеля и монтаж электрической сети без соответствующего опыта не рекомендуется — этим должны заниматься специалисты. Но каждый владелец частного дома обязан знать основные правила электрификации. Это позволит ему провести диагностику уже имеющейся проводки, а также даст возможность проконтролировать качество работы наёмных электриков.

Нормативные документы

Правила устройства электроустановок является основным документом для проектирования электропроводки

Общие требования и правила устройства электропроводки описываются в следующих документах:

ПУЭ, издание 7 — основной документ, используемый при проектировании электросети. В нём подробно описан выбор проводника, распределительных устройств, автоматики и освещения.
СНиП 3.05–06–85 — устройство электропроводки в старых и новых домах. Способы подводки и правила ввода силового кабеля в жилое помещение.
СНиП 31–02 — требования к устройству системы электроснабжения в жилых домах. Документ соответствует нормам и правилам, описанным в ПУЭ.

Информация, содержащаяся в этих источниках, описана техническим языком и может быть непонятна неквалифицированному специалисту. При самостоятельном изучении рекомендуем опираться на «Правила устройства электроустановок», так как в этом документе наиболее чётко сформулированы значения и понятия, необходимые для монтажа проводки в частных домах.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться

Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг

При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Составляем схему электропроводки

Как и любое дело, монтаж электропроводящих систем в помещении следует начинать с проектирования. Специалисты советуют нанести на стены разметку, которая укажет, где будут расположены провода, осветительные приборы, соединяющие проводники и розетки

Помимо собственных предпочтений в планировании освещения комнаты, следует принимать во внимание индивидуальные особенности помещения и следующие правила:

Токопроводящие кабели располагаются строго горизонтально или вертикально;
Повороты кабелей формируются под прямым углом;
Расстояние между пучками кабелей и перекрытиями составляет 150-200 мм;
Расстояние между пучками кабелей и проёмами окон или дверей составляют не менее 100 мм;
Выключатели света размещаются со стороны ручки двери на высоте 0,8 метра или 1,5 метра от пола;
Электрические розетки располагаются на любой удобной пользователю высоте;
Количество розеток обычно рассчитывается из соотношения 1 элемент на 4 погонных метра стены;
Расположение розеток в соседних комнатах в смежных углублениях допустимо;
Распределительные щиты рекомендуется располагать близко к месту ввода кабелей питания на уровне 1500-1700 мм от пола;
Обязательно предусмотреть возможность подключать защитное заземление к корпусу щитка.

Когда вы определились с местами прокладки кабелей и монтажа электрических элементов, сделайте схему электропроводки своими руками на бумаге, соблюдая масштаб относительно размеров помещения. Это пригодится вам в будущем, при необходимости ремонта электропроводки.

Инструменты для работы

Еам в работе потребуются следующие инструменты:

молоток;
отвертки обычные;
индикаторная отвертка;
штроборез;
перфоратор;
тестер;
плоскогубцы.

Помимо вышеперечисленных инструментов нам понадобятся материалы: изолента, бирки для пометки проводки, розетки, провода с разным сечением, клемники. Серьезно нужно подойти к выбору электрощита, так как от него зависит надежность будущей электросети в частном дома или квартире.

Монтаж необходимо осуществлять с учетом требования к расположению приборов. Речь идет о ванной комнате, бане или даже сауне – в них показатель влаги завышен. Выключатели/включатели и розетки должны быть расположены с внешней стороны – перед этими комнатами.

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

Мультиметр.
Тестерная отвертка.
Коннекторы для проводов.
Плоскогубцы.
Нож для снятия изоляции.
Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты – это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Работы со стенами

Когда разметка на стене готова, можно начинать другой этап работы, который так же не менее важный. Однако, прежде чем начать сверление или выдалбливание стены, необходимо определиться каким способом будет производиться монтаж проводов на стене, открытым или закрытым способом.

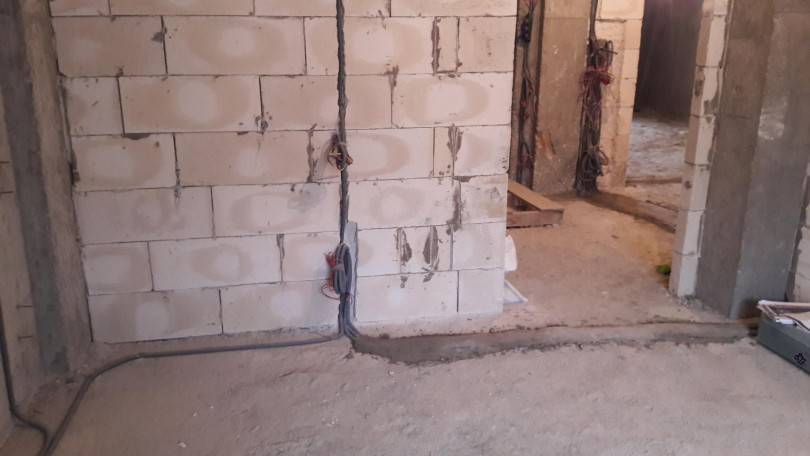

Так, для закрытого способа характерно штробить стены, т.е. делать в стенах специальные канавки, куда будут укладываться провода, после чего эти каналы заделывают штукатуркой.

А вот для открытого способа такие действия не придется выполнять, провода будут спрятаны в специальные короба для электропроводки.

Ошибки при монтаже

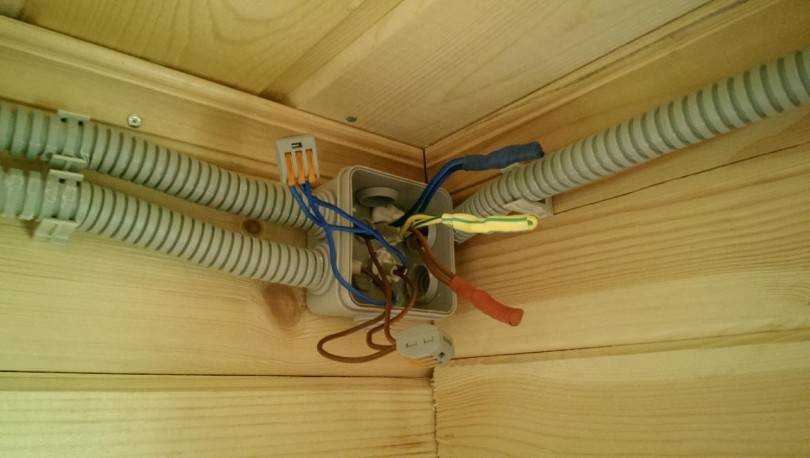

Использование пластиковых подразетников и ПВХ гофры — две самые часты ошибки при монтаже проводки в деревянном доме

По статистике причиной большинства пожаров в деревянных домах являются нарушения, допущенные во время монтажа и эксплуатации электропроводки. Среди основных ошибок можно выделить следующее:

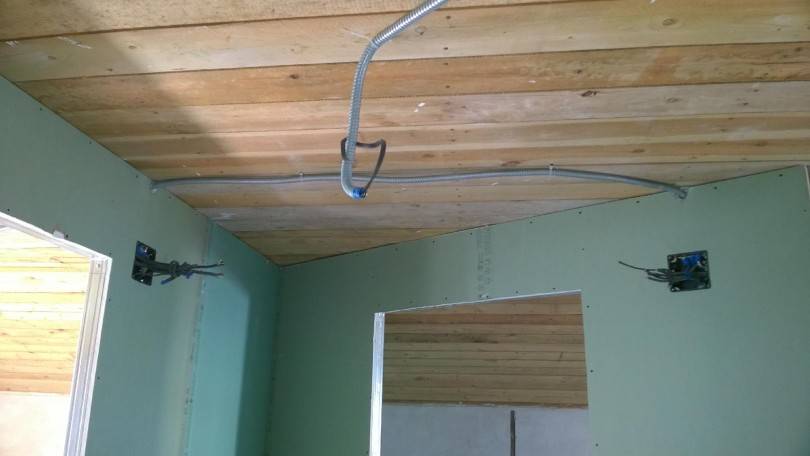

Скрытая проводка под потолком — прокладка кабеля без дополнительной изоляции в межэтажных перекрытиях в непосредственной близости от деревянных поверхностей. Если сечение кабеля выбрано неправильно, то это приведёт к его быстрому перегреву и прогоранию, что в этом случае чревато пожаром.

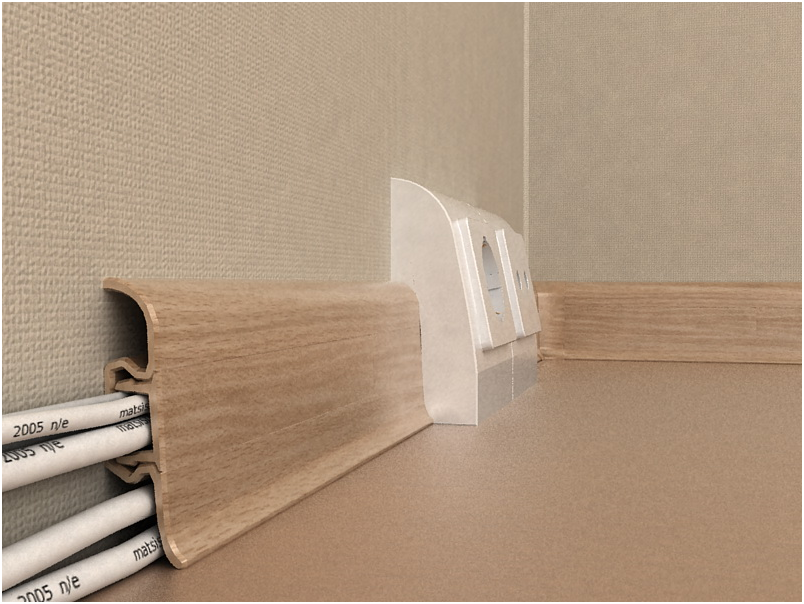

Прокладки кабеля под плинтусом — небольшое пространство и соприкосновения кабеля с деревянным или пластиковым плинтусом может стать причиной его перегрева. Кабель можно прокладывать под плинтусом, но это должна быть специальная конструкция с зазорами в 10–15 мм.

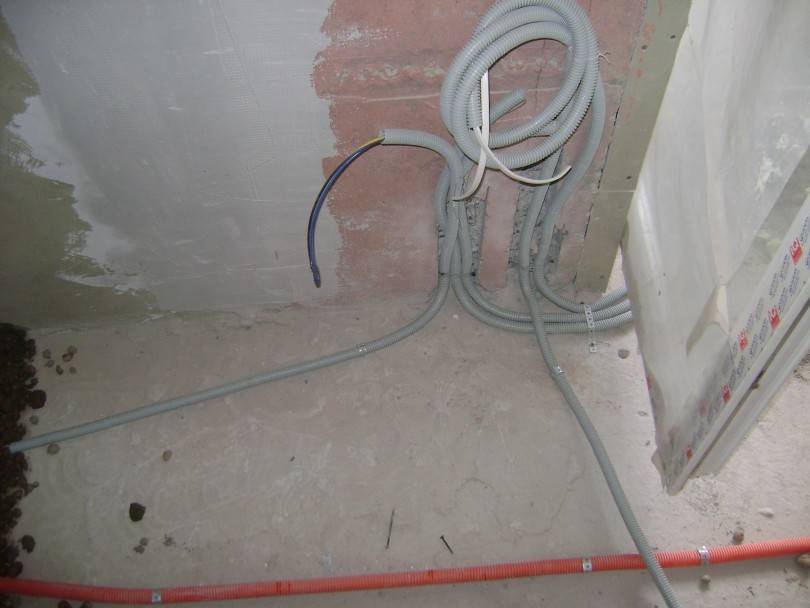

Применение гофрированных ПВХ труб — при монтаже проводки в деревянных домах следует отказаться от использования гофрированных ПВХ труб. Их лучше заменить на свободные кабель-каналы или гофру из металла.
Укладка кабеля в штрабу без изоляции — при скрытом способе монтажа допускается использование заранее подготовленной штрабы. Но кабель должен быть проложен в металлической гофре или стальной трубе.

В качестве коробов под розетки и выключатели должны использоваться только изделия из металла, которые надёжно соединяются с изолирующими трубами. Пластиковые короба не обеспечивают должную защиту от перегрева и могут стать причиной распространения огня при возгорании проводки.

Монтаж

После разметки и вырезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках при помощи специальных штекеров. Можно, конечно, пропаивать провода, но это совершенно излишне и занимает много времени. Штекерное подключение быстрое и надежное, главное, выбрать оригинальные материалы.

При подключении выключателей нужно размыкать фазу, а не ноль. Фаза приходит на нижнюю часть патрона, а не на боковую, чтобы вы случайно не зацепили ее при замене лампочки. Это основные правила того, как сделать проводку в доме своими руками –запомните их и выполняйте в обязательном порядке.

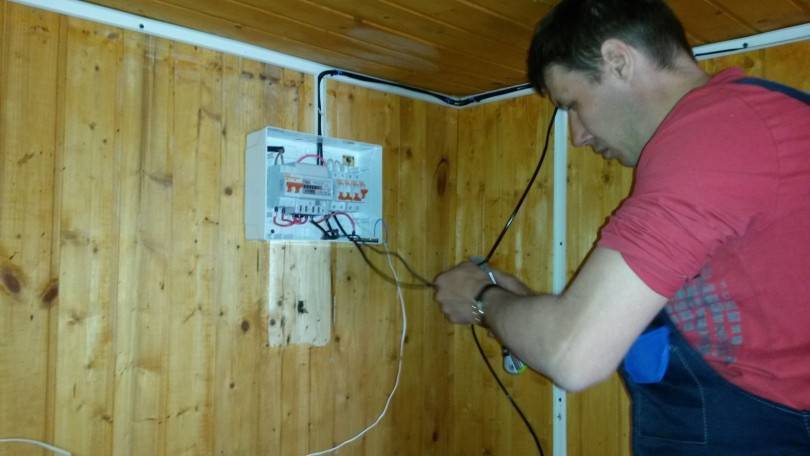

После того как провода разложены, нужно подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить или пломбировать только сотрудник энергоснабжающей компании, поэтому не торопитесь снимать его сами – вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, желательно промаркировать, на автоматы наклеить стикеры с обозначением, за что они отвечают, или подписать их маркером. Также желательно наклеить на дверцу щитка схему подключения, иначе через 5-10 лет вы просто не вспомните, что и как было собрано.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема).Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

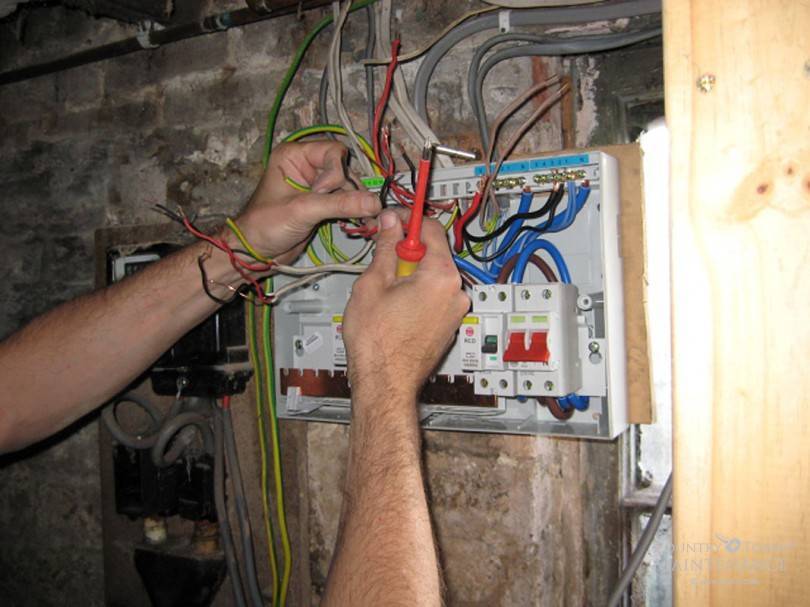

Грамотное подсоединение щитка

Необходимые материалы и инструменты

Список инструментов, материалов и других принадлежностей, которые могут понадобиться:

Отвертки.
Инструмент для зачистки проводов.
Индикаторная отвертка.
Пассатижи.
Перчатки.
Дрель.
Перфоратор.
Коронка по бетону (для высверливания отверстий под розетки и выключатели определенного диаметра).
Болгарка с диском по бетону.
Молоток.
Дюбели пластиковые с саморезами, для того, чтобы зафиксировать монтажную коробку под выключатель и розетку.
Монтажные коробки.
Подкладки для установки розетки и выключателя с наружной проводкой.
Провода (медные или алюминиевые).
Электрический кабель.
Распределительная коробка.
Устройство защитного отключения.
Счетчик.
Автомат.

Краткая справка

На сегодняшний день в домах используют только медные провода, так как для скрытой проводки алюминиевые провода использовать категорически нельзя.

Существует два типа проводов и кабелей: одножильные и многожильные. Они отличаются количеством изолированных друг от друга жил. Жилы проводов и кабелей бывают однопроволочные и многопроволочные. Провода подбираются в зависимости от нагрузки.

Замечание. Не стоит экономить на материалах, дешевые материалы быстро выходят из строя!

Нижняя электропроводка

Пример схемы для частного дома

В этом разделе описан пример для подключения в частном доме 1-фазного и 3-фазного питания, который позволит вам разобраться, как браться за монтаж, и что необходимо для разработки электрической принципиальной схемы. Начнем с однофазного. Способ подачи питания для частного дома (иногда и квартир) обычно выбирается воздушный. Фазный провод идет с воздушной линии к вводному электрощиту, в который также подключаются рабочий и нулевой защитный провод.

Выглядит ввод электропитания следующим образом:В 95% случаев используется воздушное “сообщение”.

Что касается счетчиков, то сегодня организации энергоснабжения устанавливают их во вводном электрощите на улице (еще несколько лет назад монтаж приборов учета происходит внутри частного дома). Помимо счетчика в щите иногда монтируется включатель.

Кабель прокладывается от вводного щитка к внутреннему. С электрощита, установленного внутри, и начинается снабжение постройки электричеством. Для добавления надежности сети, профессионалы рекомендуют разбивать на группы электропотребители:

Времянка, подвал, гараж – хоз. помещения;
Освещение;
Силовая группа (самые требовательные приборы, к примеру, котел);
Розеточная группа.

Потребители нужно разделить, чтобы осуществить подключение и монтаж отдельных защитных устройств. Так выглядит схема деления устройств на группы:

Обязательное требование для составления схемы – это наличие плана частного дома. Зная чертеж, вы сможете самостоятельно составить схему «своими руками» и подключить приборы, при этом вам не придется прибегать к помощи профессионалов. Для примера мы взяли простую схему:

Имея на руках вышеперечисленный материал можно приступать к составлению принципиальной схемы. Это уже сложнее, так как здесь нужны знания электрики. Если нет возможности самостоятельно составить схему, то лучше попросить об этом знакомого или, на крайний случай, нанять электрика.

Особенности 3-фазного питания

Если к вашему частному дому идет 3-фазное питания, а не 1-фазное, то с воздушной опоры на вводный щиток подсоединен совмещенная и рабочая проводка, а также три фазы. Отличий у схемы для 3-фазного питания не много:

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

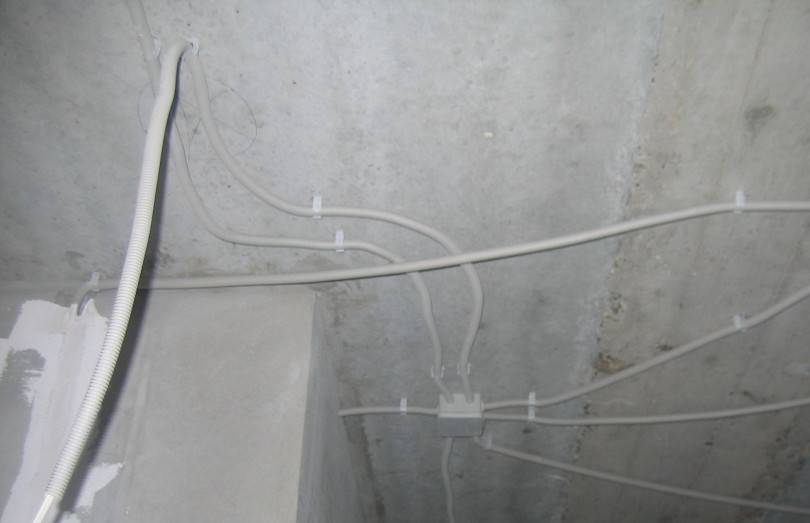

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

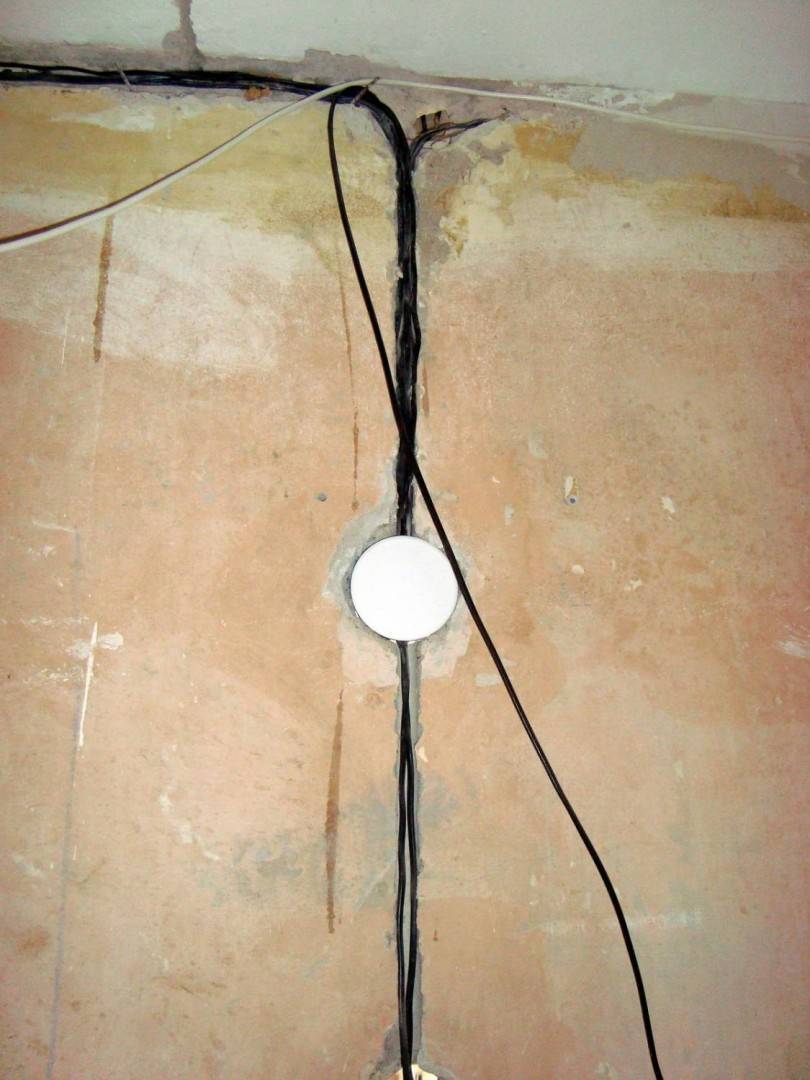

Штробление перфоратором

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы

Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия

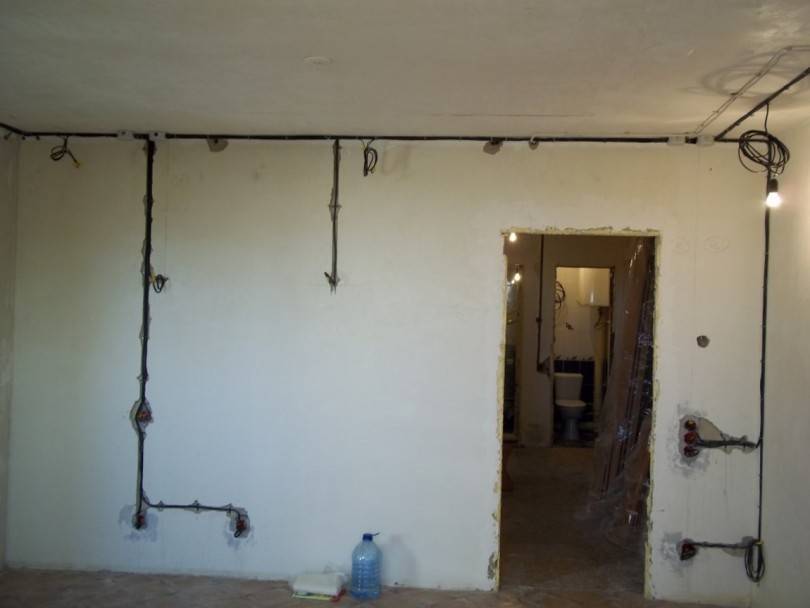

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Правила электрической разводки

Итак, правильно проведенные работы по электромонтажу зависят от выполнения требования одного документа – это «Правила Устройства Электроустановок» или короче ПУЭ. По сути, это пошаговая инструкция к применению. В этом документе все разложено по полочкам. Что из этих правил поможет правильно провести монтаж электропроводки в частном доме своими руками?

Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.
Розетки устанавливаются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной производится установка влагозащищенных образцов.
Выключатели необходимо крепить на высоте 60-150 см, при этом придется учитывать ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь открывается налево. То выключатель устанавливается с правой стороны от входа.

Высота установки выключателей

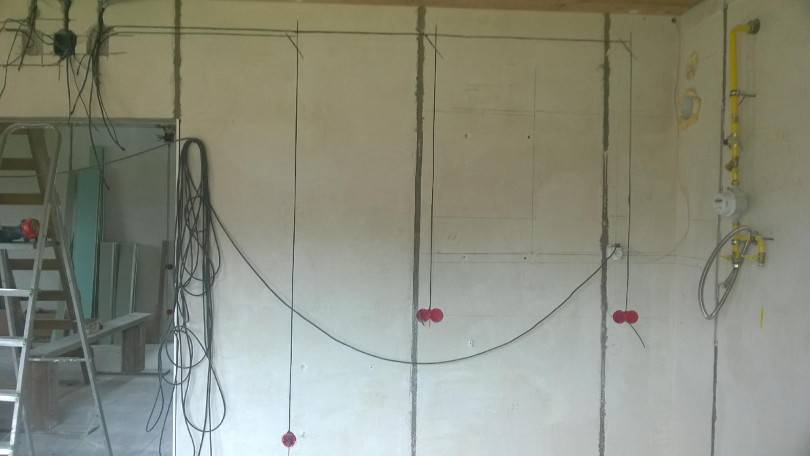

Провода можно прокладывать только горизонтально или вертикально. При этом существуют определенные расстояния от смежных поверхностей, труб или несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, или 15 см от базовой поверхности потолка. От пола в пределах от 15 до 20 см. вертикальные контуры: от оконных и дверных проемов не меньше 10 см, от газовых труб – 40 см.
В независимости от того, какая проводка будет прокладываться (скрытая или открытая), необходимо следить за тем, чтобы кабель не прижимался к металлическим частям конструкции.
Если по одному контуру прокладываются сразу несколько проводов, то их прижимать друг к другу противопоказано. Минимальное расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру или короб.
Соединять между собой алюминиевый и медный провод запрещено.
Контуры заземления и зануления соединяются только болтовыми крепежами.

Как видите, правила не очень сложные, поэтому сделать проводку правильно своими руками, не составит большого труда.

Открытая проводка
