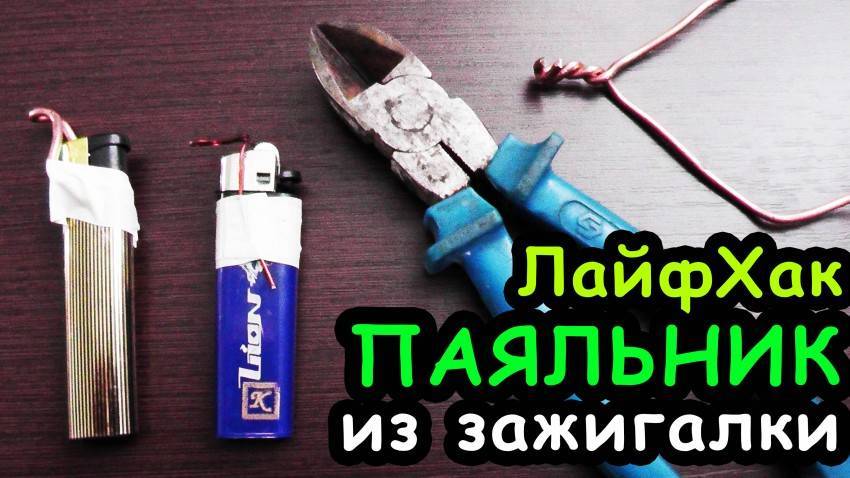

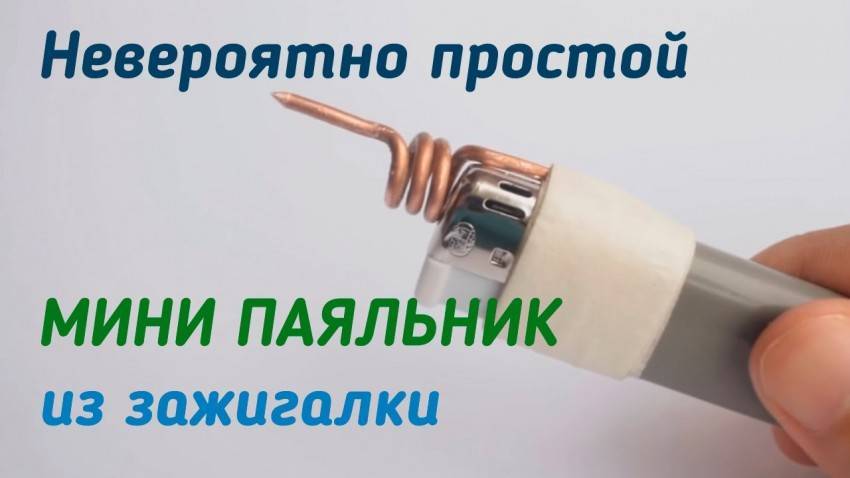

Использование зажигалки

Этот мини-паяльник можно собрать в кратчайшие сроки. Его основой будет газовая зажигалка с пьезоэлементом, также понадобится малярный скотч и толстая медная проволока (её толщина должна быть от 1 до 3 мм).

Создание мини-паяльника в данном случае начинается с обматывания проволоки вокруг карандаша или другого подобного предмета. Необходимо сделать 5 витков подряд, после чего можно вытащить карандаш.

Далее, с удобной стороны, примерно в двух сантиметрах от витков проволока загибается таким образом, чтобы получился прямой угол. А с другой стороны на том же расстоянии от витков проволока просто отрезается.

Прямой конец получившегося медного элемента нужно обработать, допустим, при помощи наждачной бумаги, чтобы он был острым, как иголка. Именно этот конец будет жалом самодельного мини-паяльника.

Потом надо примерить, как этот провод будет сочетаться с зажигалкой. Конец проволоки в виде прямого угла должен располагаться ниже, а витковая часть вместе с жалом должна находиться непосредственно над отверстием, из которого выходит пламя.

Теперь надо изолировать зажигалку при помощи скотча, то есть обмотать её в месте крепления к проволоке от 5 до 7 раз.

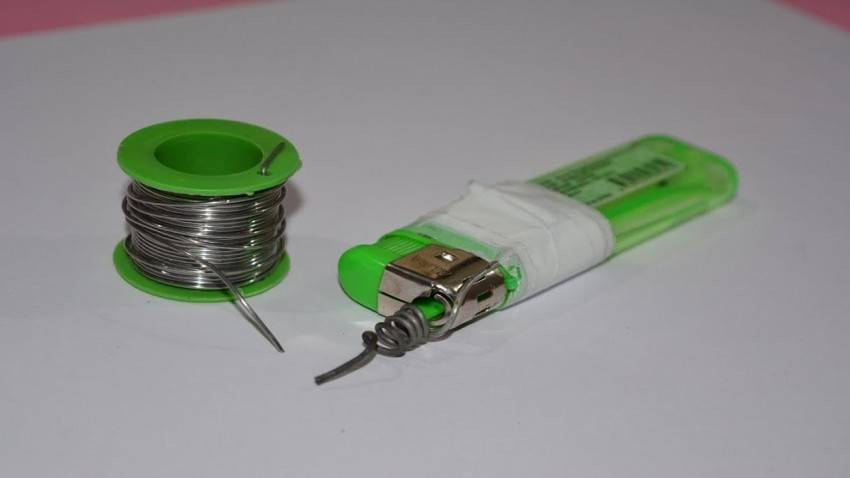

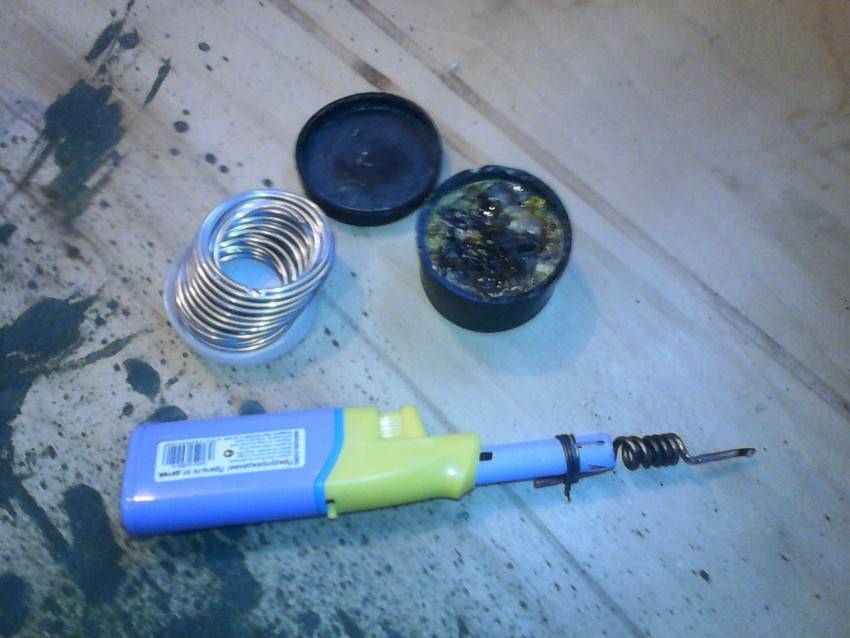

Затем проволоку устанавливают на своё место и снова обматывают всю конструкцию скотчем. Готово! Мини-паяльник из обычной зажигалки хорош тем, что не требует подсоединения к батарейкам или к электросети.

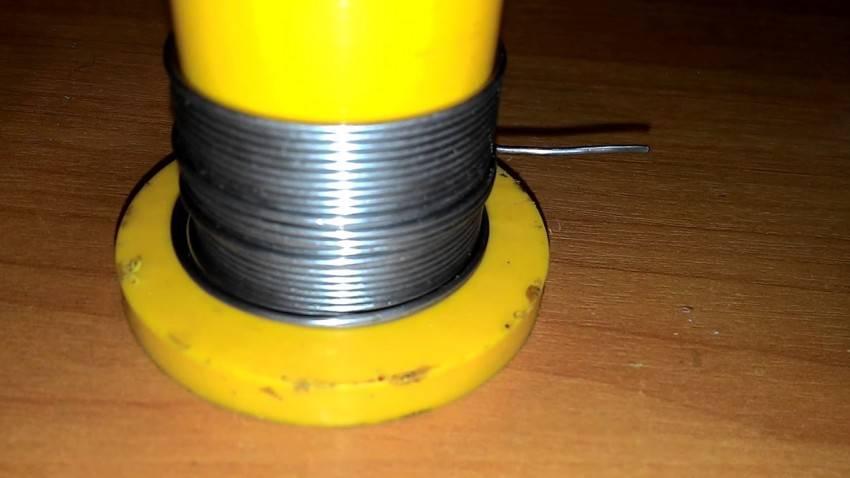

Для пайки подобным мини-паяльником лучше выбирать трубчатый припой с флюсом в сердцевине. И в процессе работы не стоит держать зажигалку в режиме горения больше пяти секунд, иначе внутренний нажимной механизм может расплавиться.

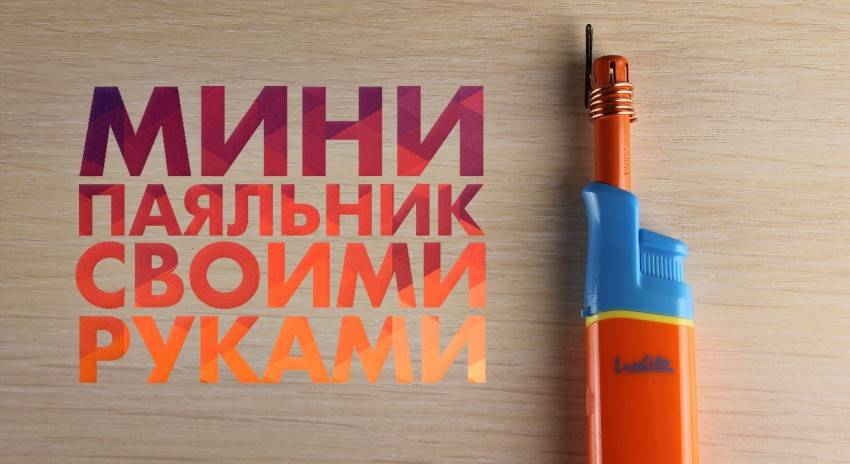

Паяльник из зажигалки

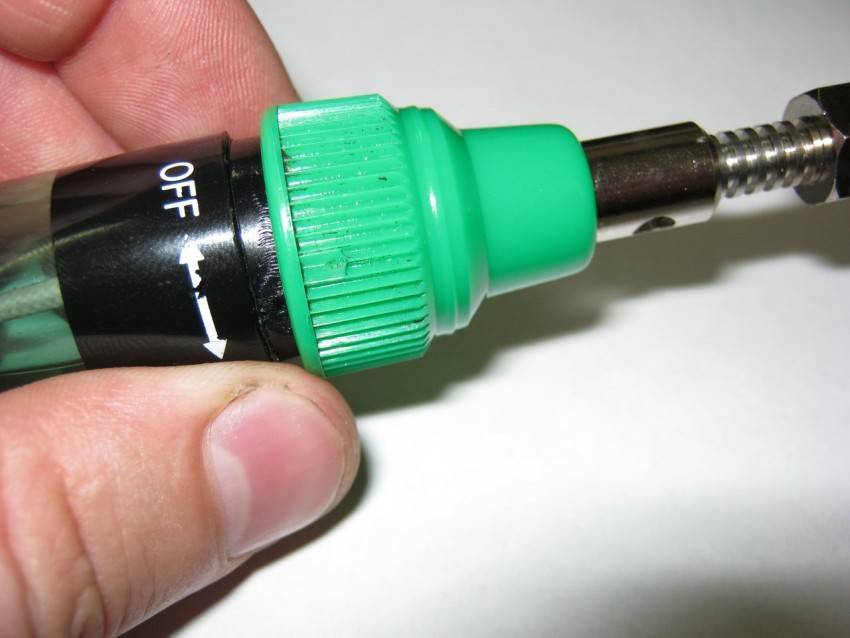

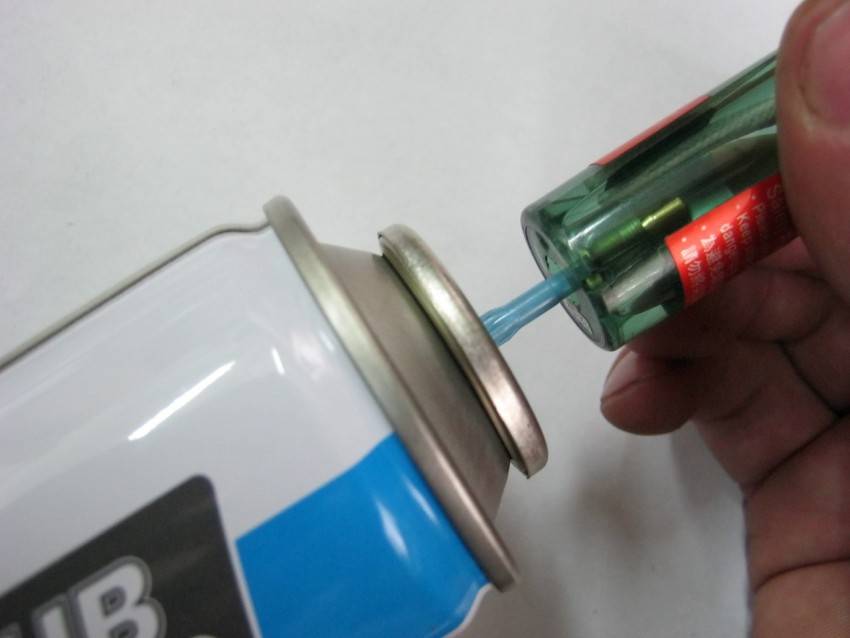

Достоинством любого газового оборудования является тот факт, что работать с ним можно в самых разных местах, поскольку оно автономное.

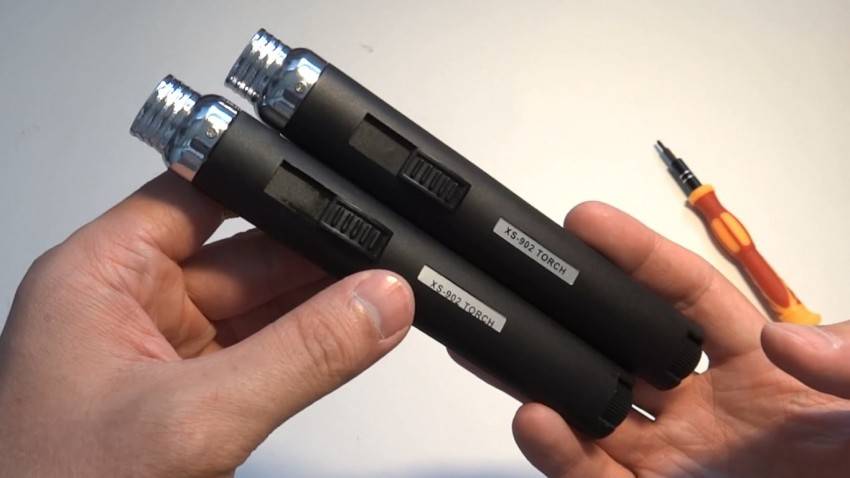

Чтобы смастерить паяльник из газовой зажигалки, вам понадобится зажигалка в металлическом корпусе, медная проволока и всего несколько минут. Из инструментов пригодятся напильник и плоскогубцы. Желательно использовать зажигалку с высокой температурой пламени, для которой ветреная погода не является препятствием.

В последующем при необходимости устройство можно легко разобрать.

Газовые и электрические мини паяльники своими руками не раз пригодятся вам в быту. Поэтому не поленитесь сделать такой полезный инструмент собственноручно. Самодельное устройство является неплохим решением, если срочно необходимо произвести пайку.

Изготовление из резисторов МЛТ и ПЭВ

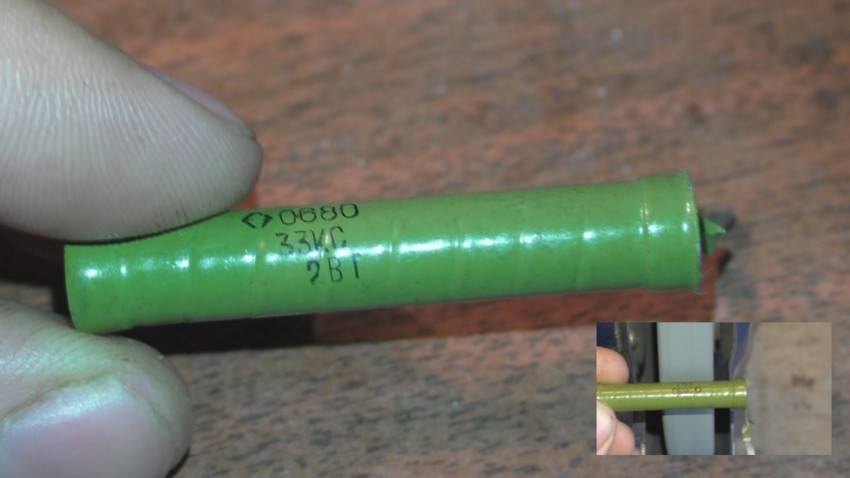

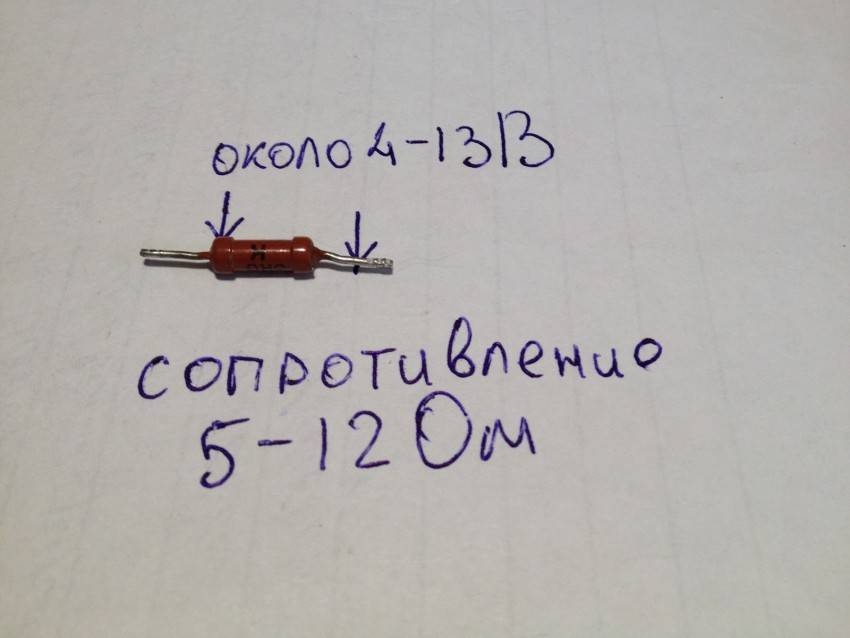

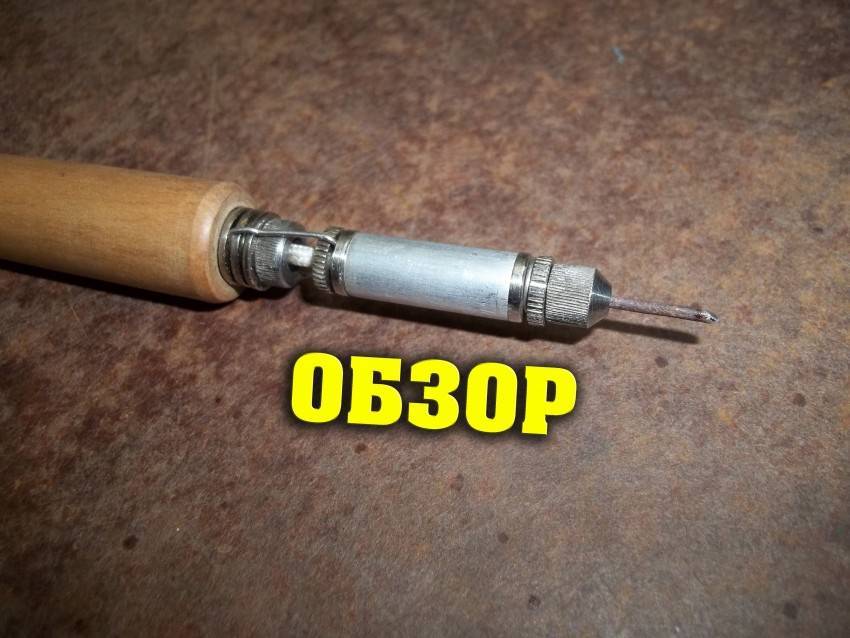

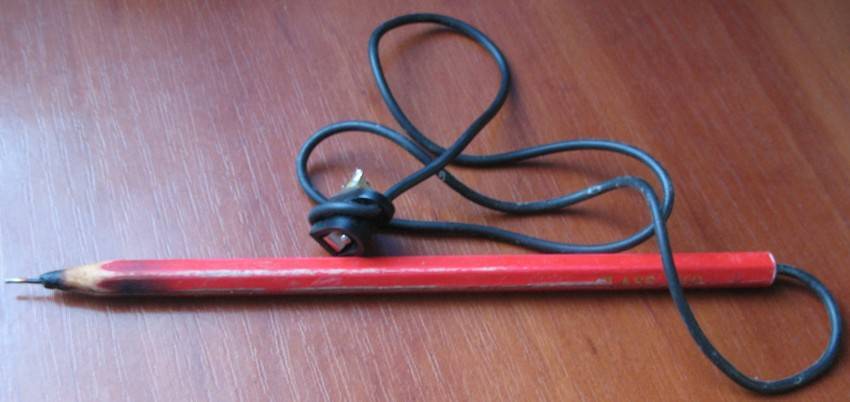

Популярный вариант самодельного мини-паяльника — с использованием резистора МЛТ (это аббревиатура расшифровывается как «металлический, лакированный, теплоустойчивый»). Это даже не мини, а микро-устройство, но нагревается до 190°, что позволяет плавить припой ПОС-60.

Для его создания, помимо самого резистора, понадобятся:

• две изолированные одножильные медные проволоки;
• деревянный брусок.

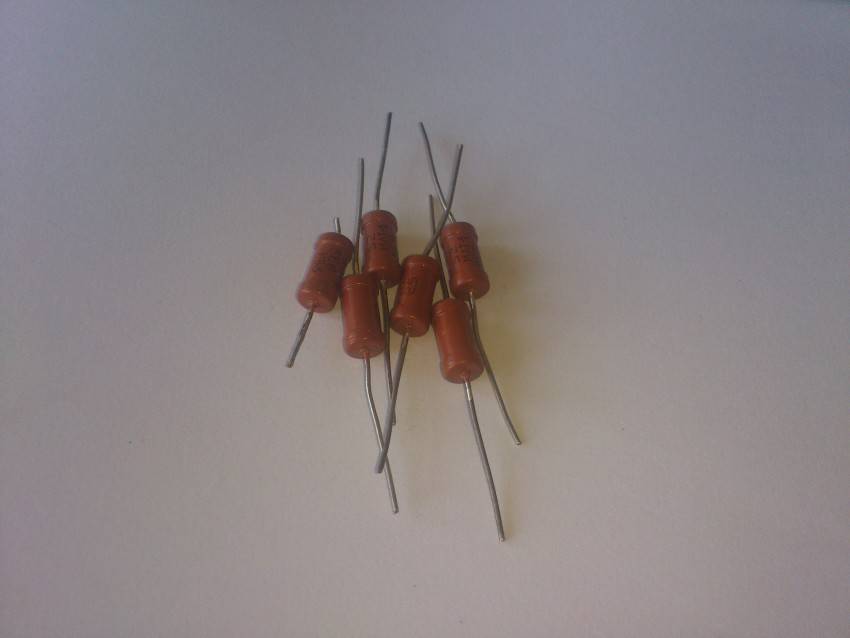

Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно. Лучше не покупать дешёвые китайские изделия, а отдать предпочтение медным резисторам отечественного производства.

Чтобы сделать такой мини-паяльник, сначала резистор каким-нибудь острым предметом очищают от краски, и защищают медную проволоку. Затем из одного освобождённого от изоляции конца проволоки создают петлю и надевают на один из краёв резистора. А к другому краю прикрепляют (в идеале — припаивают) второй конец этой же проволоки.

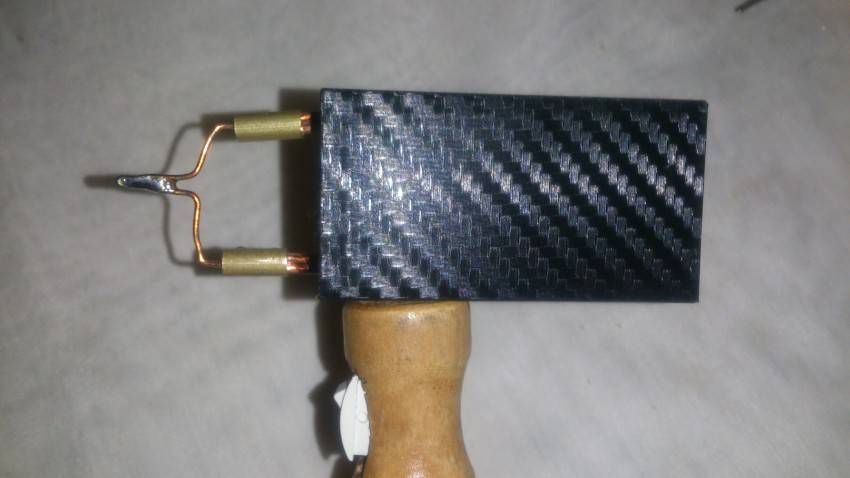

Теперь из ещё одной медной проволоки необходимо сделать небольшую закрутку для прикрепления к деревянному бруску (он здесь будет играть роль ручки). Жало при этом должно выступать за пределы бруска не более чем на 1 сантиметр, а конец резистора — не более чем на 2,5 сантиметра.

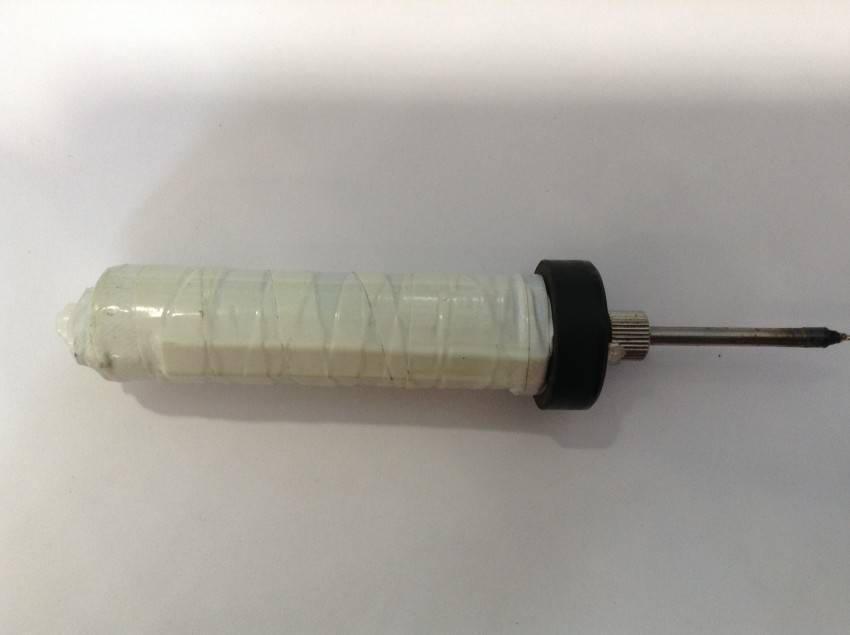

Делают также мини-паяльники из резистора ПЭВ-20 (сопротивление 2 кОм), вставляя в него жало из медной проволоки, приделывая ручку и провода. Такой мини-паяльник может работать от домашней сети. Это очень популярная и простая конструкция. Основное в ней – правильно сделать медный стержень. Для жала берут либо стержень старого паяльника, либо кусок медной шины.

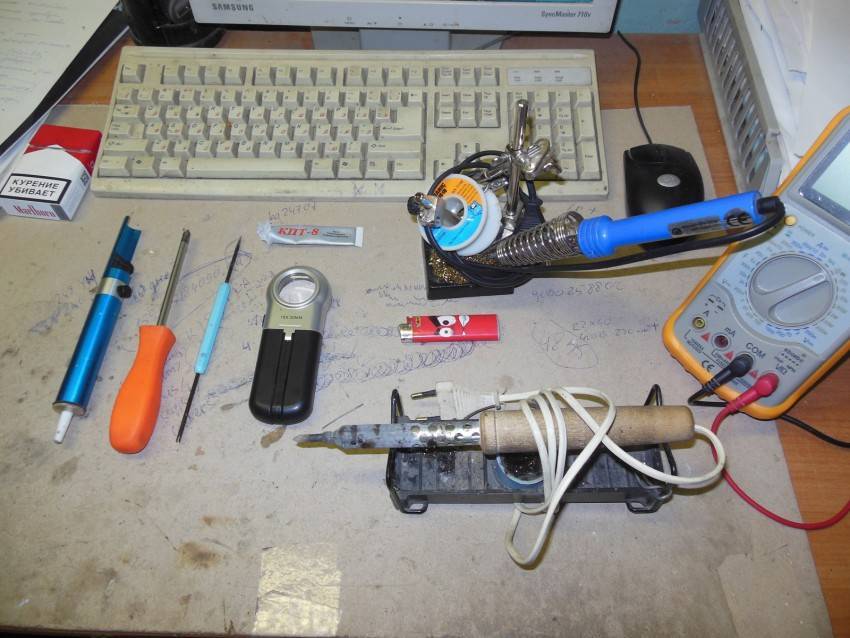

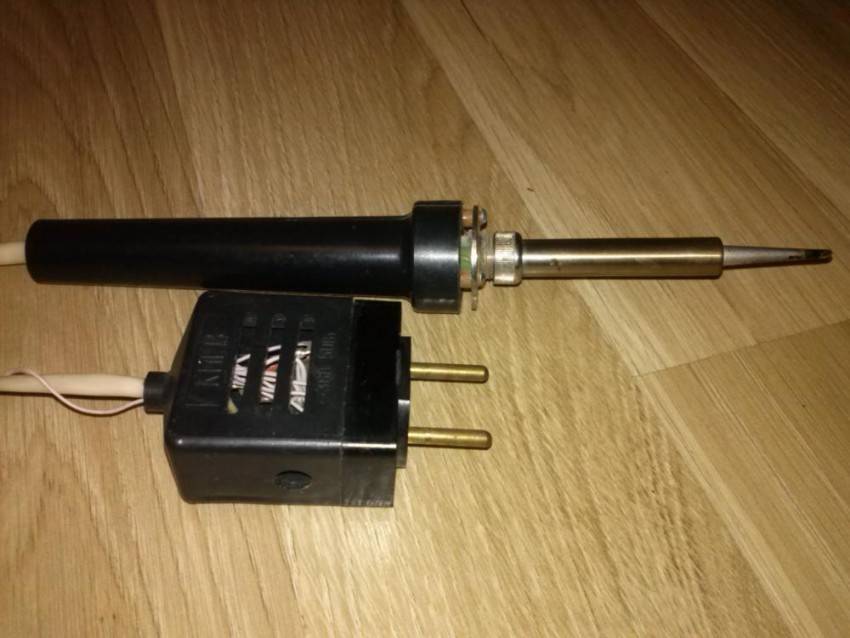

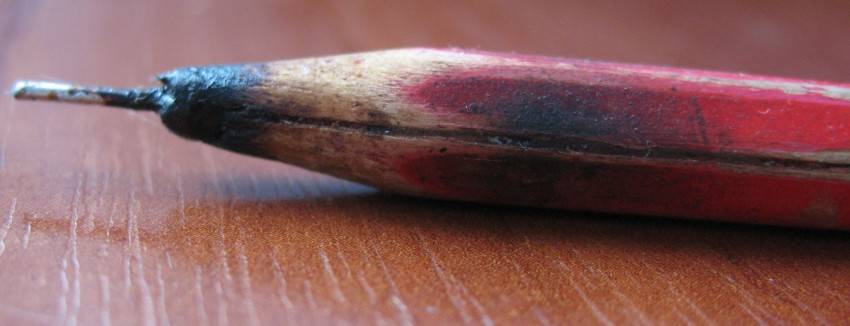

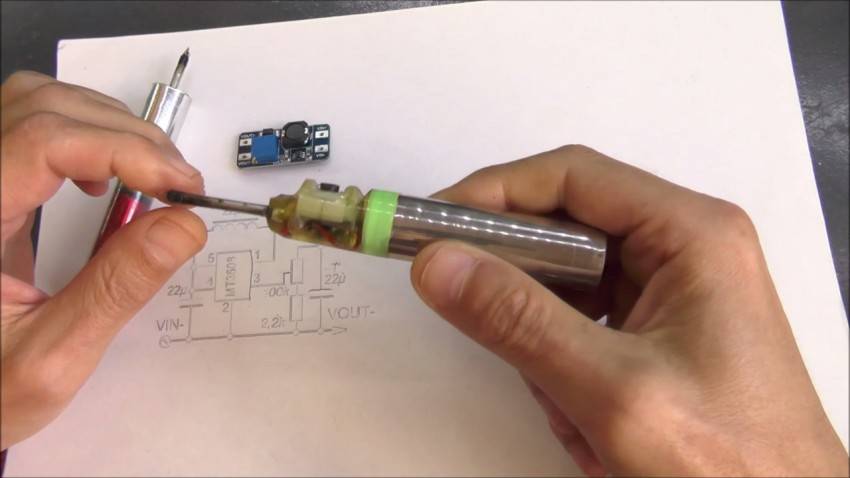

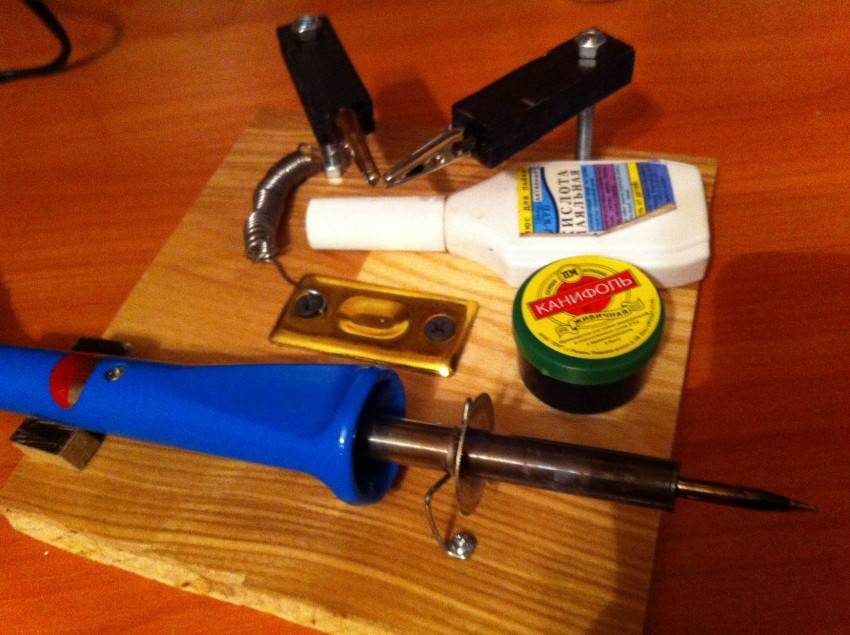

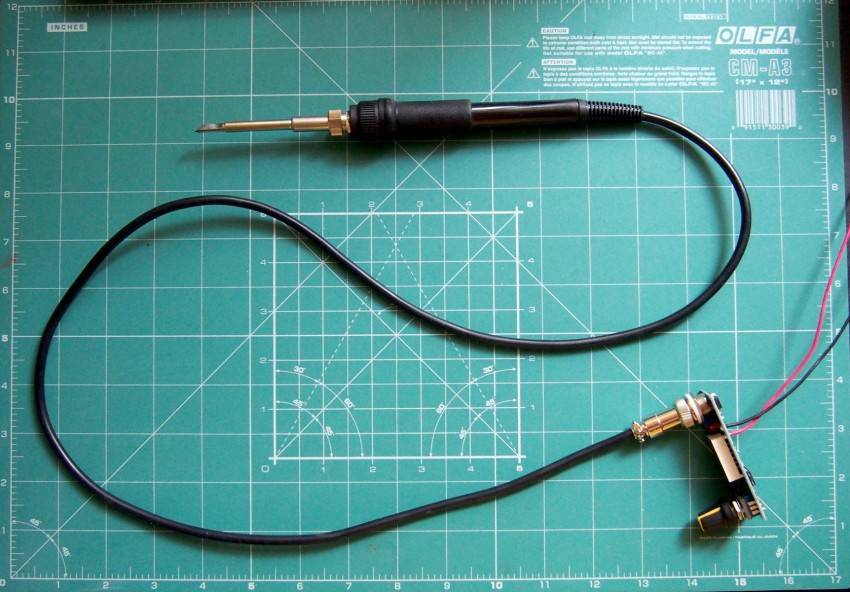

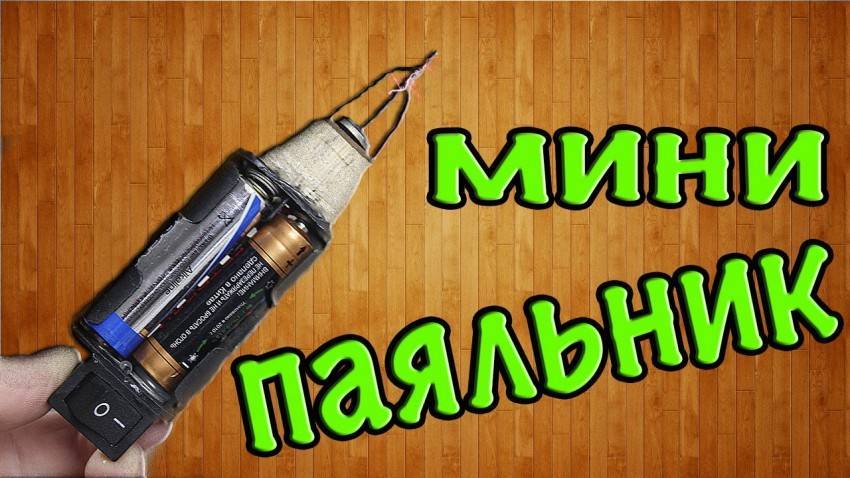

Фото мини паяльников

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

USB паяльник

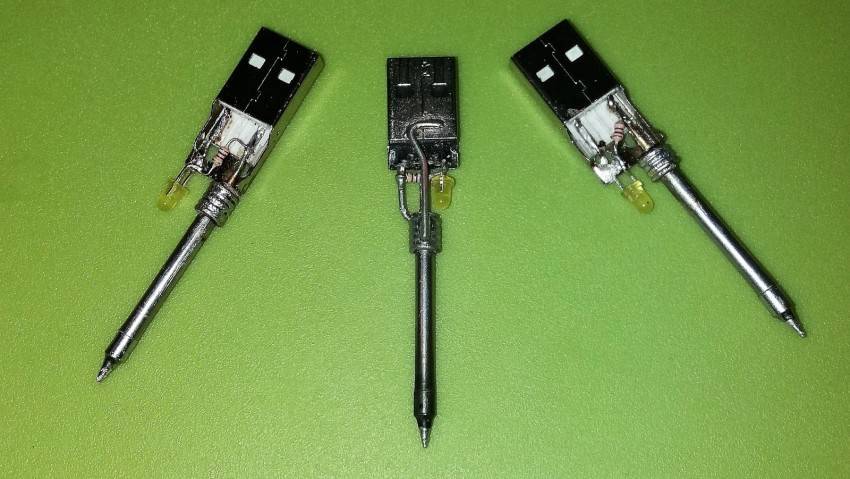

USB паяльник, сделанный своими руками, можно подключать к любым устройствам Power Bank — это очень удобно.

Для изготовления паяльника с USB-штекером необходимо в первую очередь взять медную проволоку с миллиметровым диаметром и при помощи плоскогубцев сделать кольцо на одном из концов. Кольцо должно быть такого размера, чтобы в него пролез болт.

Затем нужно взять проволоку из нихрома длиной от 7 см и намотать несколько спиралей на медный прут с той стороны, где нет кольца (ближе к концу, но не в самом конце — это важно!)

Стоит обратить особое внимание, что медный прут и нихромовая проволока должны быть изолированы друг от друга, например, стекловолокном. Далее проволоку из меди следует прикрепить к подходящему по размеру бруску болтом

На следующем этапе два медных проводка прикручиваются к проволоке из нихрома, выключатель приклеивается к бруску, а проводки припаиваются к выключателю. Затем нужно обмотать изолентой нижнюю часть бруска — так фиксируются провода мини-паяльника

Далее проволоку из меди следует прикрепить к подходящему по размеру бруску болтом. На следующем этапе два медных проводка прикручиваются к проволоке из нихрома, выключатель приклеивается к бруску, а проводки припаиваются к выключателю. Затем нужно обмотать изолентой нижнюю часть бруска — так фиксируются провода мини-паяльника.

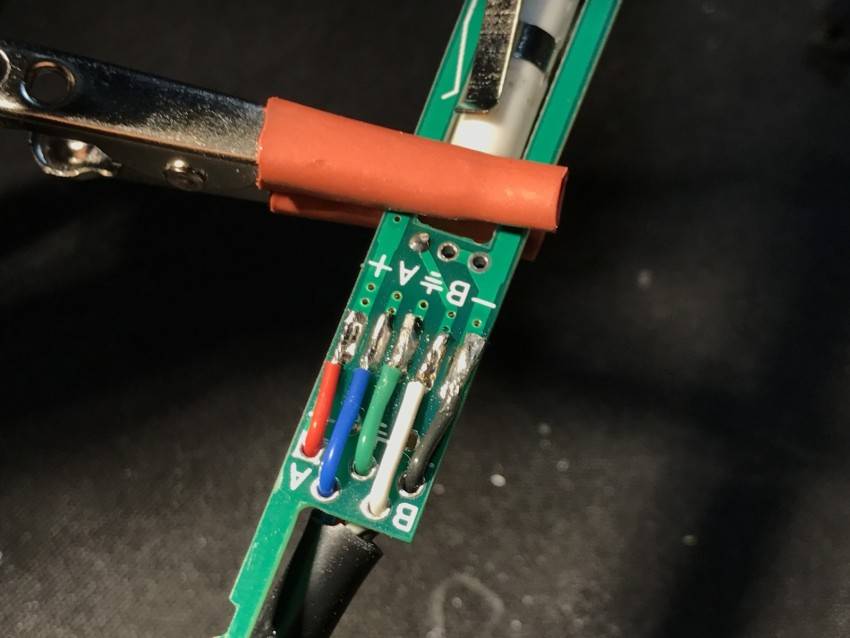

Наконец берётся USB-штекер с проводом определённой длины и соединяется с медными проводками. Полярность в данном случае не важна. Перед термоусадкой те зоны, где провода соединяются друг с другом, тоже необходимо изолировать.

Вдобавок ко всему изолентой следует примотать и провод от USB к бруску. После этого работоспособность паяльника уже можно проверить на какой-нибудь заготовке.

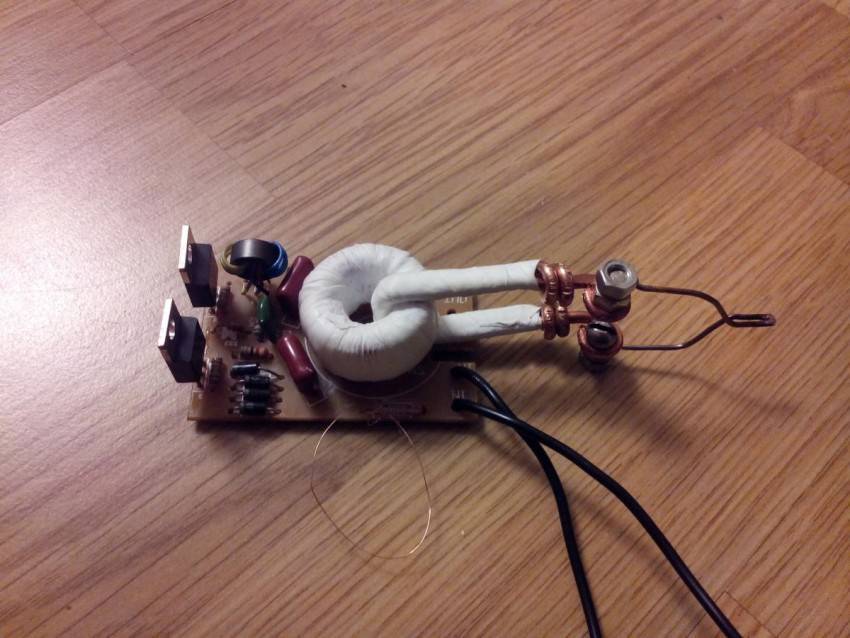

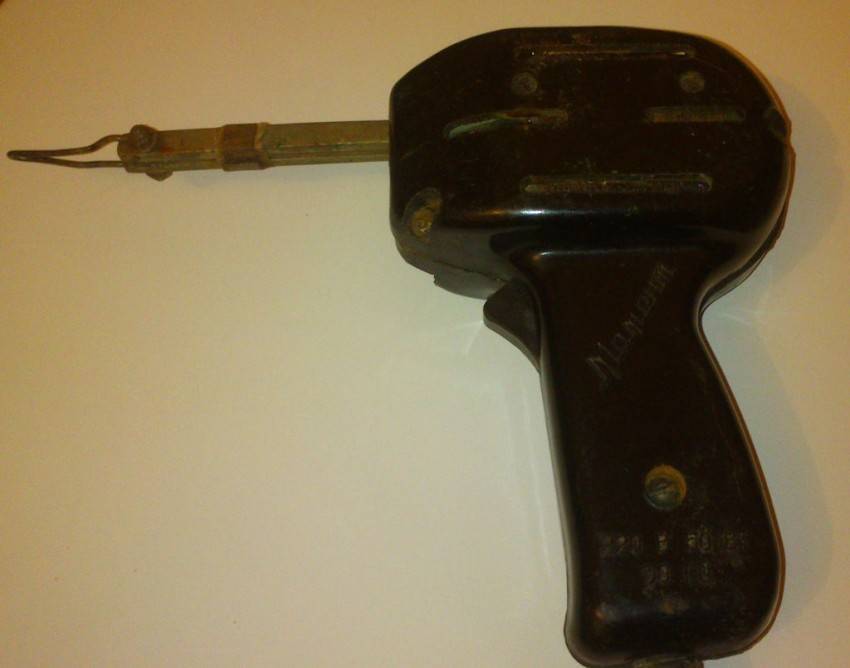

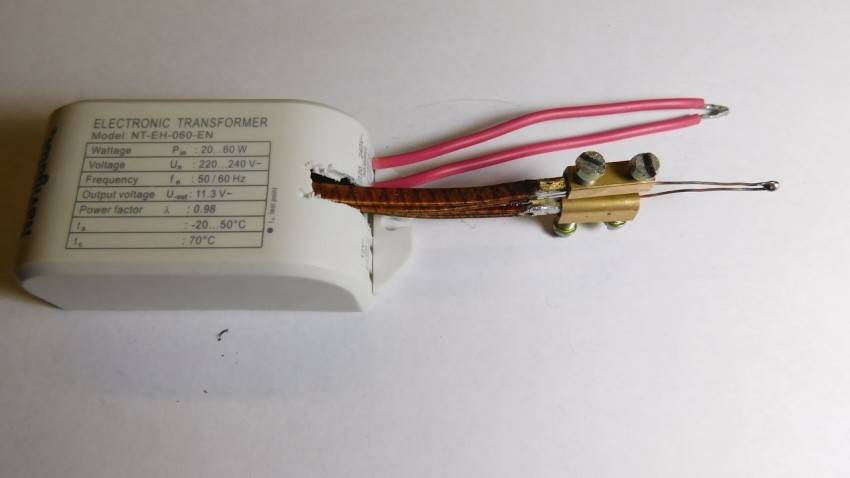

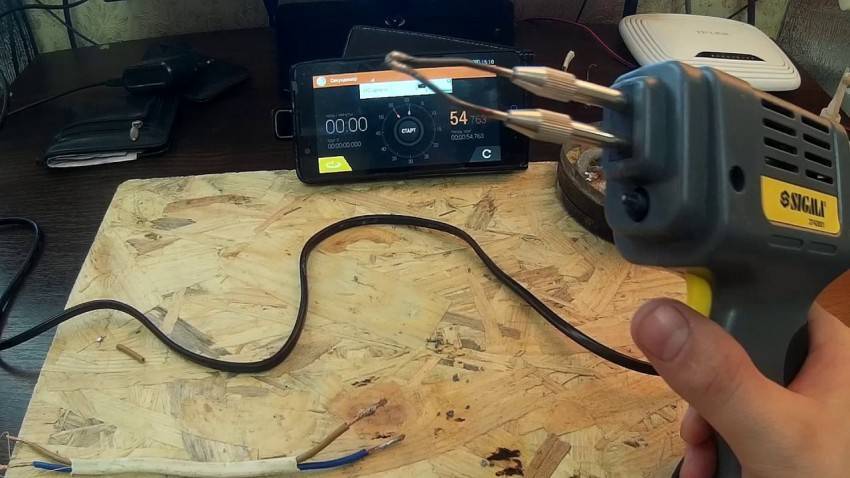

Вариант №3 – Задаём импульс

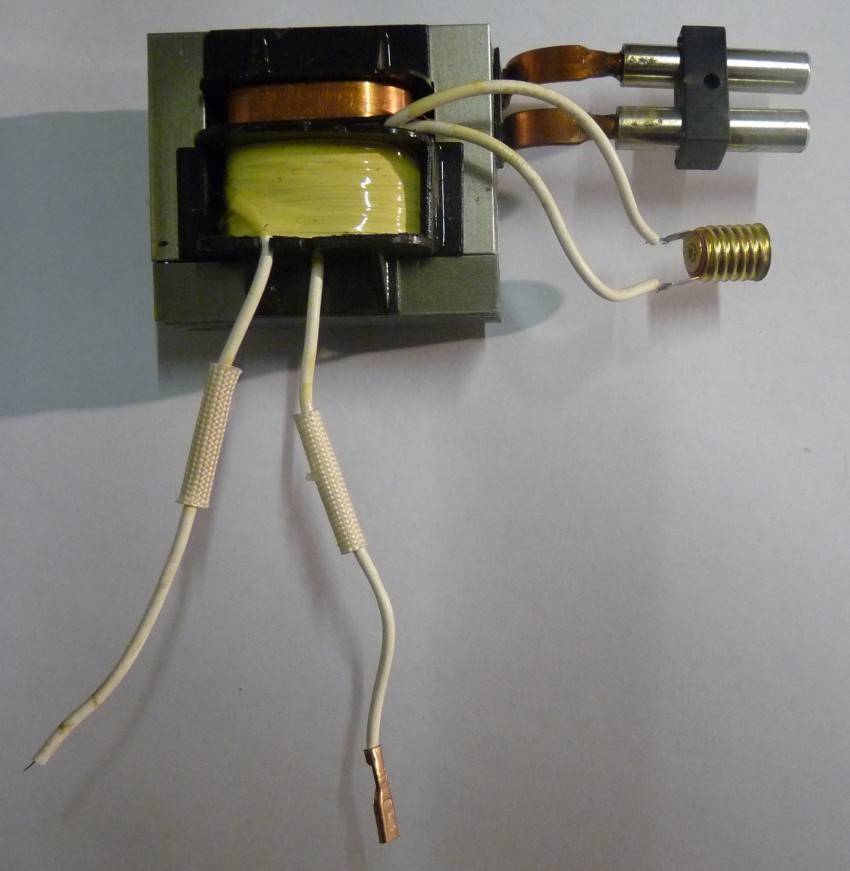

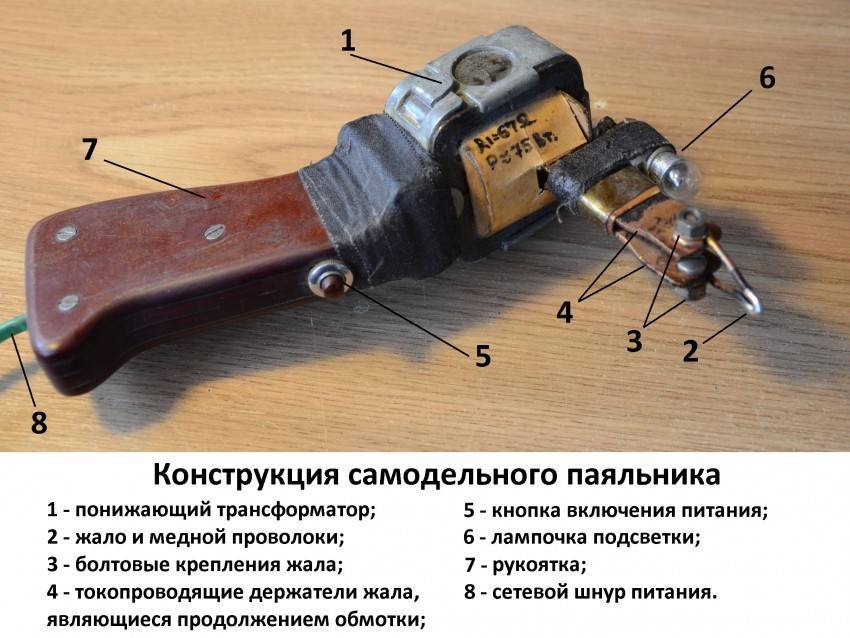

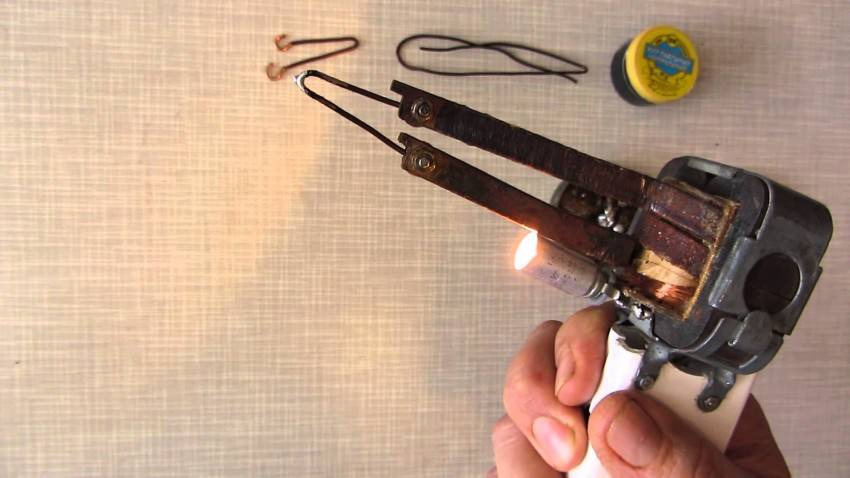

Этот способ для более продвинутых мастеров. Здесь вам понадобится умение читать чертежи среднего уровня. Схему и устройство паяльников данного типа рассмотрим на примере.

Главный плюс этого прибора – более высокая мощность, благодаря которой жало будет нагреваться гораздо быстрее, буквально за несколько секунд после подачи питания. Стержень, достигший оптимальной температуры, без проблем сможет растопить оловянный слой.

Итак, перечень материалов в нашем случае будет следующим:

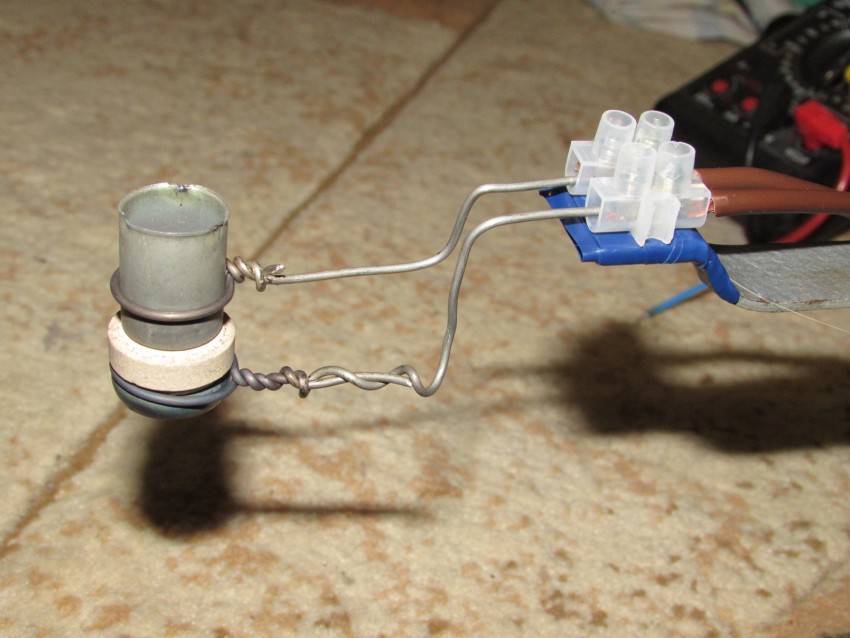

Кольцо от импульсного преобразователя (материал – феррит)

Важно: первичная совокупность витков на трансформаторном устройстве должна насчитывать 100 единиц, в идеале – не больше 120. Диаметр – 0,5 мм

Дополнительная обмотка – в виде единого витка медной шины, с максимально допустимым диаметром – 3,5 мм.

Провод из меди (диаметр: 1,5-2 мм). Используется для создания стержня.

Как сделать паяльник своими руками из всего этого? Да очень просто! Понадобится буквально пару действий – соединить между собой стержень и вторичную обмотку, которая, в принципе, изначально и входит в его состав. Далее произвольный вывод грузила нужно будет подключить к сетевой обмотке. И всё, устройство готово!

Три вышеописанных варианта наиболее часто используются любителями для создания самодельных паяльных приборов. Дополнительно рекомендуем изучить видео о том, как сделать регулятор мощности и температуры для паяльника своими руками, стенд для закрепления устройства и т.п. периферийные устройства.

Если же выбирать, какой из трёх способов предпочтительнее, отметим, что первые два легче всего реализовать. Импульсное устройство получится создать не у каждого, да и в плане эксплуатации оно требует некоторых навыков. Но при этом и позволяет реализовать более серьёзные задачи. Поэтому выбор за вами!

Физические показатели

Такой паяльный инструмент должен обладать некоторыми физическими характеристиками, которые стоит учесть при его создании. Ниже представлен перечень таких показателей:

• напряжение, подающееся на припой;
• мощность элемента нагрева;
• регулировка мощности;

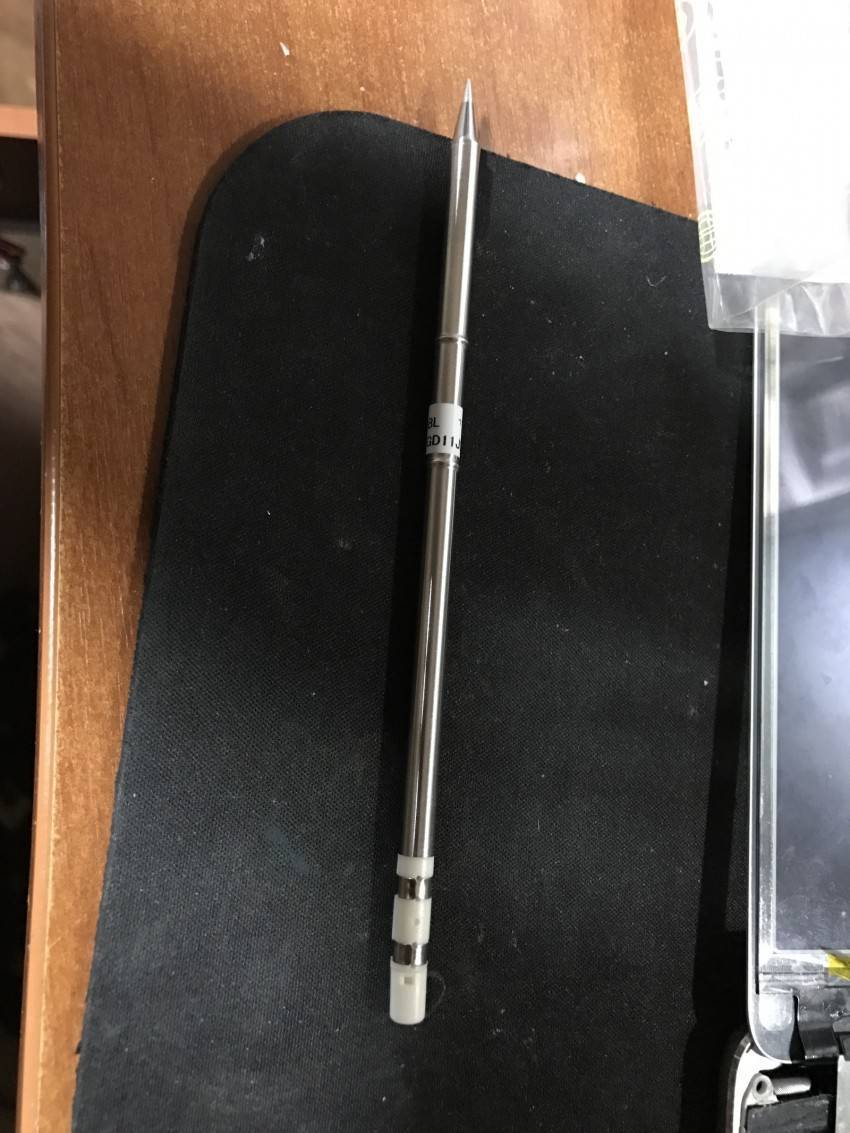

• конструкция жала;
• метод нагрева припоя;
• конструкция ручки;
• цена.

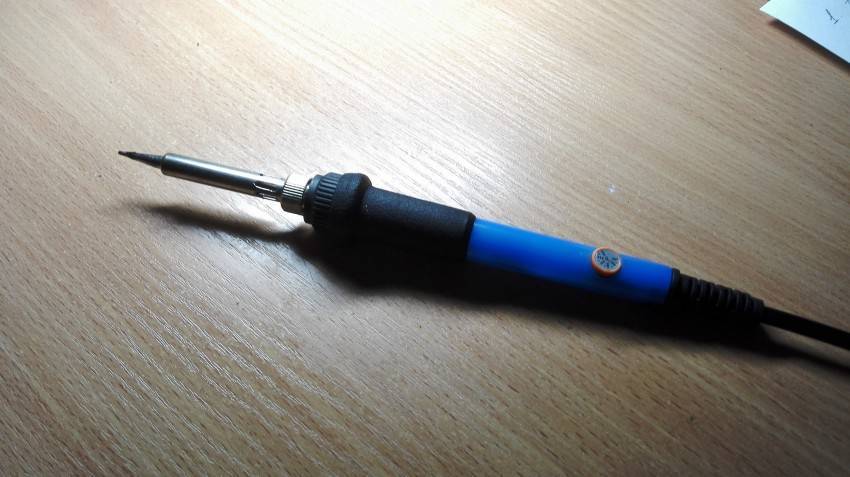

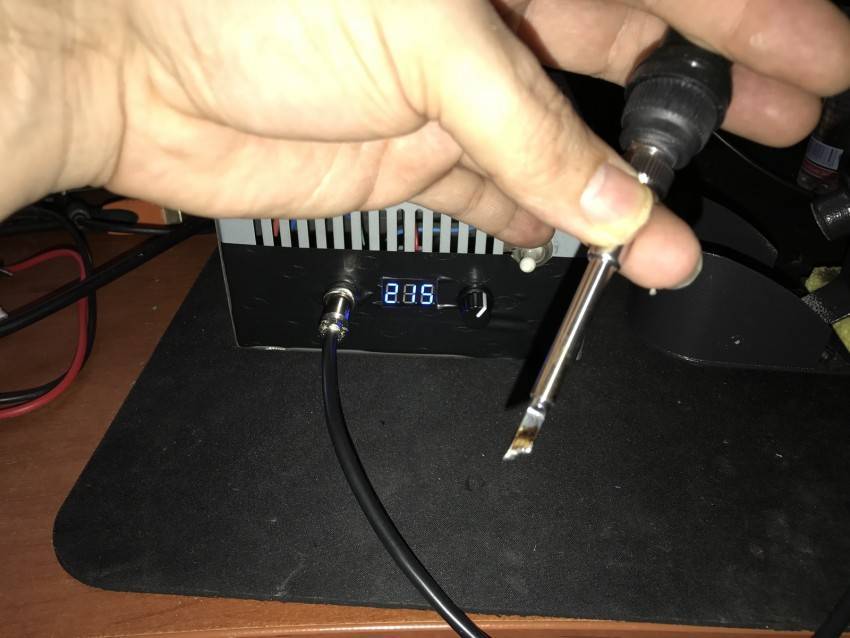

Напряжение, подающееся на паяльник, определяет мощность такого изделия. Оно может быть переменным (220 В) или постоянным (низковольтным) 12 или 24 В. Мощность агрегата определяется значениями с шагом 20 Вт, например, 40, 60, 80 Вт. Стоит отметить, что оборудование с регулятором мощности становится просто незаменимым в руках инженера.

Такое оборудование содержит минимальное число элементов, его относительно легко сделать самостоятельно.

Паяльник с резистором в качестве нагревательного элемента

Интересную конструкцию можно реализовать, применяя мощный резистор. С его помощью можно изготовить паяльник своими руками. Для сбора такого устройства понадобятся следующие детали:

• Резистор серии ПЭВ, рассчитанный на мощность до 10 Вт, с номиналом от 15 до 27 Ом. Следует учитывать, что подключаться он будет в сеть напряжением 12В или 24В.
• Медный стержень. Он будет исполнять роль жала паяльника. Следует учитывать, что внешний диаметр стержня должен соответствовать внутреннему диаметру отверстия резистора. Стержень должен плотно фиксироваться в этом отверстии. Можно предусмотреть отверстие, в которое будет вкручиваться болт для фиксации стержня.
• В качестве нагревательного элемента используется готовая спираль, которая присутствует в резисторе. Она рассчитана на конкретное сопротивление и обеспечит необходимую мощность рассеяния.
• Шнур питания с вилкой.
• Ручку для крепления резистора. Она должна быть выполнена из диэлектрического материала и обладать высокими термоизолирующими свойствами. Кроме этого для удобной работы ручке необходимо придать эргономически обоснованную форму.

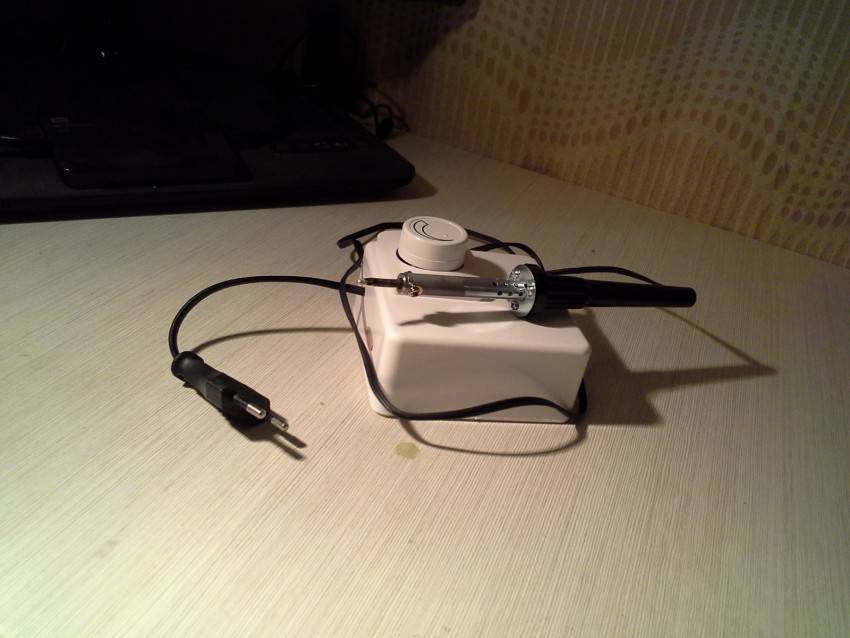

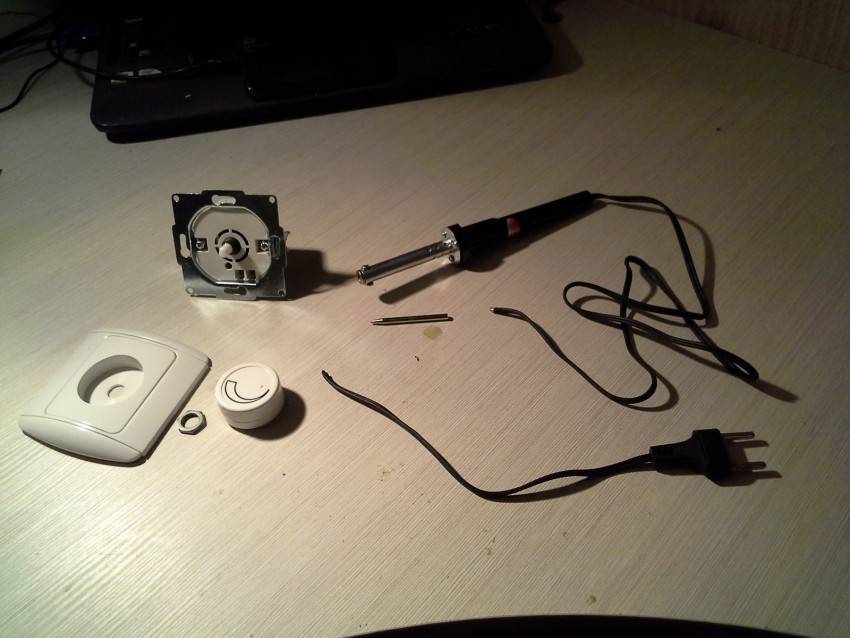

Если такой аппарат планируется использовать для решения широкого круга задач, целесообразно подключать его к регулятору мощности.
