Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

• Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
• Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
• Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
• Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Другие способы соединения электропроводки

Мы рассмотрели наиболее популярные методы соединения проводов, которые используются мастерами. Тем не менее, сделать это можно и другими способами.

Зажимами (СИЗ)

Зажим – это колпачок с проволокой в форме конуса. При соединении проводников из алюминия, этот колпачок сначала заполняют специальным средством, которое препятствует процессу окисления. Как правило, на упаковке с этими зажимами имеется информация относительно их размера, чтобы подобрать вариант подходящий по толщине провода.

Перед соединением, концы проводов зачищают от изоляции, затем немного скручивают, а уже потом наворачивают колпачок. Дополнительные усилия не требуются, потому что пружины плотно фиксируют жилы.

Колпачки СИЗ

Преимущество в том, что такие колпачки позволяют не только соединить проводку, но еще изолируют ее. Тем не менее, обеспечивается меньшая контактная площадь по сравнению с предыдущими вариантами. К тому же, колпачки делают цветными, чтобы электрику было проще разобраться с назначением проводов.

Из отрицательных сторон такого метода следует отметить:

1. Пружина со временем становится слабой и хуже соединяет жилы внутри. Поэтому не исключается вероятность утечки тока.
2. Колпачки позволяют соединить только определенное количество проводников (не больше двух, толщиной четыре квадратных миллиметра).
3. Отсутствует возможность смешанного соединения.

Использование СИЗ-зажимов – пошаговая инструкция

Шаг 1. Необходимо достать провода из распредкоробки и снять с них изоляцию.

Оголенные концы должны оставаться на 3-4 сантиметра

Шаг 2. Теперь концы необходимо скрутить пассатижами, а затем убрать лишнее кусачками.

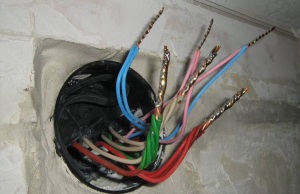

Так должны выглядеть скрученные провода

Шаг 3. Теперь на жилы следует закрепить колпачки и тщательно их закрутить.

Колпачки должны плотно прилегать к проводам

Шаг 4. Теперь все это необходимо поместить в распределительную коробку.

По завершению отделки, на коробку фиксируют крышку

Болтами

Иногда жилы фиксируют между собой болтами при отсутствии вспомогательных приспособлений. Для этого на болт фиксируют шайбу, сначала наматывают первый провод, затем опять шайбу и второй провод, снова шайбу и затягивают крепление.

Соединение жил болтами

Минус в том, что подобное соединение предполагает использование большого количества изоленты. К тому же, громоздкие болты с шайбами не поместятся в распредкоробку. Поэтому на практике этот метод используют в редких случаях.

Винтовыми зажимами

С помощью винтовых зажимов можно выполнить быстрое соединение проводников. Часто их используют во время подключения осветительных приборов к питанию. Они позволяют подсоединять проводники из меди и алюминия без дополнительной изоляции.

Из отрицательных сторон способа следует отметить:

• необходимость пайки или опрессовки кабеля перед началом монтажных работ;
• потребуется регулярно проверять состояние винтов, потому что они часто раскручиваются.

Ответвительным зажимом

Этот соединительный элемент принято называть «орехом», причиной тому стала характерная форма. Он представляет собой зажим со специальными пластинками, где имеются углубления под проводку с винтами по краям. Провода сначала зачищают, затем помещают в отверстия и затягивают винтами.

Такие соединители часто используют при необходимости отвода в помещение от общего стояка из алюминия. Тем не менее, приспособление не получило популярности, потому что из-за размеров не влезает в распредкоробку.

«Орехи» для проводов

Клеммами соединения «ВАГО»

Метод соединения электропроводки, который при всей своей надежности отвечает стандартам безопасности. Отрицательные отзывы на эти зажимы связывают с покупкой подделки или неправильным подбором в соответствии с нагрузкой.

Клеммы имеют международные сертификаты качества, отличаются простотой монтажа, поэтому стремительно набирают популярность. Единственный минус — высокая стоимость.

Стоит отметить и другие преимущества соединителей «ВАГО»:

• соединение разных металлов;
• фиксация нескольких проводников (больше 2-3);
• надежная фиксация;
• минимальные габариты.

Соединение проводов клеммами «ВАГО» – пошаговая инструкция

Шаг 1. Необходимо достать провода из распределительной коробки и зачистить от изоляционного слоя.

Оголенные участки должны быть около 1 сантиметра

Шаг 2. Теперь необходимо засунуть провода в клеммы и защелкнуть их.

Следует потянуть провода, чтобы убедиться в надежности фиксации

Шаг 3. Далее провода с клеммами необходимо сложить в коробку.

Теперь можно сделать финишную отделку

Сварка

Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).

В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.

К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными – в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Распределительная коробка

Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.

Провода в коробке прокладываются не хаотично, а в соответствии с четкими правилами, прописанными в Правилах установки электроустановок (ПУЭ). Согласно требованиям ПУЭ, все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки. Проводники направляются по верхней части стены, но не ближе чем в 15 сантиметрах от потолка. Когда кабель достигает участка ответвления, он спускается вниз строго по вертикали. На месте ответвления располагается распредкоробка. Соединения в ней производятся согласно имеющейся схеме.

Распаечные коробки классифицируются по типу установки. Существуют внутренние распредкоробки и наружные. Для коробок скрытого монтажа в стене предусматривается ниша. На поверхности остается только крышка, которая устанавливается на одном уровне с материалом отделки. Допускается покрытие крышки декоративными панелями. Если же толщина стен или другие обстоятельства не позволяют установить внутреннюю разветвительную коробку, ее крепят прямо на стене.

Распределительная коробка может иметь прямоугольную или круглую форму. Количество выводов обычно равно четырем, однако в некоторых случаях имеются и дополнительные выводы. Каждый вывод оснащается штуцером или резьбой для закрепления гофрированного шланга. Наличие такого шланга или пластиковой трубы значительно облегчает процесс укладки и замены проводов. Чтобы заменить провода, достаточно будет отсоединить шланг или трубу от распредкоробки и потребителя, а затем вытащить его. После замены проводников шланг возвращается на место. Если же провода располагаются в штробе, понадобится разбивать слой штукатурки, что гораздо более трудоемко.

Использование распредкоробок влечет следующие положительные результаты:

1. Увеличивается ремонтопригодность системы снабжения электроэнергией. Поскольку все соединения легкодоступны, намного легче найти поврежденный участок.
2. Подавляющая часть неисправностей обнаруживается в стыках. Так как все соединения сконцентрированы в одном месте, проще проводить профилактические осмотры.
3. Благодаря распаечным коробкам, увеличивается степень пожарной безопасности.
4. Использование распредкоробок позволяет сэкономить деньги и уменьшить трудозатраты при прокладке кабеля.

Характеристика разных методов соединения проводов между собой

Соединить кабель в коробке можно по-разному. Главное, что бы это было надежно и не противоречило положениям ПУЭ. Итак, соединять провода в распредкоробке можно при помощи клемника с винтовым зажимом или самозажимного клемника, скруткой с последующей пайкой или сваркой, или даже используя самое обычное болтовое соединение.

1. Соединение при помощи клемника с винтовым зажимом разрешено и даже рекомендуется во всех нормативных документах регламентирующих электромонтажные работы. Различные диаметры отверстий для проводов позволяют подобрать клемник в соответствии с сечением кабеля.

Корпус клемника изготавливается из гибкого и, вместе с тем, достаточно прочного полимера. Он довольно легко режется, что дает возможность отделить необходимое количество клемм. При использовании такого вида соединения необходимо периодически подтягивать зажимные винты. Особенно в случае применения алюминиевых проводов.

Соединение простой скруткой запрещается ПУЭ, но скрутка с последующей пропайкой вполне допустима. Концы проводников перед соединением необходимо очистить от внешней изоляции и от лака на длине 3÷4 см. Плотно скрутить и пропаять мощным паяльником, используя паяльную кислоту.

Допускается стыковка проводов из одного материала: алюминий/алюминий или медь/медь. Изолировать оголенные участки можно при помощи термоусадки или изоляционной ПВХ ленты. При таком способе монтажа проводники можно складывать не только встречно, но и параллельно. В последнем случае можно использовать для изоляции скрутки специальные резиновые или пластиковые наконечники.

Соединение проводов опрессовкой гильзами подходит только для однородных кабелей. При этом материал соединительной гильзы должен быть такой же, как и у проводов. Этот способ считается достаточно надежным, но требует наличия специальных инструментов: обжимных прессов. Зачищенные концы проводников вставляются в гильзу с разных сторон и зажимаются при помощи пресса.

Длина гильзы составляет примерно 2,5÷3 см. На такую же длину необходимо зачистить провода от внешней изоляции. После обжимки все соединения необходимо изолировать. Лучше всего использовать термоусадочную трубку, хотя для ее разогрева придется воспользоваться специальным промышленным феном. Можно осуществить изоляцию при помощи обычной изоленты ПВХ, нанеся ее на соединение в несколько слоев. Изоляция должна закрывать не только соединительную гильзу, но и провода на расстоянии примерно 1÷2 см.

Самым надежным способом считается скрутка с последующей сваркой. Этот метод, в общем, аналогичен соединению скруткой с последующей пайкой. Но сваривается не все соединение, а только его концы. Получается своего рода точечная сварка. Таким способом можно соединять провода из одинакового металла.

Изолировать место соединения можно с помощью термоусадки или ПВХ изоленты. Правда, для осуществления подобных соединений необходимо иметь соответствующее оборудование: сварочный аппарат, специальные графитовые электроды.
В последнее время большое распространение получил метод соединения проводов с помощью самозажимных клемников. Такие клемники не требуют дополнительной изоляции, а провода в них соединяются достаточно надежно. Промышленностью выпускаются клемники, рассчитанные на разное сечение соединяемых проводов.

При использовании самозажимных клемников, соединяемые провода необходимо зачищать таким образом, чтобы оголенная жила полностью находилась в гнезде клемника. Отсутствие зажимных винтов избавляет пользователя от необходимости периодического технического обслуживания соединений с целью затяжки соединения.

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

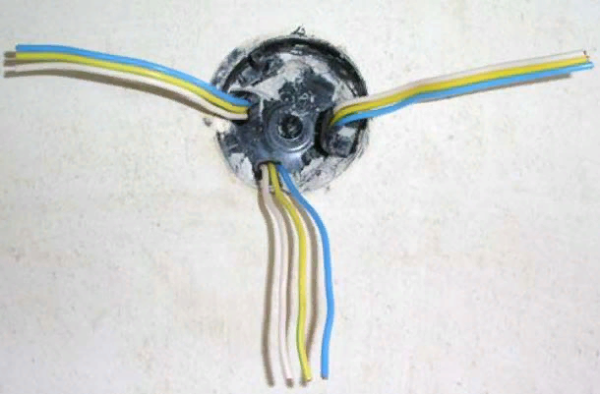

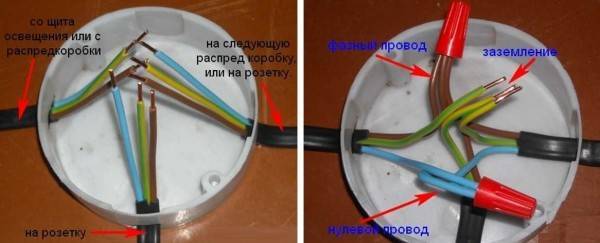

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

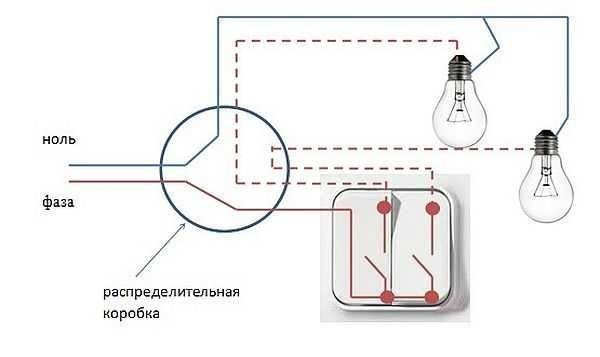

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Необходимость распределительной коробки

В первую очередь, распределительные коробки обеспечивают пожарную безопасность. Наибольшую опасность с точки зрения возникновения пожара представляют собой места соединения проводов. Из-за большого сопротивления в местах недостаточного плотного контакта возникает нагрев проводки в этом месте, который может привести к пожару при контакте с горючими материалами стены.

Распределительная коробка исключает опасность возгорания, изолируя место соединения проводов.

Кроме того, распределительная коробка играет функциональную роль. Доступ к спрятанным в ней соединениям проводов значительно проще и удобнее, чем, если бы соединение каждого провода пряталось в стене в глубоких штробах, которые потребовалось вскрывать, нарушая отделку стен, при ремонте проводки.

И даже наружная распредкоробка выглядит эстетично по сравнению с торчащим из стены пучком кабелей.

Обыкновенная скрутка двух проводов

Обилие новых методов стыковки совершенно не отменяет обычную скрутку. В условиях экстремальной починки это едва не единственный правильный выход. Простейшая завивка двух проводов при соблюдении примерной прикидки силы тока (не ставить тонкий провод на сильный ток) работает практически всегда. Но медь с алюминием соединять запрещено. У них сравнительно близкие показатели сопротивляемости, но медь все же меньше — и это создает отличную термопару. Температура плавления алюминия — немногим выше шестисот градусов, поэтому такая скрутка пожароопасная априори.Плюсы: может сделать каждый. Были бы провода и руки.Минусы: скрутка не бывает герметичной. Со временем контакт ослабевает, от плохого контакта сопротивление увеличивается, конструкция начинает греться… а далее все как в случае скрутке меди с алюминием. Именно поэтому данный способ запрещен по правилам ПУЭ.

Как правильно соединить?

Выпускаются распаечные коробки со встроенными клеммными колодками. Подключение проводников в них не составляет труда: зачищенные жилы заводят в клеммы и фиксируют винтом или пружиной.

Но чаще коробка представляет собой лишь корпус с крышкой и выполняет только две функции:

1. изоляция электрических контактов (потенциально опасные места) от строительных конструкций и отделки, как правило, состоящей из легковоспламеняемых материалов;
2. обеспечение быстрого доступа к сопряжениям проводников.

В таких коробках монтажник соединяет провода любым способом на свое усмотрение. Вариантов соединения достаточно много. В некоторых используются специальные приспособления, другие обходятся без них. Для полного понимания стоит рассмотреть этот вопрос подробно.

В электрических схемах не допускается непосредственный контакт алюминия и меди: оба материала быстро разрушаются вследствие электрохимической коррозии.

Самоизолирующие зажимы (СИЗ)

Эти устройства представляют собой пластиковый колпачок с пружиной для фиксации кабеля.

Основные преимущества:

• низкая цена;
• негорючий пластик;
• легкость монтажа;
• широкий выбор цветовых оттенков.

Из недостатков можно выделить плохие крепежные свойства и невозможность стыковки разнородных материалов.

Опрессовка гильзами

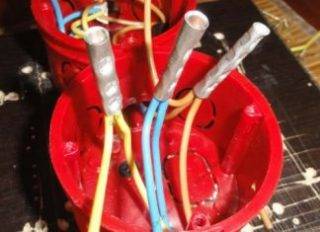

Стык проводов гильзой

С помощью гильз можно создать качественный и надежный контакт. Суть метода заключается в установке защищенного от изоляции провода в специальную трубку – гильзу. После трубку опрессовывают путем сжатия и обрабатывают изоляционным материалом. Сверху накладывается термоусадочная трубка или изолента.

Плюсы:

• высокое качество и надежность сборки;
• невысокая стоимость.

Недостатки опрессовки:

• одноразовое крепление;
• необходимость приобретения специальных дорогостоящих инструментов;
• для обжимки меди и алюминия требуется специальная гильза.

Пайка

Пайка

Среди всех предложенных пайка – самый надежный способ стыковки. Перед соединением зачищаются проводники, после чего оголенную жилу обрабатывают припоем. Провода окунаются в ванночку и после остывания обрабатываются изоляцией.

Главное преимущество способа – высокая надежность и качество.

Минусы:

• Требуется профессиональный инструмент, с которым мастер должен уметь работать.
• Высокие трудозатраты.
• Соединение одноразовое. Его нельзя распаять.

Вместо пайки может применяться сварка

Принцип действия аналогичен, но есть важное различие – разные навыки при проведении работ. Специалист должен уметь обращаться со сварочным аппаратом

Скрутка

Соединение проводов скруткой запрещено правилами ПУЭ. Скручивать проводники можно только в том случае, если будет использоваться еще один способ фиксации.

Зажим типа «орех»

Соединение типа “Орех”

Такой вид зажимов представляет собой устройство с двумя металлическими пластинками и четырьмя болтами, расположенным по углам. В пластине фиксируется зачищенный проводник и покрывается карболитной оболочкой.

Преимущества:

• низкая стоимость;
• простота установки;
• соединение разных металлов;
• качественная изоляция.

Болтовое соединение

Болтовое соединение проводов

Один из самых простых и незатратных способов соединения проводов – контакт при помощи болтов. Для работы потребуются только болт, шайбы и гайка. Соединение довольно простое – на резьбу болта надевается гайка и накручивается жила. Затем ставится еще одна гайка и накладывается вторая жила. Все сверху прижимается третьей шайбой и заканчивается гайкой. Сверху контакт покрывается изоляцией.

Болтовое соединение отличается следующими преимуществами:

• стоимость;
• простота установки;
• можно соединять медь и алюминий.

Недостатки:

• низкое качество фиксации;
• необходимость большого количества изоляции.

Также болт является довольно большим, его сложно поместить в распределительную коробку.

Для чего требуется распределительная коробка?

Нередко мастера халатно относятся к установке распределительной коробки во время прокладывания кабеля, ведь ее требуется дополнительно фиксировать на поверхности, а это занимает лишнее время. Будет намного проще зачистить провода, затем скрутить, обмотать изолентой и заштукатурить в перекрытии. Тем не менее, электрики не учитывают следующих нюансов:

При эксплуатации электрооборудования важно иметь свободный доступ к соединениям проводников. К примеру, в одном помещении может перестать функционировать розетка, а согласно проверке удалось выявить, что отсутствует напряжение

Поэтому, понадобится срочно искать распредкоробу с неисправным звеном цепочки. В данном случае останется только долбить стену, чтобы обнаружить соединение.
Иногда требуется выполнить монтаж дополнительной розетки (или нескольких). Как правило, подключают ее параллельно к уже имеющейся розетке, поэтому опять же, чтобы не искать провода, понадобится распредкоробка.
Провода соединяют зажимами, поэтому придется долбить в стене отверстие, чтобы их там замаскировать.
Распределительная коробка необходима в соответствии с правилами пожаробезопасности.

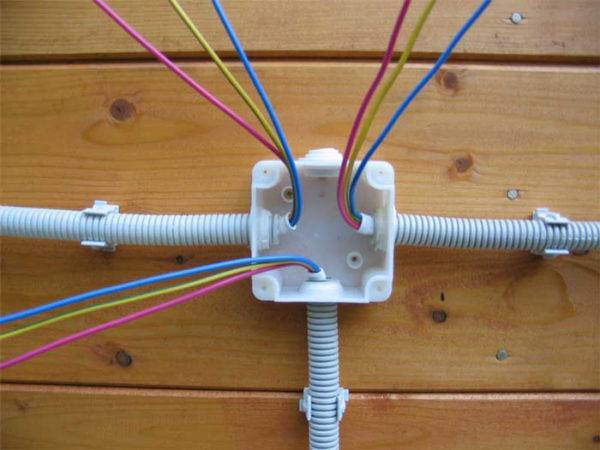

Пример распредкоробки

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Кабеля из разных металлов — какой выход?

Не рекомендуется объединять медные и алюминиевые провода. Алюминий быстро окисляется и в точке контакта проводов образуется достаточно прочная окисная пленка. Она приводит к снижению токопроводимости соединения, а иногда даже полностью разрывает электрическую цепь.
Тем не менее, соединять медные и алюминиевые провода можно. Но для этого необходимо применять самозажимные клемники со специальной пастой, препятствующей образованию окисной пленки. Хороший результат дает использование специальных самопрокалывающих зажимов типа «орешек». Такие зажимы можно применять даже на открытом воздухе.
Самый простой и доступный способ соединения проводов из разного металла – это болтовое соединение с прокладкой стальной шайбы между проводами. Недостатком такого соединения является его большой размер и необходимость применять усиленную изоляцию.

Главное, чтобы соединение было надежным и безопасным. Для простоты последующего ремонта или обнаружения неисправного провода, желательно проводники в распределительных коробках промаркировать. Эта маркировка должна соответствовать электрической схеме проводки.

Соединение Wago

Ваго — это плоская пластиковая коробочка с концепцией «все в одном». Зачищаем провод, как при скрутке, вставляем в зажим-защелку — готово. Подходит под комбинацию любого количества проводов, есть очень много разновидностей под разную силу тока и количество контактов. Идеальный вариант для быстрого монтажа электрики.Плюсы: идеальная герметизация. Наконец-то можно соединять медь с алюминием, достаточно лишь соблюдать маркировку по разъемам. Также можно контактировать жилы разных диаметров, что плюс в монтаже «разношерстного» парка проводов.Минусы: Ваго — это дорого. Это очень дорого. Коробочки Ваго не меняются ничем, кроме таких же коробочек, «на коленке» такое не собрать априори. Поэтому такой способ соединения употребляется либо при очень хорошем бюджете на электрику, либо, когда нужно соединять провода, идущие к дорогой электрической аппаратуре.
