Использование металлоискателя

Профессиональные высокочувствительные металлодетекторы используются в повседневной работе различных пунктов досмотра, с их помощью ведутся поисковые и дознавательные действия полицейских и спасательных служб.

Огромная армия любителей-кладоискателей по всему миру практикует долгие и неспешные походы с металлоискателями. Иногда такое развлечение приносит доход и даже известность.

В наше время уже налажена индустрия детекторных (распознающих) приборов на все случаи жизни, отличающихся не только по принципам работы, но и широким диапазоном цен и технических характеристик.

Функциональные и технические параметры металлодетекторов

Прежде чем выбрать и купить хороший металлоискатель, следует чётко определиться с тем, в какой среде будут вестись поисковые работы. Также необходимо учесть предполагаемые размеры искомых предметов и глубину их залегания

Рассмотрим основные характеристики, на которые нужно обратить особое внимание при покупке детектора:

принцип действия;
рабочая частота прибора;
чувствительность;
вес;
балансировка грунта;
целеуказание;
дискриминатор;
дополнительные функции.

Принцип работы и рабочая частота детектора – основные характеристики, определяющие возможности прибора и показывающие, к какой категории его можно отнести (простой грунтовый, средний класс или профессиональный). Чувствительность определяет глубину залегания предметов, с которой может работать прибор. Как правило, этот показатель находится в пределах от 100−150 мм до 600−1500 мм. Однако существуют глубинные модели, предназначенные для поиска предметов на глубине 5 метров. Дискриминатор даёт возможность настроить прибор на поиск определённого вида металла. Это позволяет оператору не отвлекаться на металлизированный мусор.

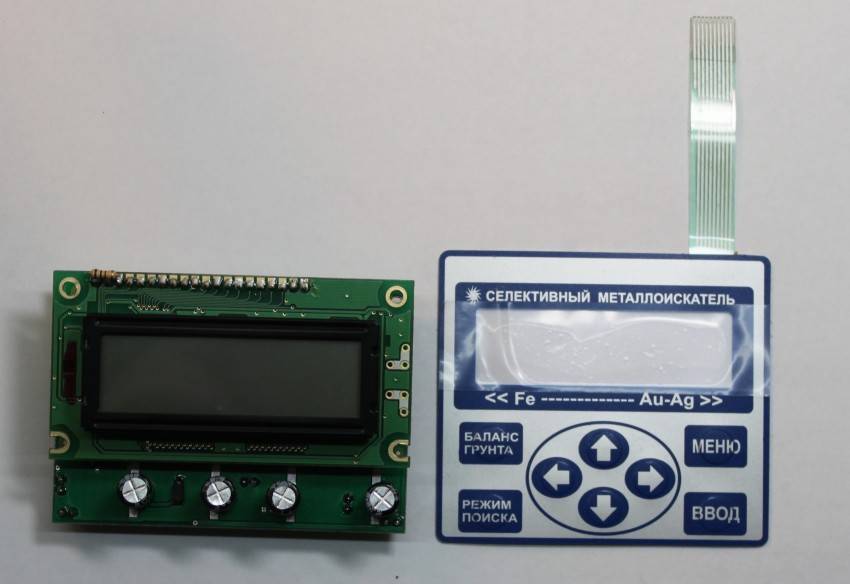

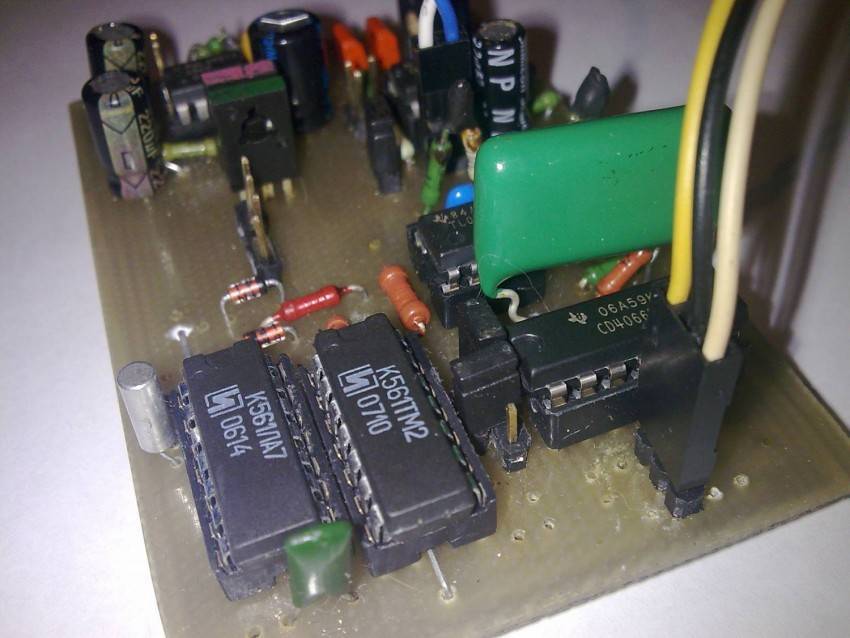

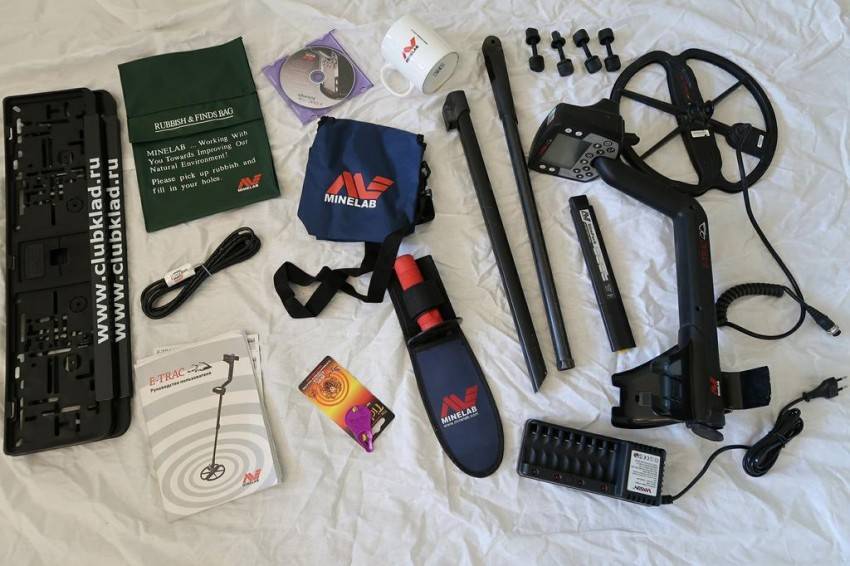

Металлоискатель с дискриминатором

Как собрать простой металлоискатель своими руками

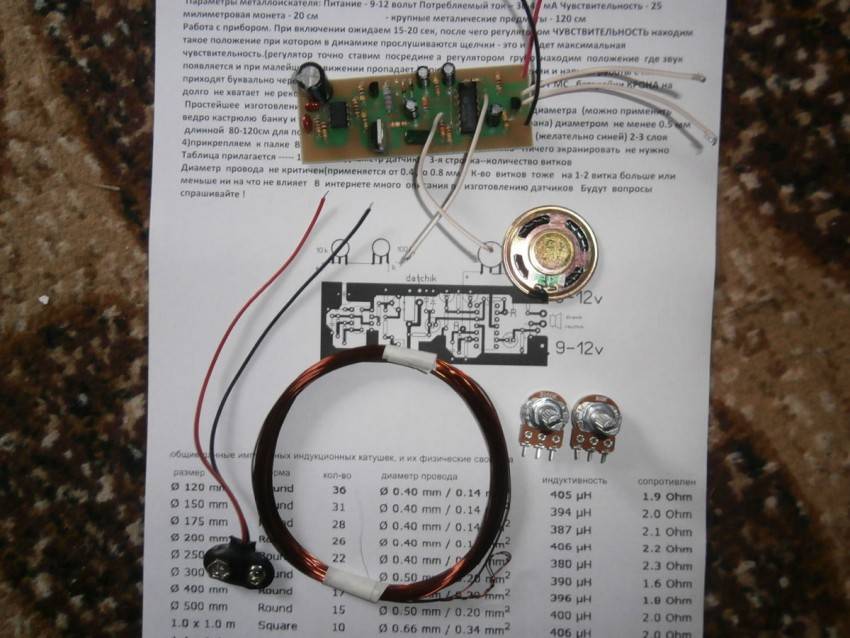

Даже самый простой металлоискатель, изготавливаемый своими руками, нуждается в индуктивной катушке. Она представляет собой кольцо диаметром от 6-8 см до 14-16 см в зависимости от размеров металлических предметов, которые предстоит искать. Для изготовления самодельной катушки берется заготовка подходящего диаметра, на которую наматывается медный эмалированный провод сечением 0,4-0,5 мм. Количество витков можно рассчитать по известной формуле, учитывающей диаметр катушки. После намотки катушку аккуратно снимают с заготовки и закрепляют с помощью изоляционной ленты. Она защитит ее от механических повреждений и попадания атмосферной влаги. После этого поверх катушки наматывают фольгу-экран с разрывом длиной примерно 10-15 мм.

Полученный экран не должен представлять собой короткозамкнутый виток. Поверх экрана необходимо намотать с шагом 1 см медный луженый провод, который подключается к оплетке коаксиального кабеля, ведущего к электронному блоку. Катушка подключается к схеме двухпроводным коаксиальным кабелем.

Рекомендуется изготовить несколько катушек с разными внутренними диаметрами, что позволит подключать их применительно к каждому конкретному случаю. В заключение остается оформить металлоискатель конструктивно: электронный блок помесить в герметичный корпус, защищенный от влаги и пыли, а индуктивную катушку установить на конец неметаллического шеста необходимой длины. В качестве источника звукового сигнала, формируемого электронной схемой, может быть использован небольшой динамик или наушники, если предстоит пользоваться устройством в зашумленных местах. Электропитание прибора осуществляется от автономного источника тока – батарейки или аккумулятора.

Схема глубинного металлоискателя

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

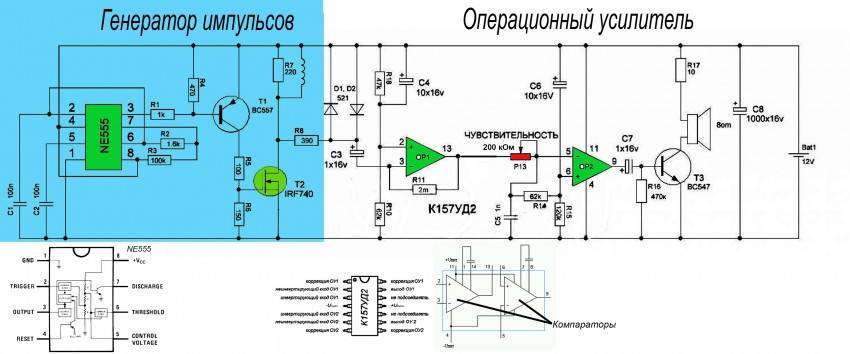

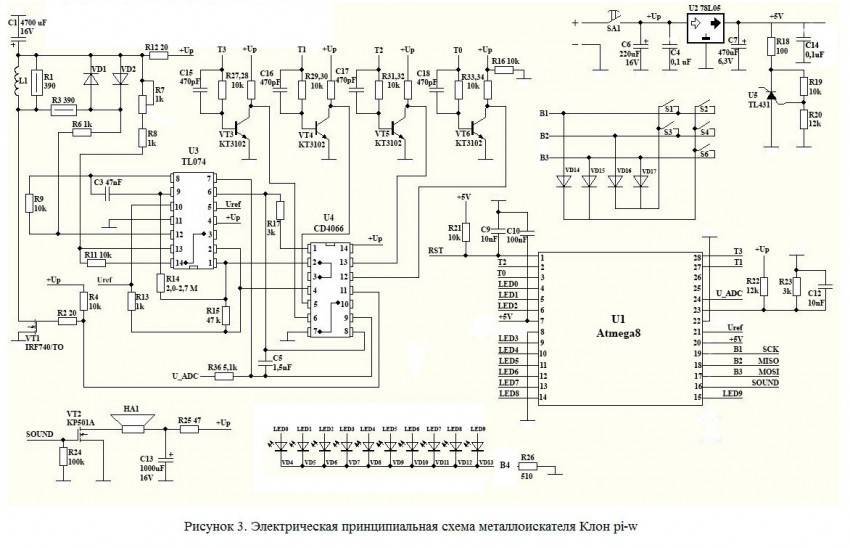

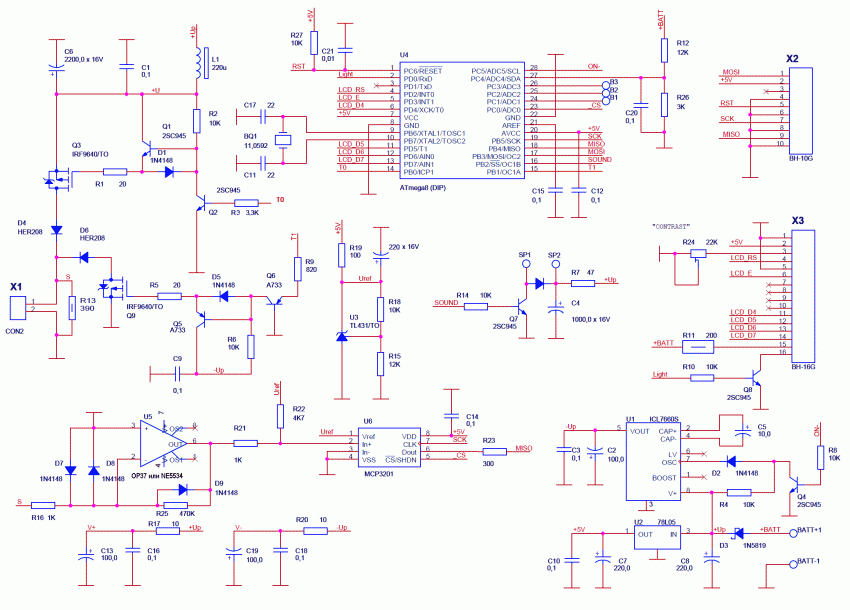

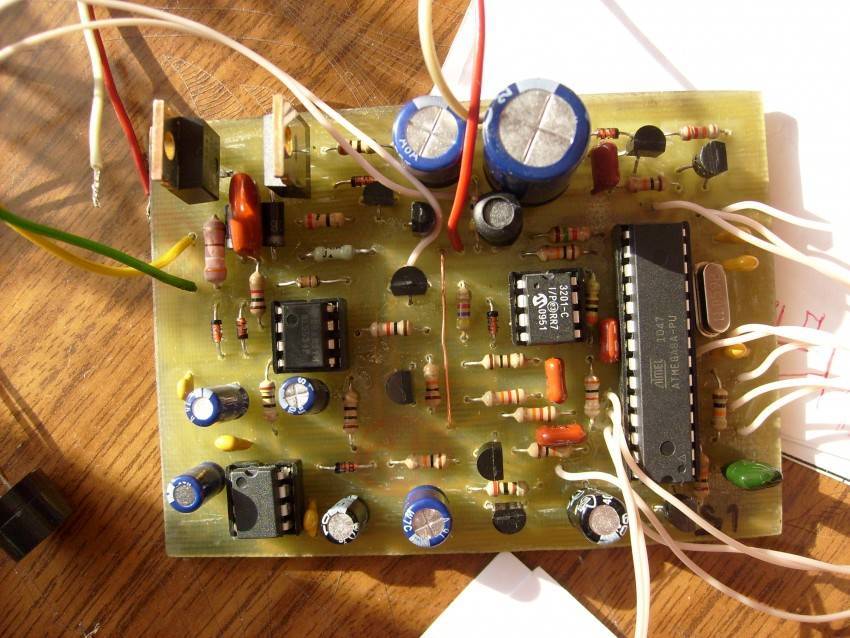

Схема глубинного металлоискателя

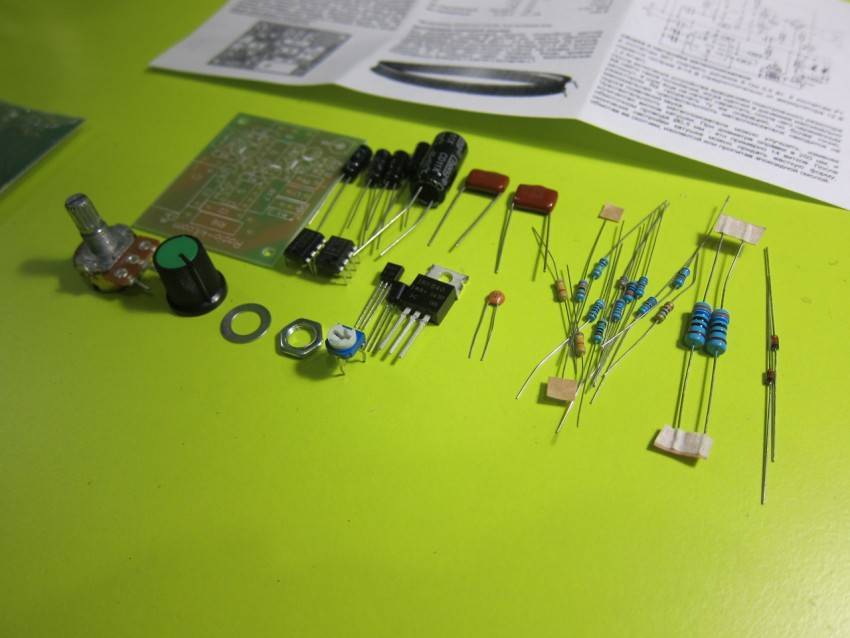

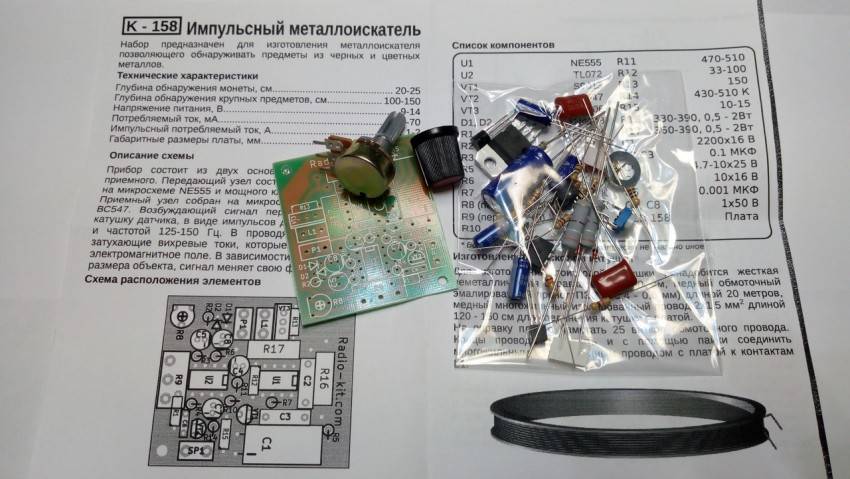

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

конденсаторы разного типа – пленочные, керамические и пр.;
резисторы разного номинала;
полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

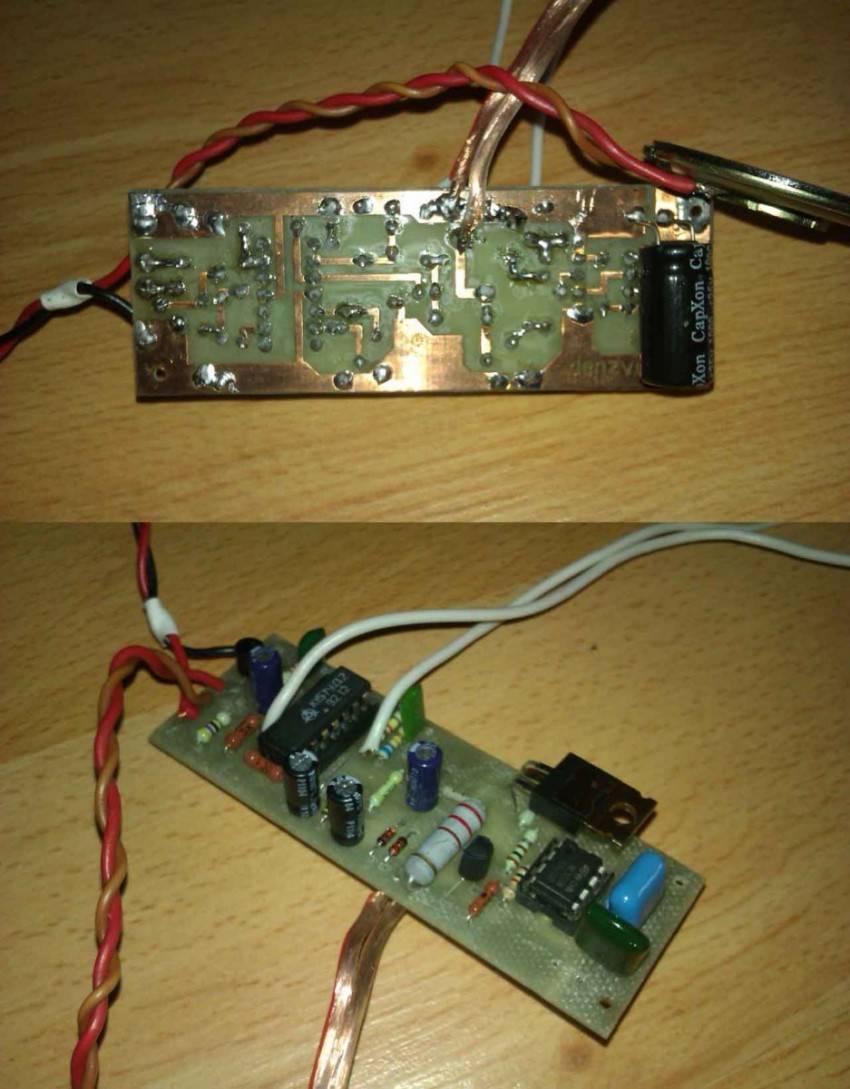

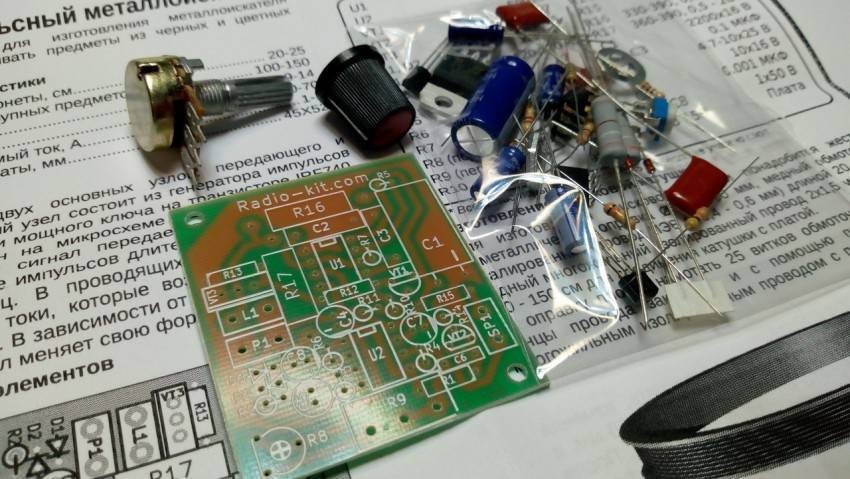

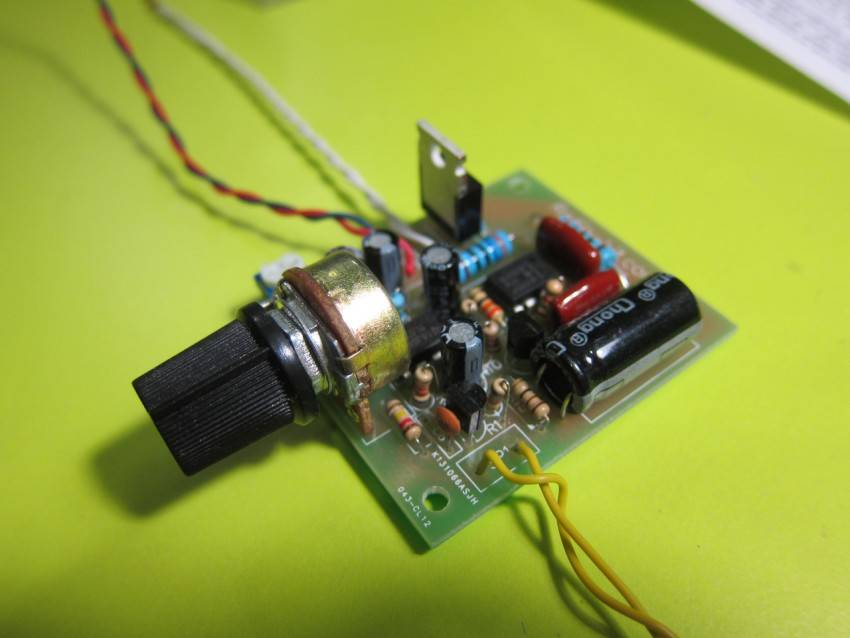

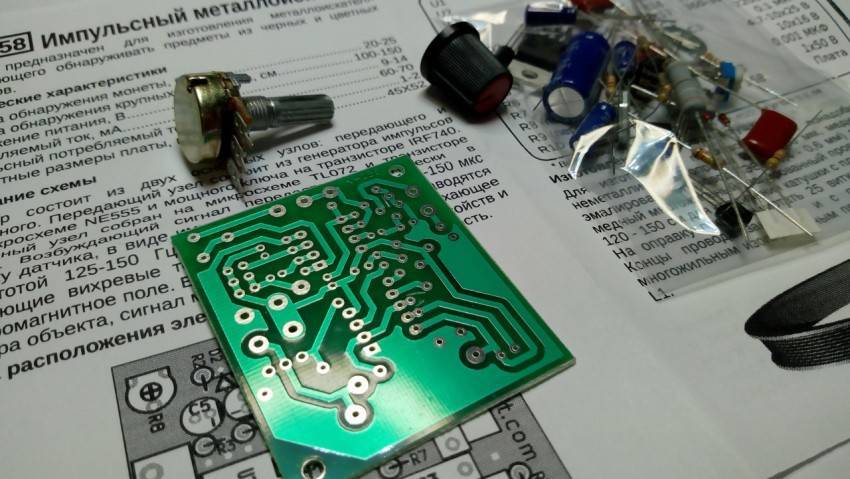

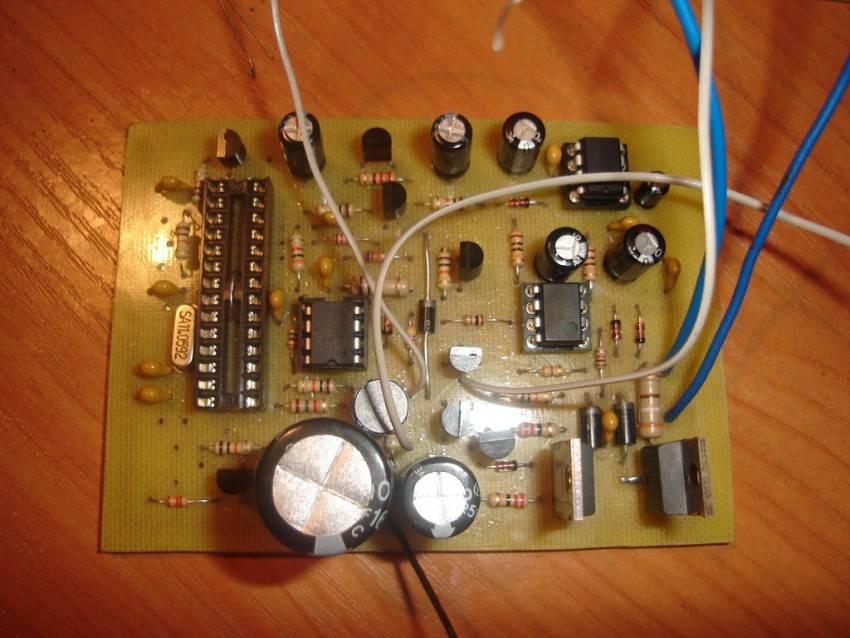

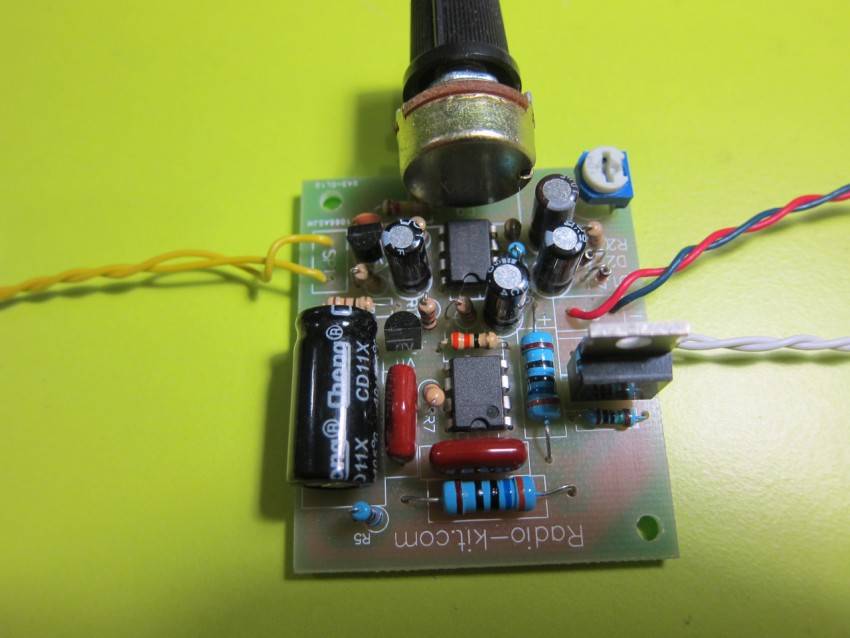

Процесс сборки глубинного металлодетектора

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

https://youtube.com/watch?v=6-6aCPA1lJo

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Основные параметры

По своим свойствам металлоискатели делят на основные 3 группы: глубинные, подводные, грунтовые. По названию сразу понятно в чем их особенности. Хотя нередко, создают гибриды, например у грунтовых — водонепроницаемую катушку с корпусом. Естественно, такие будут стоить на порядок выше. Чтобы сделать металлодетектор самому, нужно четко представлять, для каких целей он будет использоваться, исходя из этого есть общие параметры прибора:

Глубина действия под землей, у каждого прибора есть своя “проникающая способность”. Конечно это также зависит от плотности, рода грунта, наличия в ней камней, но это уже второстепенное.
Диаметр зоны поиска, вы должны сразу для себя определить, какой диапазон будет оптимален, и от этого отталкиваться, выбирая, или собирая металлоискатель.
Чувствительность прибором металла

Здесь и возникает вопрос, с какой целью будет использоваться аппарат: для кладоискателей, мелочь будет только мешать, а вот для охотников за потерянными украшениями на пляже, важно не упускать ничего, даже самую мелочь.
Избирательность металла. Есть приборы которые реагируют только на определенные драгоценные сплавы.
Мощность и энергосбережение, стандартная характеристика любого беспроводного устройства.
У совсем новых моделей, есть такая особенность как “дискриминантность”, позволяющая выводить на табло устройства примерную глубину, расположение, сплав металла.

Глубина обнаружения

В среднем, глубина поиска у металлоискателя составляет от 1 до 100 сантиметров. Разные модели, имеют разную точность и глубину действия. В основном диапазон видимости зависит от размера катушки, чем она больше, тем глубже вы сможете заглянуть. И самая первая ошибка большинства новичков, не зная зачем, не зная для чего, они выбирают металлоискатель с наибольшей глубиной исследования. В среднем, старинные монеты зарыты на 30-35 сантиметров, а утерянные драгоценные украшения еще ближе к поверхности. К тому же, чем больше глубина, тем больше погрешностей и ошибок. Можно вырыть 10 ям глубиной в 1 метр, за тоже время найти действительно что то ценное практически на поверхности, абсолютно не утруждаясь.

Частота работы

Как и любое устройство, металлодетектор имеет взаимосвязь своих комплектующих. Используя прибор на полную мощность, вы увеличиваете энергозатратность батареи. Если рассмотреть металлоискатель в целом, то можно сделать вывод, что все его комплектующие габариты и функциональность зависят от частоты генератора. Это пожалуй, самое главный критерий оценивания, по которой их классифицируют:

Первый вариант совершенно не любительский — сверхнизкочастотный. Без определенной компьютерной поддержки он не сможет работать. Вслед за катушкой должна следовать специальная машина, которая будет не только обрабатывать сигнал оператору, но и подавать заряд, по причине немалой энергозатратности. Его диапазон составляет менее 100 Гц.
Второй вариант также не является простым бытовым прибором — низкочастотный. Диапазон варьируется от 100 Гц до 10 кГц. Также требует большие энергозатраты, в основном рассчитаны на поиск черных металлов глубиной до 5 метров. Требует компьютерной обработки сигналов, но даже при его помощи, имеет большую погрешность в распознавании сплава и его объема на больших глубинах.
Универсальные, более сложно-устроены, компактные — высокочастотные металлоискатели. С помощью такого устройства можно найти металл 1,5 метра глубиной. Имеет среднюю помехоустойчивость, но хорошую чувствительность, на небольшой глубине, есть возможность определить сплав и размеры металла, с довольно хорошо точностью. Имеет диапазон до 30 кГц.
Радиочастотные металлодетекторы, их наверное видел каждый, стандартный прибор подходящий для устремленных любителей. Имеет отличную дискриминацию глубиной до 0,5 метра. Если грунт не имеет магнитных свойств, например песок, или рядом нет радио или телестанции, то это просто отличный универсальный аппарат.Его энергозатратность по сравнению с представителями выше очень мала. А его полная эффективность будет также зависеть от его комплектующих, во многом от катушки.

Какие из металлоискателей подходят для изготовления своими руками дома

К наиболее простым изделиям, которые можно собрать самостоятельно, относят приборы, работающие на приём-передачу.

В сети присутствует большое количество инструкций с детальным руководством, как собрать простейший металлодетектор ФОТО: electrikmaster.ru

Наиболее популярные виды устройств:

металлодетектор «Пират»;
детектор «Бабочка»;
излучатель без схем;
металлодетектор «Терминатор».

Но, невзирая на то, что часть мастеров предлагают сборку металлодетектора из телефона, подобные конструкции не смогут пройти проверку «боем».

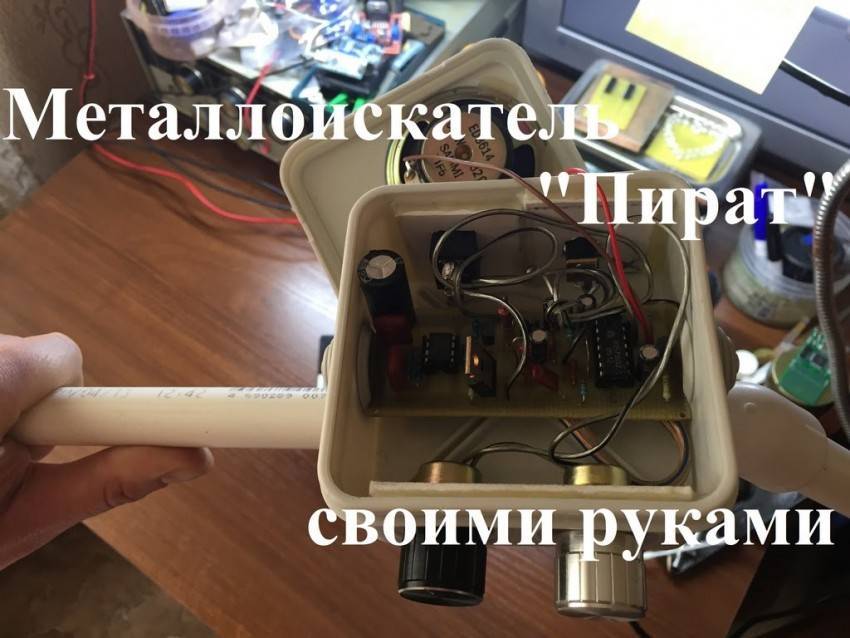

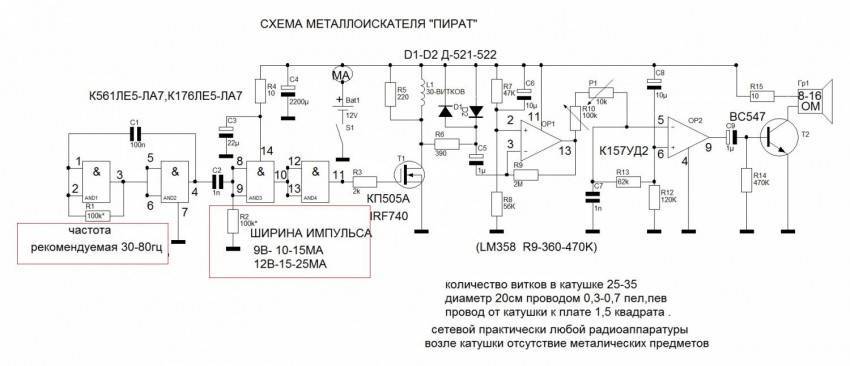

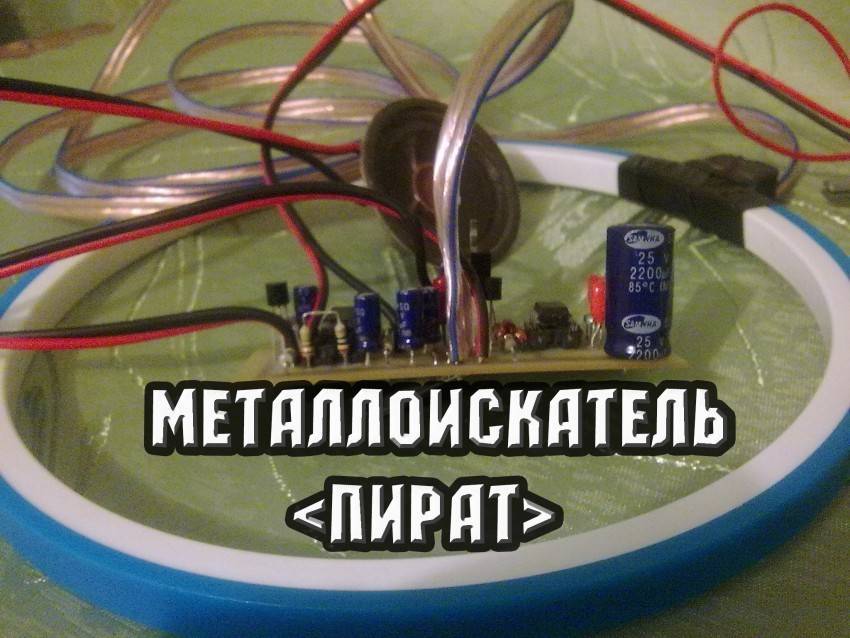

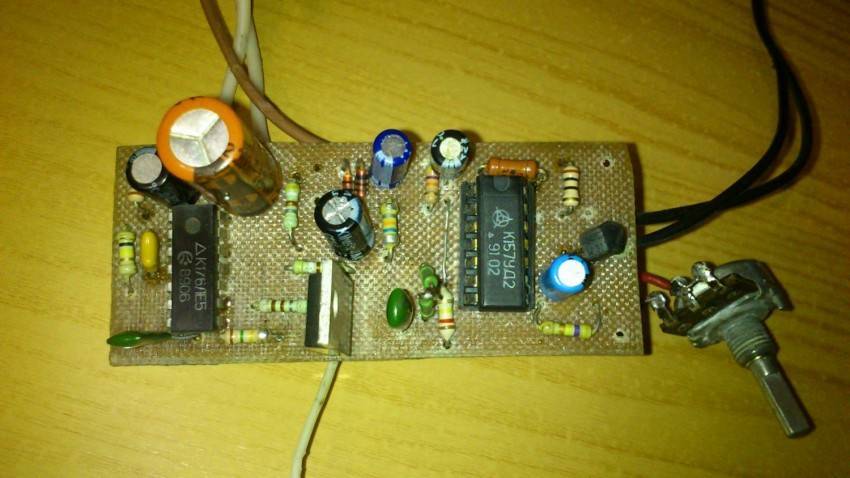

Металлоискатель «Пират» ФОТО: metalloiskatel.org.uaМеталлоискатель «Терминатор» ФОТО: metalloiskateli.com.ua

Как работает металлоискатель

Металлоискатель, или металлодетектор – электронное устройство, состоящее из первичного датчика (катушка с обмоткой) и вторичного узла. Приборы для обнаружения металлов разделяют на несколько типов:

«приёмо-передача»;
индукционные;
импульсные;
генераторные.

Устройство металлодетектора

Устройства средней ценовой категории в основном относятся к типу «приёмо-передачи». Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая. Первая катушка передаёт электромагнитные волны, свободно проходящие через нейтральную среду и которые при столкновении с металлическими предметами отражаются и передаются на приёмное устройство. После того как отражённый сигнал попадает на вторую катушку, оператор зуммером информируется о нахождении цели.

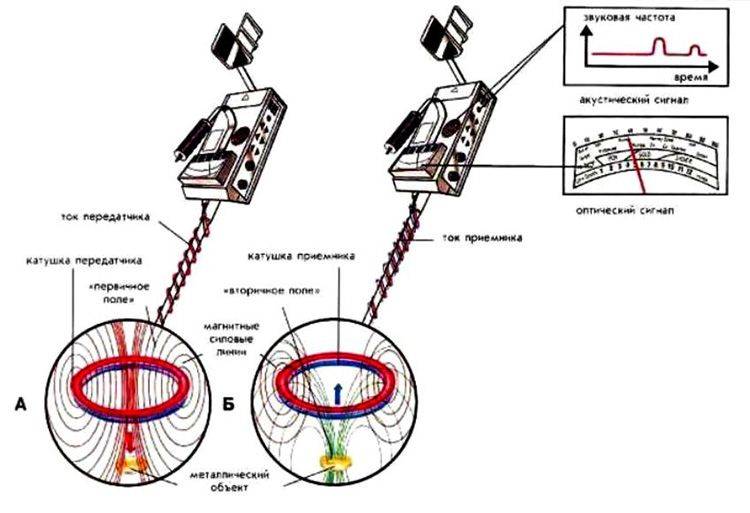

Принцип работы металлоискателя

Металлодетектор индукционного типа работает по тому же принципу, что устройства «приёмо-передачи». Главное различие между ними заключается в количестве катушек с обмоткой. В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. Импульсные приборы нечувствительны к концентрации солей в грунте и включают в свою конструкцию катушку, электромагнитное поле которой создаёт на поверхности металла вихревые токи, улавливаемые детектором. Такой принцип действия снижает возможности к дискриминации, что может осложнить поиск.

Принцип работы импульсного металлодетектора

Металлоискатели генераторного типа бывают разных типов, но все они построены на основе LC-генератора. Они обладают низким уровнем чувствительности и, как правило, предназначены для того, чтобы находить металл только одного вида. Также металлодетекторы можно разделить на три категории:

общего пользования;
средний класс;
профессиональное оборудование.

Как сделать своими руками металлоискатель «Терминатор 3»: подробная инструкция

Модель «Терминатор 3» давно пользуется популярностью среди радиолюбителей, и за много лет существования прибор получил много усовершенствований. Предлагаем пошаговую инструкцию, как самому сделать металлоискатель в домашних условиях. Прибор отличается низким энергопотреблением, возможна настройка на поиск определённых типов металла и неплохие глубинные характеристики.

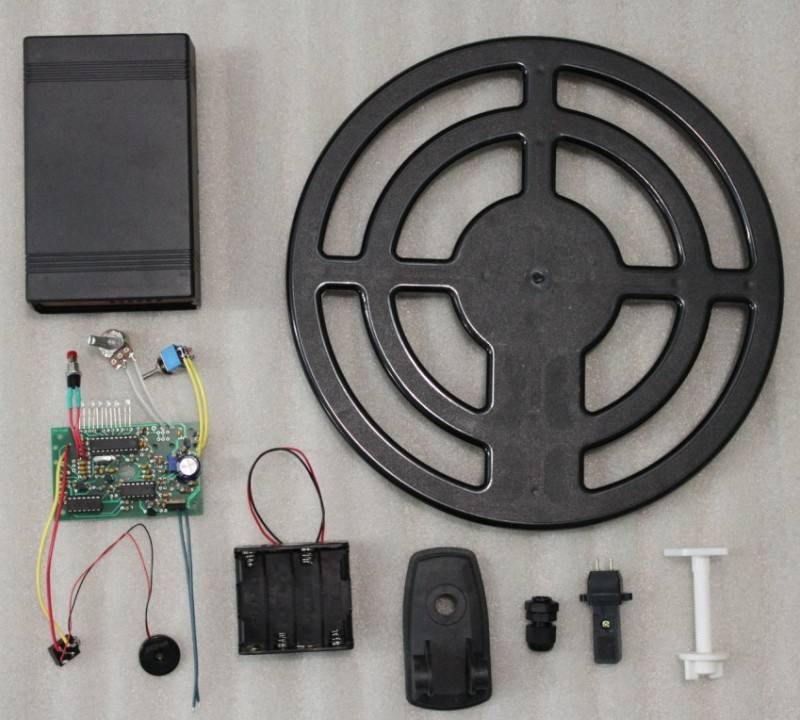

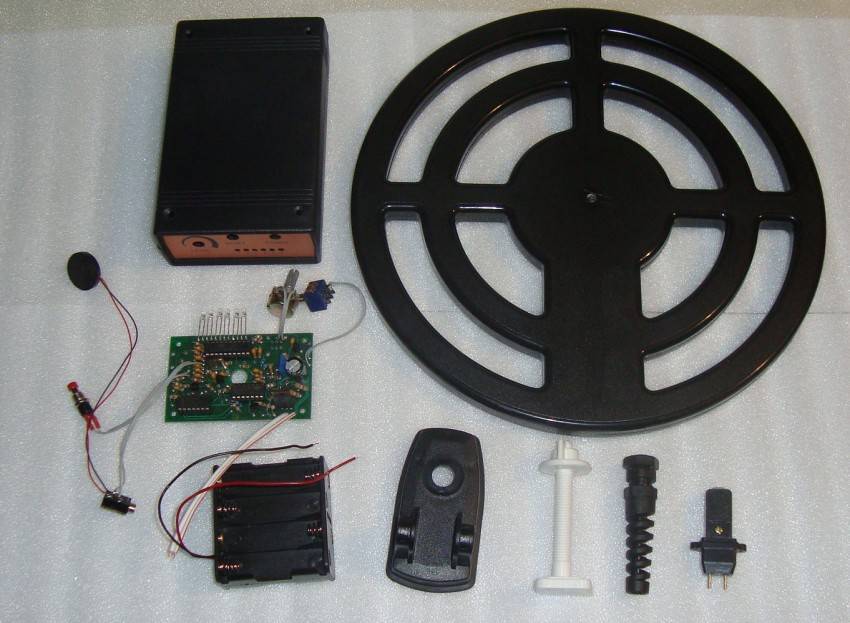

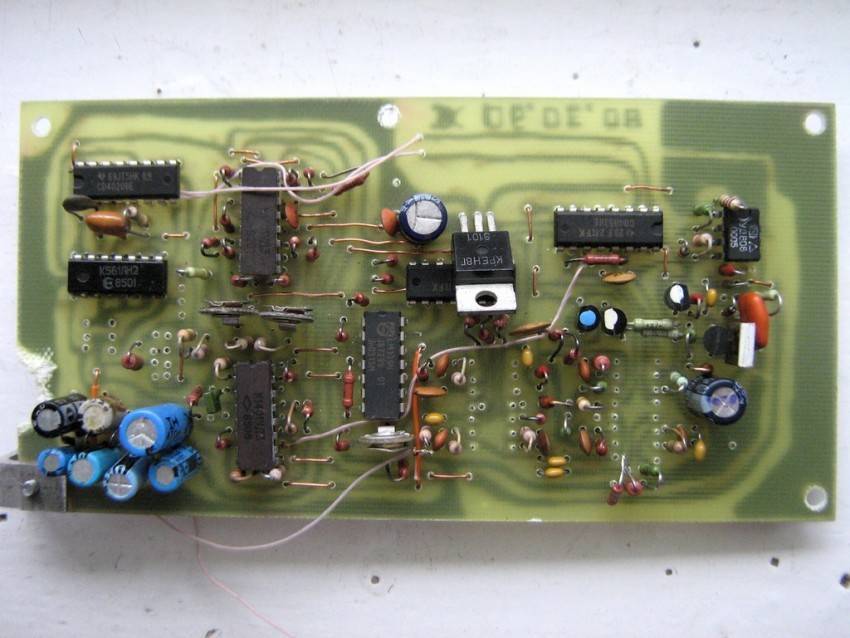

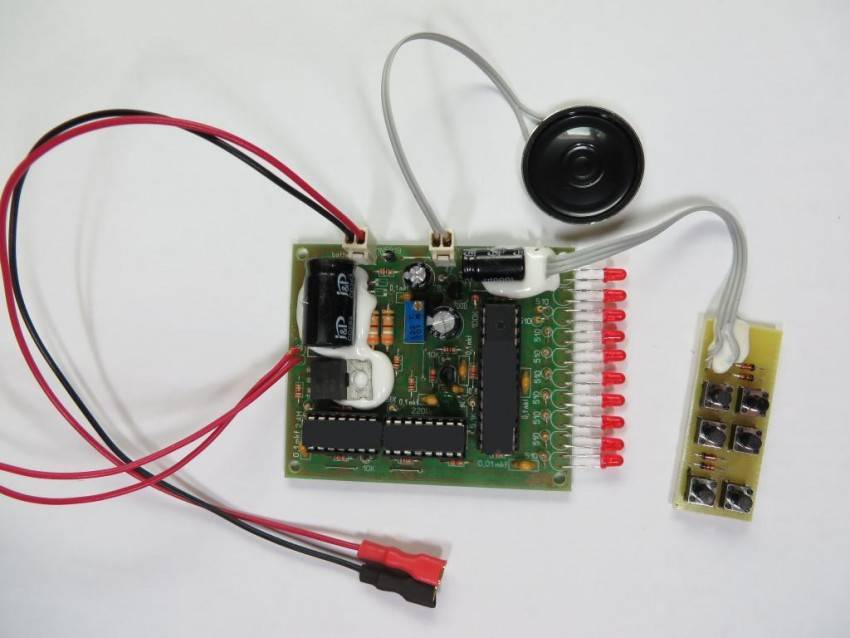

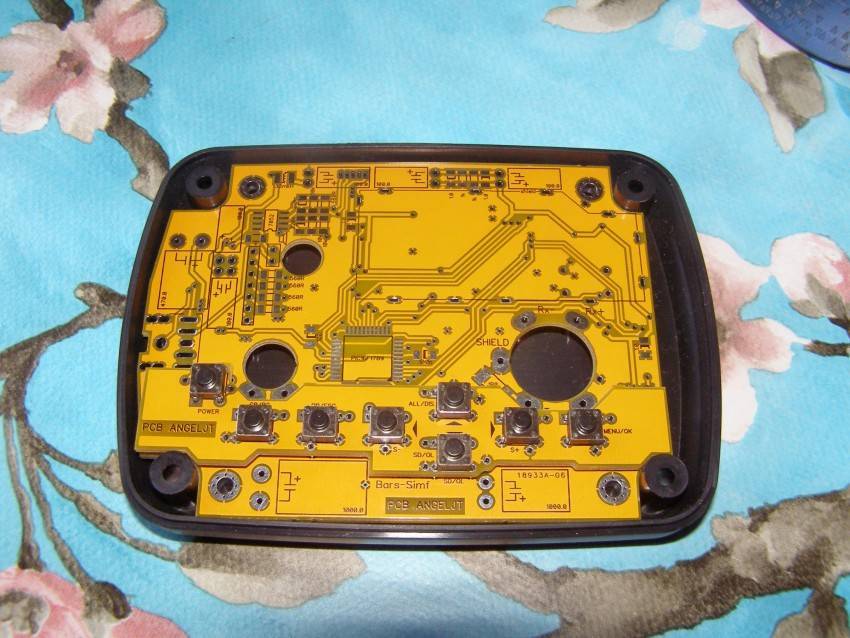

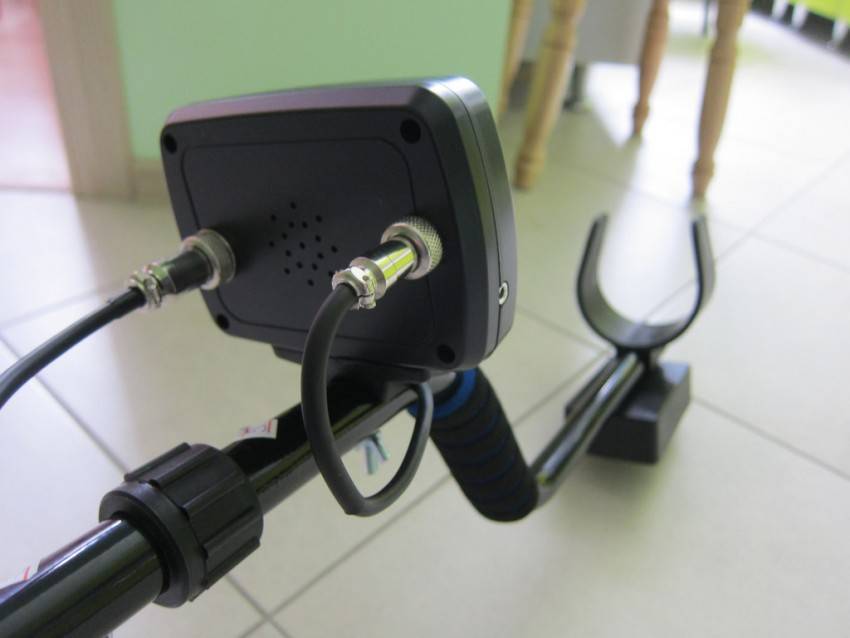

Внешний вид электронного блока управления

Инструменты

Перед тем как сделать самодельный металлоискатель, нужно подготовить следующие инструменты:

паяльник или паяльная станция;
припой, олово, канифоль;
пассатижи, круглогубцы, бокорезы;
набор отвёрток;
ножовка по металлу;
осциллографии и другие контрольно-измерительные приборы.

Набор инструментов для радиолюбителя

Схема, подбор деталей и монтажная плата

Для изготовления блока управления необходимо сделать монтажную плату, на которой будут размещаться все необходимые радиокомпоненты. Схему, представленную ниже, нужно перенести на гетинаксовую пластину с покрытием из медной фольги и изготовить монтажную плату таким же образом, как описано выше в статье для металлодетектора «Пират». Размер схемы должен быть в пределах 104×66 мм, а заготовка для платы на 10 мм больше с каждой стороны.

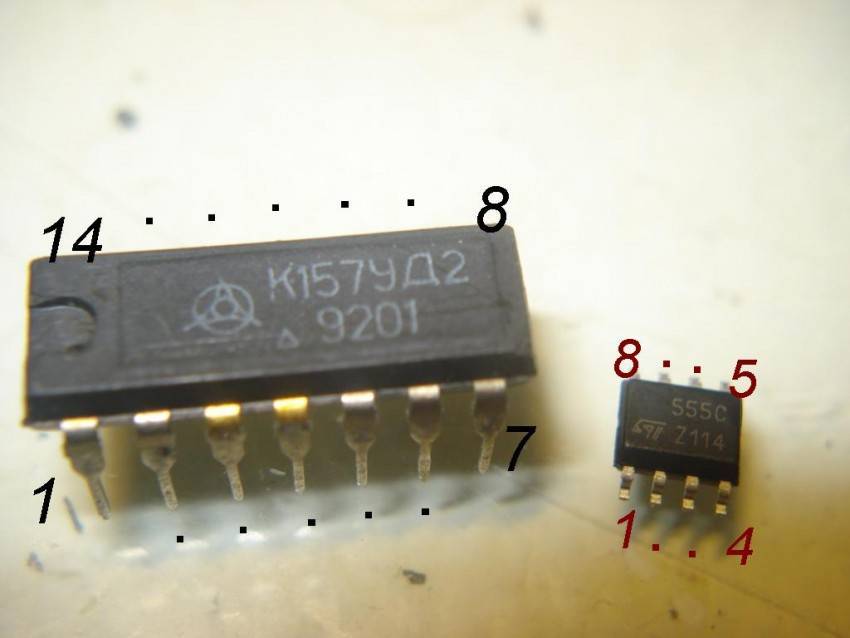

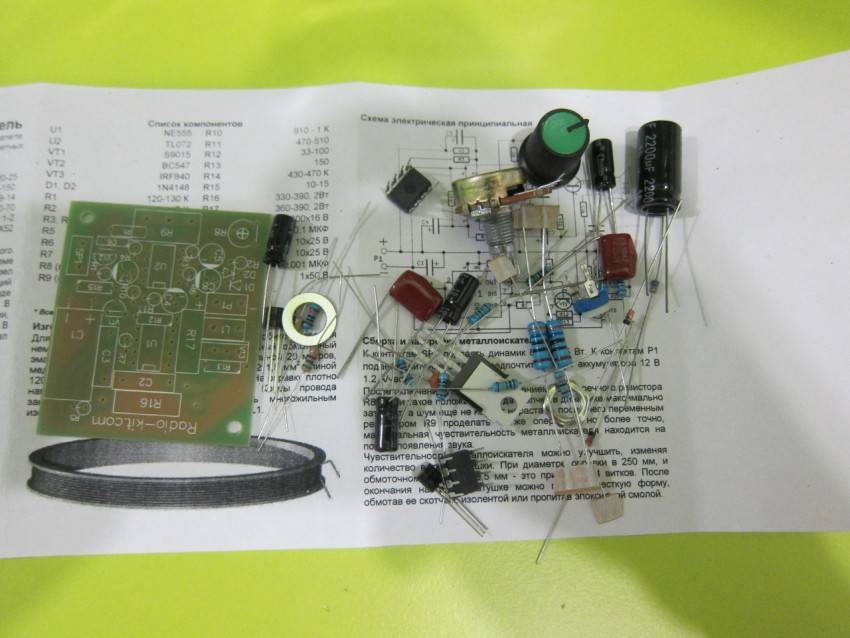

Принципиальная схема металлоискателя «Терминатор 3»Перечень необходимых радиодеталейПечатная плата металлоискателя

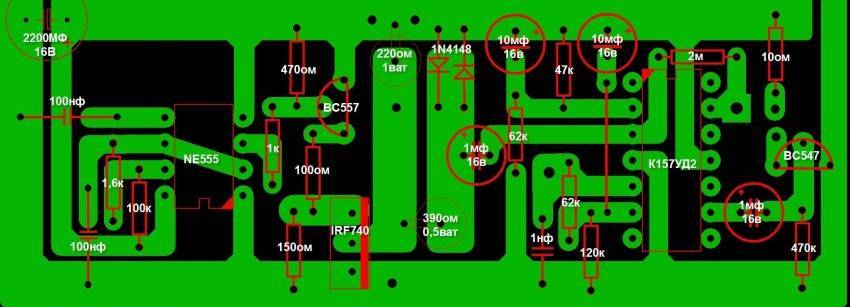

Как подготовить печатную плату для металлоискателя подробно расскажем в пошаговой инструкции:

Иллюстрация	Описание процесса

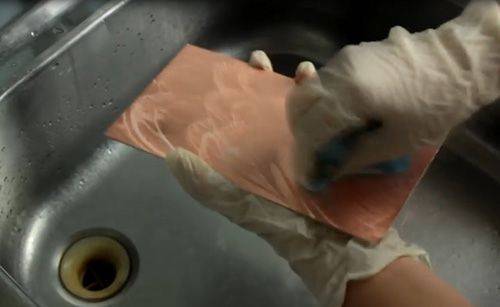

	Берём текстолитовую пластину с покрытием из медной фольги. Обезжириваем химическим способом или механическим (зашкурить).
	Наносим схему на пластину, покрываем дорожки защитным лаком и подвергаем заготовку травлению (описано выше, как для металлоискателя «Пират»). Тонким сверлом просверлить отверстия для радиодеталей и креплений к корпусу.

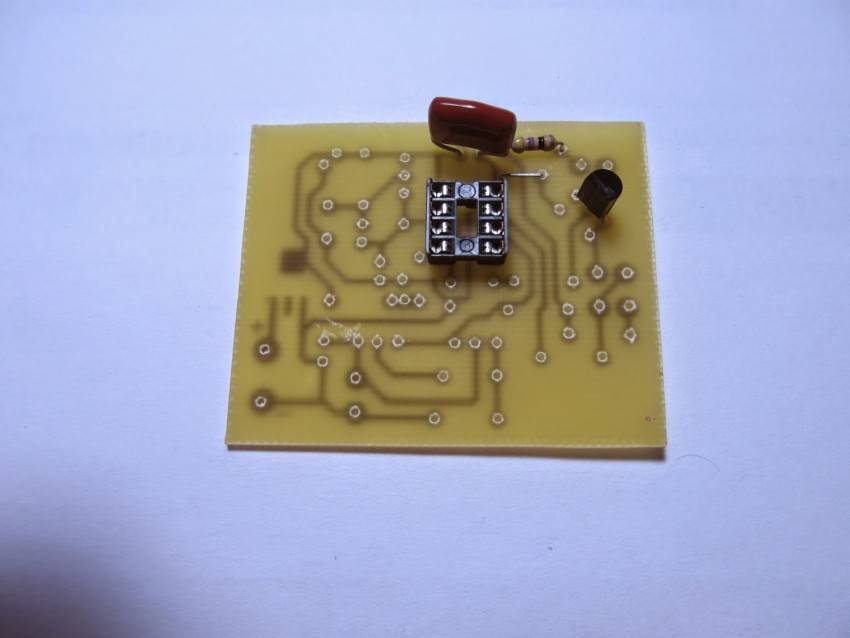

	Размещаем радиодетали в соответствии со схемой и проводим распайку.

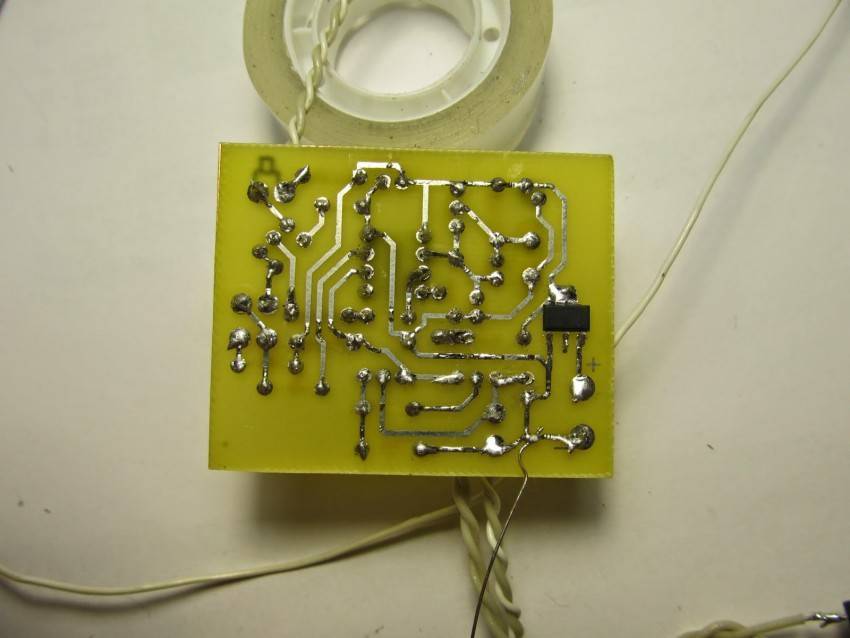

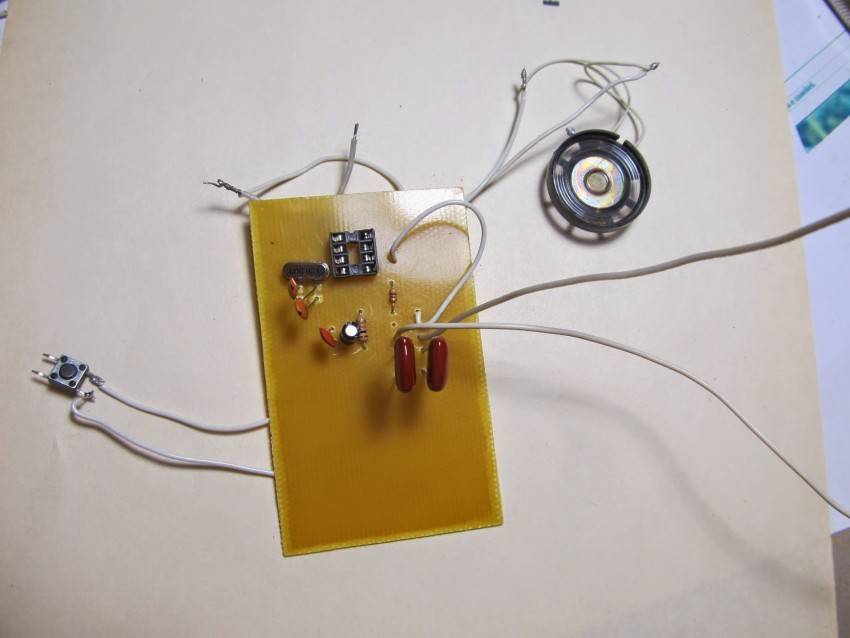

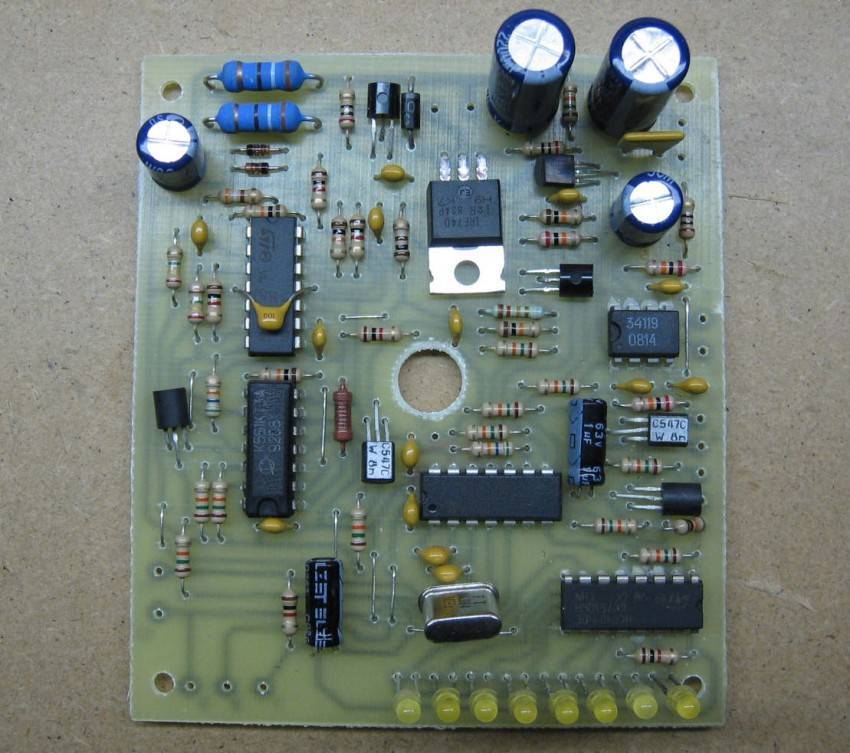

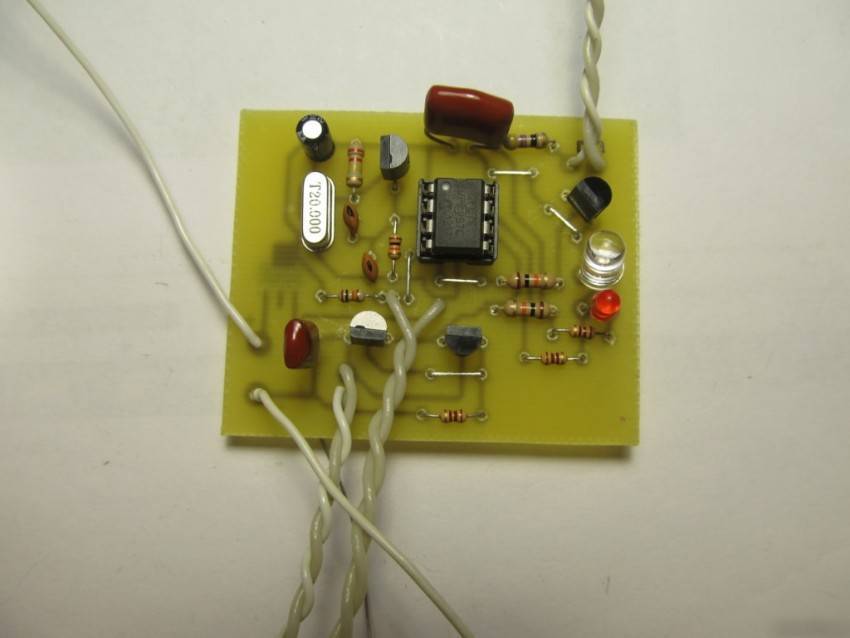

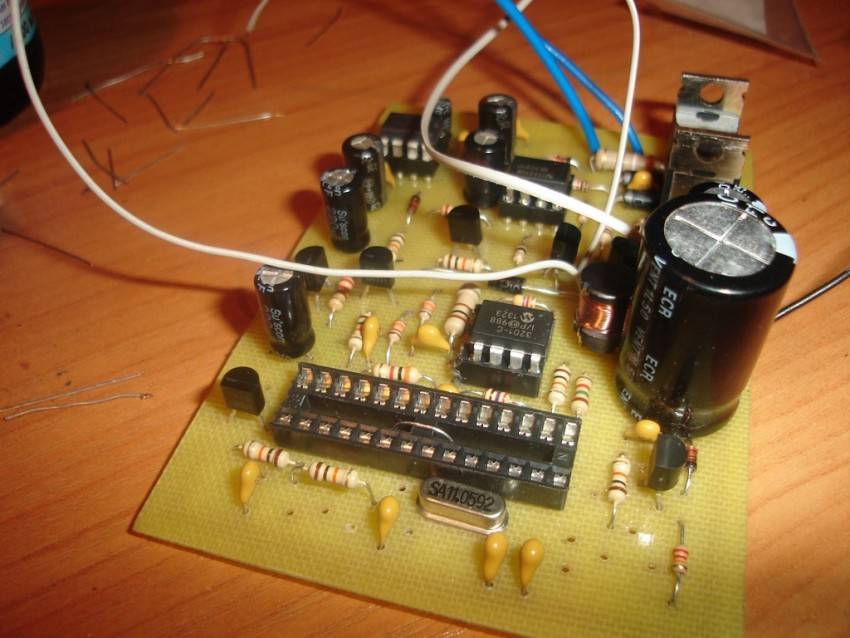

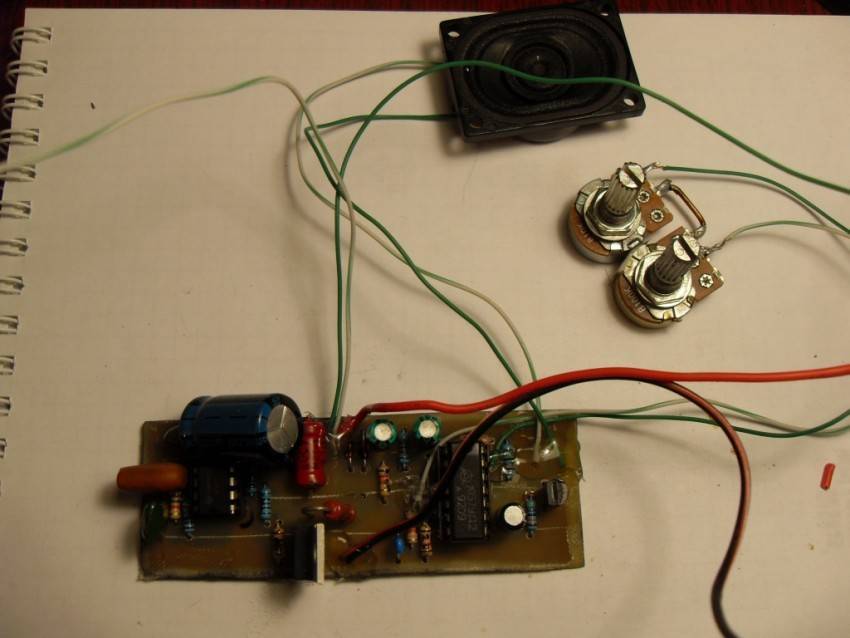

	Вот так будет выглядеть готовая плата металлодетектора «Терминатор 3».

Катушка металлоискателя

Это, собственно, самая чувствительная часть прибора. Она отвечает за сканирование пространства под землей. Рассмотрим этапы создания простой катушки для металлоискателя:

Иллюстрация	Описание процесса
	На куске фанеры очерчиваем два круга, соответствующих диаметрам катушек – внутренне и наружной. Вбиваем по периметру окружности гвозди. Диаметр внешней обмотки TX должен быть в пределах 200 мм. Катушка делается из двух сложенных проводов. Наматываем на гвозди 30 витков.
	Перевязываем обмотку по окружности нитками. Вытаскиваем гвозди, полученную катушку покрываем лаком, и после того как он высохнет, обматываем изолентой и фольгой. Точно таким же образом изготавливаем внутреннюю обмотку RX, которая в два раза меньше TX и содержит 48 витков проволоки.
	Помещаем катушки в корпус и проводим распайку проводов, которые будут присоединены к блоку управления.

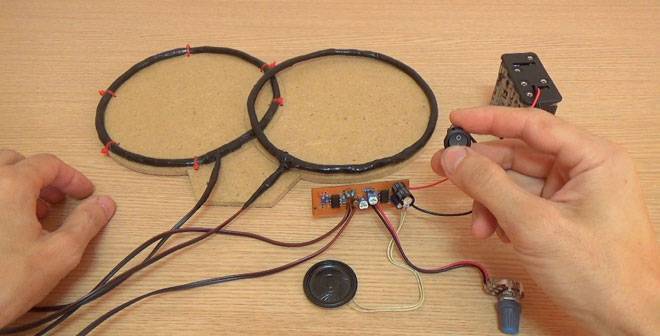

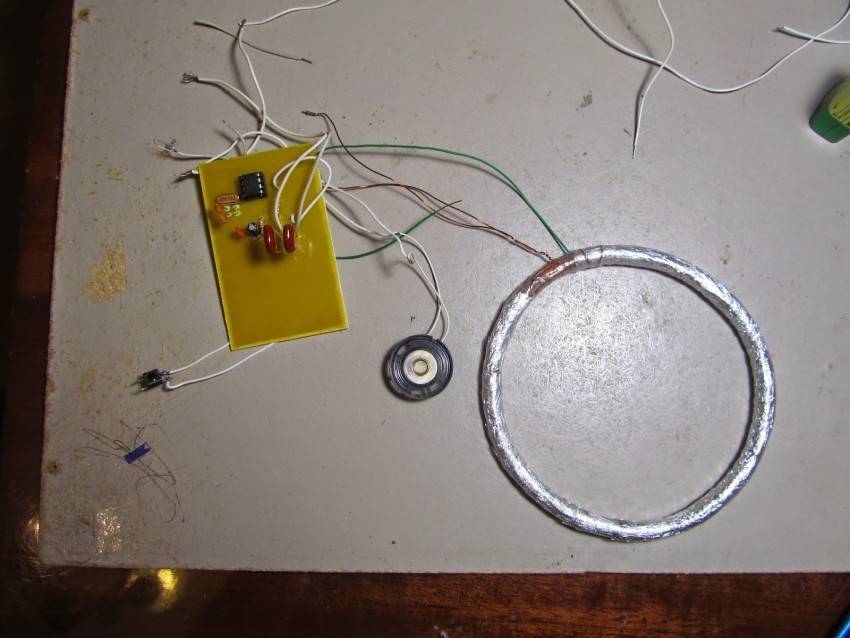

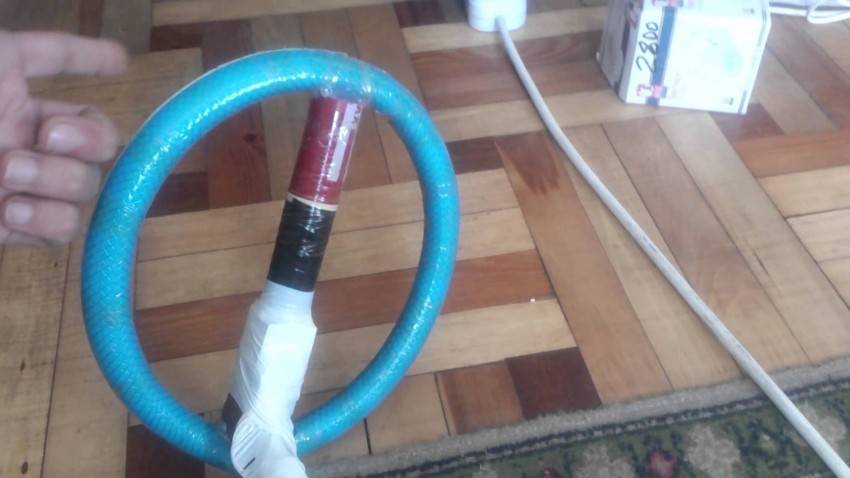

	Вот так будет выглядеть готовая рамка металлоискателя.

Самодельный металлоискатель: подробное описание схемы сборки и настройка

Подробно этапы сборки платы и основные элементы металлоискателя мы рассматривали ранее, сейчас нам предстоят самые последние и ответственные шаги: сборка корпуса и настройка прибора.

Иллюстрация	Описание процесса
	Берём подходящую коробку или изготавливаем корпус самостоятельно. Просверливаем отверстия под подстроечные резисторы и разъём. Монтируем в корпусе готовую плату и регуляторы.
	Закрываем корпус, подключаем рамку металлоискателя и крепим всё на пластиковую трубу с рукояткой. Металлоискатель собран и готов к работе.

Предлагаемое видео поможет с настройкой металлодетектора.

Watch this video on YouTube

Монтаж катушки

Имеются разные типы и схемы для изготовления металлоискателей, но в импульсном варианте в монтаже катушки допускаются неточности. При изготовлении оправки следует сделать обмотку до 25 витков, а диаметр кольца 1900-200мм.

Когда обмотка будет готова, ее крепят на прочный корпус с достаточной жесткостью, на котором не должны находиться металлические детали. Иначе они способны экранировать магнитное поле, и работа металлоискателя будет нарушена. Корпус можно сделать деревянным или пластиковым, но чтобы он мог выдержать различные удары, которые могут повредить катушку.

Имеющиеся на ней выводы следует припаять к проводнику из нескольких жил. Оптимальным вариантом считается двужильный провод.

Монтаж схемы металлоискателя цветных металлов немного сложнее, и при изготовлении катушки нужно соблюдать высокую точность. Количество витков доходит до 100шт, а в качестве сердечника используется виниловая трубка. Сверху на обмотку наматывается фольга, которая образует электростатический экран.

Разновидности металлодетекторов

Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».

https://youtube.com/watch?v=tQLdgez3e6E

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Сборка металлоискателя

Закрепление приборов внутри корпуса: на тыльную сторону приборов крепится полоска скотча, затем калькулятор размещается в основании коробки, приемник на внутренней стороне крышки.
Настройка приемника: нужно включить приемник на максимальном звуке и выбрать верхнюю позицию АМ-диапазона, свободную от вещания радиостанций и помех.
Подстраивание калькулятора: на включение калькулятора приемник должен отреагировать резким шумом гулом или хрипом, если этого нет, нужно скорректировать диапазон.
Фиксация положения: начинаем плавно закрывать коробку до того положения пока звук не пропадет или не станет более однородным и фиксируем створки коробки в этом положении, используя при этом кубик пенопласта, резинки и т.п.

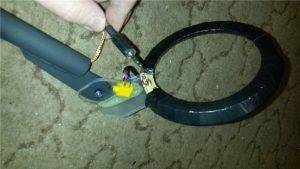

Металлодетектор готов. Если поблизости окажется изделие с электромагнитным излучением, приемник подаст звуковой сигнал.

Совместив элементы других радиоприборов в простейшем детекторе, можно будет понаблюдать в действии за принципом работы металлоискателей и получить удовольствие от своей первой поисковой экспедиции.

Такой детектор, собранный в домашних условиях, можно будет апробировать на поиске лежащих в поверхностном слое земли монет или металлического строительного мусора практически в любой местности, на любом открытом грунте.

Устройство металлодетектора

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде.

С помощью такого прибора можно искать не только чёрный металл, но и золото, серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах.

Вот как работает типичная технология поиска металла:

Прибор создаёт электромагнитное поле.
Металлический объект, скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния.
Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом.

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

оценить массу находки;
получить данные о форме, размерах и конфигурации объекта;
уточнить место расположения, в том числе – по глубине.

Самые простые, примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник. Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов:

генератора электромагнитного поля;
датчика изменений этого поля;
аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
профессиональные металлоискатели для постоянно работающих в этой сфере;
специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска металлов таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря.

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка. Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

Многие любители изготавливают каркасы катушек самостоятельно. Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций:

Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата, который при помощи катушки преобразуется в поле.
Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля, их обработка.
Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок. Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

наибольшее соответствие технологии поиска для новичков;
возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Вот какие особенности модели «Пират» отмечают пользователи:

энергичное потребление заряда аккумуляторов питания;
отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.

Простые самодельные конструкции

На сегодня есть много способов, как можно сделать металлоискатель в домашних условиях, используя практически только подручные средства. Для реализации некоторых способов нужно иметь специальные знания в области электротехники, а другие варианты можно применять без каких-либо знаний.

Металлоискатель из компьютерных дисков

В интернете есть много информации, как можно сделать металлоискатель из компьютерных CD или DVD дисков. Схема не является сложной, и такой аппарат может сделать даже школьник. Для этого не нужно иметь опыт работы с электротехникой или специальные инструменты. Теоретически металлоискатель своими руками из телефона (сотового или стационарного) также можно сделать самостоятельно.

В качестве основного материала используют:

CD или DVD диски (рекомендуются двухсторонние, так как аппарат выйдет более чувствительный);
обычные наушники;
калькулятор (можно использовать и дешёвые китайские аналоги);
батарейки;
клей и изолента.

Для того чтобы собрать из этих деталей работающий металлоискатель, необходимо:

Срезать с наушников штекер и снять изоляцию на 5−10 миллиметров.
Каждый зачищенный провод нужно разделить на две части. В итоге должны образоваться четыре части.
К каждому проводу необходимо прикрепить диск с помощью клея. Если диск односторонний, то приклеивать нужно к пишущей стороне.
Дополнительно провода требуется зафиксировать изолентой.
Оставшиеся разделения с проводов необходимо прикрепить к плюсу и минусу батарейки.
Тщательно заизолировать провода.
Включённый калькулятор следует установить к CD диску с помощью изоленты.
Сверху положить DVD диск и соединить их скотчем.
Сверху DVD диска прикрепить изолентой батарейку.
Этап тестирования.

Дополнительно можно сделать ручку для удобного эксплуатирования металлоискателя. В основном такие металлоискатели используются для поиска незначительных и небольших предметов, например, для поиска металлопрофиля в стене. Для поиска различных монет и драгоценных металлов такое приспособление не годится, но для домашних нужд в самый раз.

Радиоприёмник в качестве основы

На практике используют хороший и дешёвый способ создания металлоискателя из радиоприёмника. Этот вариант ничем не хуже предыдущего, а, наоборот, отличается повышенной мощностью.

Для создания подобного металлоискателя необходимы:

коробка от обыкновенного компьютерного диска;
радиоприёмник, работающий на частоте АМ;
калькулятор;
скотч.

Использовать эти материалы следует так:

Внутри подготовленной коробки вмонтировать калькулятор и радиоприёмник с помощью двухстороннего скотча.
Радиоприёмник необходимо настроить на максимальную частоту. Обязательно нужно следить за тем, чтобы отсутствовали помехи и шумы от радио.
После этого тихо открывать коробку и закрывать — тем самым, искать максимально чистое положение звука. Если оно найдено, то в таком положении металлоискатель готов к использованию.

Как видно из ситуации, сделать более или менее мощный поисковый аппарат не составит никакого труда, и займёт минут 5 не больше. Этот вариант для начинающих пользователей, так как сделать его можно без микросхем, чертежей и необходимого опыта в электротехнике. К нему также можно установить ручку для удобного пользования. Аппарат идеально подойдёт для обнаружения старой проводки или металлопрофиля.

Это и есть один из самых благоразумных способов создания металлоискателя собственноручно. Решение остаётся за каждым. С одной стороны, есть возможность сэкономить до 5000 рублей, а с другой — самодельные аппараты не всегда работают так, как надо.

Основные параметры

Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.

Глубина обнаружения

На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).

Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.

Глубина обнаружения металлоискателем

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.
