Как сделать электрический обогреватель

Как сделать керамический обогреватель своими руками

Идея сборки такого обогревателя взята на канале Михалыч в youtube. Но там качество съемки оставляет желать лучшего.

Берем лист керамогранита нужной площади с необходимой расцветкой и металлические Z-образные уголки. Два для крепления на дюбеля к стене и один – как подпорка для вертикального положения обогревателя. Приклеиваем (фиксируем) их на жидкие гвозди.

Схема укладки греющего кабеля на керамогранитную плитку

Отмеряем два мотка кабеля по 5 м. Это даст нам примерную мощность обогревателя 350 Вт. Фиксируем заранее приобретенный греющий кабель необходимого сопротивления (66 Ом) на малярный скотч. Кабель выгодно приобрести на алиэкспресс (ссылка в описании к видео). Кабель фиксируем тоже жидкими гвоздями. Как высохнет – малярный скотч убираем. Соединяем концы кабеля и подключаем к внешнему электрокабелю. Делаем параллельное подключение этих двух отрезков по 5 м к 220В. Проверяем на нагрев.

Схема подключения. Только в нашем случае будет два таких параллельно соединенных кабеля

Заливается пескоцементной смесью (или кафельным клеем). Можно еще покрыть грунтовкой, что бы раствор не так крошился.

Можно поставить терморегулятор. Но это увеличит стоимость обогревателя в разы. А можно сделать тка, как сделал изобретатель этой простой конструкции – подключить обогреватели через простую схему уменьшения мощности:

Правильный самодельный обогреватель для дома

Независимо от типа изготавливаемой отопительной техники и типа используемого энергоносителя, оборудование должно соответствовать следующим требованиям:

отличаться простотой в изготовлении;
иметь невысокую стоимость конструкционных материалов и элементов;
иметь высокую производительность;
достаточная мощность;
быть безопасным в использовании;
быть экономически выгодным с точки зрения изготовления и потребления энергоносителя;
по возможности компактным;
простым и удобным в использовании.

Безопасностью, экономностью и эффективностью может похвастаться любой обогреватель заводского производства. Для самодельной техники характерна повышенная мощность, производительность, простота в использовании, но безопасность – это спорный вопрос. Именно потому любой самодельный обогреватель для дома нуждается в проверке перед массовым использованием.

Несколько оптимальных вариантов как обогреть дачу зимой и в межсезонье.

Если постал вопрос о том, как отопить дачу без газа, то эта статья поможет внести ясность.

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина – отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Рекомендуется обернуть самодельный обогреватель ПЕНОФОЛОМ для сохранения тепла. Чтобы баллон не падал, в магазине присмотрите специальную подставку.

Автор замечает, что горелки встречают с горизонтальным расположением баллона. В этом случае самодельный обогреватель не падает, оберните шерстяным носком, чтобы газ не застывал на морозе.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Погреб

Подмороженная картошка чернеет и теряет вкусовые качества, просто не хранится. Небольшой самодельный обогреватель не даст продукции замерзнуть.

Автор изобретения рекомендует использовать силовую часть от стабилизатора напряжения на микросхеме КРЕН12А. Силовой транзистор и пара резисторов плотно монтируются на радиатор из листового алюминия. Смысл – передать металлу максимум тепла. Монтаж резисторов проводится на специальный теплопроводный гель. Средством, к примеру, смазывается контактная площадка процессоров в персональных компьютерах.

Подложку из текстолита возможно не использовать, проведя электрические соединения медью. Последние для надежности приклейте на алюминиевую пластину, самодельный обогреватель готов. Питание осуществляется напряжением 25 В постоянного тока.

По словам автора, транзистор быстро нагревается до 75 градусов Цельсия. Греются и резисторы, предусмотрительно смонтированные на специальный гель. Температура самодельного нагревателя достигает 50 градусов. Если разместить под лотком для картошки, выделяемого тепла хватит, чтобы предотвратить промерзание сельскохозяйственной продукции.

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

Простота и доступность в сборке.
Безопасность и надежность в эксплуатации.
Экономичность в потреблении энергоносителей.
Высокая производительность и рабочая мощность.
Доступная стоимость конструктивных элементов и материалов.
Эргономичность и удобство транспортировки.
Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Требования к самодельному прибору

Большинство из тех, кто хочет попробовать свои силы в самостоятельном изготовлении обогревателя, вряд ли стремятся к слишком сложной работе.

Да и покупка большого количества различных технических элементов и узлов, чья стоимость вполне сопоставима с ценой готового изделия, вряд ли экономически оправдана. Таким образом, будущий прибор должен быть:

простым в монтаже;
продуктивным;
экономичным в потреблении электроэнергии;
безопасным;
выгодным, то есть затраты на его производство должны быть минимальными;
удобным;
компактным.

Рассматривая существующие обогреватели, выпускающиеся промышленостью, можно сделать вывод, что всем этим требованиям соответствуют приборы, работающие по принципу инфракрасного излучения. Точнее, так называемые термопленки. Материал генерирует тепловую энергию, передающуюся предметам, которые, в свою очередь, разогревают окружающую среду. Такой способ обогрева считается наиболее эффективным, поскольку выработанное тепло не растрачивается впустую. Соответственно и кпд такого устройства очень высок.

Нагреватель электрический спиральный

Небольшой самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

огнеупорный (шамотный) кирпич – 2 шт.;
нихромовая спираль – 1,2-1,5 м;
стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
малая болгарка с дисками: по камню и отрезной по металлу;
дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
узкое зубило с молотком;
заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

Самодельный электронагреватель на базе нихромовой спирали

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Пример разметки борозды под спираль

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

Выполнение болгаркой прямолинейных участков канавки под спираль

Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм. Доработка зубилом угловых участков борозды

Доработка зубилом угловых участков борозды

После окончания формирования канавки в неё укладывают спираль.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Места выполнения в кирпиче отверстий для вывода спирали вниз

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45 о ;
вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Собранная металлическая подставка под кирпичный изолятор

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Подключение спирали к электрокабелю после вывода вниз через отверстия в кирпиче

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Схема параллельного включения двух понижающих накал диодов и нормальный цвет спирали в рабочем режиме

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Делаем масляный обогреватель своими руками

Самодельный регистр с тэном и воздухоотводчиком.

Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления.

Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.

старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
ТЭН;
трансформаторное масло;
терморегулятор;
двужильный шнур с вилкой на конце;
помпа до 2,5 кВт.

Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для

Тэн вставляется в нижний торец.

квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.

Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.

Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.

После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:

Оптимальная мощность для обогрева

Для сборки лампового обогревателя, лучше всего использовать модели мощностью 150Вт

Только обратите внимание, что после введения закона запрещающего производить обычные лампы накаливания более 100Вт, они стали продаваться под названием ”теплоизлучателей”

При их последовательной схеме подключения, даже двух экземпляров, можно сразу почувствовать излучаемое тепло. При этом глаза они не слепят.

Ток в такой цепи при том же напряжении будет 420мА. Это означает, что две лампы суммарно потребляют около 100Вт, и большая часть из них идет именно на обогрев.

Можно сравнить, какой мощности продаются инфракрасные обогреватели, и на какую при этом площадь они рассчитаны. Соотношение для обычных моделей – 100Вт на 1м2.

У масляных радиаторов, практически те же показатели.

То есть, в любом случае ватты переходят в тепло. Только у специализированных инфракрасных моделей, будет более направленное излучение в конкретную точку или зону, а у вашей самоделки получится более широкий угол.

Кстати, эти 100Вт/м2 взяты из СНиП для помещений утепленного по всем нормам. Это оптимальная мощность для всех обогревателей в средней полосе России.

Для северных широт, в том числе и для холодных не утепленных гаражей, значения уже будут побольше. Если к примеру теплопотери в гараже составят 1000Вт/час, а вы будете греть его на 300Вт, то и температура у вас никогда не поднимется.

А вот если идеальные теплопотери близки к нулю, то и 100Вт будет достаточно, чтобы внутри создать баню.

Также эта мощность зависит и от высоты потолков (средняя расчетная – до 3м).

Самоделка #2 — мини-обогреватель из фольги и стекла

Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:

два одинаковых по размерам куска стекла;
алюминиевая фольга;
герметик;
обычная парафиновая свеча;
провод с вилкой на конце;
эпоксидный клей.

Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.

Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя

Приступаем к сборке:

Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.

Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.

Макет самодельного обогревателя из стеклянных пластин

По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.

Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.

Преимущества самодельных обогревателей

Обогреватель для дачи своими руками и самодельные нагревательные приборы для дома имеют одно неоспоримое преимущество перед заводскими аналогами. Первые выполняются из подручных средств, а потому их себестоимость невысокая. С другой стороны, самодельное оборудование должно делаться в строгом соответствии с правилами безопасной эксплуатации электрических и газовых приборов. Сегодня можно самостоятельно изготовить ИК-обогреватели, которые считаются самыми эффективными и недорогими. Если необходим прибор повышенной мощности, то можно изготовить в домашних условиях масляный радиатор. Существуют схемы изготовления домашних конвекторов, портативных печек для палаток.

Интересное по теме:

Промывка и опрессовка систем отопления
Пластиковые трубы отопления для вашего дома
Антифриз для системы отопления частного дома.
Печи длительного горения: схемы и чертежи, ус.

Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

2 одинаковых прямоугольных кусочка стекла, площадью около 25 см 2 каждое (к примеру, размерами 4*6 см);
кусок алюминиевой фольги, ширина которой не больше ширины стекол;
кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
парафиновая свеча;
эпоксидный клей;
острые ножницы;
плоскогубцы;
деревянный брусок;
герметик;
несколько ушных палочек;
чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные и могут находиться под рукой у каждого. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

Тщательно протрите стекло тряпочкой от грязи и пыли.
Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Необходимо сначала плавно прогреть все стекло, чтобы оно не лопнуло от резкого перепада температур.
После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
Аккуратно нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не повредить слой копоти.
Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
Затем загерметизируйте все места соединения.
С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. После этого рассчитайте мощность элемента, пользуясь формулой: P=U 2 /R. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если же мощность вас не устраивает, нужно переделать нагревательный элемент — сделать тоньше или тоньше слой нагара (сопротивление станет меньше, если он станет толще и наоборот).
Приклейте концы фольги к одной из сторон.
Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрической вилке.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40 о , чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более мощные варианты самодельных электрообогревателей.

Масляный обогреватель для гаража

Если на земле валяется старый ненужный радиатор автомобиля, просто превосходно. Сгодится подвесной с центрального отопления, сделанный из листового железа. Чтобы сделать масляный обогреватель своими руками, понадобится масло. Подойдет техническое, лучше – используемое целенаправленно для повышенных температур. К примеру, для охлаждения двигателя. Поищите трансформаторное — такое масло рассчитано на воздействие экстремальных факторов.

Начать следует с рамы. В работу берем герметичный радиатор, несложно догадаться, что конструкция весит немало. Для изготовления рамы масляного обогревателя пригодятся уголки, для сооружения устанавливаемого на колеса каркаса. Конкретную конструкцию предложить сложно, предпочтительна пригодная для транспортировки. Уголки скрепляются сваркой.

В донной части радиатора выполняется пара отверстий под ТЭНы. Нагревательные элементы позаимствуйте у старых приборов либо купите на рынке у торговцев. Масляный обогреватель снабжается помпой, призванной прокачивать рабочую жидкость через ТЭНы. Для приведения в действие понадобится электрический мотор.

Количество ТЭНов в масляном обогревателе выбирается, исходя из необходимой мощности устройства. Помпа устанавливается без прикосновения к ТЭНам. Реактивная струя направляется вдоль нагревательных элементов. Масляный обогреватель полностью герметичен. Стыки заварим, в крайнем случае, запаяем. Для аварийного слива масла предусмотрите закручивающуюся крышку. Установите клапан сброса давления. Это убережет радиатор от повреждения.

ТЭНы электрически подсоединяются параллельно, отбирается максимальная мощность сети 230 В. Чтобы регулировать температуру масляного обогревателя, дополните конструкцию выключателями. Протестировав изделие в сборе, смонтируйте радиатор на раму, а электродвигатель и выключатель заделайте в коробку. Не стоит забывать о заземлении: гараж не место, где стоит пренебрегать элементарными правилами безопасности.

Полученный прибор не даст замерзнуть хозяину. Теперь рассмотрим, как сделать обогреватель для овощей и прочей снеди, находящейся в погребе.

Уход за самодельным электрообогревателем

Прибор следует очищать от пыли, которая значительно уменьшает теплопередачу. Масляный и инфракрасный обогреватели с этой целью нужно периодически протирать влажной салфеткой. Тепловентилятор нужно разбирать и продувать при помощи компрессора или пылесоса

Обратите внимание: пылесосить обычным способом нельзя, так как в шланг затянет провода и обогреватель будет повреждён. Нужно именно продуть прибор изнутри — некоторые модели пылесосов могут работать в таком режиме

Также необходимо периодически осматривать изоляцию контактов и при необходимости восстанавливать её: оголённые контакты могут стать причиной электротравмы.

Электрообогреватели хороши не только тем, что они очень удобны в эксплуатации, но и возможностью изготовить подобный прибор своими руками

Нужно только соблюдать осторожность, ведь с электричеством шутки плохи. Если же всё сделать правильно, прибор получится безопасным и долгие годы будет дарить тепло и уют своему владельцу

Варианты отопительных систем

Итак, рассмотрим существующее оборудование, которое позволит сделать электрическое отопление в доме экономичным и дешевым.

Использование котла

Установка электрического котла. который будет нагревать воду в системе домашнего отопления, прогревая помещение, является первым, наименее эффективным вариантом. Конечно, в интернете Вы можете увидеть кучу информации, в которой говориться об экономичных котлах, позволяющих сократить расход до 80%, но все это бред. Единственный вариант сокращения затрат – установка терморегуляторов и различной автоматики, которая будет включаться только при падении температуры в комнате, а также в определенное время суток. Все остальные разговоры о новых конструкциях изделий либо пониженной мощности это только рекламный ход. Если Вы купите котел маленькой мощности – на подогрев воды для отопления дома ему потребуется больше времени, поэтому то на то и выйдет.

Использование ИК-панелей

Установка инфракрасных обогревателей более разумное решение и, скорее всего, наиболее выгодное. Дело в том, что данные изделия нагревают не воздух в помещении, а определенные объекты (пол, стены, шкаф), от которых в дальнейшем и происходит передача тепла. Если в предыдущем варианте горячий воздух будет подниматься к потолку и сразу же остывать, то в данном случае тепло направлено к полу, что более разумно (люди по потолку не ходят).

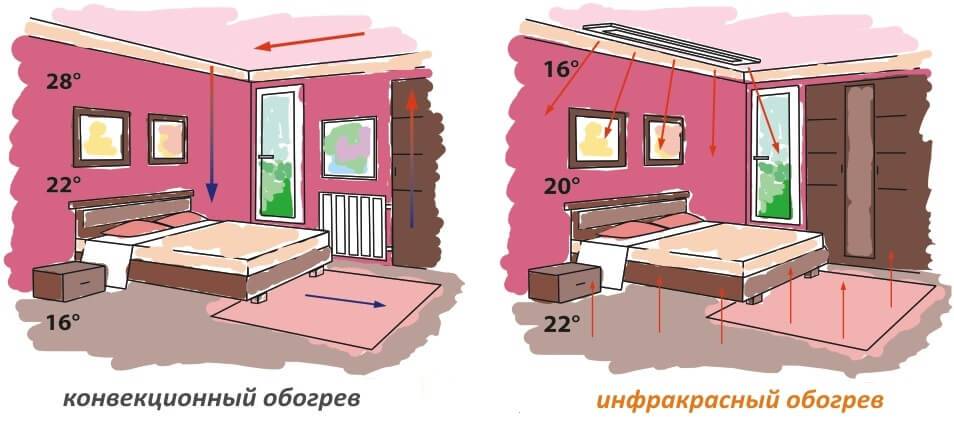

Данная схема показывает эффективность экономичной системы отопления частного дома:

Вы все видите сами, поэтому доказывать больше нечего. Следует только отметить, что ИК-устройства могут работать эффективнее, если добавить к ним терморегуляторы. Одного регулятора вполне достаточно на управление тремя обогревателями в системе экономичного отопления частного дома. О том, как подключить терморегулятор к инфракрасному обогревателю. мы рассказывали в отдельной статье.

Использование конвекторов

Многие производители убеждают, что электрический конвектор эффективно прогревает помещение и в то же время затрачивает небольшое количество электроэнергии. Вопрос конечно спорный, ведь, по сути, принцип работы изделий похож на вариант с радиаторами (воздух поднимается вверх). Преимущество конвекторов в том, что их установка и подключение не представляют ничего сложного. К тому же, нагрев ТЭНа составляет около одной минуты, что, несомненно, быстрее, чем в случае с водяными радиаторами.

Среди остальных преимуществ электроконвекторов выделяют:

низкая стоимость (от 2 до 10 тыс. рублей);
пожаробезопасность (что особо актуально при монтаже отопления в деревянном доме );
можно постепенно наращивать отопительную систему (не хватит одного конвектора для комнаты, купите еще один и без проблем подключите к сети);
привлекательный внешний вид;
беспроблемная работа при скачках напряжения (в частном секторе также актуально);
компактные размеры.

Отдельно хотелось бы вам порекомендовать изучить такой вариант отопления, как электрический теплый пол. Отзыв о данной системе обогрева вы можете узнать, просмотрев видео:

Применение теплых полов

Мы проанализировали отзывы покупателей, воспользовавшихся данным вариантом, и увидели, что большая часть людей довольны покупкой. Главное – дополнительно установить регулятор температуры, чтобы сделать экономичное электрическое отопление в доме своими руками.

Идея №5 – Автомобильная электропечь

Ну и последний вариант самодельного обогревателя – устройство, работающее от 12 Вольт от бортовой сети автомобиля, которое можно использовать для обогрева салона собственного авто. Для сборки Вам нужны будут следующие материалы:

корпус от старого блока питания от компьютера;
нихромовая проволока;
остатки от напольной керамической плитки;
крепежные детали: болты, уголки, пластины.

Самому сделать электрический обогреватель для машины не так уж и сложно. Процесс сборки рекомендуется просмотреть на мастер-классе в фото примерах:

Недостаток такого обогревателя – повышенная опасность возгорания в машине, т.к. нихромовая проволока практически не защищена. Помимо этого нужно правильно рассчитать мощность устройства, чтобы не вывести из строя проводку автомобиля. В этом вам поможет закон Ома.

Вот и все идеи по сборке самодельного электрообогревателя. Как Вы видите, простой электрический прибор можно запросто изготовить из различных подручных материалов, было бы желание. Если Вам понравились мастер-классы, поделитесь записью с друзьями, чтобы и они знали, как сделать обогреватель своими руками для дома, гаража либо машины!

Будет интересно прочитать:

Несмотря на то, что сегодняшний рынок предлагает потребителю бытовую отопительную технику множества видов, обогревательные приборы кустарного производства встречаются в быту достаточно часто.

В большинстве случаев причиной использования самодельных устройств является нежелание тратиться на покупку агрегата промышленного производства, стоимость которого, особенно от известного производителя, может быть значительной. Особенно это касается ситуаций, когда обогреватель приобретается не для квартиры, и в приоритете ошибочно оказывается эффективность устанавливаемого калорифера, а не его безопасность и эстетичность.

Не обсуждая степень уважительности подобных причин, рассмотрим, как из подручных средств собрать обогреватель своими руками, чтобы минимизировать риски эксплуатации такого оборудования.

Сборка самодельного инфракрасного обогревателя

Исходя из всего этого и нужно собирать наш обогреватель из лампочек. Переходим к практике.

Если ваша рабочая зона, которую требуется обогреть составляет 3-4м2, значит собирайте обогреватель мощностью 300Вт.

Для этого потребуется 6 ламп мощностью 150Вт. То есть, три последовательные пары, которые будут давать по 100Вт каждая.

Собираются они на раме из металлического или алюминиевого уголка.

Источники света и тепла в рамке нужно расположить по нижеприведенной схеме.

При этом расстояние между соседними лампочками подбирайте такое, чтобы можно без проблем заменить сгоревший экземпляр на новый. Даже через сто лет.

Зазора между колбами в 1см для этого будет достаточно. Части рамы между собой соединяете болтами или заклепками.

Далее внутри нее потребуется закрепить две алюминиевые полоски, на которые будет садиться рефлектор или отражатель. Данные полоски придадут жесткость всей конструкции.

Теперь самое главное грамотно сделать отражатель. Привычная форма в виде параболы не шибко эффективна.

Гораздо лучше со своими обязанностями справляются модели в виде бипараболы. Здесь вся разница в отражении лучей, которые во втором случае большей частью не отскакивают обратно в лампу, а выходят наружу.

В качестве материала для изготовления, идеально подойдут алюминиевые банки. Отрезаете у банки дно и макушку.

А стенки разворачиваете и посередине загибаете. При этом с одного края оставляете запас в 1см на еще один изгиб. Вам ведь как-то нужно соединять половинки от двух банок вместе.

1 of 2

Скрепляете их между собой заклепками. Чтобы не порвать тонкий алюминий в этом процессе, предварительно оденьте с обеих сторон шайбы.

В итоге у вас должен получится цельный отражатель из 4-х банок.

Далее накладываете рефлектор на раму и тоже ставите заклепки. Сначала по центру сбоку, а затем по краям.

Ну и про две полоски посередине рамы не забывайте.

Теперь нужно вставить в эту конструкцию сами лампочки. При этом не допускайте того, чтобы они касались рефлектора. От него должен быть минимальный отступ в 1,5-2см.
