Металлическая конструкция
Для изготовления катушки для удлинителя кабеля своими руками из железа потребуется сварочный аппарат. Материал для сборки можно найти под рукой на даче. Как это сделать:
- Из 2 листов резаком вырезают круги. Края зачищают болгаркой.
- В середине заготовок проделывают отверстие дрелью диаметром 1,2 см.
- Отрезают железную трубку нужной длины сечением полдюйма. Берут арматуру круглую и болгаркой отсекают определенную часть.
- Диск кладут на стол, точно по центру устанавливают вертикально трубку, которую выравнивают угольником, деталь прихватывают сваркой. С обратной стороны проделывают аналогичную работу. Внутрь трубы просовывают гладкую арматуру.
- Сооружают 2 треугольные рамы из уголков. В середине, где будет располагаться ось, приваривают уголок горизонтально на одной и другой заготовке и делают отверстия в центре. Нижнюю часть треугольников соединяют уголками, а вверху монтируют ручку.
- Катушку удерживают на уровне дыр для стержня. В отверстие просовывают арматуру. С одной стороны прикрепляют сваркой, а на другой мастерят ручку для вращения барабана. Также в диске прожигают вход для кабеля. Розетку закрепляют на круге.
Получится долговечная самодельная катушка для удлинителя. Своими руками изготовить, окрасить и проверить на работоспособность под силу любому желающему.
Монтаж переноски с нуля

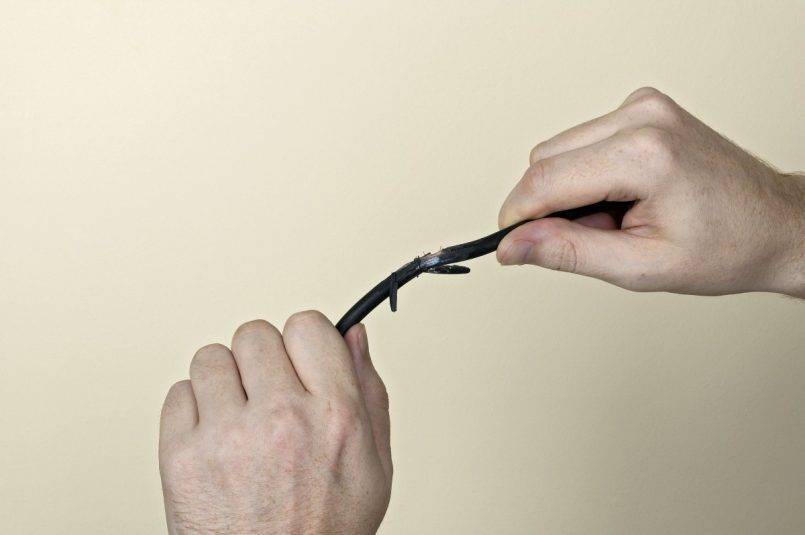

От одного края кабеля отрезают защитную оболочку на несколько сантиметров. Аккуратно снимают жилы с медных проводков, чтобы они оголились. Разбирают переноску, в специальный паз укладывают провод, а проводки пропускают через зажимы, предварительно открутив мелкие болтики. Крепления зажимают обратно с проводками, накладывают верхнюю крышку и снизу стягивают коробку болтиками или шурупами.
С вилкой все аналогично. Также с кабеля снимают защитное покрытие на 2-3 см. С проводков снимают жилы. Разбирают вилку и откручивают болтики на креплениях. В эти места пропускают проводки, фиксаторы обратно закручивают. Кабель устанавливают в паз. Сверху прикладывают крышку и стягивают ее болтом.
Почему не работает удлинитель USB – причины:
1) Провода USB удлинителя не являются витой парой.
Никаких экранированных микрофонных и т.п. проводов для USB удлинителя применять не стоит! Только витая пара! Лучший кабель для USB удлинителя – стандартный кабель «компьютерная витая пара UTP» из одножильных медных проводов (но не из мягких многожильных проводов для пачкорда). Линии D+ и D- ОБЯЗАТЕЛЬНО должны быть витой парой проводов!!! Именно свитой парой проводов!!!
Так же возможно, что и сам кабель витая пара Вам попадется некачественный, с большим затуханием сигнала. В этом случае, если все нижеприведенные варианты не помогут – нужно взять UTP кабель другой марки, производителя и т.п.
2) Для сигналов D+ и D- USB удлинителя задействована не та витая пара проводов.
Кабель «компьютерная витая пара UTP», под своей оболочкой, имеет четыре свитые пары проводов с разным шагом свивки. Это сделано для уменьшения паразитных влияний пар друг на друга в кабеле. Однако, шаг свивки пары так же влияет и на параметры прохождения высокочастотного сигнала по ней. По этому, для линии D+ и D- желательно перепробовать все четыре пары и определить, на какой из них USB устройства работают наиболее стабильно. Мне при изготовлении USB удлинителей, чаще всего везло с синей или зеленой витой парой. Линия D+ и D- на этих витых парах кабеля работала почти всегда отлично. Вероятно, эти проводники пары имеют «нужный» шаг свивки. А вот оранжевая пара проводов чаще всего почему-то отказывала на длинных USB удлинителях (15-20 метров).
3) Большое падение питающего напряжения на удлинителе USB.
Для цепей питания необходимо запараллелить провода USB удлинителя! Питание на USB устройство через USB удлинитель нужно подавать по запараллелиным оставшимся трем витым парам – для увеличения сечения проводов и уменьшения их сопротивления. Если падение питающего напряжения 5 вольт на удлинителе будет существенным, то, USB устройство не сможет нормально работать. Оно не определится компьютером. Это прописная истина Закона Ома!
4) USB удлинитель подключен не к основным USB гнездам ПК.
USB удлинитель нужно подключать в USB гнезда, расположенные сзади корпуса ПК! Есть разница, куда подключать USB удлинитель! Дополнительные USB разъемы ПК, расположенные на корпусе, чаще всего соединены с материнской платой обычными проводами, а не витой парой. По этому, естественно, симметричный сигнал D+ и D- сильно искажается на таких проводах, вносятся помехи. А вот USB гнезда, расположенные сзади ПК, (смонтированные непосредственно на материнской плате) не внесут искажения в линию D+ и D-.
Ограничения по использованию электрических удлинителей
Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.
Кабель с частично снятой изоляцией для измерения тока клещами
Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.
Фазы розетки и удлинителя
Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.
Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.
Надпись симметричной вилки
Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:
- Тщательно заделываем провод согласно инструкции.
- Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.
Особенности изготовления
Впервые электрический удлинитель с несколькими розетками был запущен в производство в 1972 году. Изобретение принадлежит инженеру Питеру Талботу, работавшему, в то время в компании Kambrook.
Современные удлинители изготавливаются в большом ассортименте. Они наделены:
- разным дизайном;
- количеством многоместных розеток;
- различной длиной шнура.
Также присутствуют другие конструкционные улучшения – выключатель, световая индикация, сетевой фильтр. Работают удлинители от электрического напряжения 100-127 V, 220-240 V, в зависимости от принятых стандартов. Удлинитель с длинным проводом и множеством розеток удобен не только для запитывания большого количества электрических приборов внутри дома, квартиры. Он обязательно пригодится во время проведения ремонтных работ, когда требуется вывести точку подключения, допустим, к забору или на фасад здания. Монтаж стационарной розетки в этом случае выглядит нецелесообразным, поэтому питание электроприборов выполняется с помощью мобильного приспособления.
Собранное из подручных предметов электромеханическое устройство обойдется в любом случае дешевле, чем готовое приспособление, купленное в магазине. Однако перед процессом сборки следует внимательно задуматься над моделью удлинителя, потому что конструкционных вариантов устройств существует очень много – придется выбрать какой-то один. Чтобы упростить задачу, имеет смысл перечислить распространенные модели современных удлинителей.
Бытовой. Простая конструкция (обычно с тремя розетками) без современных улучшений: кнопки питания, сетевого фильтра, индикации и прочего.
Принцип работы и область применения USB удлинителей
Для изготовления нормального рабочего удлинителя нужно хорошо знать его свойства и принцип действия. От этого в первую очередь зависит его длина. Всем известно, что с помощью обычного кабеля возможно подключение удаленных устройств на расстояние 3-5 метров. Такие кабели считаются пассивными удлинителями, и во многих случаях такого расстояния оказывается недостаточно для обеспечения нормальной работы в доме или офисе. Не всегда имеется возможность расположения принтера, сканера и других периферийных устройств неподалеку от компьютера.
Данную проблему успешно решает активный USB удлинитель, коренным образом отличающийся от обычного кабеля. Его полезные качества проявляются за счет активных усилителей, встроенных на каждом конце и получающих питание с разъемов USB в пределах 5 вольт. За счет этого полезный сигнал усиливается многократно, что дает возможность подключения устройств, удаленных от компьютера на расстояние 50 метров и более.
Работа удлинителя осуществляется самостоятельно без каких-либо драйверов и никак не влияет на состояние компьютера. Достаточно всего лишь вставить USB вилки, расположенные на концах провода, в соответствующие разъемы соединяемой аппаратуры.
Самодельный USB удлинитель из витой пары.
Самодельный USB удлинитель из витой пары я делал следующим образом: — в наличии у меня был кусок кабеля PRIME CAT5E UTP – 18 метров. Обычная неэкранированная компьютерная витая пара для прокладки в помещении. Самый дешевый сетевой кабель. Для подключения web камеры по USB мне необходим был кусок кабеля длиной 10 метров, но я решил не перерезать имеющийся у меня кусок и подключить его весь – для эксперимента. Как оказалось – весьма удачно.
USB удлинитель из витой пары я оконцевал разборными USB коннекторами «мама» и «папа», купленными в магазине радиотоваров.
Важный момент! Синюю пару проводов кабеля я пустил на D+ и D-. Почему именно синюю? – Все четыре витые пары жил кабеля имеют разный шаг свивки. Это хорошо заметно, если снять с UTP кабеля общую оболочку сантиметров на 10 – 15. Так вот, USB удлинитель отлично работал, если сигналы D+ и D- пустить по синей или же зеленой паре жил. Если же пустить D+ и D- по оранжевой паре, то USB удлинитель вообще не работал. Коричневая пара работала с перебоями. Вероятно, шаг свивки синей и зеленой пары жил идеально подходит для прохождения высокочастотного сигнала USB (резонанс, импеданс и т.п.).
Три остальные пары жил кабеля я запараллелил и пустил по ним питание – по трем цветным жилам плюс, по трем полосатым – минус.
Самодельный USB удлинитель из витой пары отлично работает – все USB устройства, подключенные к нему, определяются и работают без проблем. USB флешка, USB картридер, USB Wi-Fi адаптер, 3G модем МТС, EasyCap – устройство видео захвата, USB DVB-T приемник – SDR радио, USB веб камера. Это все, что мной было проверено на этом самодельном USB удлинителе.
После серии неудачных экспериментов с коротким экранированным проводом, работоспособность 18 метрового USB удлинителя казалась чем-то не реальным. Впоследствии я делал много USB удлинителей по данной технологии, и все они работали до длины 20 метров. На бо’льшую длину мне так и не удалось заставит юсб удлинитель нормально работать. Юсб устройства перестают определятся.
Из чего сделать удлинитель USB.
Из чего сделать удлинитель USB — по началу, я пытался делать USB удлинитель из двойного экранированного микрофонного провода различных марок. Пускал D+ и D- сигналы USB по центральным жилам кабеля, а питание 5 вольт «+» и «-» по экранирующим оплеткам. Перебирал и другие варианты удлинителя юсб по экранированным проводам. Но ничего из этого не выходило. На таком удлинителе USB устройства не определялись даже на метровой длине шнура. Казалось бы – хороший экранированный провод, каналы D+ и D- разнесены и имеют отдельные экраны, что еще нужно то? Но на нем USB устройства не работали! Безрезультатные эксперименты с USB и экранированными проводами продолжались до момента, пока я не понял, что по линиям D+ и D- одновременно передается дифференциальный сигнал. А значит, для удлинителя USB нужно использовать симметричную линию — витую пару!
Правильное понимание функций удлинителя
Данное производное слово от глагола «удлинять», которое используется для названия такого, часто используемого в быту изделия можно трактовать двояко – удлиняется сеть к потребителю, или же становится более длинным сетевой шнур электроприбора.
В правильном понимании функций удлинителя заложены основы противопожарной безопасности при подключении к переносным розеткам различных потребителей.
В сводках новостей о различных происшествиях очень часто доводилось слышать, что сгорел такой-то офис из-за возгорания удлинителя, перегруженного компьютерами, принтерами и другой оргтехникой.
Расплавившийся и загоревшийся кабель переноски
И при этом не сработал автоматический выключатель, не помогло УЗО, так как удлинитель, работавший как часть стационарной проводки, на самом деле её продолжением не являлся, – его кабель оказался меньшего сечения, чем провода электропроводки, на которые и была рассчитана защита.
В данном случае автоматический выключатель исправно держал номинальный рабочий ток, пока тонкие кабели переноски нагревались, плавились и загорались.
Поэтому делая удлинитель своими руками, который будет устанавливаться стационарно, необходимо выбрать для него кабель такого же сечения, как и провода питающей розетки электропроводки – ведь автоматический выключатель должен защищать сеть в самом уязвимом ее участке – там, где сечение проводников наименьшее.
Стационарное использование удлинителя не рекомендуется ПУЭ, но в виду невозможности проведения немедленной перепланировки и ремонта проводки, переноска является единственной возможностью подключения компьютера и сопутствующего оборудования в нужном месте.
Разновидности удлинителей
Не видим труда своими руками сделать удлинитель для наушников. Сегодня предостаточно на рынке разборных разъемов USB, медный шнур на четыре жилы достанем в любой точке мира (используя Алиэкспресс). Шины питания идут боками: можно видеть, выдвинуты вперед, чтобы избежать потери информации при размыкании контактов. Внутри проходят по двум проводам данные. Кабель лучше брать без соединений, цельным куском, затухание слабого сигнала будет минимальным. Отличным вариантом считаем достать экранированный кабель: безусловно, увеличит дальность связи.
Обжимные клещи
Витая пара подойдет для USB. Частоты будут несколько иными, на малых дистанциях незаметно. Можете сделать удлинитель модема при наличии обжимных клещей. Показанные фото взяты в DNS, годятся для 8 и 6-позиционных разъемов (подойдут телефонистам).
Наконец, никаких сложностей с jack-коннекторами аудио. Наверное, замечали: на фронтальную панель системного блока иногда выходит моно… Кусать локти? Просто загляните внутрь, сделайте правильную разводку платы, установив нужные перемычки, протяните кабель с нужным числом жил до материнки. Весь секрет: просто некоторым производителям лень делать, толкают дешевку. Полагаем, теперь каждый читатель понял, как самому сделать USB удлинитель, цель обзора достигнута.
Прощаемся, полагаем, полученные знания реально пригодятся на практике, когда в очередной раз потребуется сделать удлинитель своими руками.
Сборка пластикового приспособления
Все детали предварительно нарезают и подготавливают, раскладывая их на рабочем месте. Так проще добиться результата. Как сделать катушку для удлинителя своими руками пошагово:
- На фанере или листе МДФ расчерчивают круг подходящего диаметра. Если материал тонкий, то надо сделать 4 детали, чтобы в дальнейшем склеить их парами быстросохнущим клеем. Вырезают заготовки лобзиком или ножовкой по металлу.
- Полученные элементы симметрично приклеивают друг к другу двусторонним скотчем. По диаметру втулки, на которую будет наматываться кабель, начерчивают на вырезанных фанерных кусках окружности. Намечают крестообразные линии и с одинаковым шагом и расставляют точки в месте установки втулки. Также одна точка располагается в центре деревянного диска. Дерево обрабатывают наждачной бумагой по краям, поскольку сложно сделать ровный разрез ножовкой.
- Нарезают 4 металлические или алюминиевые трубки диаметром 10 мм по длине втулки, например – 25 см. Потребуется 8 дюбелей 8-ки. Пластиковые стержни вбивают в трубки молотком, в которых они должны устойчиво установиться.
- В намеченных точках проделывают отверстия сверлом диаметром немного меньше черного самореза. В центральной отметине на деревянном диске изготавливают отверстие сечением 22 мм.
- К каждой дыре на круге во внутренней части прикладывают трубку и прикручивают саморезами. Должно получиться 4 штыря, на них накладывается втулка из пластиковой трубы. Если диаметр оси 15 см, то и штырьки надо располагать в соответствии с этим размером. С обратной стороны устанавливается другой диск из дерева и прикручивается шурупами.
Внимание! Пластмассовая втулка из трубы должна плотно установиться на металлические стержни, чтобы она не вращалась во время скручивания провода
Инструмент, материал который потребуется в работе
Для начала необходимо определиться с сечением провода, используемым в качестве шнура. Мы рекомендуем использовать медный провод.
Если удлинитель будет подключаться к розетке, имеющей заземление, то рекомендуем купить трехжильный провод.
Так же стоит определиться с сечением провода. Провод сечение 1.5 мм выдерживает нагрузку до 3.5 киловатт.
Если планируете подключать устройства с большей емкостью, то желательно использовать провод сечением 2.5 мм. Такой провод выдерживает нагрузку до 5 киловатт.
Для изготовления удлинителя использующего большую мощность, рекомендуем найти на специализированных форумах или сайтах производителей кабелей таблицы. В них указаны сечение провода и мощность, на которую они рассчитаны.
Стоит внимательно отнестись к выбору штепсельной вилки. Если ваши розетки старой конструкции, не стоит приобретать вилку типа «евро».
Постарайтесь определиться с количеством розеток, которые потребуются для удлинителя. Не желательно использовать одиночную розетку.
Конечно, при необходимости вы можете соединить удлинитель, изготовленный своими руками с фабричным вариантом, имеющим несколько розеток. Но желательно предусмотреть в изготовляемом варианте две или три розетки.
USB удлинитель из витой пары
Удлинители из витой пары применяются в основном для подключения интернета через 3G модем. Данные устройства используются на дачах и в загородных домах, при отсутствии возможности проведения обычного кабельного интернета. Нередко возникают ситуации, когда уверенный прием сигнала 3G возможен лишь из определенного места, к которому требуется подвести отдельный кабель. Нередко юсб удлинитель нужного размера отсутствует в продаже, поэтому единственным выходом остается его изготовление своими руками.
Для этой цели потребуется нужное количество витой пары, экранированной фольгой, два разъема USB АМ и AF, то есть «папа» и «мама», термоусадочная трубка 16 мм, а также изолента. Из инструментов понадобится нож, бокорезы, паяльник, припой и флюс.
Процесс изготовления начинается со спаривания и выравнивания бокорезами концов витой пары. После этого с помощью ножа нужно снять с каждого конца верхнюю оболочку кабеля вместе с фольгой на расстояние 1 см. Эту операцию нужно производить очень аккуратно, чтобы не надрезать провода, расположенные под оболочкой. Провода коричнево-белого и коричневого цвета отрезаются вровень с оболочкой, поскольку в дальнейшем они не будут использоваться. С оставшихся проводников нужно удалить по 3 мм изоляционного слоя. Провода соединяются следующим образом: зеленый с оранжевым и зелено-белый с оранжево-белым. Места соединений тщательно пропаиваются.
Термоусадочная трубка заранее разрезается на части по 4 см каждая и надевается на витую пару. Это позволит в дальнейшем не делать отпаивание разъема. Правильность выполнения распайки следует проверять очень тщательно, поскольку случайная путаница может привести к выходу из строя USB устройства.
После проверки необходимо включить модем в тестовом режиме. Если компьютер не опознает устройство или показывает неправильную работу, необходимо опробовать другой разъем. Отсутствие положительного результата указывает на слишком большое потребление тока. Поскольку провода очень тонкие, модему просто не хватает напряжения. Возможно придется укорачивать провод до тех пор, пока устройство не начнет работать или увеличивать сечение проводов. Если же вся система работает нормально, остается надеть на разъемы термоусадочные трубки и после разогрева проверить качество изоляции.
Как сделать удлинитель своими руками
Как сделать электрический удлинитель своими руками – собираем удлинитель от А до Я
Почему шнур удлинителя греется
Антенна для цифрового ТВ своими руками
Обжим телефонного кабеля
Схема подключения видеонаблюдения
Процесс изготовления удлинителя
Следует сразу же отметить, что самостоятельное изготовление USB удлинителя требует специальных знаний электроники и радиотехники, практических навыков работы с паяльником и другим электроинструментом. В противном случае рекомендуется приобрести готовое изделие нужной длины, хотя оно и будет дороже самодельного. Тем не менее, многие все-таки пытаются сделать USB удлинитель самостоятельно.
Прежде всего нужно запастись стандартным USB кабелем небольшой длины. По возможности, в нем должен быть ферритовый сердечник, способный гасить высокочастотные помехи и указывающий на высокое качество кабеля. Такой отрезок можно попросить или недорого купить у людей, занимающихся кабельными линиями. У них же можно попросить и необходимое количество компьютерного кабеля UTP, желательно одной из высоких категорий, например, 5е, 6 или 6е. От этого будет зависеть скорость работы аппаратуры на противоположном конце.
Из инструмента понадобятся кусачки или ножницы для разрезания кабеля. Зачистка проводов выполняется специальным инструментом, но при его отсутствии можно обойтись простым ножом. Для соединений будут нужны паяльник, припой и канифоль, поскольку скрутки проводов не допускаются из-за их высокого сопротивления. Места соединений изолируются термоусадочными трубками. Вместо них можно использовать изоленту.
Работы начинаются с разрезания кабелей на отрезки необходимой длины и зачистки концов. Изоляция со всех проводников снимается примерно на 3-5 мм. USB кабель содержит 4 проводника, UTP кабель – 8. В состав одной пары UTP кабеля, входит два проводка – цветной и пестрый. Вместо пестрого может быть белый провод. Каждая такая пара припаивается к отдельному проводку USB кабеля с соблюдением соответствующих цветов. По такой же схеме изготавливается USB удлинитель с дополнительным питанием своими руками, известный как активный удлинитель.
По завершении пайки нужно проверить, чтобы не осталось разорванных мест. После этого термоусадочные трубки сдвигаются к местам пайки и нагреваются строительным феном до их полного прилегания к соединенным проводникам. После того как все термоусадки на проводниках остынут, они собираются все вместе в единый пучок, поверх которого таким же образом устанавливается общая термоусадочная трубка. Перед первым подключением аппаратуры, желательно проверить контакты с помощью тестера. Если проверка показала норму, то самодельный удлинитель можно использовать для работы.
Процесс изготовления удлинителя
Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.
Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.
Главный момент это не перепутать заземляющийся провод. Расположение фазы и нуля не играет роли. После этого следует собрать вилку в обратном порядке.
После этого можно приступить к установке на удлинитель розеток. Корпус разбирается, и провода крепятся внутри колодки
Обращаем обязательное внимание на заземление. После фиксации проводов в колодке, следует произвести сборку корпуса розеток.
Если вы планируете изготовить очень длинный удлинитель, то можем порекомендовать использовать катушку. В этом случае использование данного удлинителя окажешься наиболее удобным.
Вы можете использовать определенное количество удлинителя, не боясь запутаться в ненужной части удлинителя. Хранение удлинителя на катушке, гораздо удобнее, чем в виде бухты.
