Припаивание элементов

Изготовленная плата обязательно осматривается. Нужно убедиться, что все линии дорожки отчетливо просматриваются, а отверстия находятся на своих местах. После чего на сделанную плату металлодетектора припаиваются все необходимые элементы:

1. Желательно воспользоваться микросхемой отечественного производства КР1006ВИ1, если ее сложно найти, то подойдет зарубежный аналог NE555. Перед установкой под микросхемой припаивается перемычка.
2. Монтируется усилитель на 2 канала К157УД2. Найти его можно в магнитофонах производства СССР или просто приобрести через интернет.
3. Приделывается резистор МЛТ С2−23 и конденсаторы 2 SMD.
4. Припаиваются 2 транзистора. Первый имеет структуру PNP, а второй — NPN. Предпочтительнее применять ВС547 и ВС557. Если такие сложно найти, то подойдут любые аналоги.
5. Прикрепляется полевой транзистор IRF-740 или другой вариант с идентичными характеристиками.
6. В последнюю очередь монтируются конденсаторы. Чтобы усилить термостабильность изделия, их стоит подбирать с низкими показателями ТКЕ.

Металлоискатель своими руками

Несмотря на большое разнообразие подобных приборов на рынке, большинство из них стоят очень дорого, а бюджетные изделия не гарантируют высокую точность и глубину обнаружения ценных предметов. По этой причине всё больше и больше людей мечтают о самодельном металлоискателе.

Даже если вам никогда не приходилось работать с подобным оборудованием, вы наверняка знаете, что оно предназначается для точного поиска предметов с характерными электрическими или магнитными свойствами, что и отличает их от окружающей среды, где они расположены. Простыми словами — металлоискатель определяет металлические изделия в верхних слоях грунта.

Однако устройство используют не только для поиска сокровищ в грунте. В настоящие дни оно является востребованным и для военных, детективов-криминалистов, геологов, строителей и представителей многих других сфер деятельности. Однако такие лица отдают предпочтение профессиональным приборам, а самодельные решения актуальны лишь для новичков.

Сегодня изготовление столь полезного устройства не является чем-то невыполнимым или нереальным, т. к. в свободном доступе предлагается множество схем, чертежей и инструкций. И даже самый неопытный человек сможет изобрести неплохой инструмент, который сможет найти монетку с советский пятак на глубине 20−30 сантиметров или железяку размерами с канализационный люк на глубине 1−1,5 метра под землей.

К тому же инструмент для поиска металла может стать полезным и для бытового хозяйства, ремонтных или строительных работ. Для примера, вы можете случайно определить возле своего частного дома центнер-другой брошенной трубы или металлической конструкции, заработав неплохие деньги на сдаче металлолома. А ведь в земле находится неизмеримое множество по-настоящему бесценных изделий, поэтому каждый желающий может попытать удачу.

Важная особенность: если вы никогда раньше не проводили каких-либо работ с электротехникой или радиоприборами, не пугайтесь множества схем, формул и терминологии. Принцип создания металлодетектора в домашних условиях остаётся очень простым. Главное — быть готовым выделить небольшое количество времени и запастись терпением. Правильный подход к делу позволит создать неплохой инструмент, который сможет определять металлы на различной глубине.

Шаги

Метод 1

научный

1. 1

   Во-первых, поймите принцип работы металлоискателя.

   • Работа металлоискателя основана на принципе магнитного притяжения. Благодаря этому, устройством через поисковую катушку создается магнитное поле, а затем направляется МП в землю. Вторая катушка металлоискателя принимает обратные сигналы и сообщает про находку при помощи тонального сигнализатора.
   • Когда вы проводите катушкой над землей, а металлический объект находится не далеко от магнитного поля, он меняет тональность.Это изменение в поле означает, что вы находитесь рядом с объектом поиска.
   • Чем больше катушка, тем чувствительнее становится металлоискатель.

2. 2

   Подберите для себя нужный металлоискатель. Существует четыре типа металлоискателей:

   • Сверхнизкочастотный (СНЧ) искатель: отслеживает различные металлы (при специальной настройке). Наиболее широко используемый тип.
   • Металлоискатель импульса (ИД): способен обнаруживать объекты, находящиеся очень глубоко под землей. Популярен среди профессиональных искателей золота.
   • Детектор на биениях: может обнаружить любой металл или минерал в диапазоне своего импульса. Наиболее широко используемый тип. Отлично подходит для новичков.
   • Радиодетектор: может обнаружить металлы, спрятанные не глубоко в земле. Его легко сделать, а также это отличный вариант для демонстрации принципа работы металлоискателя.

3. 3

   Конструкция.Независимо от типа металлоискателя, который планируете сделать своими руками, большинство детекторов имеют схожую конструктивную сборку.

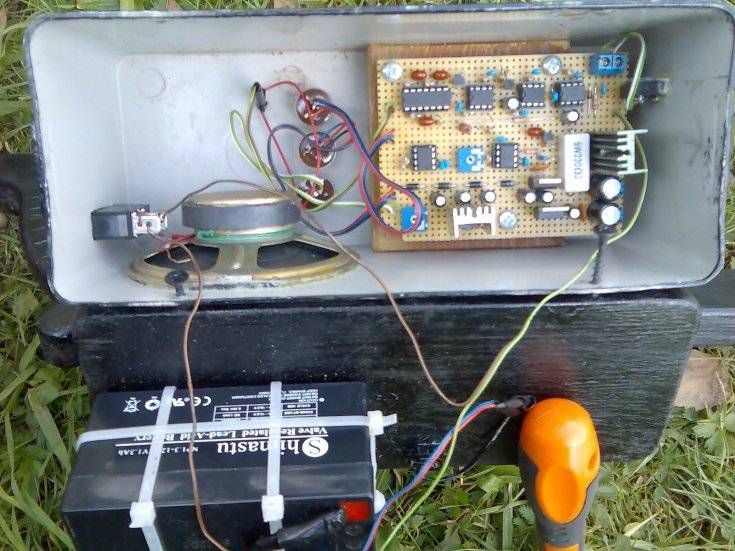

   • Коробка управления: состоит из платы, микродинамика, аккумулятора и микропроцессора.
   • Держатель: соединяет командный блок с катушкой. Часто доходит до величины человеческого роста.
   • Катушка намагничивания: это деталь, которая чувствует металл. Также известна как «поисковая головка», «петля» или «антенна».
   • Стабилизатор (по желанию): используется для контроля положения детектора.

Метод 2

делаем высокочастотный металлоискатель

1. 1

   Высокочастотный металлоискатель от прочих моделей отличается тем, что в нем используется сразу две катушки.

   • Передаточная катушка: внешний контур катушки, в котором находятся провода. Электричество передается по этим кабелям, благодаря этому и создается магнитное поле.
   • Принимающая катушка: катушка с мотком проволоки. Эта деталь принимает, перерабатывает и усиливает частоты, поступающие из металла в земле, и, следовательно, сигнализирует про находку клада. Пошаговая инструкция, фото и схемы для начинающих, как сделать высокочастотный металлоискатель:

2. 2

   Соберите свой блок управления.

   Найдите самую высокую АМ частоту радио. Проверьте, чтобы приемник не был настроен на радиостанцию.

   Используйте радио.

3. 3

   Соберите поисковую головку.

   • Вырезаем два круга из обычного тонкого фанерного листа. Один диаметром средней тарелки, другой чуть меньше – блюдечка.
   • От этих пластин отводим 10-15 витков из эмалированного медного провода сечением 0,25 мм от внешнего круга. Теперь нужно прикрепить сооружение к блоку. Теперь присоедините катушку к радио.

4. 4

   Теперь нужно включить радиочастоту. Вы можете менять положение радиодетектора относительно радио.

5. 5

   При необходимости можно прикрепить к комплекту наушники, для лучшей слышимости.

Метод 3

собираем импульсный детектор

1. 1

   Собираем блок управления. Нам понадобится:

   • Плата;
   • Аккумуляторная батарея 9 вольт;
   • Усилительный транзистор 250 +;
   • Маленький динамик на 8 Ом

2. 2

   Собираем поисковую катушку


   • Вырежьте 3 кольца из фанеры 3 мм, диаметр одного 15 см и двух – 16 см. Используйте столярный клей, чтобы сделать бутерброд, с кругом 15 см в центре.
   • По краю оснастите фанеру 10 витками провода, как и в способе выше.

Метод 4

собираем радиодетектор

1. 1

   Этот металлоискатель сделан из калькулятора и радио. Ничего особенного и он работает.

2. 2

   Собираем поисковую катушку:

   • Найдите самую высокую АМ частоту радио. Убедитесь, что Вы подключились к станции. Убедитесь, что слышите звук.
   • Включите радиодетектор. Наклоняйте устройства, пока не услышите звук. Вы можете менять положение устройства, чтобы услышать звук.
   • Закрепите устройство. Если расстояние слишком не удобное, можете прикрепить устройства к доске

3. 3

   Прикрепите поисковую головку к держателю. Прикрепите поисковую головку к валу. Используйте клейкую ленту.

4. 4

   А теперь попробуйте свой металлоискатель использовать дома. Например, на вилке или прочих металлических деталях.

Особенности сборки глубинного металлоискателя

Глубинный тип металлоискателя – особое устройство, способное обнаруживать предметы, спрятанные на большом удалении от поверхности земли. Именно на значительной глубине можно найти самые интересные и ценные предметы. Некоторые модели способы обнаруживать металлы на расстоянии от 4 до 6 м под землёй.

Разделяют два вида глубинных металлодетекторов: рамочный и приёмопередатчик на штанге. Первый тип устройства способен охватывать для сканирования большой участок земли. Так, поиск ускоряется, но негативно отражается на результативности. Второй вариант детектора работает на небольшой площади, но лучше определяет центр цели. С подобным устройством хорошо проводить поиск в траве, лесу или камышах. Поэтому при выборе типа металлодетектора нужно определить, в каких условиях будет осуществляться сканирование.

Глубинный металлодетектор

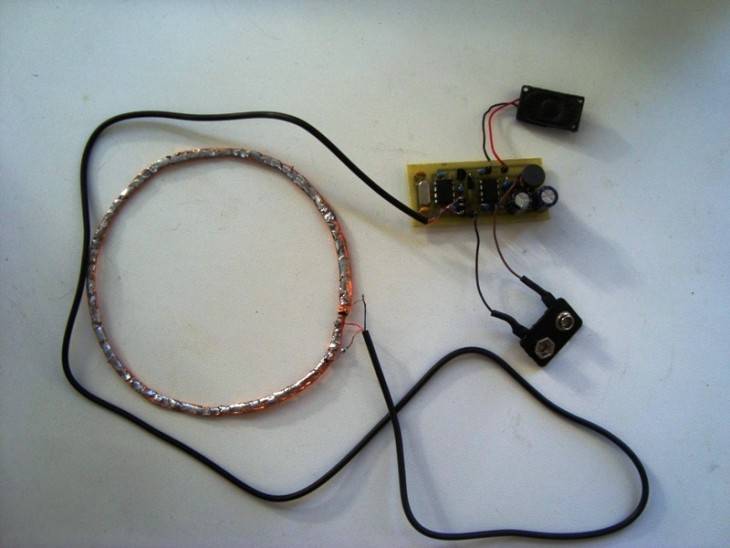

5 Простой и надежный искатель металла

Электрическая схема

Для того, чтобы сделать такой прибор, вам будет нужна в первую очередь трубка из винипласта, внешний диаметр которой полтора сантиметра, а внутренний один сантиметр. Ее нужно скрутить в кольцо, имеющее двадцать пять сантиметров в диаметре. Она будет служить как основа катушки для поиска (обозначено на схеме как L1). Не забудьте предусмотреть выходное отверстие, в него будет вставляться палка для держания.

Обматывает катушку сто раз проводом ПЭЛШО с диаметром 02,7, по верху наматываете в виде ленты алюминиевую фольгу, она будет служить экраном для прибора

Важно, чтобы вы не забыли сделать в экране небольшой промежуток, чтобы катушка L1 не превратилась в замкнутую

Питается прибор от аккумулятора или батарейки. Контролировать частоту и звук сигнала можете при помощи наушников.

Дополнительная комплектация

Кроме платы и катушки, придется дополнять металлоискатель другими необходимыми принадлежностями, которые значительно улучшат его работоспособность. Опытные знатоки рекомендуют оснастить прибор следующими устройствами:

Сигнальный динамик. Его можно снять с обыкновенного радио

Важное условие: он должен обладать сопротивлением 8 Ом. В целях экономии лучше приобрести портативный вариант китайского производства.
2 потенциометра, их мощность должна быть разной

Одна модель 10 кОм, а другая — 100 кОм. Устранить помехи практически невозможно, поэтому придется их максимально минимизировать. Для этих целей послужит экранированный провод, соединяющий катушку и схему. Работать металлодетектор должен от питания 12 В не меньше.
Стабилизатором напряжения L7812 усиливается устойчивость электрической микросхемы. Он монтируется на входе.
Каркас для детектора. Он монтируется из любых материалов, имеющихся под рукой. Однако для удобности лучше воспользоваться ПВХ трубой длиной 5 м. Они часто используются для прокладки трубопроводных линий. Еще понадобится купить несколько перемычек. На верхней части устанавливается полукруглая подставка для руки. Потом надо найти герметичную пластмассовую коробку, в которую поместится плата. После этого она монтируется выше середины штанги.
Для запитки системы подойдет батарея от шуруповерта. Плюс состоит в том, что аккумулятор имеет малый вес и длительную работоспособность.

Рабочая частота

Практически все характеристики металлодетекторов каким-либо образом связаны между собой. Для примера, понижение частоты генератора способствует более глубокому проницанию и точному поиску, правда, за это приходится платить увеличенным энергопотреблением и ухудшением чувствительности. Также увеличиваются размеры катушки, поэтому компактность и эргономичность существенно страдают. В остальном каждый параметр или комплексы каким-либо образом привязаны к частоте генератора. Поэтому первоначальная классификация устройств создана с учётом диапазона рабочих частот.

1. Сверхнизкочастотные — работают до первой сотни Гц. Не являются любительскими приборами, т. к. требуют особого подхода и навыков. Их энергопотребление начинается с нескольких десятков Вт, а без применения дополнительной компьютерной техники и транспортных средств, которые будут служить для передвижения конструкции, попросту не обойтись.
2. Низкочастотные (НЧ) с диапазоном от сотен Гц до нескольких кГц. Отличаются простой схемой и отсутствием сложной конструкции. При этом они гарантируют максимальную помехоустойчивость, но не могут похвастаться хорошей чувствительностью и качественной дискриминацией. Уровень проницаемости достигает 4−5 метров при употреблении электрической энергии от 10 Вт. Такие изделия способны реагировать на ферромагнитные материалы из черного металла, или крупногабаритные бетонные и каменные конструкции. Чаще всего эти устройства называются магнитодететекторами.
3. С повышенной частотой — представители этой группы работают на частоте до нескольких десятков кГц. Их схемотехническая оснастка гораздо сложнее, чем у предыдущих моделей, правда, требования по уходу и эксплуатации минимальные. Показатели проницаемости достигают 1−1,5 метра. Помехоустойчивость вполне нормальная, а дискриминация и чувствительность находятся на высоком уровне. Существуют универсальные, импульсные детекторы, которые способны работать на обводненных или минерализованных грунтах, где присутствует большое скопление обломок или частиц скальных пород, которые тоже издают сигнал ЭМП. Правда, качество работы в такой среде очень низкое.
4. В последней категории находятся приборы с высокой частотой. Их используют для поиска золота.

Металлоискатель из подручных средств

Другой вариант – сборка металлоискателя из подручных средств, больше подходит гуманитариям и начинающим технарям со страстью к поиску кладов и затерянных артефактов.

Во время работы такого самодельного прибора электромагнитные волны излучаемые калькулятором ловятся на АМ-диапазоне приемника.

Индикатором нахождения объекта в этом устройстве служит поворот электромагнитного поля при переизлучении, который изменяет параметры звукового сигнала. Фото такого металлоискателя, сделанного своими руками, можно найти на просторах сети и в конце нашего материала.

Для применения такого сборного варианта нужна не подробная схема или инструкция по сборке, а соблюдение определенных требований предъявляемых к двум основным составным частям самодельного детектора, а именно — исправно работающим калькулятору и радиоприемнику.

Для работы над моделью понадобиться также подходящая по размеру пластмассовая коробка с открывающейся крышкой, наподобие книжки, которая станет корпусом искателя.

Для этих целей идеально подойдет старая коробка от СD дисков. Для крепления деталей понадобится двухсторонний скотч.

Как сделать своими руками металлоискатель «Терминатор 3» –подробная инструкция

Металлодетектор «Терминатор 3» много лет занимал ведущие места среди самодельных приспособлений. Двухтональное устройство функционирует по принципу баланса индукции.

Его отличительными чертами станут: незначительное потребление электроэнергии, металлодискриминация, опция цветных металлов, функция поиска золота и отличные показатели глубины поиска, в сравнении с полупрофессиональными промышленными изделиями.

Какие инструменты нужны для работы

Прежде чем приступить к работе, требуется приготовить такие инструменты:

• паяльник;
• припой, олово, канифоль;
• пассатижи;
• отвёртки;
• ножовку по металлу;
• осциллографы и прочие измерительные устройства.

Инструменты для металлоискателя ФОТО: youtube.com

Watch this video on YouTube

Как собрать схему и подобрать детали

Чтобы изготовить блок управления, требуется сделать специальную плату, где размещены все ключевые радиодетали. Схема переносится на гетинакс с фольгированным покрытием из меди и изготавливается монтажная плата так же, как и в случае с металлоискателем «Пират». Размеры схемы должны находиться в диапазоне 10,4×6,6 см, а заготовка на 1 см больше со всех сторон.

Пошаговое руководство изготовления печатной платы для металлодетектора.

1. Берётся текстолитовая пластина с фольгированным медным покрытием. Обезжиривается химическим либо механическим методом.
2. Наносится схема на пластинку, дорожки покрываются при помощи защитного лака, и заготовка подвергается травлению. Тонкое сверло проделывает отверстия для радиоэлементов и креплений.
3. Размещаются детали согласно схеме, проводится распайка.
4. Плата для металлоискателя готова.

Создание печатной платы ФОТО: youtube.com

Watch this video on YouTube

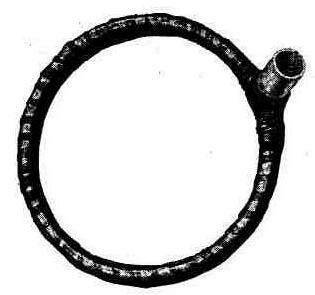

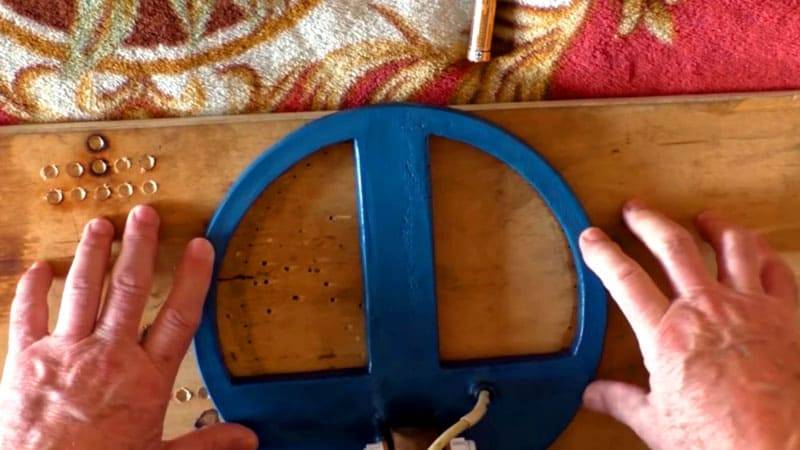

Изготовление катушки для металлоискателя своими руками

Это наиболее восприимчивая составляющая устройства, ответственная за сканирование площади под землёй. Стадии изготовления обыкновенной катушки для металлодетектора:

1. На фанере очерчиваются 2 окружности, которые соответствуют диаметру катушек – внутренней и внешней. Вбиваются по периметру круга гвозди. Диаметр наружной обмотки должен быть в границах 20 см. Катушку делают из 2 сложенных проводов. Они наматываются на гвозди на 30 оборотов.
2. Обмотка перевязывается по кругу с помощью нитей. Вытаскиваются гвозди, готовая катушка покрывается лаком. Когда он просохнет, берутся изолента и фольга и обматывается окружность. Аналогично изготавливается внутренняя обмотка, которая вдвое меньше наружной (предполагает 48 оборотов проволоки).
3. Помещаются катушки внутрь корпуса, и проводится распайка проводов, присоединяемых к панели управления.
4. Рамка для металлодетектора готова.

Создание катушки ФОТО: youtube.com

Watch this video on YouTube

Идея №1 – Диски в ход!

Наверняка Вы уже встречали либо слышали, что самый простой металлоискатель можно самому сделать с помощью CD и DVD диска, как показано на фото. Схема довольно простая и не требует никакого профессионального инструмента либо навыков.

Данная инструкция является самой популярной из-за доступности необходимых компонентов и простоты своей сборки, всего-то нужно соединить пару проводов и крону вместе и прибор готов. При этом характеристики этому устройству приписывают довольно неплохие – он находит монету на расстоянии 25-30 см., чего вполне достаточно для поиска монет и кладов. Однако, к сожалению, данная инструкция является фэйком.

Дело в том, что металлоискатель сам по себе является довольно сложным прибором, его работа основана сразу на нескольких физических явлениях. Поэтому калькулятор и пара дисков никак не могут даже отдаленно повторить его принцип работы, чтобы не утверждали создатели подобных инструкций, которые иногда пишут, что даже находят клады с помощью таких самоделок.

Понять, что вас обманывают очень просто даже без знаний законов физики. Провода от наушников, которые надо прикрепить к диску на самом деле с ним никак не контактируют, так как медь находится под слоем лаковой изоляции, которую надо снять путем обжига и трудоемкой очисти от нагара, разумеется, никто из авторов инструкции в своих приборах этого не делает. Следовательно наушники попросту не подключены ни к какой схеме, и ни о какой работе и уже тем более поиске металлов не может быть и речи.

Настоящий металлоискатель работает на основе индукционного баланса, в его конструкции обязательно должна быть хотя бы одна катушка из медной проволоки. При попадании металлического предмета в поле катушки, ее характеристики или принимаемый сигнал, в зависимости от конструкции, изменяются. Эти изменения фиксирует и усиливает схема, а также выдает в понятном для человека виде, обычно, по средствам звуковых сигналов.

Видео инструкция по сборке металлоискателя из дисков

Методы поиска

В настоящее время применяется больше 10 методов поиска предметов посредством ЭМП. Однако если говорить о непосредственной оцифровке ответного сигнала, то чаще всего такое решение практикуется лишь представителями разных профессиональных сфер, которые применяют самую дорогую технику.

Что касается самодельных металлоискателей, то они бывают следующих типов:

1. Параметрические.
2. Приемопередающие.
3. С накоплением фазы.
4. На биениях.

Параметрические изделия не оснащены специальным приемником, поэтому их нельзя назвать очень популярными. Чтобы определить нахождение металлической конструкции, используется влияние самого предмета на параметры катушки — индуктивность и добротность. При этом показатели ЭМп здесь незначительны. Любые изменения параметров приводят к изменению частоты и амплитды вырабатываемых колебаний.

Несмотря на простоту сборки и дешевизну, такие металлоискатели отличаются хорошей помехоустойчивостью, но нуждаются в особом подходе и навыках.

Модели с приемником обеспечивают максимальную эффективность работы в конкретном диапазоне частот, правда, их схемотехнические свойства остаются очень сложными. Для продуктивной работы приходится покупать качественные катушки. Приемопередающие металлоискатели, у которых одна катушка — называются индукционными. Они обладают хорошей повторяемостью, а проблема правильного размещения катушек отсутствует. Тем не менее схемотехника такого решения гораздо сложнее.

Подготовка печатной платы

Сперва нужно подготовить печатную плату, где в последующем будут располагаться все детали и узлы металлоискателя. В основном для этого используют метод лазерно-утюжной технологии (сокр. ЛУТ).

На этом этапе для производства платы необходимо следовать таким пунктам:

• Для начала с помощью обыкновенного лазерного принтера нужно напечатать схему. Она элементарно создаётся через программу Sprint-layout. В качестве материала лучше использовать тонкую фотобумагу.
• Необходимо провести предварительную подготовку платы. Она делается из текстолита. Её размеры должны быть в пределах 84х31. Сначала она ошкуривается, а потом проводится очистка раствором.
• На плату прикрепляется распечатанная схема лицевой стороной. Сверху необходимо положить лист А4 и прогладить горячим утюгом для переноса схемы на текстолит.
• После того как схема перенесена на плату, не убирая бумаги, вся конструкция помещается в воду и аккуратно убирается бумага.
• Если образовались размазанные элементы, их нужно поправить с помощью иголки или шила.

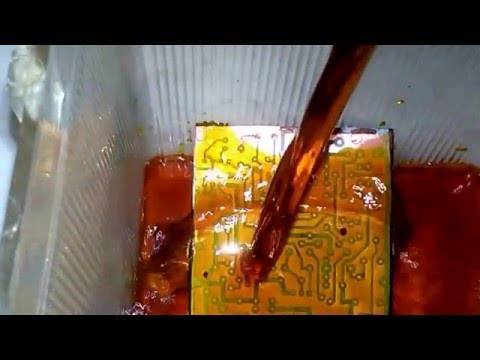

• На следующем этапе необходимо поместить плату в раствор хлорного железа.
• Тонер можно удалить любым растворителем, например, ацетоном.
• Просверлить отверстия для будущего крепления на металлоискатель.
• В конце необходимо сделать луд дорожек платы. Для этого используется раствор ЛТИ-120. Им нужно пропаять полностью схему.

Разновидности приборов

Если вы задаетесь вопросом: «Как сделать металлоискатель в домашних условиях?», не забудьте разобраться с основными параметрами устройства. Принцип работы воплощается посредством разных технических способов с учётом назначения устройства. Для примера, модели, которые эксплуатируются при пляжном золотоискательстве и строительно-ремонтном поиске, могут обладать внешними сходствами, но работать по существенно другому принципу

Чтобы успешно завершить монтаж устройства, важно иметь четкое представление требований, которым должен соответствовать детектор. Учитывая конструктивные особенности поисковых детекторов, можно выделить ряд параметров:

1. Проникающая способность или проницаемость — этот показатель указывает на максимальную глубину, на которую распространяется ЭМП катушки в грунте. Если предмет находится глубже этой отметки, скорее всего, он останется незаметным.
2. Величина и размеры зоны поиска — воображаемая зона в почве, где предположительно находится объект.
3. Показатели чувствительности — поддержка функций определения более или мелких предметов.
4. Избирательность — функция быстрого реагирования на более актуальные находки. Мечтой каждого кладоискателя является детектор, определяющий лишь самые драгоценные металлы.
5. Помехоустойчивость — способность дискриминировать (исключать из поиска) ЭМП посторонних предметов и источников: например, радиостанций, грозовых разрядов, ЛЭП, электрического транспорта и других помех.
6. Компактность и оперативность. Эти показатели указывают на уровень электропотребления, а также массогабариты прибора и размеры зоны поиска. Ведь маленьким устройством тяжело изучить большую площадь, в то время как слишком крупный прибор не сможет дать точные результаты в узком пространстве.
7. Наличие функции дискриминации или разрешающей способности, которая позволяет микроконтроллеру отделять разные по свойствам и характерам металлы. Данный параметр относится к составным характеристикам, т. к. на выходе устройства присутствует 1, максимум 2 сигнала, а величины, которые указывают на свойства и местонахождение предмета находки гораздо больше.

Принцип работы

При создании самодельных металлодетекторов особое внимание уделяется приборам «Пират», которые характеризуются простым принципом действия и простотой в изготовлении. Да и качественные характеристики такого прибора соответствуют многим фирменным моделям в ценовом диапазоне 300−400 долларов

Схемотехника и устройство модели очень простые. А настроить такой детектор и начать поиск металла сможет даже необученный человек.

Устройство функционирует по принципу электромагнитной индукции. Общая схема включает в себя передатчик электромагнитных колебаний, который отдаёт и принимает сигнал, передающую катушку, приёмную катушку, приёмник, дискриминатор, а также индикационный прибор. Другие рабочие узлы являются дополнительными и устанавливаются по желанию пользователя.

Задача катушки заключается в создании электромагнитного поля с определенным температурным показателем. Если в зоне действия появляется предмет, проводящий электрической ток, в нём наводятся вихревые токи или токи Фуко, которые способствуют образованию собственного ЭМП. В конечном итоге структура поля катушки меняет свою конфигурацию. Если же предмет не проводит ток, но имеет ряд ферромагнитных свойств, при попадании в поле зрения катушки он искажает исходные показатели посредством экранирования. В обоих случаях задача приёмника заключается в улавливании отличия ЭМП и преобразования его в акустический или оптический сигнал.

По сути, для металлоискателя необязательно, чтобы предмет проводил ток

Важно, чтобы электрические или магнитные характеристики были разными

Коммерческие источники ставят особый акцент на дорогостоящих металлодетекторах с высокой чувствительностью и точностью работы. В их числе — профессиональный прибор Teppa — H, который часто называют геосканером. Однако это название ошибочное, т. к. принцип действия геосканеров заключатся в измерении электропроводности почвы с учётом разных направлений и разной глубины. Такое действие принято называть боковым каротажем. Согласно данным каротажа, компьютер создаёт на экране картинку всего, что происходит в верхних слоях земли, включая всевозможные по свойствам геологические слои.

Простейший детектор металла из подручных материалов

Самая простая схема для изготовления металлоискателя состоит из:

• двух компакт-дисков
• источник звукового сигнала (динамик, наушники)
• калькулятор
• источник питания (крона)
• изоляционная лента

Сборку прибора начинать в соответствии с алгоритмом:

• к источнику звукового сигнала подключаются провода
• зачищенная часть делиться на пополам, в итоге имеется четыре провода
• зачищенные концы крепятся на рабочей стороне CD и DVD диска, с помощью клея
• оставшиеся провода идут к источнику питания
• на диск CD прикрепляется включенный калькулятор, диск DVD крепится сверху
• на поверхность DVD диска закрепляется источник питания, с помощью двухстороннего скотча

Самый элементарный металлоискатель готов к работе. Для удобства использования целесообразно сделать небольшую рукоять.

Подобная конструкция неплохо зарекомендовала себя в поиске металлов на небольших расстояниях.

В основе своей, сборка простого металлодетектора не вызовет непреодолимых трудностей, исключением могут стать приборы со сложной электроникой. Но при наличии определенных навыков и упорства можно сделать прибор, который порадует своими находками.

Простые магнитные детекторы

Принцип работы простейшего металлоискателя основан на электромагнитной индукции – в приборе находится электромагнитная катушка, которая за счет колебаний и искажений своего поля фиксирует находящиеся поблизости электропроводящие и железо-магнитные материалы, создавая при этом звуковой или визуальный сигнал.

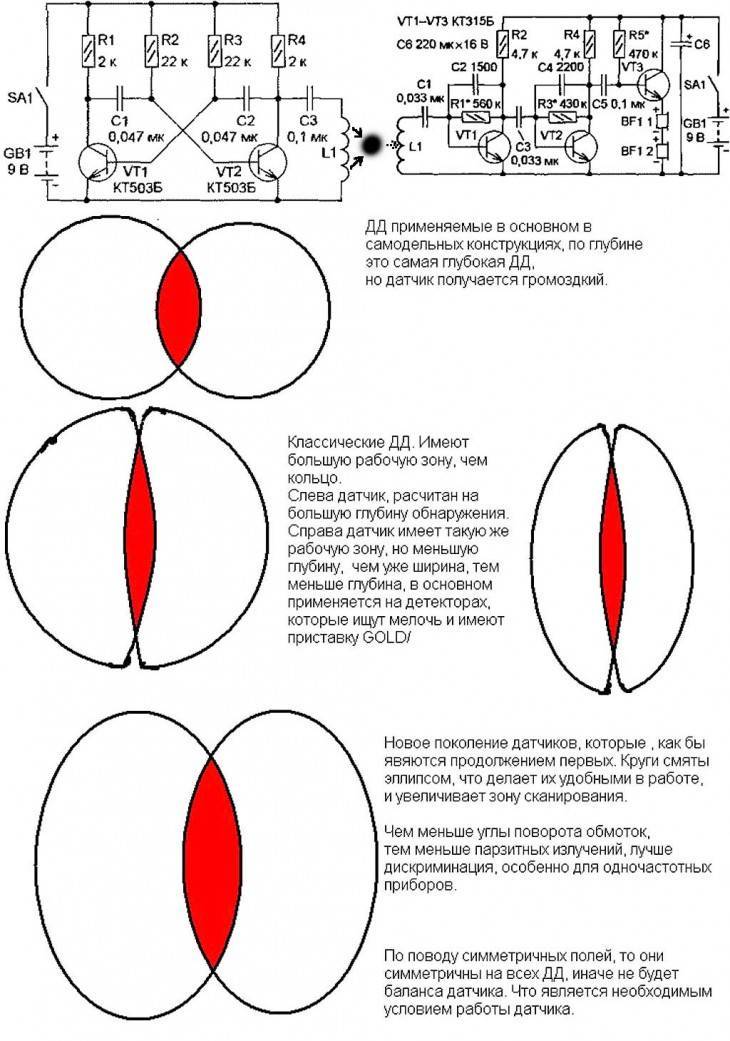

На схеме показано строение простейшего низкочастотного магнитного детектора.

В производстве металлодетекторов используются сотни различных разработок. Для того чтобы претворить в жизнь одну из них самостоятельно, нужно будет изготовить печатную плату своими руками, закупить необходимые катушки, транзисторы, резисторы, конденсаторы и т.п., и осуществить сборку прибора.

Монтаж дополнительных элементов

Для проведения настроек аппарата необходимы две разные по мощности модели потенциометра. Один на 100 кОм, а второй только на 10 к Ом. Во время эксплуатирования металлоискателя часто могут возникать помехи. Во избежание такого результата используется экранированный провод для соединения катушки и схемы. Но нужно понимать, что полностью избавиться от помех не выйдет. В качестве источника питания аппарата берётся батарея минимум 12 В.

Увеличить устойчивость электросхемы можно с помощью дополнительного использования стабилизатора напряжения типа L7812.

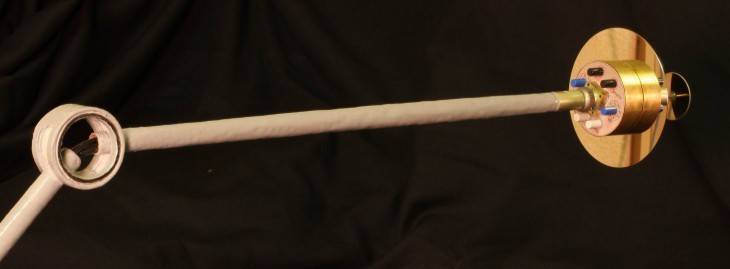

После того как все электронные элементы готовы, следует приступать к сборке каркаса для металлоискателя. Но тут необходимо дать лишь общие рекомендации, так как каждый будет собирать его из подручных средств.

Новичкам можно посоветовать:

• Приобрести 5 метров трубы из ПВХ (которые используют в водопроводе) для создания штанги, а также перемычки. Сверху трубы устанавливается специальная подставка для руки. Она позволяет более комфортно себя чувствовать при работе. Для размещения платы нужно найти любую коробку соответствующих размеров.
• Питание аппарата можно сделать из обычного аккумулятора из шуруповёрта. Плюсы использования такой батареи в её маленькой ёмкости.
• При создании корпуса конструкции нужно учесть, что лишних металлических элементов быть не должно. Они могут негативно влиять на электромагнитное поле металлоискателя.
