Полная проверка диодного моста

Также проверить диодный мост мультиметром можно по следующей инструкции:

1. Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «

», в обоих случаях должно быть порядка 500 на экране прибора. Ставим черный щуп на «–», красным касаемся выводов «

или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.

Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео:

Кстати, проверку можно выполнить вообще без тестера – батарейкой и контрольной лампочкой (или светодиодом). При правильном включении диода ток потечет через лампочку и она засветится.

В заключение хотелось бы отметить, что диодные мосты устанавливаются повсюду: в зарядном устройстве, сварочном аппарате, на инверторе, в блоках питания и т.д. Благодаря описанной методике вы сможете проверить диоды на работоспособность в домашних условиях.

Будет полезно прочитать:

Электроника сегодня является неотъемлемой частью любого мобильного гаджета, бытового прибора или транспортного средства. Нередко причиной поломки является выход из строя полупроводника – небольшого элемента электронной «начинки». Проверка диода позволяет понять является ли этот проводник рабочим или подлежит замене.

Произвести подобные манипуляции можно самостоятельно в домашних условиях без привлечения специалиста. Для этого понадобится знание основ электротехники и специальный измерительный прибор – мультиметр. В случае, когда диод невозможно выпаять из схемы, придется проявить креативность и создать адаптированное для этих условий устройство.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, как пользоваться индикаторной отверткой, можете узнать из нашей статьи.

Мультиметр

Проверка тестером позволяет определить исправность диода или подтвердить его поломку. Самый часто применяемый измерительный прибор в этой области – мультиметр. Он используется для замера всех основных параметров компонентов электросхем: силы тока, напряжения, сопротивления, емкости. Более дорогие модели способны измерить температуру предмета, узнать коэффициент усиления, емкость конденсаторов, провести прозвонку цепи на короткое замыкание.

Почти все современные виды мультиметра могут работать как с постоянным, так и с синусоидальным типом электротока. Среди представленных на рынке устройств наиболее востребованы цифровые и аналоговые виды. И хотя первый вид более продаваем, второй до сих пор активно используют в своей работе профессионалы.

Основными преимуществами классических аналоговых мультиметров является их надежность и низкая стоимость (по сравнению с цифровыми). Однако минус проявляется в меньшей точности, допускающей погрешность в 1,5-2%.

Цифровые приборы часто используются в домашних условиях. Они более точны (погрешность до 0,5%), просты в эксплуатации и обладают большим разрешением измерений.

Данные тестеры не требуют калибровки перед каждым замером и обладают устойчивостью к вибрации.

Существует и третий вид в чьем устройстве предусмотрен и стрелочный, и цифровой индикатор.

Помимо основного корпуса к тестеру прилагаются 2 щупа с проводами красного и черного цвета.

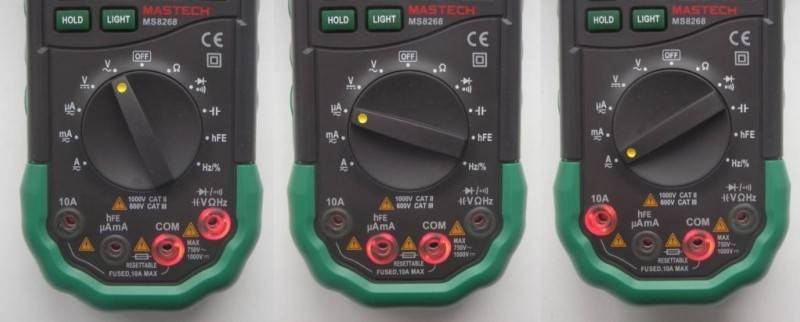

Внизу на панели прибора можно увидеть несколько разъемов:

• «COM» — общий, заземленный (для черного щупа);
• «VΩmA» — разъем, позволяющий прозвонить контакты, измерить силу и частоту тока (для красного щупа);
• «10 А» — гнездо для провода, позволяющего измерить ток до 10А.

Четвертое гнездо «°С mA Lx», присутствующее на некоторых моделях, измеряет дополнительные параметры (температуру, коэффициент усиления и емкость конденсатора).

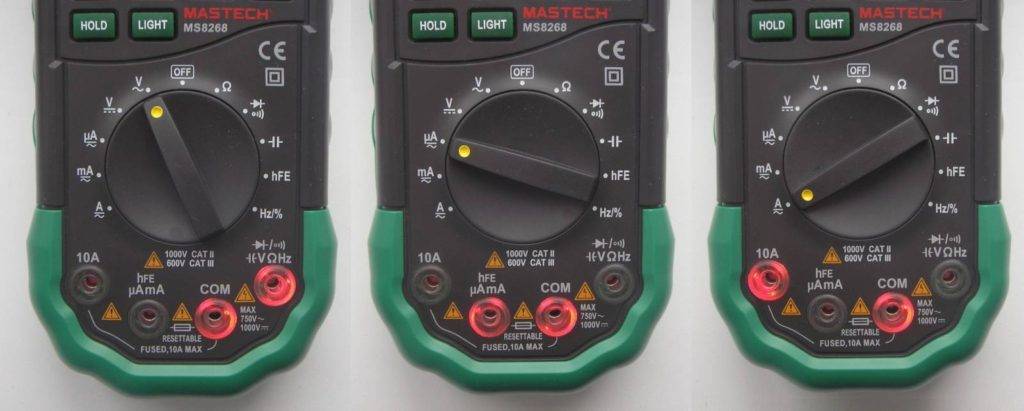

Также на лицевой панели можно увидеть поворотный диск, опоясанный шкалой с цифровыми значениями и метками. С помощью этого диска можно выставлять необходимые значения, настраивать на нужные режимы или выполнений определенных функций.

Как проверить без демонтажа

Можно диагностировать устройство на месте, не разбирая генератор и не выпаивая деталь. Для этого откручивают все провода на генераторе и регуляторе напряжения, тестер выставляют в режим омметра, лампу подключают к аккумулятору вышеописанным способом.

Данный метод позволяет проверить на исправность весь мост и отдельные группы.

Короткое замыкание

Для данной проверки плюсовой электрод прикладывают к выходу 30 генератора («плюс» силового выпрямителя), минусовой — к корпусу. Показатель сопротивления, равный 1, указывает на исправность моста.

Один конец лампы подсоединяют к минусовой клемме генератора, другой — к плюсу. Горящая лампа указывает на короткое замыкание.

Отрицательная группа

Минусовой электрод тестера соединяют с остовом генератора, плюсовой — с одним из болтов крепления диодного моста. Отрицательная группа исправна, если сопротивление равно бесконечности.

Для проверки лампой её минус подсоединяют на обшивку генератора, плюс — к болту крепления моста. Лампа горит или мигает при неисправности в отрицательной группе элементов.

Положительная

Плюсовой щуп мультиметра подсоединяют к выводу плюса, минусовой — к болту крепления моста. При исправной группе сопротивление бесконечно.

Минус лампы связывают с болтом крепления моста, плюс прикладывают к выводу плюса. Загоревшаяся лампа указывает на короткое замыкание в положительных полупроводниках.

Второстепенная группа

Плюсовой электрод тестера прижимают к выводу 61 (обычно «плюс» дополнительного выпрямителя), минусовой соединяют с любым болтом крепления моста. Диоды исправны при показателе сопротивления, равном 1.

Отрицательный конец лампы подсоединяют к болту крепления моста, а положительный — к выводу 61. Загоревшаяся лампа указывает на неисправность в данной группе.

Мосты могут быть изготовлены из отдельных диодов или выполнены в виде монолитной конструкции (диодная сборка)

Проверка обычного диодного моста

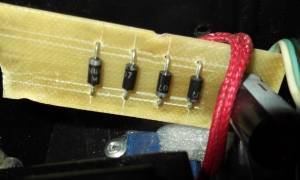

Как было написано выше, диодный мост состоит из четырех отдельных полупроводниковых диодов. Чтобы проверить его исправность, нам нужно прозвонить каждый из них в двух направлениях. Включаем мультиметр в режим прозвонки (он отмечен значком диода или звука) и выбираем первый диод, с которого мы начнем проверку.

Находим у него анод (плюсовой вывод) и катод (минусовой вывод). Обычно они обозначены на корпусе диода с помощью цветового обозначения, либо соответствующими иконками. Для начала проверяем диод в прямом включении, для этого красный щуп (плюсовой) подключаем к аноду, а черный (минусовой) к катоду.

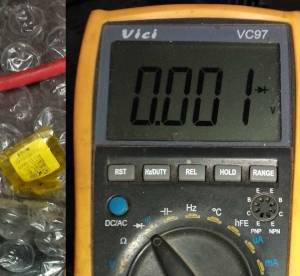

На дисплее мультиметра должны появиться цифры – значение падения напряжения, указывается оно в милливольтах. Это то минимальное напряжение, которое нужно для открытия диода.

Теперь давайте проверим его в обратном включении, для этого меняем щупы местами – красный к катоду, а черный к аноду. На дисплее должна показываться единица, что указывает нам на высокое сопротивление P-N перехода – этот диод исправен.

Если в обратном включении показываются малое сопротивление, а прибор пищит (при наличии звуковой индикации) – этот диод пробит и его нужно заменить. Таким образом прозванием оставшиеся три штуки и если найден неисправный, просто выпаиваем его и заменяем на новый.

Принцип работы генератора и диода

Генератор — это устройство, служащее для преобразования механической энергии, подводимой от двигателя, в электрическую. В случаях его неисправностей возникают следующие неполадки:

• свечение фар становится тусклым;
• непрерывно светится сигнал заряда аккумуляторной батареи;
• слышен посторонний звук в районе расположения генератора;
• аналоговая стрелка вольтметра уходит в красную зону.

Так как генератор напрямую связан с цепью заряда, то первичными признаками в нарушении работы выпрямителя будет наблюдаться перезаряд или полное отсутствие заряда аккумуляторной батареи. Если появляются такие проблемы, то генератор требует проверки.

Генератор на выходе выдаёт сигнал синусоидальной формы, но приборам, расположенным в автомобиле, требуется постоянное напряжение. Для формирования постоянного сигнала в генератор встраивается выпрямительный блок. Он состоит из шести силовых диодов.

Диод — это полупроводниковый элемент с парой выводов, электродами. Принцип его работы основан на способности, пропускать ток в одном направлении. Если подача положительной полярности сигнала осуществляется на p область прибора, а отрицательной — на n, то такое включение называется прямым. Если полярность изменена, то это обратное включение.

В прямом включении сопротивление p-n перехода ничтожно мало и не влияет на прохождение электрического тока, а при обратном включении практически его не пропускает.

Особенности проверки в зависимости от вида диода

При производстве современных радиоэлектронных приборов применяется несколько видов диодов:

• обычные или защитные;
• светодиоды;
• диоды Шоттки;
• стабилитроны;
• тиристоры и симисторы;
• инфракрасные;
• фотодиоды.

Защитные диоды можно встретить в большинстве современных бытовых приборах. Они распространены и являются простейшими элементами схем электрочайников, вентиляторов, блендеров и других облегчающих жизнь устройств.

Область применения светодиодов – всем известные лампы. Они делятся на приборы как бытового и уличного освещения. Диоды Шоттки используются при сборке блоков питания компьютеров, а основной задачей стабилитронов является защита приборов от скачков напряжения, проще говоря, его стабилизация.

Такие диоды, как тиристоры обеспечивают плавный пуск двигателя. Они активно применяются в области автомобилестроения. Симисторы могут пропускать ток в 2-ух разных направлениях.

Инфракрасные встраиваются в ПДУ и оптические контрольно-измерительные приборы. Фотодиоды преобразуют свет, попавший на чувствительную плату, в электросигнал. Они также используются при организации систем уличного освещения.

С помощью мультиметра чаще всего измеряют характеристики светодиодов, обычных полупроводников и диодов Шоттки. Проверка всех этих видов проводится тестером в соответствии с одним и тем же принципом.

Основными причинами неисправности таких полупроводников являются:

1. Превышение максимально допустимого уровня электрического тока.
2. Некачественные детали или заводской брак.
3. Высокое обратное напряжение.
4. Нарушение инструкции по эксплуатации прибора.

Диагностика выполняет с помощью специального, предназначенного для этого прибора – мультиметра.

Что такое диодный мост генератора и какие функции он выполняет

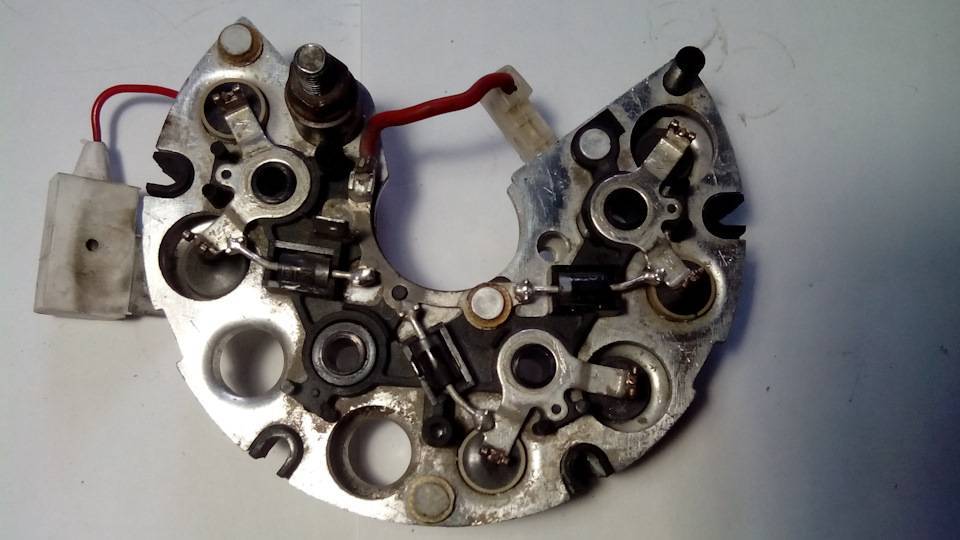

Выпрямительный блок (другое название устройства) является неотъемлемой частью генератора и служит для модификации переменного тока, производимого агрегатом, в постоянный, нужный для зарядки аккумулятора и питания всех электроприборов автомобиля.

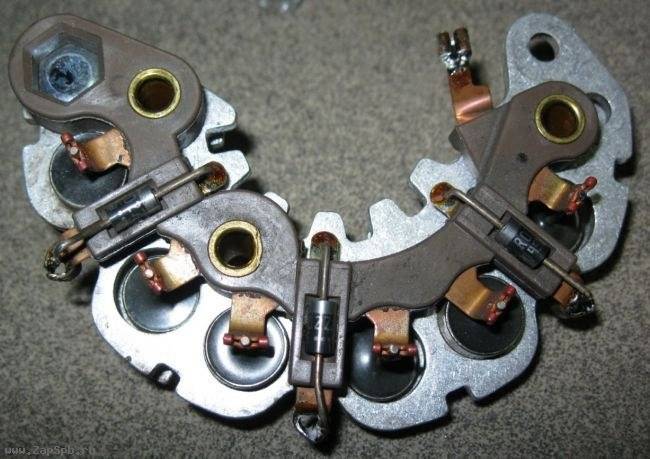

Он находится на остове генератора и состоит из 4, 6, 9 и более диодов, размещённых на двух изолированных между собой алюминиевых или стальных подковообразных пластинах, играющих роль радиаторов охлаждения.

Основными составляющими моста являются полупроводниковые диоды (чаще всего кремниевые), проводящие ток в необходимом направлении. Именно они являются выпрямителями, преобразующими переменный ток в постоянный. Конденсатором, смягчающим неминуемые перепады напряжения, выступает аккумулятор.

Вместо диодов в схеме могут применяться вентили любых типов — например, селеновые столбы, принцип работы схемы от этого не изменится

Как проверить диодный мост: известные способы

Перед тем, как проверить диодный мост мультиметром или автотестером, ознакомьтесь с принципом работы схемы. Современный диодный мост имеет по 3 положительных, отрицательных и дополнительных диода. Рабочий элемент пропускает ток в одном направлении. Если ток не пропускается или пропускается в обоих направлениях, то, значит, случился обрыв или «пробой».

Прозвонка диодного моста производится тестером (который называется мультиметр). Сначала необходимо отсоединить все провода от генератора. Проверка не требует демонтировать само устройство, если не будете проверять целостность каждого диода в отдельности.

Далее выполняется анализ диодного моста мультиметром в соответствии с данными, приведенными в таблице:

Если мультиметр покажет бесконечное сопротивление, то устройство или проверяемая группа диодов исправные. В противном случае проверка говорит о поломке.

Проверка автомобильного диодного моста прибором-мультиметром – это не единственный возможный способ диагностики. Также можно использовать контрольную лампочку или проверить мост собственноручно собранным аналогом.

С помощью контрольной лампы прозваниваем так же, как мультиметром. Агрегат полностью проверяется подключением «плюса» через лампу на вывод 30, «минуса» – на корпус генератора. Для групп диодов:

• Положительные: «плюс» с контрольной лампой подается на вывод 30, «минус» – на один из болтов крепления.
• Отрицательные: «плюс» с лампочкой – на болт крепления электрического компонента, «минус» – на корпус генератора.
• Дополнительные: лампочка с «плюсовым» проводом подключается к выводу 61, «минус» – к болту крепления.

Если контрольная лампочка загорается при замыкании цепи, то есть неисправность; если не загорается – цепь исправна.

При необходимости можно, конечно, выполнять проверку всех диодов по отдельности, но для этого потребуется выпаять каждый диод.

Причины отказа диодного моста и его признаки

Диодный мост генератора конструктивно выполнен в виде отдельного модуля. Образующие элементы в процессе текущей эксплуатации могут выйти из строя. Это происходит по следующим причинам:

• попадание влаги на электрическую схему при мойке машины или двигателя;
• проникновение грязи и масла внутрь корпуса генератора с нарушенной герметичностью (происходит при езде с высокой скоростью по грунтовым дорогам);
• переполюсовка контактов аккумулятора во время “прикуривания” другого автомобиля.

Косвенные признаки отказа моста проявляются в том, что

• напряжение на выходе генератора не превышает 13,5 В или стрелка амперметра находится в красном секторе;
• падает мощность искры;
• яркость света фар ощутимо меняется при изменениях числа оборотов двигателя;
• уменьшается производительность вентилятора системы охлаждения;
• стартер не развивает требуемого количества оборотов;
• нарушается нормальное функционирование бортового кондиционера.

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

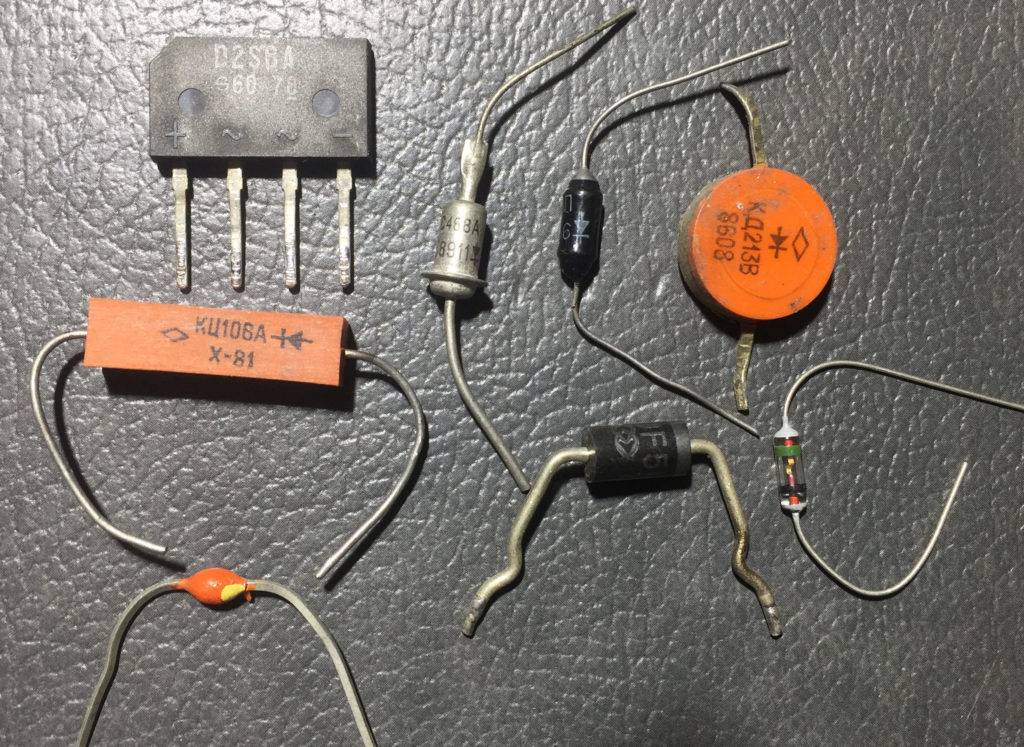

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

• светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
• защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

• превышение максимально допустимого уровня прямого тока;
• превышение обратного напряжения;
• некачественная деталь;
• нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

• измеряет напряжение;
• определяет сопротивление;
• проверяет провода на предмет наличия обрывов.

С помощью этого прибора даже можно определить пригодность батарейки.

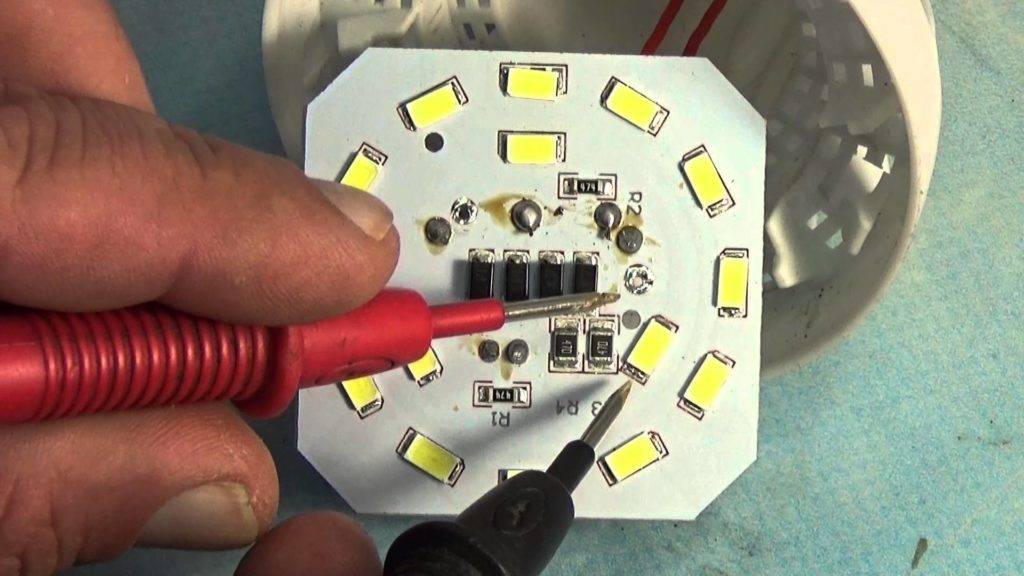

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

• необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
• при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
• красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
• после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
• делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Проверка лампочкой

Для реализации этого метода необходима 12-вольтовая лампочка малой мощности и три провода длиной 1 метр. Два из них используются для формирования индикаторного шнура. Для этого они предварительно подключаются к контактам лампочки, которая в результате этого оказывается в их разрыве. Третий провод  соединяет один из контактов аккумулятора с мостом.

Для проверки схемы корпус моста соединяется с минусом аккумулятора третьим проводом. Затем один из концов индикаторного шнура соединяется с минусовой клеммой моста, а второй конец подключается к контакту 30 моста. Загорание лампочки — признак пробоя моста, а отсутствие говорит о обрыве.

Для проверки отрицательных диодов минус аккумулятора подается на корпус моста. Плюс аккумулятора индикаторным шнуром соединяется с крепежным винтом моста. Загорание лампы говорит о пробое, отсутствие — об обрыве.
Тестирование положительных диодов начинается с подачи плюса аккумулятора на клемму 30, а минус через индикаторный шнур подключается к крепежному винту моста. В случае исправности диодов лампа не зажигается.

Ещё кое-что полезное для Вас:

• Как проверить и заменить ремень генератора на автомобиле
• Замена ремня генератора на Рено Логан с ГУРом и с кондиционером
• Как быстро и просто проверить реле-регулятор генератора

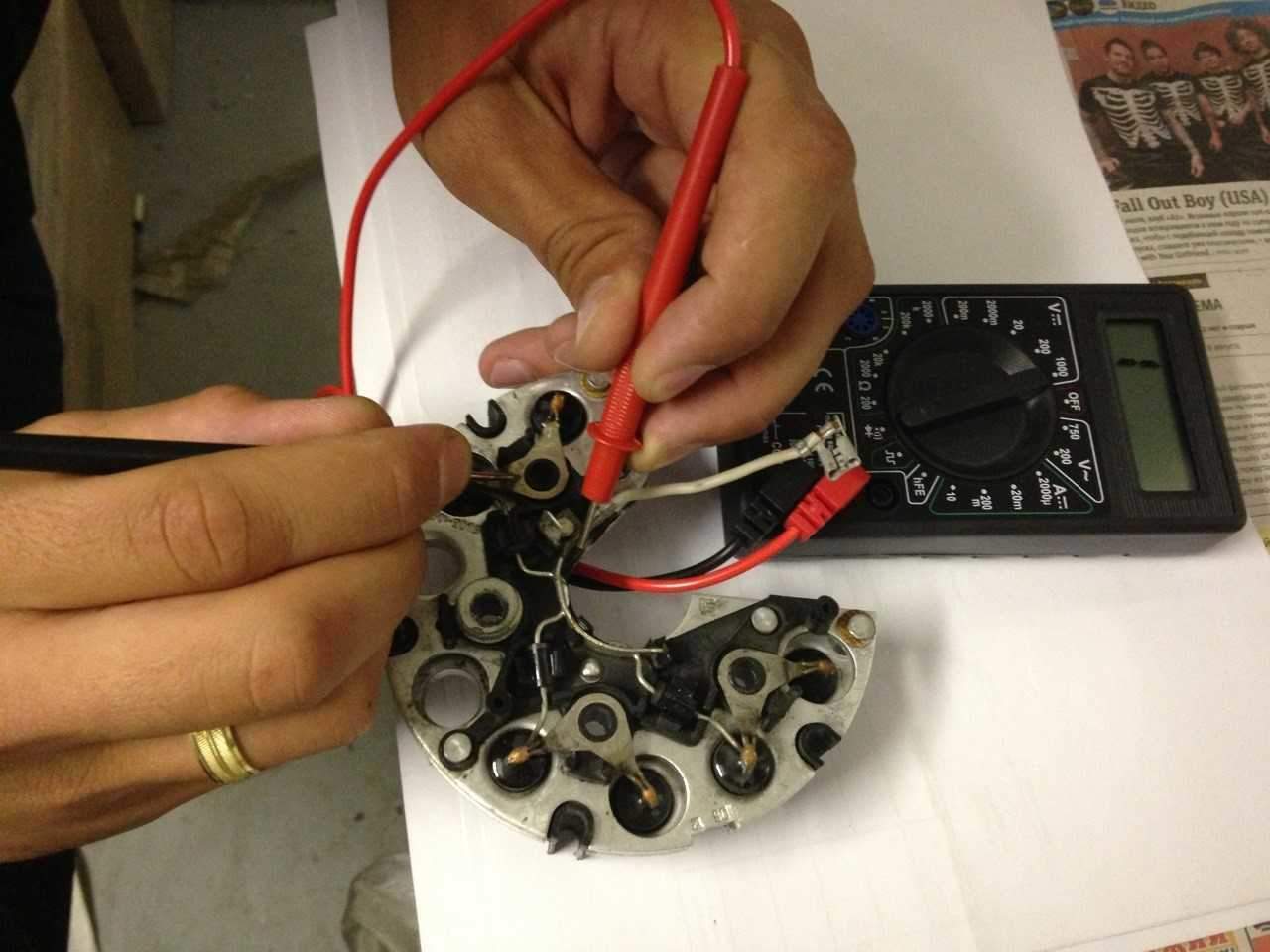

Проверка мультиметром

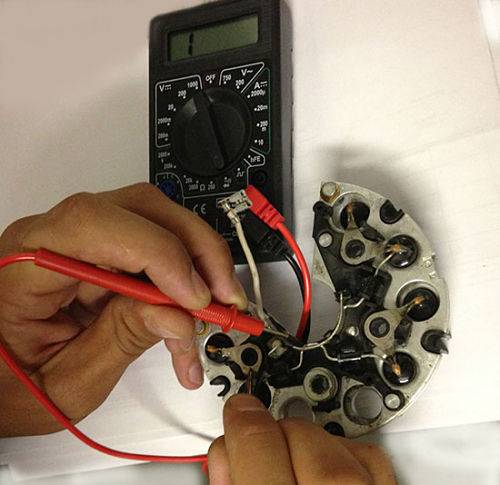

Мультиметр переключается в режим измерения сопротивления (диапазон 1 – 2 кОм) или прозвонки со звуковым сигналом. Перед началом работы касанием контактов щупов друг друга контролируется выбор нужного режима (показания 0 кОм или звуковой сигнал, соответственно).
Диоды моста делятся на две разновидности, условно называемые положительными и отрицательными. Положительные диоды имеют корпус красного цвета, а отрицательные – черного. Проверке подлежат все диоды индивидуально.

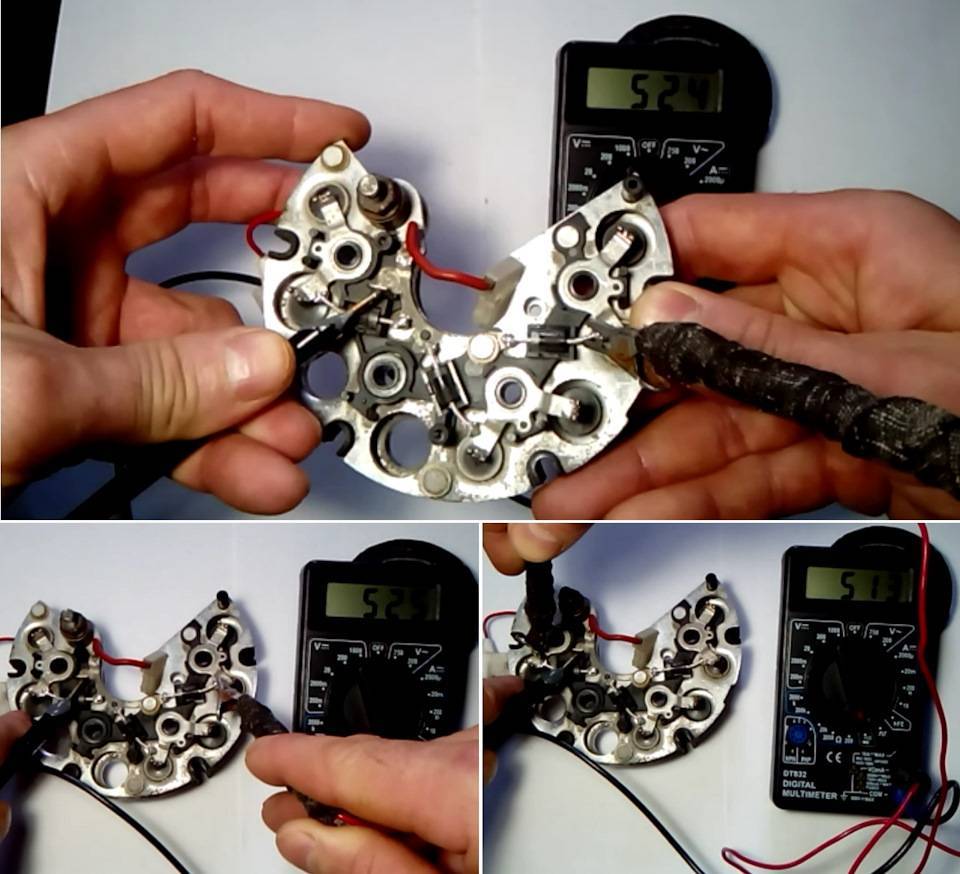

В процессе проверки щупами мультиметра дотрагиваются до выходов диода и фиксируют результат, затем щупы меняются местами. Для исправного диода сопротивление должно находиться в интервале 400 — 800 Ом в одном положении щупов и становиться равным бесконечности для данного диапазона в другом (наличие зуммера в первом случае и его отсутствие во втором).
При иной комбинации результатов прозвонки (малое + малое или большое + большое сопротивление по индикатору или звук + звук, нет звука + нет звука) диод считается вышедшим из строя.

Основные выводы

Варианты, как проверить диод мультиметром, довольно просты и доступны даже непрофессионалам.

1. Перед проверкой необходимо определить тип полупроводника.
2. Для дома удобнее приобрести цифровой мультиметр с более точными измерениями.
3. Новейшие модели тестеров снимают сразу несколько параметров.
4. При проведении проверки необходимо следить за правильным поднесением щупов к соответствующим электродам.
5. Оценка работоспособности дается на основе 2-ух параметров: соответствии величины напряжения типу диодов при прямом подключении и нулевом значении при обратном.
6. Произвести проверку можно не выпаивая полупроводник.

Главное, в ходе процедуры правильно произвести все подключения и верно истолковать полученные данные. Это позволит вовремя произвести замену комплектующей и решить проблему в кратчайший срок и с минимальными затратами.

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме «прозвонки диодов». Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой «+» клемме последовательно подключаем лампу с плюсовым проводом, к минусовой «-» клемме минусовой провод. При замыкании проводов лампа загорается.

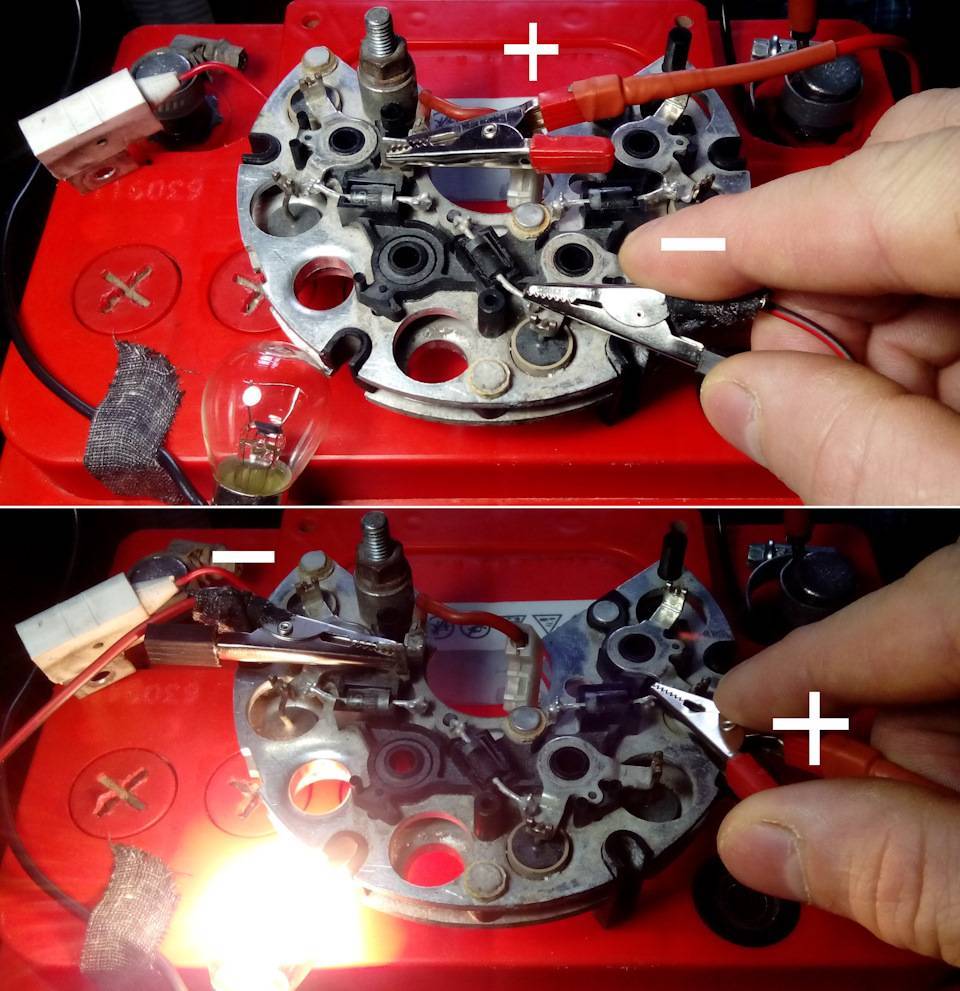

1. Для начала, проверим диодный мост на короткое замыкание между пластинами.Прижимаем положительный «+» провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

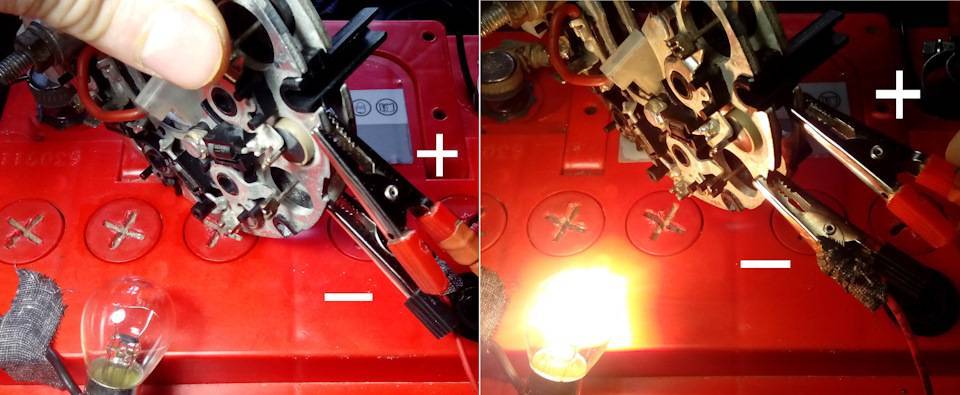

2. Проверим положительные диоды на «пробой» и обрыв.Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

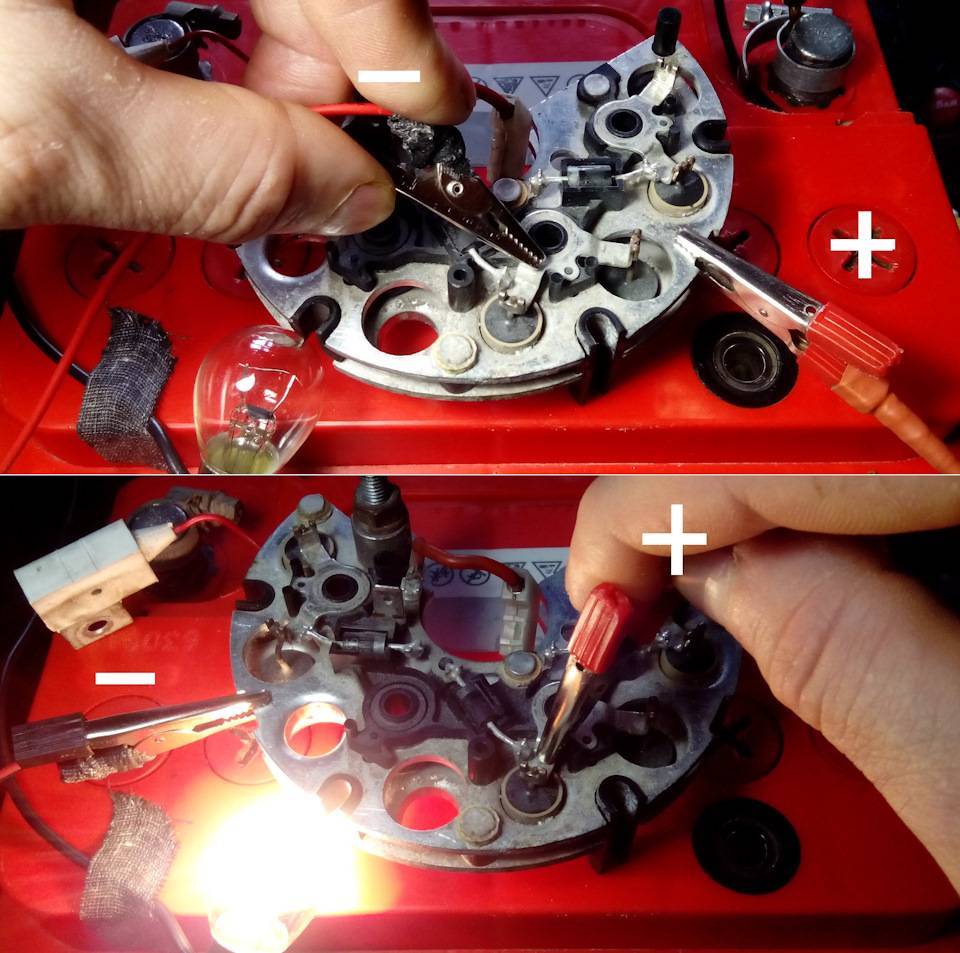

3. Проверим отрицательные диоды на «пробой» и обрыв.Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

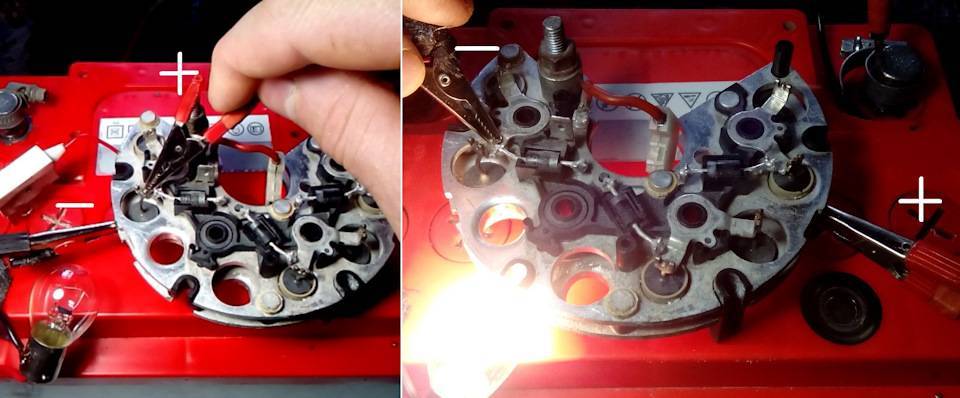

4. Проверяем дополнительные диоды на «пробой» и обрыв.Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим «прозвона диодов» или измерения сопротивления 2000 Ом и проверяем каждый диод.

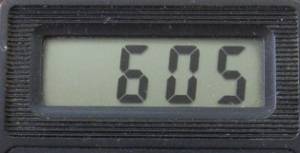

Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.

Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.
