Проверка ТЭН мультиметром

Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.

Дальше правильней будет действовать по следующему алгоритму.

Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.

Отсоединить провода от нагревателя.

Если на устройстве накипь, то необходимо очистить ТЭН от неё.

После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.

Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.

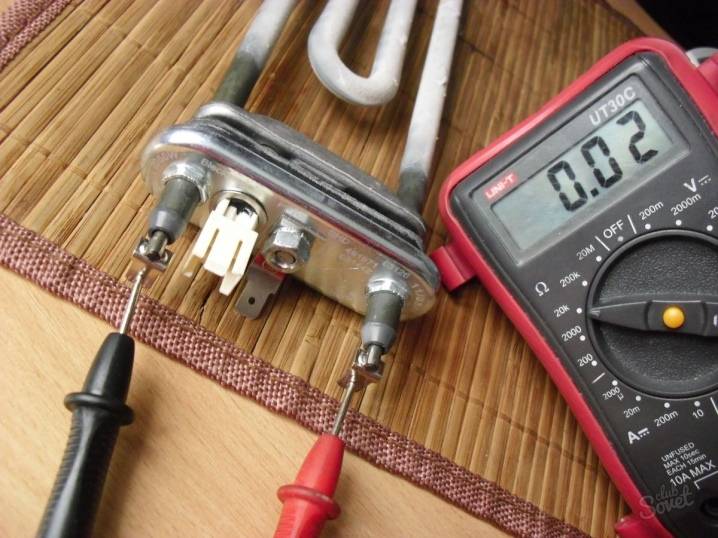

Сначала следует прозвонить контакты нагревателя, для чего касаемся их щупами прибора и смотрим на результат. Спираль исправна, если показания тестера находится в пределах расчётного сопротивления. Если прибор показывает знак бесконечности (∞) или единицу (1), то это означает, что нагревательный элемент имеет обрыв и подлежит замене. В случае внутреннего замыкания тестер покажет цифру 0 (также нужна замена ТЭНа). В моделях нагревателей, где несколько спиралей, необходимо каждую пару выводов прозвонить отдельно.

Далее проверяется отсутствие пробоя изоляционного слоя спирали на корпус. Режим тестера переключается на «Зуммер». Один из щупов прибора замыкается на корпус водонагревателя, а другим по очереди нужно касаться выводов спирали. При пробое будет проходить сигнал, при исправном нагревателе никаких звуков раздаваться не должно. Если пробой имеется, нагреватель нужно заменить на новый.

При отсутствии каких-либо повреждений трубчатого нагревателя следует искать другие причины. Например, проверить шнур или линию электрического питания бытовой техники, если у неё нет вообще никаких признаков «жизни»; терморегулятор в случаях, когда происходит недогрев воды или раннее отключение питания ТЭНа. Терморегулятор можно протестировать тем же мультиметром, для чего его нужно извлечь из места монтирования и отсоединить все провода. Потом тестер устанавливается на режим прозвонки и щупами касаются обеих клемм. Если контакт имеется, то проверяют работу путём опускания стержня регулятора в воду с максимальной температурой (при этом мультиметр должен быть подсоединён к клеммам). Достигнув предельного нагрева, термодатчик регулятора должен разомкнуть контакты цепи, на что укажет характерный щелчок. При остывании воды термодатчик восстановит электрическую схему — прозвучит ещё один щелчок при замыкании контактов реле. Всё это укажет на исправность терморегулятора.

Имеются только некоторые нюансы по его извлечению. Но нужно запомнить, что извлекать ТЭН для проверки необязательно, если доступ к его контактам свободный. У стиральных машин имеются сложности с определением места нахождения как трубчатого нагревателя, так и его терморегулятора. Но в случаях, когда в сопроводительной документации нет информации о месте нахождения этих элементов, по марке машинки можно отыскать её подробное устройство через интернет.

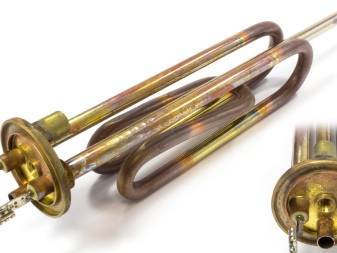

Проверка ТЭНа на водонагревателе большой мощности (бойлере) также не отличается от той проверки, что мы уже описали, но здесь вместе с ТЭНом обязательно следует проверить терморегулятор с датчиком.

Как проверить ТЭН мультиметром, смотрите далее.

Если ваша стиральная машина, водонагреватель или электрический чайник перестали нагревать воду – в первую очередь необходимо проверить Трубчатый ЭлектроНагреватель – ТЭН, встроенный в них. Проще всего диагностировать неисправность можно прозвонив его и замерив фактическое сопротивление.После этих несложных действий, вы будете точно знать, является ли он причиной поломки или виноват, например, термостат, проводка или что-то другое.

Весь цикл проверки трубчатого нагревателя должен включать:

Модели мультиметров

Электронная модель мультиметра с функцией поиска проводки в стене и аудиосигналом

Узнавать сопротивление ТЭНа принято посредством мультиметров. Можно встретить цифровые и аналоговые приборы. Они используются для схожих целей, но принцип функционирования различается. Независимо от варианта, выбранного для проверки нагревателя, перед его использованием нужно убедиться в отсутствии нарушения целостности (в том числе, повреждений изоляционного покрытия) проводов, ведущих от щупов к проверяемому аппарату.

Цифровые

При приобретении нового измерительного прибора предпочтительно выбирать модели этой группы. Конструкция включает контроллер, интегральную схему и экран, на котором отображается результат измерения. По точности показаний эти изделия превосходят аналоговые. Она не определяется настройкой нулевого значения или уровнем разряда аккумулятора – пользователь просто получает численные данные. Некоторые изделия оборудованы дополнительным функционалом – с их помощью можно узнать, где спрятана проводка в толще стены, протестировать радиодетали. Если тестирование ТЭНов является частью профессиональной деятельности, рекомендуется приобрести прибор, снабженный сигнализатором. Целостность электроцепи при работе с ним детектируется посредством аудиосигнала.

Стрелочные

Аналоговый мультиметр требует осторожного обращения со щупами, чтобы не вывести прибор из строя

Такие устройства напрямую подключаются к объекту тестирования. Радиоэлементы превращают сигнал в электроток, перемещающий помещенную в магнитное поле указательную стрелку. Работа с прибором требует строгого соблюдения полярности. При ошибке указатель движется в противоположную сторону до встречи с ограничителем, и при значительном по модулю значении сигнала мультиметр может выйти из строя. Если такую ошибку допустить при обращении с цифровым прибором, он уведомит об этом пользователя знаком «минус» на дисплее перед численным значением измеряемого параметра.

Как поменять нагревательное устройство?

Мы отыскали ТЭН и удостоверились в том, что его следует сменить. Для начала отключаем все провода. Чтобы в дальнейшем ничего не напутать, порядок их подключения рекомендуется предварительно зафиксировать фотоаппаратом.

Чтобы извлечь ТЭН, необходимо открутить гайку, расположенную в средней части устройства

Теперь нужно поддеть нагреватель отверткой и осторожно доставать, покачивая в разные стороны. Теперь рекомендуется сразу удалить накипь с других элементов, окружающих водонагревательный прибор

Новый ТЭН аккуратно устанавливается на специальные крепления. Если допустить ошибку, то во время работы он будет прикасаться к баку. Остается только подсоединить провода и собрать машинку, чтобы запустить ее для проверки.

Как оценить работоспособность?

Находим ТЭН

Для того чтобы проверить исправность ТЭНа, нужно сначала получить к нему доступ – а для этого потребуется разобрать стиральную машину. У большинства современных моделей ТЭН находится либо в передней, либо в задней части корпуса. Найти его довольно легко тремя способами:

• сравнить переднюю и заднюю стенку агрегата – какая из них больше, под той обычно и скрывается ТЭН;
• перевернуть стиралку на бок и найти ТЭН, сняв ее нижнюю часть;
• открутить верхнюю крышку и, отклонив машинку в сторону, обнаружить ТЭН.

Найдя ТЭН, можно сразу же демонтировать его, но специалисты советуют не торопиться с этим, пока вы не убедитесь в его неисправности. Поэтому для начала просто отсоедините идущие к ТЭНу провода.

Измеряем сопротивление

Самый доступный способ диагностики неполадок ТЭНа – это измерение его сопротивления. Для того чтобы его определить, нам понадобится найти значение всех элементов формулы:

R = U² / Р, где R – это сопротивление, U – напряжение, а Р – мощность.

Напряжение, которое подается на нагреватель, равно напряжению электрической сети: оно, как правило, составляет 220 вольт. Мощность ТЭНа вы можете узнать в соответствующем разделе руководства по эксплуатации стиральной машины. Если там этой информации обнаружить не удалось – в интернете есть данные касательно всех существующих моделей. Чаще всего она составляет 2000 Вт.

Теперь подставляем найденные значения, рассчитываем, и получаем искомую величину. По нашим значениям R = 220² / 2000 = 24,2 Ом.

Проверяем мультиметром

Полученное в результате расчета сопротивление – это показатель, при котором ТЭН может нормально функционировать. В случае неполадок нагревательного элемента сопротивление может изменяться, в результате чего происходят перебои с нагревом воды. Проверить сопротивление можно при помощи мультиметра – прибора, который позволяет измерить различные показатели электрического тока.

Затем настройте мультиметр: запустите режим измерения сопротивления, и задайте значение 200 Ом. Приложите щупы к клеммам нагревательного элемента. На экране прибора должен появиться результат измерения.

Если полученное число вышло равным или близким к тому, которое мы нашли по формуле, значит с ТЭНом все в порядке. Цифра «1» означает, что произошел обрыв внутри ТЭНа. Цифра «0» выводится в случае короткого замыкания. И в том, и в другом случае нагревательный элемент придется заменить.

Не забудьте еще проверить сам корпус ТЭНа на целостность. Как это сделать, смотрите в следующем видео.

В каких приборах используется ТЭН и как он работает

Диапазон применения ТЭН очень широк. Жизнь современного человека требует использования разнообразной техники, помогающей экономить время, делающей жизнь удобной и комфортной. Стиральная и посудомоечная машины, электроплиты и духовые шкафы, электробойлеры. Утюги, чайники и кипятильники. Теплые полы. Вот далеко не полный перечень техники бытового назначения, в которой используются электрические нагреватели. Это не считая невообразимо больше количество приборов, которые используются промышленностью.

При прохождении электрического тока по спирали трубчатого электронагревателя она очень сильно разогревается. Наполнитель трубки, которая является корпусом, защищает от поражения электротоком и эффективно передает полученное тепло окружающей среде, обеспечивая ее достаточный нагрев. Для обеспечения безопасности и повышения комфортности использования многие электрические нагреватели защищены от перегрева с помощью термодатчика отключающего их при достижении заданной температуры и включенные в цепь питания прибора последовательно с нагревательным элементом.

Особенности проверки

Прежде чем проверять исправность ТЭНа, необходимо рассчитать его сопротивление, воспользовавшись для этого формулой R=U2/P. Буквы в ней означают:

• R – сопротивление электронагревателя.
• U – величина подаваемого напряжения.
• P – мощность прибора, обозначенная на его корпусе.

Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Рассчитав ее по приведенной формуле, можно переходить непосредственно к диагностике. Проверка ТЭНа выполняется в следующем порядке:

• Отсоединить шнур прибора от электропитания.
• Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
• Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
• Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Подробно весь процесс на видео:

Эта процедура тоже выполняется с помощью мультиметра таким образом:

• Регулятором на панели тестера установить измеритель в режим зуммера.
• Прикоснуться щупами к корпусу и по очереди – ко всем контактам электронагревателя.

Если при соприкосновении щупов с клеммами прибор издает сигналы на высокой частоте, это говорит о том, что электричество «пробивает» на корпус. Дотрагиваться до такого прибора, если он подключен к сети, нельзя, иначе возможен сильный удар электротоком.

Как прозвонить ТЭН на обрыв или короткое замыкание

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

— Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

— Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Признаки и причины поломки

Как правило, машинка продолжает стирать даже холодной водой. Чтобы удостовериться в неисправности нагревательного прибора, необходимо разобраться в признаках, сообщающих о поломке элемента. Их не так уж и много:

• после процесса стирки белье пахнет не очень приятно;
• во время работы машинки стекло на дверце загрузочного люка не нагревается;
• вещи не отстирываются.

К числу причин подобной неприятности относятся следующие:

1. Обрыв или замыкание элемента. В таких случаях машинка или вообще не работает, или трудится непродолжительное время, потому что остальные элементы агрегата могут легко получить повреждения и даже перегореть.
2. Выход из строя цепи нагревательного прибора. В подобных ситуациях ТЭН ничем не выдает потерю работоспособности, и поломку выявить будет сложно. Но если агрегат стирает долго или периодически зависает, то проблему необходимо искать именно в обрыве.
3. Поломка реле ТЭНа. Устройство имеет датчик, отвечающий за уровень набора воды. При рабочем приборе вода доходит до нужного уровня, потом на электронику поступает команда на включение нагревателя. Случается, что элементы, контролирующие количество воды, за период эксплуатации загрязняются. Поэтому следует выполнить чистку прессостата и проверить датчик ТЭНа.

Зачастую пользователи не смотрят на то, что стиралка заканчивает процесс стирки несвоевременно, часть программы не выполняет, и относят такие неприятности на счет электроники. А это уже первые сигналы о помощи.

Как рассчитать электрическую мощность ТЭНа, зная его сопротивление

Измерив сопротивления, можно определить реальную мощность трубчатого электронагревателя и понять, соответствует ли она заявленной для прибора и достаточна ли для нагрева.

Для определения мощности, мы воспользуемся законом Ома, следующей формулой:

P=U 2 /R, Вт, где P – Мощность, Ватт; U – напряжение питающей сети, Вольт; R – Внутреннее электрическое сопротивление, Ом;

Пример расчета

Так, например, при измерении вы получили результат 20 Ом. Подставив в формулу, вычисляем:

P, Вт_{Мощность ТЭНа} = 220 2 В _{напряжение бытовой сети в квадрате} / 20 Ом_{сопротивление ТЭНа} = 2 420 Вт

Соответственно, мощность ТЭН, который мы испытывали, 2420 Вт, что полностью соответствует заявленному показателю в паспорте. А учитывая то, что все остальные тесты он прошёл успешно, значит проблема не в нём и нужно искать дальше, например прозвонить электрические цепи или замерить напряжение в розетке.

Если же мультиметр покажет результат 100 Ом, то мощность будет всего порядка 500Вт. Этого естественно недостаточно для штатной работы и полноценного нагрева воды.

Увеличение сопротивления может быть вызвано разными процессами: уменьшением сечения проводника, окислением или загрязнением контактов и т.д. В любом случае, такой замер даст вам нужную информацию для дальнейшего поиска причин.

Как видите, проверить работу ТЭНа достаточно просто, для этого вам нужен лишь мультиметр и немого свободного времени. Многие проблемы выявит простая прозвонка, а если она не помогла, то замеры параметров сопротивления нагревательного устройства.

Как самостоятельно прозвонить ТЭН? Тэн это трубчатый нагреватель. Но как проверить ТЭН с помощью мультиметра? В этой статье мы подробно расскажем о том, как проверить ТЭН на пробой с помощью обычного электрического мультиметра.

Как поменять

Ремонт бытовой техники и замену недействующих элементов стоит доверить мастеру

Занимаясь ремонтными работами самостоятельно, необходимо соблюдать осторожность. Чтобы заменить электронагреватель, владельцу прибора следует:

1. Купить ТЭН. Нужно выбирать устройство, подходящее марке машины.
2. Отсоединить провода. Чтобы при монтаже нового элемента не перепутать провода, следует предварительно сфотографировать крепления старого ТЭНа.
3. Открутить гайку, находящуюся в средней части нагревательного устройства.
4. Отсоединить нагреватель. Сделать это необходимо, поддев ТЭН отверткой, раскачивая устройство из одной стороны в другую.
5. Очистить от накипи соседние с электронагревателем элементы.
6. Присоединить новый ТЭН, пользуясь заранее сделанными фотографиями.
7. Прикрепить провода.

После этого нужно запустить прибор, чтобы проверить функционирование нового нагревателя. Если только что присоединенное устройство соприкасается с барабаном, элемент установлен неправильно.

Как проверить ТЭН стиральной машины

Есть несколько способов:

мультиметром;

• быстрый и легкий способ проверки на корпусную часть;
• определение работоспособности без прибора.

Когда у вас под рукой не окажется тестера, попробуйте выполнить проверку без вскрытия корпусной части. Понаблюдав за поведением стиральной машины, можно легко установить, что из строя вышел именно нагревательный прибор:

Вода не нагревается, но процесс стирки выполняется. На машинках с экранами будут мелькать сигналы, обозначающие данную ошибку

Если дисплей отсутствует, обратите внимание на мигающие лампочки.
Рабочий процесс не прекращается, вода нагревается, но времени для этого требуется значительно больше.
Машинка работает, вода прогревается, но от прикасаний к корпусной части ощущаются удары током, периодически срабатывает автоматика защиты.

Когда выявлена хоть одна указанная неисправность, то сомнений быть не может – плохо работает нагревательный элемент. Если вы не можете проверить тестером свой агрегат, рекомендуем обратиться за помощью к специалисту. Он уверенно определит, есть ли необходимость в замене элемента.

Есть еще несколько способов, которыми можно организовать проверку элемента без соответствующих инструментов:

• как только на корпусной части нагревателя появились темные точки, можно уверенно диагностировать пробой. Порой подобные точки скрыты накипью, ее необходимо очистить, чтобы окончательно убедиться в своих мыслях. С накипью отлично поможет справиться «лимонка»;
• не желаете разбирать свою машинку? В данном случае просто понаблюдайте за работой электрического счетчика. Запустите машинку на максимум. Когда счетчик крутит быстрее, это означает, что ТЭН еще работает;
• проверьте наличие вздутий на корпусе, царапин и иных повреждений. Их наличие уверенно подтвердит, что нагревательный прибор нуждается в замене;
• знатоки электричества могут поискать обрыв, пользуясь контрольной лампочкой, изготовленной самостоятельно.

Советы

• В процессе установки нового ТЭНа или возвращения на место старого тщательно проверяйте соединения – они должны быть полностью герметичны, иначе век жизни нагревателя (а, возможно, и всей стиральной машины) будет очень недолгим.
• Продлить срок службы ТЭНа можно, устраивая ему периодическую профилактику. Самое доступное средство – это лимонная кислота. Просто запустите стирку при пустом баке, засыпав вместо порошка пару столовых ложек лимонной кислоты. Но делайте так не чаще одного раза в год, иначе можно повредить металлическим элементам стиральной машины.

О других профилактических мерах вы можете узнать, посмотрев украинскую передачу «Все буде добре».

Как определить сопротивление ТЭН мультиметром

Последним этапом проверки мультиметром трубчатых электронагревателей бытовой техники, будь то утюг, чайник, водонагреватель или стиральная машина, является измерение сопротивления. Только после этого вы наверняка решите является ли ТЭН причиной неисправности бытовой техники или нет.

1. Обесточиваем электроприбор — выключаем из розетки

2. Разбираем, чтобы добраться до контактов

3. Отключаем от его контактов провода (обязательно необходимо прозвонить на утечку – описано выше)

4. Выставляем на мультиметре режим проверки сопротивления (для бытового оборудования достаточно диапазона до 100 Ом)

5. Подсоединяем щупы мультиметра к контактным стержням или клеммам ТЭНа, каждый к своему

6. Возможные результаты:

— «1», ТЭН неисправен, обрыв внутреннего токопроводящего стержня, пружины или нити.

— «0» или близкое к этому значение, говорит о коротком замыкании внутри ТЭНа. Электрический ток не проходит через весь нагреватель как положено, а протекает напрямую между контактами, например, через проводник с малым сопротивлением (через материал трубки, наполнитель, воду и т.д.)

— Показывает какую-то величину отличную от «0» и «1». Это и есть значение внутреннего электрического сопротивления ТЭН, значит он исправен. Осталось определить его мощность, достаточно ли её для нагрева.

Как видите, замер внутреннего удельного сопротивления трубчатого электронагревателя практически точь в точь соответствует режиму прозвонки. А почему это так и какая между ними разница, обязательно прочитайте в нашей статье – «Как прозванивать мультиметром».

Где находится

Узнайте расположение нагревательного устройства машины из инструкции. В зависимости от модели оно может находиться в различных местах прибора. Если инструкция к машине не сохранилась, найти элемент в домашних условиях можно самостоятельно:

1. Необходимо положить прибор на боковую сторону. Нужный элемент может находиться на дне.
2. На место нахождения ТЭНа указывают большие размеры задней панели. Чтобы убедиться в том, что устройство находится в задней части бытовой техники, панель можно снять.
3. Поиск ТЭНа также ведется через барабан. Для удобства поисков можно использовать фонарик.

Проверка ТЭНа водонагревателя

Если вы до этого момента не знали, как проверить ТЭН водонагревателя мультиметром, для вас хорошая новость – она практически ничем не отличается от рассмотренного ранее примера и не вызывает труда даже у неопытных пользователей. Порядок действий для тестирования полностью аналогичен описанному выше, так как конструкция ТЭНов в различном оборудовании практически ничем не отличается. Единственное дополнение – рекомендуется проверить и терморегулятор.

Также необходимо проверить элемент на наличие пробоя на корпус прибора. Как прозвонить ТЭН мультиметром вы уже знаете – об этом говорилось выше. Переведите тестер в режим зуммера и поочередно прикасайтесь к контактам, прислушиваясь к издаваемым мультиметром сигналам.

Технология проверки

Для прозвонки проводов мультиметр переводят в режим зуммера

При неполадках с бойлером следует проверить ТЭН на водонагревателе мультиметром – это самый надежный и точный способ оценки состояния детали. Перед тем как начать тестирование, нужно отделить от элемента токопроводящие проводники.

Последовательность проверочных работ:

1. Переключатель устройства ставится на спектр значений, куда должен попадать показатель ТЭНа. Его можно вычислить, зная потребляемую мощность прибора и его рабочее напряжение. Чем больше первый параметр, тем меньше значение сопротивления.
2. Щупы измерительного устройства ставятся к контактам прозваниваемого ТЭНа.
3. Если деталь не пришла в негодность, на дисплее вскоре обозначится цифровой показатель, близкий к полученному при расчетах. Цифра «0» на экране сигнализирует о ситуации короткого замыкания. Если на дисплее с левой стороны показалась единица, скорее всего, спираль элемента оборвалась. Использование аналогового измерителя в такой ситуации показывает бесконечность.
4. Затем ТЭН тестируется на электропробой. Переключатель устанавливают в положение типа «зуммер». Работают одним щупом. Им последовательно прикасаются к выводам нагревателя. Если мультиметр не издает никаких звуков, результаты проверки удовлетворительны. Если имел место высокий писк, произошло замыкание нагревателя на корпус.

Показатель терморегулятора замеряется способом, аналогичным описанному в пунктах 1-3. При столкновении с единицей, указывающей на обрыв, нажимают на кнопку блока предохранения. Когда термостат снова сможет работать, замеры продолжают.

Где находится элемент нагрева воды

Если рассматривать различные марки машинок (Индезит, Бош, LG), то ТЭН в каждом типе моделей может располагаться в разных местах, и удобнее всего к нему подбираться либо через заднюю панель, либо через переднюю.

Но если вы не в курсе этого, то все равно отыскать его можно самостоятельно:

• осматривается задняя панель машинки. Если крышка отличается большими размерами, то нагревательный прибор располагается за ней;
• машинку необходимо положить на бок, осмотреть дно. Возможно, так вы обнаружите нагреватель;
• легче всего снять заднюю панель. Если там ТЭНа нет, то ее легко будет установить на свое место.

Есть еще один вариант – с помощью фонарика просвечивается барабан машинки изнутри. При наличии хорошего зрения можно определить точное нахождение нагревателя.

Отыскав ТЭН, необходимо удостовериться в его работоспособности. Отметим, что для подобной процедуры демонтировать элемент нет необходимости.

Как проверить ТЭН стиральной машины

Проверить мультиметром стиральную машину на предмет неисправности электрического нагревателя не составит большого труда. Современные модели бытовых приборов обязательно оповестят о неполадки специальным звуковым сигналом, с указанием на дисплее устройства кода ошибки.

Расшифровка закодированной информации осуществляется при помощи инструкции к стиральной машине, в которой описываются наиболее распространённые неполадки данного устройства.

Если код ошибки указывает, что ТЭН устройства неисправен, то для того чтобы осуществить замену данного устройства, а также чтобы убедиться в отсутствии ошибки самодиагностики устройства, следует осуществить демонтаж нагревательного элемента. Работы должны производиться в такой последовательности:

• Обесточить электрическое устройство.
• Демонтировать заднюю защитную крышку устройства.
• Отсоединить провода, к которым подключён ТЭН.
• Открутить болты, с помощью которых ТЭН крепится к корпусу стиральной машины и аккуратно извлечь нагревательный элемент.

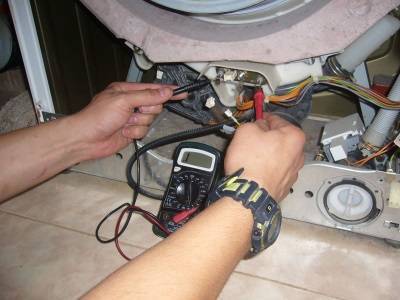

Проверка ТЭНа производится в такой последовательности:

• Включить измерительный прибор, и перевести его в режим измерения сопротивления.
• Соединить один щуп мультиметра с резьбовой клеммой с одной стороны ТЭНа, а другой щуп подключить ко второй клемме нагревательного элемента.

Если спираль, находящаяся внутри оболочки цела, то на дисплее мультиметра высветится значение от 10 до 100. Если ТЭН неисправен, то никаких значений измерительный прибор не покажет. Если мультиметр оснащён звуковым оповещателем, то высокочастотный сигнал оповестит о исправности ТЭНа. Отсутствие сигнала укажет на необходимость замены нагревательного элемента.

Если спираль находится в исправном состоянии, то нелишним будет проверить утечку электрического тока на корпус ТЭНа. Чтобы проверить ТЭН на пробой, необходимо перевести мультиметр в режим измерения сопротивления до 10 кОм и один щуп подключить к корпусу нагревательного элемента, а другой к одной из основных клемм.

Показания на дисплее мультиметра должны отсутствовать. Если используется стрелочный прибор, то стрелка должна оставаться неподвижной.

Если ТЭН необходимо проверить на стиральных машинах произведённых в советское время, то весь процесс осуществляется аналогичным образом, а поводом для начала проверки является отсутствие нагрева воды в устройстве.

Почему происходит поломка

Одной из наиболее частых причин поломки нагревателя является накипь, возникающая из-за постоянного контакта с водой. Слой накипи постепенно превращается в теплоизолятор, препятствующий теплообмену. Если налет своевременно не удалить, он разрушит верхний слой нагревательного устройства, оставив открытой электрическую спираль.

В результате машина будет тратить больше времени на стирку, что приводит к увеличению расхода электроэнергии. На белье могут появиться пятна, которых не было до стирки. Прибор становится опасным для дальнейшего использования из-за увеличения вероятности короткого замыкания.

Чтобы избежать поломки, необходимо проводить проверку ТЭНа. Электронагреватель следует периодически протирать специальными средствами, удаляющими накипь. Желательно контролировать химический состав воды. Наибольшую опасность для нагревателя представляет бикарбонат кальция.
