Как проверить транзистор, не выпаивая из схемы

Выпаивание из схемы определенного элемента сопряжено с некоторыми трудностями – по внешнему виду сложно определить, какое именно из них необходимо выпаивать.

Многие профессионалы для проверки транзистора непосредственно в гнезде предлагают использовать пробник. Этот прибор представляет собой блокинг-генератор, в котором роль активного элемента играет сама деталь, требующая проверки.

Система работы пробника со сложной схемой построена на включении 2 индикаторов, которые сообщают – пробита цепь, или нет. Варианты их изготовления широко представлены в интернете.

Последовательность действий при проверке транзисторов одним из таких приборов, следующая:

1. Сначала тестируется исправный транзистор, с помощью которого проверяют, есть генерация тока, или нет. Если генерация есть, то продолжаем тестирование. При отсутствии генерации меняются местами выводы обмоток.
2. Далее проверяется лампа Л1 на размыкание щупов. Лампочка должна гореть. В случае, если этого не происходит, меняются местами выводы любой из обмоток трансформатора.
3. После этих процедур начинается непосредственная проверка прибором транзистора, который предположительно вышел из строя. К его выводам подключаются щупы.
4. Переключатель устанавливается в положение PNP или NPN, включается питание.

Свечение лампы Л1 свидетельствует о пригодности проверяемого элемента схемы. Если же начинает гореть лампа Л2, значит есть какие-то неполадки (скорее всего пробит переход между коллектором и эмиттером);

Существуют также пробники с очень простыми схемами, которые перед началом работы не требуют никакой наладки. Они характеризуются очень малым током, который проходит через элемент, подлежащий тестированию. При этом, опасность его вывода из строя практически нулевая.

К такой категории относятся приборы, состоящие из батарейки и лампочки (или светодиода).

Для проверки нужно последовательно выполнить такие операции:

1. Подключить к наиболее вероятному выходу базы один из щупов.
2. Вторым щупом поочередно касаемся каждого из оставшихся двух выводов. Если в одном из подключений контакта нет, тогда произошла ошибка с выбором базы. Нужно начинать сначала с другой очередностью.
3. Далее советуют проделать те же операции с другим щупом (поменять плюсовый на минусовый) на выбранной базе.
4. Поочередное соединение базы щупами разных полярностей с коллектором и эмиттером в одном случае должно зафиксировать контакт, а в другом нет. Считается, что такой транзистор исправный.

Проверка составного транзистора

Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.

Рис 6. Эквивалентная схема транзистора КТ827А

Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.

Рис. 7. Схема для проверки составного транзистора

Обозначение:

• Т – тестируемый элемент, в нашем случае КТ827А.
• Л – лампочка.
• R – резистор, его номинал рассчитываем по формуле h21Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A — 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).

Тестирование производится следующим образом:

1. Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
2. Подаем минус – лампочка гаснет.

Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

Испытание полевого устройства

Процедура по таким элементам аналогична биполярным. Однако здесь имеются некоторые особенности:

1. Если положительный щуп приложен к мультиметру, а отрицательный к истоку, то происходит зарядка емкости и открытие перехода.
2. Перед проверкой канала сток-исток выполняют короткое замыкание всех выводов для разрядки емкости. Сопротивления снова увеличивают и можно повторно прозванивать их мультиметром.
3. Нередко ставятся внутренние диоды. Во время процедуры проявляются свойства полупроводникового прибора.
4. По указанной выше причине нужно убедиться в наличии диода, дабы измерение проходило без ошибок.
5. После первого процесса меняют местами щупы. На дисплее появится единица, указывая на бесконечное сопротивление. В противном случае транзистор неисправен.

За счет указанных моментов удается произвести качественную проверку полевых устройств, не задействовав при этом выпаивания. Если же у вас составной прибор, то проверка аналогична методике по биполярным устройствам.

Признаки неисправностей

Теперь мы знаем, как определить рабочий транзистор, а как проверить транзистор мультиметром и узнать, что он не рабочий? Тут тоже всё достаточно легко и просто. Первая неисправность элемента, выражается в отсутствии падения напряжения или в бесконечном большом сопротивлении, прямого и обратного p-n перехода.

То есть, при прозвонке прибор показывает «1». Это обозначает, что измеряемый переход в обрыве и элемент не рабочий. Другая неисправность элемента, выражается в наличии большого падения наряжения на полупроводнике (прибор при этом как правило пищит), или около нулевом значении сопротивления прямого и обратного p-n перехода. В таком случае пробита внутренняя структура элемента (короткозамкнута), и он не рабочий.

Определение цоколевки у транзистора

Теперь давайте научимся определять, где у транзистора находится база, эмиттер и коллектор. В первую очередь начинают искать базу элемента. Для этого включаем мультиметр в режим прозвонки.

Положительный щуп закрепляем на левую ножку, а минусовым последовательно производим измерение на средней и правой ножке. Мультиметр нам показал «1» между левой и средней ножкой, а между левой и правой ножкой показания составили 555 мВ.

Пока эти измерения не дают нам возможности, сделать какие-либо выводы. Двигаемся вперёд. Закрепляемся плюсовым щупом на средней ножке, а минусовым последовательно производим измерение на левой и правой ноге. Тостер показал значение равное «1» между левой и средней ногой, и 551 мВ, между средней и правой ногой.

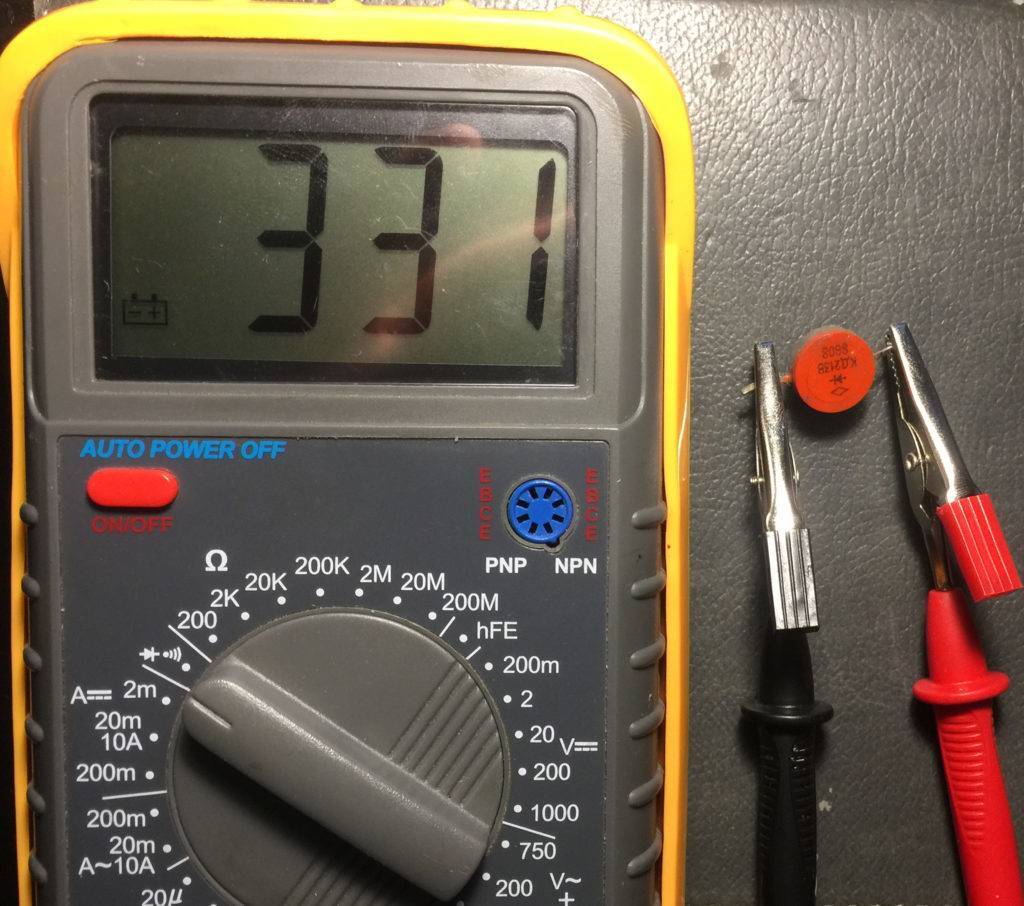

Прозвонка диода мультиметром.

Эти измерения, тоже не дают возможности сделать вывод и определить базу. Двигаемся дальше. Закрепляем плюсовой щуп на правой ноге, а минусовым щупом по очереди закрепляем среднюю и левую ногу, при этом производим измерения. В ходе измерения мы видим, что величина падения напряжения между правой и средней ножкой равна единице, и между правой и левой ножкой тоже равно единице (бесконечность). Таким образом, мы нашли базу транзистора, и она находиться на правой ноге.

Теперь нам осталось определить, на какой ноге коллектор, а на какой эмиттер. Для этого прибор следует переключить в измерение сопротивления 200 кОм. Измеряем на средней и левой ноге, для чего закрепим щуп с минусом на правой ноге(база), а плюсовой по очереди будем закреплять на средней ноге и левой, при этом проводя измерения сопротивления.

Получив измерения мы видим, что на левой ноге R=121,0 кOм, а на средней ноге R=116.4 кOм. Следует запомнить раз и навсегда, если вы будете в дальнейшем проверять и находить эмиттер и коллектор, что сопротивление коллекторного перехода в любых случаях меньше, чем сопротивление эмиттера.

Как работает

Полевой транзистор отличается от других разновидностей особенностями своего устройства. Он может относиться к одному из двух типов:

• с управляющим переходом;
• с изолированным затвором.

Первые из них бывают n канальными и p канальными. Первые из них более распространены. Они используют следующий принцип действия. В качестве основы используется полупроводник с n-проводимостью.

К нему с противоположных сторон присоединены контакты истока и стока. В средней части с противоположных сторон имеются вкрапления проводника с p-проводимостью — они являются затвором. Та часть полупроводника, которая между ними — это канал.

Если к истоку и стоку n канального транзистора приложить разность потенциалов, то потечёт ток. Однако при подаче на затвор отрицательного напряжения по отношению к истоку, то ширина канала для перемещения электронов уменьшится. В результате сила тока станет меньше.

Таким образом, уменьшая или увеличивая ширину канала, можно регулировать силу тока между истоком и стоком или изолировать их друг от друга. В p-канальных транзисторах принцип работы будет аналогичным.

Этот тип полевых транзисторов становится менее распространённым, а вместо него получают всё большее распространение те, в которых используется изолированный затвор. Они могут относиться к одному из двух типов: n-p-n или p-n-p. У них принцип действия является аналогичным. Здесь будет рассмотрен более подробно первый из них: n-p-n.

В этом случае в качестве основы для транзистора применяется полупроводник p-типа. В него встраиваются две параллельно расположенные полоски полупроводника с другим типом основных носителей заряда. Между ними по поверхности прокладывается изолятор, а сверху устанавливается слой проводника. Эта часть является затвором, а полоски — это исток и сток.

Когда на затвор подаётся положительное напряжение по отношению к истоку, на пластину попадает положительный заряд, создающий электрическое поле. Оно притягивает к поверхности положительные заряды, создавая канал для протекания тока между истоком и стоком.

Чем сильнее напряжение, поданное на затвор, тем более сильный ток проходит между истоком и стоком. Для всех типов полевых транзисторов управление происходит при помощи подачи напряжения на затвор.

Типы переходов электронов и дырок.

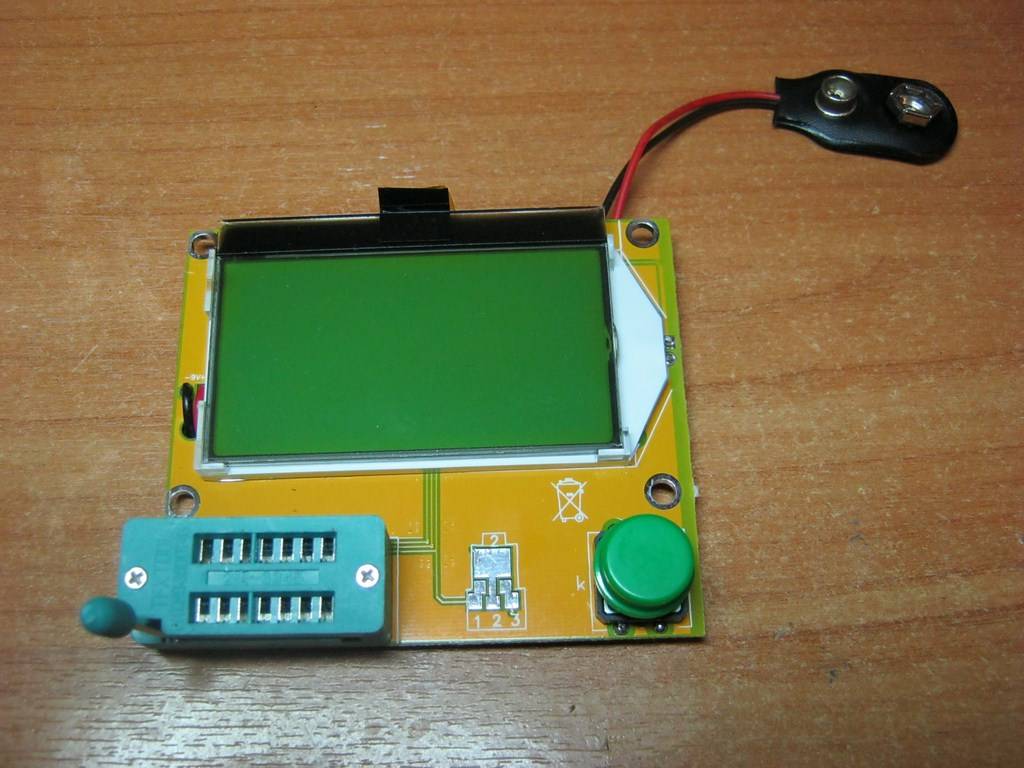

Как проверить МОП транзистор с помощью транзисторметра

Если проведенные выше операции для вас показались сложными и не понятными, существует самый простой способ. Но для этого придется раскошелиться на 500-600 рублей. Для этого нам понадобиться Универсальный R/L/C/Transistor-metr. Прибор, который уже есть у большинства электронщиков: как начинающих, так и прожженных:

Тупо вставляем МОП-транзистор в кроватку и нажимаем большую зеленую кнопку

Ну разве не чудо? Все параметры, как на ладони!

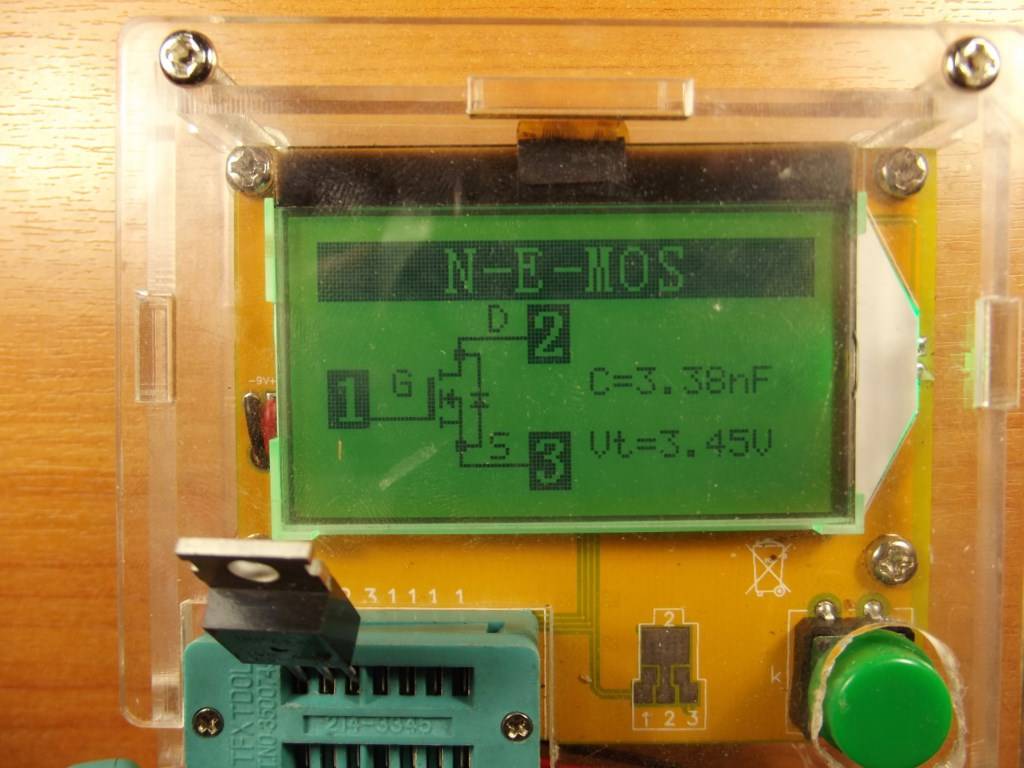

Что можно увидеть на дисплее?

1) Цоколевка выводов (D – Сток, G – Затвор, S – Исток)

2) Расположение внутреннего диода.

3) N-E-MOS, говорит нам о том, что это N-канальный МОП-транзистор

4) С – емкость Затвора, то есть та самая емкость:

5)Vt– пороговое напряжение открытия транзистора. Об этом параметре я  говорил еще в прошлой статье. В даташите оно указывается, как V_(GS)th.  Китайцы, что еще сказать).

Ну что, какой способ вам больше по душе? Для меня – второй ;-). Занимает секунды и экономит кучу времени. При проверке P-канального транзистора мультиметром первым делом меняем щупы на противоположные и проводим те же самые операции. Не забывайте также снимать с себя статическое электричество при проверке транзистора, иначе можете вывести его из строя. Благодаря этим способам, вы без труда сможете проверить МОП транзистор.

Основные типы транзисторов

Существует два основных типа транзисторов – биполярные и полевые. В первом случае выходной ток создается при участии носителей обоих знаков (дырок и электронов), а во втором случае – только одного. Определить неисправность каждого из них поможет прозвонка транзистора мультиметром.

Биполярные транзисторы по своей сути являются полупроводниковыми приборами. Они оборудованы тремя выводами и двумя р-п-переходами. Принцип действия этих устройств предполагает использование положительных и отрицательных зарядов – дырок и электронов. Управление протекающими токами выполняется с помощью специально выделенного управляющего тока. Данные устройства широко применяются в электронных и радиотехнических схемах.

В разных типах транзисторов у дырок и электронов – носителей электричества могут быть собственные функции. Более всего распространен тип п-р-п из-за лучших параметров и технических характеристик. Ведущую роль в таких устройствах играют электроны, выполняющие основные задачи по обеспечению всех электрических процессов. Они примерно в 2-3 раза более подвижные, чем дырки, поэтому и обладают повышенной активностью. Качественные улучшения приборов происходят также за счет площади перехода коллектора, которая значительно больше площади перехода эмиттера.

В каждом биполярном транзисторе имеется два р-п-перехода. Когда выполняется проверка транзистора мультиметром, это позволяет проверять работоспособность устройств, контролируя значения сопротивлений переходов при подключении к ним прямого и обратного напряжения. Для нормальной работы п-р-п-устройства на коллектор подается положительное напряжение, под действием которого открывается базовый переход. После возникновения базового тока, появляется коллекторный ток. При возникновение в базе отрицательного напряжения, транзистор закрывается и течение тока прекращается.

Базовый переход в р-п-р-устройствах открывается под действием отрицательного напряжения на коллекторе. Положительное напряжение дает толчок для закрытия транзистора. Все необходимые коллекторные характеристики на выходе можно получить, плавно изменяя значения тока и напряжения. Это позволяет эффективно проверить биполярный транзистор тестером.

Данные устройства представлены модификациями «р» или «п»-канального типа. Каналы могут располагаться вертикально или горизонтально, а их конфигурация бывает объемной или приповерхностной. Последний вариант также разделяется на инверсионные слои, содержащие обогащенные и обедненные. Формирование всех каналов происходит под воздействием внешнего электрического поля. Устройства с приповерхностными каналами имеют структуру, в состав которой входит металл-диэлектрик-полупроводник, поэтому они называются МДП-транзисторами.

Как проверить транзистор мультиметром — пошаговая инструкция как не выпаивая элемент проверить его на работоспособность (95 фото)

В мире электроники существует большое количество разных приспособлений и деталей. Их счёт идёт на миллионы и постоянно возрастает с изобретением всё новых приборов.

Несмотря на большое количество элементов электроники, каждый специалист данного направления знает о транзисторах. Это радиоэлектронный прибор, работающий на особых частотах, который имеет 3 вывода. Его работа заключается в уменьшении сопротивления силы тока.

• Как уже можно было догадаться сегодня речь пойдёт о том, как проверить транзистор мультиметром.

С чего нужно начать?

1. Прежде чем начать работу с мультиметром, нужно уметь им пользоваться, знать какую модель вы применяете, а также уметь подсоединять его к сети.
2. Узнать, что за модель вы используете, можно посмотрев на его маркировку.
3. Обычно маркировка находится на коробке от прибора и там имеется полная информация о нём, а именно:

• Модель транзистора.
• Страна производитель.
• Выпускающая фирма.
• Гарантия на товар.

Если же по каким-то причинам у вас нет коробки от транзистора, исправить это можно путём поиска похожей фотографии в интернете, где и будет подробное описание прибора.

Проверка биполярного транзистора мультиметром

Далее мы поговорим об инструкции, как проверить транзистор:

• Присоединить большой красный щуп (СЕМ) – это будет считаться минусом, а чёрный присоединить к (МА) – это плюс.
• Далее необходимо включить устройство и перенаправить его в режим прозвонки или можно перевести в режим сопротивления на ваше усмотрение.
• После чего на экране вы увидите величину сопротивления энергии. В норме она колеблется от 0,3 до 0,7 Ом.
• Чтобы отобразить минимальное сопротивление необходимо обозначить мощность вашего перехода, и после всего проделанного ваш прибор полностью настроен и готов к его активному и длительному использованию.

Как проверить транзистор не выпаивая его?

1. Выпаивание любой детали из электроприбора очень ответственно дело, при котором допущение малейшей ошибки может полностью вывести из строя любой электроприбор.
2. Так как проверить транзистор не выпаивая его из схемы?

Сначала нужно убедиться в его целостности.
Затем проверить его генерацию.
Далее вам следует обратить внимание на Л2, которое находится близ размыкания красных щупов.
Свечение лампы Л2 свидетельствует о его работоспособности.

Если лампа Л2 не будет гореть, то это является верным признаком того, что прибор сломан.

В таком случае не рекомендуется чинить его самостоятельно, так как велика вероятность того, что во время ремонта вы повредить остальные детали.

Советуем вам обратиться с такой проблемой к грамотному специалисту, который сможет починить транзистор.

Проверяем транзистор на плате

Теперь мы переходим к тому, как проверить транзистор на плате? Следует отметить, что это один из самых популярных вопросов по данной тематике.

На просторах интернета существует множество ответов на этот вопрос, но не все являются правильными с точки зрения физики и инженерии. Тестирование транзистора на плате происходит следующим образом:

Его сначала нужно подключить к плюсовой базе с помощью мощного источника. Если сделать всё правильно, то у вас должна загореться лампочка.

1. Чтобы провести аналогичное тестирование нужно аккуратно подать минус, в результате чего лампочка должна перестать светиться.

Проведение таких несложных манипуляций с прибором должно удостоверить вас о работоспособности детали. Если вы не получите таких результатов, то это свидетельствует о поломке транзистора.

Проверяем мультиметр транзистором IGBT

Транзистор IGBT был создан в Литве, и поэтому он несколько будет отличаться от отечественных приборов. Для его проверки вам необходимо осуществить каскадное соединение в биполярной структуре и затем посмотреть на показатели.

Далее провести прибор в режим полупроводника. Если все манипуляции сделаны верно, это показатель исправности мультиметра.

Заключение

Спасибо что воспользовались нашей статьёй. Мы попытались грамотно изложить мысли и ответить на все интересующие вопросы.

При работе с электроприборами будьте внимательны и тогда работа с ними принесёт невероятный энтузиазм и удовольствие. Желаем удачи!

Инструкция проверки тестером

Тестеры различаются по видам моделей:

1. Существуют приборы, в которых конструкцией предусмотрены устройства, позволяющие измерить коэффициент усиления микротранзисторов малой мощности.
2. Обычные тестеры позволяют осуществить проверку в режиме омметра.
3. Цифровой тестер измеряет транзистор в режиме проверки диодов.

В любом из случаев существует стандартная инструкция:

1. Прежде, чем начать проверку, необходимо снять заряд с затвора. Это делается так – буквально на несколько секунд заряд необходимо замкнуть с истоком.
2. В случае, когда проверяется маломощный полевой транзистор, то перед тем, как взять его в руки, обязательно нужно снять статический заряд со своих рук. Это можно сделать, взявшись рукой за что-нибудь металлическое, имеющее заземление.
3. При проверке стандартным тестером, необходимо в первую очередь определить сопротивление между стоком и истоком. В обоих направлениях оно не должно иметь особого различия. Величина сопротивления при исправном транзисторе будет небольшой.
4. Следующий шаг – измерение сопротивления перехода, сначала прямое, затем обратное. Для этого необходимо подключить щупы тестера к затвору и стоку, а затем к затвору и истоку. Если сопротивление в обоих направлениях имеет разную величину, триодное устройство исправно.

Как проверить транзистор без мультиметра

Проверка транзистора без использования мультиметра возможна не всегда. Применение при измерениях лампочек и источников питания может с высокой вероятностью вывести из строя проверяемый элемент.

Проверка транзистора биполярного типа может быть сделана простейшей контролькой из батарейки 4,5 В, «минус» которой соединен с лампочкой от карманного фонаря. Попарно подключаете «плюс» и второй контакт лампы к выводам. Если при подключении в любой полярности к паре «К-Э» лампа не загорается — переход исправен. Подключить через ограничительный резистор «плюс» на «Б». Лампу поочередно соединяем с выводами «Э» или «К» и проверяем эти переходы. Чтобы протестировать транзистор другой структуры, изменяем полярность подключения.

Эффективно использовать для проверки транзисторов приборы, сделанные своими руками и схемы которых достаточно доступны.

Проверка встроенного обратного диода

Практически в любом современном полевом транзисторе, за исключением специальных их типов, параллельно цепи сток-исток включен внутренний «защитный» диод. Наличие этого диода внутри полевика обусловлено особенностями технологии производства мощных транзисторов. Иногда он мешает, считается паразитным, однако в большинстве полевых транзисторов без него, как части цельной структуры электронного компонента, не обойтись.

Следовательно, в исправном полевом транзисторе данный диод тоже должен быть исправным. В n-канальном полевом транзисторе данный диод включен катодом к стоку, анодом — к истоку, а в p-канальном — анодом к стоку, катодом — к истоку. Включите мультиметр в режим «прозвонки» диодов. Если полевой транзистор является n-канальным, то красный щуп мультиметра приложите к его истоку (source), а черный — к стоку (drain).

Транзисторы являются одними из самых широко применяемых радиоэлементов. Несмотря на свою надёжность, они нередко выходят из строя, что связано с нарушениями режима в их работе. При этом поиск неисправного элемента в связи со спецификой устройства полевого транзистора вызывает определённые трудности.

Обычно сток находится посередине и соединен с проводящей подложкой транзистора, а истоком является правый вывод (уточните это в datasheet). В случае если внутренний диод исправен, на дисплее мультиметра отобразится прямое падение напряжения на нем – в районе 0,4-0,7 вольт. Если теперь положение щупов изменить на противоположное, то прибор покажет бесконечность. Если все так, значит внутренний диод исправен.

Порядок измерений.

Проверка цепи сток-исток

Полевой транзистор управляется электрическим полем затвора. И если емкость затвор-исток зарядить, то проводимость в направлении сток-исток увеличится. Итак, если транзистор является n-канальным, приложите черный щуп к затвору (gate), а красный — к истоку, и через секунду измените расположение щупов на противоположное — красный к затвору, а черный — к истоку. Так мы сначала наверняка разрядили затвор, а после — зарядили его. Затвор обычно слева, а исток — справа.

Теперь красный щуп переместите с затвора — на сток, а черный пусть останется на истоке. Если транзистор исправен, то как только вы переместите красный щуп с затвора на сток, мультиметр покажет что на стоке есть падение напряжения — это значит, что транзистор перешел в проводящее состояние.

Теперь красный щуп на исток, а черный — на затвор (разряжаем затвор противоположной полярностью), после чего снова красный щуп на сток, а черный — на исток. Прибор должен показать бесконечность — транзистор закрылся. Для p-канального полевого транзистора щупы просто меняются местами.

Проверка транзистора без выпаивания.

Если прибор запищит

Если на этапе проверки сток-исток прибор запищит, это может быть вполне нормальным, ведь у современных полевых транзисторов сопротивление сток-исток в открытом состоянии бывает очень маленьким. Как вариант, можно соединить затвор с истоком и в таком положении прозвонить сток-исток (для n-канального красный на сток, черный — на исток), прибор должен показать бесконечность.

Главное — чтобы не было звона затвор-исток и сток-исток, особенно в тот момент когда затвор заряжен противоположной полярностью.

Биполярный

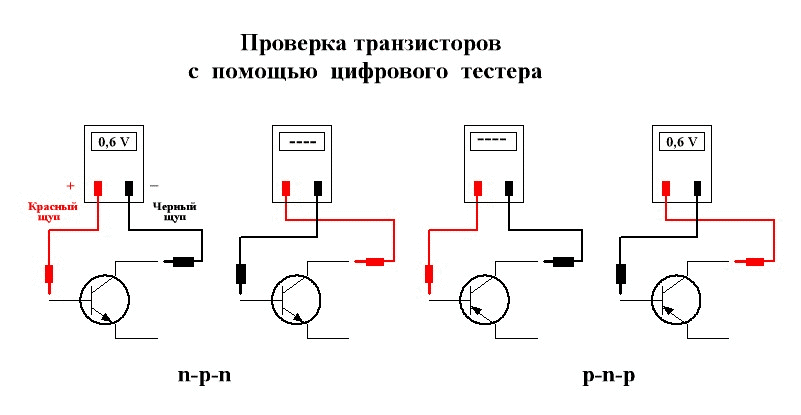

Как проверить биполярный транзистор мультиметром? В первую очередь нужно выяснить, к какому из двух подтипов — npn или pnp он относится. Для этого вспомним, что же вообще такое биполярный транзистор.

Это полупроводниковый элемент, в котором реализован так называемый npn или pnp переход. N-p-n — это переход «электрон — дырка — электрон», p-n-p, соответственно, наоборот, «дырка — электрон — дырка».

Конструктивно он состоит из трех частей — эмиттера, коллектора и базы. Фактически биполярник — это два сопряженных обыкновенных диода, у которых база является общей точкой соединения.

На схеме pnp транзистор отличается от своего npn-собрата направлением стрелки в круге — стрелки эмиттерного перехода. У схемы p-n-p она направлена к базе, у n-p-n — наоборот.

Эту разницу нужно знать для проверки биполярного транзистора. Pnp-схема открывается приложением к базе отрицательного напряжения, npn — положительного. Но перед этим необходимо выяснить, какой из контактов проверяемого транзистора является базой, какой эмиттером, а какой коллектором.

Инструкция здесь может быть следующая:

1. красный (плюсовой) щуп подключается к первому попавшемуся выводу, например левому, черным (минусовым) поочередно касаются центрального и правого. Фиксируют значение «1» на центральном, и 816 Ом, например, на правом;
2. красный щуп мультиметра закорачивают с центральным контактом, черный — поочередно с боковыми. Прибор выдает «1» на левом и какое-либо значение, допустим, 807 — на правом;
3. при контакте красного щупа мультиметра с правым выводом, а черного — с левым и центральным получаем в обоих случаях «1». Это означает, что база определена — это и есть правый контакт транзистора. А сам транзистор — pnp-типа.

В принципе, этого достаточно, чтобы сказать, что транзистор исправен. Теперь, чтобы проверить его структуру и конкретное расположение эмиттера и коллектора, закорачиваем черный (минусовой) щуп мультиметра с базой, а красный — по очереди с левым и центральным контактом.

Тот контакт, что дает меньшую величину сопротивления, будет коллекторным (в нашем случае 807 Ом). Тот, что большую — 816 Ом — является эмиттерным.

Проверка транзистора npn типа происходит так же, только к базе прикладывается плюсовой контакт.

Это способ проверки p-n переходов между базой и коллектором и базой и эмиттером. Показания мультиметра могут быть разными, в зависимости от типа транзистора, но всегда будут лежать в пределах 500-1200 Ом.

Для завершения испытания коснитесь щупами эмиттера и коллектора. Исправный элемент при этом будет выдавать бесконечно большое сопротивление вне зависимости от своего типа, как бы вы ни меняли полярность. Если значение на экране отличается от «1» — один из переходов пробит, деталь непригодна к работе.

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Рисунок 2. Фрагмент спецификации на 2SD2499

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Проверка биполярного транзистора

Указанная процедура для биполярных транзисторов начинается с грамотной настройки прибора. Устройство переключают в режим проверки полупроводников, на дисплее должна высвечиваться единица. Выводы подключаются по аналогии с режимом измерения сопротивления. С портом СОМ соединяют провод черного цвета, а на выходе для измерения напряжения, сопротивления и частоты подключают красный провод. Если мультиметр не имеет соответствующего режима, то процесс следует вести в режиме измерения сопротивления при выставлении на максимум.

Еще важно, чтобы батарея мультиметра была полностью заряжена и исправны щупы. При соединении кончиков об исправности свидетельствуют писк прибора и нули на экране

Порядок действий в данном случае идет по таким шагам:

• Правильно соединяем выводы мультиметра и транзистора. Определяем местонахождение базы, коллектора и эмиттера. Щупы меняют местами до тех пор, пока не произойдет падение напряжения. Проводим проверку по парам база-эмиттер или база-коллектор.
• Пара база-коллектор означает, что красный щуп подведен к базе, черный же — к коллектору. Соединение работает в режиме диода и проводит ток лишь в одном направлении.
• При проверке через соединение база-эмиттер черный провод подключают к эмиттеру. Ток также проходит исключительно в прямом направлении.
• Переход эмиттер-коллектор исправен в том случае, если сопротивление на экране стремится к бесконечности.
• Подключаем мультиметр к каждой паре контактов в обоих направлениях в обратном направлении, к базе включают черный щуп. Полученные результаты сравниваются.
• Работоспособность устройства подтверждается наличием конечного сопротивления, обратная полярность показывает единицу.

В результате не потребуется выпаивания элемента на предмет его исправности. Если же вы хотите использовать для проверки лампочки и другие элементы, то не рекомендуется этого делать, поскольку есть риск окончательно испортить транзистор биполярного типа.
