Чем грозит превышение разрешенной мощности?

На текущий момент при обнаружении превышения максимальной нагрузки электрокомпания вводит режим ограничения потребления. Основанием для этого является нарушения обязательств, прописанных в договоре энергоснабжения. Как правило, ограничение потребления это отключение электрического тока. Алгоритм отправки такого уведомления показан на рисунке.

Пример уведомления потребителя

По истечении 10 дней, после отправки уведомления компания производит отключение энергоснабжения. Чтобы избежать этого потребитель должен в десятидневный срок устранить нарушение, после чего обратиться к поставщику услуг для составления соответствующего акта. Подача электроэнергии будет возобновлена после оплаты электрической компании пени в соответствии с договором.

Более серьезные последствия могут возникнуть в том в случае, если помимо нарушения объема выделенной энергии будет выдвинуто обвинение в бесконтрольном потреблении электроэнергии. Основанием для этого будет снятие пломб с вводного автомата. Получить более подробную информацию о последствиях бесконтрольного потребления электричества, правил учета электроэнергии и т.д., можно на нашем сайте.

Пломба на вводном автомате (отмечена красным)

Что такое превышение разрешённой мощности

Допустим, что у нас есть объект, на который установленная электрическая мощность равна, например, 15 кВт. Объект не примут в эксплуатацию, если ввод и распределение электроэнергии не соответствуют выданному ТУ на подключение к электросети или модернизации действующей системы. Она обычно ограничивается вводными автоматическими выключателями.

Но допустим вы несанкционированно, другими словами самостоятельно, заменили автоматический выключатель на больший по току. Или подключились к сети в обход прибора учета.

В результате этого вы сможете подключать большую мощность потребителей электроэнергии, хотя по договору делать это вам запрещено. Если в договоре указана разрешённая мощность 15 кВт, а при проверке Вашей электроустановки представителями энергоснабжающей организации замеры токовой нагрузки на вводе показали, что установленная мощность по расчету составила, например, 20 кВт. Тогда факт превышения считается зафиксированным.

После чего к вам пришел работник энергосбыта и замерил фактическое потребление по вводу, например, 20 кВт. Тогда факт превышения считается зафиксированным.

Расчет необходимой мощности

Вычисления производятся, если требуется определить, хватит ли выделенного объема. Максимальная нагрузка рассчитывается как сумма всех приборов, включенных единовременно. При утере техпаспорта или затирании наклейки на оборудовании стоит обратиться к данным таблицы.

Установленная мощность для электрических станций

Для электрических станций установленная мощность вычисляется суммированием номинальных мощностей отдельных генераторов и связанных с ними двигателей. Почти всегда эти значения идентичны. В случаях несовпадения расчет ведут по меньшей мощности.

В результате на дорогих станциях с большой экономией топлива стоимость электроэнергии чрезвычайно зависима от режима потребления. Поэтому для крупных станций выгодно использовать установленную мощность максимум часов в год, а для мелких ГТУ с большим расходом горючего включение целесообразнее производить в часы пика нагрузок, когда общее время работы в годовом исчислении невелико.

Определение максимальных мощностей потребителей

Определяем мощность нагрузки подстанции

S_пс= •U_dн•(2•I_эА•0,65•I_эВ)•0,83•К_М ;кВА (2.1)

где, U_dн— номинальное выпрямленное напряжение на шинах подстанции, кВ,

U_dн = 10кВ;

I_эА и I_эВ-эффективные токи подстанции, А;

К_М — коэффициент, учитывающий влияние внутри суточной неравномерности движения, К_М=1,45.

S_пс= 10•(2•470+0,65•540)•0,83•1,45 = 15537,18 кВА

Максимальную активную мощность потребителей определяем по формуле

P_max=P_y•K_c, кВт (2.2)

где, P_y— установленная мощность потребителей электроэнергии, кВт;

К_с — коэффициент спроса, учитывающий режим работы, загрузку и к.п.доборудования.

Потребитель №1

P_max1=P_y1• К_с1 = 1400• 0,55 = 770кВт

Потребитель №2

P_max2 = P_y2•К_c2= 1300 • 0,5 = 650 кВТ

Потребитель №3

Р_mах3 = Р_уз•К_cз = 1600 • 0,51 = 816 кВт

Потребитель №4

Р_mах4 = Р_у4 •К_С4 = 1500 • 0,52 = 780 кВт

Определяем реактивную мощность потребителей

Q = P_max•tgц кВар (2.3)

где tgц определяется по известному значению cosц.

P_max — активная мощность потребителя.

Потребитель №1

Q₁= P_max1•tg_ц1 =770•0,48 = 369,6 кВар

Потребитель №2

Q₂=Р_max2•tg_ц2 = 650 • 0,62 = 403 кВар

Потребитель №3

Q₃ = Р_mах3•tg_ц3= 816• 0,54 = 440,64 кВар

Потребитель №4

Q₄= Р_mах4•tg_ц4= 780 • 0,57 = 444,6 кВар

Определяем активную суммарную нагрузку

• ?Р_max = Р_mах1 + Р_mаx2 + Р_mахЗ + Р_mах4,+ Р_mах5, кВт (2.4)
• ?P_max= 770 + 650 + 816 + 780 = 3016 кВт

Определяем суммарную реактивную мощность потребителей

• ?Q_max = Q₁ + Q₂ + Q₃ + Q₄ + Q₅, кВар (2.5)
• ?Q_max = 369,6 + 403 + 440,64 + 444,6 = 1657,84 кВар

На основании полученных максимальных мощностей и заданных типовых графиков нагрузки вычисляем активные мощности каждого потребителя для каждого часа суток по формуле

кВт, (2.6)

где p_n — число процентов из типового графика для n — го часа;

100 — переводной коэффициент из процентов в относительные единицы.

Данные расчета активной нагрузки по часам суток для каждого потребителя сводим в таблицу 2.1

Таблица 2.1 Расчет активной нагрузки потребителей

На основании данных таблицы 2.1 строим график суммарной нагрузки потребителей рис.2.1.

Что такое выделенная мощность электроэнергии

Если объяснять значение это термина простым языком, то выделенная (или разрешенная) мощность это максимально допустимая нагрузка на сеть потребителя. Она устанавливается в соответствии с действующими нормами и указывается в договоре электроснабжения.

Тем, кто хочет детально разобраться в этом вопросе, должен иметь представление о присоединенной, установленной, единовременной и разрешнной мощности. Дадим краткое определение каждой из них:

• Присоединенная, под данным термином подразумевается суммарная установленная мощность всех электроприемников, запитаных от сети потребителя.
• Установленная – номинальная активная мощность, указанная в технической документации к электрооборудованию, то есть та, при которой устройства потребителя будут работать в штатном режиме.
• Единовременная – расчетная величина потребляемой мощности оборудования электроустановки за определенное время.
• Выделенная (разрешенная) – максимальна единовременная мощность, которую потребитель может подключить к сети энергоснабжающей компании. Данный параметр указывается в ТУ на присоединение энергопринимающих объектов и в договоре между потребителем и организацией, поставляющей электроэнергию.

Как происходит увеличение мощности технологического присоединения?

Для того, чтобы увеличение мощности технологического присоединения было осуществлено, необходимо обратиться в сетевую компанию с соответствующей заявкой. К ней потребуется приложить акт об осуществлении технологического присоединения, а также причину, по которой вам требуется увеличение мощности с указанием новой величины. Если вы являетесь собственником помещения и проводили технологическое присоединение самостоятельно, с решением этих вопросов проблем не будет. А вот если помещение арендуется, потребуется потратить дополнительное время на то, чтобы получить документы от собственника, а также его разрешение на увеличение мощности.

Если увеличение мощности технологического присоединения происходит в помещении, расположенном в жилом доме, вам потребуется также разрешение управляющей компании. Иногда управляющая компания берет на себя подачу документов в «Ленэнерго», однако на деле так бывает далеко не всегда. Поэтому подготовьтесь к тому, что, если вы будете подавать документы самостоятельно, вам потребуется предоставить также документы, подтверждающие полномочия управляющей компании. Получить такие документы бывает еще труднее, чем согласие собственника.

Алгоритм, по которому происходит увеличение мощности технологического присоединения следующий:

• Подготавливаются документы, необходимые для увеличения мощности. Полный перечень документов, разделенный по типам заявителей, можно найти на официальном сайте «Ленэнерго». Мы рекомендуем вам предоставлять полный перечень документов, включая рекомендованные к предоставлению и необязательные к предоставлению: это увеличит ваши шансы на быстрое и положительное рассмотрение вашей заявки.
• Заполняется заявка на увеличение мощности. Она точно такая же, как и заявка на обычное технологическое присоединение, только при заполнении потребуется указать другую причину обращения.
• Предоставляется проектная документация по объекту. Разработка проектной документации для увеличения мощности осуществляется на основании предыдущей проектной документации, архитектурного проекта, а также требований действующего законодательства и сетевой компании. Согласование проектной документации проводится непосредственно в «Ленэнерго».
• Получаем технические условия. Те, кто уже сталкивался с технологическим присоединением, знают: получить хорошие технические условия самостоятельно нельзя. Увеличение мощности технологического присоединения для вашего объекта – очередной повод для сетевой компании модернизировать собственные сети, и это надо вовремя пресечь. Помощь специалистов позволит снизить итоговую стоимость увеличения мощности, а также существенно ускорить процесс.
• Выполнение технических условий при увеличении мощности требует куда более внимательного и серьезного отношения. Модернизировать уже существующую сеть куда труднее, чем проложить новую, поэтому обращаться необходимо исключительно к профессионалам.
• Получение соответствующих актов.
• Изменение договора со сбытовой компанией, определение нового тарифа и порядка расчетов. В этом случае, кстати, помощь специалистов также не помешает: они проследят за тем, чтобы вам был рассчитан выгодный тариф, что позволит снизить ваши расходы на оплату электроэнергии.

Итак, как мы видим, увеличение мощности технологического присоединения ничуть не легче, чем первичное технологическое присоединение. Кроме того, сетевая компания может отказать вам в увеличении мощности, мотивируя это отсутствием технической возможности. Самостоятельно вы никак не сможете проверить, так ли это, или есть какие-то иные причины отказа, поэтому лучше всего обращаться к специалистам заранее.

Как узнать, сколько мощности выделено?

Те, кто не знает объем разрешенной мощности для дома или квартиры, может воспользоваться следующими способам получения информации:

1. Взять справку в энергоснабжающей компании. Следует учитывать, такая услуга считается платной, например в Мосэнергосбыте за нее придется заплатить от 1,3 до 3,1 тыс. рублей, в зависимости от категории жилого объекта.
2. Поискать нужный параметр в договоре на энергоснабжение или ТУ.
3. Получить информацию эмпирическим путем, посмотрев параметры вводного защитного устройства. Дело в том, что оно в большинстве случаев, помимо своих прямых функций, играет роль ограничителя мощности. Чтобы установить ее максимальное значение, достаточно узнать рабочий ток автомата.

Параметры рабочего тока (отмечены красным)

На рисунке показан диффавтомат с рабочим током 32 А (I_ном). Следовательно, максимально допустимую мощность нагрузки можно вычислить по формуле: P_макс = U x I_ном х 0,8; где U – номинальное напряжение сети. Следовательно, 230 х 32 х 0,8 ≈ 5,5 кВт.

Из всех представленных вариантов самый надежный – первый, тем более справка все равно будет нужна, если планируется увеличение выделенной мощности (она входит в пакет необходимых документов).

Расчету, основанному на рабочем токе вводного автомата, не стоит слишком доверять. Некоторые модели современных электронных счетчиков имеют встроенное реле нагрузки. В таких случаях номинальный ток автомата может быть завышен.

Расчетная мощность общественных зданий

1. В целом для общественных зданий применяется формула:

Р = Ргр х k x а, где:

• Ргр – установленная мощность группы приемников в кВт,
• k – коэффициент одновременности для этой группы,
• a – коэффициент использования номинальной мощности для данной группы приемников.

Оба коэффициента находятся в специальных таблицах.

1. С учетом фактора спроса на электроэнергию используется другое выражение:

Р = Kс х Ргр, где Kc – коэффициент спроса (определяется по таблице).

Величина Кс для нежилых объектов колеблется от 0,2-0,4 до 1.

В методе коэффициента спроса расчетная нагрузка не зависит только от количества установленных приемников. Это связано с различными коэффициентами спроса. Для больших объектов с множеством разнообразного оборудования следует принимать меньшие значения Кс.

В непромышленных зданиях: офисах, школах, больницах, театрах, гостиницах и т. д., где доминируют осветительные приемники и нагревательные устройства, предполагают, что cos φ = 1.

Расчетная мощность здания коммунального хозяйства (котельные, насосные станции) должна определяться на основе данных каталога изготовителей электрических устройств, планируемых к установке, в соответствии со следующими формулами:

1. реактивная мощность одного приемника:

Q1 = tg φ х Р1.

1. для группы:

Q = Кс х Qгр, где:

• для Qгр складываются все вычисленные значения отдельных приемников,
• Кс – коэффициент спроса.

1. активный мощностной показатель для группы:

Р = Kс х Ргр.

1. общая мощность:

S = √(Р² + Q²).

Важно! Исходя из приведенных значений мощностей, вычисляется tg φ для группы: tg φ = Q/P. Если его значение больше указанного в технических условиях для подключения, принимается решение о компенсации реактивной мощности

Для трансформаторной подстанции, с которой будут питаться жилые и коммунальные здания, расчетная мощность определяется:

S =√(P² + Рз² + Рос²) + (Q² + Qз² + Qос²), где:

• P и Q – показатели для зданий коммунального хозяйства;
• Рз и Qз – для жилых зданий;
• Рос и Qос – для установок уличного освещения.

Часы для расчета фактической величины мощности на розничном рынке

Как измерить потребляемую мощность и проверить счётчик Как измерить потребляемую мощность и проверить счётчик Знать мощность требуется во многих случаях. Например: Для расчёта требуемых сечений кабеля электропроводки. Для определения расхода электроэнергии потребляемая мощность. Остановимся на потребляемой мощности подробней. Сейчас много бытовой техники. Указаны примерное время работы в часах и месячный расход электроэнергии. Конечно данные усреднённые, можно составить подобную таблицу для своей техники. Посчитать по новым данным. Как можно измерить мощность в быту? Самый распространённый способ при помощи счётчика электроэнергии.

Расчет максимальной мощности на вводе

Под электрической нагрузкой понимают величину электрического тока протекающего в сети при включенном электроприемнике или группе электроприемников.

По электрическим нагрузкам производят выбор проводников (конструктивное исполнение, сечение) на всех ступенях выработки, преобразования, передачи и использование потребителем электрической энергии и ее распределении. Существует 3 метода определения электрических нагрузок объектов:

1 Метод построения суточного графика электрических нагрузок;

2 Метод упорядоченных диаграмм или метод эффективного числа электроприемников;

3 Аналитический метод

Для расчета нагрузки на вводе в здание молочного блока применяется метод построения суточного графика электрических нагрузок. Так как на объекте можно установить четкий по времени цикл технологического оборудования.

Для построения графика нагрузок составляется вспомогательная таблица № 7.

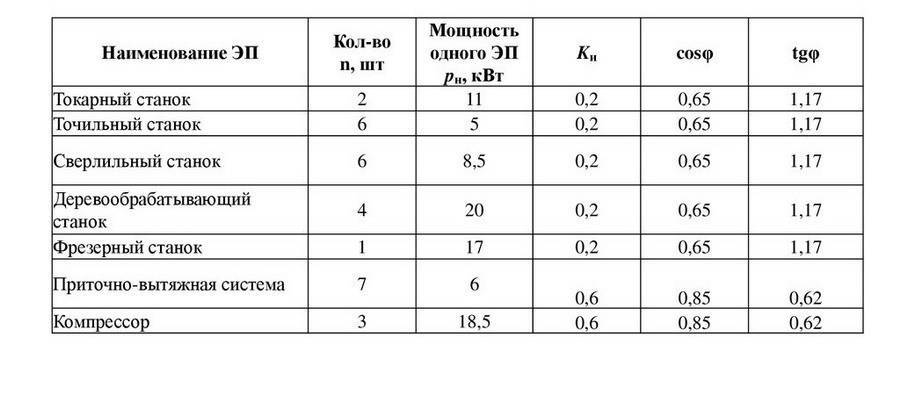

Таблица № 7. — Вспомогательная таблица для построения графика нагрузок.

Составляется суточный график нагрузок (рисунок 1).

Рисунок 1- График электрических нагрузок.

Из графика видно, что максимальная активная мощность:

Определяется установленная мощность суммированием всех нагрузок, имеющихся на объекте:

, (32)

где — мощность i-й нагрузки, кВт.

Электропотребление за сутки определяется через геометрическую площадь графика:

(33)

Среднее значение электропотребления за сутки:

(34)

Среднее значение коэффициента мощности нагрузок, участвующих в формировании максимума нагрузок:

(35)

Определяется полная мощность на вводе:

(36)

Ток на вводе в момент максимума нагрузки:

(37)

По рабочему току определяем сечение вводного кабеля, исходя из условия.

I_доп ? Iр_, (38)

I_{доп = 65А}? I_{р = 52,65А.}

Принимаем к установке кабель на вводе АВБбШв 5*25.

Расчет необходимой мощности

Данный расчет понадобится, чтобы понять будет ли достаточным объем выделенной электрической мощности для квартиры или дома. Для этого понадобится рассчитать величину максимальной нагрузки, просуммировав соответствующие параметры всех электроустановок потребителя. Причем необходимо принимать в расчет все бытовые электроприборы, которые могут быть включены одновременно.

Как правило, вся необходимая информация указывается на наклейке, прилепленной к корпусу оборудования, или приведена в документации. В том случае, если наклейка стала нечитабельной, а технический паспорт потерялся, можно воспользоваться таблицей, где приведена типовая активная мощность бытового оборудования.

Таблица ориентировочной потребляемой мощности различной бытовой техники

Рассчитав суммарное потребление, не спешите считать работу завершенной, необходимо добавить резерв с учетом возможного увеличения нагрузки со временем. Как правило, размер резерва устанавливают в 20-30% от расчетных параметров.

Сложив эти две величины, мы получим результат, который можно сравнить с разрешенной мощностью. Если она окажется меньше расчетных нагрузок, имеет смысл задуматься о заявке на получение дополнительных 1 кВт или 3 кВт. Подробно о присоединении дополнительных киловатт будет рассказано ниже.

Что это такое

При капитальном строительстве времен СССР, например в хрущевках, т.е. в большей части жилых помещений эксплуатируемых и по сей день еще на этапе проектировки выделенная мощность была по норме 1,5 кВт на 1 квартиру. Позже установленная норма электроэнергии выросла до 3 кВт, поскольку возникла необходимость её увеличить в связи с возросшей «прожорливостью» потребителей. Практика показывает, что в электрощитах и счетчиках обычно устанавливались пробки по 10-16 Ампер, так чтобы максимальный ток потребляемой квартирой был ограничен общей мощностью электроэнергии в 3 кВт для квартир с газовой плитой. Для квартир, где установлена электроплита, выделяется 7 кВт. В новостройках выделенная мощность может доходить и до 15 кВт. Такой разброс вызван тем, что во времена строительства старых домов (60-е, 70-е) просто не было таких мощных потребителей и такого количества бытовой техники как сейчас.

Выделенная мощность – это максимальное количество потребляемой электроэнергии в один момент времени.

Кроме того, чтобы войти в установленный лимит, иногда нужно сделать ввод не 1 фазы, как зачастую и бывает, а целых 3 фазы. Это необходимо для подключения современной бытовой техники, например мощных элетрокотлов и электроплит. Особенно актуально это в коммерческих помещениях и производствах любого масштаба, где нужно много электроэнергии (до 30 кВт и выше).

Пример. Для отопления загородного дома не оборудованого газовым оборудованием устанавливают твердотопливные и электрокотлы, последние безопаснее и удобнее. Для отопления дома площадью в 100 кв.м. нужен котел мощностью около 7-10 кВт, электроплита потребляет еще порядка 3-5 кВт. Итого необходимо увеличить установленный предел электроэнергии до 15 кВт минимум и ввод электроэнергии по трём фазам.

Чтобы узнать выделенную мощность на частный дом или квартиру, нужно обратиться в эксплуатирующую организацию (в Москве и области – это ОАО «Мосэнергосбыт»). Справка содержит информацию о выделенной и средней потребляемой мощности электроэнергии. Она будет нужна, если вы оформляете документы на увеличение, об этом будет подробно ниже.
