Удлинитель своими руками: что стоит помнить

Электрический удлинитель или переноска присутствуют в каждом доме и офисе. Потребность в этом простом электротехническом устройстве возникает, когда требуется подключить электрооборудование в отсутствии стационарной розетки или электроинструмент в труднодоступном месте.

Инструкция по сборке:

Можно приобрести готовый удлинитель. Но надежнее и дешевле изготовить его самостоятельно.

При наличии комплектующих и навыков работы с инструментом, процесс займет 20 минут. Понадобится: разборная вилка, провод необходимой длины и блок розеток.

Изоляция жилы для заземления желто-зеленого цвета

Важно правильно подключить ее к соответствующим клеммам

Для безопасного использования изделия необходимо:

1. Наличие заземления. Поэтому кабель выбираем трехжильный, а вилку и розетки – с заземляющими клеммами.
2. Наличие соответствующей степени защиты у розеток. Например, конструкция для улицы и ванной должна быть влагозащищенной, с откидной крышкой. В переноске для компьютерной техники используют сетевой фильтр. Нельзя использовать розетки наружного типа, задняя стенка должна быть закрыта. Рекомендуется подключать блок розеток, состоящий не менее чем из трех штук

В магазине можно купить уже готовый блок для сборки удлинителей.

1. Соответствие марки провода условиям эксплуатации, а площади сечения – мощности (току) нагрузки.

Порядок сборки:

1. Очистить концы кабеля от изоляции на 4-6 сантиметров, а каждую жилу на 10 миллиметров, аккуратно, не повредив.
2. Разобрать и подключить вилку с одной стороны, розетки – с другой. Внутри находятся специальные клеммы для кабеля.
3. Проверить удлинитель с помощью мультиметра.
4. Закрутить шурупы, закончить сборку.

При соединении провода и вилки, изоляция должна быть плотно прижата специальным зажимом. В противном случае, при выдергивании шнура из розетки нагрузка будет регулярно ложиться на контакты. Они быстро ослабнут и начнут нагреваться.

Чтобы повысить надежность удлинителя, можно сделать с выключателем в виде кнопки.

Если провод переноски длинный, например 20 метров, его следует намотать на специальную катушку, которую тоже можно сделать своими руками.

Это интересно: Буквенное обозначение фазы и нуля на бойлере Thermex

Расчет площади сечения

Грамотный выбор проводного сечения позволяет обеспечивать надежность и безопасность электрической проводки. Основной показатель, на котором базируется стандартный расчет площади жилы или её сечения — уровень длительно допустимой токовой величины.

Расчет сечения провода в соответствии с нагрузкой, предполагает суммирование мощности всех подключаемых электроприборов с выражением мощности в одинаковых единицах измерения — Вт или кВт.

• 27 А и 220 В — диаметр медного проводника 2,26 мм при сечении 4,0 мм2;
• 15 А и 380 В — диаметр медного проводника 1,38 мм при сечении 1,5 мм2;
• 26 А и 220 В — диаметр алюминиевого проводника 2,76 мм при сечении 6,0 мм2;
• 16 А и 380 В — диаметр алюминиевого проводника 1,78 мм при сечении 2,5 мм2.

При выборе сечения нужно помнить, что несоответствие площади жилы токовым нагрузкам способно спровоцировать перегрев, плавление изоляции, замыкание и пожароопасную ситуацию.

Какое сечение провода нужно для 6 кВт нагрузки?

С целью грамотного определения сечения проводника, необходимо просчитать общую мощность всех эксплуатируемых электрических приборов.

Полноценная работоспособность значительной части бытовой техники потребует применения провода, выдерживающего нагрузку в 6 кВт или более.

В этом случае оптимальным станет вариант использования медного круглого провода, имеющего сечение не менее 2,5 мм и сдвоенную изоляцию.

Также в условиях таких показателей мощности допускается выполнение работ на основе медного круглого провода в виде скрученных жил и двойной изоляции.

Наличие алюминиевой проводки в домовладении, с целью обеспечения показателей мощности на уровне 6 кВт, потребует установки алюминиевого плоского провода сечением 4,0 мм с одинарной изоляцией.

Нюансы выбора жил проводников для переноски

Для самостоятельного изготовления переноски рекомендуется использовать трехжильный кабель в мягкой изоляции. Одна жила предназначена для выполнения защитного заземления. Как правило, она окрашена в желто-зеленый цвет. Предпочтение стоит отдавать многожильным медным проводам в двойной изоляции, желательно резиновой. Это обусловлено эксплуатационными факторами: трение, изгиб, температурное воздействие, механическая нагрузка на изоляционный слой и т. д.

Разновидности кабеля для удлинителя

Теперь рассмотрим наиболее практичные варианты токопроводящих жил для комплектации удлинителя, а также порядок подбора необходимого сечения.

Марка КГ

Морозостойкий тип кабеля, который рекомендуется к применению на улице, но без длительного прямого воздействия ультрафиолетовых лучей. Они способствуют разрушению резиновой защитной оболочки токопроводящих жил. Данная разновидность кабельных линий отлично подходит для переносок, часто подвергающихся изгибу и сдавливанию. Такие условия характерны для строительных объектов.

Переноска из провода КГ 3х4 с резиновой изоляцией

Марка КГН

Может использоваться в условиях воздействия агрессивных факторов. К ним относятся различные химические вещества, масла и искры. Основные технические характеристики:

• рабочий диапазон температур — от – 30 до + 50;
• защитный слой из резины;
• предельное количество циклов изгиба — минимум 30 тысяч;
• эксплуатационный ресурс — 2,5 года.

Конструкция маслостойкого кабеля КГН

Марка ПВС

Изоляционный слой токопроводящих жил из ПВХ-пластика не разрушается под воздействием солнечных лучей, но теряет свою пластичность при отрицательных температурах. В связи с этим рекомендуется применять кабель ПВС для переносок, используемых при положительных температурах. Согласно заводским показателям, срок службы марки ПВС составляет более шести лет при температуре в пределах от – 25 до + 40 градусов Цельсия. Провод рассчитан на выдерживание не менее тридцати тысяч циклов изгиба.

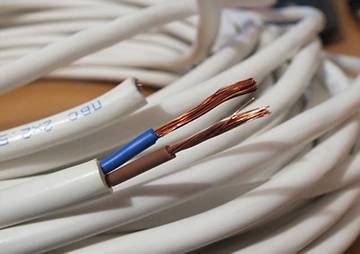

Провод соединительный ПВС 3х2,5 белый

Марка ПРС

Данный провод для удлинителя может использоваться как на открытом воздухе, так и внутри помещений. Обладает следующими показателями:

• эксплуатационный температурный диапазон — от – 40 до + 40;
• количество циклов на изгиб — 30 тысяч;
• изоляция — резина;
• срок службы — более шести лет.

Соединительный кабель с резиновой изоляцией ПРС

Выбор и проверка сечения кабеля

Наиболее используемыми сечениями проводов для переносок длиной от 5 до 10 метров являются:

• 0,75-1 мм2 — для напряжения 220 Вольт;
• 1,5-2,5 мм2 — при напряжении 380 Вольт.

Применение удлинителей с неправильно подобранным сечением может привести к нагреванию проводников, что часто сопровождается коротким замыканием.

Таблица сечения силового провода в зависимости от мощности

Для определения требуемого сечения кабеля для удлинителя, понадобится выполнить следующие расчеты:

1. Первоначально потребуется определить планируемую мощность (P) подключаемых потребителей, чтобы вычислить токовую нагрузку на провод. Для этого используется следующая формула: I = P/U, где U — напряжение электросети.
2. По полученному значению выбираем подходящее сечение токопроводящих жил, согласно таблице 1.3.4 ПУЭ.
3. В дальнейшем необходимо проверить выбранное сечение на предмет соответствия используемой длине кабеля. Для этого рассчитывается общее сопротивление кабельной линии удлинителя, используя формулу: R = pxL/S, где:
   • p — удельное сопротивление (0,0175 для меди);
   • L — длина кабельной линии переноски;
   • S — выбранное во втором пункте сечение.
4. Вычисляется значение потерь напряжения: U = IxR.

Таблица 1.3.4 ПУЭ

Теперь останется определить процентный показатель потерь. Для этого необходимо разделить величину потерь напряжения на значение напряжения питающей сети и умножить на сто. При получении значения менее пяти процентов выбранное сечение и длина удлинителя соответствуют установленным стандартам. Если наблюдается превышение 5%, то понадобится выбрать кабель большего сечения. После чего повторить расчеты из третьего и четвертого пункта.

Маркировка электропровода

Для отечественных электрических удлинителей используется несколько видов провода, но для использования вне помещений пригодны всего лишь 3 типа:

• ПВС – двух- или трёхжильный, для наружного использования, стоек к ультрафиолету, срок службы более 6 лет. Изоляция: поливинилхлорид (ПВХ) внутренняя, и ПВХ – внешняя оболочка. На морозе твердеет, может растрескаться. Окраска – произвольная. Расшифровка: П – провод, B – изоляция ПВХ, С – соединительный.
• КГ и КГ-ХЛ – двух- или трёхжильный, для наружного использования, срок службы более 4 лет. Изоляция по слоям: полиэтилентерефталат (ПЭТ), резина, ПЭТ, резина. Повышенная стойкость к механическим воздействиям, сжатию, изгибам. Цвет чёрный, остаётся мягким на морозе, особенно модификация ХЛ – холодостойкий (до -60 °C). Желательно предохранять от солнечных лучей. Расшифровка: КГ – кабель гибкий.

Структура кабеля КГ-ХЛ

Если удлинитель с заземлением, то шнур у него трёхжильный, а его маркировка должна иметь цифру «3». Пример – ПВС 3х1,5 – обозначение 3-жильного провода.

Какой выбрать, зависит от предполагаемых условий эксплуатации. Теоретически, лучше если шнур оранжевого цвета – его хорошо видно в траве. Но, практика показывает, что частота повреждений его газонокосилкой или триммером мало зависит от того, чёрный он или оранжевый. Человек сконцентрировавшись на работе, не замечает его, даже если он и яркий. Поэтому выбор цвета, скорее, вопрос эстетический. Однако, кабель марки КГ, более надёжен, но выпускается только в чёрном исполнении.

в 3 раза мощнее цепных электропил мира, в 3 раза экономнее профессиональных бензопил

☰Main Menu

• English
• КОНТАКТЫ
• Полезная информация
  • Отзывы
  • Галерея ЭПЧ-3
    • Галерея электромоторов ЭПЧ-3
    • Галерея преобразователей частоты МСПЧ-400
  • Школа обслуживания и ремонта электропил ЭПЧ-3
  • Техническим специалистам
    • Вы теряете 120 тысяч рублей на бензине. Как сэкономить?
    • Технические характеристики электропил ЭПЧ-3 (Victar)

      Отличия ЭПЧ-3.0-1 и ЭПЧ-3.0-2: шины, разъемы

    • Технические характеристики электродвигателей ЭПЧ-3 (Victar)
    • Технические характеристики преобразователя частоты МСПЧ-400
    • Ряскряжевка хлыстов с помощью ЭПЧ-3
    • Основные характеристики кабелей для электроинструмента
    • Производительность электропил
  • История ЭПЧ-3
  • FAQ — часто задаваемые вопросы
    • Чем электропила Victar (ЭПЧ-3) лучше профессиональной бензопилы такой же мощности?
    • Почему наши клиенты предпочитают электродвигатели Victar (ЭПЧ-3)?
    • Где применяются электродвигатели Victar (ЭПЧ-3)?
    • Где применяется электропила Victar (ЭПЧ-3)?
    • Чем отличается электропила ЭПЧ-3.0-2 от ЭПЧ-3.0-1?
    • Какую цепь лучше использовать в ЭПЧ-3?
    • Можно ли использовать цепь «Дружба»?
    • Зачем нужен преобразователь? Можно ли обойтись без него?
    • Какой преобразователь лучше использовать для электропилы (двигателя) Victar (ЭПЧ-3)?
    • Что входит в базовый комплект поставки электропилы Victar?
    • Почему ломается маслонасос и как этого избежать?
    • Почему бежит масло и как этого избежать?
• Наши события
  • Наши акции
  • Наши события
  • Новости компании
• О компании
  • Наши контакты
  • Наш YouTube-канал
  • Мы в инстаграме
  • Наши дилеры
  • Инновации в ЭПЧ-3
  • География клиентов
  • Наши награды и достижения
• Продукты
  • Мелкая техника
    • Электропила ЭПЧ-3 (Victar)
      • ЭПЧ-3.»Форсаж»
      • ЭПЧ-3.»Стандарт»
      • ЭПЧ-3.»Бук»
      • ЭПЧ-3.»Кобра»
      • ЭПЧ-3.»Гигант»
    • Преобразователи частоты для ЭПЧ-3
      • Преобразователь частоты МСПЧ-200
      • Преобразователь частоты МСПЧ-400
    • Высокоскоростные электродвигатели ЭПЧ-3 (VICTAR)
      • Галерея электромоторов ЭПЧ-3
      • Почему наши клиенты предпочитают электродвигатели Victar (ЭПЧ-3)?
      • Технические характеристики электродвигателей ЭПЧ-3 (Victar)
    • Ось качания
  • Средняя техника
    • Мобильная установка для раскряжевки серии ЭПЧ-3.МР
    • Мини-пилорама ЭПЧ-3.МП
    • Пакетная торцовка пиломатериалов ЭПЧ-3 ПТ-1100
    • Пакетная торцовка пиломатериалов ЭПЧ-3 ПТ-1200
    • Пакетная торцовка пиломатериалов ЭПЧ-3.ППТ-1500
    • Дровоколы и дровокольные линии
  • Крупная техника
    • Для домостроения
      • Пилорамы
        • Дисковые пилорамы
        • Ленточные пилорамы
      • Чашкорезные станки
      • Оцилиндровочно-пильные комплексы
      • Оборудование для производства профилированного бруса
      • Фрезерные станки
    • Линии для раскряжевки бревен
    • Торцовка цепная ТЦ2
    • Торцовочные узлы/столы
    • Оборудование для распиловки бетона
    • Околостаночное оборудование
      • Транспортеры
        • Продольные транспортеры
        • Поперечные транспортеры
        • Разобщители бревен
  • Запчасти и комплектующие для ЭПЧ-3
  • Как оформить заказ / узнать цены?
  • Покупка в лизинг
  • Наши услуги

Конструкция изделий

Вилка подключается к электросети, а в розетку на конце провода вставляется вилка газонокосилки

Дешёвые удлинители делаются смотанными в бухту или на рамочное мотовило, но использовать их удобно только при длине не более 8–10 м. Оба типа одинаково неудобны тем, что при разматывании и сматывании они начинают перекручиваться, а это приводит к их запутыванию. Гораздо удобнее удлинители для газонокосилок на катушке. У них при разматывании и сматывании вращается сама бобина, а не кабель вокруг мотовила, поэтому перекручивание исключается.

Как правило, катушки сделаны из пластмассы, реже из стали. Разницы никакой, главное, чтобы они свободно вращались на оси. Конструкция собрана на металлической или пластиковой раме, которую устанавливают поблизости от розетки домашней электросети, куда будет подключаться удлинитель для газонокосилок. На катушке, кроме входной вилки имеется ручка для удобства наматывания, иногда кнопка защиты от перегрузок. Разматывают его, просто потянув за тот конец удлинителя, где закреплена выходная розетка.

К такому удлинителю можно подключить несколько электроприборов, но для подключения косилки потребуется дополнительный удлинитель

Существуют также удлинители для газонокосилок на катушке в ином конструктивном исполнении. У них шнур разматывается со стороны входной вилки, а сама катушка располагается вблизи от места, где производятся работы. На ней обычно находиться несколько розеток, встроенный выключатель, кнопка защиты от перегрузок, а также лампочка индикация наличия напряжения.

Многопозиционная розетка удобна, когда необходимо питание сразу не для одного потребителя. Но чтобы подключить к ней электроинструмент с коротким сетевым проводом, нужен будет дополнительный удлинитель, длиной 5–10 метров, правда, уже не катушечный.

Как расчитать мощность на переноску

Расчет сечения по мощности нагрузки:

Самый популярный вариант выбора кабеля при сборке удлинителя в домашних условиях ПВС3*1.5 и ПВС3*2.5. Сечение провода такое, как у электропроводки в доме: 1.5 или 2.5 кв.мм. в подавляющем большинстве. Удлинитель становится продолжением домашней электрической сети и защищен автоматическим выключателем от короткого замыкания.

При необходимости можно воспользоваться более точным расчетом по току нагрузки.

Но если планируется подключение мощных электроприборов, таких как сварочный аппарат, обогреватель или перфоратор, необходимо рассчитать полную мощность нагрузки и выбрать сечение кабеля.

Это просто. Надо суммировать мощности всех электроприборов, которые одновременно будут подключены к удлинителю. Это значение округлить в большую сторону до ближайшего типового в таблице электротехнического справочника. По нему выбрать сечение для проводника с медными жилами.

Превышение номинальной мощности использования электрического кабеля ведет к нагреванию, короткому замыканию и пожару.

Это интересно: Работа светодиоды от кроны — излагаем вопрос

Элементы штепсельного соединения

Садовой технике обычно требуется однофазное питание, соответственно, для подключения к электросети используются вилка европейского стандарта с диаметром штырьков 5 мм (у российского – 4 мм). Соответствующая должна быть и розетка.

Используются всего три контакта: «фаза» и «нейтраль» с выводом на штыри, а также «земля» в виде пластин по бокам вилки и розетки. «Земляной» контакт обязательно должен быть присоединён к заземляющей линии бытовой электросети, иначе во время работы даже такого маломощного инструмента, как триммер, между его корпусом и почвой будет присутствовать потенциал, равный половине напряжения электросети. То есть 220/2 = 110 вольт (В). Особенно сильно это почувствуется после дождя в кожаной обуви – не смертельно, но ощущения весьма неприятные.

Вилка и розетка удлинителя должны быть литыми обрезиненными, класса защиты не менее IP44. Они выпускаются под номинальный ток 10, 16 и 25 ампер (А). Токопроводящий шнур удлинителя должен заканчиваться единственной розеткой, так как блок на несколько гнёзд слишком громоздкий.

Полезные замечания

Как любое электрооборудование, удлинители боятся влаги. Работать с ними или оставлять их под дождём настоятельно не рекомендуется. Но если уж это произошло, то следует хорошо продуть розетки и вилки, затем просушить в жаркой сухой комнате не менее суток. По росе можно работать лишь в случае, если штепсельное соединение гарантировано не касается мокрой травы. Несоблюдение этого правила ведёт к полному его выходу из строя или даже к возгоранию удлинителя.

Если требуется подвести электричество на расстояние свыше 30 метров, то лучше выбрать более толстый кабель, так как на тонком, при большой мощности потребителя, напряжение может существенно падать. Но за городом оно и так часто бывает ниже номинала, поэтому может случиться такое, что электроинструмент не сможет развивать достаточную мощность или совсем откажется работать. Проблему с низким «сельским» напряжением можно решить, установив в доме однофазный стабилизатор мощностью 3–6 кВт, например, марки «ЭНЕРГИЯ Classic 5000» или «РАЙДЕР RDR 5000». Эти недорогие приборы способны поддерживать постоянный уровень выходного напряжения 220 В при входном от 120 до 280 В.

Разматывая кабель, ни в коем случае не сбрасывайте его с катушки, иначе он начнёт скручиваться и привести его в начальное состояние будет весьма непросто.
