Особенности конструкции

Механические концевые выключатели

Используемый в электрических цепях концевой выключатель – электротехнический прибор, по своим функциям напоминающий обычное переключающее устройство. Отличие от привычных всем изделий заключается в специфике применения и связанных с этим особенностях конструкции. Поскольку они срабатывают только на конечном участке перемещения, на их корпусе предусматривается специальный шток, фиксирующий момент достижения контрольной позиции.

Современный конечный выключатель оснащается бесконтактными средствами определения положения, включая датчики индуктивного или емкостного типа.

Технологически продвинутые образцы с индуктивными и емкостными датчиками существенно упрощают монтаж и повышают надежность исполнительных устройств, снижая их стоимость и продляя срок службы.

Что такое концевые выключатели

Концевой выключатель (концевик) — это устройство, подающее команду или самостоятельно размыкающее/замыкающее электрическую цепь питания исполнительного механизма. Сигналом для подачи команды служит внешнее воздействие подвижной детали на чувствительный элемент выключателя. Основная задача, выполняемая концевиком — автоматизация управления отдельными технологическими или самостоятельными элементами, призванная освободить людей от выполнения однотипных и примитивных действий.

В качестве примера, иллюстрирующего работу такого выключателя, обычно приводят работу откатных дверей. Команду на открывание/закрывание створки подает человек, а остановка происходит автоматически, при воздействии подвижной части на концевые выключатели в начальной или конечной точке.

Концевой выключатель на створке ворот

Внешне концевик представляет собой самостоятельный компактный прибор, который устанавливается в определенной точке управляемого механизма. Это не обязательно начальная или конечная точка пути подвижного элемента, поскольку для оказания воздействия на КВ могут быть использованы детали, расположенные в любом удобном месте. Нередко и начало и конец движения обеспечивает один и тот же выключатель, контактирующий с разными элементами подвижного узла.

Существуют контактные и бесконтактные модели КВ, работающие на разном принципе. При этом, различие в конструкции не изменяет функционал элемента — по сути, любой вид концевика является обычным выключателем.

Неполадки и способы их устранения

Конструкция КВ механического типа не представляет сложности, однако, в процессе эксплуатации иногда случаются неполадки. Обычно они связаны с подгоревшими контактами или ошибками монтажа:

Таблица 2. Распространенные неполадки концевых выключателей механического типа.

Видео — Ремонт концевиков на автоматических воротах

Механические концевые выключатели выполняют несложные, но ответственные задачи. Несработка устройства грозит авариями, разрушением оборудования и травмами для людей, поэтому требования к надежности конструкции отличаются строгостью. Существующие виды КВ демонстрируют надежную и безотказную работу, обеспечивая устойчивое течение технологических процессов или безопасную эксплуатацию оборудования общего назначения.

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к  другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль».  Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Кто выпускает концевые выключатели

Выпускают такие датчики многие фирмы. В их ряду есть признанные лидеры. Среди них немецкая компания Sick, как основной производитель подобной продукции высокого качества. Компания Autonics поставляет на рынок концевые бесконтактные выключатели индуктивного и емкостного типов.

Бесконтактные датчики высокого качества выпускает российская компания «ТЕКО». Они отличаются сверхвысокой герметичностью (IP 68). Работают эти концевики в самых опасных средах, включая взрывоопасные, доступны разные методы монтажа.

Популярностью пользуются конечные выключатели украинского производителя «Промфактор». Здесь выпускают выключатели и переключатели концевые ВП, ПП, ВУ. Гарантия, при условии соблюдения всех эксплуатационных правил, составляет 3 года.

БЕСКОНТАКТНЫЕ КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ

КВ бесконтактного типа обычно называют датчиками. Существует несколько их разновидностей по принципу действия:

• индуктивные;
• оптические;
• емкостные.

Индуктивный датчик реагирует на появление в его активной зоне материалов, обладающих ферро – магнитными свойствами. Индуктивный концевой выключатель оснащён катушкой индуктивности и генератором импульсов, создающим магнитное поле в активной зоне.

При внесении в зону действия концевого переключателя металлического материала изменяются параметры магнитного поля и амплитуда колебаний задающего генератора.

Концевые датчики индуктивного типа широко применяются в схемах управления и блокировки конвейеров топливоподачи и транспортировки различных минеральных веществ в качестве индикаторов движения ленты, а также для выявления посторонних металлических предметов в минеральной массе.

Оптический датчик состоит из двух частей — генератора и приёмника. Генератор вырабатывает оптический сигнал, обычно инфракрасного спектра. Условием срабатывания датчика служит появление на пути луча непрозрачного предмета, вызывающего прекращение приёма сигнала приёмником.

Оптические датчики используются в качестве концевых и путевых переключателей в различных автоматизированных системах управления. Достоинством оптических выключателей концевого типа является большая дальность их действия.

Емкостной датчик реагирует на изменение электрической ёмкости, происходящее при приближении к рабочим электродам тела, имеющего диэлектрическую проницаемость отличную от воздуха.

Применяются концевые выключатели емкостного типа в различных производственных автоматических системах и станочном оборудовании.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Устройство и принцип работы обычного размыкателя

Наиболее простым вариантом является одноклавишный выключатель, который можно встретить в любой квартире или частном доме. Подключаются такие устройства достаточно просто, однако, прежде чем разобраться с монтажом, следует понять, как устроен выключатель света. Такой прерыватель состоит из двух клемм и подвижного контакта. При нажатии клавиши цепь замыкается, в результате чего напряжение подается на потребитель, которым может быть осветительный прибор, вентилятор или даже розетка. С подключением подобного устройства сможет разобраться даже ребенок. На задней части размыкающего механизма расположены 2 клеммы, к одной из которых подводится питание, а вторая коммутируется с потребителем, на который напрямую идет ноль. Нажатие клавиши приводит к подаче фазы на светильник или иное устройство.

Рассматривать, как устроен двойной выключатель, не имеет смысла – здесь все идентично, разница лишь в количестве контактов. На задней части такого размыкателя располагается 3 клеммы, верхняя из которых служит для подачи питания, а 2 нижних соединяются с потребителями. В зависимости от того, какая клавиша нажата и какой из контактов замкнут, фаза будет проходить на тот или иной прибор.

Концевые, или конечные, разъединители: что они собой представляют

Такие устройства широко применяются на производствах, однако и их бытовое использование вполне оправдано. Концевые выключатели устанавливаются в холодильниках, микроволновых печах. Многие домашние мастера монтируют подобные устройства на дверцы кладовок или больших шкафов. Цель подобной установки – включение света при открытии дверей. Это довольно удобно и не требует лишних действий, таких как нажатие клавиши. К тому же в подобном случае невозможно забыть выключить освещение – при закрытии дверей цепь размыкается. В промышленности такие устройства применяются на различных станках для обеспечения безопасности оператора.

А как устроен конечный выключатель? Здесь все еще проще, чем в обычном. При нажатой кнопки или педали (в зависимости от конструкции) контакт разомкнут и напряжение на схему не подается. При открытии двери лапка высвобождается, пружина подтягивает соединительную пластину. В результате цепь замыкается и напряжение поступает на осветительные приборы или другие механизмы. При этом фиксации кнопки, педали или клавиши, как в случае с простым выключателем, здесь не предусмотрено.

Классификация высоковольтных выключателей

Все высоковольтные выключатели классифицируются по различным параметрам. В зависимости от способа гашения дуги, они могут быть автогазовыми и автопневматическими, вакуумными, воздушными, а также масляными и электромагнитными.

• Сетевые. Используются в электрических цепях с напряжением 6 кВ и выше. Основной функцией является пропуск и коммутирование тока в обычных условиях или в ненормальной ситуации в течение установленного времени, например, при коротких замыканиях.
• Генераторные. Предназначены для работы с напряжением 6-20 кВ. Применяются в цепях электродвигателей с высокой мощностью, генераторов и других электрических машин. Пропускают и коммутируют ток не только в обычном рабочем режиме, но и в условиях пуска и коротких замыканий. Отличаются большим значением тока отключения, а номинальный ток может составлять до 10 тыс. ампер.
• Устройства для электротермических установок. Рассчитаны на значение напряжений от 6 до 220 кВ и применяются в цепях с крупными электротермическими установками. Как правило, это рудотермические, сталеплавильные и другие печи. Могут пропускать и коммутировать ток в различных эксплуатационных режимах.
• Выключатели нагрузки. Их основное назначение состоит в работе с обычными номинальными токами, они используются в сетях с напряжением от 3 до 10 кВ и осуществляют коммутацию незначительных нагрузок. Данные устройства не рассчитаны на разрыв сверхтоков.
• Реклоузеры. Подвесные секционные выключатели, управляемые дистанционно. Они снабжены защитой и предназначены для установки на опорах воздушных линий электропередачи.

Высоковольтный выключатель может устанавливаться разными способами. С соответствии с этим они бывают опорными, подвесными, настенными, выкатными. Кроме того, эти приборы могут встраиваться в КРУ – комплектные распределительные устройства.

Магнитные концевики

Геконовый выключатель

Особое место занимают чувствительные приборы, срабатывающие под воздействием магнитного поля. Эти изделия, по-другому называемые герконами, приходят на смену механическим моделям переключателей. Их контакты из ферромагнетика, помещенные в стеклянную колбу, замыкаются или размыкаются при помещении рядом постоянного магнита. За счет упрощенной конструкции размеры этого прибора очень малы, благодаря чему он легко монтируется в разрыв управляемой цепи.

Контакты в нем бывают нормально замкнутыми, а также нормально разомкнутыми или переключаемыми, а выбор конкретного типа зависит от характера перемещения, включая реверсивный режим.

Механические

Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.

Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.

Модели с колесиком и кнопочные

Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.

На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.

На примере прибора с роликом рассмотрим принцип работы подробнее. Рабочий механизм «наезжает» на колесико, толкающее стержень вниз. В результате происходит размыкание контактов, которые обесточивают устройство, подключенное к ним. Таким образом, конечный выключатель ограничивает дальнейшее движение механизма, либо что-то включает (например, сигнализацию).

При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.

Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию. Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Миниатюрные

Один из подвидов концевиков – микровыключатели. Это модели, используемые в электронной технике, в домашних устройствах, не требующие крепкого корпуса и больших размеров.

Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.

Это интересно: Как выбрать автоматический выключатель по току, сечению кабеля, мощности — изучаем главное

Области применения

Применение концевого выключателя в подъемном механизме

Известные типы концевых переключателей востребованы в самых различных сферах деятельности человека. По своей функциональной направленности они подразделяются на следующие типы:

• концевики защитного действия;
• приборы индивидуального применения.

Первые монтируются с целью защиты механизмов и людей от действий, не предусмотренных правилами эксплуатации устройств. Например, лифтовые механизмы не приводятся в движение до тех пор, пока их дверные шторки полностью не закрыты. Основное их назначение – обеспечение безопасности человека при пользовании различными механизмами.

Приборы индивидуального применения используются в бытовых приборах или промышленных агрегатах, где требуется зафиксировать определенный момент перемещения. При закрытии дверей холодильника освещение в нем отключается контактным выключателем, а при открывании снова включается.

При установке концевика в цепочку управления распашной дверью, например, он фиксируется на саморезы внутри встроенного в стенку шкафа. При закрытом состоянии корпус двери нажимает контрольную кнопку, размыкая электрическую цепочку освещения внутренних пространств. При ее открытии кнопочный контакт восстанавливается и замыкает рабочую цепь, после чего лампочка загорается.

Особенности конструкции концевого выключателя с роликом

Конструкция такого типа — это один из вариантов реализации кнопочного типа, только с видоизмененной кнопкой. Установка ролика позволяет значительно расширить функциональные возможности устройства. Если нажатие на кнопку может осуществляться только в осевом направлении, то ролик отреагирует на любое воздействие — осевое или по касательной, главное, чтобы вектор этого воздействия находился в плоскости вращения.

Устройство концевого ввыключателя

Подпружиненный шток, на котором установлен ролик, является подвижным элементом, на котором установлены две пары контактов — нормально замкнутые и нормально разомкнутые. При нажатии одна пара размыкается, а другая — замыкается. Эту конструкцию принято называть плунжерным типом КВ.

Концевой выключатель типа плунжер-ролик

Применяется преимущественно на подъемных механизмах, устройствах с вертикальным перемещением подвижных частей. Для горизонтальных элементов используется ограниченно, только при гарантии точности воздействия и ограниченности усилия.

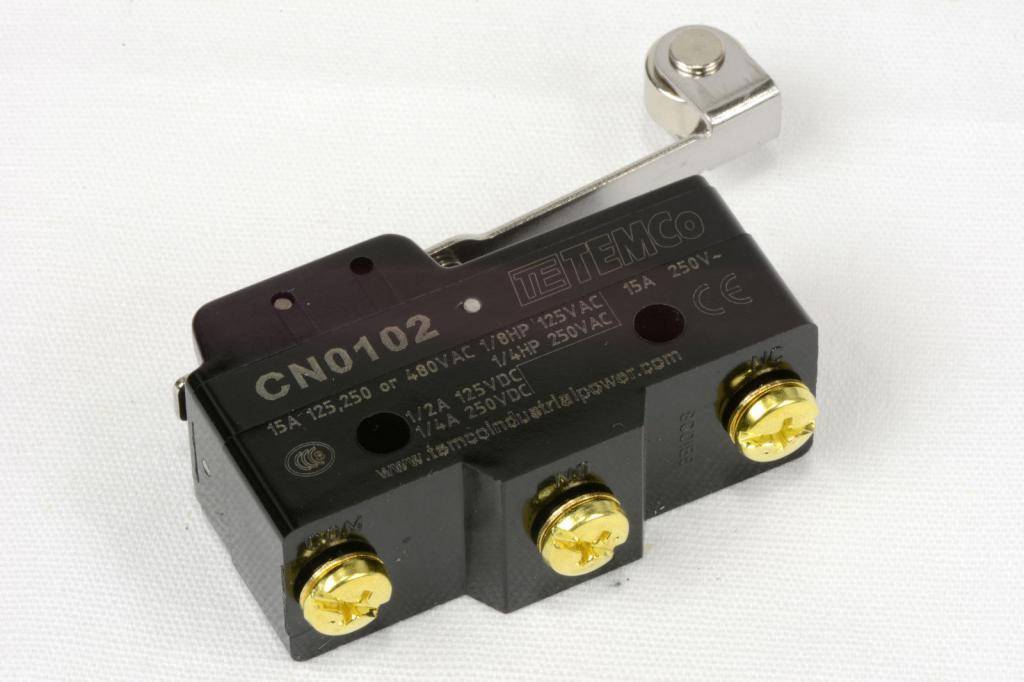

Существуют рычажные роликовые конструкции. Ролик установлен на поворотном рычаге, который, поворачиваясь, замыкает контактную группу внутри корпуса. Такая конструкция удобна в механизмах, где невозможно точно настроить силу и диапазон контакта с движущимся элементом из-за большой инерции, вибрации, неравномерного движения.

Рычажный концевой выключатель

Опасность разрушения подобного устройства при слишком резком или интенсивном контакте значительно меньше, чем при использовании концевого выключателя плунжерного типа. Их принято устанавливать на массивных и габаритных движущихся элементах, обладающих повышенной инерцией — лифтах, эскалаторах, вагонетках, шахтных подъемниках, откатных воротах ангаров и т.п. Иногда подобные конструкции называют путевыми выключателями, поскольку они обладают способностью срабатывать от воздействия подвижных элементов, проезжающих без остановки.

Есть модели КВ с регулируемой длиной рычага. Они допускают изменение длины опоры ролика, что расширяет возможности и сферу применения устройства.

Концевой роликовый выключатель с регулируемым рычагом

Также существуют конструкции, где рычаг добавлен в качестве дополнительного элемента, увеличивающего безопасность. Если его отвинтить, КВ приобретает вид обычного кнопочного устройства. Большинство микровыключателей имеют такую конструкцию.

Микровыключатели

Правила и специфика подключения

Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.

Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.

На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиции контакты COM и NC соединяются и происходит ее отскок на 2 мм

Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый.

О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).

Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.

Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.

На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)

В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.
