Автоматические воздушные выключатели и установочные автоматы

Эффективность

Сегодня различные типы воздушных выключателей стали более совершенными и функциональными, это было достигнуто внесением следующих дополнений:

В генераторных устройствах используется принудительная схема охлаждения.
Качественные материалы и тщательное выполнение конструктивных элементов обеспечили большую надежность и длительный срок использования до возникновения необходимости в ремонте.
Коммутационные перенапряжения приобрели ограничение, наличие которого играет особую роль для устройств высокого напряжения.
Модульная схема размещения серий обеспечивает возможность создавать из идентичных модулей нескольких серий, характеризующихся широким диапазоном напряжения, производить испытания и реализовать устройства, которые отличаются простым изготовлением, установкой и последующей эксплуатацией.
Использование схем управления с быстрым реагированием и минимальным временным разбросом. Их главной задачей является обеспечение срабатывания устройств на существенное превышение напряжения и отключения в течение полупериода. Также за счет них функционируют приборы с синхронным включением и отключением.
Элементы для гашения дуги помещаются в сжатый воздух. Так достигаются высокие пропускные характеристики по номинальному напряжению, надежность изоляции промежутков между контактами, быстрое реагирование и коммутационные свойства. Чаще всего давление воздуха находится в пределах 6-8 МПа.

Устройство и принцип действия

Вакуумные выключатели предназначены для совершения коммутационных операций в электроснабжающих сетях высокого напряжения. Конструктивно вакуумный выключатель состоит из трех отдельных полюсов или колонок (по одной на каждую фазу). Все колонки устанавливаются на одном приводе посредством опорного изолятора из полимера, фарфора или текстолита. У каждой из них имеются два вывода для подключения ошиновки. Устройство состоит из двух контактов, подведенных под соответствующие потенциалы полюсов.

Один из них выполняется подвижным, а второй – стационарным, как и в других типах выключателей. Силовые контакты вакуумного выключателя располагаются внутри герметичной камеры, способной сохранять вакуум в течение длительного периода времени. Для чего в состав камеры включаются специальные металлические сплавы и керамические добавки.

Для постоянного поддержания состояния сильно разреженной газовой среды, внутри вакуумной камеры, устройство комплектуется сильфонным компонентом. Он исключает возможность проникновения воздуха или другого газа внутрь вакуумной камеры.

Рисунок 2 – Конструкция вакуумного выключателя

Принцип действия автоматического выключателя

Мы рассмотрим принцип действия автоматического выключателя на примере автомата максимального тока. Его схема показана ниже:

Где: 1 – электромагнит, 2 – якорь, 3, 7 – пружины, 4 – ось, по которой движется якорь, 5 – защелка, 6 – рычаг, 8 – силовой контакт.

При протекании номинального тока система работает нормально. Как только ток превысит допустимое значение уставки, последовательно включенный в цепь электромагнит 1, преодолеет усилие сдерживающей пружины 3 и втянет якорь 2, и провернувшись через ось 4 защелка 5 освободит рычаг 6. Тогда отключающая пружина 7 разомкнет силовые контакты 8. Такой автомат включается вручную.

В настоящее время созданы автоматы, которые имеют время отключения от 0,02 – 0,007 с на токи отключения 3000 – 5000 А.

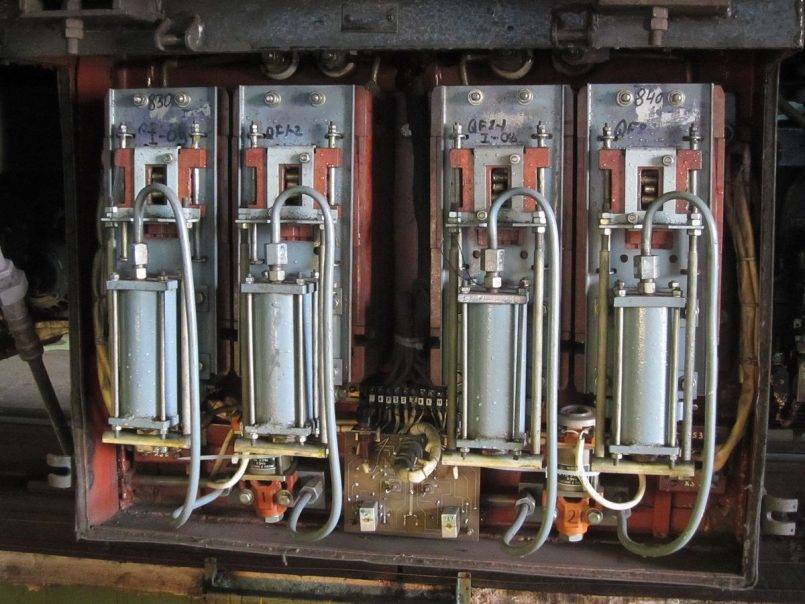

Принцип работы воздушного выключателя

Гашение дуги в воздушном выключателе может происходить как продольным так и поперечным движением воздуха. Количество контактных разрывов в одном полюсе зависит от номинального напряжения выключателя. Параллельно к дугогасящим контактам обычно подключается шунтирующие
сопротивления для облегчения гашения дуги.

Принципы работы механизмов в выключателях с отделителем и без отделителя несколько отличается.

В выключателях с отделителем дугогасящие контакты соединены с поршнями в контактно — поршневой механизм. Последовательно с дугогасительными контактами включен отделитель. Дугогасящие контакты с отделителем образуют полюс выключателя. Во включённом состоянии выключателя дугогосящие контакты и отделитель замкнуты. При подаче сигнала на отключение, срабатывает электромагнитный пневмоклапан, который открывает пневмопровод и воздух от расширителя (ресивера), воздействует на поршни дугогасящих контактов. Контакты размыкаются и возникающая дуга гасится потоком воздуха, затем отключается отделитель, разрывая остаточный ток. Время подачи воздуха рассчитывается так, чтобы возникшая дуга была гарантированно погашена. Как только подача воздуха прекращается, дугогасительные контакты возвращаются во включённое состояние, а разрыв цепи обеспечивается разомкнутым отделителем. Конструктивно отделитель может быть выполнен открыто — такая конструкция обычно применяется в выключателях вплоть до 35 кВ. В выключателях на большее номинальное напряжение отделители изготовляются в виде воздухонаполненных камер. Примером выключателя с отделителем может быть выключатель ВВГ-20 (СССР).
В выключателях без отделителя дугогасящие контакты выполняют роль как дугогашения так и разрыв цепи в отключённом состоянии (функции отделителя).

В конструкции выключателей без отделителя применяются воздухонаполненные камеры (резервуары) с размещёнными внутри них дугогасительными устройствами. Привод контактов отделён от гасящей среды. Контакты могут быть выполнены одно- и двухступенчатыми.

Принцип действия и устройство

Принцип действия, конструкция и другие особенности автоматического выключателя определяются сферой эксплуатации и задачами, для которых он предназначается. Включение и выключение оборудования осуществляется как ручным образом, так и с помощью специального привода.

Первый вариант запуска имеется в защитных моделях, которые работают с силой тока до 1 тыс. ампер. Их характеризует высокая коммутационная способность, которая никак не зависит от интенсивности движения рукояти. При возникновении аварийной ситуации выключатель самостоятельно отсоединяет цепь, к чему приводит запуск механизма свободного расцепления.

Незаменимым элементом узла является расцепитель. Его задача заключается в контролировании рабочих свойств определенного участка цепи и воздействии при непредвиденных обстоятельствах на выключатель

Кроме этого, расцепитель способен удаленно отключать автомат, что немаловажно при обслуживании сложных и мощных цепей. Существуют такие виды подобных элементов:

Электромагнитные — способны защищать цепь проводки от коротких замыканий.
Термические — препятствуют воздействию интенсивных скачков силы тока.
Смешанные.

Также в продаже имеются полупроводниковые выключатели, которые характеризуются простотой регулировки и стабильными настройками. Их используют в электрических цепях многоквартирных домов и коттеджей.

Если возникает необходимость выполнить соединение цепи при отсутствии подключения к сети, можно обойтись защитными выключателями без расцепителей. На сегодняшний день в продаже доступны сотни моделей и типов выключателей, которые подходят для различной среды эксплуатации и не боятся сверхинтенсивного использования. Отдельные серии выдерживают максимальные нагрузки и не боятся окружающих воздействий.

Дополнительная защита

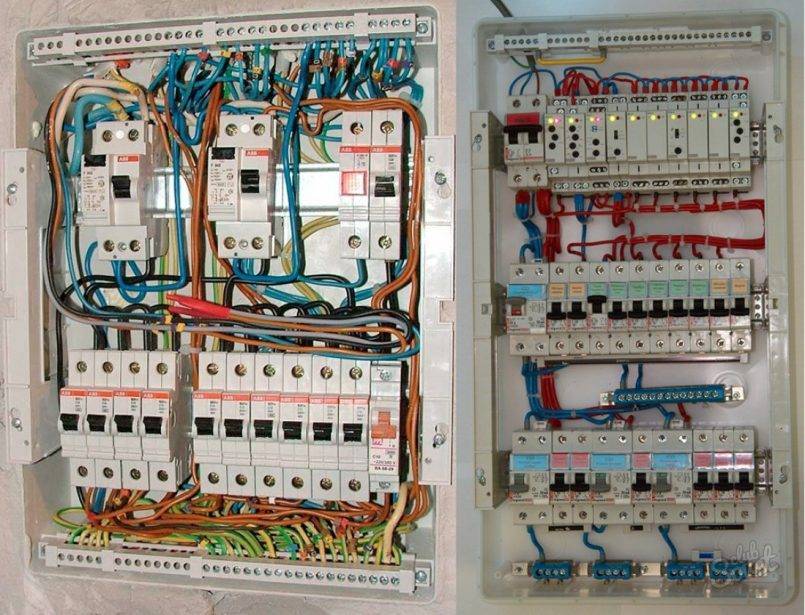

Для предотвращения повреждения устройств, вызванного скачками напряжения, используется сетевая защита от пиков напряжения. Возможно два варианта монтажа таких аппаратов: на специальную рейку в электрическом шкафу при использовании для группы энергопотребителей или локально у определенного прибора.

Такие приспособления позволяют производить фильтрацию аварийных скачков напряжения во внешней сети и блокировать высокомощные потоки. Несмотря на то что до энергопотребителей пики напряжения не доходят, течение тока остается на прежнем уровне. Новейшие электронные схемы обеспечивают продолжительный период работы и быструю скорость срабатывания. Защита сети за счет электронных процессоров реагирует на превышение параметров в тысячные доли секунды.

Описание

К устройствам подобного вида предъявляются определенные требования, среди них обеспечение безопасного продолжительного использования и надежная защита от перегрузок и замыканий в сети. Качество исполнения прибора имеет особую роль, так как эксплуатация воздушных выключателей может происходить в различных температурных и влажностных условиях, при наличии вибронагрузок и частого переключения. Электроприемники находятся под электродинамическим и тепловым воздействием от выключателей, благодаря этому минимизируются технологические потери и увеличивается срок эксплуатации.

Автоматические воздушные выключатели одновременно управляют сетью и защищают ее. Они классифицируются на несколько видов по времени реагирования, которое отводится на размыкание контактов с момента сигнала:

селективные;
стандартные;
быстродействующие (имеют токоограничивающую функцию).

Принцип действия

Как уже было сказано выше, после разрыва контактов, происходит образование дуги, которая растет и достигает дугогасительной решетки. После этого она растягивается, а воздух, который находится в камере, выходит через решетки под воздействием повышенной температуры. Благодаря этому, с воздухом утекают продукты, возникшие под воздействием плазмы, что снижает активность дуги до нуля.

Понимание всех процессов, которые протекают внутри коммутаторов, позволило производителям разработать способы устранения возможных перегревов, заключив механизмы в компактный корпус и сделав аппарат достаточно легким. Такое устройство способно мгновенно отключать ток, измеряемый сотнями ампер.

Сферы применения вакуумных выключателей

В распределительных электроустановках электрических станций и подстанций.
В металлургии для питания печных трансформаторов, снабжающих оборудование для выплавки стали.
В нефтегазовой и химической промышленности на пунктах перекачки, переключающих пунктах и трансформаторных подстанциях.
Для работы первичных и вторичных цепей тяговых подстанций на железнодорожном транспорте, осуществляет питание вспомогательного оборудования и не тяговых потребителей.
На горнодобывающих предприятиях для питания комбайнов, экскаваторов и других видов тяжелой техники от комплектных трансформаторных подстанций.

Выдержка

Процесс отключения может характеризоваться наличием выдержки или ее отсутствием. Разновидность выключателя, в частности скорость его реагирования, зависит от временного интервала, в течение которого происходит превышение существующего значения и расхождение контактов. Так, приобрели распространение быстродействующие, селективные и стандартные выключатели. У двух последних вариантов отсутствует возможность токоограничения. В селективных устройствах защита сетей производится при помощи установленных выключателей, имеющих различную скорость срабатывания: минимальное значение имеет потребитель, постепенно к источнику питания данный параметр увеличивается.

Масляные устройства

Такие изделия выполняются в виде резервуара прямоугольной, овальной или круглой формы. Масляные воздушные выключатели были изобретены в конце прошлого столетия и выступали в качестве выключателя в цепях, характеризующихся высоким напряжением. Через их крышку пропускаются изоляторы с неподвижными контактами, фиксируемые на обоих концах. При помощи изоляционной тяги приводное устройство соединяется с подвижным контактом, который, в свою очередь, находится между двумя однополюсными неподвижными контактами. Они полностью покрыты трансформаторным маслом, которое заполняет резервуар до определенного уровня. Воздушная подушка занимает пространство между крышкой и масляной поверхностью.

Выключатели нагрузки

Выключатель нагрузки — высоковольтный коммутационный аппарат, который занимает промежуточное положение между разъеденителем и выключателем по уровню допустимой нагрузки комутационных токов. Способен отключать без повреждения как номинальные нагрузочные токи, так и сверхтоки при аварийных режимах. Выключатель нагрузки допускает коммутацию номинального тока, но не рассчитан на разрыв токов КЗ.

По принципу гашения дуги выключатели нагрузки классифицируются:

Автогазовые(самый распространенный тип)
Вакуумные
Элегазовые
Воздушные
Электромагнитные

В распределительных сетях наиболее распространены конструкции выключателей нагрузки (ВНР, ВНА, ВНБ) с гасительными устройствами газогенерирующего типа.

Рисунок 6 – Выключатель нагрузки с гасительными устройствами газогенерирующего типа (BH) а – общий вид выключателя; б – гасительная камера

Как видно по рисунку, устройство основано на элементах трехполюсного разъединителя для внутренней установки. На опорных изоляторах разъединителя укреплены гасительные камеры. Но привод разъеденителя изменен для того, чтобы обеспечить достаточную скорость срабатывания при включении и отключении.

В положении «включено» ножи входят в гасительные камеры. Контакты разъединителя и скользящие контакты гасительных камер замкнуты. При отключении тока сначала отключаются контакты разъединителя, затем ток смещается через вспомогательные ножи в гасительные камеры. После этого размыкаются контакты в камере. Зажигаются дуги, которые гасятся в потоке газов, являющихся продуктами разложения вкладышей из оргстекла, находящихся в камере. В положении «отключено» вспомогательные ножи находятся вне гасительных камер, обеспечивая достаточные изоляционные разрывы.

Расцепители и их разновидности

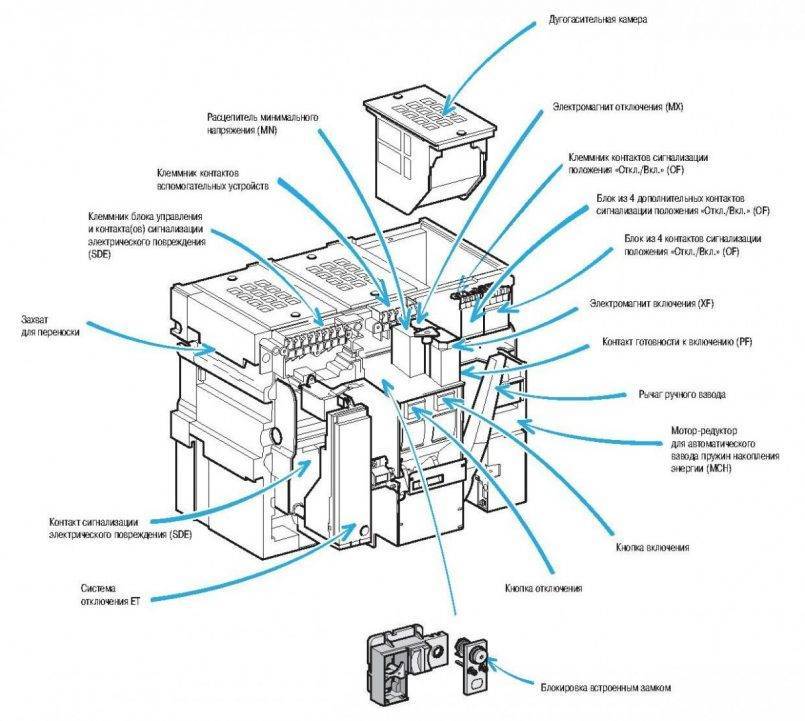

Строение автоматического выключателя

Расцепитель – это ключевой элемент любого автоматического выключателя. Несет в себе функцию блокировки электропитания, если величина тока превышает допустимое значение. При этом существует две разновидности таких устройств, которыми может быть оснащен автомат-выключатель – тепловые или электромагнитные.

Последние отличаются тем, что с их помощью достигается почти мгновенное срабатывание защитной системы, и участок сразу обесточивается, как только фиксируется возникновение короткого замыкания. В конструкцию входит катушка с сердечником, который под воздействием сильного тока втягивается внутрь, из-за чего постоянно срабатывает отключающий элемент.

Встречаются приборы дистанционного типа, которые не только блокируют, но и возвращают подачу энергии без необходимости самостоятельно подходить к электрощиту. Однако эти опции существенно увеличивают общую цену оборудования.

Выключатель и предохранитель

Перегрузки в сети способны привести к возгоранию или как минимум к порче установленного электрооборудования. Для предотвращения таких ситуаций используется воздушный выключатель для STP 100 и предохранитель, механизм действия которых заключается в прерывании тока, но при этом каждый из них имеет свои особенности. Основная часть предохранителя представлена металлическим элементом, расплавляемым при чрезмерном нагреве. Воздушный выключатель использует специальный механизм, который срабатывает на критическое напряжение, также устройство после реагирования достаточно привести в действие, в то время как предохранители зачастую приходится заменять на новые, но их главным преимуществом является быстрая скорость срабатывания.

Также стоит отметить, что в зависимости от условий эксплуатации каждый из вариантов является более предпочтительным. Предохранители реализуются во всех магазинах сопутствующих товаров и отличаются невысокой стоимостью. Быстрое реагирование на превышение напряжения позволяет обеспечить надежную защиту для устройств, отличающихся высокой чувствительностью.

Помимо возможности сброса, воздушный выключатель 110 кВ обладает множеством других положительных сторон. К примеру, можно сразу определить среагировавшее устройство и быстро привести его в работу.

Магнитный расщепитель

Механизм действия магнитного устройства приводится в действие подвижным сердечником. Расщепитель данного вида является соленоидом, через обмотку которого проходит ток, идущий через выключатель, при превышении номинального значения сердечник начинает втягиваться. Магнитный вид обладает свойством моментального срабатывания, чем не может похвастаться тепловой, но реакция происходит только в случае существенного превышения установленного порога. Используется несколько разновидностей, которые обладают различной степенью чувствительности.

В процессе расщепления возникает вероятность появления электрической дуги. Для предотвращения этого рядом с контактами размещается дугогасительная решетка, а сами элементы выполняются в особой форме.

Реакция на короткое замыкание

Современные выключатели способны обезопасить сеть не только от скачков напряжения и перегруза, но и от частых замыканий. Как известно, подобные происшествия повышают интенсивность тока до той температуры, при которой начинается процесс расплавления изоляции проводки. А ведь подобное происшествие влечет за собой опасные последствия и может привести к пожарной ситуации. Чтобы избежать образования коротких замыканий, нужно вовремя выключить электричество. Именно для этих целей и используется выключатель.

Устройство состоит из катушки соленоида и сердечника, который фиксируется посредством небольшой пружины. При возникновении непредвиденного скачка напряжения начинает расти магнитная индукция. В связи с этим происходит моментальное размыкание контактов, а подача электротока в защищаемый участок приостанавливается. Электромагнитная деталь включается за несколько миллисекунд и препятствует воспламенению изоляции.

При отключении контактов между ними образуется дуга с температурой до 3 тыс. градусов. Естественно, бытовые приборы не способны перенести воздействие такого температурного режима, поэтому защитные автоматы дополнительно оснащают элементом гашения дуги, которые напоминают собой коробку из металлических пластинок.

Выключатели с выдержкой времени

Автоматические выключатели, оснащённые механизмом установки времени срабатывания вне зависимости от значения тока, называются селективными. Соответственно аппараты, не обладающие этим качеством относятся к неселективным. Рассмотрим, что такое селективность и зачем она нужна.

Селективность — это одно из основных качеств, которым должна обладать защита. Селективность заключается в необходимом и достаточном объёме защитных отключений повреждённого участка сети. Это означает, что в случае повреждения оборудования (например, короткого замыкания), защита должна отработать так, чтобы отключенным оказался только повреждённый сегмент схемы. Всё остальное оборудование должно при этом по возможности оставаться в работе. Какое отношение к этому имеет выдержка времени выключателя, покажем на примере.

Предположим, на вводе питания секции 0,4 кВ установлен выключатель «1». От этой секции питаются несколько отходящих линий через линейные выключатели. Пусть на одной из отходящих линий установлен выключатель «2».

Теперь предположим, что в самом начале этой линии произошло короткое замыкание. Какой выключатель должен быть отключен защитами, чтобы выделить только повреждённый участок? Конечно же, «2». Но ведь ток короткого замыкания в этой ситуации протекает через два выключателя – «1» и «2» (короткое замыкание подпитывается от источника через выключатель ввода «1»). Каким же образом обеспечить отключение только выключателя «2», ведь значение тока, протекающего через эти выключатели практически одинаково. Вот здесь и приходит на помощь возможность установления искусственной задержки времени отключения на автомате ввода «1». При этом защита просто не успевает сработать, так как линейный выключатель «2» отключит ток короткого замыкания без выдержки времени.

Какие бывают и где применяются ограничители перенапряжения?
Обзор реле напряжения РН-111, РН-111М, УЗМ-16.
Лучше или нет инверторные стабилизаторы напряжения остальных подобных приборов?

Требования к современным автоматическим выключателям

Основные требования к конструкции автоматических выключателей (которые были сформулированы на основе опыта эксплуатации и современных образцах выключателей ведущих фирм, с существенно лучшими характеристиками, чем старые конструкции) для производителей и конструкторов автоматических выключателей, проектировщиков сетей электроснабжения и эксплуатационников.

Требования производителей распределительных щитов

малые размеры выключателей для установки в малогабаритные электротехнические шкафы;
отсутствие необходимости в зазорах между выключателем и другим оборудованием;
малое тепловыделение;
контроль положения главных контактов;
использование рабочей и защитной нейтрали (для пятипроводных цепей);
замена во вторичных цепях выключателя и дополнительных элементов без отключения;
одинаковый размер панели у всех выключателей данной серии.

Требования конструкторов и проектировщиков

времятоковые характеристики, соответствующие стандарту МЭК 60255-3;
широкий ряд времятоковых характеристик с обратнозависимой выдержкой времени разной крутизны;
защита от ограниченного и неограниченного короткого замыкания в одном реле;
регулируемые по току и времени уставки защиты от перегрузки «L» (см. статью «Максимальная токовая защита»), регулируемые уставки по току и времени селективной токовой отсечки «S» и регулируемая уставка по току мгновенной токовой отсечки «I» (за рубежом: LSI-характеристики);
защита, отслеживающая действующее (среднеквадратичное) значение тока;
функция защиты от режима обратного направления мощности для применения в сетях с параллельной работой генераторов, трансформаторов и закольцованных сетей (характеристика типа S).

Требования эксплуатации

электронный блок защиты (электронный расцепитель) с функцией самодиагностики отключающей катушки;
наличие функции проверки электронного блока защиты (OCR) без необходимости отключения выключателя;
контроль температуры главных контактов (дополнительная функция);
диагностика аварийных отключений: тип (перегрузка, короткое замыкание), величина тока короткого замыкания, время отключения, история отключений и др.;
высокая выключающая способность и безопасность оператора;
возможность замены главных контактов на месте;
возможность работы с системами диспетчерского управления и сбора данных (BMS или SCADA).

Принцип работы

Как мы упоминали раньше, во время возникновения перегрузки, по цепи проходит ток, превышающий значение номинального. Благодаря биметаллической пластинке, которая изгибается от температуры, срабатывает устройство расцепления. Таким образом, перегруженная сеть разомкнута.

Время срабатывания зависит от того, какой номинальной ток выключателя, и чем больше, тем быстрее произойдет выключение. После остывания, устройство может работать дальше, однако мы советуем, перед включением найти причину, по которой произошло повышение тока.

Когда возникает короткое замыкание, показатели электрического тока мгновенно растут. Это приводит к тому, что в соленоиде перемещается сердечник, который в свою очередь «включает» расцепитель.

Размыкание контактов приводит к возникновению электрической дуги. Её мощность зависит от тока. Эта дуга портит контакты, поэтому конструкция предусматривает определенную защиту от её воздействия. Когда возникло размыкание контактов, дуга направлена к дугогасительной камере, благодаря чему она затухает, и её негативное воздействие максимально нивелируется.

Заключительный штрих под высоковольтные автоматические выключатели

Описанное выше оборудование следует рассматривать, исходя из концепции применения. Каждый прибор обладает индивидуальными характеристиками в диапазоне низкого, среднего, высокого напряжений, с точки зрения защиты энергосистемы.

Способы передачи энергии требуют эффективных автоматических выключателей для устранения неисправности, а конфигурация зависит от характеристик дефектов. Природное явление — не единственный фактор дефектов.

Существуют ещё ряд факторов, которые способны вызывать неисправности. Это и человеческие ошибки, ошибки приборов, установки и настройки. Поэтому система защиты всегда требуется на электрической подстанции.

При помощи информации: JEECS

Конструкции автоматических выключателей

Методы работы, а также конструктивные особенности подобных устройств зависят от области применения и задачами, возложенными на устройство. Запуск и выключение оборудования может происходить в ручном режиме или посредством электромагнитного и электродвигательного привода.

Ручная схема отключения присутствует в защитных устройствах, которые рассчитаны на силу тока, не превышающую 1000 ампер. Главной особенностью подобной техники является предельная коммутационная способность, которая не связана со скоростью движения рукояти. Это значит, что операция должна быть проведена до конца, чтобы изменения возымели эффект.

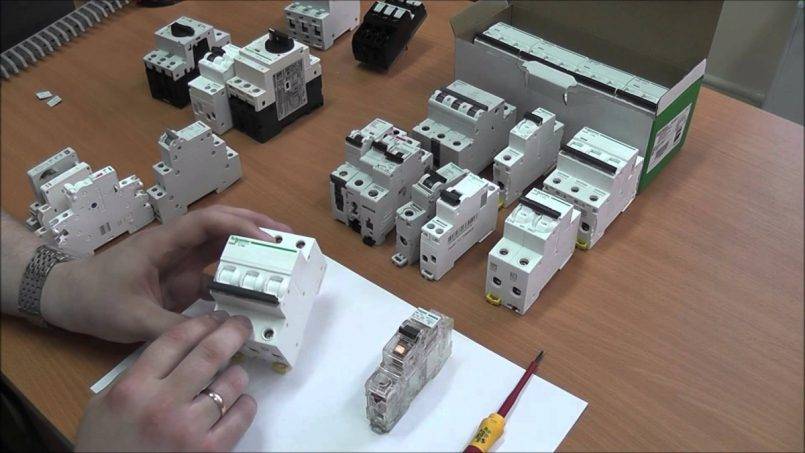

Существует довольно много различных конструкций автоматических выключателей как цепей переменного, так и цепей постоянного тока. В последнее время очень широкое распространение получили автоматы малогабаритные, которые предназначаются для защиты от КЗ и токовых перегрузок сетей бытовых и производственных в установках на токи до 50 А и напряжением до 380 В.

Где: 1 – электромагнит, 2 –пластина биметаллическая, 3, 4 – кнопки включения и выключения соответственно, 5 – расцепитель.

Где: 1 – электромагнит, 2 – биметаллическая пластина.

Принцип действия трехфазных автоматических выключателей практически ничем не отличается от однофазных. Трехфазные выключатели снабжаются специальными дугогасительными камерами или катушками, в зависимости от мощности устройств.

Полезные советы

Если запуск электрооборудования был вызван коротким замыканием, то без устранения причины поломки восстановить электричество не получится. Зачастую проблема случается при повреждении какого-нибудь бытового прибора, поэтому, чтобы вернуть все на свои места, достаточно отсоединить вышедшее из строя устройство от сети, а затем повторно запустить выключатель. При успешном выполнении такой задачи система должна снова заработать. А если этого не произошло, значит, придется обратиться за помощью к специалистам и определить первоначальный источник поломки.

Столкнувшись с проблемой частых отключений защитных элементов, не нужно спешить покупать новый прибор с более высокими показателями силы тока — проблема от этого не исчезнет. Ведь на этапе монтажа выключателей учитывается площадь поперечного сечения провода, поэтому чрезмерно высокий ток не появится в проводке.

К сожалению, пожарные ситуации возникают слишком часто, и зачастую к ним приводит халатность потребителей, которые не соблюдают основные правила обращения с электроприборами и электричеством в целом. Но намного разумнее предупредить последствия пожара, чем потом горько жалеть о случившемся.

И если в недалеком прошлом защиту от коротких замыканий и перегруза осуществляли классические предохранители из фарфора со сменными вставками, а также пробки, то сегодня это решается с помощью автоматизированного оборудования. Выбирая такой элемент, нужно заранее ознакомиться с его техническими характеристиками и совместимостью с конкретной цепью. Качественный автомат защиты сможет спасти бытовые приборы от повреждения, а жилище от пожарной опасности.

Особенности

Любой воздушный выключатель ВВБ имеет установленное предельное значение напряжения короткого замыкания, при наличии тока выше имеющегося параметра присутствует вероятность сваривания или подгорания контактов, и как следствие, поломки устройства. Оно может выполняться в выдвижном или стационарном варианте, и иметь привод двигательного либо ручного вида. Привод может обладать пневматическим, дистанционным, электромагнитным и другим действием и предназначается для отключения и включения устройства.

В качестве расщепителя выступает реле с прямым механизмом действия. Термобиметаллические или электромагнитные детали в этом случае обеспечивают отключение, если первичная сеть характеризуется отсутствием тока, а также при перегрузке и коротком замыкании. В конструкцию расщепления входят отключающие пружины, коромысла, защелки и рычаги. Помимо отключения выключателя он используется для предотвращения возможности включения на замыкание.

Заключение

Учитывая современные тенденции развития коммутационного оборудования, наиболее выгодными для использования являются элегазовые выключатели. Их основные достоинства обусловлены свойствами элегазов, т.к. при атмосферном давлении их диэлектрическая прочность в 3 раза больше, чем у воздуха, а при повышенном давлении больше, чем у трнасформаторного масла.

Также большими перспективами обладают и вакуумные аппараты благодаря большой скорости коммутации токов, малому весу и габаритам

В современных условиях крайне важно уделять внимание вопросам модернизации оборудования или его замены. Для того, чтобы обеспечивать достаточную безопасность и стабильность работы систем необходимо своевременно обслуживать и заменять высоковольтное оборудование

Список литературы

Л.Д.Рожкова;В.С.Козулин «Электрооборудование станций и подстанций »;второе издание,1980 г.
Б.Н.Неклепаев «Электрическая часть электростанций и подстанций »; 2-е издание, переработанное и дополненное
ГОСТ 19431-84 «Энергетика и электрификация. Термины и определения»
