Рейтинг лучших производителей

Если говорить о рейтинге лучших, то китайские товары не на последнем месте, напротив, они занимают лидирующие позиции благодаря небольшой цене, удобству использования и качеству сборки.

При выборе подобного инструмента стоит обращать внимание на производителя, если не хочется, чтобы средства были потрачены впустую. Если планируется выполнять монтажные работы на электрических сетях, тогда стоит присмотреться к Wera

Их изделия поставляются в продажу с диэлектрическим покрытием и крестообразным шилом на конце. Изготавливаются отвертки из качественных и надежных материалов. При работе в сложных условиях лучше отверток от компании MATRIX просто не найти, поскольку они позволяют дотягиваться до точки даже в труднодоступных местах.

Изделия KRAFTTOOL используются при необходимости долго ввинчивать и выкручивать болты, а вместе с тем проверять напряжение по ходу выполнения поставленной задачи. Работают такие индикаторные отвертки от батарейки.

Китайский производитель FIT предлагает бюджетный инструмент с большим количеством функций. Что касается качества, то оно на среднем уровне.

Если хочется индикаторную отвертку, которая будет отвечать всем требованиям, тогда стоит обратить внимание на изделия немецкой фирмы GROSS. Эти изделия зарекомендовали себя только с хорошей стороны, поэтому и ценятся профессионалами

Есть и американские изготовители, которых ценит потребитель, и один из них – Stanley. Первостепенно профессионалы и любители отмечают удобство использования индикаторных отверток этой марки.

Есть и наши отечественные модели, заслуживающие не меньшего внимания. Можно взять в качестве примера бренд STAYER, поставляющий на рынок изделия по доступной простому обывателю цене. При этом качество находится на высоком уровне, а кроме того, радует долговечностью.

Использование индикаторной отвёртки: как проверить фазу и ноль

Теперь давайте рассмотрим, как пользоваться такой отвёрткой. Прежде всего, помните о безопасности. Основное правило – любые работы с электросетями нужно проводить с отключенными пакетными выключателями, что располагаются в местах ввода в дом или квартиру. Также необходимо проверить работоспособность инструмента.

Нужно помнить об одном из основных свойств электрического тока: он всегда проходит через проводник с наименьшим сопротивлением от плюса к минусу. Если цепь разорвана или перекрыта, то ничего работать не будет.

Стандартная электросеть является однофазной. Напряжение проходит по одному проводу – по плюсу, который и называют фазой. Второй провод – это нуль, он ведёт на трансформатор. Третий провод в розетке – это заземление. Он служит для нашей безопасности, поскольку при попадании напряжения на металлический корпус он уводит его «в землю».

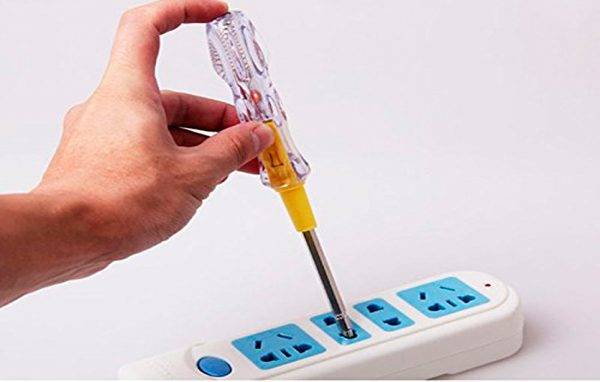

Чтобы проверить, где фаза, и где ноль, нужно вставить индикаторную отвёртку в работающую розетку. Если в тестере нет батарейки, то жалом необходимо дотронуться до поверхности и прижать блямбу пальцем, после чего проследить за показаниями индикатора.

Если лампочка в инструменте загорелась, то этот провод является фазным. Если же при контакте индикатора лампочка не загорелась, то это свидетельствует, что напряжение в сети нет, либо вы попали в нулевой провод.

Принципы безопасности

Всегда нужно помнить в первую очередь о безопасности, как собственной, так и окружающих вас людей, поэтому просто ткнуть отверткой в розетку перед началом работы, будет недостаточно!

Перед тем, как начать проверку, вы должны точно заведомо знать, что все ваши индикаторные отвертки работают. Нужно проверить на устройствах, которые точно подключены к электричеству, и вы об этом точно знаете. Только в том случае, если там отвертка сработала и показала, что ток есть, можно проверять ее на устройствах или электрических сетях, на которых будет запланирована работа.

Лично я не знаю случаев, когда индикатор в индикаторной отвертке мог не сработать или выйти из рабочего строя, но даже при таком раскладе, я ношу в инструментах две разные отвертки, чтобы можно было точно убедиться в том, что моей жизни ничего не угрожает. Только когда я проверил и точно удостоверился, что сеть не подключена к электричеству, я могу приниматься за работу.

Как проверить розетку индикаторной отвёрткой

После того, как выбрана необходимая отвёртка, неплохо было бы научиться её применять

Прежде всего, важно помнить о том, что работа будет проходить с электричеством, это уже представляет собой опасность

Даже самая современная отвертка не спасёт пользователя, если тот не будет соблюдать необходимую осторожность. Чтобы более конкретно разобрать в способах применения тестера, можно разбить такой функционал на несколько частей:

Чтобы более конкретно разобрать в способах применения тестера, можно разбить такой функционал на несколько частей:

1. Первым делом необходимо отключить пакетный выключатель, установленный в общих коридорах или при входе в дом.
2. Отвёртка не подойдёт для ремонта сложных электроприборов, но вполне пригодна для того, чтобы обнаружить порыв цепи.
3. Чтобы чётко определить, какой провод в розетке под напряжением (фаза), а который — ноль, необходимо дотронутся к концу провода жалом приспособления, нажав большим пальцем контакт на противоположной стороне отвёртки. Тот провод, после прикосновения к которому зажигается индикатор, и будет фазой.
4. Если у тестера имеется батарейка, пользователь может проводить операции гораздо комфортней. К примеру, узнать о том, пригодна ли лампа к работе, можно дотронувшись таким индикатором к цоколю. Таким же принципом определяется порыв цепи — в случае повреждения проводника, загораться индикатор не будет.

Надо сказать, что при проверке розетки, не требуется особых знаний и практических навыков

В таком вопросе важно понимать, какой провод несёт собой нагрузку электросети, а который служит для заземления. На видео отлично показано, как проверить розетку с помощью самой простой индикаторной отвёртки

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

https://youtube.com/watch?v=WF8-IsGHPwc

Существующие виды устройств

Для начала расскажем, какие бывают индикаторные отвертки и в чем преимущество каждого из видов. На сегодняшний день принято пользоваться следующими разновидностями индикаторов:

Обычный пробник без батарейки с лампочкой. Принцип действия такой модели довольно простой: ток попадает на жало, после чего направляется к резистору, ограничивается и поступает к индикаторной лампочке

Обращаем Ваше внимание на, то, что сверху отвертки находится металлический пятак, который является вторым контактом. Чтобы проверить электропроводку, палец человека обязательно должен находиться на этом пятаке, иначе пробник не будет работать (цепь не будет замкнута)

Преимущество такой модели – низкая стоимость и простейшая конструкция. Второе достоинство выступает сразу же и основным недостатком – индикаторная отвертка без батарейки имеет минимальный набор функций, который позволяет только найти фазу и ноль, либо проверить напряжение в розетке. Найти обрыв нулевого провода либо фазного таким инструментом у Вас не получится, т.к. порог индикации довольно высокий – свыше 60 Вольт.

Индикатор с батарейкой. Более усовершенствованный вариант пробника – с источником питания и светодиодом. С виду они практически не отличаются от предыдущей модели, но если заглянуть внутрь, можно увидеть биполярный транзистор, который показан на схеме ниже. Пользоваться индикаторной отверткой с батарейкой можно для следующих видов работ: определение фазы/нуля, плюса и минуса (в автомобиле), обрыва цепи и места нахождения электропроводки под штукатуркой. Последняя возможность позволяет найти провод в стене бесконтактным способом, но погрешность может быть высокой. Преимущества отвертки с батарейкой заключается в том, что по сравнению с обычным пробником, таким прибором можно пользоваться даже для проверки целостности проводников и плавких предохранителей, что делает его многофункциональным. Для домашнего применения индикатор с батарейкой подходит лучше всего.

Электронная индикаторная отвертка с жк дисплеем. Такая модель является многофункциональной и помимо того, что включает в себя все выше описанные функции, так еще ею дополнительно можно определять величину напряжения (в диапазоне от 12 до 220 В). Помимо этого электронным индикатором можно пользоваться для обнаружения скрытой проводки. По сути, электронный пробник является мини версией мультиметра. В силу того, что ее стоимость в 3-4 раза выше обычных индикаторов и в то же время функций не настолько много, как у полноценного тестера, профессиональные электрики ее используют крайне редко. Домашним электрикам-самоучкам такой вариант тоже не рекомендуется применять, т.к. переплата будет значительной, а все функции все равно не будут использоваться.

Вот мы и рассмотрели наиболее популярные виды индикаторных отверток. Далее мы рассмотрим, как пользоваться каждой из моделей для самых распространенных ситуаций, которые могут произойти дома.

Видео обзор электронной модели Stayer

Индикаторная отвертка на батарейках

Это более совершенный инструмент, имеющий яркую лампочку. Удобство работы заключается в том, что для проверки наличия тока достаточно просто коснуться провода жалом, не касаясь металлического контакта на рукоятке. Этим индикатором можно легко проверить обрыв проводки. Для этого нужно зажать металлический контакт, а жалом дотронуться до обесточенного провода. Другой рукой нужно коснуться второго конца этого провода. В случае обрыва индикатор ничего не покажет, а при целом проводе светодиод загорится.

индикаторные отвертки на батарейках

Так можно проверять любые провода. Например, для проверки удлинителя, необходимо отключить его от сети и изготовить металлическую перемычку из куска оголенного провода. Перемычку вставить в одну из розеток удлинителя для замыкания его проводов. Вилку удлинителя нужно взять рукой и удерживать пальцами один контакт, а второго контакта следует коснуться отверткой с зажатым металлическим верхом. Если провод целый, то индикатор отвертки будет светиться.

звуковой и световой сигнал индикаторной отвертки 2

Данную модель можно использовать в качестве индикатора проводки, находящейся под током. То есть, прибор позволяет определить заизолированные провода под напряжением, находящиеся на поверхности стены или заделанные неглубоко в стену. Для поиска провода необходимо взяться рукой за жало отвертки, а ее рукоятку вести вдоль проводки или стены. Загорание лампочки будет свидетельствовать о наличии тока в проводе или наличии в стене запитанных проводов. Такая функция бывает крайне полезна в случае проведения ремонта, когда необходимо пробивать стену, а расположение в ней скрытой проводки неизвестно.

Виды и принцип действия индикаторных отверток

Существует несколько видов индикаторных отверток.

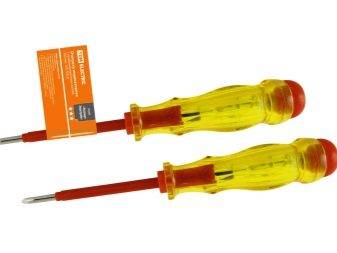

Индикаторная отвертка без элемента питания со световой индикацией

Это самый простой вид подобного инструмента. Отвертка комплектуется неоновой лампой, которая используется в качестве светового индикатора, и резистором номиналом не менее 0,5 МОм для ограничения тока. Ее принцип действия следующий: ток попадает в инструмент через жало, проходит через резистор, который ограничивает его величину, и доходит до контакта неоновой лампы. Ее второй контакт соединен с выводом на торце рукоятки отвертки.

При использовании инструмента необходимо коснуться провода под напряжением жалом отвертки, а торца ее рукоятки – пальцем руки. В результате через тело человека потечет слабый ток, цепь замкнется и лампочка засветится. Инструмент этого вида очень прост в использовании, но он подходит только для выявления нуля и фазы или проверки наличия напряжения в сети. При этом, если его величина будет ниже 60 В, индикатор не сработает.

Так устроена индикаторная отвертка без элемента питания

Индикаторная отвертка с элементом питания и световой индикацией

Такой инструмент функциональней и удобней в использовании по сравнению с рассмотренным выше. В качестве светового индикатора в нем используется светодиод, который запитывается от батарейки. Управляет работой индикаторной отвертки биполярный транзистор. Когда он получает электрический сигнал достаточной величины, транзистор переходит в проводящее состояние, замыкает цепь и светодиод загорается. Касаться рукой контакта на торце инструмента необходимости уже нет.

Индикаторная отвертка этого вида позволяет не только определить ноль и фазу или выявить наличие напряжения в сети. С ее помощью можно обнаруживать обрывы цепи, определять полярность источников постоянного тока и находить скрытую проводку. В отличие от обычной индикаторной отвертки, такой инструмент можно использовать в сетях с напряжением меньше 60 В.

Так устроена индикаторная отвертка с элементом питания

Электронная индикаторная отвертка

Инструмент этого вида отличается максимальной функциональностью. Его можно использовать для тестирования цепей постоянного и переменного тока напряжением от 12 до 220 В. Чаще всего такие отвертки имеют не только световую, но и звуковую индикацию. Они включают в себя все функции описанных выше инструментов. Помимо этого, с их помощью можно определять величину напряжения и с высокой точностью находить скрытую проводку.

Как правило, инструменты этого вида могут работать в трех режимах:

• Как обычная индикаторная отвертка со световой индикацией. При этом касаться рукой контакта на торце инструмента не надо.
• Как дистанционный детектор фазы со световым оповещением. При этом касаться фазного провода жалом отвертки не надо.
• Как дистанционный детектор фазы с звуковым оповещением. Этот режим работы удобен для поиска скрытой проводки.

Электронная индикаторная отвертка отличается максимальной функциональностью

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

• выполненный из пластика остов (корпус рукоятки);
• металлическое «жало»;
• встроенный в корпус токопроводящий контакт и лимитирующий резистор;
• пружина;
• неоновый либо светодиодный индикатор;
• контактная пластина.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

• определитель фазы;
• определять обрыв цепи;
• позволяет найти место повреждения в проводнике;
• определять полярность источников постоянного тока;
• при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

​

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Как проверить индикаторную отвертку?

Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин

Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.

Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.

При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.

И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.

Индикаторная отвертка

В быту нам постоянно приходится контактировать с электроприборами или с электричеством. Излишне рассказывать о том, что оно небезопасно для человека. Поэтому в каждом доме должен быть простейший прибор, с помощью которого можно было бы легко определить наличие тока в каком-то проводнике, розетке или электрощитке. Это бывает необходимо при замене любого провода, электрического оборудования, при устранении неполадок в электрических цепях. Таким целям служит индикаторная отвертка. С ее помощью можно определить наличие «фазы» и «нуля», найти обрыв провода, проверить работоспособность автомата защиты или пробки.

проверка обрыва нуля с помощью индикаторной отвертки

Перед началом использования необходимо убедиться в исправности индикаторного прибора. Батарейка, от которой работает устройство, позволяет быстро провести проверку. Для этого достаточно коснуться одновременно металлического контакта на рукоятке и жала. Световой индикатор должен загореться. Для проверки устройства, не предусматривающего использование батарейки, нужно коснуться провода под напряжением и металла на рукоятке. Светодиод также загорится, если инструмент исправен.

проверка батарейки на индикаторной отвертке

Отвертка сигнализирует только о наличии фазы в проводнике или ее отсутствие. В этом случае срабатывает световой индикатор. Если индикатор не горит, то провод либо отключен от сети, либо на него подается «ноль».

Тестеры напряжения бесконтактного типа

Индикаторная отвертка бесконтактного типа тоже работает от батарейки, но элемент питания стоит более мощный — мини-батарейка типа 23A на 12 В. Внешне определить устройство просто — жало не металлическое, а пластиковое.

Отличие бесконтактных тестерных отверток в том, что для определения наличия напряжения, нет необходимости прикасаться к токоведущим частям металлическим щупом. Напряжение «находится» по наводкам. То есть данный вид — это только индикатор, который позволяет определить наличие напряжения. Для того чтобы можно было находить разные источники напряжения, обычно имеют несколько режимов работы по чувствительности.

Отвертка-пробник бесконтактного типа имеет пластиковый щуп

По возможностям они такие же, как описанные выше. С той лишь разницей, что необязательно добиваться контакта с токонесущей частью или с изоляцией провода. Бесконтактная индикаторная отвертка может находиться в нескольких сантиметрах от объекта и при этом сигнализировать о наличии напряжения. В этом случае «светодиод моргает», включается звуковая сигнализация (пищит). Когда нужны бесконтактные тестеры напряжения? Когда надо определить, есть ли в кабель-канале провод под напряжением или нет. Если вы прокладывали проводку сами, то наверняка и так знаете, где что идет (лучше, конечно, иметь схему). Если же проводка вам досталась «в наследство» или вам ее сделали специалисты, а схему не оставили, при помощи этого приборчика можно определить, стоит ли вскрывать кабель канал или нет.

И это еще не все функции. Например, бесконтактный тестер может найти металлический предмет (проводов без напряжения или арматуры) в стене. Правда, порог чувствительности у них совсем небольшой, и лучше воспользоваться специальным прибором — детектором скрытой проводки. Так что это не слишком нужное дополнение. Хотя, есть, наверное, модели, которые могут отыскать глубоко проложенную проводку. Но комбинированные устройства, обычно, обладают меньшей точностью. Так что стоит ли доплачивать за эту функцию — решать вам.

Индикаторная отвертка на батарейках (с функцией прозвонки), контактного типа

Этот вид тестерных отверток для проверки напряжения внешне отличить почти невозможно от описанных выше. Зато по функционалу они отличаются, да и схематически тоже. Этот прибор сделан на основе полевого или составного транзистора, в одну из цепей встроен светодиод. Источником питания в данной модели являются батарейки в форме «таблетки». Обычно батареек две, но может быть и три. На торце рукоятки также есть металлическая пластина, но касаться ее надо не всегда. И об этом следует помнить.

Индикаторная отвертка со светодиодом, полем транзистором и батарейками

Отличить эту отвертку можно коснувшись двух ее концов — жала и кнопки на рукоятке. При этом загорается светодиод. Этим, кстати, проверяем ее работоспособность. Это надо делать каждый раз перед тем как пользоваться индикаторной отверткой. Ведь если батарейки сели, светодиод просто не будет светиться… В результате можно прикоснуться к фазе…

Индикаторная отвертка с батарейками позволяет не только определить наличие фазы. Кроме фазы можно еще:

• Определить наличие нуля. Ничем другим, кроме мультиметра, вы ноль не определите. Обычно его «определяют» методом исключения. Там, где обычная индикаторная отвертка не горит, считается ноль. Но он тоже может быть в обрыве. И тогда приходится прозванивать цепь, что не всегда удобно. А так, при помощи индикатора напряжения с батарейками, можно сразу отследить наличие «нуля» и целостность провода.
• Прозвонить провод, проверить целостность предохранителей, целостность ТЭНа, ламп накаливания, трансформаторных обмоток, определить наличие обрыва в любом оборудовании.
• Проверить на пробой диод, найти его анод и катод.
• Определение наличие напряжения на изолированном проводнике. Это точно позволяет найти место обрыва проводника.
• Найти проводку в стене. Это не полноценный детектор проводки, но с его помощью можно предположить, где проходит провод. Правда, есть ограничение: расстояние от провода до поверхности стены не должно превышать 1,5 см.

Две схемы индикаторной отвертки с батарейками и светодиодом

С учетом того, что стоит такая индикаторная отвертка совсем немного — от 150 рублей до 300 рублей, функциональность более чем впечатляющая. Только надо уметь с ней работать и следить за состоянием элементов питания. В этом их главный недостаток, ведь батарейки «таблетки» могут быстро разряжаться. Чтобы работоспособность тестера проводки сохранялась дольше, лучше в нерабочее время щуп изолировать. Например, подобрать кусок кембрика (изоляционной трубки из ПВХ) подходящего диаметра. Этим куском изоляции, как колпачком, закрывать щуп.

Это интересно: Особенности выбора набора накидных гаечных ключей с трещоткой: разъясняем со всех сторон

Бесконтактные отвёртки-индикаторы

Сегодня не редкость в магазине – увидеть бесконтактный индикатор напряжения. Внутри стоит каскадный усилитель на транзисторах, за счёт чего ток утечки (излучения в эфир) умножается многократно. Пара батареек служит источником питания простейшей конструкции. В результате становится возможным режим, запускаемый особым положением выключателя, когда отвёртка показывает наличие напряжения на расстоянии, плюс способна это делать через нетолстую стену (перегородку).

Любой провод, находящийся под напряжением 220 В (50 Гц) излучает. Щупом улавливается слабенькая волна, причём система настроена в резонанс с ней. Индикаторная отвёртка не сработает от обычного радио (или сети сотовой связи). Волна усиливается на транзисторах, потом переизлучается через контактную кнопку. Эффект увеличивается, если дотронуться пальцем.

Результатом такого мощного взаимодействия науки и техники становится возможность отследить траекторию прохождению проводки в стене. Обычный шнур (ПВ и др.) не экранированный, перегородки в квартире активно излучают энергию. В отдельных случаях ретранслятором становится арматура железобетонной плиты. И отвёртка-индикатор покажет место залегания металлической части стены, а не проводки.

Понятно, что электромагнитное излучение (включая частоты 50 Гц) вредно для человека. Вызывает безмерную усталость, ощущение потери сил, нагревает органы и ткани, усиливает воспаления. Вредный эффект многократно усиливается, если рядом находится провод под током (розетка с включенными потребителями и пр.). Тогда волна излучения в эфир сильнее, здесь не рекомендуется обустраивать места отдыха, спать, ставить кровать.

Найти безопасное место поможет… бесконтактная отвёртка-индикатор. Следует включить её на высокую чувствительность и отыскать надёжное место в доме.

Заключение

Потребность в индикаторной отвертке всегда будет там, где есть проводка и электроприборы, т.е. в любом помещении. Правильная работа с ней и поддержание работоспособного состояния будут залогом вашей безопасности при работе с электричеством и помогут своими руками устранить небольшие поломки, как техники, так и самой проводки.
