Как установить подрозетник в гипсокартон, бетонную или кирпичную стену

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

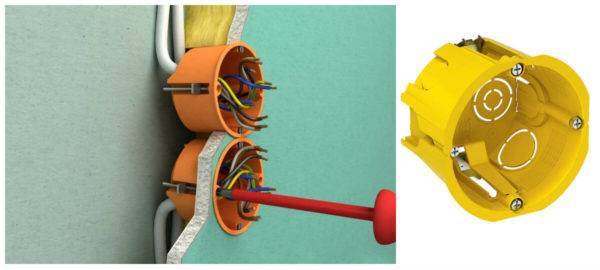

Крепление подрозетника в гипсокартоне

Установка подрозетников для проводки, проложенной в плинтусах

Пластиковые плинтуса с кабельканалами предусматривают установку в их конструкции подрозетников особой формы. Такие подрозетники имеют форму короба с отверстиями под крепление розетки:

В месте установки в плинтусе проделывается отверстие для вывода проводов или на линии укладки предусматривается промежутки между отрезками плинтуса.
Рельеф задней стенки подрозетника идеально совпадает с внешним рельефом плинтуса, поэтому они плотно стыкуется, корпус подрозетника привинчивается к стене или полу;
Вытаскиваются провода, подключаются к клеммам розетки;
Розетка вставляется в подрозетник и крепится винтами.

Установка металлических подрозетников в деревянные стены

Предварительно делается разметка мест установки подразетников и маршрутов провода, который укладывается в жесткие или гофрированные металлические трубы. Оверстия для стаканов подрозетников сверлятся специальными коронками по дереву соответствующего диаметра. Провода прокладываются в прорезанных штробах, в подразетник заводятся через технологические отверстия проделанные с нескольких сторон. Штробы маскируются вагонкой или другими декоративными материалами. Этот способ существенно усложняет отделку.

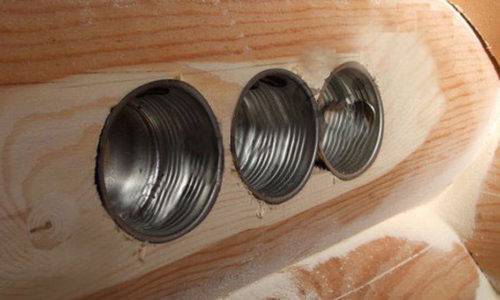

Установка металлических подрозетников в бревенчатой стене

На деревянных стенах проще и безопаснее прокладывать наружную проводку, используя гофрированные трубы, пластиковые кабелькналы с негорючего материала. Некоторые кабельканалы имеют раскраску структуры древесины различных пород, что позволяет удачно подобрать гармонию с общим интерьером. Иногда прокладывают провода по равномерно расположенным по линии керамическим изоляторам.

Деревянные подрозетники для наружной проводки используются редко, в большей степени для декоративных целей.

Классификация подрозетников

Подрозетники классифицируются по нескольким признакам.

По материалу:

пластмассовые. Наиболее распространены. Стоят недорого, достаточно долговечны;
металлические. Превосходят предыдущий вариант по прочности и надежности, но применяются мало, поскольку качеств пластика для крепления розетки вполне достаточно. К тому же при использовании металлического подрозетника возрастает вероятность короткого замыкания в нем. Применение этих изделий, благодаря их негорючести, оправдано при устройстве скрытой проводки в стенах из бревен или бруса. Их устанавливают, обмотав базальтовым картоном или иным негорючим теплоизолятором.

Конструктивно:

для установки в полнотелые стены. Конструктивные элементы имеются только внутри — отливы для крепления розетки;
для установки в каркасную стену. Помимо отливов внутри, имеют снаружи прижимные планки и отбортовку на торце. При вращении связанных с планками винтов обшивка стены зажимается между ними и отбортовкой.

По способу установки:

встраиваемые. Имеют вид стакана, устанавливаются в отверстие в стене;
накладные. Это пластина, прикручиваемая к стене дюбелями. Накладные розетки устанавливаются не только в помещениях с низкими требованиями к эстетике (гаражи, хозпостройки), но иногда и в жилых. Например, над плинтусом, если провод проложен за ним.

По форме:

круглые. Самый распространенный вариант;
овальные. Применяются для установки двух устройств, например, розетки и выключателя;
квадратные. Встречаются редко. В основном такую форму имеют накладные подрозетники.

Подрозетник для каркасной стены можно установить в полнотелую — необходимо только откусить плоскогубцами прижимные планки. Установить подрозетник для полнотелой стены в каркасную нельзя.

Встраивание подрозетника в бетон

Устанавливать подрозетники в бетон или в кирпичную стену приходится чаще всего, так что методика такого монтажа отработана до мелочей и все возможные способы давно испробованы:

Установка подрозетников в бетон начинается с разметки. Если розетка на стене планируется одна, то плюс-минус сантиметр роли не сыграет, но когда устанавливается блок розеток, то от правильности разметки зависит насколько ровно он будет впоследствии выставлен.

Здесь есть простое правило – лучше нарисовать карандашом метку, размером большую чем коронка – если отверстие окажется немного смещенным от центра, то все еще можно выровнять, когда придет очередь вмазывать подрозетники на место.

Дальше производится сверление отверстий подрозетников в бетоне – когда разметка сделана правильно и есть нужный инструмент, то проблем возникнуть не должно. Правильно выполненный монтаж стандартных подрозетников в бетонной стене подразумевает сверление отверстия миллиметров на 5 больше, чем сам устанавливаемый подрозетник. Если нет коронки для сверления бетона, то можно использовать обычное сверло с победитовым наконечником – по периметру размеченной окружности высверливаются отверстия, а внутренняя часть выбивается. Если дрель или перфоратор отсутствуют, но есть болгарка, то для подрозетников в бетоне допускается сделать прямоугольное отверстие – все равно их надо вмазать в стену раствором.
Примерка подрозетника. Установить подрозетник в бетонную стену надо заподлицо, а также проверить чтобы в него свободно заходил кабель. Так как дальше в отверстие будет накладываться замазка, то конец провода лучше заранее замотать изолентой, если это не было сделано раньше.
В отверстие накладывается слой замазки с таким расчетом, чтобы вдавить подрозетник и часть ее вылезла наружу. В таком положении все оставляется на несколько минут, чтобы раствор начал схватываться и потом уже аккуратно снять со стены его ненужную часть.

Теперь осталось выждать пока раствор полностью не застынет и на этом установка стандартного подрозетника в бетонную стену завершена.

Если по каким либо причинам кажется что подрозетник не будет держаться внутри стены, то дополнительно его можно закрепить дюбелями, под которые сверлятся 4 отверстия с уклоном в 45° (враспор) к плоскости пола и стены.

Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выдолбить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).

Следует учесть, что при штроблении, в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.

Будущие лунки необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм. Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Сверление отверстий для подрозетников

Лучше всего для этого использовать перфоратор. С помощью него предстоит высверлить выемку в намеченном центре, разместив бур. После насадку следует сменить на коронку: ей обозначаются размеры будущего отверстия. Как только появится размеченный контур, из оснастки путем выкручивания болта убирается сверло. Далее на перфоратор снова надевается коронка, на которой надлежит сделать отметку, до какой глубины она будет проникать, обычно это 5-6 см. Достигнув необходимого расстояния, насадка опять меняется. На этот раз на перфоратор надевается лопатка, ей выбивается лишний бетон. Если не удалось добиться нужной глубины, то задействуются зубило и молоток.

Руководство по установке подрозетников в стену

Просверлив отверстие и пробив к нему штробы – канавки для прокладки коммуникаций, далее допускается приступать к непосредственному электромонтажу. С этой целью в углубление следует поставить подрозетник и проверить, насколько хорошо он зафиксирован. Правильным считается: пластмассовый корпус полностью утоплен в стенке, плотно закреплен и ничуть не наклонен. Затем необходимо завести питающие будущее устройство провода в отверстие, располагающееся на заднем плане.

Следующая цель – надежно закрепить короб в стене:

очистить основание от пыли;
обработать отверстие грунтовкой, которая обеспечит долговечность;
развести штукатурную/шпаклевочную смесь на гипсовой базе (вместо строительного/медицинского гипса разрешается использовать алебастр: его разбавляют водой до образования сметаноподобной однородной консистенции);
шпателем нанести состав внутрь ямки;
поставить подрозетник в гнездо и вдавить его в раствор (он должен вылезти на бетонную поверхность через прорези).

Монтаж важно производить крайне быстро, ведь применяемая смесь твердеет буквально за 2-3 минуты. Изделие требуется выровнять так, чтобы винтики находились горизонтально полу, а короб полностью углубился в основание

Проверяют правильность уровнем, приложенным к приспособлению по диагонали. В дальнейшем его двигать нельзя: гипс/алебастр должен застыть до конца. Излишки, вылезшие наружу, подвергаются удалению.

Монтаж своими руками нередко чреват неприятными последствиями. Самой распространенной проблемой является выпадение или плохая фиксация изделия в стене. Если такое случилось, справиться с задачей можно 2 способами:

вкрутить саморез с дюбелем в основание подрозетника;
применяя клеевой пистолет, надежно закрепить короб в гнезде.

Также частой ошибкой является перебив кабеля распоркой от розетки/выключателя. На корпусе устройства возникает опасный потенциал, способный привести к короткому замыканию при подаче электричества. Чтобы избежать этого, заход провода в подрозетник нисколько не должен мешать будущей конструкции, особенно со стороны распорных лапок.

1. Установить выключатели и подрозетники допускается где угодно. Главное – соблюдать одно условие: водо-, газопроводные, отопительные системы должны находиться не менее чем на 1 м от выбранной точки для монтажа. Исключение составляют ванная и туалетная комнаты, ставить электроустройства вообще нельзя по причине опасности.

2. При фиксации в бетонную или кирпичную стену гипс/алебастр целесообразно применять лишь при незначительных отверстиях. В ситуациях, когда гнезда получаются больше, разумнее использовать цементно-песчаный раствор либо строительный клей.

3. В установочном коробе лучше оставлять некоторое количество провода. Он пригодится, когда придет время ремонтировать контакты.

4. Если речь идет о монтаже 1-2 подрозетников, то покупка алмазной коронки будет бессмысленной тратой финансов. Ее уместнее поменять на насадки, оснащенные победитовыми зубцами, или вообще воспользоваться болгаркой с диском.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

разметить стены в зоне предполагаемого монтажа;
высверлить посадочные отверстия в необходимом количестве;
закрепить подрозетники в отверстиях;
выполнить окончательную отделку поверхности стены;
смонтировать механизмы и подключить кабели питания;
установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Кирпичная стена, подрозетники, штукатурка и кафель

Подрозетник должен быть установлен заподлицо к внешней части стены. Если на бетон клеятся обои, то на кирпичную стену будет укладываться слой штукатурки. Конечно можно заранее прикинуть какая будет толщина штукатурки и вынести подрозетник немного вперед, но мороки при этом будет на порядок больше, чем при простой установке. Когда же планируются розетки в ванной или на кухне, где дополнительно будет уложена плитка, то расчеты еще больше усложняются.

Долгий и сложный путь решения проблемы заключается в тщательных измерениях после каждого этапа работ – размечается место, к нему подводится проводка, накладывается штукатурка, в ней вырезается отверстие, потом то же самое делается с плиткой во время ее укладки.

Гораздо проще будет сделать первоначальное углубление в стене, куда можно будет спрятать провод (его желательно плотно скрутить и закрепить по центру). Дальше закрыть отверстие крышкой – ее можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно шпаклевать. Если будет укладываться плитка и надо выдержать симметрию, то нелишне будет заранее прикинуть, каким рисунком она будет укладываться в этом месте.

Когда штукатурка или плиточный клей застынут, то начинается непосредственно монтаж самого подрозетника – одного или для блока розеток. По нужным координатам аккуратно, чтобы не зацепить провод, высверливается отверстие (если это плитка, то в момент сверления надо непрерывно поливать коронку или сверло).

Монтаж в бетон

Когда подрозетник куплен, подготовительные работы проведены, можно переходить к установке. Однако провести монтаж подрозетников в бетонную стену голыми руками вряд ли кому-то удастся. Поэтому обязательно потребуются следующие инструменты:

Дрель со сверлом для бетона;
Перфоратор;
Специальные коронки для сверления бетона. Их диаметр должен соответствовать размерам монтируемого прибора;
Обычные карандаш и линейка;
Зубило с молотком;
Болгарка со специальным полотном по бетону;
Шпатель;
Гипс. Подойдет как строительный, так и медицинский;
Нож для бумаги

Такие инструменты как болгарка или перфоратор необходимы обязательно. Если личного инструмента нет, можно арендовать в специализированных строительных магазинах.

Когда весь арсенал собран, можно переходить к следующему этапу.

Разметка и проделывания отверстия для подрозетника

Перед монтажом следует обязательно провести точную разметку места, в котором будет установлен подрозетник. Высота будущих розеток и выключателей подбирается индивидуально, но по желанию можно воспользоваться следующими профессиональными стандартами:

В жилых комнатах розетки размещаются на высоте в 30 см от покрытого пола;
В кухне, для удобства, высота от пола достигает 120 см;
Высота выключателя – 90 см.

После определения оптимальной высоты к нужному месту приставляется подрозетник. Контур обводится карандашом.

Теперь перед установкой остается только просверлить нужное отверстие. Для этого на перфоратор ставится специальная круглая коронка. Она напоминает небольшой отрезок трубы с острыми зубьями, которые и будут просверливать стену. Сверлить следует пока коронка полностью не войдет в стену. После этого центральная часть, с применением зубила, дорабатывается в глубину.

При отсутствии коронки, можно воспользоваться и другими способами. Всего их 2 и каждый кардинально отличается. В первом случае используется перфоратор или дрель со специальным сверлом (победитовым). По контуру размеченного круга просверливаются специальные отверстия с как можно большей глубиной. Находиться они должны близко друг другу. После этого центральная часть выбивается зубилом. Преимуществом данного метода является скорость. Использование коронки быстро нагревает электроинструмент, поэтому он периодически должен отдыхать. Поэтому для проделывания 12-15 углублений может уйти весь день. В данном случае такого недостатка нет.

Также подготовить место для подрозетника можно с помощью болгарки. Для этого следует еще раз воспользоваться карандашом и линейкой. Обведенный круглый контур следует преобразовать в квадрат, прочертив с каждой стороны по одной ровной линии. После этого по прямым линиям следует пройтись болгаркой. Также, как и в предыдущих вариантах, середина выбивается зубилом.

Корректировка глубины

После того как отверстие проделано следует проверить, полностью ли в него входит подрозетник. В идеальном варианте прибор должен стать четко вровень со стеной. В таком случае будущая розетка или выключатель вплотную станут к стене.

После этого в стене проделывается штроба, которая позволит подвести провод. Он в свою очередь вставляется в подрозетник с тыльной стороны. После продевания провода инструмент вставляется в проделанное отверстие.

Заключительный этап

Практически вся работа проделана, остается лишь закрепить подрозетники с помощью специального раствора. Готовить его нужно небольшими количествами и только перед заделыванием, так как застывать он начинает уже через несколько минут. Для его приготовления в гипс необходимо постепенно добавлять воду. Смесь при этом постоянно помешивается. В итоге должна получиться масса, которая по своей консистенции напоминает густую сметану.

Когда вся влага впитается, в отверстие шпателем выкладывается раствор, в который и вставляется подрозетник с проводом. Устанавливать его следует тщательно, чтобы он не выступал, иначе в будущем будут заметны явные дефекты. После этого оставшимся раствором заделываются все щели.

Последовательность установки подрозетника в бетонную стену:

Шаг 1. Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

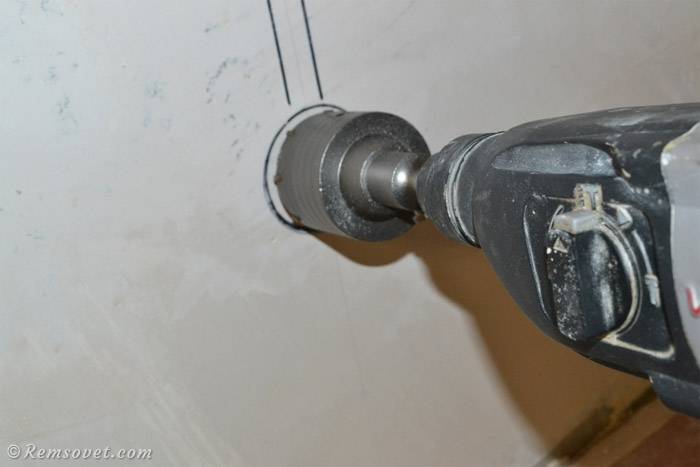

Шаг 2. Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

Шаг 3. После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

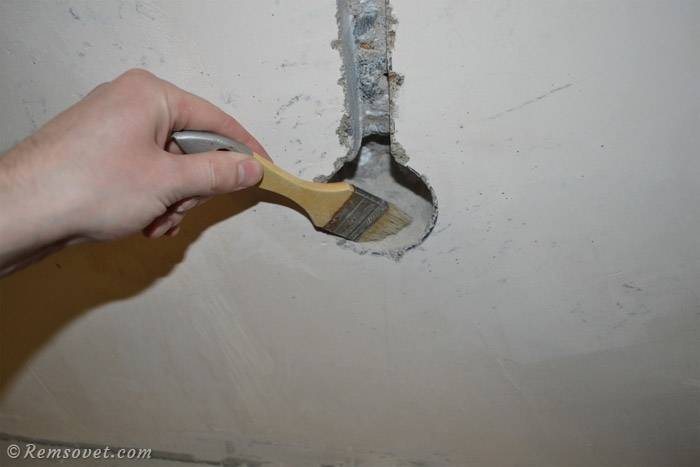

Шаг 4. Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

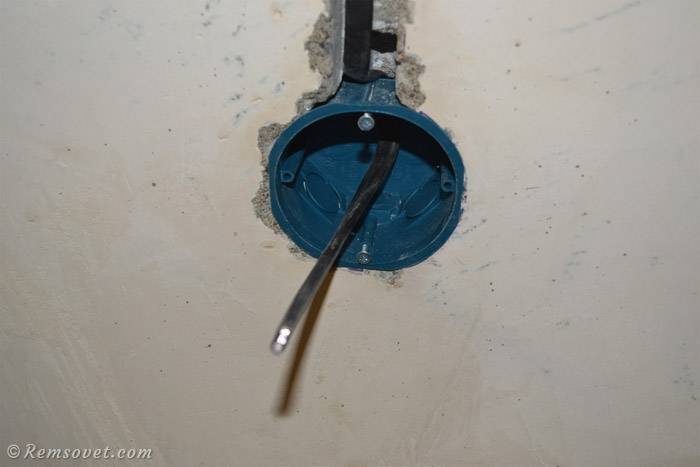

Шаг 5. При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?». Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

Установка коробок под НЕмодульные устройства

Подобные ситуации случаются редко, однако могут принести немало трудностей, если их не брать во внимание. Если будут
устанавливаться немодульные розетки или выключатели (которые не помещаются в общую рамку) в один ряд, то между ними необходимо
выдержать минимальное расстояние

Иначе дальнейшая установка будет невозможна!

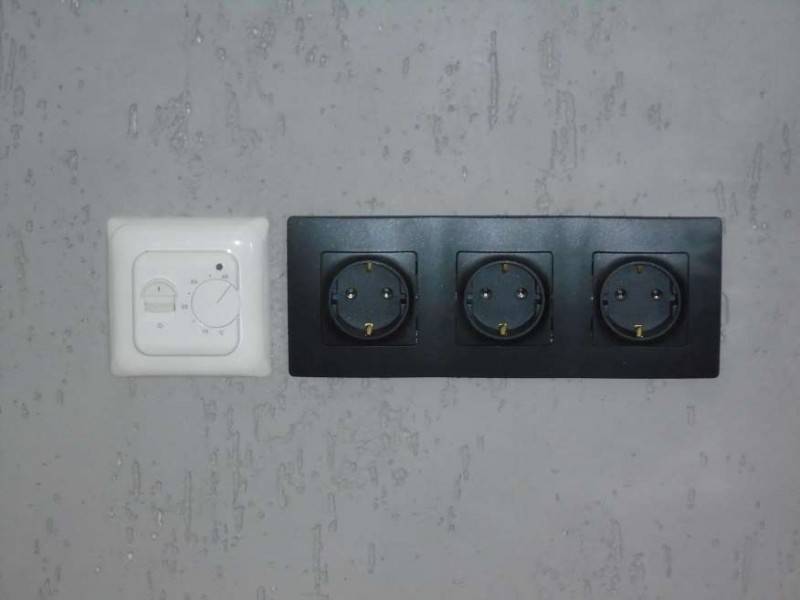

В качестве примера такой схемы можно взять дешёвый терморегулятор электрического тёплого пола — данное изделие не обладает
модульностью и не помещается в общие рамки с другими розетками. Конечно, есть терморегуляторы, подходящие к общим рамкам, но
они более дорогие и привязаны к определённой коллекции установочной электрики. Поэтому если используется устройство без общей
рамки — выдержать расстояние обязательно!

Итак, подавляющее большинство розеток, выключателей, терморегуляторов и прочих, в чистовом виде имеют ширину 86 мм. Соответственно
между коробками под немодульные розетки должно быть минимальное расстояние (по осям) 86 мм. Но это если «в притирку» и не точно, а
вдруг выключатель окажется шире? Поэтому лучше делать минимальное расстояние между осями установочных коробок 90 мм. или более.

Ну вот и подошла статья к концу. Для установки подрозетников в бетон и прочие материалы — ее более, чем достаточно.

Оцените публикацию:

Currently 4.20

Оценка: 4.2 (10 голосов)

Часто задаваемые вопросы

Вопрос №1. Стена из ДСП, металлических подрозетников с зажимными планками нет, пластиковые стаканы ставить на дерево можно?

Большинство современных строительных материалов делаются негорючими, в том числе пластиковые подрозетники и ДСП.

Вопрос №2. Собираюсь штукатурить бетонную стену, для проводки обязательно делать штробы?

Достаточно компактно клипсами закрепить провод и заштукатурит, но при этом сделать углубления для ввода проводов в технологические отверстия стакана подрозетника, сверху заводить их нельзя.

Клипсы для крепления проводов различного Ø к стенам
