Установить новый блок розеток

Окончание монтажа

Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.

Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.

Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.

Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.

Подключение электропроводки

Данная процедура не сложная, ведь нужно подсоединить буквально пару проводов, но здесь главное не наделать ошибок.

Первым шагом выключаем электричество во всем помещении для безопасности. Берем индикаторную отвертку и дотрагиваемся до каждого провода, чтобы убедиться, что провода обесточены и не представляют угрозы.

Далее, с концов провода снимаем примерно по 2–3 сантиметра изоляционной обмотки. После этого оголенный участок загибается кольцом, а в случае с многожильным проводом, его нужно разделить на две части, чтобы он приобрел V-образную форму. Оголенную жилку провода нужно немного приплюснуть плоскогубцами, чтобы увеличить площадь контакта с клеммой.

На самой розетки всего три клеммы: две токопроводящих и одна заземление. Провода во всех трех клеммах зажимаются болтами. При использовании проводки со стандартной цветовой разметкой нужно подсоединить желто-зеленый провод к клемме заземления, синий провод подключается на ноль, а оставшийся на фазу. Перепутать последовательность подключения довольно тяжело, ведь вариантов не много, но все же, нужно быть внимательным.

Подключение блока осуществляется цельным шлейфом или же звездой. Первый вариант подразумевает переход контактов с одной розетки сразу в следующий элемент. Способ звезды подразумевает прокладку провода с каждой розетку в общую точку, а затем соединения фазы к фазе, а ноля к нолю. Стоит отметить важный момент, что правила устройства электроустановок категорически запрещают монтаж заземления шлейфом. Таким способом можно подсоединять только фазу и ноль, а заземление обязательно нужно подсоединять методом звезды.

Производители встраиваемых розеточных модулей

Чтобы не ошибиться и выбрать качественный встраиваемый в столешницу розеточный модуль, который прослужит длительное время, стоит знать, на изделия каких производителей стоит обратить особое внимание. А от каких, напротив, рекомендуется отказаться, даже если они привлекают своей невысокой стоимостью

На российском рынке представлены изделия известных и заслуживающих доверие потребителя компаний из Италии, Швеции, Польши и Германии, а также отечественных производителей, среди которых следует особо выделить бренд «Экопласт». С него и начнем краткий обзор:

Выдвижной розеточный модуль «Экопласт».

«Экопласт» (Россия) — это компания по производству различных сантехнических, а также используемых в электрике изделий из пластика. На рынке этот производитель присутствует 15 лет, и за это короткое время успел завоевать признание не только отечественного, но и зарубежного потребителя. Свидетельством этому служит сертификат качества международного стандарта ISO 9001:2008, а также российских стандартов ГОСТ Р ИСО 9001-2008. Качество изделий «Экопласт» официально подтверждается аккредитованными лабораториями ЕС и соответствует их стандартам по директиве 2014/35/ EU. То есть можно смело приобретать.
«Schulte Elektrotechnik» (Германия). Это немецкая компания, которую по праву можно назвать одним из первых разработчиков встраиваемых блоков. Качество изделий этого производителя признано потребителями по всему миру, и, естественно сертифицировано по стандартам ЕС.

Розеточный модуль «EVOLINE PORT»

«Evoline» (Германия) — производитель, известный во многих странах мира, предлагает ряд моделей, встраиваемых в столешницу, шкафы и полы,. Вся продукция отличается высоким качеством и стильным дизайнерским оформлением. «Evoline» поставляет на рынок не только закрытые встраиваемые блоки, но различные открытые одиночные и блочные розетки, что расширяет возможности выбора потребителя.

«Kondator 935-PF02B» — встраиваемый в столешницу модуль.

«Kondator» (Швеция) также представляет встраиваемые блоки как открытого, так и закрытого типа. Большинство моделей оснащено не только розетками для подключения к сети питания, но и другими разъёмами, о которых говорилось выше.

Выдвижной модуль «Kontakt Simon ktl».

«Simon» (Испания) — это известный производитель электротехнических изделий. В товарном ассортименте этого бренда – немало моделей встраиваемых выдвижных и поворотных розеточных модулей.

Встраиваемая розетка «GTV AE-pbu02gs-10»

«GTV» (Польша) активно работает на международном рынке более 20 лет. Компания занимается производством качественной и доступной для потребителя продукции, которая полностью сертифицирована по евростандартам. Хотя бренд не столь «громкий», но изделия отличаются высоким качеством, и приобретать их можно безбоязненно.

Хотя, на первый взгляд, изделия выглядят достаточно привлекательно, но надежность их, по отзывам покупателей, весьма сомнительна.

Встраиваемый блок «Displace»

Блоки «Displace» имеют достаточно интересный дизайн, оснащены силовыми разъемами, а также HDMI, USB и другими гнездами. При установке приборов этого производителя, первые полгода они функционируют нормально, а затем в их работе начинают происходить различные «чудеса».
«Desc Socket». Модули этого производителя могут иметь в своем активе до 17-ти различных разъемов и отлично работают максимум первые полгода. По истечении этого времен их крышки открываются с трудом, причем, этот процесс сопровождается скрипом. В функционировании наблюдаются сбои, отдельные разъемы прекращают реагировать на включенные приборы, на корпусе могут появиться трещины, так как изготавливаются корпуса из дешевого сырья.

Названные изделия могут быть изготовлены в КНР или же на российских просторах, но из китайских комплектующих, что не добавляет им качества и не увеличивает срок безаварийной эксплуатации. Поэтому приобретать такие изделия не рекомендуется. Они, к тому же, могут быть пожароопасны, так как неизвестно, как поведет себя пластик, а также «начинка» функциональной части модуля.

* * * * * * *

Надеемся, что информация, представленная выше, поможет читателю определиться с выбором встраиваемого розеточного модуля. Если будут выполнены все рекомендации по установке и учтены критерии по оценке прибора, то такой модуль станет отличным подспорьем на кухне или на компьютерном столе, и при этом поможет сэкономить свободное место на столешнице.

Демонтаж старой розетки

При проведении ремонта часто приходится менять старые точки питания на новые, особенно в хрущевках или сталинках, панельных домах старого типа. Иногда такие розетки вмонтированы в стену без подрозетника. Здесь мастер должен действовать в такой последовательности:

Отключается питание на распределительном щитке.
Снимается панель розетки, отвинчивая крепежи.
При помощи отвертки мастер отсоединяет провода от клемм и убирает старую конструкцию.
Важно освободить часть питающего кабеля, чтобы свободно сформировать гнездо под установку нового стакана.
В остальном все действия выполняются по аналогии установки внутренней (встроенной) точки питания.

Примечание

В данной статье изложено только то, как установить и подсоединить розеточный блок, несмотря на то, что сегодня мы имеем еще и такое сочетание, как розетка с выключателем, но о ней как-нибудь в другой раз выйдет статья.

Для установки розеток необходимо знать размеры блоков розеток, а они бывают следующие:

Размер одной розетки составляет 72 миллиметра в ширину и столько же в высоту;
Сетка размеров блока из 2-х электрических точек имеет длину 72 миллиметра, а ширину 142 миллиметра;
Сетка размеров блока из 3-х электрических точек ы длину также 72 миллиметра, а в ширину 212 миллиметра;
Сетка из 4-х частей в ширину 284 миллиметра, а в высоту все те же 72 миллиметра.

Как установить блок розеток в стене — инструкции по планированию и монтажу нескольких розеток.

Рубрики :Статьи

Для многих владельцев домов и квартир установка и подсоединение розеток кажется чем-то сложным, что просто обязано выполняться исключительно мастером. По правде говоря, это не так и поэтому эта статья расскажет, как сделать монтаж блока розеток своими руками.

Что нужно знать перед тем, как приступить к работе

В наши дни существует огромное множество материалов, из которых может быть сделана стена. Бывают гипсокартонные стены, каменные стены , кирпичные стены , стены из бетона. К ним применяются разные технологии монтажа , поскольку любая из них имеет свою специфику.

Примечание

Для установки розеток необходимо знать размеры блоков розеток, а они бывают следующие:

Размер одной розетки составляет 72 миллиметра в ширину и столько же в высоту;
Сетка размеров блока из 2-х электрических точек имеет длину 72 миллиметра, а ширину 142 миллиметра;
Сетка размеров блока из 3-х электрических точек ы длину также 72 миллиметра, а в ширину 212 миллиметра;
Сетка из 4-х частей в ширину 284 миллиметра, а в высоту все те же 72 миллиметра.

Безопасность во время установки розетки

Процесс установки и подсоединения розетки обязан быть безопасным и достаточно эстетичным. Поговорим о первом, профессионалы рекомендуют устанавливать розетки на высоте приблизительно сорок сантиметров от пола, хотя чаще всего люди устанавливают их на высоте примерно в метр.

Дети не должны иметь никакого доступа к розеткам, поэтому стоит устанавливать розетки с защитной крышкой, которую маленький ребенок уж точно не будет в состоянии взломать.

Подготовиться к монтажу

До того, как вы начали работу, стоит определить место, где вы разместите, розеточную группу. Если этим местом является кухня, то розетку стоит поставить чуть выше столешницы, тем самым вы обеспечите то, что шнур от любого кухонного оборудования будет успешно дотягиваться до розетки.

В случае, если вы планируете разместить розетки в гостиной комнате, то лучше всего это сделать за телевизором, который спрячет все провода.

Говоря о ванной комнате, то тут необходимо принято во внимание, что розетки должны располагаться не меньше чем на 0.6 метра от ванной и быть влагонепроницаемыми

Процесс разметки стен

Ответственный этап, определяющий качество установки розеток и их подсоединение. Для того, чтобы его осуществить необходимо наложить розетки на место где установлены подрозетники, количество наложенных розеток зависит от того, сколько гнезд будет присутствовать в блоке.

Выполняя эту работу, знайте, что между центральными частями подрозетников должно быть в точности 72 сантиметра. Совершив ошибку в измерениях, вы гарантируете себе то, что крышка розетки не налезет.

Штробирование

Этот процесс осуществляется не так тяжело, как звучит. Он включает в себя создание гнезд для подрозетников. В данном деле вам необходимо иметь перфоратор с нужной насадкой.

Если вы собираетесь разместить блок розеток в стене из бетона или кирпича, то вам жизненно важно проштробить круги коронкой, а затем выбить с помощью зубила сердцевину

Установка подрозетников

Также не самый сложный шаг в установке розеток , поскольку на сегодня рынок предлагает созданные для этой процедуры пластиковые стаканы, соединяющиеся друг с другом. Так что даже самый последний профан справится.

Если установка подрозетников происходит в бетонном или кирпичном здании значит, вам нужно замазать стаканы раствором из гипса.

Если вы имеете дело с гипсокартонном, то знайте, что осуществления вышеназванной процедуры у подрозеток –просто, так как у них есть созданные для этого лапки, которые прижимаются по бокам к листу.

Подсоединение электрики

Дождавшись, когда вещество затвердело, вам необходимо приступать к включению внутреннего блока розеток к сети 220В. Сразу несколько евророзеток может быть подсоединено к одной линии электропроводки, но учтите ,это делается только тогда, когда вы знаете, что не будете подключать, скажем, электроплиту.

А теперь к делу, для установки и подключения блоков розеток вам нужно завести в самый первый подрозетник вводные провода, идущие от распределительной коробки: фазу, ноль и заземление. Далее, для того чтобы подключить другие розетки сделайте перемычки.

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

перфоратор;
корончатое сверло 68 мм;
зубило или пику под перфоратор.

Корончатое сверло

Цены на свёрла для розетки (корончатое сверло)

~~Корончатое сверло~~

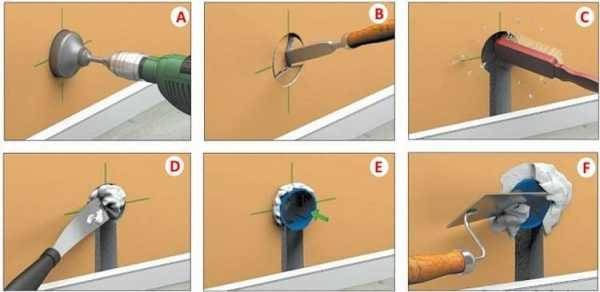

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Засверливание в стену

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Разметка под блок

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Последовательность монтажа

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

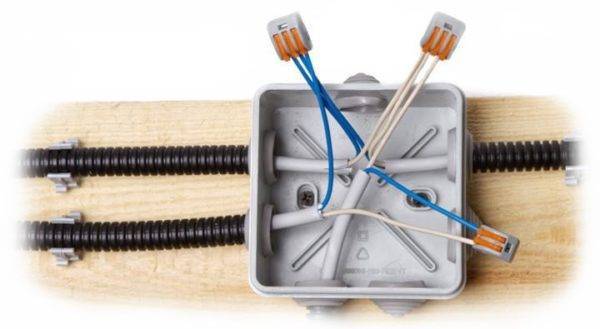

Распаечная коробка

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Вклеивание подрозетников

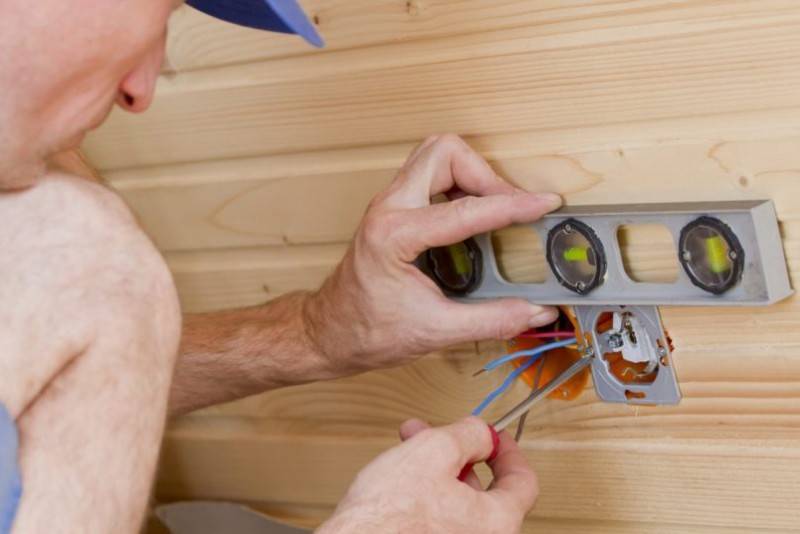

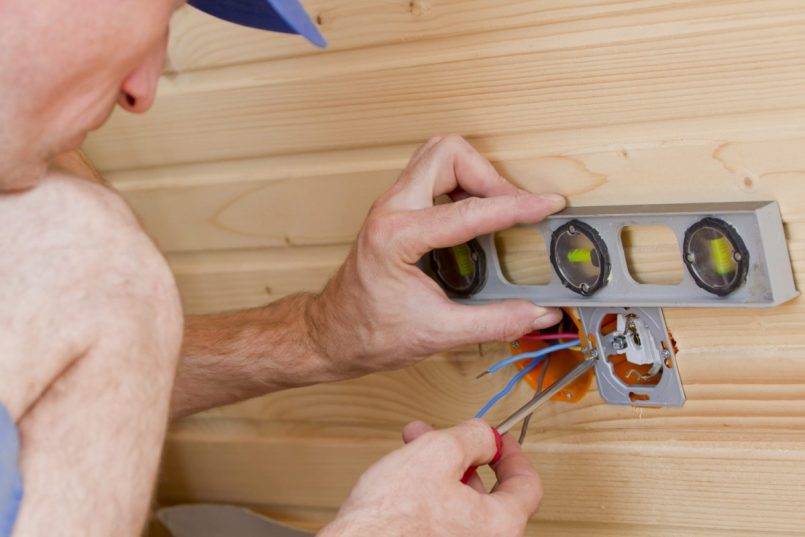

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Подрозетник с двумя креплениями

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Работа болгаркой

Как подключить блок розеток: правила установки и схемы подключения

Там, где необходимо подключить взаимодействующую группу бытовой техники, устанавливается блок розеток, включающий от двух до четырех электрических точек. Установка и подключение этого варианта отличается от тех же действий с обычной розеткой. Чтобы результат радовал надежностью, нужно знать тонкости. Согласны?

Мы подробно расскажем, как подключают блок розеток, какие варианты подключения с учетом потребителей существуют. У нас вы узнаете, какие правила монтажа стоит учитывать при установке подобного модульного устройства. Представленные к рассмотрению сведения опираются на ПУЭ.

Подробно изложенную технологию монтажа и подключения розеточных блоков мы подкрепили схемами, пошаговыми фото-руководствами, видео.

Конструкция розеточного блока

Полный комплект под монтаж точек электропитания имеет такую конструкцию:

набор подрозетников;
сама полимерная панель с расположенными на ней 2-4 розетками.

Размеры одной равны 72х72 мм. Соответственно:

две точки в ряду — 142 мм;
три — 212 мм;
четыре — 284 мм.

Знать эти параметры необходимо, чтобы правильно определить точку установки блока розеток (расстояние от стены или окна). Чаще его размещают в таких местах:

Кухня. Как правило, точки электропитания устанавливают над рабочей поверхностью в 40 см (минимум) от мойки.
Гостиная. Чтобы розеток не было видно, их можно убрать за тумбу с телевизором или под барную стойку.
Ванная комната. Тут всю конструкцию можно расположить за встроенным шкафом. Таким образом точки питания будут скрыты от глаз и влаги дверцами мебели.

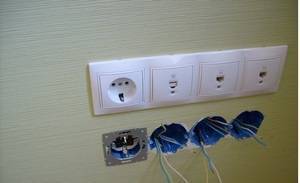

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля

Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см

В противном случае коробки не станут на место.

Штробление

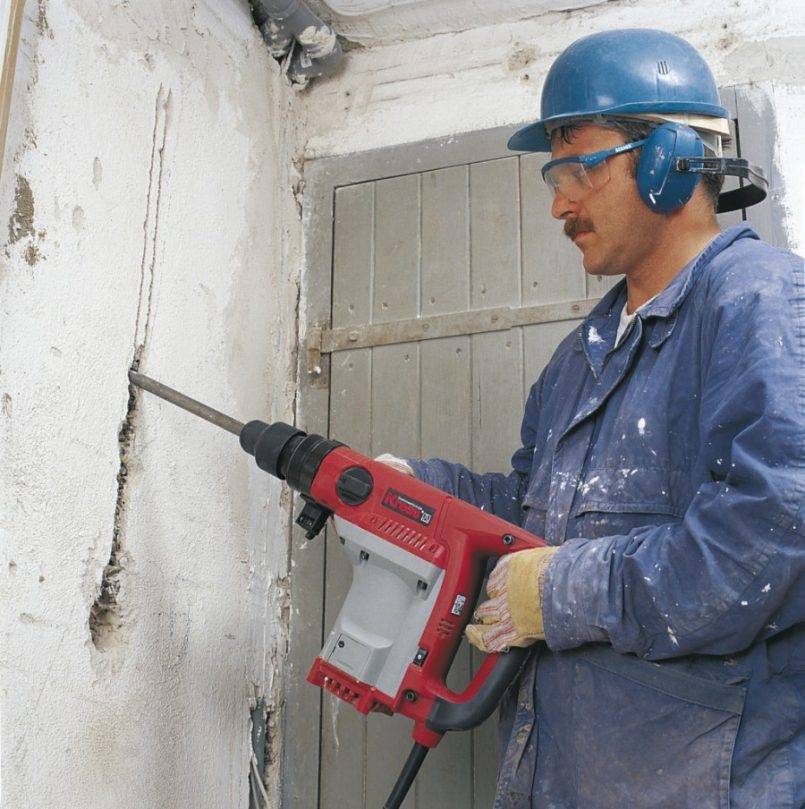

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

Монтаж подрозетников

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену

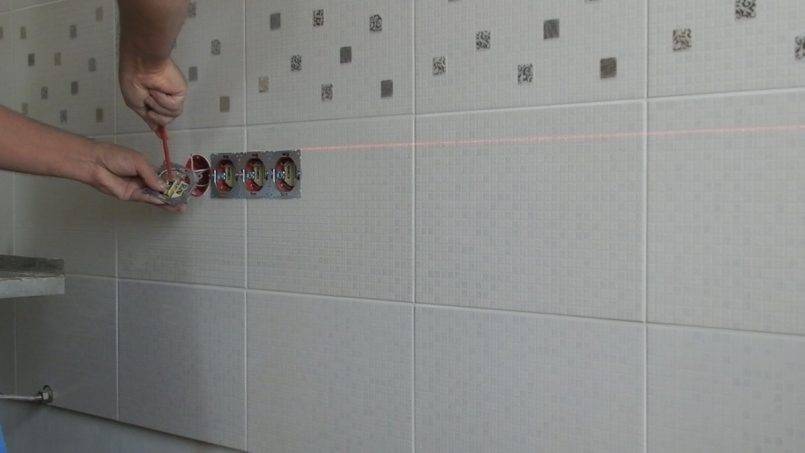

Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены

С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

Особенности установки розеточных блоков в гипсокартоне

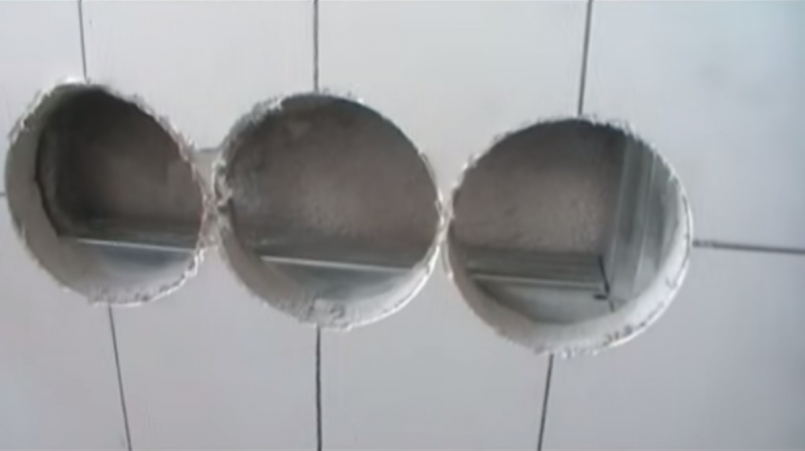

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.

Процесс разметки стен

Штробирование

Установка подрозетников

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Этап подготовки

Перед тем как начать установку розеток в бетон, нужно определиться с местом установки, а также заготовить инструмент и материалы, которые будут нужны во время работ. При установке розеток в жилых помещениях стоит помнить два основных фактора:

Монтаж розеток в жилых комнатах (зал, спальня) осуществляется на расстоянии 30–40 см от пола.
При монтаже в других комнатах (кухня, ванная) стоит опираться лишь на личные предпочтения. То есть, где будет удобно и практично, там и ставить.

Во время укладки электрической проводки нужно помнить про некоторые правила:

Монтаж проводов осуществляется на дистанции около 15–20 см от потолка.
Кладка провода осуществляется только в горизонтальном или же вертикальном положении. Ни в коем случае недопустима кладка по диагонали или как-либо еще.
Канавка для укладки провода (штроба) должна находиться на расстоянии не менее 35 сантиметров от трубы газопровода.

Перед началом работы нужно подготовить рабочее место, а также инструмент, который пригодится во время монтажа.

Маркер, мелок, карандаш или что-либо чтобы начертить отверстие под розетку в бетоне.
Линейка любого размера.
Уровень любой разновидности, который пригодится для установки нескольких розеток в одном месте.
Дрель с установленной коронкой для бетонных поверхностей. Если отсутствует специальная коронка, можно применить просто сверло. В некоторых случаях при определенных навыках применяют болгарку

Важно помнить, что сверло или коронка могут сильно греться во время работы и его нужно регулярно остуживать.
Молоток с зубилом. Данный инструмент необходим для придания штробе правильной формы.
Подрозетник

Данный предмет является каркасом, который придает креплению большей жесткости.
Замазка любого вида, к примеру, гипс или цемент. Также понадобится шпатель, который будет помещен в подрозетник.
Стандартный набор инструментов: нож или резак, отвертка с плоским и крестовым сечением, плоскогубцы (пассатижи).

После усвоения некоторых правил и подготовки инструмента приступаем к дальнейшему шагу.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Розеточные блоки бывают двух типов:

Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Принципы подключения электричества

После того как смесь полностью застыла, можно начинать подключение внутреннего блока. В случае если розетка имеет шлейфовый тип подключения, провода идут от распределительной коробки в первый подрозетник. Концы провода необходимо очень аккуратно очистить от оплетки острым ножом. Для этой цели также отлично подойдет бокорез. Во время проведения зачистки следует оставить небольшой запас кабеля для создания дополнительного подключения при необходимости.

Спрятать кабель необходимо, свернув его спиральным способом и уложив внутрь блока. Чтобы сделать смычки, нужно подготовить кусочки проводов разного цвета. Необходимо проследить, чтобы сечения смычек было таким же, как и у проводников линии питания. Они не должны быть чересчур удлиненными, потому как это помешает корректной постановке розетки в монтажную коробку. Отрезанные провода нужно зачистить от изоляционного слоя приблизительно на 1 см.

Продеть провода следует через переходники блоков, предварительно обеспечив их хорошую проходимость и удалив излишки раствора.

Установить блок будет легче, если концы проводников согнуть в сторону клемм. Следует снять защитную крышку с поверхности блока, после чего припустить зажимные винты на 5−7 см. К первой розетке подсоединяется обработанный конец фазы питающего кабеля. Нужно учитывать также положение клемм. После этого РЕ проводник и нули питающего кабеля подводятся ко 2-й розетке. Закручивать гнезда чересчур туго не рекомендуется.

При шлейфовании розеток необходимо соблюдать принцип полярности. Фазный провод отводится от фазы с клеммой, а нулевой — от нуля. Подключать защитный проводник необходимо в четком соответствии с требованием Правил устройства электроустановок, где упоминается обязательное создание только неразборных соединений такого типа.

Игнорировать это условие запрещено, ведь тогда риск возникновения несчастных случаев значительно возрастает. Например, если в главной точке питания блока силовых розеток при монтаже убрать заземление, другие участники этой цепи потеряют защитный ноль. В дальнейшем, если на модуль корпуса попадет напряжение сети (в случае поломки оборудования), то напряжение перейдет и на все остальные корпуса электрических приборов, соединенных с сетью.

Подрозетники с подключенными к клеммам жилами монтируются в созданные углубления. Этот механизм укрепляется боковыми зажимами, после чего необходимо проверить прочность фиксации всех элементов. Для этого стоит воспользоваться строительным уровнем и при необходимости внести коррективы. Открытые части проводки обматывают изолентой или обрабатывают термоусаживаемой губкой. После завершения этих действий нужно плотно затянуть саморезы, зафиксировать модуль блока и поставить декоративную крышку.

Как видно, процесс установки блока розеток не такой уж сложный. При наличии минимальных навыков и техники можно легко справиться с этой задачей. Главное условие состоит в том, что следует заранее все продумать и подготовить к работе, учесть все нюансы и особенности конструкции стен, чтобы избежать возникновения непредвиденных трудностей.
