Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

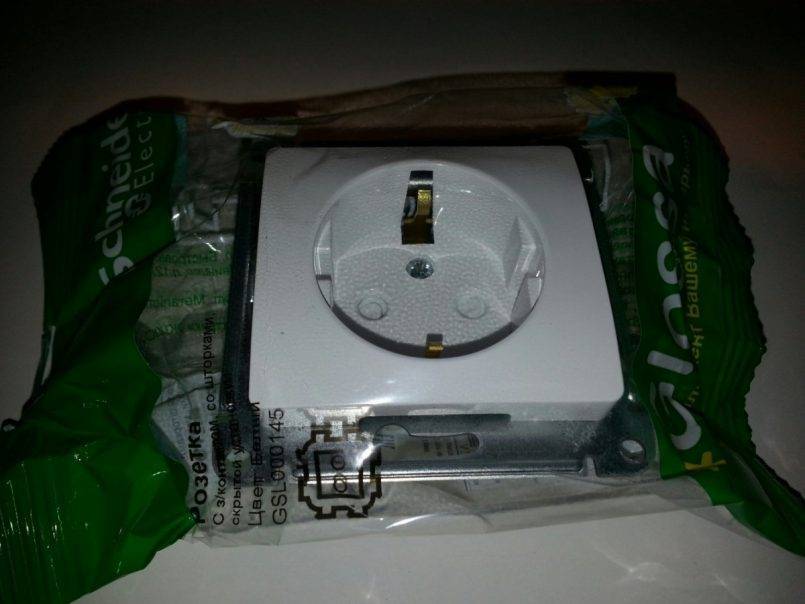

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Шаг 1. Снимаем декоративную панель:

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

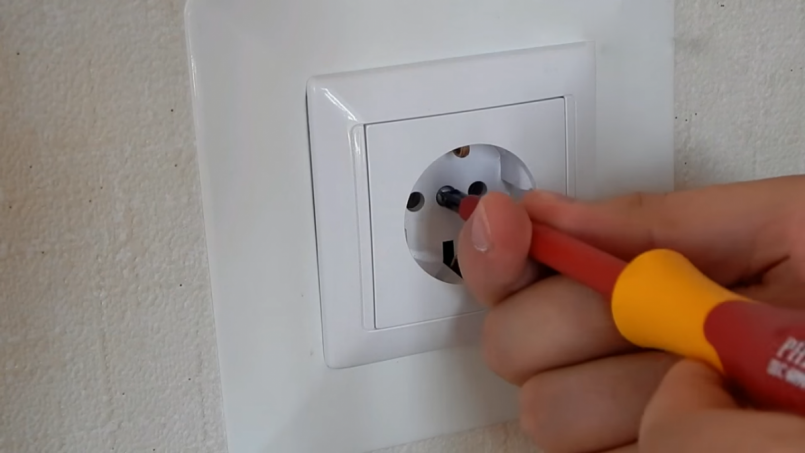

Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5. Устанавливаем декоративную панель розетки обратно:

Монтаж двойной розетки

При установке в бетоне нескольких гнезд для розеток, стыковка между собой подрозетников осуществляется соединителем или бабочкой. На боковых поверхностях элементов имеются для подключения бабочки специальные пазы, которые позволяют соединять два и больше элемента.

Работы выполняются в таком порядке:

• Делается разметка. На выбранной высоте прочерчивается полоса строго горизонтально;

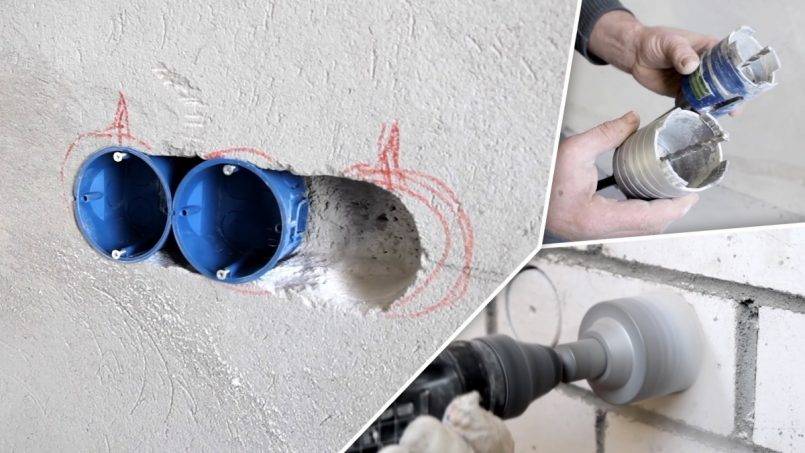

• Подрозетники, соединенные бабочкой, прикладываются к полосе. На полосе намечаются их центральные части;
• Делается отверстие любым способом;
• Проделываются между отверстиями соединительные штробы. Сделать их можно с помощью болгарки;
• В одно из отверстий опускается провод.

Все дальнейшие работы производятся аналогично, так же, как сделать розетку в бетонной стене с одним подрозетником.

Отделочные работы можно проводить только после высыхания фиксирующего раствора. Если поторопиться, начав штукатурить отверстия и штробы раньше, может появиться риск смещения смонтированного устройства, и цена работ значительно увеличится.

Отделка выполняется в такой последовательности:

• Все заметные дефекты обрабатываются грунтовочным составом. Это могут быть неровности или сколы;
• Подравниваются поверхности вокруг подрозетников;
• После высыхания стены, можно приступать к шпаклевке поверхности;
• После высыхания покрытие зашкуривается. В результате должна получиться максимально ровная бетонная поверхность;
• Наносится еще слой грунтовки и остается до полного высыхания.

Установка фурнитуры

После выполнения отделочных работ выполняется установка всех деталей розетки.

• Проверяется отсутствие в сети электропитания. Рекомендуется подачу тока перекрыть прямо в распределительном щитке, отключением защитных автоматов;
• Подключение в розетку проводов осуществляется в зависимости от типа розетки, которая может быть винтовой или пружинной. Для установки розетки с пружинными клеммами:

1. Подготавливаются провода, удалением с них внешней защитной оболочки. Концы жил зачищаются на 12 миллиметров.
2. Жилы направляются в клеммы розетки: желто-зеленый провод для заземления вставляется в центральную клемму, в левую проходит голубой провод или ноль, белый провод или фазный стыкуется с правой клеммой.

Это краткий порядок, как установить розетки в бетонную стену. При выполнении проводки требуется определенная квалификация, и делать ее неспециалистам не стоит. Но, при наличии базовых знаний по электротехнике и инструментов, с соблюдением техники безопасности, можно с установкой розетки в бетонной стене справиться самостоятельно.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

• первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
• второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура.

В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры

Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — высота установки розеток по евростандарту

Кстати, для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для штробления стен под проводку и подрозетники.

Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Установка основы розетки

Установку розетку с заземлением, рекомендуется начать со схемы подключения. Она одинакова для всех. В питании розетки используется трехжильный провод.

К клеммам подводятся, жили, провода без изоляции. И закрепляются на них с помощью специальных зажимочных болтов. Третья жила, то есть заземление, закрепляются в стороне на скобочных контактах. Сами жилы в кабиле отличаются по цветам, желтый −земля, красный и синий – питание.

Все розетки можно разделить на несколько типов:

• Одинарной
• Двойные
• Многоканальные

Подключение двоичной или многоканальной розетки ничем не отличается от одинарной. Провод, также подключается к клеммам с помощью зажимов. Только в варианте с несколько ячеек это делается с одной стороны. Контакты в них идут параллельно, питая, сразу все секций одновременно.

В конце, необходимо установить декоративную накладку. Она крепится на два болтика по бокам. По желанию можно выбрать ту, которая отлично впишется в дизайн комнаты.

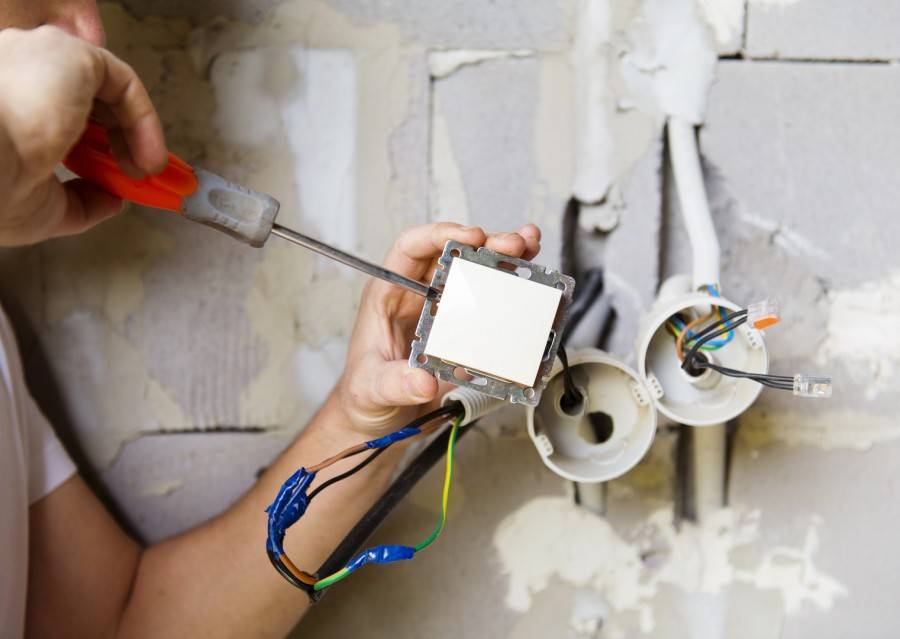

Фото процесса подключения выключателя

https://youtube.com/watch?v=ApsPzglID3Q

https://youtube.com/watch?v=ApsPzglID3Q

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

В этой статье мы подробно рассмотрим, как правильно подключить розетку и различные схемы подключения.

Розетка служит для подключения электроприборов к электрической сети и в общем случае имеет два контакта в виде гнездового разъема и пружинные контакты заземления.

К силовым контактам розетки подключается фазный провод L (красный) и нулевой рабочий N (синий), к пружинному контакту подключается защитный PE-проводник (желто-зеленый).

Давайте рассмотрим схему подключения розеток в жилых зданиях.

Из электрического щита по трех-проводному кабелю в ответвительную коробку заводится фаза (красный), ноль (синий) и заземление (желто-зеленый) от автоматического выключателя розеточной группы.

В ответвительной коробке кабель от электрощита разветвляется — один идет к розетке, а другой в другую ответвительную коробку, для подключения других розеток. Последняя розетка в группе (на рисунке розетка 3) подключается в той же коробке, что и розетка 2. Т.е. для нее отдельная коробка не нужна.

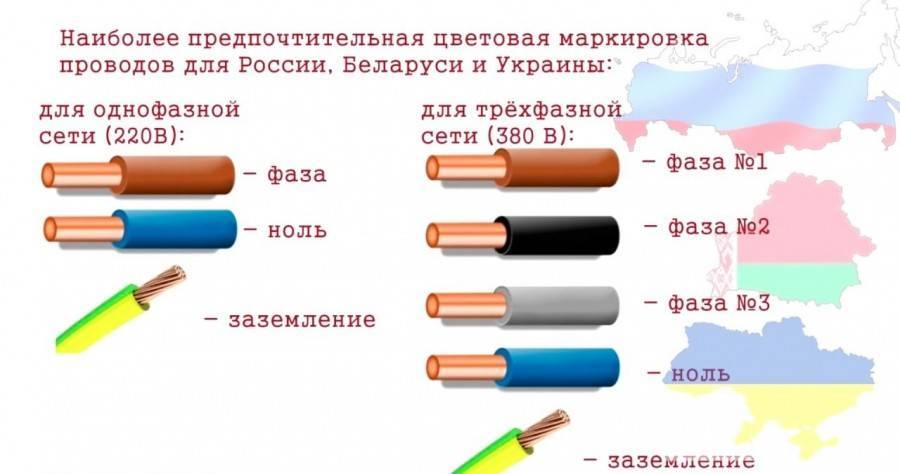

В ответвительных коробках одноименные провода соединяются цвет в цвет: фаза с фазой, ноль с нулем, заземление с заземлением. Места соединения на рисунке показаны жирными точками.

В случае двухпроводной электропроводки без третьего отдельного заземляющего провода, так называемой «двухпроводки», которая встречается в домах старой постройки, схема подключения розеток будет выглядеть так же, только будет отсутствовать третий желто-зеленый провод.

В этом случае сами розетки необходимо использовать без заземляющего контакта.

В настоящее время используется большое количество бытовой техники и электроприборов, и для удобства подключения вместо одной отдельно установленной розетки используются розеточные блоки на две, три и более розеток.

Как правильно подключить розетку в этом случае? Одна из розеток соединяется с проводом, идущим от ответвительной коробки, а остальные подключаются к первой розетке этого розеточного блока через винтовые клеммы.

На рисунке выше показана схема подключения блоков розеток в электропроводке квартиры.

Блок розеток устанавливается в общую рамку, которая бывает на две, три, четыре и пять розеток.

В двухпроводной электропроводке отдельный провод  заземления не используется, и схема подключения розеток будет иметь вид, как на рисунке ниже.

Таким образом, основные схемы как правильно подключить розетки мы рассмотрели.

Рекомендую посмотреть видео Как подключить розетки:

Полезные материалы по теме:

Расчет сечения кабеля.

Схема подключения автоматического выключателя.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как подключить одноклавишный выключатель?

Как подключить двухклавишный выключатель?

Схема подключения проходного выключателя.

Электрощит своими руками.

Как выбрать квартирный электрощит.

Как электричество попадает в дом?

Что такое блок розеток? Это цельная панель с несколькими «электроточками» – розетками. Как правило, такую панель устанавливают на кухне, в рабочему кабинете, либо в гостиной комнате – там, где расположено большое количество бытовой техники.

Особенно удобно использование блока розеток в тех условиях, где необходимо одновременное подключение нескольких взаимодействующих между собой единиц электроприборов, к примеру – персонального компьютера, монитора, аудиосистемы и так далее.

Цель этой статьи – максимально емко рассказать о том, как установить и подключить блок розеток своими руками. Возможен единственный нюанс, о котором стоит оговориться сразу – технология монтирования розеток может разнится. Все зависит от того, из какого конкретно материала выполнены стены в вашем доме: из гипсокартона, из дерева или из искусственного камня (кирпича/бетона).

Где-то дела обстоят проще и будет достаточно выполнить монтаж накладного блока розеток, где-то придется штробить бетон. Постараемся вкратце пройтись по каждому из вариантов монтажа, попутно составив общую картину, демонстрирующую фронт предстоящих работ.

Монтаж подрозетника

По сути, здесь надо просто вмуровать подрозетники в стену, но сделать это так, чтобы установленный пластиковый стакан своей верхней частью был вровень с ее поверхностью.

Готовится цементный или гипсовый раствор и шпателем намазывается на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим в него надо не забыть завести провод) и выравнивается. При этом из стены выдавится некоторое количество раствора – его желательно убирать не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять полученный шов шпателем и ждать когда смесь полностью застынет – в зависимости от используемого материала это займет от получаса до суток.

Подробнее о монтаже подрозетника смотрите в этом видео:

Прокладка проводки

Инструкция выполнения работ:

• Проверяется изоляция и жилы проводов на наличие на них дефектов;
• Снимается с распределительной коробки крышка;
• Заводятся разные концы проводов: с одной стороны — в распределительную коробку; с другой — в установочную. Чтобы в дальнейшем, при необходимости, обеспечить удобство для новых подключений, кабель заводится с запасом до 150 мм;
• Подготавливается вверху отверстия штраба под провод. Для этого используются зубило и молоток или перфоратор, на котором установлена ударная насадка.
• Провода укладываются в штрабу. При этом они должны лежать в нишах свободно, не мешать подрозетнику. С обратной его стороны имеется специальная прорезь, для размещения провода;
• Фиксацию кабеля можно проводить алебастровым раствором или гипсовым, с шагом до 250 миллиметров;
• Дефекты замазываются шпаклевочным составом.

Подключение электрики

После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

1. 1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
   2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
   3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
   4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
   5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
   6. Все оголенные участки проводов обматывают изоляционной лентой.
   7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
   8. Уровнем контролируют ровность размещения блока.

1. В последнюю очередь монтируют верхнюю часть комплекта.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Способы подключения

Подключать точки питания к электрокабелю можно двумя способами:

• Шлейфовый. Подразумевает запитывание каждой розетки от одной линии. Плюс такого способа – минимальная трудоемкость процесса. Минус — выход из строя всех точек электропитания при условии малейшего повреждения кабеля хотя бы в одной из них. Максимальная нагрузка для соединенного шлейфовым методом блока составляет 16 А.
• Комбинированный. Более новый способ подключения нескольких розеток одновременно. Подразумевает прокладку сразу двух кабелей от распределительной коробки. Первый по типу шлейфа питает три из четырех розеток. Второй предназначается 4 точке питания и может обслуживать более мощное оборудование (кухонную плиту). Основной плюс такого соединения в том, что остальные розетки блока застрахованы от выхода из строя при проблемах с «сильной» техникой и точках питания под неё. Из минусов мастера выделяют трудоемкость процесса и удвоенный расход электрокабеля.

Оба вида подключения можно прокладывать закрытым (в штробах) и открытым (в РЕ каналах) способом. Последний вариант дополнительно защищают от механического воздействия кабель-каналами или плинтусом с внутренними пазами.

Поэтапная инструкция по монтажу

Для того, чтобы процесс монтажа блока розеток выглядел понятнее и доступнее, разобьем его на несколько простых шагов:

Подготовка

Следует начать с подбора наиболее удачного места для размещения группы розеток. А еще лучше – с той комнаты, в которой розеточный блок планируется установить.

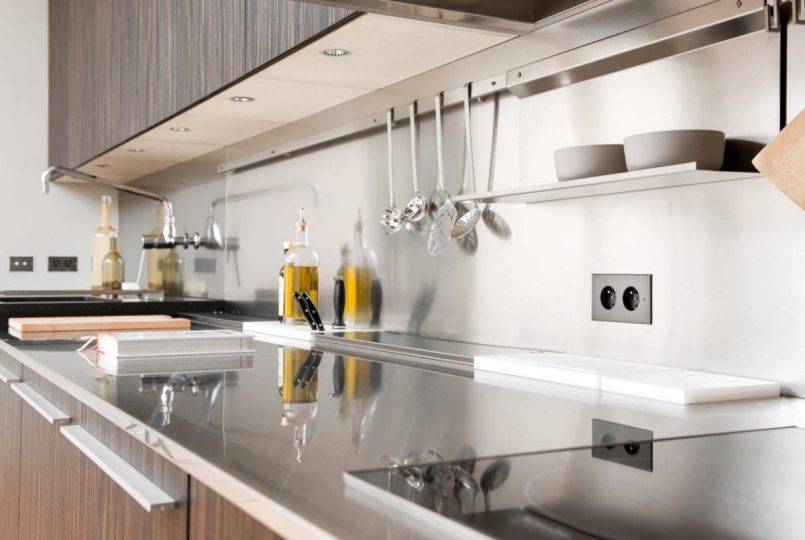

Допустим, это кухня. Тогда удобнее всего ставить розетки над столешницей – и мультиварка достанет, и микроволновка, и чайник будет куда подключить. При этом провода вовсе не будут мешать хозяйке, путаясь под ногами. Все будет выглядеть максимально привлекательно и уместно.

Блок розеток весьма удобен, где бы он не находился

Если же розетки устанавливаются в гостиной комнате, логичнее будет монтировать блок за телевизором – и вся видеотехника «достанет» до электричества, и сами розетки будут «спрятаны» за плоскостью экрана.

В ванной комнате могут возникнуть дополнительные нюансы. Главный из них – это расстояние от розеток до воды (ванной, раковины и т. п.). Оно должно составлять как минимум 60 сантиметров (ранее мы рассказывали о высоте установки розеток). Сам корпус розеточного блока должен быть влагонепроницаемым.

Помимо непосредственного планирования местоположения розеток, на данном этапе нужно подготовить инструменты, которые понадобятся для дальнейшего штробления стен. Стена из искусственного камня (кирпич или же бетон), как и стена из гипсокартона, требует наличия перфоратора. Разница заключается лишь в насадках, которые пригодятся для сверления тех или иных поверхностей. Кроме перфоратора вам понадобятся: строительный уровень, рулетка и маркер для разметки.

Выполняем разметку

Разметка стен – одна из важнейших частей процесса. Именно от нее зависит, насколько верно будет выполнено подключение. Для начала определяем, сколько всего будет розеток в одном блоке. Расстояние от центра одного подрозетника до другого – 72 миллиметра и погрешность тут крайне нежелательна.

Также стоит внимательно следить, чтобы штробы находились строго в одной плоскости. Поможет справится с задачей строительный уровень. Стены размечены? Отлично, переходим к штроблению.

Устанавливаем подрозетники

Сначала скрепляем их между собой или берем сразу блок, после чего фиксируем с помощью гипсового раствора в стене (если она бетонная или кирпичная), либо же цепляем к стене с помощью специальных креплений-лапок, если она выполнена из гипсокартона.

Время подключать электричество

После установки подрозетников ожидаем застывания гипсовой смеси, либо переходим непосредственно к подключению розеток (в случае монтажа в гипсокартонной стене). Как известно, розетки подключаются к сети с напряжением 220 В. Сделать это самостоятельно нетрудно. Соблюдение техники безопасности и следование четкой инструкции – все, что от вас понадобится.

Зачастую все розетки подключаются последовательно – шлейфом. К одной из соединенных между собой электрических точек подводится один кабель, ведущий к общей электросети дома. Если вы не планируете одновременное включение мощной техники, подсоединенной к одному розеточному блоку, то подобная схема подключения электрики к розеткам вполне приемлема.

Сначала нужно выключить подачу электроэнергии на дом (либо на квартиру). Сделать это можно с помощью тумблера на квартирном щитке или просто выключив пробки счетчика в частном доме. Далее от распределительной коробки проводятся провода к одному из подрозетников (ноль, фаза и заземление). После нужно сделать перемычки для того, чтобы подключить к электричеству остальные несколько розеток.

Когда все вышеуказанные действия выполнены и выполнены верно, все жилы подключены к соответствующим клеммам розеток, можно переходить к финальному штриху – ставить корпуса. После установки корпусов евророзеток останется лишь закрыть все декоративной крышкой.

Вуаля, дело сделано!

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

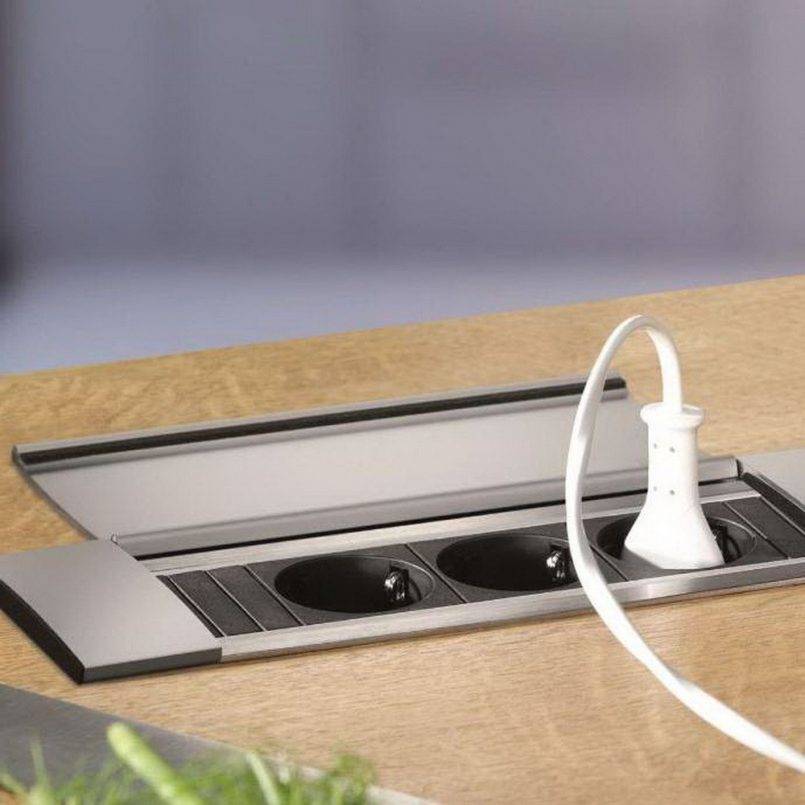

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

что делать, если розетка вываливается из стены?

Размеры подрозетников

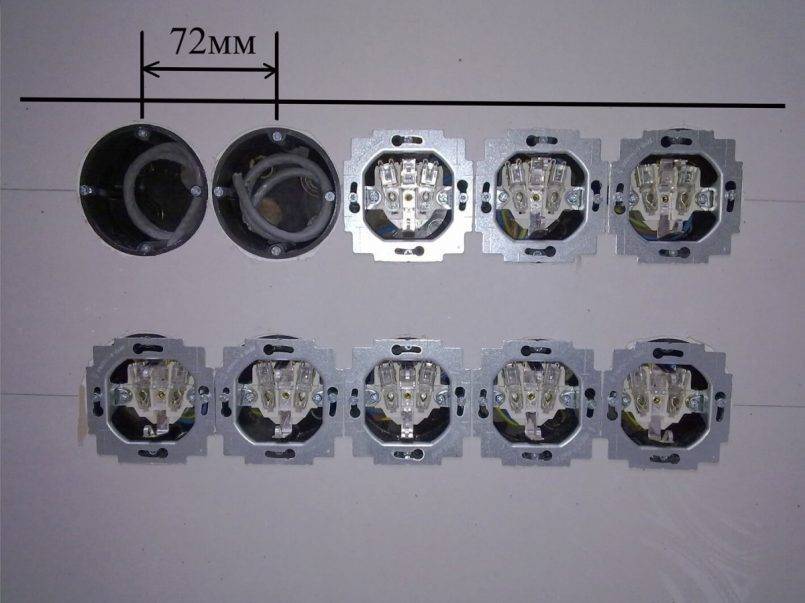

Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.

Виды подрозетников

Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже

По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.

Коммутация проводов в подрозетнике вместо распаечной коробки

Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Фото соединения кабелей в распределительной коробке

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

Сверление отверстий

Монтаж розетки в бетонной стене начинается с создания в ней отверстий.

Это можно сделать одним из трех способов:

Сверлением коронкой по бетону. Это наиболее распространенный метод. Для проделывания отверстия используется специальная коронка по бетону, которая крепится на перфоратор.

Режущим элементом является коронка с алмазным напылением. Могут использоваться победитовые насадки. Очень прочный материал легко разрушает твердую бетонную поверхность. При этом пропил получается с ровными кромками округлой формы. Внутри насадки имеется сверло по бетону, которое центрирует режущий элемент.

Совет: Насадку следует выбирать большего диаметра, чем габариты подрозетника, устанавливаемого в отверстие.

Сверло ставится на намеченную точку, и коронка погружается в материал. После завершения пропила, выдалбливаются остатки бетона молотком и зубилом.

С применением перфоратора, ударной дрели и победитового сверла. Если отсутствует насадка-коронка, отверстие для розетки в бетоне можно сделать победитовым сверлом, использовать бур для розеток по бетону. Лучше всего такое отверстие сделать перфоратором или ударной дрелью. Но в последнем случае это будет сложнее.

Сверлится по заранее размеченной линии окружность с минимально возможным шагом. Для контроля глубины погружения, стоит использовать привязанную к сверлу изоляционную ленту. Дорабатывается отверстие с помощью зубила и молотка.

С применением болгарки. Это не лучший метод для изготовления круглых отверстий, он больше подходит для проделывания квадратов. Но при необходимости, отверстие в стене можно сделать и болгаркой. Для этого:

1. Подбирается специальный диск, для работы по бетону;
2. Вместо окружности вычерчивается квадрат;
3. Делаются по начерченным в стене линиям 4 пропила, глубиной немного больше, чем размер подрозетника;
4. Молотком и зубилом убираются остатки бетона.

Итог

Итак, самостоятельно подключить блок розеток – это абсолютно не трудно! В принципе, здесь не нужно ни каких-либо особых навыков, ни каких-либо особых инструментов. Вам даже не обязателен опыт монтажных работ, связанных с электричеством. Главное – быть внимательным (особенно на стадии подключения розеток к электросети) и четко придерживаться техники безопасности.

И напоследок: как бы подробно материал не описывал процедуру установки блока розеток, желательно хотя бы единожды понаблюдать за процессом «вживую». Помочь с этим могут видео-примеры подобных работ, где наглядно продемонстрированы все описанные выше этапы – от разметки стены и ее штробления до подключения проводов.

Для многих владельцев домов и квартир установка и подсоединение розеток кажется чем-то сложным, что просто обязано выполняться исключительно мастером. По правде говоря, это не так и поэтому эта статья расскажет, как сделать монтаж блока розеток своими руками.
