Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
5. В обязательном порядке должно быть заземление, сила тока — от 15А.
6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп + Hв + 5, где:

• Нвп: высота от вытяжки до плиты;
• Нв: высота самой вытяжки (корпуса);
• 5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

1. Розетка должна устанавливаться на несгораемое основание.
2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
2. Присоединить через клеммники Wago (Ваго).
3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Порядок установки и правила подключения

Не зависимо от принципа работы и типа конструкции, кухонная вытяжная система должна быть установлена с соблюдением элементарных правил техники безопасности. Минимальное расстояние от варочной поверхности колеблется от 650 до 900 мм в зависимости от типа плиты. Если установить вытяжку ниже рекомендуемой высоты, вероятность перегрева и выхода из строя прибора значительно возрастет, а это уже грозит возгоранием. Если превысить рекомендуемое расстояние и установить вытяжку слишком далеко от плиты, она не сможет втягивать весь загрязненный воздух.

Подключение вытяжки к вентиляции производится при помощи гофрированной или пластиковой трубы

Рекомендуемая высота крепления вытяжки:

1. Для электроплит – на расстоянии 650 – 700 мм;
2. Для газовых плит – на расстоянии 750 – 900 мм.

Крепление устройства

Как правило, для закрепления определенного типа вытяжки на стене, в углу, на шкафчике или на потолке, есть крепежные элементы, входящие в комплект поставки

Для правильного крепления вытяжки важно соблюдать инструкцию, которая входит в комплект. Для проделывания отверстий в поверхности для крепления вытяжки нужно приложить модуль, сделать разметку согласно уровню и затем уже сверлить дыры

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

1. Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
2. Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

1. На горловине зонта закрепляем гофру с помощью специального хомута.
2. Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
3. Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Разновидности кухонных вытяжек

Современные производители выпускают много разнообразных моделей кухонных вытяжек. Чтобы ориентироваться в этом многообразии, нужно ознакомиться с классификацией, которая приведена ниже.

Бытовые модели различаются по способу работы и по особенностям расположения и монтажа в кухонном помещении. От этого зависят нюансы их установки и подключения к сети.

Вытяжки могут отличаться по принципу работы:

• проточная, или вытяжная. Загрязненный воздух удаляется из кухни через специальный воздуховод, который соединяет воздухоочиститель и общедомовую шахту вытяжной вентиляции;
• рециркуляционная. Нагретый воздух от поверхности плиты, содержащий загрязнения, прогоняется через систему фильтров, где очищается от примесей. Далее он возвращается на кухню;
• смешанная, или комбинированная. Эта система предполагает, что прибор может работать в обоих вышеописанных режимах. Большинство выпускаемых в настоящее время моделей поддерживает данную схему работы.

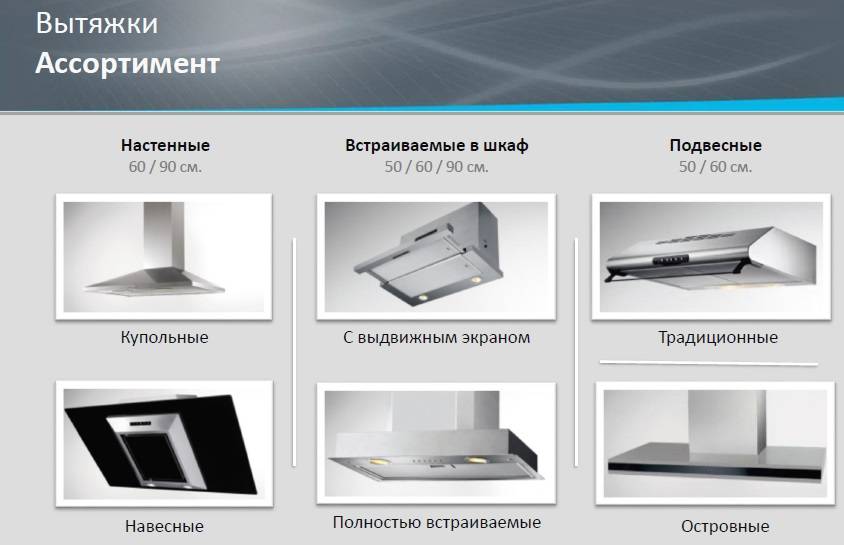

По особенностям расположения и монтажа можно выделить 5 больших групп среди рассматриваемых приборов:

• настенные. Крепятся к стене над кухонной плитой. Многообразие моделей позволяет выбрать подходящий по дизайну вариант для любого гарнитура кухонной мебели;
• подвесные. Имеют, как правило, плоский корпус. Вытяжки этого типа устанавливаются под навесным шкафчиком над варочной поверхностью;
• встраиваемые. Монтируются внутри подвесного кухонного шкафа. Рабочая панель вытяжки заменяет днище шкафа и расположена над поверхностью плиты, что позволяет прибору без проблем очищать отработанный воздух. Со стороны такие воздухоочистители практически незаметны;
• угловые. Незаменимы в небольших помещениях. Устанавливаются в углу кухни, позволяя сэкономить полезное пространство;
• островные. Эти модели используются в больших помещениях, которые оборудованы кухонным островом. Отсюда и их название. Вытяжка подвешивается к потолку над зоной приготовления пищи, расположенной посередине кухни.

Прикрепление гофры к вытяжке и вентиляции

Если же вы решили сэкономить или у вас нет возможности приобрести устройство для отведения воздуха из пластика, то тогда подходящим вариантом будет гофра. Но чтобы ее правильно подсоединить к вытяжке и вентиляции, потребуется соблюдать некоторые важные нюансы.

Установка гофры на решетку

Чтобы сохранить функционирование вытяжки на высшем уровне требуется продумать правильное крепление воздуховода из гофры к корпусу. Для крепления обязательно потребуются хомуты с подходящими размерами. Они могут быть изготовлены из металлической или пластиковой основы.

Для того чтобы выполнить , может потребоваться наличие специальной вентиляционной решетки. В верхней части данного элемента имеется отверстие, которое предназначено для подсоединения трубы воздуховода. В нижней части изделия располагаются отверстия, которые нужны для удаления из кухонного помещения воздуха за счет естественной циркуляции в период, когда вытяжка находится в не рабочем состоянии.

Для установки гофры подойдет решетка с выступом. Вокруг отверстия данного элемента имеется бортик с размером 2-3 см, на него производится надевание гофры. После этого она фиксируется при помощи хомутов с подходящими размерами.

Гофра к вытяжке подключается также. На ней имеется специальный выступ, на который производится установка гофрированного воздуховода. После этого нужно выполнить стягивание при помощи хомутов с требуемыми размерами.

Советы по установке воздуховода

При монтаже воздуховода предпочтительно использовать гофрированную трубу. Ее монтаж не доставит проблем даже непрофессионалу, кроме того, не требуются дополнительные переходники и колена.

Тип проводки гофры зависит от местонахождения вентиляционного окна: если оно располагается рядом с вытяжкой, воздуховод проводится поверх подвесных ящиков. Если же окно находится в отдалении, гофрированная труба проводится по потолку и скрывается под подвесным потолком или в специальном задекорированном коробе.

При монтаже гофры стоит учитывать, что если ее тщательно растянуть, то звуковые шумы, вызываемые вибрацией вытягиваемого воздуха, уменьшатся

Обращайте внимание также на тот факт, что при перегибании воздуховода более чем на 90 градусов может возникнуть проблема с оттоком загрязненного воздуха

https://youtube.com/watch?v=AU3PoE5ivcs

ПОСМОТРЕТЬ ВИДЕО

Не забывайте чистить воздуховод хотя бы дважды в год с целью избавить его от гари, препятствующей выходу воздушных масс и способной вызвать возникновение пожара.

Подсоединение шлейфом

Как правило, мощность кухонной вытяжки не превышает 500 Вт, поэтому если рядом нет розетки, лучше всего подключиться шлейфом. Сделать это достаточно просто – устанавливаете новую розетку вблизи прибора и от ближайшей выводите перемычки, как показано на схеме:

Для шлейфа можете использовать медный провод, сечением 1,5 мм2. Если нет желания штробить стены для прокладки кабеля своими руками, рекомендуем провести открытую электропроводку в кабель-канале. На сегодняшний день существуют аккуратные кабельные короба, которые не испортят интерьер кухни и в то же время помогут решить проблему.

Для жителей старых квартир есть более простой способ провести кабель от одной розетки к другой, при этом, не сильно нарушая отделку стен. Ознакомиться с этим способом вы можете, просмотрев два наглядных видео примера ниже:

Обращаем ваше внимание на то, что в подключенную шлейфом розетку нельзя подсоединять никаких мощных приборов, только саму вытяжку. В противном случае может возникнуть перегрузка, и если линия не защищена автоматическим выключателем, корпус розетки может расплавиться, в результате чего произойдет короткое замыкание

Будьте предельно внимательны, если решили подключить вытяжку к электричеству таким способом.

Подключитесь к вентканалу

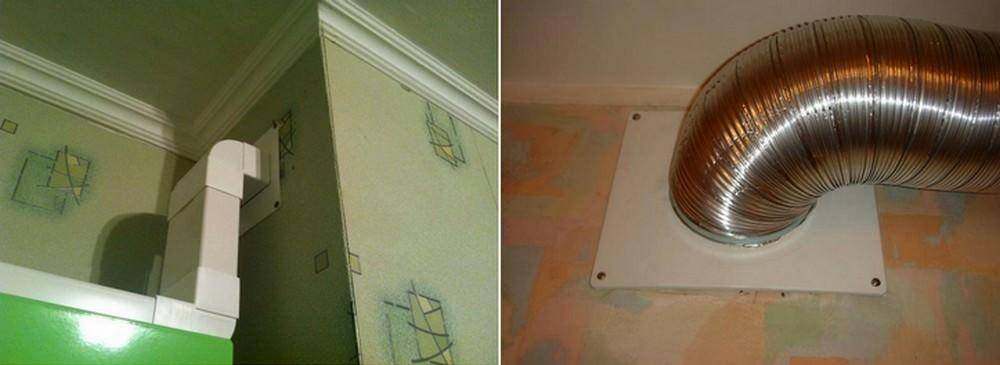

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

Зачем вытяжке электричество?

Понять работу вытяжной установки можно на примере обычного пылесоса. Вот как это работает:

• над кухонной плитой располагается вытяжной зонт или козырек, куда, поступают продукты горения;
• забор воздуха происходит благодаря работе вентилятора, который располагается внутри воздухозаборника и создает разрежение;
• движение лопастей вентилятора обеспечивает двигатель, который питается электричеством от общей сети;
• загрязненный воздух отводится от плиты через вытяжной канал в атмосферу или, пройдя очистку на фильтрах, возвращается в пространство кухни.

Как видно, подключение вытяжки означает непременное использование электроэнергии для работы электродвигателя. Но и это не все. Современные вытяжные агрегаты оснащаются подсветкой и, иногда, интеллектуальной системой управления для изменения режима производительности. Лампочки и микропроцессор – тоже электропотребители, и это означает, что следует позаботиться, чтобы вытяжка была безопасно и бесперебойно снабжена электричеством.

Руководство по проведению работ

В зависимости от модели способы установки той или иной конструкции различаются. Прежде всего проверяют наличие в комплекте всех деталей для монтажа, недостающие элементы докупают.

Для установки большинства приборов требуются:

• гофротруба для воздуховода;
• хомуты для крепления к вытяжке и вентканалу;
• переходники;
• герметик или алюминиевый скотч.

Для обустройства вентиляции на улице понадобятся приточный клапан, труба из оцинковки с козырьком, рулонный утеплитель.

Начинают работу с подготовки инструмента и помещения к ремонту. В комнате убирают все лишнее (посуду, стулья, декор), мебель накрывают от пыли.

В наружной стене кухни перфоратором или ударной дрелью проделывают отверстие на расстоянии 200–300 мм от потолка.

В проделанное отверстие устанавливают приточный клапан, закрепляют, проверяют его работоспособность. Если при сверлении в стене возникли серьезные повреждения, щели заделывают цементом.

Снаружи дома к обратному клапану устанавливают примыкающую трубу с козырьком, которую выводят на крышу. Ее утепляют, чтобы в холодное время года не образовывался конденсат.

Над плитой навешивают само устройство по инструкции. Так, для крепления пристенного агрегата делают разметку на стене, сверлят отверстия, забивают дюбели быстрого монтажа и навешивают устройство. Встраиваемую модель закрепляют внутри шкафчика, островную — крепят к потолку.

Если в корпусе прибора недостаточно отверстий для установки, их делают самостоятельно шуруповертом или дрелью.

Подключение к вентиляции

Когда вытяжка уже закреплена на стене, к ней присоединяют трубу воздуховода. Если вместо алюминиевой гофротрубы используют пластиковую, заранее покупают герметик, переходники и повороты.

Как подключить вытяжку на кухне к вентиляции? Делают это с помощью труб из разных материалов:

• алюминия или стали;
• нержавейки;
• гофрированного пластика;
• круглого или прямоугольного короба из пластмассы.

Чаще всего выбирают гофрированные трубы из алюминия.

Подключить гофру к устройству довольно просто:

1. Надевают хомут на гофротрубу.
2. Выходной патрубок промазывают герметиком, на него надевают трубу.
3. Опускают хомут на место соединения и хорошо затягивают.

Для подключения труб другой формы используют переходники.

Другой конец воздуховода подсоединяют к трубе обратного клапана, затянув соединение хомутом, загерметизировав или обмотав его скотчем.

Завершение работ

После установки прибор подключают к электросети и проверяют его работу, выбирая разные режимы поочередно. Затем включают подсветку и измеряют уровень шума.

Если вход в вентиляционную шахту находится далеко от прибора или просто неудобно расположен, дополнительно прокладывают воздуховод и маскируют его:

1. Скрывают в кожухе самой вытяжки, если вентиляционная шахта находится прямо над воздухоочистителем.
2. Если вход в шахту расположен недалеко от устройства, используют пластиковый короб. Его выбирают в едином цвете с мебелью или отделкой.
3. Скрывают высокими навесными шкафами. Сам трубопровод прокладывают над модулями, около стены.

Кардинальный способ маскировки — гипсокартонный короб, который используют как отдельный элемент интерьера или часть многоуровневого потолка.

Как правильно подключить кухонную вытяжку к вентиляции?

В каждом доме есть система естественной вентиляции, куда можно подключить кухонную вытяжку. В ванной и на кухне стоят специальные, зарешеченные отдушины, они и ведут в вентиляционную шахту.

Техника подключение несложная, достаточно купить специальный щиток, он крепится на месте решётки отдушины, и уже имеет отверстие для крепления трубы.

Все просто, но есть «подводные камни». Старые многоэтажки не были рассчитаны на установку жильцами вытяжных устройств. Поэтому индивидуальные вентиляционные каналы также не предусмотрены, так как имеет место один канал ― коллективный.

В таком случае если жильцы подключают к нему вытяжные устройства, изменяется давление воздуха в системе вентиляции.

В результате либо воздух, насыщенный ароматами готовки, будет затягиваться в вентиляционные отверстия соседей, либо, если каждый поставит себе вытяжку и обратный клапан, устройства начнут соревнования по мощности.

Вариантов решения может быть несколько. Радикальное решение ― поменять квартиру на жильё в новостройке, где предусмотрены индивидуальные вентиляционные каналы.

Другим вариантом может стать вызов мастера – вентиляционщика, он на месте оценит состояние системы вентиляции, посоветует какую модель (более или менее мощную) можно установить без риска для соседей, если нужно, прочистит воздуховоды вентиляционной шахты.

Хорошим решением станет покупка рециркуляционой вытяжки либо создание индивидуальной системы вентиляции, что подразумевает наличие вентиляционного отверстия или окна, ведущего на улицу.

Если готового решения архитектура здания не предлагает, воспользуйтесь перфоратором. Просчитайте ход воздуховода на вашей кухне и определите оптимальное место. Готовое вентиляционное окно заделываем решетчатым щитком и выводим в него гофру.

Кухонная вытяжка: виды и принцип работы

Способ подключения и процесс эксплуатации вытяжки зависит от ее вида и принципа работы. Есть вытяжные системы, которые даже к вентиляции не подключаются, работая автономно.

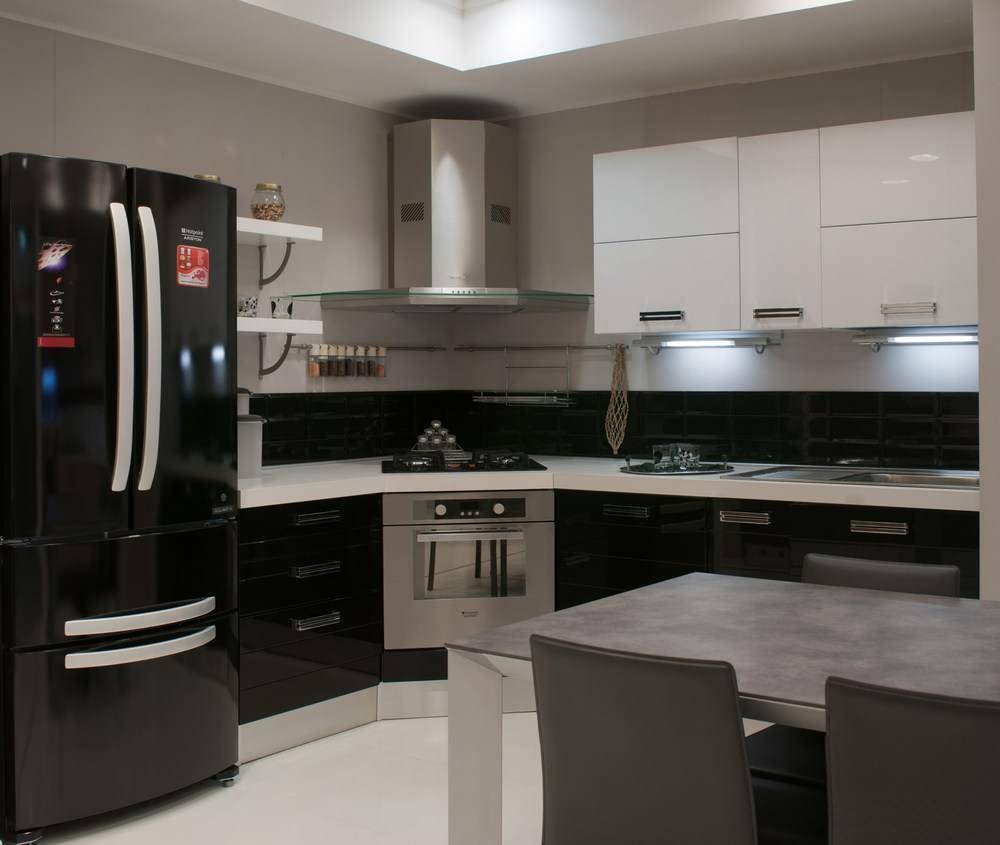

Угловая конструкция вытяжки предназначена для плит, расположенных в углу

Вытяжки бывают трех основных видов:

1. Классические или купольные устройства. Данная вытяжная система подключается к вентиляционному стояку и очищает загрязненный воздух, непосредственно всасывая его в систему вентиляции.
2. Рециркуляционные (плоские) вытяжки работают автономно, не имея отношения к системе вентиляции. Плоские вытяжки оснащены системой фильтров, которая очищает воздух и возвращает его в кухонное помещение уже очищенным.
3. Комби-вытяжки – вытяжки комбинированного типа. Принцип их работы уникален тем, что очистка воздуха может производиться как через отверстие вентиляции, так и автономно.

Многие считают более приемлемым классический или комби вариант, так как плоские вытяжки требуют частой замены этих самых фильтров, однако, такой вариант наиболее оптимален для маленького пространства кухни и не стоит забывать о том, что любая вытяжка требует регулярного ухода.

Плоская и купольная вытяжки имеют совершенно разный принцип работы

По способу установки и монтажа, кухонные вытяжки имеют больше разновидностей:

• Встраиваемые. Устанавливаются непосредственно в кухонную мебель или другие конструкции. В основном к встраиваемому виду относится рециркуляционный и купольный тип.
• Подвесные. Данная разновидность крепится к нижней части кухонного шкафчика над варочной поверхностью. Подвесными могут быть вытяжки рециркуляционного типа.
• Настенные. Этот вид вытяжки фиксируется на стене над плитой, такую конструкцию может иметь классический и комбинированный тип.
• Островные. К островному виду вытяжки относятся в основном, комбинированные и классические типы конструкций. Крепится такая разновидность непосредственно к потолку над плитой, если та расположена в центре кухни.
• Угловые. Если плита стоит в углу, над ней крепится угловая конструкция. Вытяжная система в ней может работать по классическому или комбинированному типу.

Вытяжки нового поколения, как правило, имеют комбинированный тип устройства

При покупке вытяжки нужно учитывать ее габариты: площадь рабочей поверхности вытяжной системы не должна быть меньше площади плиты.

Помимо принципа работы и внешней конструкции, вытяжные системы также различаются по типу мощности

Чтобы правильно определить, какой мощности вытяжка нужна для определенного помещения, важно учесть множество факторов

Определение типа мощности вытяжки производится по конкретному алгоритму:

Учитывается место расположения вентиляционного отверстия (в случае с рециркуляционной вытяжкой, этот фактор не имеет значения).
Определяется тип плиты или варочной поверхности.
Берется во внимание диаметр вытяжного переходника, соединяющего вытяжную систему с каналом вентиляции.

Перед установкой вытяжки можно составить подробную схему для удобства работы

Необходимая мощность вытяжки выбирается, согласно ширине вытяжного переходника. Чем она меньше – тем большей мощности нужен прибор.

Подключение вытяжки к электросети

На самом деле этот этап может быть реализован несколькими способами. Но, устанавливать и подключать прибор к электросети может только специалист. Практически все вытяжки работают от электросети 220-230 В, 50 Гц. Это позволяет запитать их от обычной розетки.

Чтобы избежать ударов электрическим током розетка должна быть оснащена заземлением. Это также поможет сохранить все гарантийные обязательства. Если в квартире старая проводка и есть хорошие навыки, можно кинуть провод заземления самостоятельно. Замечу, что его нельзя крепить к трубам отопления или водопровода.

Делается это следующим образом:

• на щитке следует найти шину с прикрепленными проводами. Также можно найти трубу с прикрученным или приваренным многожильным проводом;
• к этим устройствам подключают собственный многожильный провод, не откидывая те, которые уже есть;
• чтобы заземление нормально работало, сечение провода должно быть 2.5 мм. Проводник берется медный многожильный, с негорючей оболочкой.

Чтобы обеспечить защиту от перепадов напряжения, подключение реализуется через дополнительный автоматический выключатель (сетевой фильтр). Для защиты всей техники рекомендую потратиться на стабилизатор. Хороший электрик установит его в считанные часы.

Если вытяжка без вилки

Часть приборов поставляется без вилки на конце. Их шнуры заканчиваются проводами. Это делается для того, чтобы пользователь сам смог решить, как оптимально подключить оборудование. Тут возможно несколько вариантов. Первый – подключение к проводам вилки и последующая запитка от розетки.

Второй – через клеммники (Wago). Их количество берется по числу проводов. Одинаковые провода от вытяжки и щитка соединяются в одном клеммнике. Например, заземление с заземлением (желто-зеленый провод), фаза с фазой (тут может быть разный цвет), ноль с нулем (синий или голубой провод). Третий вариант – присоединение через клеммную колодку.

Подключение через клеммники считается небезопасным и так поступать не рекомендуется. Плюс, это неудобно. Если потребуется отключить прибор, отсоединить все провода будет сложнее.

Какой должна быть розетка для вытяжки

Главным параметром выбора розетки под вытяжку становится степень ее защиты. Согласно нормам электрической безопасности, для кухни подходят изделия с маркировкой IP62 и выше (обеспечивается защита от сильной струи воды).

Помимо этого, советую обратить внимание на материал. Не берите дешевый пластик, он легче плавится и быстро выйдет из строя

Не последнее значение имеет качество сборки, — тут не должно быть люфтов, иначе внутрь быстро набьется жир, пыль, копоть. И последнее – обязательное наличие «шторок». Так внутрь не попадет ничего, кроме вилки.

Чтобы выбрать место размещения розетки, ориентируйтесь на следующие правила:

• самое главное – решить, на какой высоте и где будет размещаться прибор. От этого надо отталкиваться;
• минимальное расстояние от мебели (столы, шкафы и проч.) до точки электропитания – 20 см;
• розетка не должна устанавливаться впритык к корпусу вытяжки. Необходимо отступить около 30 см в сторону;
• общая мощность кухонных приборов не должна быть выше 4 кВт. В противном случае для вытяжки придется проводить отдельную линию, что избавит от перегрузок;
• рекомендуемая высота установки – 1.8-2.0 м от пола.

Обратите внимание, что в случае со встраиваемыми вытяжками розетку можно установить в шкаф, после того, как полностью завершен монтаж мебели. При этом розетка должна быть установлена на несгораемое основание (это нормы ПУЭ)

С островными моделями сложнее, — тут питание реализуется прямым подключением к проводке, но лучше устроить точку питания под потолком. Прямое подключение не так безопасно.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

• Sмин — минимальное возможное сечение.
• Sраб — паспортное сечение патрубка вытяжки.
• Qраб — требуемый объем удаляемого воздуха.
• Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
• Qраб рассчитывается по формуле:
• Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Заземление вытяжки

Вытяжное устройство должно быть заземлено, как и любая другая бытовая техника. Это не проблема, если в доме предусмотрено заземление и проложен трехканальный кабель с «землей». Но в реальности таких домов – меньшинство, и зачастую, вытяжки эксплуатируются без заземления. В таких обстоятельствах владелец вытяжки должен осознавать потенциальную опасность ее использования, а также то, что такой режим использования нарушает и, тем самым, отменяет гарантийные обязательства производителя.

Процесс приготовления пищи сопровождается не только вкусными запахами, но и различными загрязнениями. В первую очередь это мельчайшие частицы жира, оседающие на стенах, полу, потолке и мебели в виде жировой пленки. Для борьбы с этим неприятным явлением применяют кухонную вытяжку.

Такие устройства бывают различных типов, но все они имеют одну общую черту – их необходимо подключать к электросети. Как повесить вытяжку на стену и подсоединить ее к вентиляции, разберется любой домашний мастер, но вопрос о том, как подключить кухонную вытяжку к электросети, зачастую ставит в тупик. Для этого будет достаточно навыка работы с подобными устройствами и соблюдения нескольких простых правил. Ознакомимся с ними подробнее.
