Правила подключения для всех типов труб

Рекомендации:

1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

• Дрель.
• Шуруповерт.
• Ножовка или болгарка.
• Герметик.
• Короба, отводы, переходники нужного сечения.
• Обратный клапан.
• Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

1. Если обнаружена негерметичность, промазывают щель герметиком.
2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

• Зашивка конструкциями подвесного потолка.
• Прокладка через кухонные шкафчики.

• Прокладка над шкафчиками и закрытие декоративным экраном.
• Окраска или декор под цвет стен и потолка.
• Закрытие декоративными коробами.

Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Типы вытяжек и их краткое описание

Кухонные вытяжки бывают следующих типов:

• Настенные. Имеют очень разнообразный дизайн корпуса, поэтому с эстетикой кухни будет все в порядке. Монтируется она непосредственно над плитой к стене;
• Угловые. Идеальный вариант для маленьких кухонь, где каждый сантиметр должен быть использован очень функционально. Фиксируется на стене в углу;
• Подвесные (плоские). Находятся непосредственно над плитой, под шкафом;
• Встраиваемые. Монтируются прямо в сам шкаф;
• Островные. Самый универсальный тип кухонной вытяжки. Есть возможность монтировать практически в любом месте кухонного помещения. Как правило, используется для больших комнат, где кухонная мебель стоит посередине.

Когда, наконец, кухонная вытяжка куплена, нужно позаботиться безопасности своей работы. Прежде чем начать самостоятельное подключение вытяжки, необходимо сделать заземление. Если дом новый и ремонт сделан сравнительно недавно, то в стенах стоят розетки евро-типа. Там уже предусмотрена клемма заземления, нужно только подсоединить к ней провод. Если розетки старые, можно заземлить самостоятельно, прикрепив провод к металлу на корпусе.

В принципе вопрос, как подключить вытяжку на кухне, задается довольно часто, поэтому на специальных сайтах довольно много разнообразных тематических блогов, видео-инструкций хороших мастеров и просто словесных подробных описаний на данную тему. Достаточно самого общего понимания о функционировании вытяжного устройства, чтобы удачно ее установить.

Монтируем вытяжку самостоятельно

По способу монтажа различают следующие виды кухонных вытяжек, каждая из которых имеет свои особенности:

• настенные вытяжки размещаются над плитой и монтируются к стене;
• подвесные воздухоочистители крепятся непосредственно над плитой под кухонным шкафчиком;
• встраиваемые вытяжные устройства монтируются в кухонный гарнитур;
• угловые вытяжки характерны для небольших помещений и размещаются на стене в углу, занимая минимум пространства;

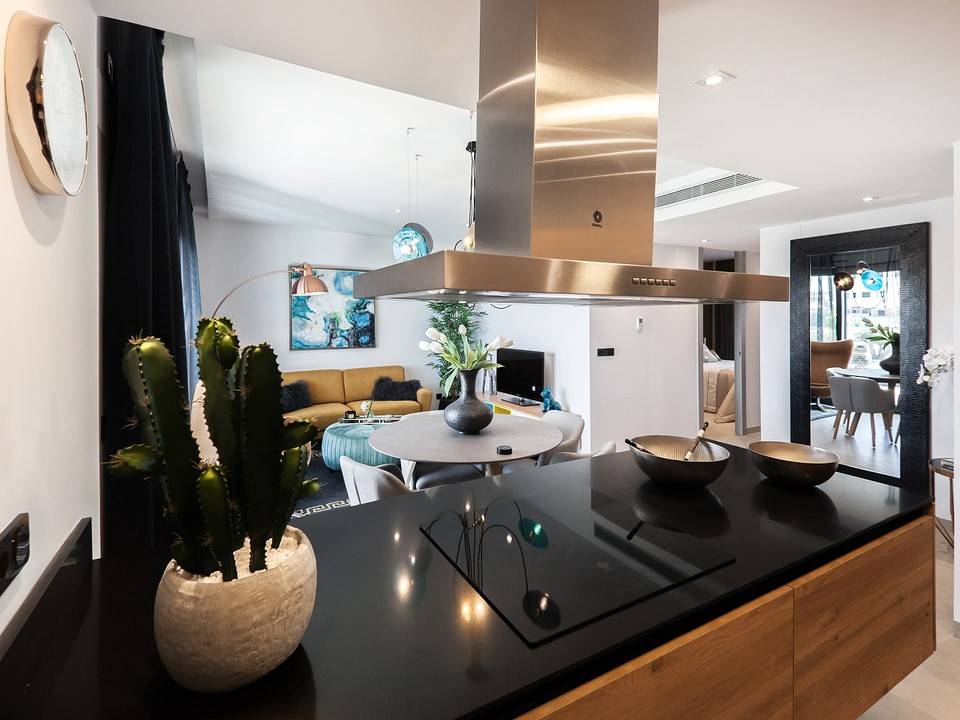

• островные приборы используются в просторных кухнях, в которых зона готовки расположена не традиционно возле стены, а в центре помещения и фиксируются к потолку.

Великолепная вытяжка из натурального дерева хорошо сочетается с мебелью и стульями на кухне

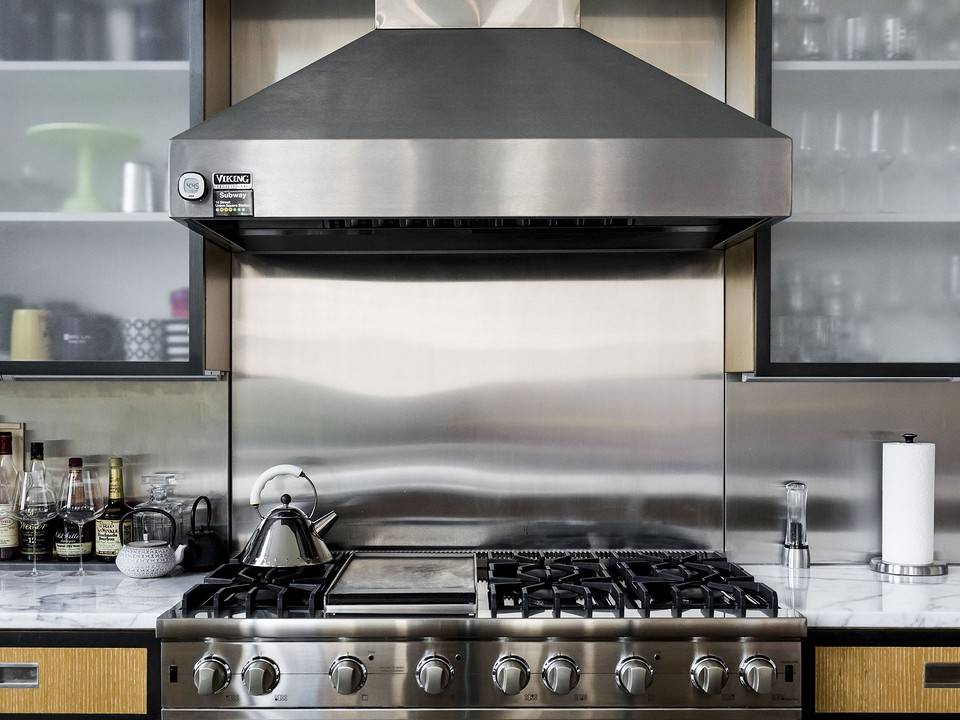

Установка настенной вытяжки

Чаще всего настенные воздухоочистители имеют форму купола, из-за чего называются купольными. При этом они могут размещаться как на стене непосредственно над кухонной плитой, так и в углу либо посреди помещения. Современные модели этого устройства работают и в вытяжном, и в циркуляционном режимах. Из-за этого требуется подключение вытяжки на кухне к вентиляции квартиры.

При монтаже вытяжного аппарата первым делом нужно выполнить разметку на стене, отображающую место размещения устройства. Это позволит определить вариант размещения воздуховода и правильно соединить его с вентиляционным окном. Если оно расположено над вытяжкой, проблем не будет. Если же окно размещено в стороне, стоит подвести гофрированную трубу и замаскировать ее в коробе из гипсокартона.

После выполнения разметки при помощи бура в стене высверливаются отверстия, в которых закрепляются саморезы. Именно на них вешается вытяжка. После надежного закрепления воздухоочистителя на стене стоит подсоединить вытяжку к вентиляции.

Воздухоочиститель изготавливают из гофрированной или пластиковой трубы. При использовании гофры нужно дополнительно приобрести хомуты для фиксации и вентиляционный выход

Здесь важно обратить внимание на такой момент: диаметр выхода должен соответствовать размеру трубы и вентиляционного отверстия

В случае установки пластиковой трубы для организации воздуховода приобретается насадка на вытяжку подходящего диаметра, а также г-образный переход, позволяющий правильно смонтировать поворот воздуховода.

Для герметичности места соединения воздуховода с вытяжкой и вентиляционным окном смазываются силиконом и фиксируются хомутами.

После монтажа воздуховода происходит процесс электроподключения. Если монтаж специального защитного автомата не предусмотрен, провод подключается классическим способом – через розетку

В этом случае важно разместить ее как можно ближе к вытяжке, чтобы провод устройства не свисал над варочной поверхностью

Подключение встроенной вытяжки к вентиляции

Принцип подключения встраиваемой вытяжки несколько отличается, поскольку устройство монтируется не к стене, а в подвесной шкафчик, который можно собрать самостоятельно либо доработать заводской экземпляр.

Классическая вытяжка великолепна на кухне светлых тонов

Первым делом, днище шкафчика поднимается на высоту вытяжки, после чего в нем вырезается отверстие для воздуховода и проемы для крепления воздухоочистителя. При помощи крепежных болтов корпус вытяжного прибора монтируется к днищу ящика. В полках шкафчика и его верхушке вырезаются отверстия для размещения воздуховода, после чего конструкция прикрепляется к стене, а в подготовленные отверстия помещается гофрированная труба. При помощи хомутов она фиксируется к вытяжке и вентиляционному окну.

При помощи кабеля вытяжка подключается к розетке, после чего она готова к использованию.

Монтируем подвесной воздухоочиститель: подключение к электричеству

Подвесные вытяжки отличаются от встраиваемых тем, что работают исключительно в циркуляционном режиме, поэтому не нуждаются в подведении воздуховода.

Подключить вытяжку такого типа достаточно просто. Она имеет специальные крепления, по которым на стене делается разметка. После этого нужно высверлить отверстия, в которые забиваются дюбеля и закрепляются навесы. На них прикрепляется воздухоочиститель и подключается к сети.

Этапы подключения

Пользователи, которые не знают, как подсоединить вытяжку к вентиляции, должны тщательно изучить требования производителей, которые указываются в инструкции прибора. После этого осматривают комплектацию оборудования и приобретают недостающие детали, например, хомуты, герметик, переходники или металлический скотч.

На подготовительном этапе закрывают мебель полиэтиленовой плёнкой и пробивают отверстие для вытяжки в потолке или стене в зависимости от типа прибора. В возводимых зданиях дыру в кухне планируют ещё на этапе строительства. После оформления отверстия вытяжку надёжно закрепляют над плитой. Для этой цели можно использовать дюбеля или специальные кронштейны, всё зависит от типа устройства и способа его фиксации. В некоторых моделях отсутствуют отверстия для фиксации. В таком случае их делают самостоятельно и ввинчивают саморезы.

После установки вытяжки по рекомендациям производителя переходим к подключению прибора к воздуховоду. Для правильного функционирования устройства необходим источник электричества, а также вентиляционный канал для выброса отработанного воздуха. Соединяем вытяжку с трубой. Это можно сделать при помощи следующих деталей:

• алюминиевая или стальная гофра;
• пластиковые трубы круглого или квадратного сечения;
• гофра из нержавеющей стали.

Если выбор пал на гофру, то для её закрепления понадобится хомут нужного диаметра или металлический скотч. Для правильной бесперебойной работы устройства необходимо правильно соединить вытяжку с гофрой или трубой.  Для герметизации промажьте стыки силиконом, если есть необходимость, изогните патрубок и выпустите его другой конец в вентиляционную шахту.

Во время проведения основных работ следите за параметрами. От поверхности газовой плиты до нижнего края вытяжки необходимо оставить расстояние не менее 90 сантиметров. Если бытовой прибор электрический, то размер уменьшается до 70 сантиметров. При закреплении гофры или трубы в вентиляционном канале нужно установить специальную решётку, которая будет препятствовать перекрытию отверстия. В конструкции устройства предусмотрен специальный клапан, который срабатывает во время отвода загрязнённого воздуха. Если прибор не включён, клапан закрывается, что обеспечит естественный отвод отработанных газов.

Вытяжка и вспомогательные детали должны гармонировать с существующей обстановкой на кухне. Чтобы добиться этого, гофру или патрубки прячут в защитный кожух, цвет которого соответствует оттенку гарнитура. Для маскировки системы вентиляции применяются изделия из тонкого пластика.

Мы узнали, как провести  вытяжку к вентиляции. Теперь можно запустить мотор и надеть на изделие декоративный кожух. На заключительном этапе работ подключают прибор в сеть и проверяют его работоспособность. Поговорим об этом более подробно.

Выбор оборудования

Составные части вытяжки

• Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
• Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды устройств по принципу действия системы

• Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.
• Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
• Комбинированные — в них совмещены оба принципа действия.

Мы будем рассматривать первый вариант.

Конструкция куполов

Они отличаются по форме и устройству.

• Конус или пирамида — устанавливаются между шкафами или в просторной высокой нише.
• Скрытая система — размещается в нижней части навесного шкафа. Панель управления вынесена на фасад. Пространство за ним занимает отвод. Верхнюю часть, где идет сужение, часто оборудуют полками.
• Раздвижная — может подниматься и опускаться. Обычно ее прячут за фасадом.
• Конструкция в форме перевернутой буквы «Т».
• Потолочная модель в форме параллелепипеда — используется для кухонных островков.

Размер нижней части должен быть больше, чем у плиты, на несколько сантиметров. Рабочая высота составляет от 65 до 75 см. Для газовых плит берут высоту до 85 см.

Материал купола не влияет на его долговечность. Отличие заключается в простоте обслуживания. Ухаживать за алюминиевым корпусом легче, чем за другими. Грязь легко удаляется влажной губкой. В пластик она въедается глубже. Сталь легко пачкается. Чтобы протереть закаленное стекло, понадобится специальный чистящий состав.

Оборудование подбирают по производительности. Чем она выше, тем быстрее будет очищаться воздух. Модели с мощными электрическими двигателями потребляют большое количество энергии и занимает много места, поэтому лучше их не монтировать в маленьких помещениях.

Выбор подводки

• Алюминиевая гофра — отличается гибкостью, позволяющей делать повороты в нужных местах. Ребристая поверхность задерживает поток и быстро копит отложения грязи. Чистить ее очень сложно. Металл хорошо резонирует и усиливает шум при работе.
• Трубы ПВХ — они состоят из нескольких прямых и поворотных элементов, скрепленных с помощью клея и хомутов с винтовыми зажимами. Изделия с круглым сечением обладают более высокой проводимостью. Средний диаметр равен 12,5 см. Прямоугольные детали помогают сэкономить пространство. Стандартные размеры — 20,4х6 см.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену

Выбор основывают на 4 основных критериях.

1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
3. Материал и вид воздуховода.
4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

Например, какая мощность требуется для кухни площадью – 8 м2, со стенами высотой – 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Основные принципы организации вентиляции на кухне

Современные жилые дома обеспечены встроенной системой вентиляции. Она работает за счет разности плотностей теплого воздуха, находящегося в помещении и холодного – внутри. Для вентиляции обычного жилого помещения качественно спроектированной и правильно построенной естественной вытяжки вполне достаточно, но в условиях активного приготовления пищи ее эффективность будет низка. Чтобы защитить себя от подобных проблем необходимо решить две ключевые задачи:

• установить на кухне систему вытяжной вентиляции;
• обеспечить устойчивый приток свежего воздуха.

В медицине есть очень важный принцип – не навреди. То же самое относится к ремонтно-строительным работам. Если, не разбираясь в конструктивных особенностях вентиляционных систем, заняться их переустройством, то можно получить диаметрально противоположный результат.

Очень часто жильцы многоквартирных домов пытаются расширить кухонное пространство за счет сноса или перемещения существующих вентиляционных ходов. В результате может оказаться так, что при таком переустройстве сделать качественную вытяжку не получится, а атмосфера помещения начнет заполняться ароматами собственного или соседского туалета. Вторая проблема, по которой вентиляция кухни может не работать, – дешевые пластиковые окна.

Старые деревянные конструкции не обеспечивали полную герметичность помещений, поэтому через их щели происходила естественная вентиляция. Современные окна способны полностью перекрыть приток свежего воздуха, что, безусловно, понизит затраты на обогрев такого помещения, но одновременно исключит возможности его проветривать в закрытом положении.

Работающая вытяжная вентиляция будет удалять загрязненный воздух из кухни, создавая область пониженного давления. По этой причине в нее устремится воздух из соседних помещений, в которые в свою очередь будут затягиваться потоки из вентиляционных систем или лестничной клетки. В результате квартира наполнится ароматами мест общего пользования и соседних квартир, что вряд ли кому-то может доставить удовольствие.

Существует два основных правила:

• любое несанкционированное вмешательство в систему естественной вентиляции может привести к ее выходу из строя;
• оконные проемы кухни должны быть оборудованы устройствами, обеспечивающими приток свежего воздуха.

Разновидности вытяжек

Чтобы избавиться от неприятных запахов и улучшить микроклимат на кухне, используют очиститель воздуха, который в зависимости от внутреннего устройства удаляет загрязненные потоки (проточная вытяжка) или очищает их (рециркуляционная). В первом случае воздух выводится через трубопровод в атмосферу, во втором — профильтрованные потоки возвращаются обратно в комнату.

В рециркуляционных моделях загрязненный поток при всасывании проходит сквозь жироулавливающий фильтр. Так осуществляется первичная очистка. Внутренний бумажный, акриловый или угольный фильтр избавляет воздух от запаха, примесей и мелких частиц, и тот возвращается в помещение через небольшие отверстия в корпусе. В проточных изделиях после прохождения жироулавливателя воздух выводится в вентиляцию.

Рециркуляционные модели абсолютно независимы, мобильны и просты в монтаже, устанавливаются в любом месте кухни. Это практически единственный вариант устройства вытяжки в домах, где нет центральной вентиляции.

Проточная же система не требует регулярных трат на эксплуатацию, но сложна при подключении к вентиляции.

Оптимальный вариант выбирают в соответствии с параметрами и особенностями кухни. Настройки прибора различаются в зависимости от модели. Например, для очистителей воздуха фирмы Lex сначала устанавливают внутренний фильтр, затем закрывают поставляемыми в комплекте заглушками верхнее и боковое отверстия, предназначенные для подключения кухонной вытяжки к вентканалу.

Кроме принципа действия, приборы различаются формой и вариантом установки, бывают открытыми и встраиваемыми. На стоимость техники влияют популярность бренда, дизайн модели, ее материал и функционал.

Фиксация

Напоследок несколько рекомендаций относительно закрепления устройства. Как правило, крепежные элементы имеются в комплекте. Остается лишь при помощи перфоратора или ударной дрели сделать отверстия. Выполнять их лучше так. Берем вытяжку, прикладываем ее (используем строительный уровень, дабы соблюсти горизонт), чтобы определить точно место. Делаем отметки. По ним создаем отверстия, закрепляем прибор.

Дальше нужно подключить трубу и включить вилку в розетку.

https://youtube.com/watch?v=Lcr1lSIzEJY

Вот и все, подключение прибора осуществлено – на фото. Дополнительные рекомендации, как лучше подключить устройство, можно посмотреть на видео.

Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

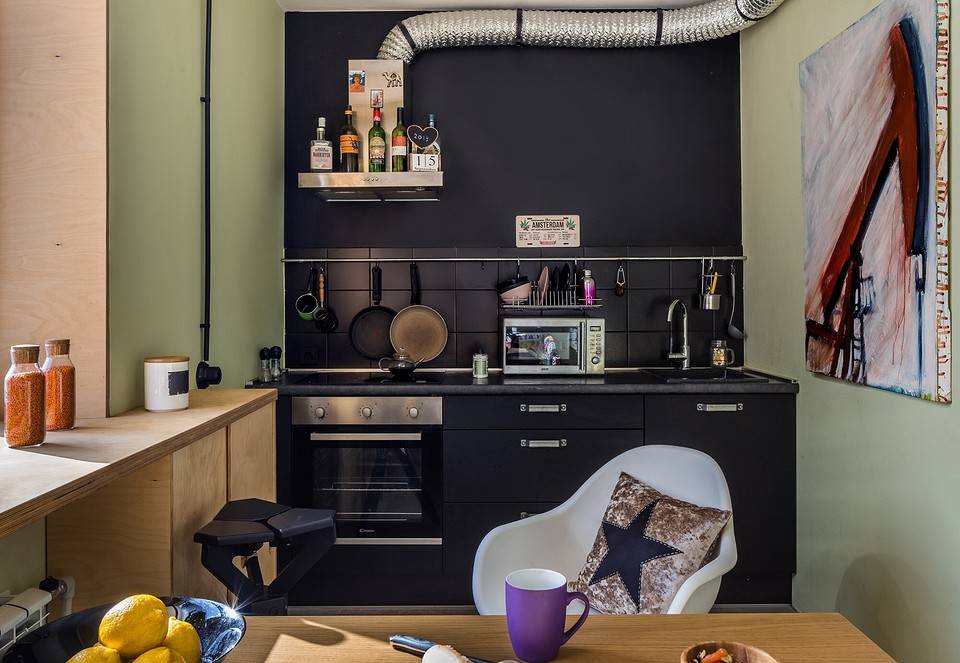

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий

Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

Основные нюансы эксплуатации вытяжки

При пользовании вытяжкой необходимо соблюдать следующие правила:

1. Следите за устройством при его работе, проверяйте степень нагрева корпуса.
2. Не подпускайте к прибору детей.
3. С периодичностью в 2-3 месяца проверяйте фильтр, очищайте его от жировых отложений. Такие загрязнения смогут вызвать самопроизвольное возгорание изделия.
4. Запрещено эксплуатировать вытяжку без установленного фильтра.
5. Не зажигайте газовую конфорку без установленной посуды, открытое пламя может стать причиной возгорания жира в фильтре.
6. В случае поломки устройства не ремонтируйте его самостоятельно, прибегайте к помощи мастера.
7. Для очистки корпуса вытяжки не используйте химические вещества с абразивными частицами. Они могут поцарапать поверхность изделия.
8. Одновременная длительная работа двух конфорок газовой плиты с высоким пламенем не допускается. Продолжительное влияние открытого огня вызывает перегрев поверхности прибора.
9. Чтобы предотвратить удар электрическим током, проводите очистку прибора только после его выключения с розетки.

Для бесперебойной работы вентиляционной системы в квартире или частном доме доверьте монтаж вытяжки специалистам. При установке прибора своими руками внимательно ознакомьтесь с инструкцией и только после этого приступайте к конкретным действиям.

Чтобы подсоединить вытяжку к вентиляционному стояку, нужно действовать по правилам. Рассказываем, как установить и подключить систему своими руками.

Перед тем как подключить вытяжку на кухне к вентиляции, нужно проконсультироваться с инженерами и выяснить пропускную способность трубопровода. Подсоединение можно проводить своими руками. В этом нет ничего сложного. В стояке прорезается отверстие, к нему крепится отводной патрубок. Стык герметизируется. Нужно учитывать, что в большинстве городских квартир такое решение запрещено законом. Дело в том, что общедомовой канал не рассчитан на дополнительные потоки. Без устройств принудительной подачи тяга будет слабой, особенно летом, когда перепад давлений внутри и снаружи здания невелик. Вращающиеся лопасти создадут мощную струю, перегружающую центральную систему. В результате отработанный воздух поступит в соседние квартиры. Подобная проблема возникает и в частных зданиях при недостаточном сечении воздуховода. Чтобы ее решить, нужно сделать выход на улицу через стеновой клапан либо использовать модели, отфильтровывающие загрязнения и возвращающие очищенный поток в помещение.

Как самостоятельно установить встраиваемую вытяжку в кухонный шкаф?

В отличие от купольной вытяжки, характерный зонтик которой мы замечаем, войдя на кухню, встроенная вытяжка монтируется внутри кухонного шкафа.

Кроме того, вытяжная панель может быть установлена на выдвижной механизм, что сделает ее совершенно скрытой.

Мы рассмотрим вариант установки без функции «выдвинуть/ задвинуть» так как он требует больше навыков от исполнителя.

Четыре шага к установке встроенной вытяжки:

Нужно собрать сам шкафчик, в который будет встраиваться вытяжка

Можно использовать уже имеющийся, его придётся немного перестроить.

ВАЖНО! Шкафчик нужно изготавливать и монтировать с учётом параметров кухни и высоты расположения вытяжного устройства от плиты.
Дно будущего шкафчика нужно поднять, ровно на высоту самой вытяжки. Вытяжное устройство будет впоследствии прикреплено непосредственно к нему

Боковые стенки необходимо надёжно прикрепить к крышке шкафчика, а донышко закрепить на евровинты.

Делаем прорезь для воздуховода. Обычно его прорезают сверху при помощи ножовки или лобзика.

Прикрепляем корпус вытяжки. Снимаем дно шкафчика и переносим на него схему всех необходимых отверстий для крепёжных болтов и гофры. Высверливаем и вырезаем отверстия и крепим корпус ко дну. Теперь нужно надёжно скрепить всю конструкцию и водрузить её на место.

Остаётся протянуть воздуховод, надёжно и герметично закрепить его. Вытянуть кабель к заранее подготовленной розетке и испытать агрегат.

Таким же способом, легко можно установить телескопическую вытяжку, которая по своей сути является обычной встраиваемой вытяжкой, с некоторыми конструктивными особенностями, не касающимися вопросов монтажа.

В видео-материале ниже Вы сможете увидеть пример того, как установлена встраиваемая вытяжка на кухне:

Встроенная и подвесная вентиляционные системы

Типовая кухня имеет достаточно стандартный набор мебели, необходимый для хранения продуктов и посуды. Вытяжная вентиляционная система должна вписаться в интерьер, создаваемый этими предметами, не занимая при этом много места, которого во многих домах старой постройки обычно не хватает. Вентиляция кухонная может быть выполнена:

• встроенной в навесной шкаф или стол;
• подвесной.

Первые легко вписываются в любой интерьер и особенно хороши, когда кухня изготавливается под заказ. Существует множество дизайнерских проектов, позволяющих скрыть технические элементы конструкции внутри мебели, поэтому о наличии в ней мощной вытяжной вентиляции можно будет догадаться только после ее включения.

Подвесные изделия наиболее популярны и распространены. Они могут быть куплены отдельно и установлены уже в дополнение к имеющейся кухонной мебели, но могут быть и элементом набора, изготавливаемого на заказ под конкретный интерьер помещения. Такие конструкции монтируются над плитой и имеют разнообразный дизайн и технические особенности.
